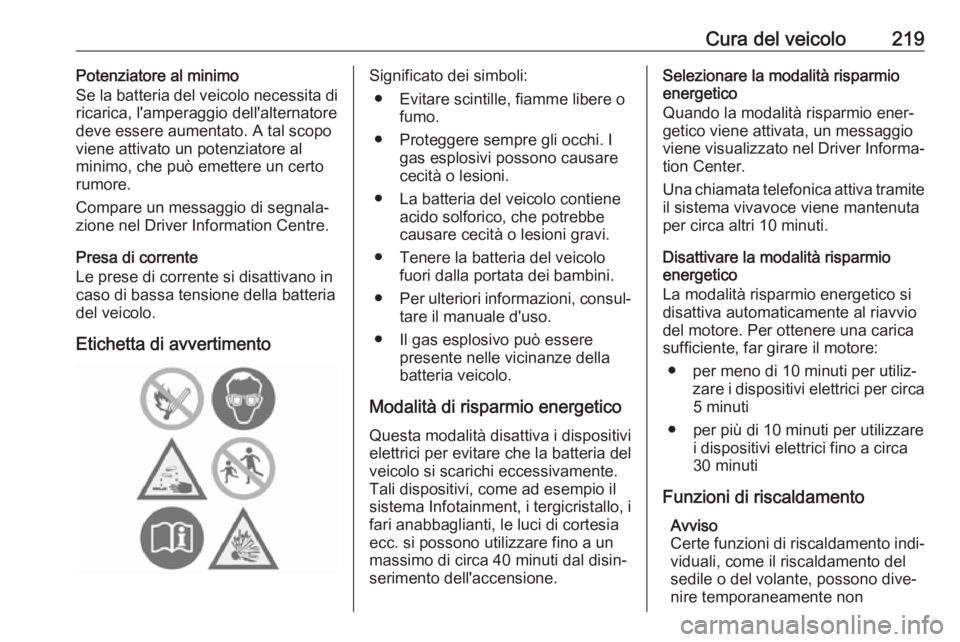

Cura del veicolo219Potenziatore al minimo
Se la batteria del veicolo necessita di
ricarica, l'amperaggio dell'alternatore
deve essere aumentato. A tal scopo
viene attivato un potenziatore al
minimo, che può emettere un certo
rumore.
Compare un messaggio di segnala‐
zione nel Driver Information Centre.
Presa di corrente
Le prese di corrente si disattivano in
caso di bassa tensione della batteria
del veicolo.
Etichetta di avvertimentoSignificato dei simboli: ● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere presente nelle vicinanze dellabatteria veicolo.
Modalità di risparmio energetico Questa modalità disattiva i dispositivi
elettrici per evitare che la batteria del
veicolo si scarichi eccessivamente.
Tali dispositivi, come ad esempio il
sistema Infotainment, i tergicristallo, i
fari anabbaglianti, le luci di cortesia
ecc. si possono utilizzare fino a un
massimo di circa 40 minuti dal disin‐
serimento dell'accensione.Selezionare la modalità risparmio
energetico
Quando la modalità risparmio ener‐
getico viene attivata, un messaggio
viene visualizzato nel Driver Informa‐
tion Center.
Una chiamata telefonica attiva tramite
il sistema vivavoce viene mantenuta
per circa altri 10 minuti.
Disattivare la modalità risparmio
energetico
La modalità risparmio energetico si
disattiva automaticamente al riavvio
del motore. Per ottenere una carica
sufficiente, far girare il motore:
● per meno di 10 minuti per utiliz‐ zare i dispositivi elettrici per circa5 minuti
● per più di 10 minuti per utilizzare i dispositivi elettrici fino a circa
30 minuti
Funzioni di riscaldamento Avviso
Certe funzioni di riscaldamento indi‐ viduali, come il riscaldamento del
sedile o del volante, possono dive‐
nire temporaneamente non

220Cura del veicolodisponibili in caso di limiti al carico
elettrico. Le funzioni saranno nuova‐
mente disponibili dopo qualche
minuto.
Spurgo del sistema di alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi ogni volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo almeno 5 secondi. Se il motore non si avvia, rivolgersi adun'officina.Sostituzione delle spazzole
tergicristalli
Parabrezza
Disinserire l'accensione.
Entro un minuto dal disinserimento
dall'accensione, attivare la leva dei
tergicristalli per portarli in posizione
verticale sul parabrezza.
Sollevare il braccio del tergicristalli fino a quando non rimane in posizione
sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del tergicristallo.
Finestrino posteriore
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.

Cura del veicolo221Abbassare con cautela il braccio del

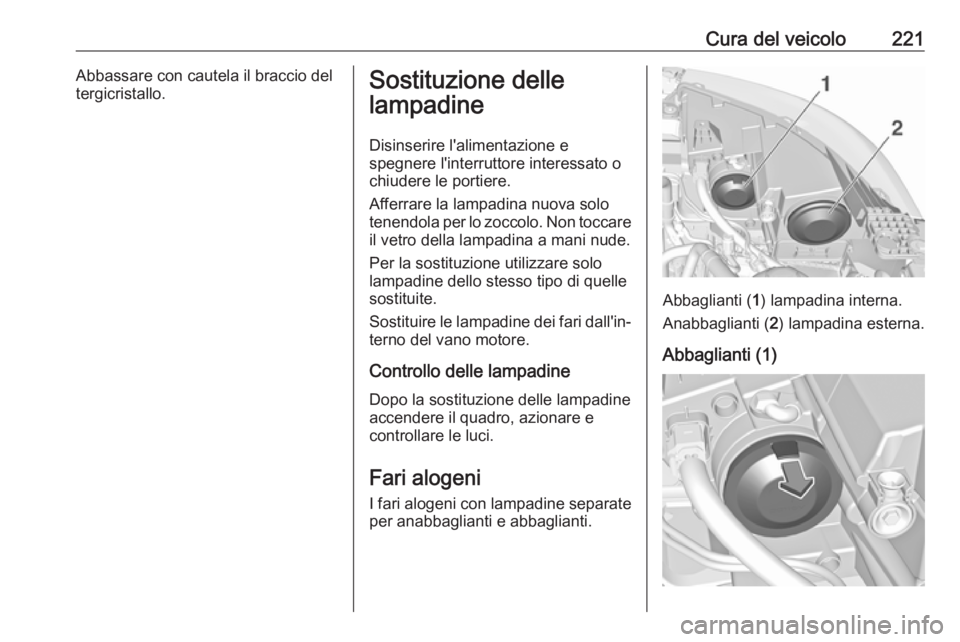

tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore interessato o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine
Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni I fari alogeni con lampadine separate
per anabbaglianti e abbaglianti.
Abbaglianti ( 1) lampadina interna.
Anabbaglianti ( 2) lampadina esterna.
Abbaglianti (1)

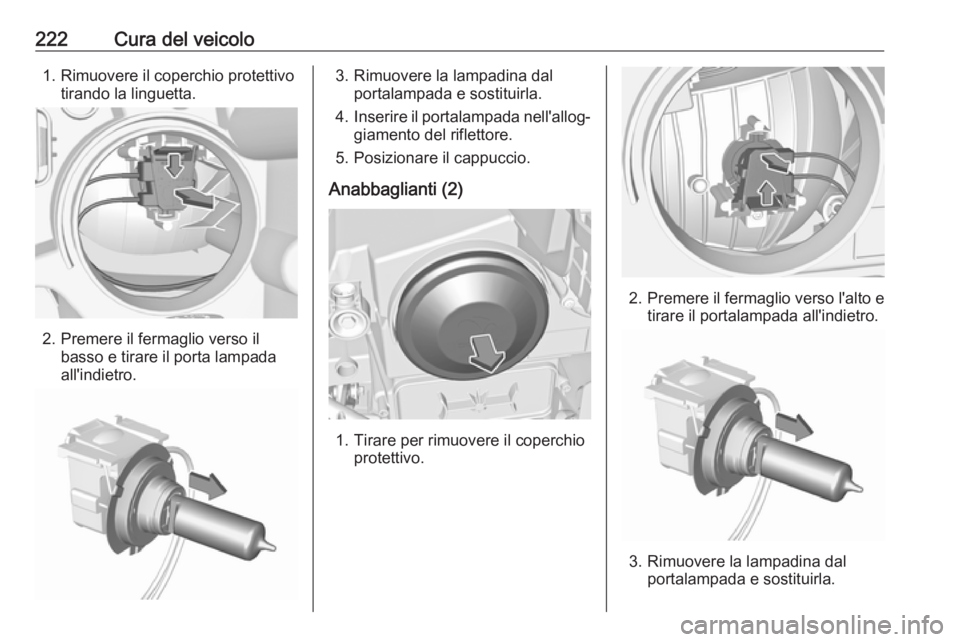

222Cura del veicolo1. Rimuovere il coperchio protettivotirando la linguetta.
2. Premere il fermaglio verso ilbasso e tirare il porta lampada
all'indietro.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada nell'allog‐
giamento del riflettore.
5. Posizionare il cappuccio.
Anabbaglianti (2)
1. Tirare per rimuovere il coperchio protettivo.
2.Premere il fermaglio verso l'alto e
tirare il portalampada all'indietro.
3. Rimuovere la lampadina dal portalampada e sostituirla.

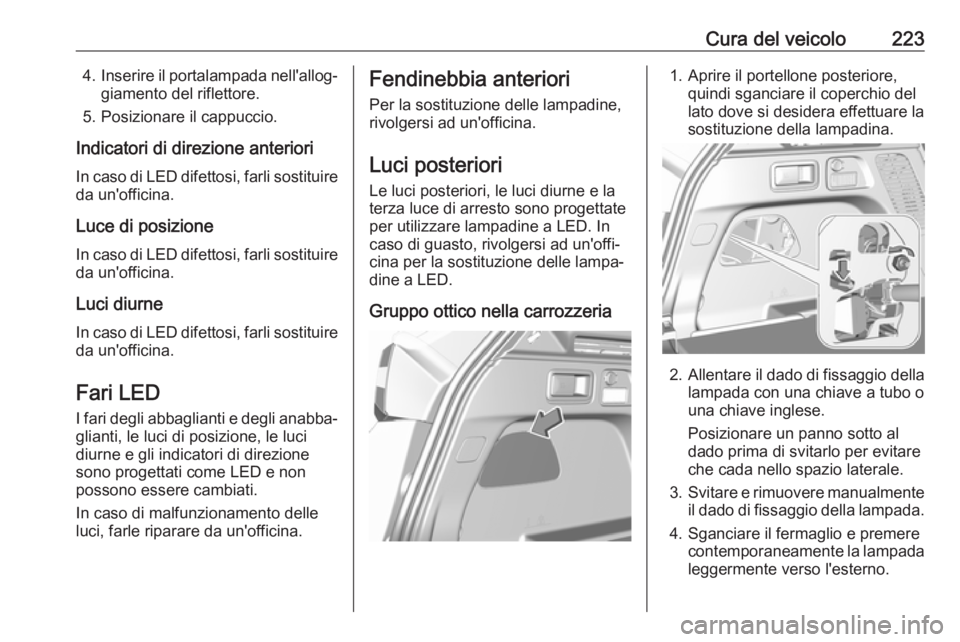

Cura del veicolo2234.Inserire il portalampada nell'allog‐
giamento del riflettore.
5. Posizionare il cappuccio.
Indicatori di direzione anteriori
In caso di LED difettosi, farli sostituire da un'officina.
Luce di posizione In caso di LED difettosi, farli sostituire
da un'officina.
Luci diurne In caso di LED difettosi, farli sostituireda un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci diurne e gli indicatori di direzione
sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.Fendinebbia anteriori
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Luci posteriori Le luci posteriori, le luci diurne e la
terza luce di arresto sono progettate per utilizzare lampadine a LED. In
caso di guasto, rivolgersi ad un'offi‐
cina per la sostituzione delle lampa‐
dine a LED.
Gruppo ottico nella carrozzeria1. Aprire il portellone posteriore, quindi sganciare il coperchio del
lato dove si desidera effettuare la
sostituzione della lampadina.
2. Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
Posizionare un panno sotto al
dado prima di svitarlo per evitare
che cada nello spazio laterale.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
4. Sganciare il fermaglio e premere contemporaneamente la lampada
leggermente verso l'esterno.

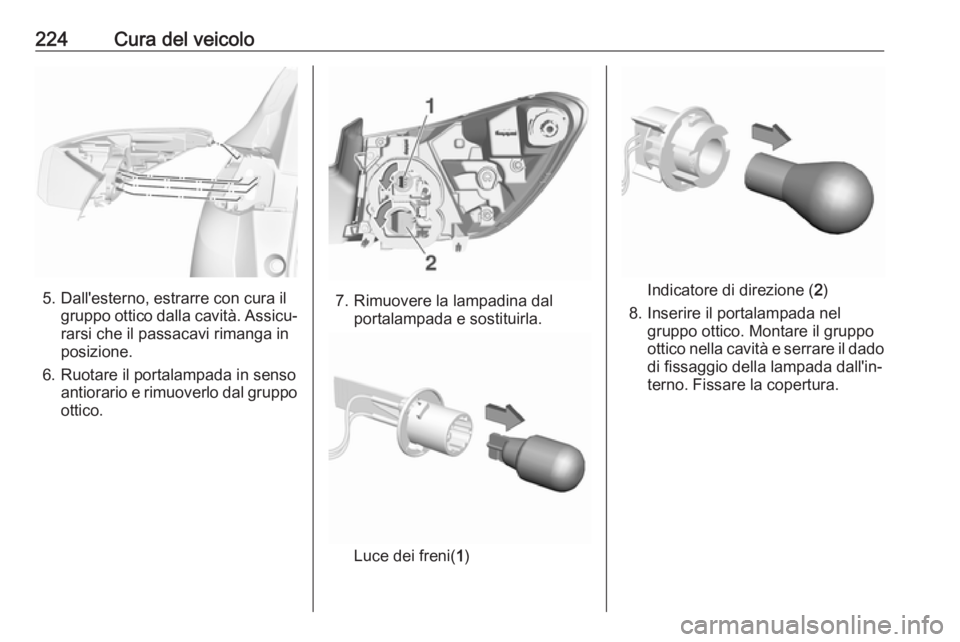

224Cura del veicolo
5. Dall'esterno, estrarre con cura ilgruppo ottico dalla cavità. Assicu‐
rarsi che il passacavi rimanga in
posizione.
6. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppoottico.7. Rimuovere la lampadina dal portalampada e sostituirla.
Luce dei freni( 1)
Indicatore di direzione ( 2)
8. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico nella cavità e serrare il dado
di fissaggio della lampada dall'in‐
terno. Fissare la copertura.

Cura del veicolo225Gruppo luci nel portelloneposteriore
1. Aprire il portellone posteriore e rimuovere il coperchio.
2.Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
4. Sganciare il fermaglio e premere contemporaneamente il gruppo
ottico leggermente verso l'esterno.
5. Dall'esterno, estrarre con cura il gruppo ottico dalla cavità. Assicu‐
rarsi che il passacavi rimanga in
posizione.
6. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
7. Rimuovere la lampadina dal portalampada e sostituirla:
Luce di retromarcia ( 1)

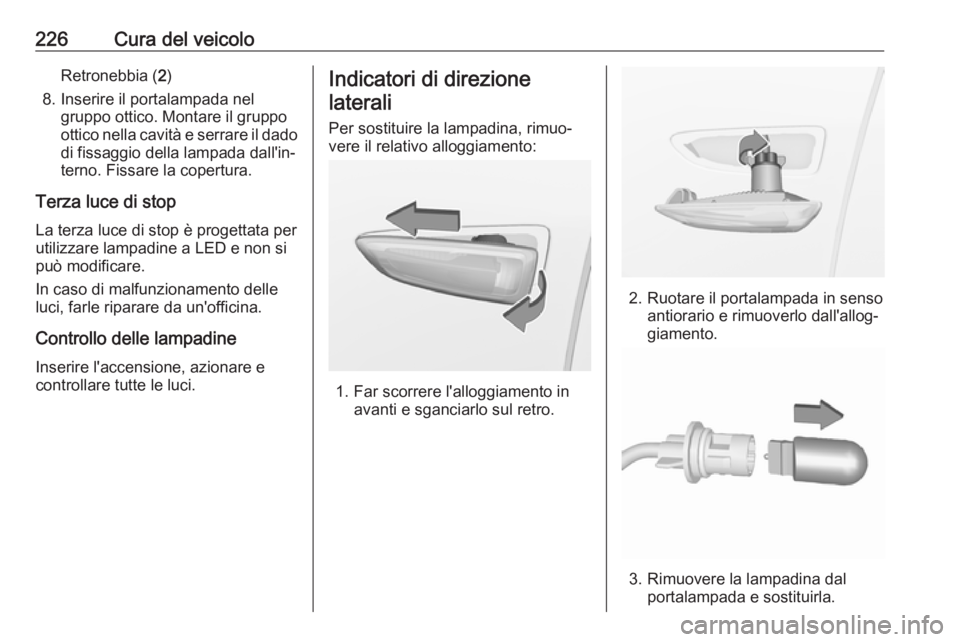

226Cura del veicoloRetronebbia (2)
8. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico nella cavità e serrare il dado
di fissaggio della lampada dall'in‐
terno. Fissare la copertura.
Terza luce di stop
La terza luce di stop è progettata per
utilizzare lampadine a LED e non si
può modificare.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Controllo delle lampadine Inserire l'accensione, azionare econtrollare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere l'alloggiamento in avanti e sganciarlo sul retro.
2. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento.
3. Rimuovere la lampadina dal portalampada e sostituirla.

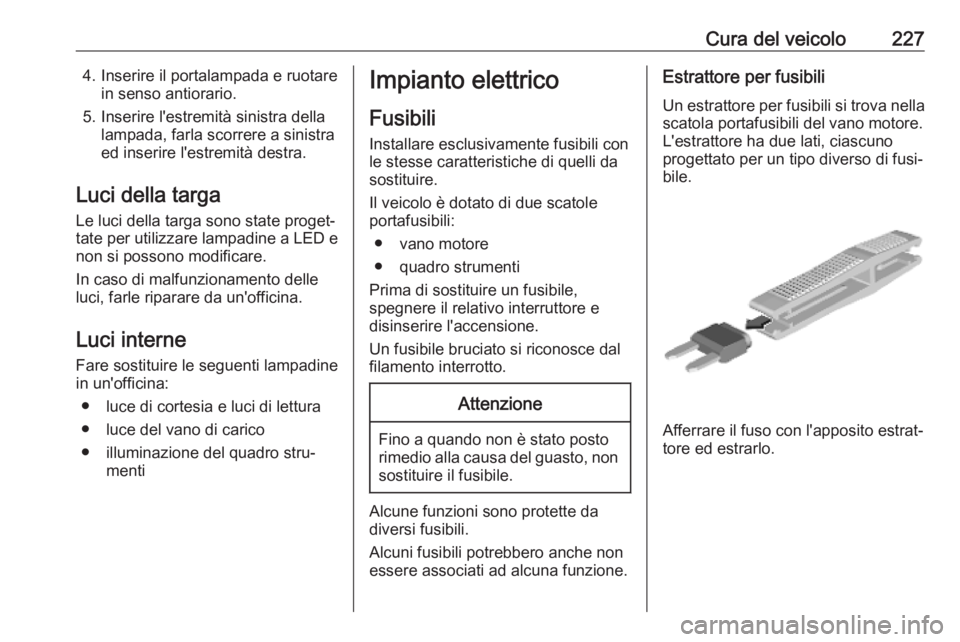

Cura del veicolo2274. Inserire il portalampada e ruotarein senso antiorario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Luci interne Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
L'estrattore ha due lati, ciascuno
progettato per un tipo diverso di fusi‐
bile.
Afferrare il fuso con l'apposito estrat‐
tore ed estrarlo.

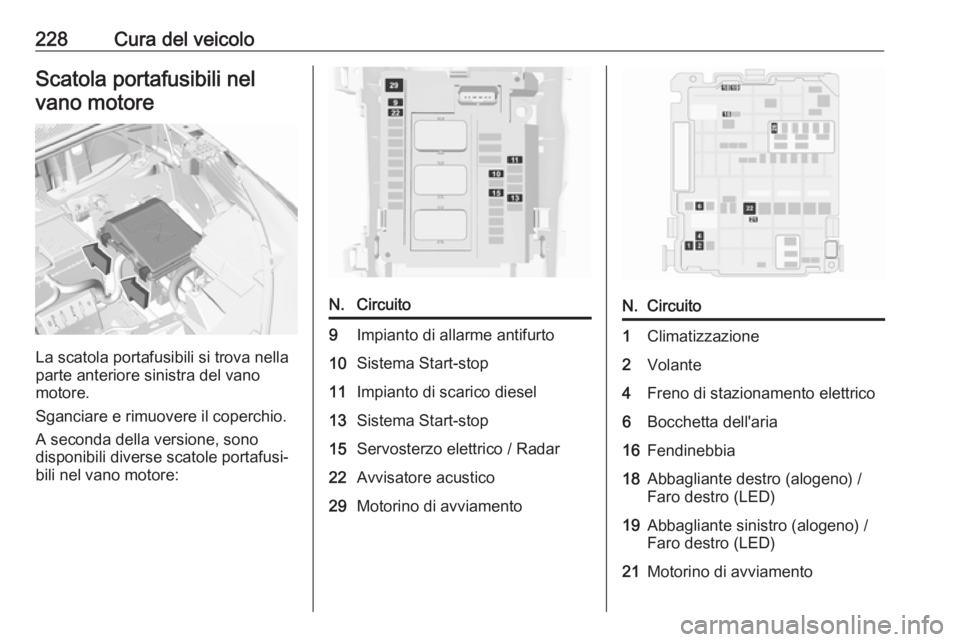

228Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio. A seconda della versione, sono
disponibili diverse scatole portafusi‐
bili nel vano motore:
N.Circuito9Impianto di allarme antifurto10Sistema Start-stop11Impianto di scarico diesel13Sistema Start-stop15Servosterzo elettrico / Radar22Avvisatore acustico29Motorino di avviamentoN.Circuito1Climatizzazione2Volante4Freno di stazionamento elettrico6Bocchetta dell'aria16Fendinebbia18Abbagliante destro (alogeno) /
Faro destro (LED)19Abbagliante sinistro (alogeno) /
Faro destro (LED)21Motorino di avviamento
