Page 231 of 283

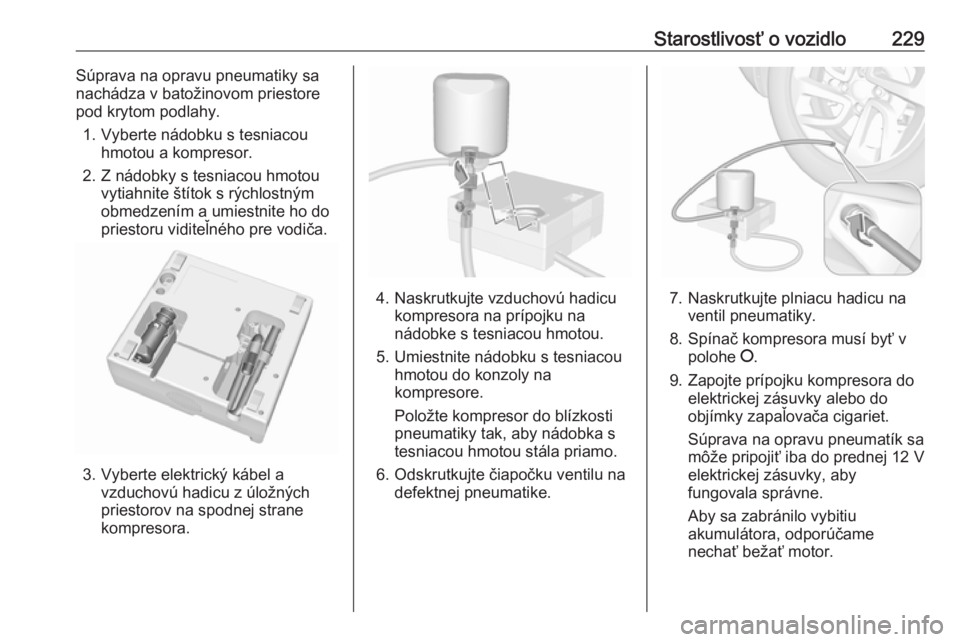

Starostlivosť o vozidlo229Súprava na opravu pneumatiky sa
nachádza v batožinovom priestore
pod krytom podlahy.
1. Vyberte nádobku s tesniacou hmotou a kompresor.
2. Z nádobky s tesniacou hmotou vytiahnite štítok s rýchlostným
obmedzením a umiestnite ho do
priestoru viditeľného pre vodiča.
3. Vyberte elektrický kábel a vzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.
4. Naskrutkujte vzduchovú hadicu kompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do konzoly na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s tesniacou hmotou stála priamo.
6. Odskrutkujte čiapočku ventilu na defektnej pneumatike.7. Naskrutkujte plniacu hadicu naventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
9. Zapojte prípojku kompresora do elektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Súprava na opravu pneumatík sa môže pripojiť iba do prednej 12 V
elektrickej zásuvky, aby
fungovala správne.
Aby sa zabránilo vybitiu
akumulátora, odporúčame
nechať bežať motor.
Page 232 of 283

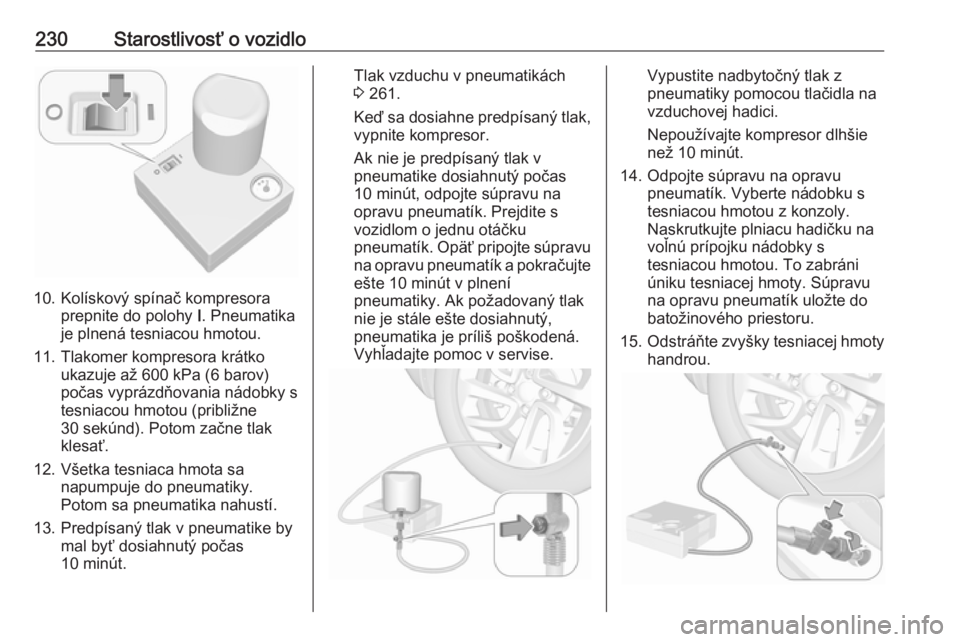

230Starostlivosť o vozidlo
10. Kolískový spínač kompresoraprepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až 600 kPa (6 barov)
počas vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
12. Všetka tesniaca hmota sa napumpuje do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by mal byť dosiahnutý počas
10 minút.
Tlak vzduchu v pneumatikách
3 261.
Keď sa dosiahne predpísaný tlak,
vypnite kompresor.
Ak nie je predpísaný tlak v
pneumatike dosiahnutý počas
10 minút, odpojte súpravu na
opravu pneumatík. Prejdite s
vozidlom o jednu otáčku
pneumatík. Opäť pripojte súpravu na opravu pneumatík a pokračujte ešte 10 minút v plnenípneumatiky. Ak požadovaný tlak
nie je stále ešte dosiahnutý,
pneumatika je príliš poškodená.
Vyhľadajte pomoc v servise.Vypustite nadbytočný tlak z
pneumatiky pomocou tlačidla na
vzduchovej hadici.
Nepoužívajte kompresor dlhšie
než 10 minút.
14. Odpojte súpravu na opravu pneumatík. Vyberte nádobku s
tesniacou hmotou z konzoly.
Naskrutkujte plniacu hadičku na
voľnú prípojku nádobky s
tesniacou hmotou. To zabráni
úniku tesniacej hmoty. Súpravu
na opravu pneumatík uložte do
batožinového priestoru.
15. Odstráňte zvyšky tesniacej hmoty
handrou.
Page 233 of 283

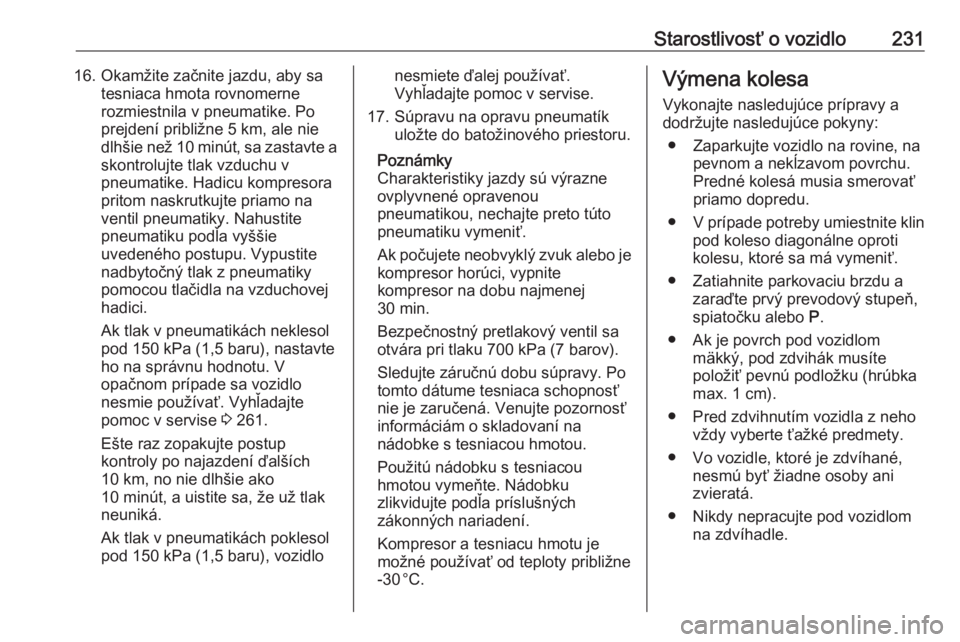

Starostlivosť o vozidlo23116. Okamžite začnite jazdu, aby satesniaca hmota rovnomerne
rozmiestnila v pneumatike. Po
prejdení približne 5 km, ale nie
dlhšie než 10 minút, sa zastavte a skontrolujte tlak vzduchu vpneumatike. Hadicu kompresora
pritom naskrutkujte priamo na
ventil pneumatiky. Nahustite
pneumatiku podľa vyššie
uvedeného postupu. Vypustite
nadbytočný tlak z pneumatiky
pomocou tlačidla na vzduchovej
hadici.
Ak tlak v pneumatikách neklesol
pod 150 kPa (1,5 baru), nastavte
ho na správnu hodnotu. V
opačnom prípade sa vozidlo
nesmie používať. Vyhľadajte
pomoc v servise 3 261.
Ešte raz zopakujte postup
kontroly po najazdení ďalších
10 km, no nie dlhšie ako
10 minút, a uistite sa, že už tlak
neuniká.
Ak tlak v pneumatikách poklesol
pod 150 kPa (1,5 baru), vozidlonesmiete ďalej používať.
Vyhľadajte pomoc v servise.
17. Súpravu na opravu pneumatík uložte do batožinového priestoru.
Poznámky
Charakteristiky jazdy sú výrazne
ovplyvnené opravenou
pneumatikou, nechajte preto túto
pneumatiku vymeniť.
Ak počujete neobvyklý zvuk alebo je
kompresor horúci, vypnite
kompresor na dobu najmenej
30 min.
Bezpečnostný pretlakový ventil sa
otvára pri tlaku 700 kPa (7 barov).
Sledujte záručnú dobu súpravy. Po tomto dátume tesniaca schopnosť
nie je zaručená. Venujte pozornosť
informáciám o skladovaní na
nádobke s tesniacou hmotou.
Použitú nádobku s tesniacou
hmotou vymeňte. Nádobku
zlikvidujte podľa príslušných
zákonných nariadení.
Kompresor a tesniacu hmotu je
možné používať od teploty približne
-30 °C.Výmena kolesa
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.Predné kolesá musia smerovať
priamo dopredu.
● V prípade potreby umiestnite klin
pod koleso diagonálne oproti
kolesu, ktoré sa má vymeniť.
● Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
● Ak je povrch pod vozidlom mäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka
max. 1 cm).
● Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
Page 234 of 283

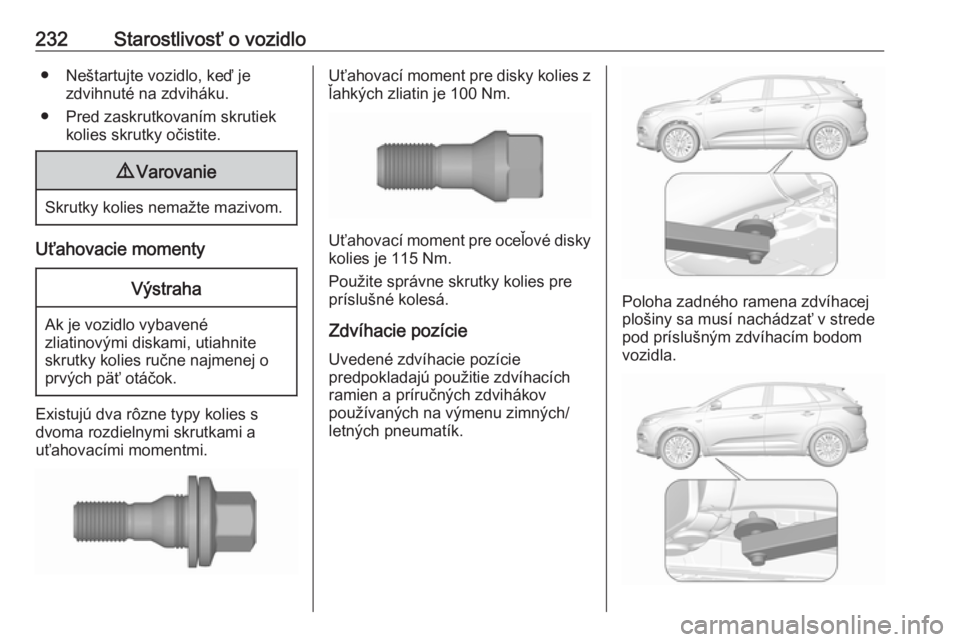

232Starostlivosť o vozidlo● Neštartujte vozidlo, keď jezdvihnuté na zdviháku.
● Pred zaskrutkovaním skrutiek kolies skrutky očistite.9Varovanie
Skrutky kolies nemažte mazivom.
Uťahovacie momenty
Výstraha
Ak je vozidlo vybavené
zliatinovými diskami, utiahnite
skrutky kolies ručne najmenej o
prvých päť otáčok.
Existujú dva rôzne typy kolies s
dvoma rozdielnymi skrutkami a
uťahovacími momentmi.
Uťahovací moment pre disky kolies z
ľahkých zliatin je 100 Nm.
Uťahovací moment pre oceľové disky
kolies je 115 Nm.
Použite správne skrutky kolies pre príslušné kolesá.
Zdvíhacie pozície
Uvedené zdvíhacie pozície
predpokladajú použitie zdvíhacích
ramien a príručných zdvihákov
používaných na výmenu zimných/
letných pneumatík.
Poloha zadného ramena zdvíhacej
plošiny sa musí nachádzať v strede
pod príslušným zdvíhacím bodom
vozidla.
Page 235 of 283

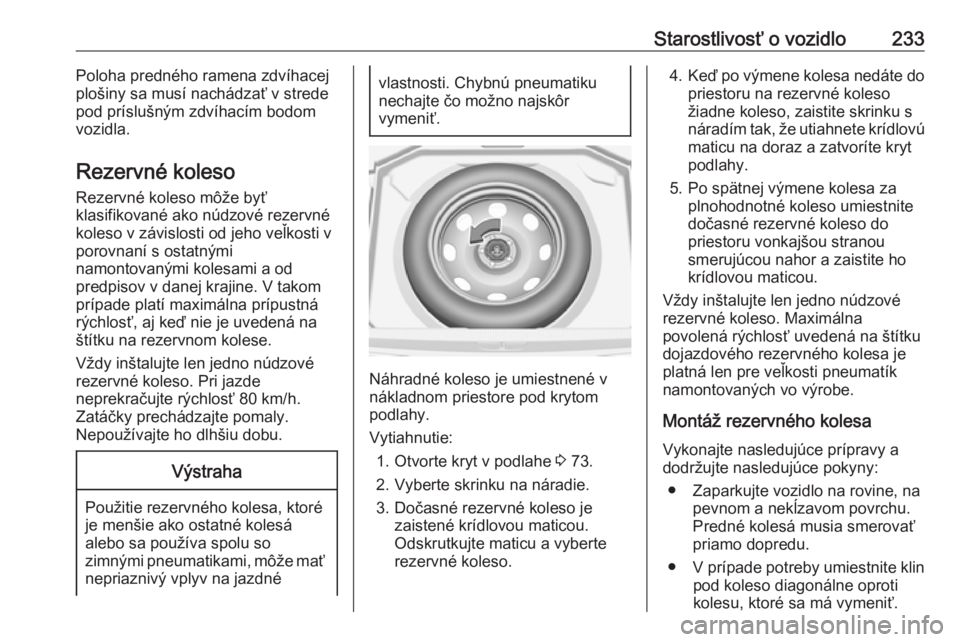

Starostlivosť o vozidlo233Poloha predného ramena zdvíhacej
plošiny sa musí nachádzať v strede pod príslušným zdvíhacím bodom
vozidla.
Rezervné koleso Rezervné koleso môže byť
klasifikované ako núdzové rezervné
koleso v závislosti od jeho veľkosti v
porovnaní s ostatnými
namontovanými kolesami a od
predpisov v danej krajine. V takom
prípade platí maximálna prípustná
rýchlosť, aj keď nie je uvedená na
štítku na rezervnom kolese.
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte ho dlhšiu dobu.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Náhradné koleso je umiestnené v
nákladnom priestore pod krytom
podlahy.
Vytiahnutie: 1. Otvorte kryt v podlahe 3 73.
2. Vyberte skrinku na náradie.
3. Dočasné rezervné koleso je zaistené krídlovou maticou.
Odskrutkujte maticu a vyberte
rezervné koleso.
4. Keď po výmene kolesa nedáte do
priestoru na rezervné koleso
žiadne koleso, zaistite skrinku s
náradím tak, že utiahnete krídlovú maticu na doraz a zatvoríte kryt
podlahy.
5. Po spätnej výmene kolesa za plnohodnotné koleso umiestnite
dočasné rezervné koleso do
priestoru vonkajšou stranou
smerujúcou nahor a zaistite ho
krídlovou maticou.
Vždy inštalujte len jedno núdzové
rezervné koleso. Maximálna
povolená rýchlosť uvedená na štítku
dojazdového rezervného kolesa je
platná len pre veľkosti pneumatík
namontovaných vo výrobe.
Montáž rezervného kolesa
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.
Predné kolesá musia smerovať
priamo dopredu.
● V prípade potreby umiestnite klin
pod koleso diagonálne oproti
kolesu, ktoré sa má vymeniť.
Page 236 of 283

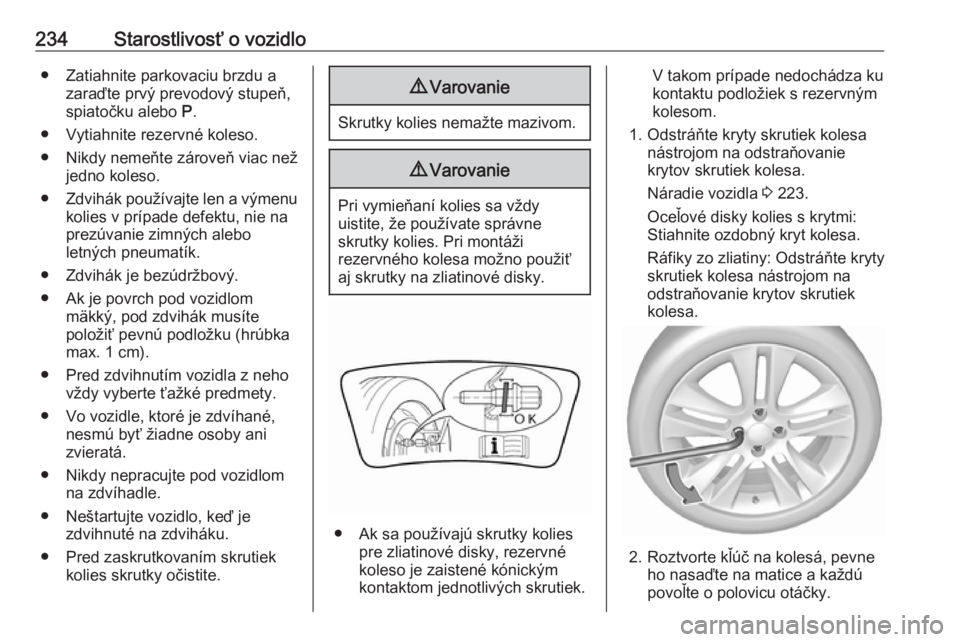

234Starostlivosť o vozidlo● Zatiahnite parkovaciu brzdu azaraďte prvý prevodový stupeň,
spiatočku alebo P.
● Vytiahnite rezervné koleso.
● Nikdy nemeňte zároveň viac než jedno koleso.
● Zdvihák používajte len a výmenu
kolies v prípade defektu, nie na
prezúvanie zimných alebo
letných pneumatík.
● Zdvihák je bezúdržbový.
● Ak je povrch pod vozidlom mäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka
max. 1 cm).
● Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
● Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
● Pred zaskrutkovaním skrutiek kolies skrutky očistite.9Varovanie
Skrutky kolies nemažte mazivom.
9
Varovanie
Pri vymieňaní kolies sa vždy
uistite, že používate správne
skrutky kolies. Pri montáži
rezervného kolesa možno použiť
aj skrutky na zliatinové disky.
● Ak sa používajú skrutky kolies pre zliatinové disky, rezervné
koleso je zaistené kónickým
kontaktom jednotlivých skrutiek.
V takom prípade nedochádza ku
kontaktu podložiek s rezervným
kolesom.
1. Odstráňte kryty skrutiek kolesa nástrojom na odstraňovanie
krytov skrutiek kolesa.
Náradie vozidla 3 223.
Oceľové disky kolies s krytmi:
Stiahnite ozdobný kryt kolesa.
Ráfiky zo zliatiny: Odstráňte kryty
skrutiek kolesa nástrojom na
odstraňovanie krytov skrutiek
kolesa.
2. Roztvorte kľúč na kolesá, pevne ho nasaďte na matice a každú
povoľte o polovicu otáčky.
Page 237 of 283

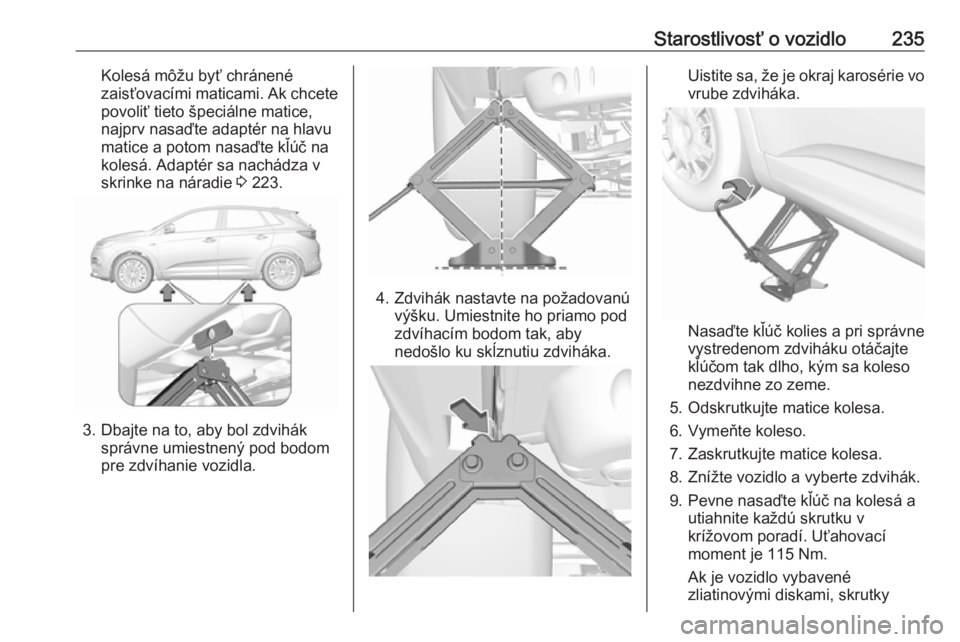

Starostlivosť o vozidlo235Kolesá môžu byť chránené
zaisťovacími maticami. Ak chcete povoliť tieto špeciálne matice,
najprv nasaďte adaptér na hlavu
matice a potom nasaďte kľúč na
kolesá. Adaptér sa nachádza v
skrinke na náradie 3 223.
3. Dbajte na to, aby bol zdvihák
správne umiestnený pod bodom
pre zdvíhanie vozidla.
4. Zdvihák nastavte na požadovanú výšku. Umiestnite ho priamo pod
zdvíhacím bodom tak, aby
nedošlo ku skĺznutiu zdviháka.
Uistite sa, že je okraj karosérie vo
vrube zdviháka.
Nasaďte kľúč kolies a pri správne
vystredenom zdviháku otáčajte
kľúčom tak dlho, kým sa koleso
nezdvihne zo zeme.
5. Odskrutkujte matice kolesa.
6. Vymeňte koleso.
7. Zaskrutkujte matice kolesa.
8. Znížte vozidlo a vyberte zdvihák.
9. Pevne nasaďte kľúč na kolesá a utiahnite každú skrutku v
krížovom poradí. Uťahovací
moment je 115 Nm.
Ak je vozidlo vybavené
zliatinovými diskami, skrutky
Page 238 of 283

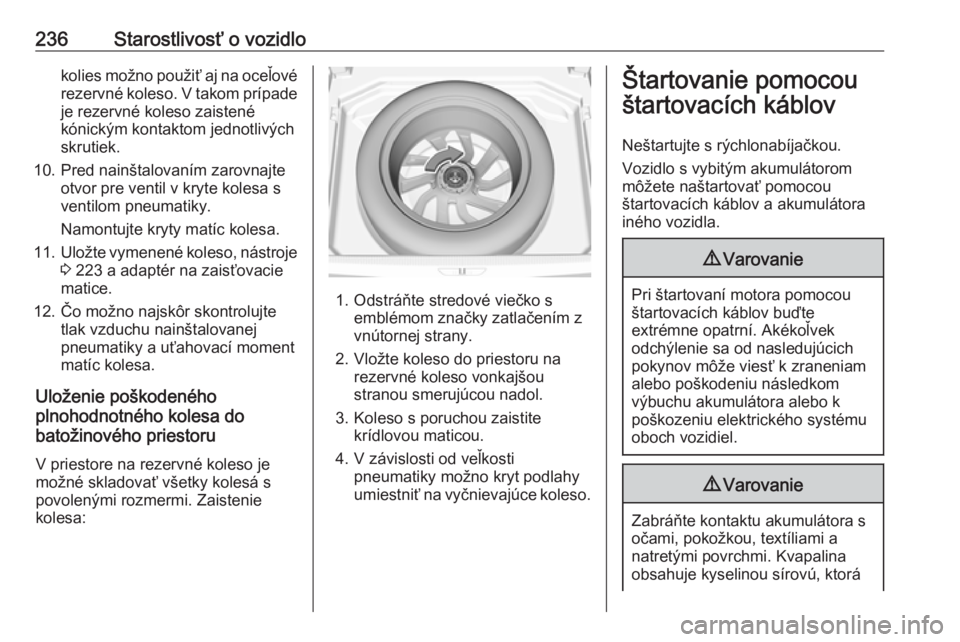

236Starostlivosť o vozidlokolies možno použiť aj na oceľovérezervné koleso. V takom prípade
je rezervné koleso zaistené
kónickým kontaktom jednotlivých
skrutiek.
10. Pred nainštalovaním zarovnajte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.
Namontujte kryty matíc kolesa.
11. Uložte vymenené koleso, nástroje
3 223 a adaptér na zaisťovacie
matice.
12. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanej
pneumatiky a uťahovací moment
matíc kolesa.
Uloženie poškodeného
plnohodnotného kolesa do
batožinového priestoru
V priestore na rezervné koleso je
možné skladovať všetky kolesá s
povolenými rozmermi. Zaistenie
kolesa:
1. Odstráňte stredové viečko s emblémom značky zatlačením z
vnútornej strany.
2. Vložte koleso do priestoru na rezervné koleso vonkajšou
stranou smerujúcou nadol.
3. Koleso s poruchou zaistite krídlovou maticou.
4. V závislosti od veľkosti pneumatiky možno kryt podlahy
umiestniť na vyčnievajúce koleso.
Štartovanie pomocou
štartovacích káblov
Neštartujte s rýchlonabíjačkou.
Vozidlo s vybitým akumulátorom
môžete naštartovať pomocou
štartovacích káblov a akumulátora
iného vozidla.9 Varovanie
Pri štartovaní motora pomocou
štartovacích káblov buďte
extrémne opatrní. Akékoľvek
odchýlenie sa od nasledujúcich
pokynov môže viesť k zraneniam
alebo poškodeniu následkom
výbuchu akumulátora alebo k
poškozeniu elektrického systému
oboch vozidiel.
9 Varovanie
Zabráňte kontaktu akumulátora s
očami, pokožkou, textíliami a
natretými povrchmi. Kvapalina
obsahuje kyselinou sírovú, ktorá
Page 239 of 283
Starostlivosť o vozidlo237môže spôsobiť pri priamom
kontakte zranenie a hmotné
škody.
● Nikdy sa nepohybujte v blízkosti akumulátora vozidla s otvorenýmohňom alebo zdrojom iskier.
● Vybitý akumulátor vozidla môže zamrznúť pri poklese teploty na
0 °C. Pred pripojením káblov
nechajte akumulátor rozmrznúť.
● Pri manipulácii s akumulátorom používajte ochranné okuliare a
ochranný odev.
● Uistite sa, že pomocný akumulátor má rovnaké napätie
ako akumulátor vášho vozidla
(12 V). Jeho kapacita (Ah)
nesmie byť výrazne nižšia, než je
kapacita vybitého akumulátora
vozidla.
● Používajte štartovacie káble s izolovanými svorkami a
prierezom minimálne 16 mm 2
(25
mm 2
pre vznetové motory).
● Neodpájajte vybitý akumulátor z vozidla.
● Vypnite všetky nepotrebnéelektrické spotrebiče.
● Pri núdzovom štartovaní sa nenakláňajte nad akumulátor
vozidla.
● Svorky jedného pomocného kábla sa nesmú dotýkať druhéhokábla.
● Počas procesu štartovania pomocou štartovacích káblov sa
vozidlá nesmú vzájomne
dotýkať.
● Zatiahnite parkovaciu brzdu, zaraďte prevodovku do neutrálu,
automatickú prevodovku do
polohy P.Otvorte ochranné kryty kladného pólu
na oboch akmulátoroch.
Poradie pripojenia káblov: 1. Pripojte červený kábel ku kladnému vývodu pomocného
akumulátora.
2. Pripojte druhý koniec červeného kábla ku kladnému vývodu
vybitého akumulátora.
3. Pripojte čierny kábel k zápornému
vývodu pomocného akumulátora.
4. Pripojte druhý koniec čierneho kábla k uzemňovaciemu bodu
vozidla v priestore motora.
Veďte štartovacie káble tak, aby sa
nemohli dotknúť pohyblivých častí v
motorovom priestore.
Štartovanie motora: 1. Naštartujte motor vozidla s pomocným akumulátorom.
2. Po 5 minútach naštartujte druhý motor. Pokusy o naštartovanie bymali byť vykonávané v
1 minútových intervaloch a nemali by byť dlhšie než 15 sekúnd.
Page 240 of 283

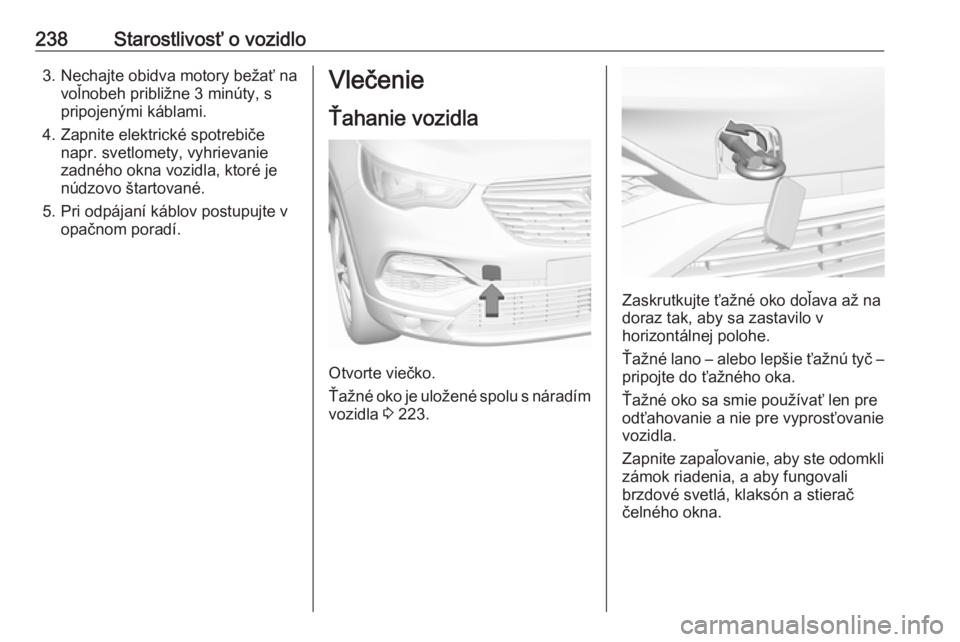

238Starostlivosť o vozidlo3. Nechajte obidva motory bežať navoľnobeh približne 3 minúty, s
pripojenými káblami.
4. Zapnite elektrické spotrebiče napr. svetlomety, vyhrievanie
zadného okna vozidla, ktoré je núdzovo štartované.
5. Pri odpájaní káblov postupujte v opačnom poradí.Vlečenie
Ťahanie vozidla
Otvorte viečko.
Ťažné oko je uložené spolu s náradím
vozidla 3 223.
Zaskrutkujte ťažné oko doľava až na
doraz tak, aby sa zastavilo v
horizontálnej polohe.
Ťažné lano – alebo lepšie ťažnú tyč –
pripojte do ťažného oka.
Ťažné oko sa smie používať len pre
odťahovanie a nie pre vyprosťovanie
vozidla.
Zapnite zapaľovanie, aby ste odomkli zámok riadenia, a aby fungovali
brzdové svetlá, klaksón a stierač čelného okna.
