OPEL GRANDLAND X 2019.75 Uporabniški priročnik

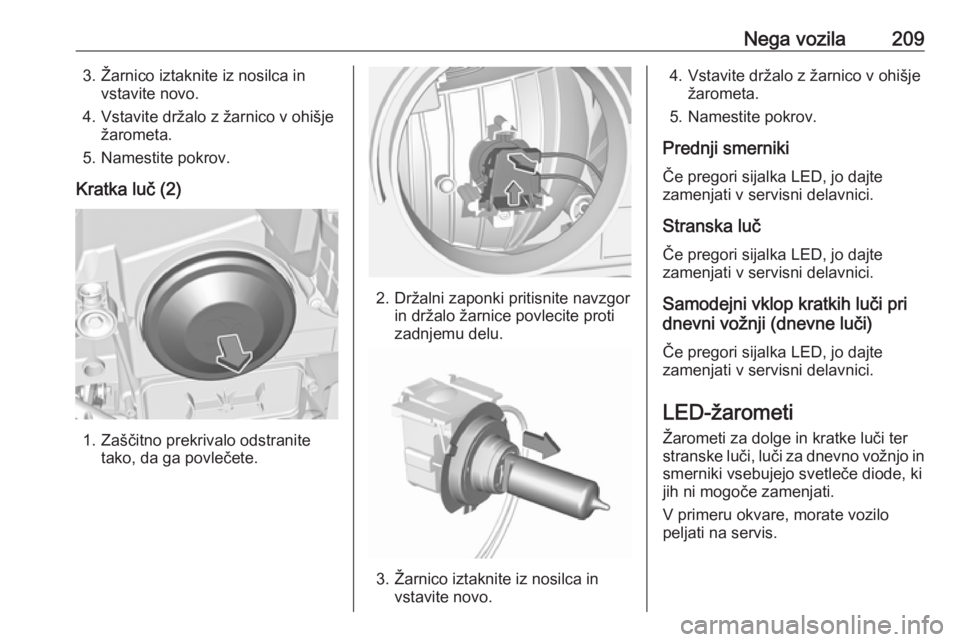

Nega vozila2093. Žarnico iztaknite iz nosilca invstavite novo.
4. Vstavite držalo z žarnico v ohišje žarometa.
5. Namestite pokrov.
Kratka luč (2)
1. Zaščitno prekrivalo odstranite tako, da ga povlečete.
2. Držalni zaponki pritisnite navzgor in držalo žarnice povlecite proti
zadnjemu delu.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Vstavite držalo z žarnico v ohišje žarometa.
5. Namestite pokrov.
Prednji smerniki Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Stranska luč Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči)
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
LED-žarometi Žarometi za dolge in kratke luči ter
stranske luči, luči za dnevno vožnjo in
smerniki vsebujejo svetleče diode, ki jih ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.

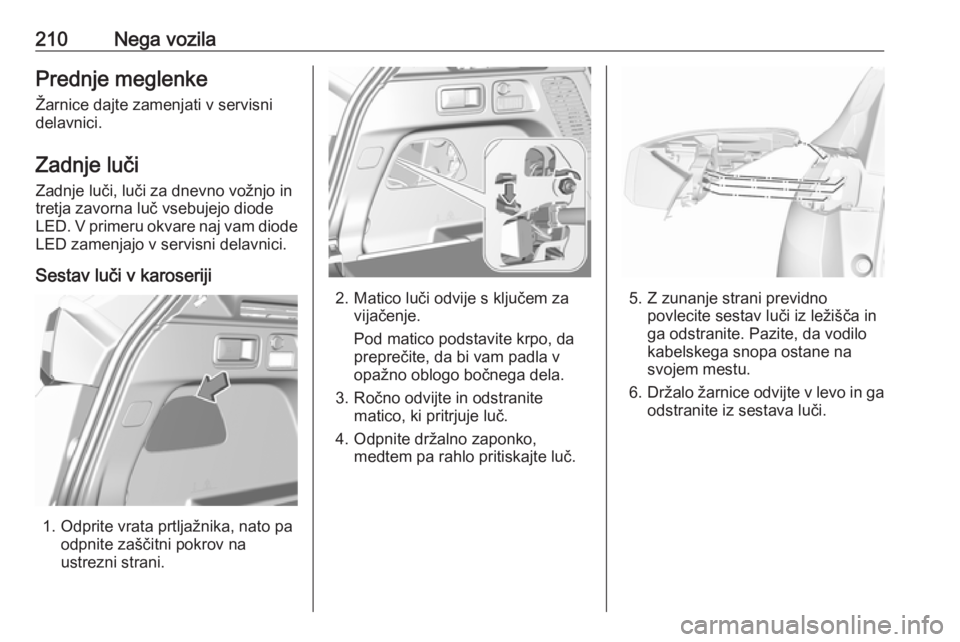

210Nega vozilaPrednje meglenkeŽarnice dajte zamenjati v servisni
delavnici.
Zadnje luči
Zadnje luči, luči za dnevno vožnjo in tretja zavorna luč vsebujejo diode
LED. V primeru okvare naj vam diode LED zamenjajo v servisni delavnici.
Sestav luči v karoseriji
1. Odprite vrata prtljažnika, nato pa odpnite zaščitni pokrov na
ustrezni strani.
2. Matico luči odvije s ključem za vijačenje.
Pod matico podstavite krpo, da
preprečite, da bi vam padla v
opažno oblogo bočnega dela.
3. Ročno odvijte in odstranite matico, ki pritrjuje luč.
4. Odpnite držalno zaponko, medtem pa rahlo pritiskajte luč.5. Z zunanje strani previdnopovlecite sestav luči iz ležišča in
ga odstranite. Pazite, da vodilo
kabelskega snopa ostane na
svojem mestu.
6. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.

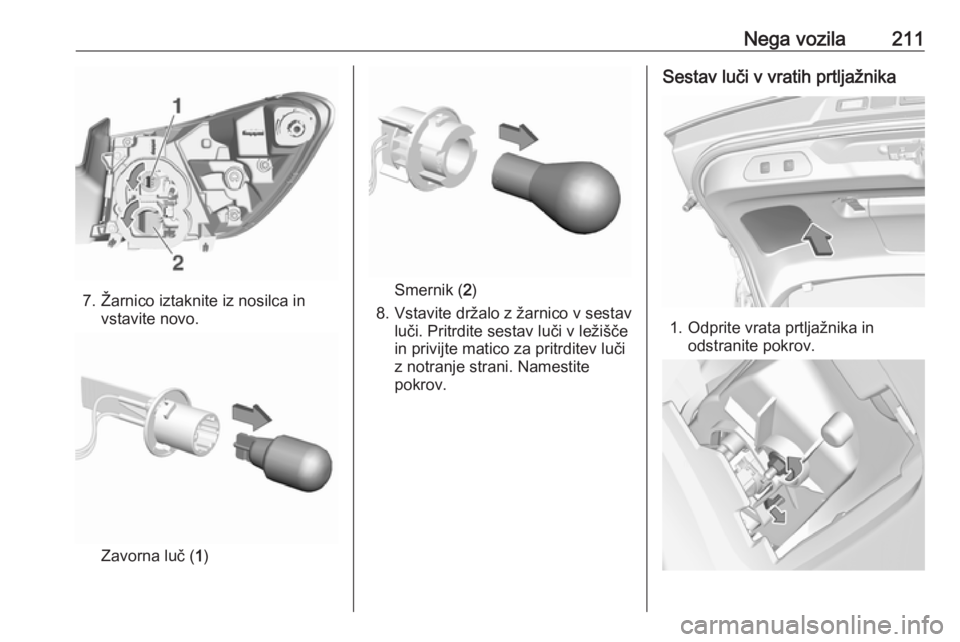

Nega vozila211
7. Žarnico iztaknite iz nosilca invstavite novo.
Zavorna luč ( 1)
Smernik ( 2)
8. Vstavite držalo z žarnico v sestav luči. Pritrdite sestav luči v ležišče
in privijte matico za pritrditev luči
z notranje strani. Namestite
pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrov.

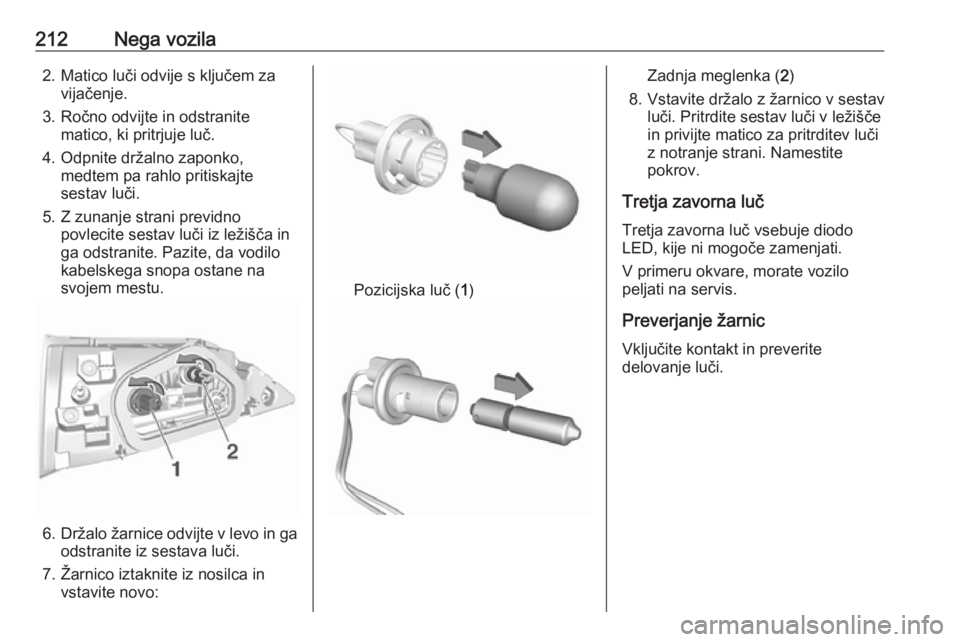

212Nega vozila2. Matico luči odvije s ključem zavijačenje.
3. Ročno odvijte in odstranite matico, ki pritrjuje luč.
4. Odpnite držalno zaponko, medtem pa rahlo pritiskajte
sestav luči.
5. Z zunanje strani previdno povlecite sestav luči iz ležišča in
ga odstranite. Pazite, da vodilo
kabelskega snopa ostane na
svojem mestu.
6. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
7. Žarnico iztaknite iz nosilca in vstavite novo:
Pozicijska luč ( 1)
Zadnja meglenka ( 2)
8. Vstavite držalo z žarnico v sestav luči. Pritrdite sestav luči v ležišče
in privijte matico za pritrditev luči
z notranje strani. Namestite
pokrov.
Tretja zavorna luč
Tretja zavorna luč vsebuje diodo
LED, kije ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.
Preverjanje žarnicVključite kontakt in preverite
delovanje luči.

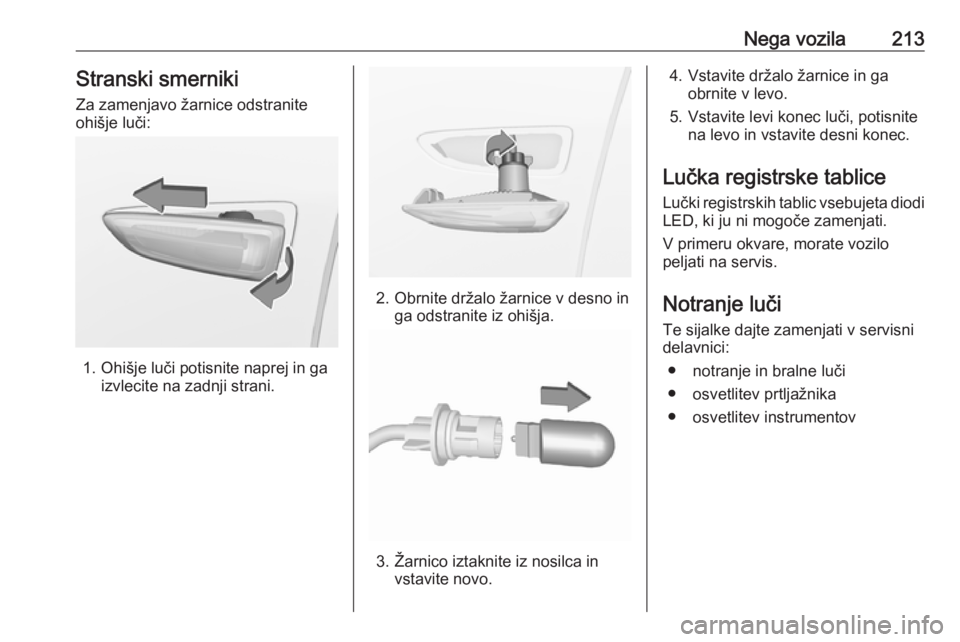

Nega vozila213Stranski smernikiZa zamenjavo žarnice odstraniteohišje luči:
1. Ohišje luči potisnite naprej in ga izvlecite na zadnji strani.
2. Obrnite držalo žarnice v desno inga odstranite iz ohišja.
3. Žarnico iztaknite iz nosilca invstavite novo.
4. Vstavite držalo žarnice in ga obrnite v levo.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučki registrskih tablic vsebujeta diodi LED, ki ju ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.
Notranje luči Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči● osvetlitev prtljažnika
● osvetlitev instrumentov

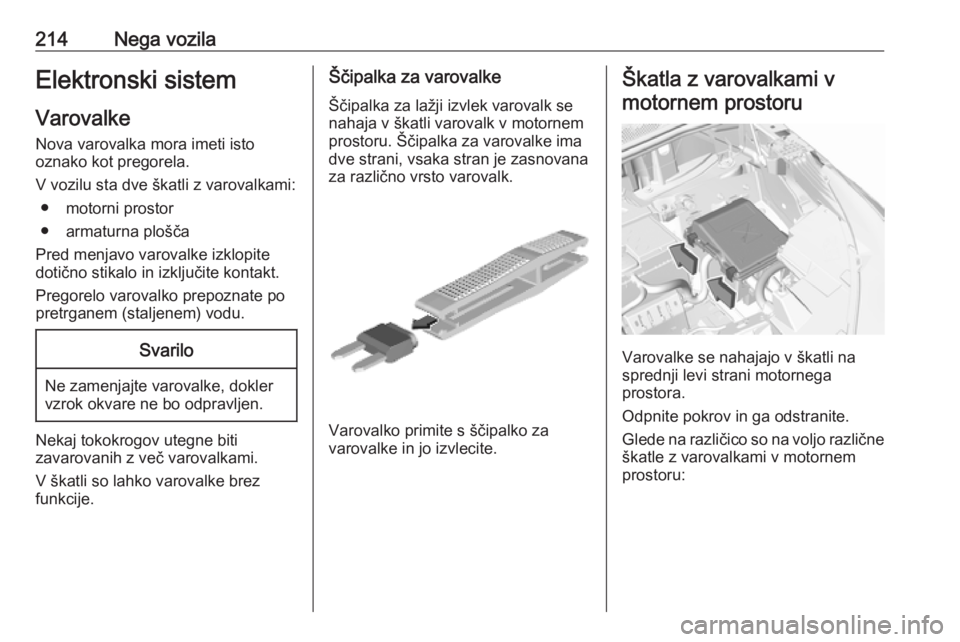

214Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru. Ščipalka za varovalke ima
dve strani, vsaka stran je zasnovana
za različno vrsto varovalk.
Varovalko primite s ščipalko za
varovalke in jo izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.
Glede na različico so na voljo različne škatle z varovalkami v motornemprostoru:

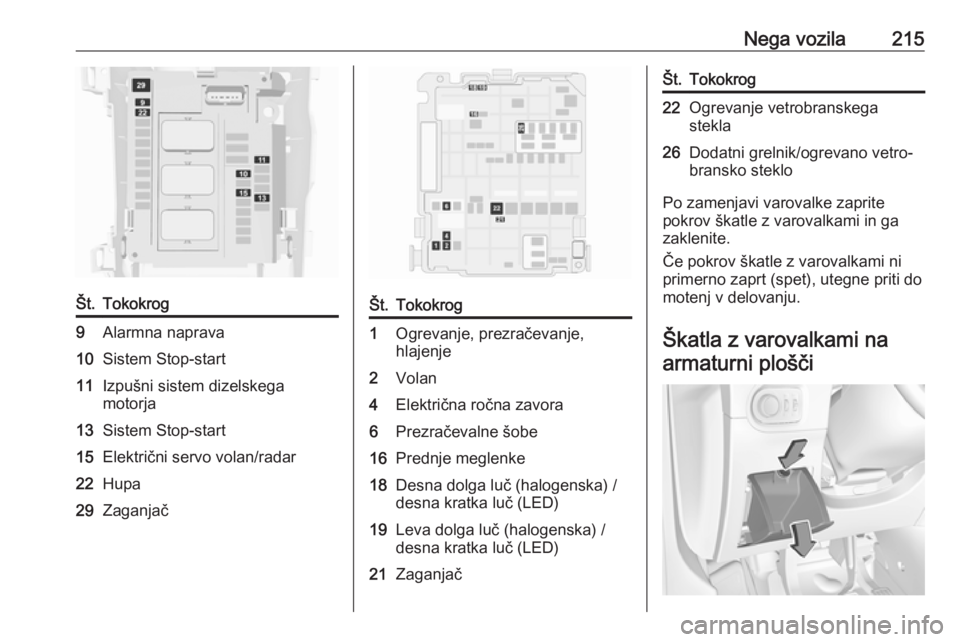

Nega vozila215Št.Tokokrog9Alarmna naprava10Sistem Stop-start11Izpušni sistem dizelskega
motorja13Sistem Stop-start15Električni servo volan/radar22Hupa29ZaganjačŠt.Tokokrog1Ogrevanje, prezračevanje,
hlajenje2Volan4Električna ročna zavora6Prezračevalne šobe16Prednje meglenke18Desna dolga luč (halogenska) /
desna kratka luč (LED)19Leva dolga luč (halogenska) /
desna kratka luč (LED)21ZaganjačŠt.Tokokrog22Ogrevanje vetrobranskega
stekla26Dodatni grelnik/ogrevano vetro‐
bransko steklo
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
zaklenite.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami naarmaturni plošči

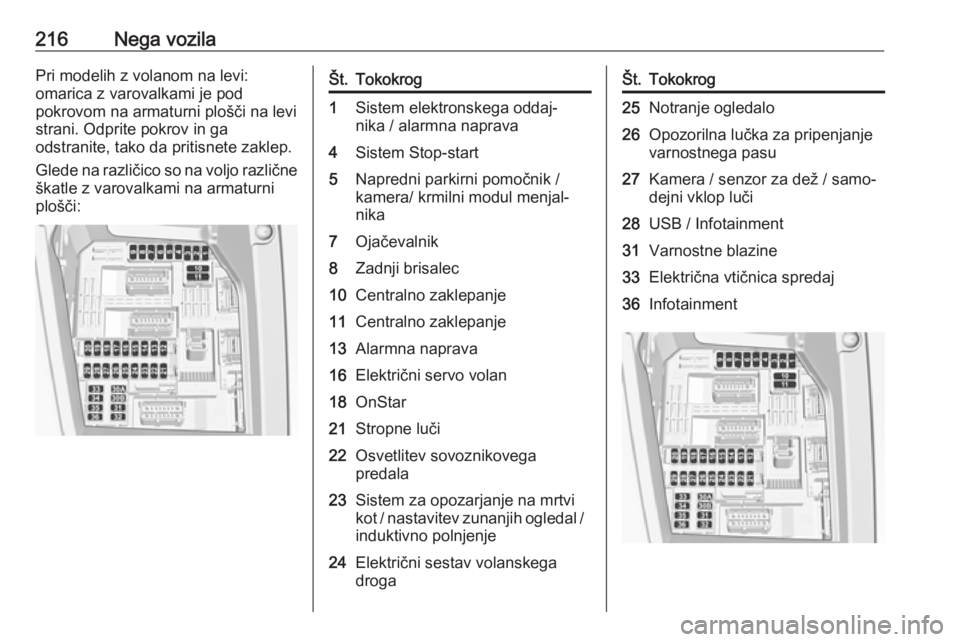

216Nega vozilaPri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči na levi
strani. Odprite pokrov in ga
odstranite, tako da pritisnete zaklep.
Glede na različico so na voljo različne škatle z varovalkami na armaturni
plošči:Št.Tokokrog1Sistem elektronskega oddaj‐
nika / alarmna naprava4Sistem Stop-start5Napredni parkirni pomočnik /
kamera/ krmilni modul menjal‐
nika7Ojačevalnik8Zadnji brisalec10Centralno zaklepanje11Centralno zaklepanje13Alarmna naprava16Električni servo volan18OnStar21Stropne luči22Osvetlitev sovoznikovega
predala23Sistem za opozarjanje na mrtvi
kot / nastavitev zunanjih ogledal /
induktivno polnjenje24Električni sestav volanskega
drogaŠt.Tokokrog25Notranje ogledalo26Opozorilna lučka za pripenjanje
varnostnega pasu27Kamera / senzor za dež / samo‐
dejni vklop luči28USB / Infotainment31Varnostne blazine33Električna vtičnica spredaj36Infotainment

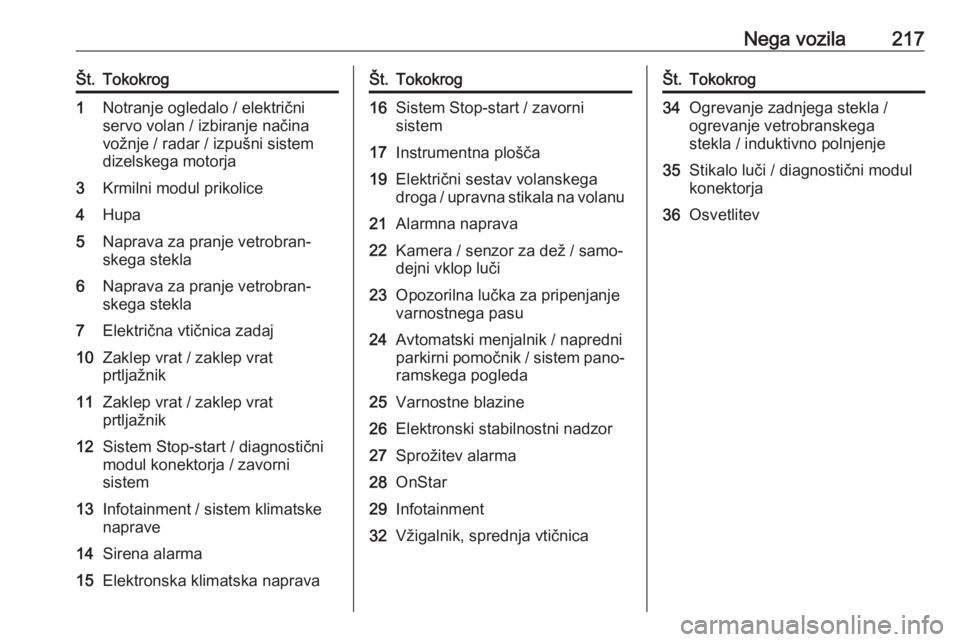

Nega vozila217Št.Tokokrog1Notranje ogledalo / električni
servo volan / izbiranje načina
vožnje / radar / izpušni sistem
dizelskega motorja3Krmilni modul prikolice4Hupa5Naprava za pranje vetrobran‐
skega stekla6Naprava za pranje vetrobran‐
skega stekla7Električna vtičnica zadaj10Zaklep vrat / zaklep vrat
prtljažnik11Zaklep vrat / zaklep vrat
prtljažnik12Sistem Stop-start / diagnostični
modul konektorja / zavorni
sistem13Infotainment / sistem klimatske
naprave14Sirena alarma15Elektronska klimatska napravaŠt.Tokokrog16Sistem Stop-start / zavorni
sistem17Instrumentna plošča19Električni sestav volanskega
droga / upravna stikala na volanu21Alarmna naprava22Kamera / senzor za dež / samo‐
dejni vklop luči23Opozorilna lučka za pripenjanje
varnostnega pasu24Avtomatski menjalnik / napredni
parkirni pomočnik / sistem pano‐
ramskega pogleda25Varnostne blazine26Elektronski stabilnostni nadzor27Sprožitev alarma28OnStar29Infotainment32Vžigalnik, sprednja vtičnicaŠt.Tokokrog34Ogrevanje zadnjega stekla /
ogrevanje vetrobranskega
stekla / induktivno polnjenje35Stikalo luči / diagnostični modul
konektorja36Osvetlitev

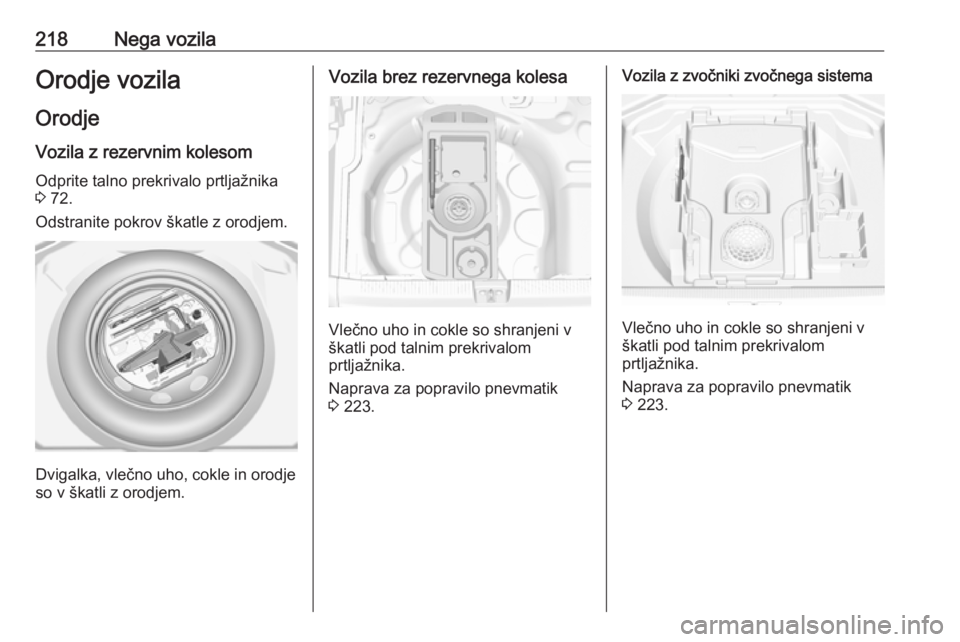

218Nega vozilaOrodje vozilaOrodjeVozila z rezervnim kolesomOdprite talno prekrivalo prtljažnika3 72.
Odstranite pokrov škatle z orodjem.
Dvigalka, vlečno uho, cokle in orodje
so v škatli z orodjem.
Vozila brez rezervnega kolesa
Vlečno uho in cokle so shranjeni v
škatli pod talnim prekrivalom
prtljažnika.
Naprava za popravilo pnevmatik
3 223.
Vozila z zvočniki zvočnega sistema
Vlečno uho in cokle so shranjeni v
škatli pod talnim prekrivalom
prtljažnika.
Naprava za popravilo pnevmatik
3 223.
