OPEL GRANDLAND X 2019.75 Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем209Отображение информацииНа экране дисплея могут отобра‐
жаться следующие инструкции:
● общие рекомендации и преду‐ преждения
● требование остановить авто‐ мобиль после обнаружения
свободного места для
парковки
● указания по управлению авто‐ мобилем во время парковки
● необходимость переключиться
на задний ход или на первую
передачу
● указания о необходимости остановиться или двигаться с
низкой скоростью
● всплывающий значок и звуко‐ вой сигнал оповещают об
успешном завершении
парковки
● сообщение об отмене парко‐ вочного маневраВыключение
Чтобы отменить выполняемый
маневр, нажмите на информацион‐
ном дисплее кнопку возврата в
предыдущее окно. Чтобы полно‐
стью выключить систему, нажмите
клавишу ¼ на центральной
консоли.
Система отключится автоматиче‐
ски:
● при выключении зажигания
● при остановке двигателя
● если в течении 5 минут с момента выбора типа маневра
автомобиль не начал движе‐
ние
● после длительной остановки в процессе маневрирования
● в случае срабатывания элек‐ тронной системы динамиче‐
ской стабилизации
● в случае превышения допусти‐
мой скорости
● если водитель препятствует автоматическому вращению
рулевого колеса● после четырех попыток выпол‐
нить маневр (одна попытка
включает движение задним и
передним ходом)
● при открывании двери води‐ теля
● если одно из передних колес столкнется с препятствием
● маневр парковки успешно завершен
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение.
Также подается звуковой сигнал.
Система отключается автоматиче‐
ски, если буксируется прицеп или
установлен держатель велосипе‐
дов и пр., подключенный к электри‐ ческой системе автомобиля.
Для отключения системы на
длительное время обратитесь к
своему дилеру.

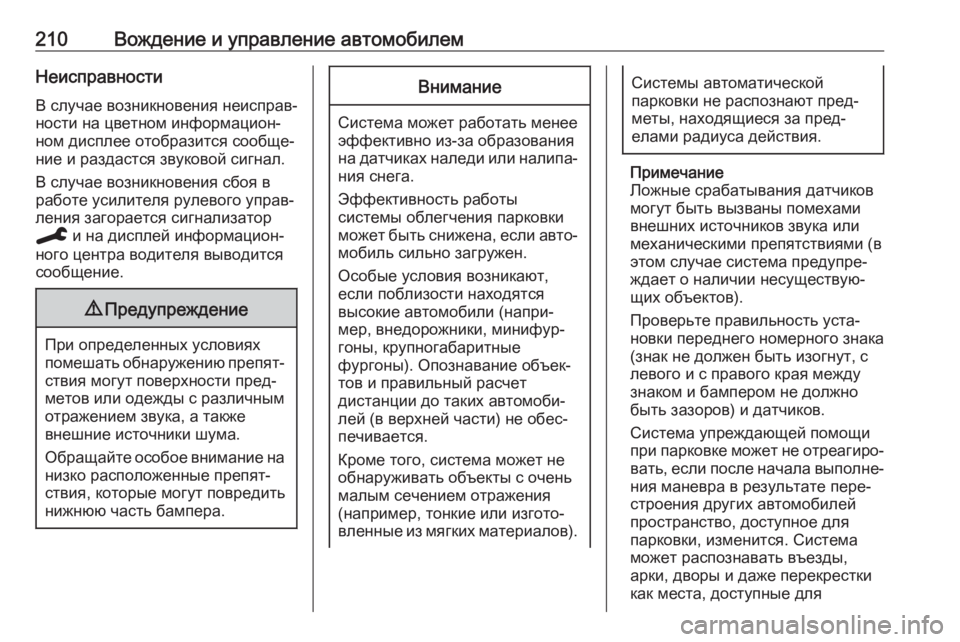

210Вождение и управление автомобилемНеисправностиВ случае возникновения неисправ‐
ности на цветном информацион‐
ном дисплее отобразится сообще‐
ние и раздастся звуковой сигнал.
В случае возникновения сбоя в
работе усилителя рулевого управ‐
ления загорается сигнализатор
C и на дисплей информацион‐
ного центра водителя выводится
сообщение.9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Система может работать менее
эффективно из-за образования
на датчиках наледи или налипа‐ ния снега.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐
мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили (напри‐
мер, внедорожники, минифур‐
гоны, крупногабаритные
фургоны). Опознавание объек‐
тов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или механическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для
парковки, изменится. Система
может распознавать въезды,
арки, дворы и даже перекрестки
как места, доступные для

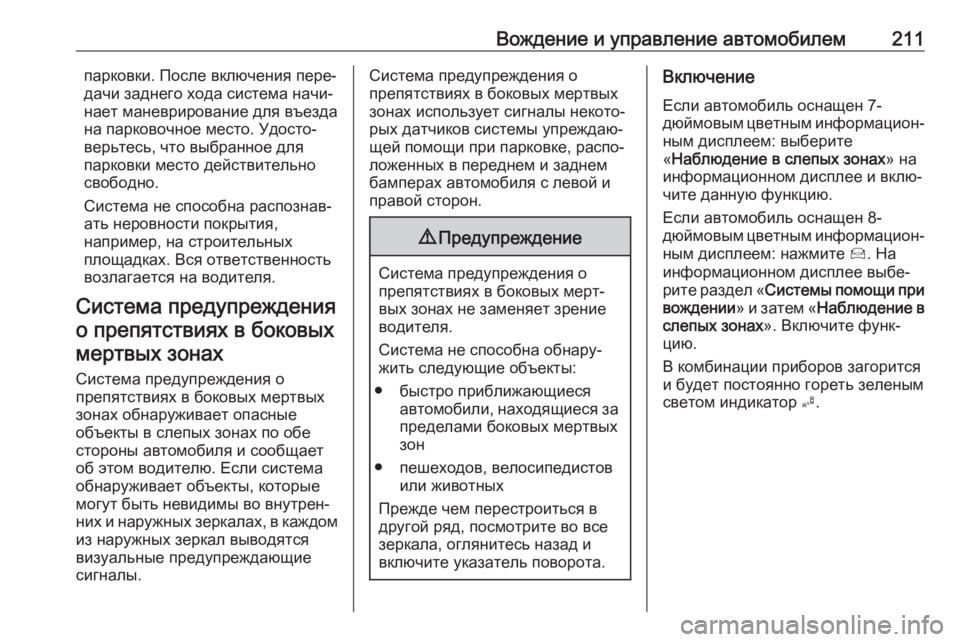

Вождение и управление автомобилем211парковки. После включения пере‐
дачи заднего хода система начи‐
нает маневрирование для въезда
на парковочное место. Удосто‐ верьтесь, что выбранное для
парковки место действительно свободно.
Система не способна распознав‐
ать неровности покрытия,
например, на строительных
площадках. Вся ответственность
возлагается на водителя.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся
визуальные предупреждающие
сигналы.Система предупреждения о
препятствиях в боковых мертвых
зонах использует сигналы некото‐
рых датчиков системы упреждаю‐
щей помощи при парковке, распо‐
ложенных в переднем и заднем
бамперах автомобиля с левой и
правой сторон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Включение
Если автомобиль оснащен 7-
дюймовым цветным информацион‐
ным дисплеем: выберите
« Наблюдение в слепых зонах » на
информационном дисплее и вклю‐
чите данную функцию.
Если автомобиль оснащен 8-
дюймовым цветным информацион‐ ным дисплеем: нажмите Í. На
информационном дисплее выбе‐
рите раздел « Системы помощи при
вождении » и затем « Наблюдение в
слепых зонах ». Включите функ‐
цию.
В комбинации приборов загорится
и будет постоянно гореть зеленым
светом индикатор B.

212Вождение и управление автомобилемПорядок работы
Если во время движения переднимходом система обнаружит автомо‐
биль в боковой мертвой зоне, в
наружном зеркале заднего вида с
соответствующей стороны заго‐
рится светодиод.
Светодиод загорается немед‐
ленно, если вас обгоняет другой
автомобиль.
Светодиод загорается с задерж‐
кой, если вы медленно обгоняете
другой автомобиль.
Условия работы
Для эффективной работы системы
должны быть соблюдены следую‐
щие условия:
● все автомобили движутся в одном направлении по сосед‐
ним полосам
● скорость движения вашего автомобиля составляет от
12 до 140 км/ч
● скорость вашего автомобиля превышает скорость обгоняе‐
мого автомобиля не более чем на 10 км/ч
● скорость обгоняющего вас автомобиля превышает
скорость вашего автомобиля
не более чем на 25 км/ч
● движение транспортного потока упорядочено
● движение осуществляется по прямой или слегка поворачи‐
вающей дороге
● автомобиль не буксирует прицепПредупреждения не выдаются в
следующих ситуациях:
● при проезде мимо неподвиж‐ ных объектов, например
припаркованных автомобилей,
барьеров, фонарных столбов,
дорожных знаков и пр.
● при встречном разъезде с другими автомобилями
● автомобиль движется по изви‐ листой дороге или проходит
крутой поворот
● при совершении обгона длин‐ номерного транспортного
средства, например грузового
автомобиля или автобуса, или
когда такое ТС обгоняет вас,
если данное транспортное
средство одновременно нахо‐
дится в мертвой зоне и в
прямом поле зрения водителя.
● в условиях плотного транс‐ портного потока, когда находя‐
щиеся впереди транспортные
средства могут быть приняты

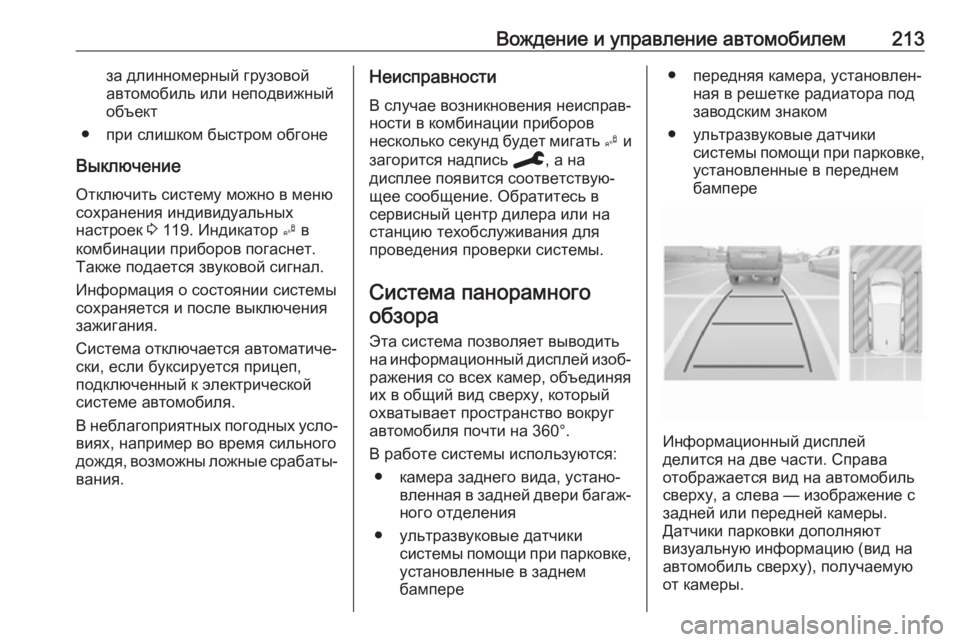

Вождение и управление автомобилем213за длинномерный грузовой
автомобиль или неподвижный
объект
● при слишком быстром обгоне
Выключение Отключить систему можно в меню
сохранения индивидуальных
настроек 3 119. Индикатор B в
комбинации приборов погаснет.
Также подается звуковой сигнал.
Информация о состоянии системы
сохраняется и после выключения
зажигания.
Система отключается автоматиче‐
ски, если буксируется прицеп,
подключенный к электрической
системе автомобиля.
В неблагоприятных погодных усло‐
виях, например во время сильного
дождя, возможны ложные срабаты‐
вания.Неисправности
В случае возникновения неисправ‐
ности в комбинации приборов
несколько секунд будет мигать B и
загорится надпись C, а на
дисплее появится соответствую‐
щее сообщение. Обратитесь в
сервисный центр дилера или на
станцию техобслуживания для
проведения проверки системы.
Система панорамного обзора
Эта система позволяет выводитьна информационный дисплей изоб‐
ражения со всех камер, объединяя их в общий вид сверху, который
охватывает пространство вокруг
автомобиля почти на 360°.
В работе системы используются: ● камера заднего вида, устано‐ вленная в задней двери багаж‐ного отделения
● ультразвуковые датчики системы помощи при парковке,установленные в заднем
бампере● передняя камера, установлен‐ ная в решетке радиатора под
заводским знаком
● ультразвуковые датчики системы помощи при парковке,установленные в переднем
бампере
Информационный дисплей
делится на две части. Справа
отображается вид на автомобиль сверху, а слева — изображение с
задней или передней камеры.
Датчики парковки дополняют
визуальную информацию (вид на
автомобиль сверху), получаемую
от камеры.

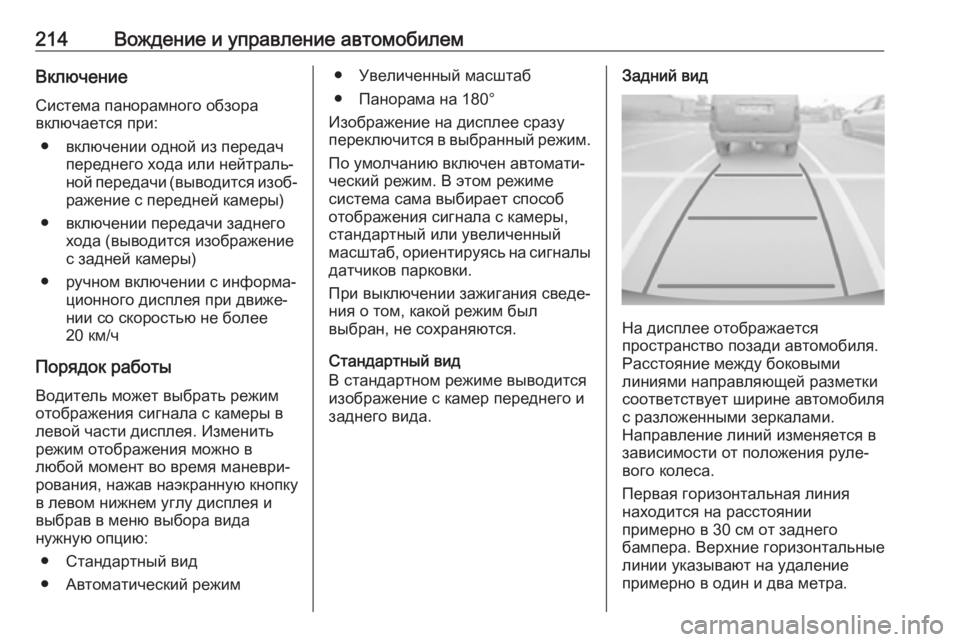

214Вождение и управление автомобилемВключение
Система панорамного обзора
включается при:
● включении одной из передач переднего хода или нейтраль‐
ной передачи (выводится изоб‐
ражение с передней камеры)
● включении передачи заднего хода (выводится изображение
с задней камеры)
● ручном включении с информа‐ ционного дисплея при движе‐
нии со скоростью не более
20 км/ч
Порядок работы Водитель может выбрать режим
отображения сигнала с камеры в
левой части дисплея. Изменить режим отображения можно в
любой момент во время маневри‐
рования, нажав наэкранную кнопку
в левом нижнем углу дисплея и
выбрав в меню выбора вида
нужную опцию:
● Стандартный вид
● Автоматический режим● Увеличенный масштаб
● Панорама на 180°
Изображение на дисплее сразу
переключится в выбранный режим.
По умолчанию включен автомати‐
ческий режим. В этом режиме
система сама выбирает способ
отображения сигнала с камеры,
стандартный или увеличенный
масштаб, ориентируясь на сигналы датчиков парковки.
При выключении зажигания сведе‐
ния о том, какой режим был
выбран, не сохраняются.
Стандартный вид
В стандартном режиме выводится
изображение с камер переднего и
заднего вида.Задний вид
На дисплее отображается
пространство позади автомобиля.
Расстояние между боковыми
линиями направляющей разметки
соответствует ширине автомобиля
с разложенными зеркалами.
Направление линий изменяется в
зависимости от положения руле‐
вого колеса.
Первая горизонтальная линия
находится на расстоянии
примерно в 30 см от заднего
бампера. Верхние горизонтальные
линии указывают на удаление
примерно в один и два метра.

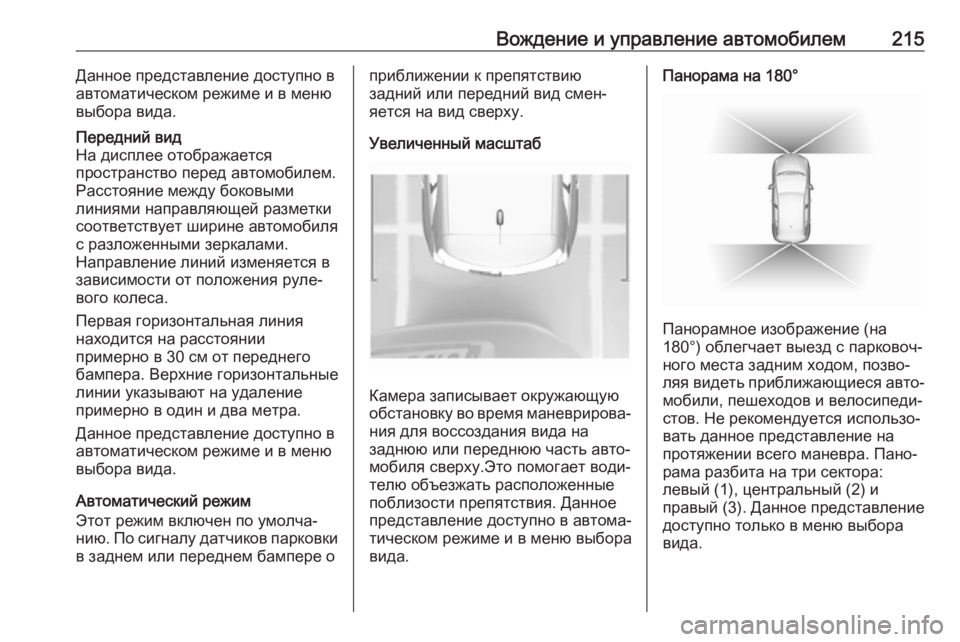

Вождение и управление автомобилем215Данное представление доступно в
автоматическом режиме и в меню выбора вида.Передний вид
На дисплее отображается
пространство перед автомобилем.
Расстояние между боковыми
линиями направляющей разметки
соответствует ширине автомобиля
с разложенными зеркалами.
Направление линий изменяется в
зависимости от положения руле‐
вого колеса.
Первая горизонтальная линия
находится на расстоянии
примерно в 30 см от переднего
бампера. Верхние горизонтальные
линии указывают на удаление
примерно в один и два метра.
Данное представление доступно в
автоматическом режиме и в меню
выбора вида.
Автоматический режим
Этот режим включен по умолча‐
нию. По сигналу датчиков парковки
в заднем или переднем бампере о
приближении к препятствию
задний или передний вид смен‐
яется на вид сверху.
Увеличенный масштаб
Камера записывает окружающую
обстановку во время маневрирова‐
ния для воссоздания вида на
заднюю или переднюю часть авто‐
мобиля сверху.Это помогает води‐
телю объезжать расположенные
поблизости препятствия. Данное
представление доступно в автома‐
тическом режиме и в меню выбора
вида.
Панорама на 180°
Панорамное изображение (на
180°) облегчает выезд с парковоч‐
ного места задним ходом, позво‐
ляя видеть приближающиеся авто‐
мобили, пешеходов и велосипеди‐
стов. Не рекомендуется использо‐
вать данное представление на
протяжении всего маневра. Пано‐
рама разбита на три сектора:
левый (1), центральный (2) и
правый (3). Данное представление
доступно только в меню выбора
вида.

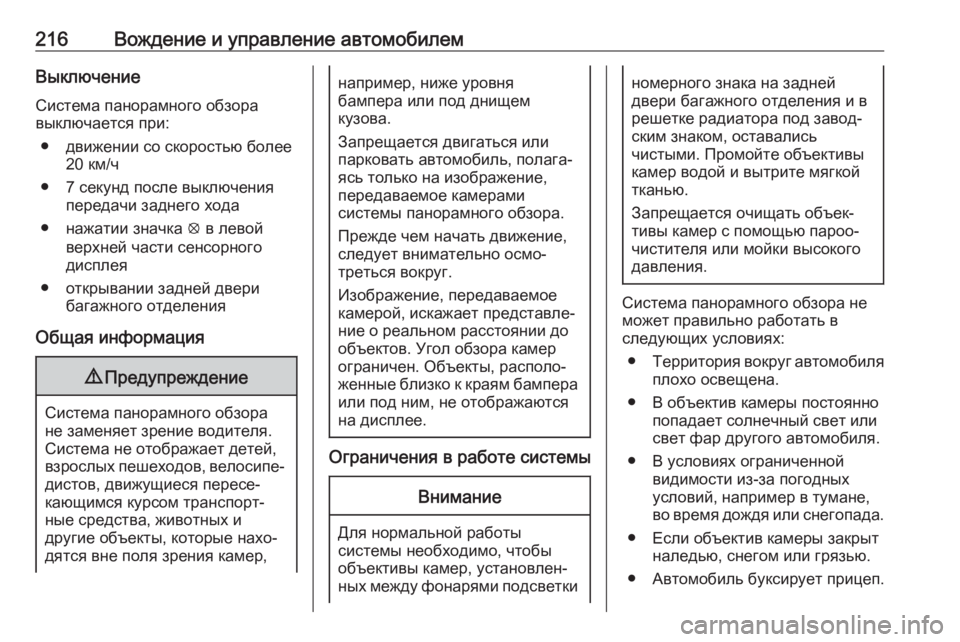

216Вождение и управление автомобилемВыключение
Система панорамного обзора
выключается при:
● движении со скоростью более 20 км/ч
● 7 секунд после выключения передачи заднего хода
● нажатии значка q в левой
верхней части сенсорного
дисплея
● открывании задней двери багажного отделения
Общая информация9 Предупреждение
Система панорамного обзора
не заменяет зрение водителя. Система не отображает детей,
взрослых пешеходов, велосипе‐ дистов, движущиеся пересе‐
кающимся курсом транспорт‐
ные средства, животных и
другие объекты, которые нахо‐
дятся вне поля зрения камер,
например, ниже уровня
бампера или под днищем
кузова.
Запрещается двигаться или
парковать автомобиль, полага‐
ясь только на изображение,
передаваемое камерами
системы панорамного обзора.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Изображение, передаваемое
камерой, искажает представле‐
ние о реальном расстоянии до объектов. Угол обзора камер
ограничен. Объекты, располо‐ женные близко к краям бампера
или под ним, не отображаются
на дисплее.
Ограничения в работе системы
Внимание
Для нормальной работы
системы необходимо, чтобы
объективы камер, установлен‐
ных между фонарями подсветки
номерного знака на задней
двери багажного отделения и в
решетке радиатора под завод‐
ским знаком, оставались
чистыми. Промойте объективы
камер водой и вытрите мягкой
тканью.
Запрещается очищать объек‐ тивы камер с помощью пароо‐
чистителя или мойки высокого
давления.
Система панорамного обзора не
может правильно работать в
следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
● Автомобиль буксирует прицеп.

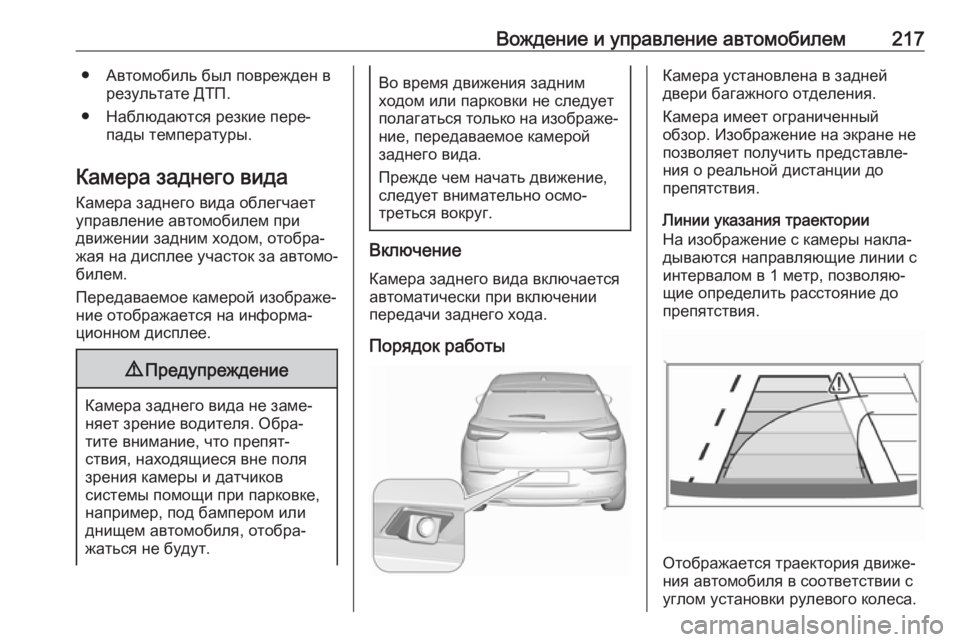

Вождение и управление автомобилем217● Автомобиль был поврежден врезультате ДТП.
● Наблюдаются резкие пере‐ пады температуры.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐ билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы помощи при парковке,
например, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Во время движения задним
ходом или парковки не следует
полагаться только на изображе‐ ние, передаваемое камерой
заднего вида.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Включение
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы
Камера установлена в задней
двери багажного отделения.
Камера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Линии указания траектории
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐
щие определить расстояние до
препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.

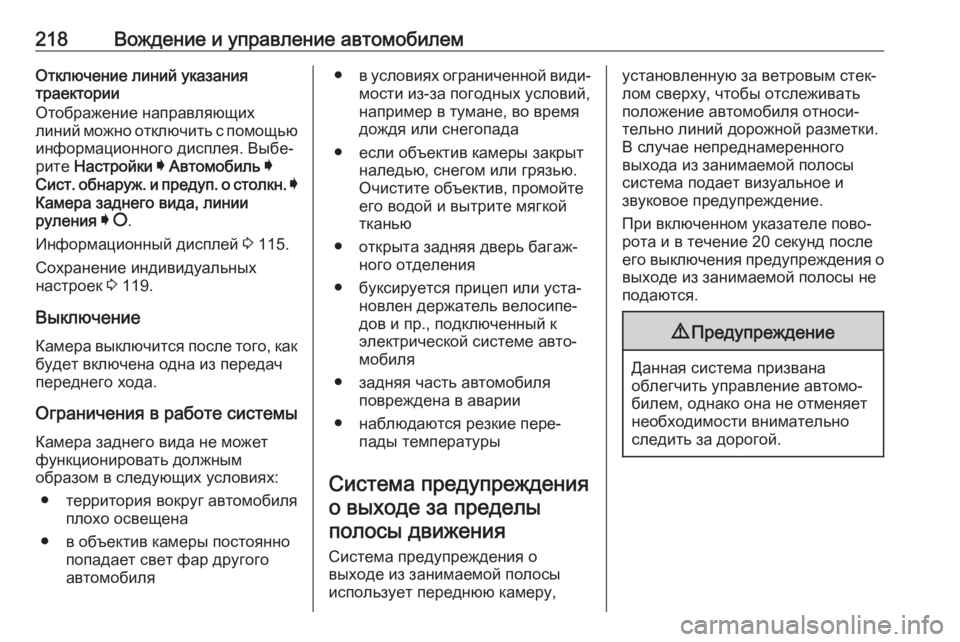

218Вождение и управление автомобилемОтключение линий указания
траектории
Отображение направляющих
линий можно отключить с помощью
информационного дисплея. Выбе‐
рите Настройки I Автомобиль I
Сист. обнаруж. и предуп. о столкн. I
Камера заднего вида, линии
руления I § .
Информационный дисплей 3 115.
Сохранение индивидуальных
настроек 3 119.
Выключение
Камера выключится после того, как
будет включена одна из передач
переднего хода.
Ограничения в работе системы Камера заднего вида не может
функционировать должным
образом в следующих условиях:
● территория вокруг автомобиля плохо освещена
● в объектив камеры постоянно попадает свет фар другого
автомобиля● в условиях ограниченной види‐
мости из-за погодных условий,
например в тумане, во время
дождя или снегопада
● если объектив камеры закрыт наледью, снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой тканью
● открыта задняя дверь багаж‐ ного отделения
● буксируется прицеп или уста‐ новлен держатель велосипе‐
дов и пр., подключенный к
электрической системе авто‐
мобиля
● задняя часть автомобиля повреждена в аварии
● наблюдаются резкие пере‐ пады температуры
Система предупреждения о выходе за пределыполосы движения
Система предупреждения о
выходе из занимаемой полосы
использует переднюю камеру,установленную за ветровым стек‐
лом сверху, чтобы отслеживать
положение автомобиля относи‐
тельно линий дорожной разметки.
В случае непреднамеренного
выхода из занимаемой полосы
система подает визуальное и
звуковое предупреждение.
При включенном указателе пово‐
рота и в течение 20 секунд после
его выключения предупреждения о
выходе из занимаемой полосы не
подаются.9 Предупреждение
Данная система призвана
облегчить управление автомо‐
билем, однако она не отменяет
необходимости внимательно
следить за дорогой.
