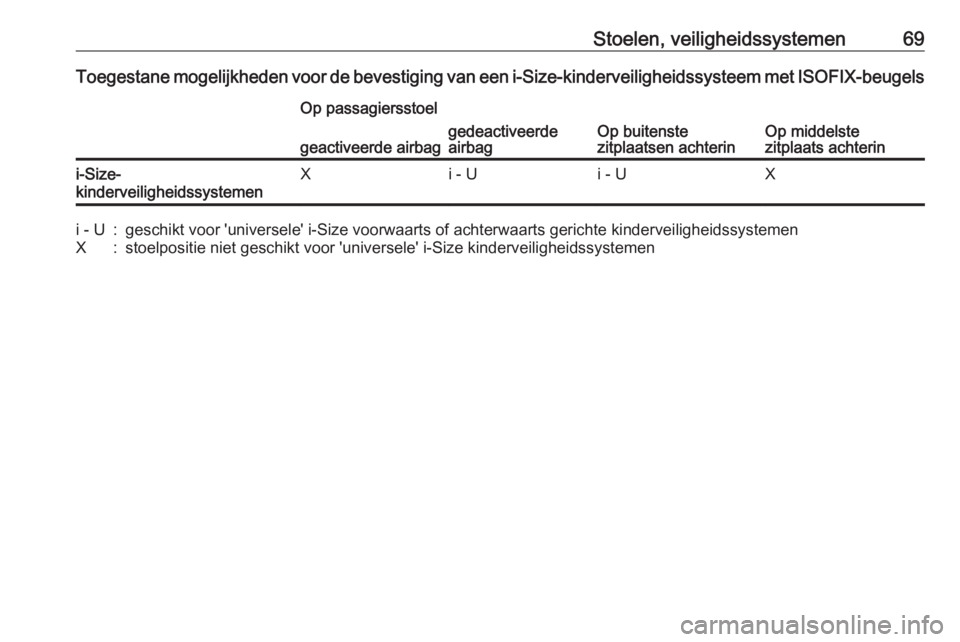

Page 71 of 285
Stoelen, veiligheidssystemen69Toegestane mogelijkheden voor de bevestiging van een i-Size-kinderveiligheidssysteem met ISOFIX-beugelsOp passagiersstoel
Op buitenste
zitplaatsen achterinOp middelste
zitplaats achteringeactiveerde airbaggedeactiveerde
airbagi-Size-
kinderveiligheidssystemenXi - Ui - UXi - U:geschikt voor 'universele' i-Size voorwaarts of achterwaarts gerichte kinderveiligheidssystemenX:stoelpositie niet geschikt voor 'universele' i-Size kinderveiligheidssystemen
Page 72 of 285

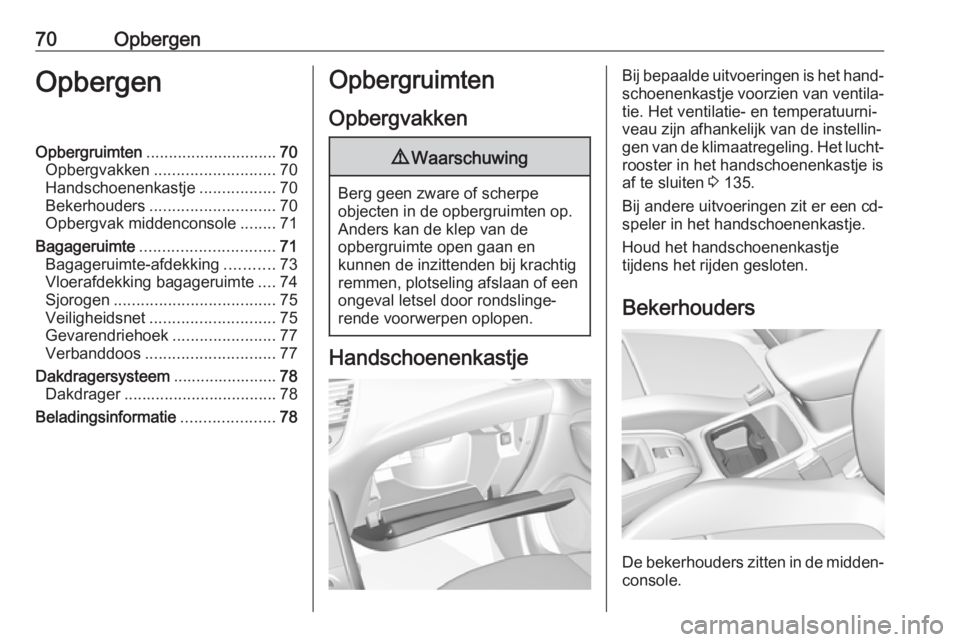

70OpbergenOpbergenOpbergruimten............................. 70
Opbergvakken ........................... 70
Handschoenenkastje .................70
Bekerhouders ............................ 70
Opbergvak middenconsole ........71
Bagageruimte .............................. 71
Bagageruimte-afdekking ...........73
Vloerafdekking bagageruimte ....74
Sjorogen .................................... 75
Veiligheidsnet ............................ 75
Gevarendriehoek .......................77
Verbanddoos ............................. 77
Dakdragersysteem .......................78
Dakdrager .................................. 78
Beladingsinformatie .....................78Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe
objecten in de opbergruimten op.
Anders kan de klep van de
opbergruimte open gaan en
kunnen de inzittenden bij krachtig
remmen, plotseling afslaan of een ongeval letsel door rondslinge‐
rende voorwerpen oplopen.
Handschoenenkastje
Bij bepaalde uitvoeringen is het hand‐ schoenenkastje voorzien van ventila‐
tie. Het ventilatie- en temperatuurni‐
veau zijn afhankelijk van de instellin‐ gen van de klimaatregeling. Het lucht‐ rooster in het handschoenenkastje is
af te sluiten 3 135.
Bij andere uitvoeringen zit er een cd- speler in het handschoenenkastje.
Houd het handschoenenkastje
tijdens het rijden gesloten.
Bekerhouders
De bekerhouders zitten in de midden‐
console.

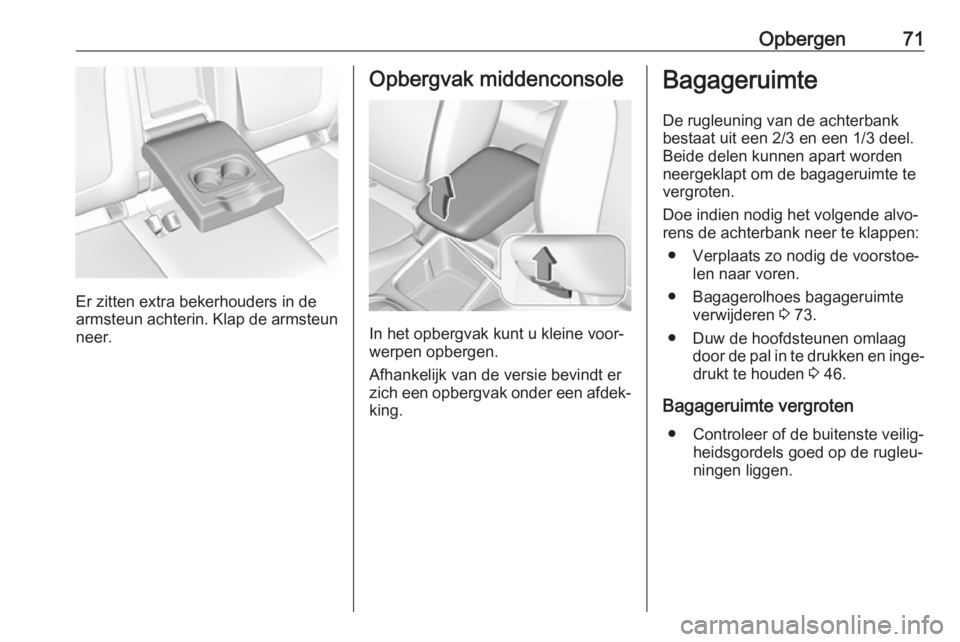

Page 73 of 285
Opbergen71
Er zitten extra bekerhouders in de
armsteun achterin. Klap de armsteun neer.
Opbergvak middenconsole
In het opbergvak kunt u kleine voor‐
werpen opbergen.
Afhankelijk van de versie bevindt er
zich een opbergvak onder een afdek‐
king.
Bagageruimte
De rugleuning van de achterbankbestaat uit een 2/3 en een 1/3 deel.Beide delen kunnen apart worden
neergeklapt om de bagageruimte te
vergroten.
Doe indien nodig het volgende alvo‐
rens de achterbank neer te klappen:
● Verplaats zo nodig de voorstoe‐ len naar voren.
● Bagagerolhoes bagageruimte verwijderen 3 73.
● Duw de hoofdsteunen omlaag door de pal in te drukken en inge‐drukt te houden 3 46.
Bagageruimte vergroten ● Controleer of de buitenste veilig‐ heidsgordels goed op de rugleu‐
ningen liggen.

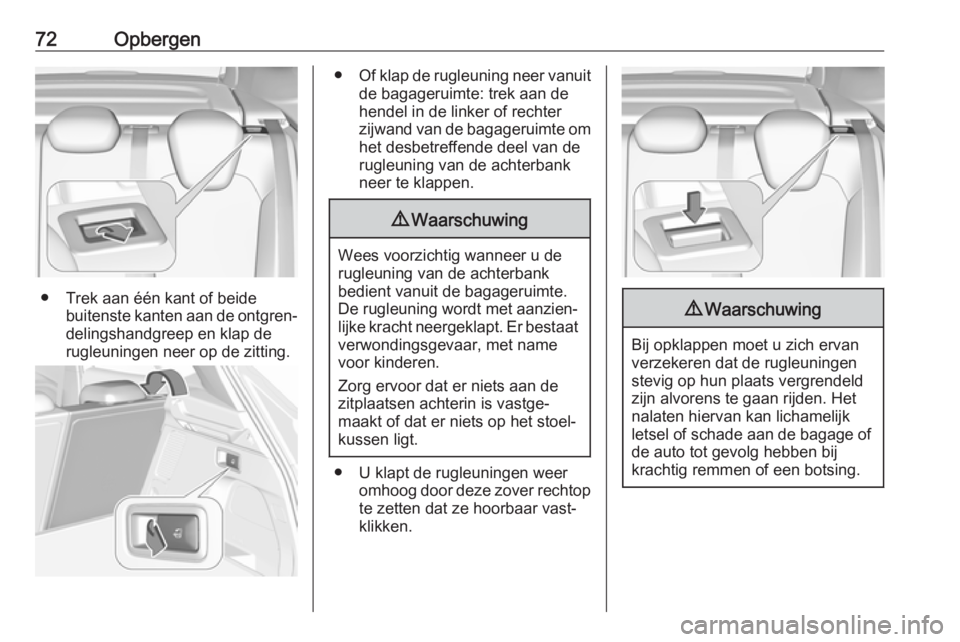

Page 74 of 285
72Opbergen
● Trek aan één kant of beidebuitenste kanten aan de ontgren‐
delingshandgreep en klap de
rugleuningen neer op de zitting.
● Of klap de rugleuning neer vanuit
de bagageruimte: trek aan de
hendel in de linker of rechter
zijwand van de bagageruimte om
het desbetreffende deel van de rugleuning van de achterbankneer te klappen.9 Waarschuwing
Wees voorzichtig wanneer u de
rugleuning van de achterbank
bedient vanuit de bagageruimte. De rugleuning wordt met aanzien‐ lijke kracht neergeklapt. Er bestaat
verwondingsgevaar, met name voor kinderen.
Zorg ervoor dat er niets aan de
zitplaatsen achterin is vastge‐
maakt of dat er niets op het stoel‐
kussen ligt.
● U klapt de rugleuningen weer omhoog door deze zover rechtopte zetten dat ze hoorbaar vast‐
klikken.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of de auto tot gevolg hebben bij
krachtig remmen of een botsing.

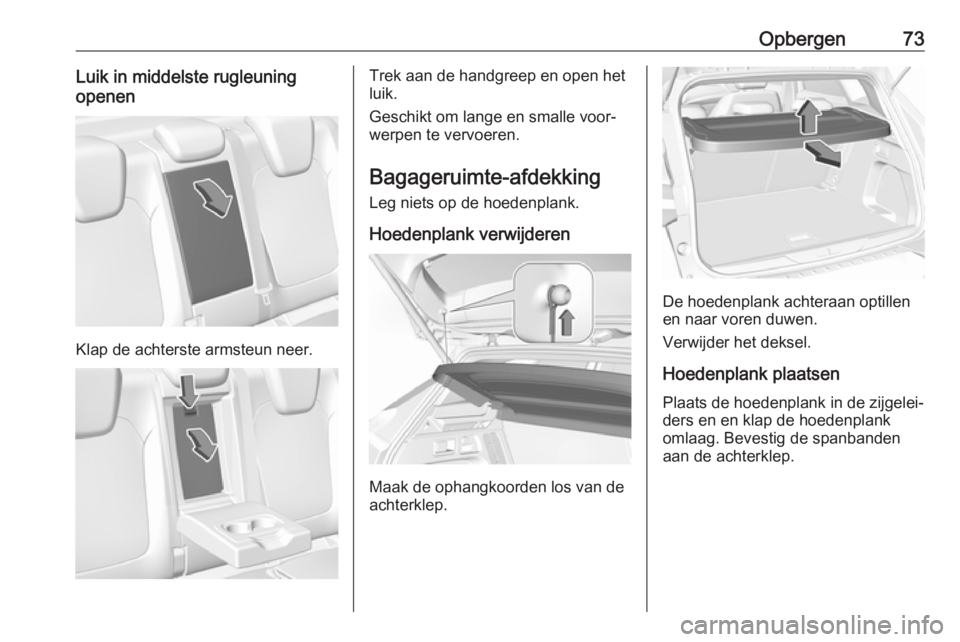

Page 75 of 285
Opbergen73Luik in middelste rugleuning
openen
Klap de achterste armsteun neer.
Trek aan de handgreep en open het
luik.
Geschikt om lange en smalle voor‐ werpen te vervoeren.
Bagageruimte-afdekking Leg niets op de hoedenplank.
Hoedenplank verwijderen
Maak de ophangkoorden los van de
achterklep.
De hoedenplank achteraan optillen
en naar voren duwen.
Verwijder het deksel.
Hoedenplank plaatsen Plaats de hoedenplank in de zijgelei‐
ders en en klap de hoedenplank
omlaag. Bevestig de spanbanden
aan de achterklep.

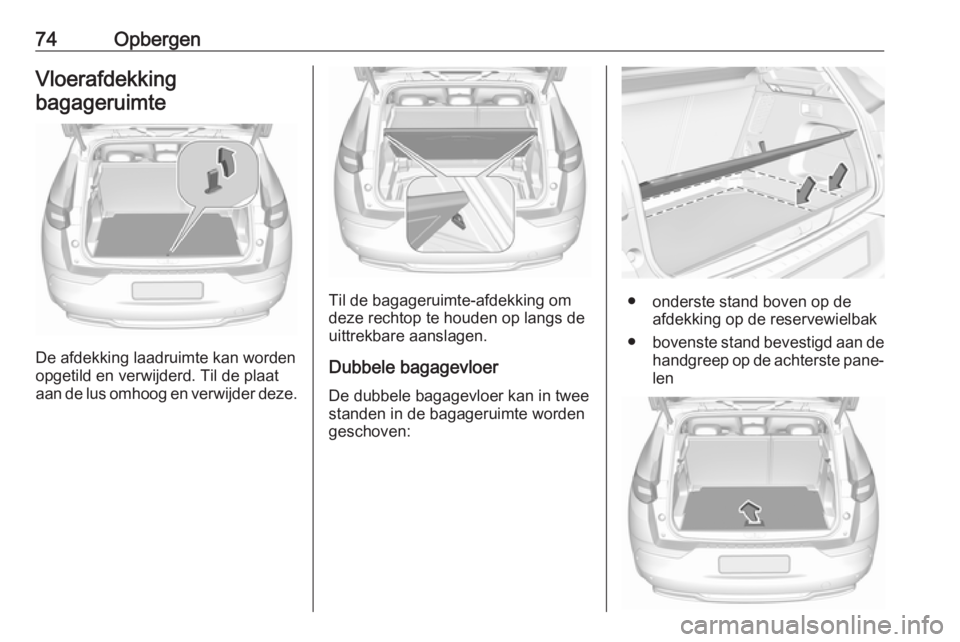

Page 76 of 285
74OpbergenVloerafdekking
bagageruimte
De afdekking laadruimte kan worden
opgetild en verwijderd. Til de plaat aan de lus omhoog en verwijder deze.
Til de bagageruimte-afdekking om
deze rechtop te houden op langs de
uittrekbare aanslagen.
Dubbele bagagevloerDe dubbele bagagevloer kan in twee
standen in de bagageruimte worden
geschoven:● onderste stand boven op de afdekking op de reservewielbak
● bovenste stand bevestigd aan de
handgreep op de achterste pane‐len
Page 77 of 285

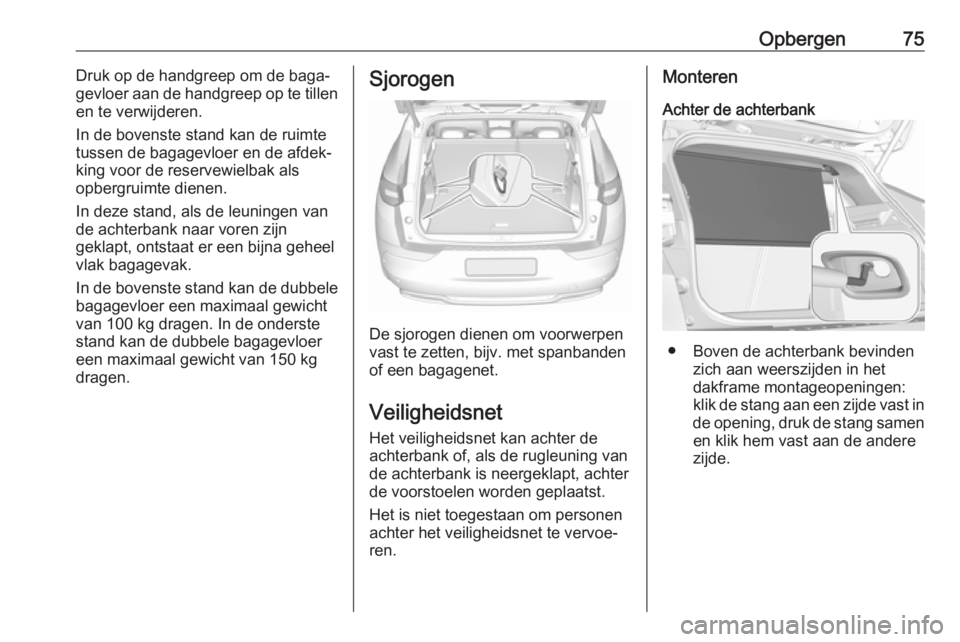

Opbergen75Druk op de handgreep om de baga‐
gevloer aan de handgreep op te tillen
en te verwijderen.
In de bovenste stand kan de ruimte
tussen de bagagevloer en de afdek‐
king voor de reservewielbak als
opbergruimte dienen.
In deze stand, als de leuningen van
de achterbank naar voren zijn
geklapt, ontstaat er een bijna geheel
vlak bagagevak.
In de bovenste stand kan de dubbele bagagevloer een maximaal gewicht
van 100 kg dragen. In de onderste
stand kan de dubbele bagagevloer
een maximaal gewicht van 150 kg dragen.Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
Veiligheidsnet Het veiligheidsnet kan achter de
achterbank of, als de rugleuning van
de achterbank is neergeklapt, achter
de voorstoelen worden geplaatst.
Het is niet toegestaan om personen achter het veiligheidsnet te vervoe‐
ren.
Monteren
Achter de achterbank
● Boven de achterbank bevinden zich aan weerszijden in het
dakframe montageopeningen:
klik de stang aan een zijde vast in
de opening, druk de stang samen en klik hem vast aan de andere
zijde.

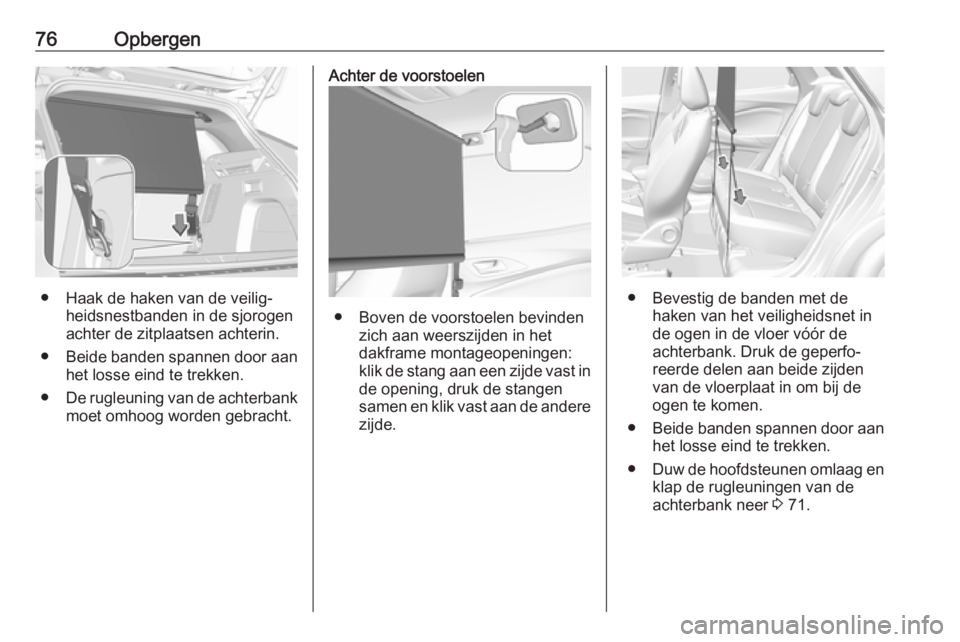

Page 78 of 285
76Opbergen
● Haak de haken van de veilig‐heidsnestbanden in de sjorogen
achter de zitplaatsen achterin.
● Beide banden spannen door aan
het losse eind te trekken.
● De rugleuning van de achterbank
moet omhoog worden gebracht.
Achter de voorstoelen
● Boven de voorstoelen bevinden zich aan weerszijden in het
dakframe montageopeningen:
klik de stang aan een zijde vast in
de opening, druk de stangen
samen en klik vast aan de andere zijde.
● Bevestig de banden met de haken van het veiligheidsnet inde ogen in de vloer vóór de
achterbank. Druk de geperfo‐
reerde delen aan beide zijden
van de vloerplaat in om bij de
ogen te komen.
● Beide banden spannen door aan
het losse eind te trekken.
● Duw de hoofdsteunen omlaag en
klap de rugleuningen van de
achterbank neer 3 71.

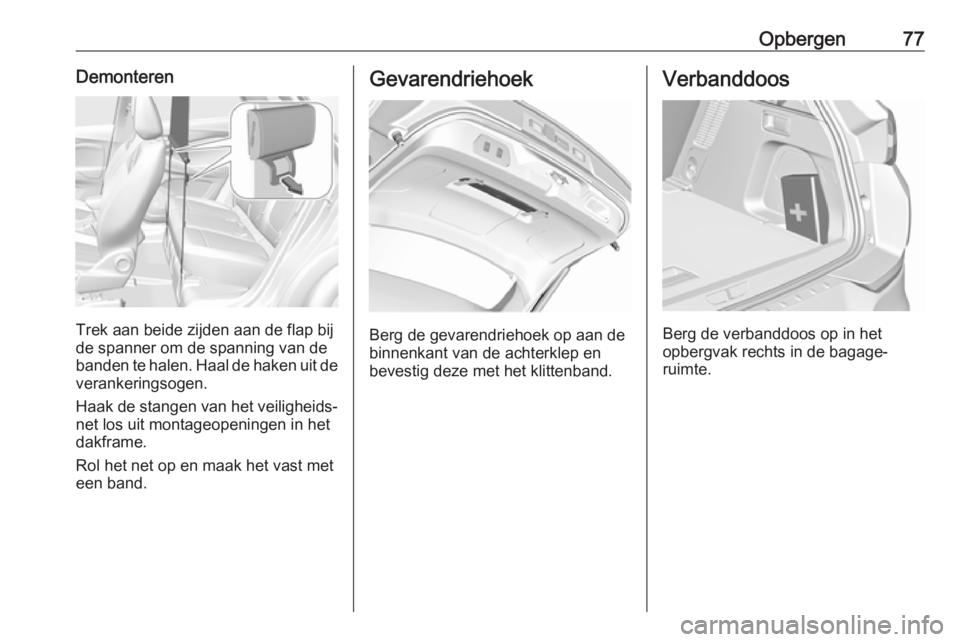

Page 79 of 285
Opbergen77Demonteren
Trek aan beide zijden aan de flap bij
de spanner om de spanning van de
banden te halen. Haal de haken uit de
verankeringsogen.
Haak de stangen van het veiligheids‐ net los uit montageopeningen in hetdakframe.
Rol het net op en maak het vast met
een band.
Gevarendriehoek
Berg de gevarendriehoek op aan de
binnenkant van de achterklep en
bevestig deze met het klittenband.
Verbanddoos
Berg de verbanddoos op in het
opbergvak rechts in de bagage‐
ruimte.

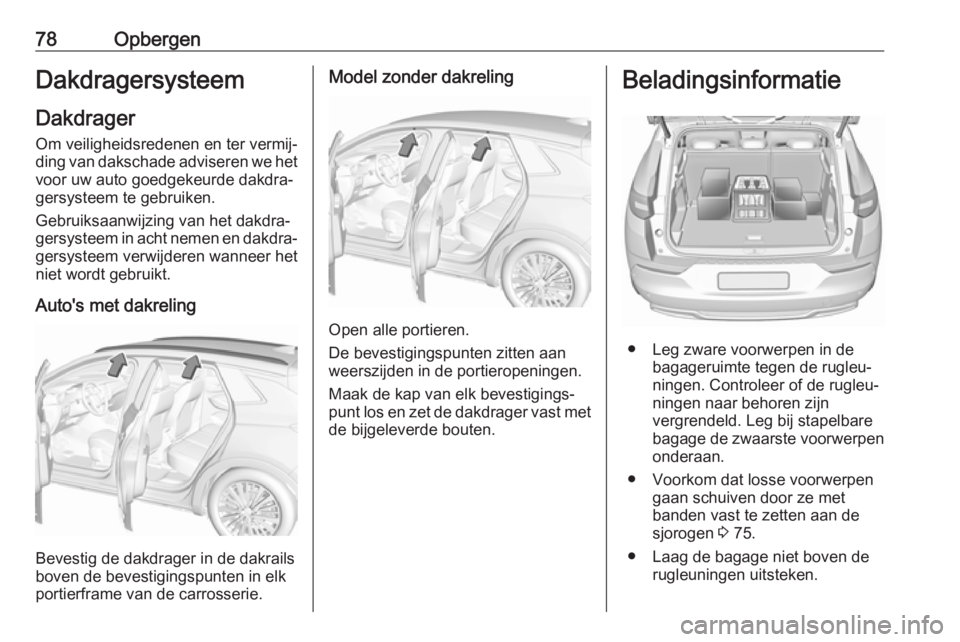

Page 80 of 285
78OpbergenDakdragersysteem
Dakdrager Om veiligheidsredenen en ter vermij‐ding van dakschade adviseren we het
voor uw auto goedgekeurde dakdra‐
gersysteem te gebruiken.
Gebruiksaanwijzing van het dakdra‐
gersysteem in acht nemen en dakdra‐ gersysteem verwijderen wanneer het
niet wordt gebruikt.
Auto's met dakreling
Bevestig de dakdrager in de dakrails
boven de bevestigingspunten in elk
portierframe van de carrosserie.
Model zonder dakreling
Open alle portieren.
De bevestigingspunten zitten aan weerszijden in de portieropeningen.
Maak de kap van elk bevestigings‐
punt los en zet de dakdrager vast met
de bijgeleverde bouten.
Beladingsinformatie
● Leg zware voorwerpen in de bagageruimte tegen de rugleu‐ningen. Controleer of de rugleu‐
ningen naar behoren zijn
vergrendeld. Leg bij stapelbare
bagage de zwaarste voorwerpen
onderaan.
● Voorkom dat losse voorwerpen gaan schuiven door ze met
banden vast te zetten aan de
sjorogen 3 75.
● Laag de bagage niet boven de rugleuningen uitsteken.
