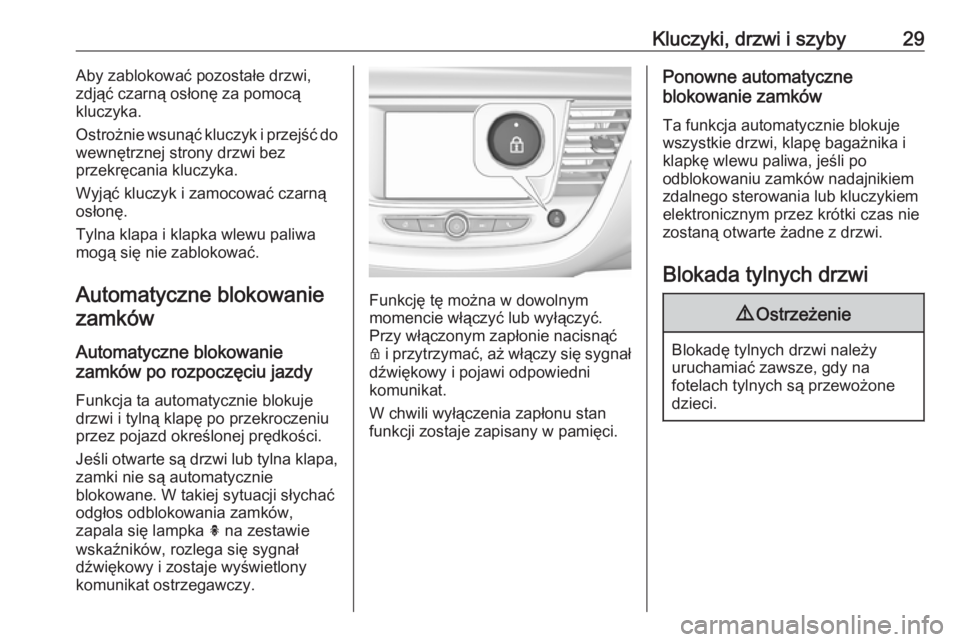

Kluczyki, drzwi i szyby29Aby zablokować pozostałe drzwi,
zdjąć czarną osłonę za pomocą
kluczyka.
Ostrożnie wsunąć kluczyk i przejść do
wewnętrznej strony drzwi bez
przekręcania kluczyka.
Wyjąć kluczyk i zamocować czarną
osłonę.
Tylna klapa i klapka wlewu paliwa
mogą się nie zablokować.
Automatyczne blokowanie zamków
Automatyczne blokowanie
zamków po rozpoczęciu jazdy
Funkcja ta automatycznie blokuje
drzwi i tylną klapę po przekroczeniu
przez pojazd określonej prędkości.
Jeśli otwarte są drzwi lub tylna klapa, zamki nie są automatycznie
blokowane. W takiej sytuacji słychać
odgłos odblokowania zamków,
zapala się lampka h na zestawie
wskaźników, rozlega się sygnał
dźwiękowy i zostaje wyświetlony
komunikat ostrzegawczy.
Funkcję tę można w dowolnym
momencie włączyć lub wyłączyć.
Przy włączonym zapłonie nacisnąć
Q i przytrzymać, aż włączy się sygnał
dźwiękowy i pojawi odpowiedni
komunikat.
W chwili wyłączenia zapłonu stan
funkcji zostaje zapisany w pamięci.
Ponowne automatyczne
blokowanie zamków
Ta funkcja automatycznie blokuje
wszystkie drzwi, klapę bagażnika i
klapkę wlewu paliwa, jeśli po
odblokowaniu zamków nadajnikiem
zdalnego sterowania lub kluczykiem
elektronicznym przez krótki czas nie
zostaną otwarte żadne z drzwi.
Blokada tylnych drzwi9 Ostrzeżenie
Blokadę tylnych drzwi należy
uruchamiać zawsze, gdy na
fotelach tylnych są przewożone
dzieci.
Page 32 of 311

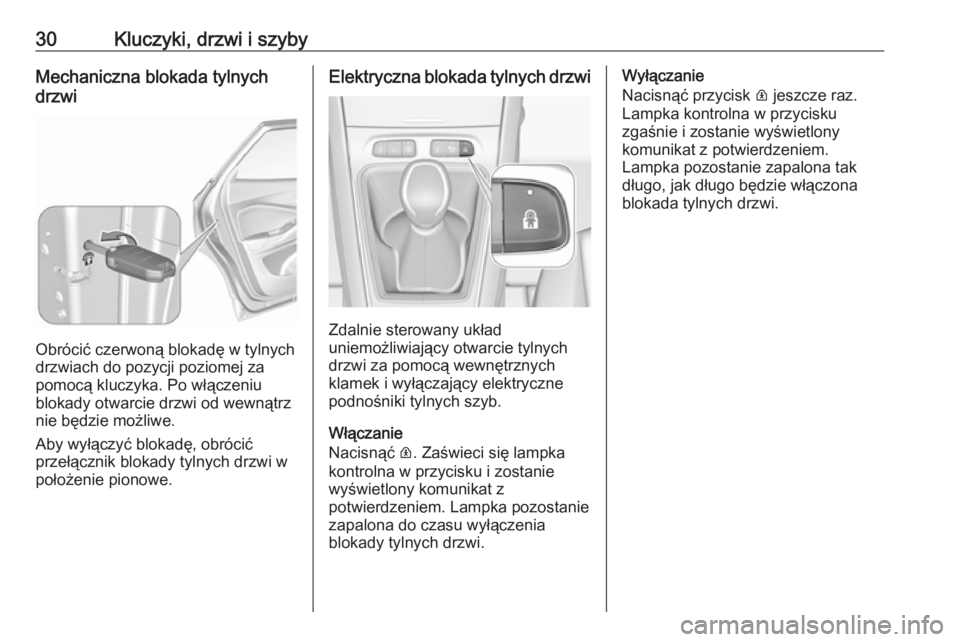

30Kluczyki, drzwi i szybyMechaniczna blokada tylnych
drzwi
Obrócić czerwoną blokadę w tylnych
drzwiach do pozycji poziomej za
pomocą kluczyka. Po włączeniu
blokady otwarcie drzwi od wewnątrz
nie będzie możliwe.
Aby wyłączyć blokadę, obrócić
przełącznik blokady tylnych drzwi w
położenie pionowe.
Elektryczna blokada tylnych drzwi
Zdalnie sterowany układ
uniemożliwiający otwarcie tylnych
drzwi za pomocą wewnętrznych
klamek i wyłączający elektryczne
podnośniki tylnych szyb.
Włączanie
Nacisnąć R. Zaświeci się lampka
kontrolna w przycisku i zostanie
wyświetlony komunikat z
potwierdzeniem. Lampka pozostanie zapalona do czasu wyłączenia
blokady tylnych drzwi.
Wyłączanie
Nacisnąć przycisk R jeszcze raz.
Lampka kontrolna w przycisku
zgaśnie i zostanie wyświetlony
komunikat z potwierdzeniem.
Lampka pozostanie zapalona tak
długo, jak długo będzie włączona
blokada tylnych drzwi.
Page 33 of 311

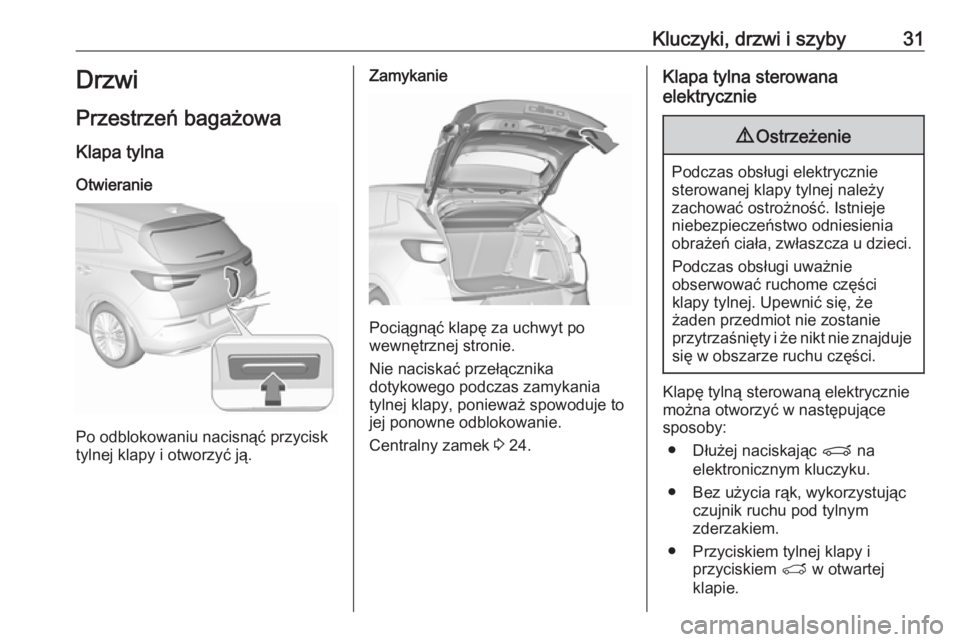

Kluczyki, drzwi i szyby31Drzwi
Przestrzeń bagażowa
Klapa tylna
Otwieranie
Po odblokowaniu nacisnąć przycisk
tylnej klapy i otworzyć ją.
Zamykanie
Pociągnąć klapę za uchwyt po
wewnętrznej stronie.
Nie naciskać przełącznika
dotykowego podczas zamykania
tylnej klapy, ponieważ spowoduje to
jej ponowne odblokowanie.
Centralny zamek 3 24.
Klapa tylna sterowana
elektrycznie9 Ostrzeżenie
Podczas obsługi elektrycznie
sterowanej klapy tylnej należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Podczas obsługi uważnie
obserwować ruchome części
klapy tylnej. Upewnić się, że
żaden przedmiot nie zostanie
przytrzaśnięty i że nikt nie znajduje się w obszarze ruchu części.
Klapę tylną sterowaną elektrycznie
można otworzyć w następujące
sposoby:
● Dłużej naciskając P na
elektronicznym kluczyku.
● Bez użycia rąk, wykorzystując czujnik ruchu pod tylnym
zderzakiem.
● Przyciskiem tylnej klapy i przyciskiem T w otwartej
klapie.
Page 34 of 311

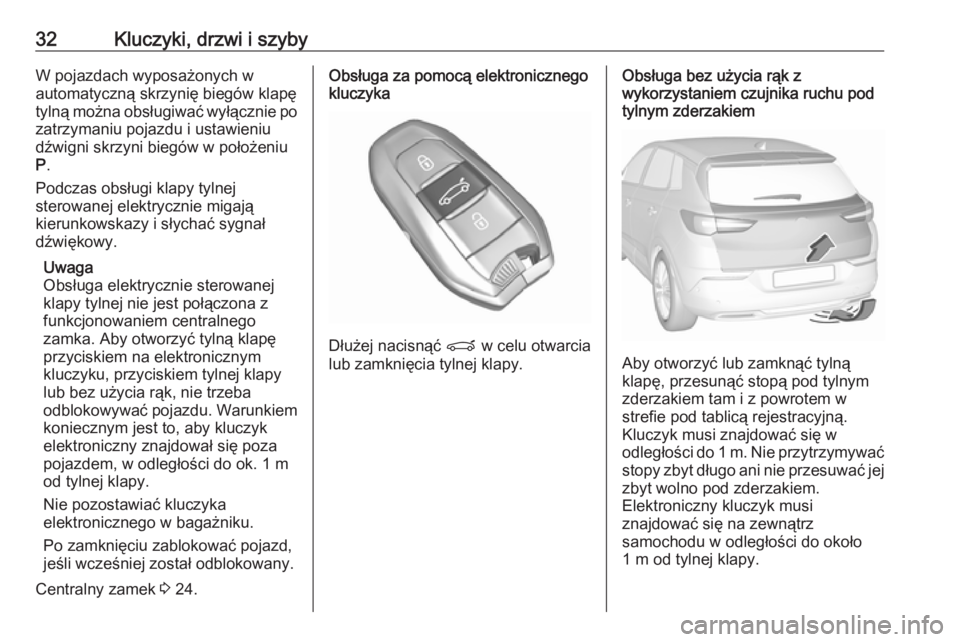

32Kluczyki, drzwi i szybyW pojazdach wyposażonych w
automatyczną skrzynię biegów klapę
tylną można obsługiwać wyłącznie po zatrzymaniu pojazdu i ustawieniudźwigni skrzyni biegów w położeniu
P .
Podczas obsługi klapy tylnej
sterowanej elektrycznie migają
kierunkowskazy i słychać sygnał
dźwiękowy.
Uwaga
Obsługa elektrycznie sterowanej
klapy tylnej nie jest połączona z
funkcjonowaniem centralnego
zamka. Aby otworzyć tylną klapę
przyciskiem na elektronicznym
kluczyku, przyciskiem tylnej klapy
lub bez użycia rąk, nie trzeba
odblokowywać pojazdu. Warunkiem
koniecznym jest to, aby kluczyk
elektroniczny znajdował się poza
pojazdem, w odległości do ok. 1 m
od tylnej klapy.
Nie pozostawiać kluczyka
elektronicznego w bagażniku.
Po zamknięciu zablokować pojazd,
jeśli wcześniej został odblokowany.
Centralny zamek 3 24.Obsługa za pomocą elektronicznego
kluczyka
Dłużej nacisnąć P w celu otwarcia
lub zamknięcia tylnej klapy.
Obsługa bez użycia rąk z
wykorzystaniem czujnika ruchu pod
tylnym zderzakiem
Aby otworzyć lub zamknąć tylną
klapę, przesunąć stopą pod tylnym
zderzakiem tam i z powrotem w
strefie pod tablicą rejestracyjną.
Kluczyk musi znajdować się w
odległości do 1 m. Nie przytrzymywać stopy zbyt długo ani nie przesuwać jej
zbyt wolno pod zderzakiem.
Elektroniczny kluczyk musi
znajdować się na zewnątrz
samochodu w odległości do około
1 m od tylnej klapy.
Page 35 of 311

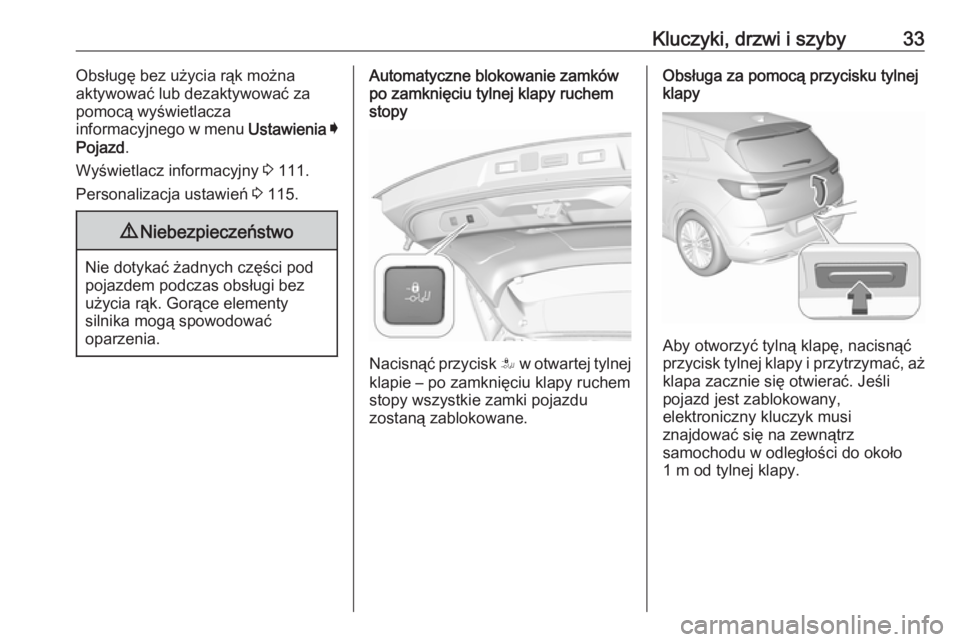

Kluczyki, drzwi i szyby33Obsługę bez użycia rąk można
aktywować lub dezaktywować za
pomocą wyświetlacza
informacyjnego w menu Ustawienia I
Pojazd .
Wyświetlacz informacyjny 3 111.
Personalizacja ustawień 3 115.9 Niebezpieczeństwo
Nie dotykać żadnych części pod
pojazdem podczas obsługi bez
użycia rąk. Gorące elementy
silnika mogą spowodować
oparzenia.
Automatyczne blokowanie zamków
po zamknięciu tylnej klapy ruchem
stopy
Nacisnąć przycisk S w otwartej tylnej
klapie – po zamknięciu klapy ruchem
stopy wszystkie zamki pojazdu
zostaną zablokowane.
Obsługa za pomocą przycisku tylnej
klapy
Aby otworzyć tylną klapę, nacisnąć
przycisk tylnej klapy i przytrzymać, aż klapa zacznie się otwierać. Jeśli
pojazd jest zablokowany,
elektroniczny kluczyk musi
znajdować się na zewnątrz
samochodu w odległości do około 1 m od tylnej klapy.
Page 36 of 311

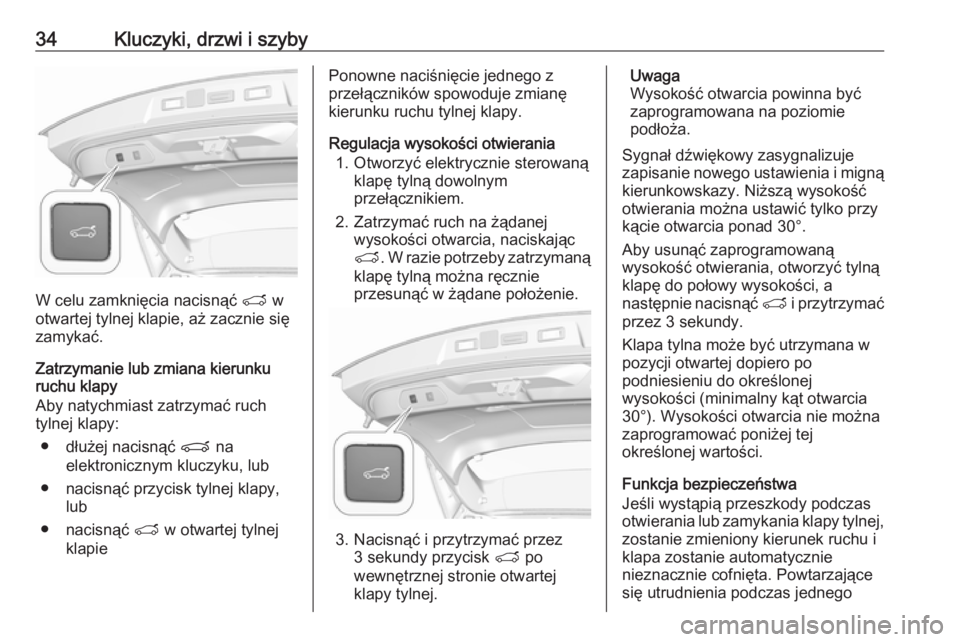

34Kluczyki, drzwi i szyby
W celu zamknięcia nacisnąć T w
otwartej tylnej klapie, aż zacznie się
zamykać.
Zatrzymanie lub zmiana kierunku
ruchu klapy
Aby natychmiast zatrzymać ruch
tylnej klapy:
● dłużej nacisnąć P na
elektronicznym kluczyku, lub
● nacisnąć przycisk tylnej klapy, lub
● nacisnąć T w otwartej tylnej
klapie
Ponowne naciśnięcie jednego z przełączników spowoduje zmianę
kierunku ruchu tylnej klapy.
Regulacja wysokości otwierania 1. Otworzyć elektrycznie sterowaną klapę tylną dowolnym
przełącznikiem.
2. Zatrzymać ruch na żądanej wysokości otwarcia, naciskając
T . W razie potrzeby zatrzymaną
klapę tylną można ręcznie
przesunąć w żądane położenie.
3. Nacisnąć i przytrzymać przez
3 sekundy przycisk T po
wewnętrznej stronie otwartej klapy tylnej.
Uwaga
Wysokość otwarcia powinna być zaprogramowana na poziomie
podłoża.
Sygnał dźwiękowy zasygnalizuje
zapisanie nowego ustawienia i migną
kierunkowskazy. Niższą wysokość
otwierania można ustawić tylko przy
kącie otwarcia ponad 30°.
Aby usunąć zaprogramowaną
wysokość otwierania, otworzyć tylną
klapę do połowy wysokości, a
następnie nacisnąć T i przytrzymać
przez 3 sekundy.
Klapa tylna może być utrzymana w pozycji otwartej dopiero po
podniesieniu do określonej
wysokości (minimalny kąt otwarcia
30°). Wysokości otwarcia nie można zaprogramować poniżej tej
określonej wartości.
Funkcja bezpieczeństwa
Jeśli wystąpią przeszkody podczas
otwierania lub zamykania klapy tylnej, zostanie zmieniony kierunek ruchu i
klapa zostanie automatycznie
nieznacznie cofnięta. Powtarzające
się utrudnienia podczas jednego
Page 37 of 311

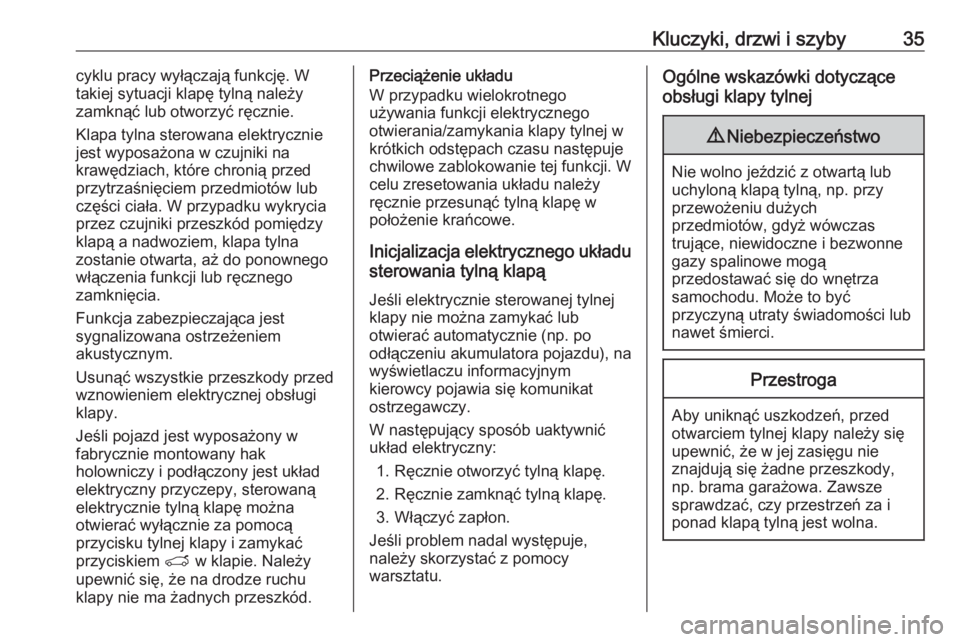

Kluczyki, drzwi i szyby35cyklu pracy wyłączają funkcję. W
takiej sytuacji klapę tylną należy
zamknąć lub otworzyć ręcznie.
Klapa tylna sterowana elektrycznie
jest wyposażona w czujniki na
krawędziach, które chronią przed
przytrzaśnięciem przedmiotów lub części ciała. W przypadku wykrycia
przez czujniki przeszkód pomiędzy
klapą a nadwoziem, klapa tylna
zostanie otwarta, aż do ponownego
włączenia funkcji lub ręcznego
zamknięcia.
Funkcja zabezpieczająca jest
sygnalizowana ostrzeżeniem
akustycznym.
Usunąć wszystkie przeszkody przed
wznowieniem elektrycznej obsługi
klapy.
Jeśli pojazd jest wyposażony w
fabrycznie montowany hak
holowniczy i podłączony jest układ
elektryczny przyczepy, sterowaną
elektrycznie tylną klapę można
otwierać wyłącznie za pomocą
przycisku tylnej klapy i zamykać
przyciskiem T w klapie. Należy
upewnić się, że na drodze ruchu
klapy nie ma żadnych przeszkód.Przeciążenie układu
W przypadku wielokrotnego
używania funkcji elektrycznego
otwierania/zamykania klapy tylnej w krótkich odstępach czasu następuje
chwilowe zablokowanie tej funkcji. W
celu zresetowania układu należy
ręcznie przesunąć tylną klapę w
położenie krańcowe.
Inicjalizacja elektrycznego układu sterowania tylną klapą
Jeśli elektrycznie sterowanej tylnej
klapy nie można zamykać lub
otwierać automatycznie (np. po
odłączeniu akumulatora pojazdu), na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
ostrzegawczy.
W następujący sposób uaktywnić
układ elektryczny:
1. Ręcznie otworzyć tylną klapę.2. Ręcznie zamknąć tylną klapę.
3. Włączyć zapłon.
Jeśli problem nadal występuje,
należy skorzystać z pomocy
warsztatu.Ogólne wskazówki dotyczące
obsługi klapy tylnej9 Niebezpieczeństwo
Nie wolno jeździć z otwartą lub
uchyloną klapą tylną, np. przy
przewożeniu dużych
przedmiotów, gdyż wówczas
trujące, niewidoczne i bezwonne
gazy spalinowe mogą
przedostawać się do wnętrza
samochodu. Może to być
przyczyną utraty świadomości lub
nawet śmierci.
Przestroga
Aby uniknąć uszkodzeń, przed
otwarciem tylnej klapy należy się
upewnić, że w jej zasięgu nie
znajdują się żadne przeszkody,
np. brama garażowa. Zawsze
sprawdzać, czy przestrzeń za i
ponad klapą tylną jest wolna.
Page 38 of 311

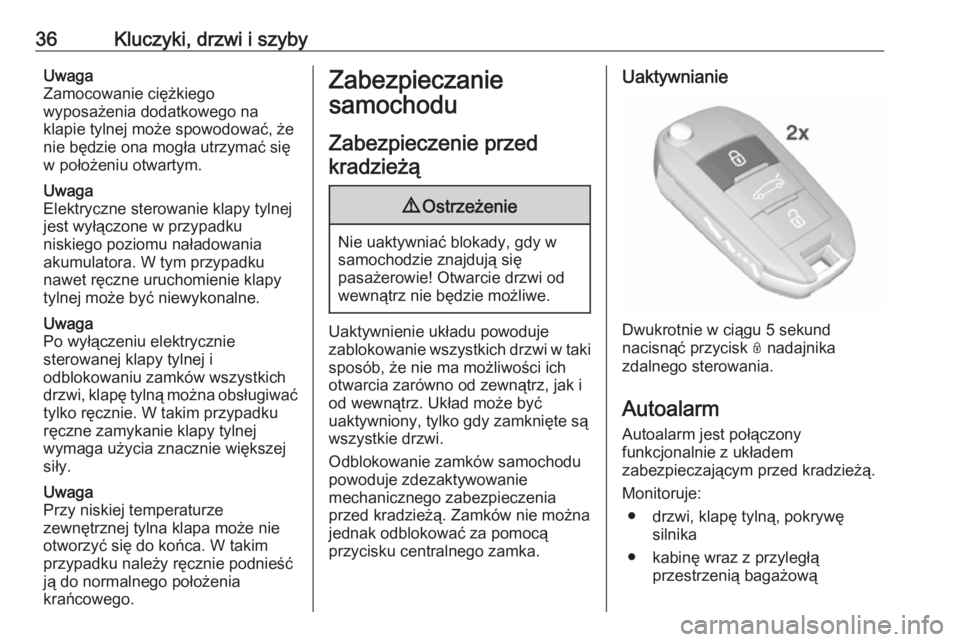

36Kluczyki, drzwi i szybyUwaga
Zamocowanie ciężkiego
wyposażenia dodatkowego na
klapie tylnej może spowodować, że
nie będzie ona mogła utrzymać się
w położeniu otwartym.
Uwaga
Elektryczne sterowanie klapy tylnej
jest wyłączone w przypadku
niskiego poziomu naładowania
akumulatora. W tym przypadku
nawet ręczne uruchomienie klapy
tylnej może być niewykonalne.
Uwaga
Po wyłączeniu elektrycznie
sterowanej klapy tylnej i
odblokowaniu zamków wszystkich
drzwi, klapę tylną można obsługiwać tylko ręcznie. W takim przypadku
ręczne zamykanie klapy tylnej
wymaga użycia znacznie większej
siły.
Uwaga
Przy niskiej temperaturze
zewnętrznej tylna klapa może nie
otworzyć się do końca. W takim
przypadku należy ręcznie podnieść
ją do normalnego położenia
krańcowego.Zabezpieczanie
samochodu
Zabezpieczenie przed kradzieżą9 Ostrzeżenie
Nie uaktywniać blokady, gdy w
samochodzie znajdują się
pasażerowie! Otwarcie drzwi od
wewnątrz nie będzie możliwe.
Uaktywnienie układu powoduje
zablokowanie wszystkich drzwi w taki
sposób, że nie ma możliwości ich
otwarcia zarówno od zewnątrz, jak i
od wewnątrz. Układ może być
uaktywniony, tylko gdy zamknięte są wszystkie drzwi.
Odblokowanie zamków samochodu
powoduje zdezaktywowanie
mechanicznego zabezpieczenia
przed kradzieżą. Zamków nie można
jednak odblokować za pomocą
przycisku centralnego zamka.
Uaktywnianie
Dwukrotnie w ciągu 5 sekund
nacisnąć przycisk N nadajnika
zdalnego sterowania.
Autoalarm
Autoalarm jest połączony
funkcjonalnie z układem
zabezpieczającym przed kradzieżą.
Monitoruje: ● drzwi, klapę tylną, pokrywę silnika
● kabinę wraz z przyległą przestrzenią bagażową
Page 39 of 311
Kluczyki, drzwi i szyby37● pochylenie samochodu, np. przyjego uniesieniu
● zapłon
Aktywacja Wszystkie drzwi, przestrzeń
bagażowa i komora silnika muszą być
zamknięte, a kluczyk elektroniczny nie może znajdować się w pojeździe.
● Nadajnik zdalnego sterowania: samoczynna aktywacja po
45 sekundach od zablokowania
pojazdu przez jednokrotne
naciśnięcie e.
● Układ elektronicznego kluczyka: samoczynna aktywacja po
45 sekundach od zablokowania
pojazdu przez naciśnięcie
palcem wskazującym lub
kciukiem oznaczonego miejsca
na klamce drzwi przednich.
Jeżeli drzwi, tylna klapa lub pokrywa silnika nie są prawidłowo zamknięte,
pojazd nie zostanie zablokowany.
Niemniej jednak po upływie
45 sekund nastąpi samoczynna
aktywacja autoalarmu.Uwaga
Zmiany wnętrza pojazdu, np.
pokrowce foteli lub otwarte szyby,
mogą ujemnie wpłynąć na funkcję
monitorowania wnętrza.

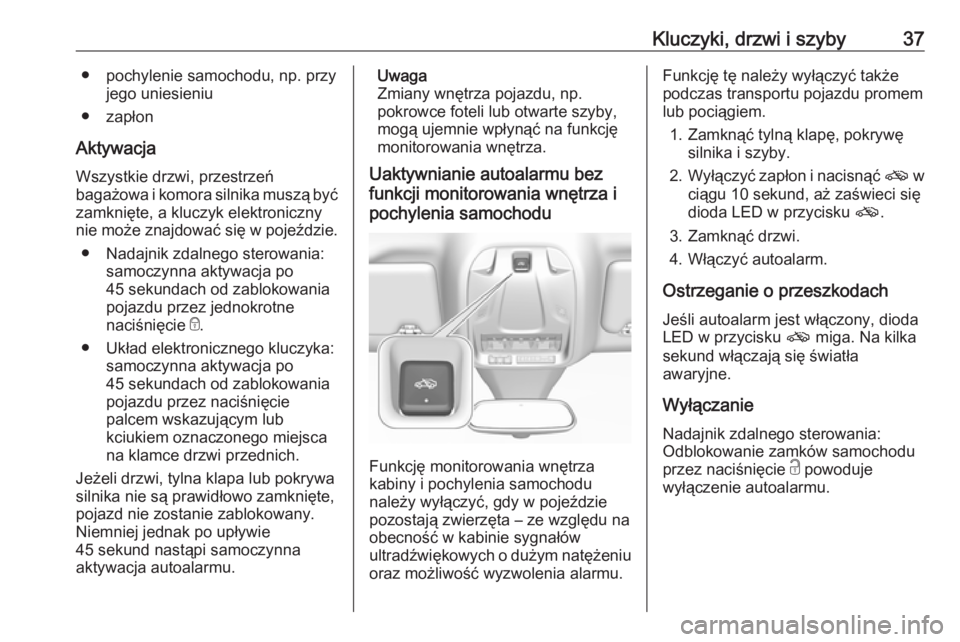

Uaktywnianie autoalarmu bez
funkcji monitorowania wnętrza i
pochylenia samochodu
Funkcję monitorowania wnętrza
kabiny i pochylenia samochodu
należy wyłączyć, gdy w pojeździe
pozostają zwierzęta – ze względu naobecność w kabinie sygnałów
ultradźwiękowych o dużym natężeniu
oraz możliwość wyzwolenia alarmu.
Funkcję tę należy wyłączyć także
podczas transportu pojazdu promem
lub pociągiem.
1. Zamknąć tylną klapę, pokrywę silnika i szyby.
2. Wyłączyć zapłon i nacisnąć o w
ciągu 10 sekund, aż zaświeci się dioda LED w przycisku o.
3. Zamknąć drzwi.
4. Włączyć autoalarm.
Ostrzeganie o przeszkodach
Jeśli autoalarm jest włączony, dioda
LED w przycisku o miga. Na kilka
sekund włączają się światła
awaryjne.
Wyłączanie
Nadajnik zdalnego sterowania:
Odblokowanie zamków samochodu
przez naciśnięcie c powoduje
wyłączenie autoalarmu.
Page 40 of 311
38Kluczyki, drzwi i szyby

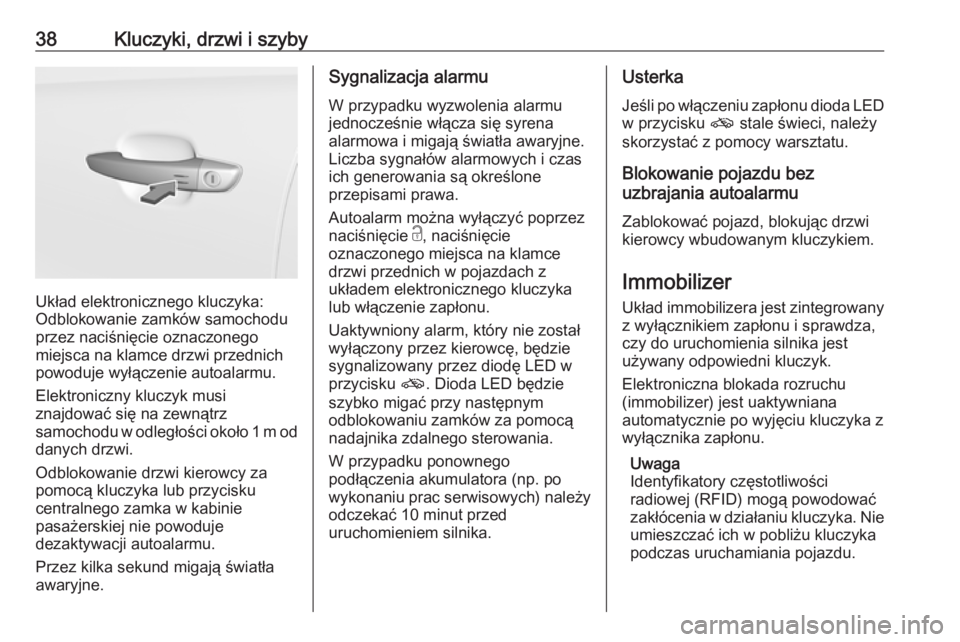

Układ elektronicznego kluczyka:
Odblokowanie zamków samochodu
przez naciśnięcie oznaczonego
miejsca na klamce drzwi przednich
powoduje wyłączenie autoalarmu.
Elektroniczny kluczyk musi
znajdować się na zewnątrz
samochodu w odległości około 1 m od danych drzwi.
Odblokowanie drzwi kierowcy za
pomocą kluczyka lub przycisku
centralnego zamka w kabinie
pasażerskiej nie powoduje
dezaktywacji autoalarmu.
Przez kilka sekund migają światła
awaryjne.
Sygnalizacja alarmu
W przypadku wyzwolenia alarmu
jednocześnie włącza się syrena
alarmowa i migają światła awaryjne.
Liczba sygnałów alarmowych i czas
ich generowania są określone
przepisami prawa.
Autoalarm można wyłączyć poprzez naciśnięcie c, naciśnięcie
oznaczonego miejsca na klamce
drzwi przednich w pojazdach z
układem elektronicznego kluczyka
lub włączenie zapłonu.
Uaktywniony alarm, który nie został
wyłączony przez kierowcę, będzie
sygnalizowany przez diodę LED w przycisku o. Dioda LED będzie
szybko migać przy następnym
odblokowaniu zamków za pomocą
nadajnika zdalnego sterowania.
W przypadku ponownego
podłączenia akumulatora (np. po
wykonaniu prac serwisowych) należy odczekać 10 minut przed
uruchomieniem silnika.Usterka
Jeśli po włączeniu zapłonu dioda LED
w przycisku o stale świeci, należy
skorzystać z pomocy warsztatu.
Blokowanie pojazdu bez
uzbrajania autoalarmu
Zablokować pojazd, blokując drzwi
kierowcy wbudowanym kluczykiem.
Immobilizer
Układ immobilizera jest zintegrowany z wyłącznikiem zapłonu i sprawdza,
czy do uruchomienia silnika jest
używany odpowiedni kluczyk.
Elektroniczna blokada rozruchu
(immobilizer) jest uaktywniana
automatycznie po wyjęciu kluczyka z
wyłącznika zapłonu.
Uwaga
Identyfikatory częstotliwości
radiowej (RFID) mogą powodować
zakłócenia w działaniu kluczyka. Nie
umieszczać ich w pobliżu kluczyka podczas uruchamiania pojazdu.
