Strumenti e comandi89
Una presa di corrente aggiuntiva da
12 V si trova nella consolle centrale.
Un'ulteriore presa di corrente aggiun‐ tiva da 12V si trova sulla parete sini‐
stra del vano di carico.
Non superare il consumo massimo di
120 Watt.
Una presa di corrente aggiuntiva da
230 V potrebbe trovarsi nella consolle anteriore.
Non superare il consumo massimo di
150 Watt.
Se l'accensione è disinserita, anche
le prese di corrente sono disattivate.
Le prese di corrente si disattivano
anche in caso di bassa tensione della
batteria del veicolo.
Collegare solo accessori elettrici
conformi ai requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per non danneggiare la presa.
Sistema Stop-start 3 148.
Porte USB
Una presa USB è posizionata dietro
la copertura del portaoggetti.
Premere il coperchio per aprirlo.

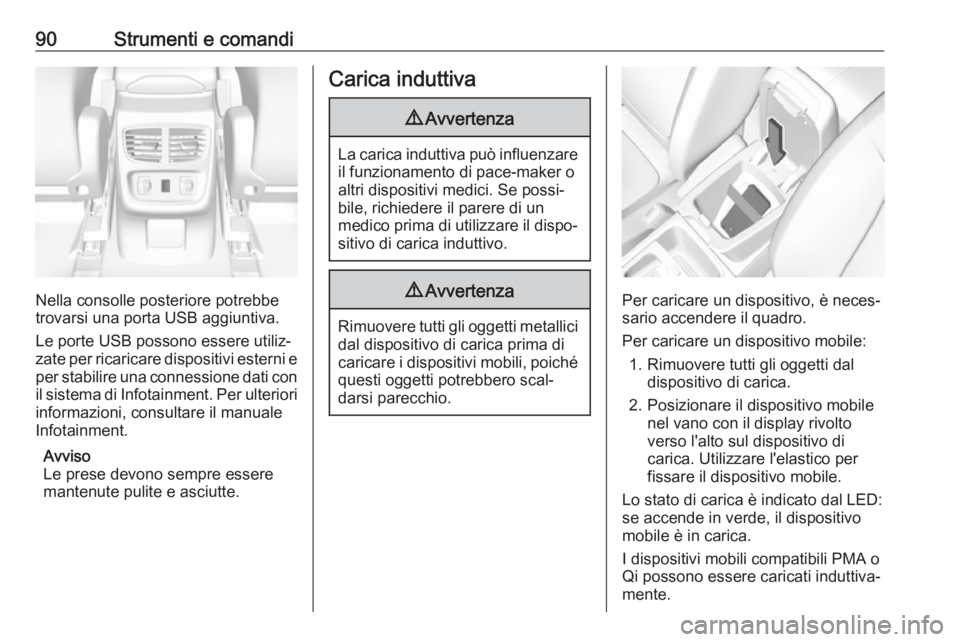

90Strumenti e comandi
Nella consolle posteriore potrebbe
trovarsi una porta USB aggiuntiva.
Le porte USB possono essere utiliz‐zate per ricaricare dispositivi esterni e
per stabilire una connessione dati con il sistema di Infotainment. Per ulteriori
informazioni, consultare il manuale
Infotainment.
Avviso
Le prese devono sempre essere
mantenute pulite e asciutte.
Carica induttiva9 Avvertenza
La carica induttiva può influenzare
il funzionamento di pace-maker o
altri dispositivi medici. Se possi‐
bile, richiedere il parere di un
medico prima di utilizzare il dispo‐
sitivo di carica induttivo.
9 Avvertenza
Rimuovere tutti gli oggetti metallici
dal dispositivo di carica prima di
caricare i dispositivi mobili, poiché questi oggetti potrebbero scal‐
darsi parecchio.
Per caricare un dispositivo, è neces‐
sario accendere il quadro.
Per caricare un dispositivo mobile: 1. Rimuovere tutti gli oggetti dal dispositivo di carica.
2. Posizionare il dispositivo mobile nel vano con il display rivolto
verso l'alto sul dispositivo di
carica. Utilizzare l'elastico per
fissare il dispositivo mobile.
Lo stato di carica è indicato dal LED: se accende in verde, il dispositivo
mobile è in carica.
I dispositivi mobili compatibili PMA o
Qi possono essere caricati induttiva‐
mente.

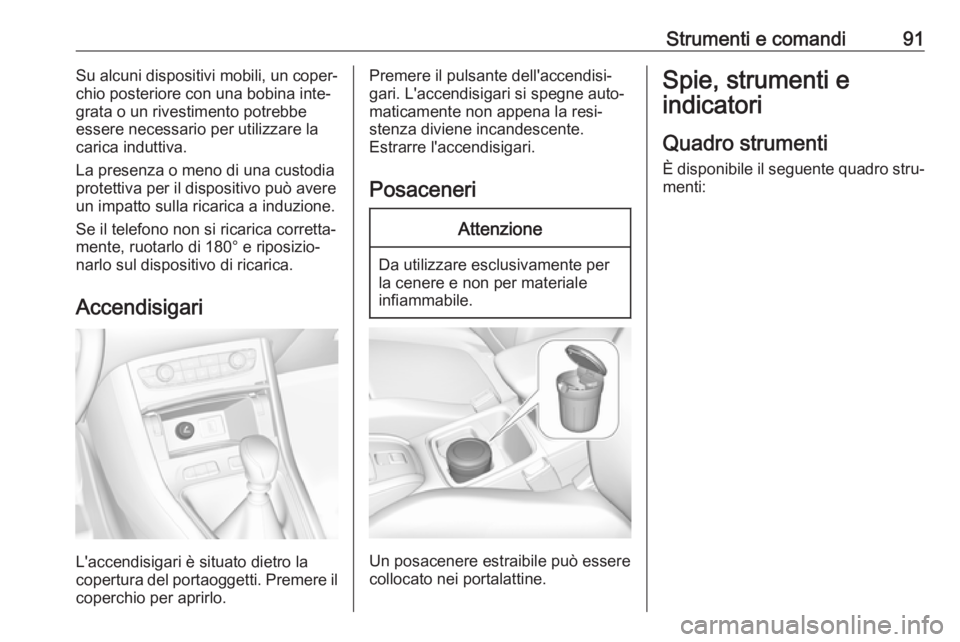

Strumenti e comandi91Su alcuni dispositivi mobili, un coper‐
chio posteriore con una bobina inte‐
grata o un rivestimento potrebbe
essere necessario per utilizzare la
carica induttiva.
La presenza o meno di una custodia
protettiva per il dispositivo può avere
un impatto sulla ricarica a induzione.
Se il telefono non si ricarica corretta‐
mente, ruotarlo di 180° e riposizio‐
narlo sul dispositivo di ricarica.
Accendisigari
L'accendisigari è situato dietro la
copertura del portaoggetti. Premere il coperchio per aprirlo.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Un posacenere estraibile può essere
collocato nei portalattine.
Spie, strumenti e
indicatori

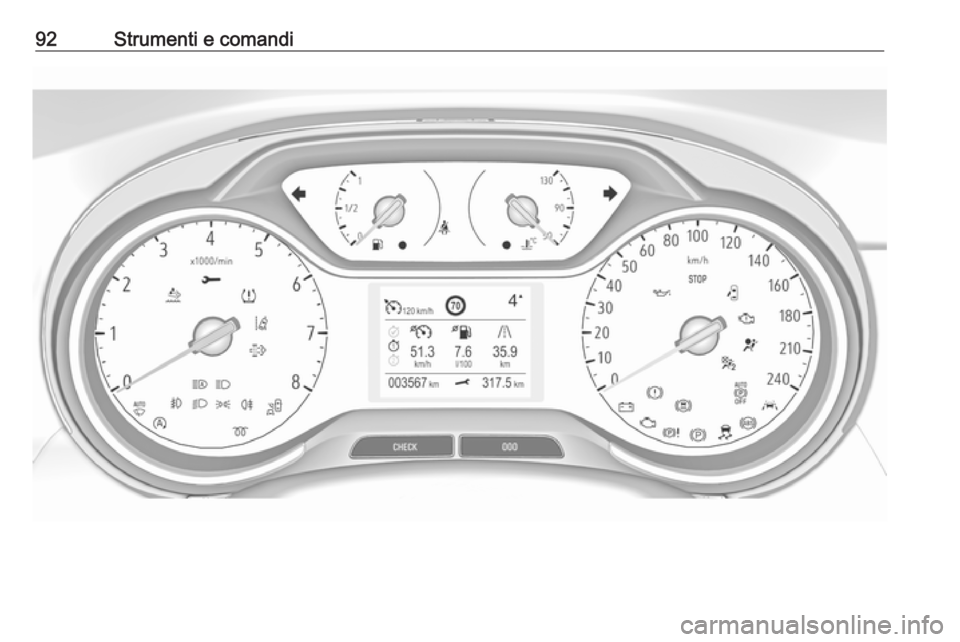

Quadro strumenti
È disponibile il seguente quadro stru‐ menti:

92Strumenti e comandi

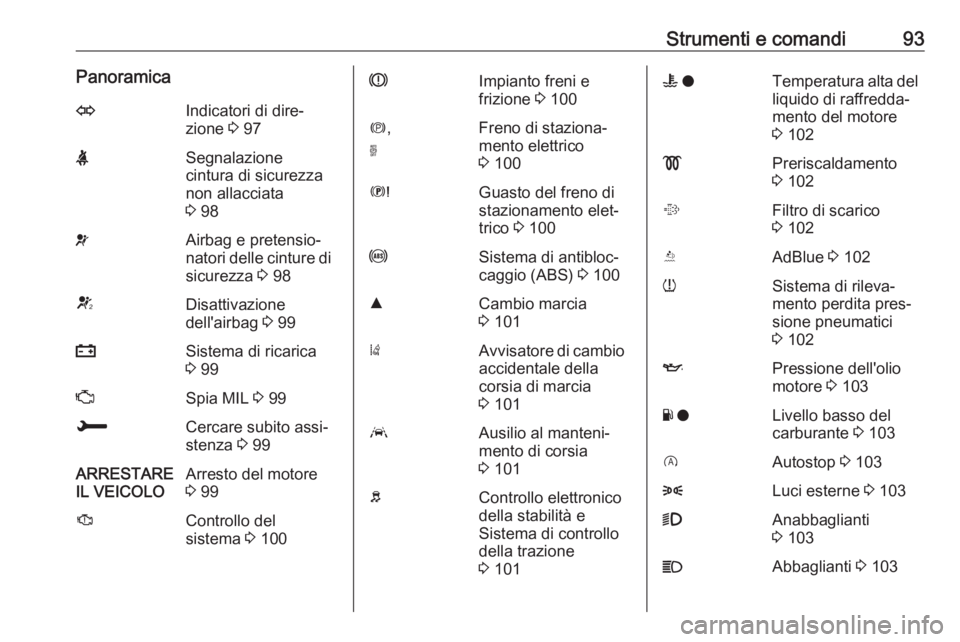

Strumenti e comandi93PanoramicaOIndicatori di dire‐
zione 3 97XSegnalazione
cintura di sicurezza
non allacciata
3 98vAirbag e pretensio‐
natori delle cinture di
sicurezza 3 98VDisattivazione
dell'airbag 3 99pSistema di ricarica
3 99ZSpia MIL 3 99HCercare subito assi‐
stenza 3 99ARRESTARE
IL VEICOLOArresto del motore
3 99JControllo del
sistema 3 100RImpianto freni e
frizione 3 100m ,
oFreno di staziona‐
mento elettrico
3 100EGuasto del freno di
stazionamento elet‐
trico 3 100uSistema di antibloc‐
caggio (ABS) 3 100RCambio marcia
3 101)Avvisatore di cambio
accidentale della
corsia di marcia
3 101LAusilio al manteni‐
mento di corsia
3 101bControllo elettronico
della stabilità e
Sistema di controllo
della trazione
3 101W oTemperatura alta del
liquido di raffredda‐
mento del motore
3 102!Preriscaldamento
3 102%Filtro di scarico
3 102YAdBlue 3 102wSistema di rileva‐
mento perdita pres‐
sione pneumatici
3 102IPressione dell'olio
motore 3 103Y oLivello basso del
carburante 3 103DAutostop 3 1038Luci esterne 3 1039Anabbaglianti
3 103CAbbaglianti 3 103

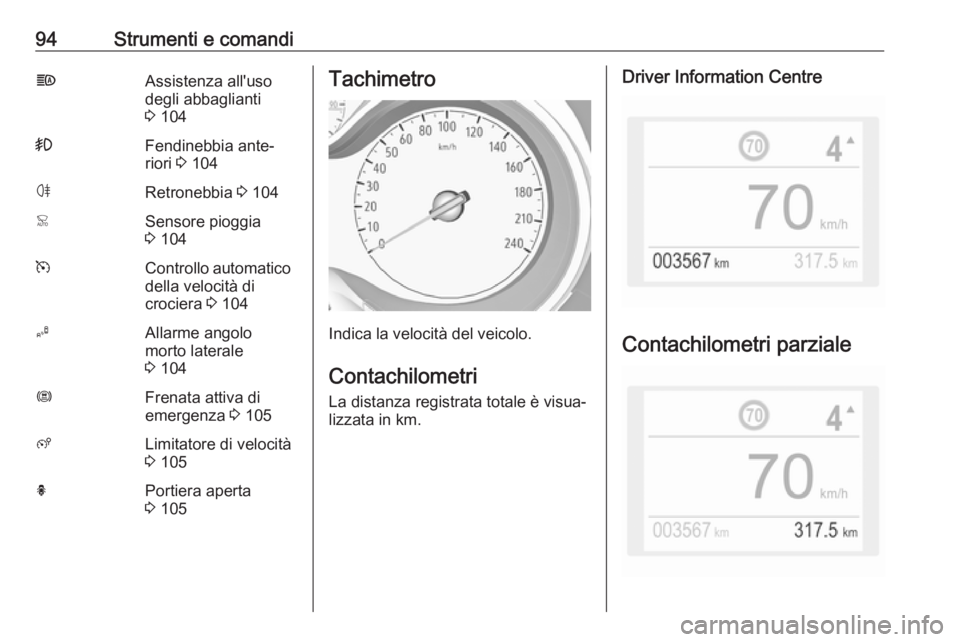

94Strumenti e comandifAssistenza all'uso
degli abbaglianti
3 104>Fendinebbia ante‐
riori 3 104øRetronebbia 3 104 3 104mControllo automatico
della velocità di
crociera 3 104BAllarme angolo
morto laterale
3 104ØFrenata attiva di
emergenza 3 105ßLimitatore di velocità
3 105hPortiera aperta
3 105Tachimetro
Indica la velocità del veicolo.
Contachilometri La distanza registrata totale è visua‐
lizzata in km.
Driver Information Centre
Contachilometri parziale

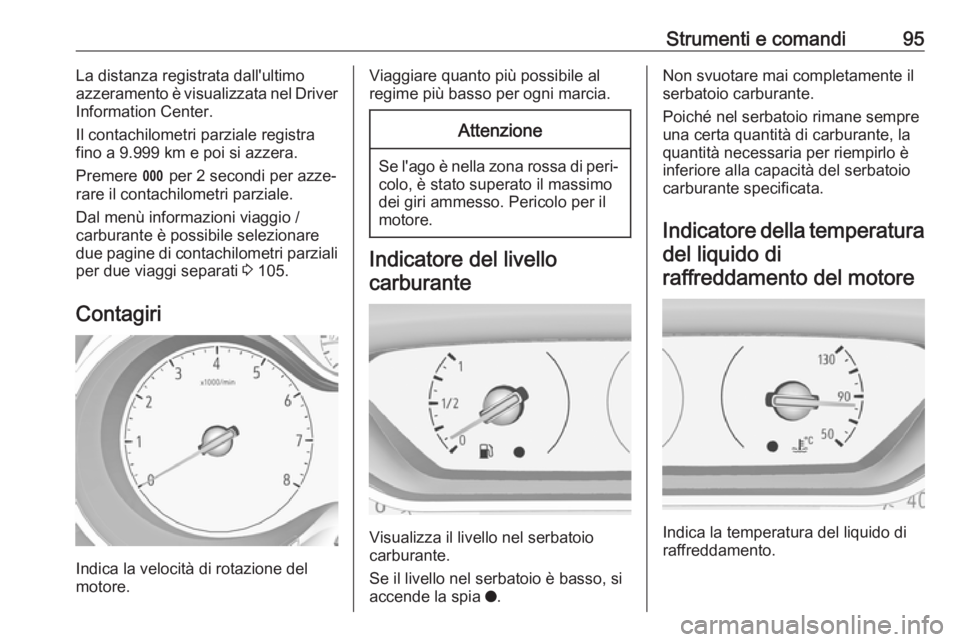

Strumenti e comandi95La distanza registrata dall'ultimo
azzeramento è visualizzata nel Driver
Information Center.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Dal menù informazioni viaggio /
carburante è possibile selezionare due pagine di contachilometri parziali
per due viaggi separati 3 105.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello nel serbatoio
carburante.
Se il livello nel serbatoio è basso, si
accende la spia o.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.

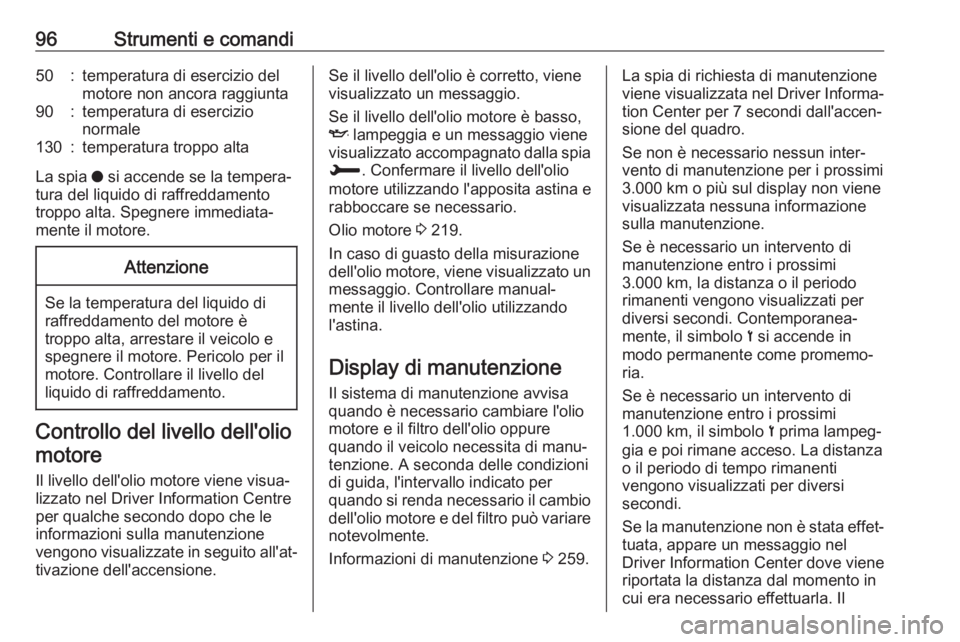

96Strumenti e comandi50:temperatura di esercizio del
motore non ancora raggiunta90:temperatura di esercizio
normale130:temperatura troppo alta
La spia o si accende se la tempera‐
tura del liquido di raffreddamento
troppo alta. Spegnere immediata‐
mente il motore.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Controllo del livello dell'olio
motore
Il livello dell'olio motore viene visua‐
lizzato nel Driver Information Centre
per qualche secondo dopo che le
informazioni sulla manutenzione
vengono visualizzate in seguito all'at‐ tivazione dell'accensione.
Se il livello dell'olio è corretto, vienevisualizzato un messaggio.
Se il livello dell'olio motore è basso, I lampeggia e un messaggio viene
visualizzato accompagnato dalla spia H . Confermare il livello dell'olio
motore utilizzando l'apposita astina e
rabboccare se necessario.
Olio motore 3 219.
In caso di guasto della misurazione
dell'olio motore, viene visualizzato un
messaggio. Controllare manual‐
mente il livello dell'olio utilizzando
l'astina.
Display di manutenzioneIl sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio
dell'olio motore e del filtro può variare
notevolmente.
Informazioni di manutenzione 3 259.La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐
tion Center per 7 secondi dall'accen‐
sione del quadro.
Se non è necessario nessun inter‐
vento di manutenzione per i prossimi
3.000 km o più sul display non viene
visualizzata nessuna informazione
sulla manutenzione.
Se è necessario un intervento di
manutenzione entro i prossimi
3.000 km, la distanza o il periodo
rimanenti vengono visualizzati per
diversi secondi. Contemporanea‐
mente, il simbolo < si accende in
modo permanente come promemo‐ ria.
Se è necessario un intervento di
manutenzione entro i prossimi
1.000 km, il simbolo < prima lampeg‐
gia e poi rimane acceso. La distanza
o il periodo di tempo rimanenti
vengono visualizzati per diversi
secondi.
Se la manutenzione non è stata effet‐ tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. Il

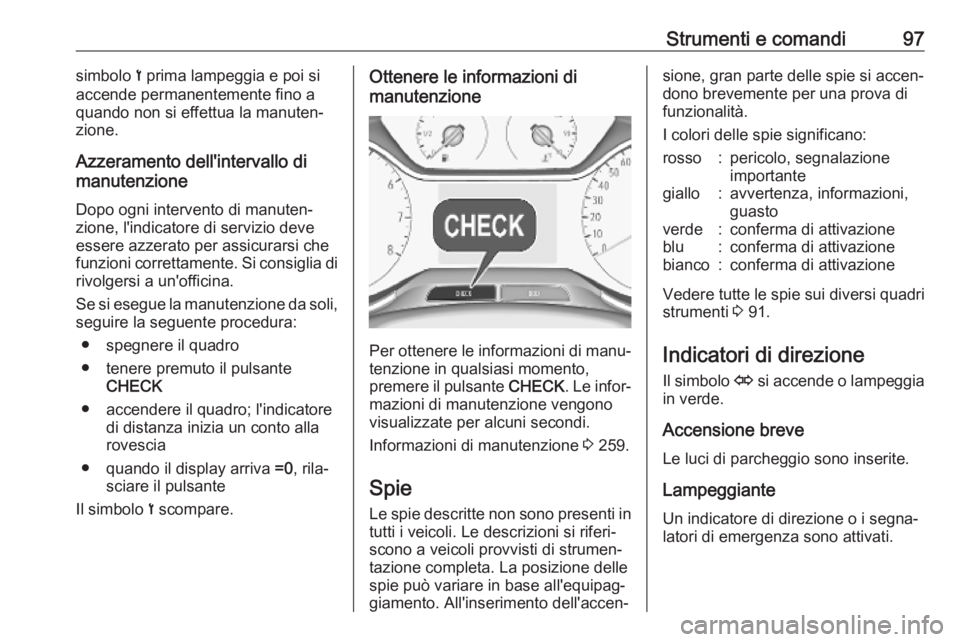

Strumenti e comandi97simbolo < prima lampeggia e poi si
accende permanentemente fino a
quando non si effettua la manuten‐
zione.
Azzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐
zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.
Se si esegue la manutenzione da soli,
seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante CHECK
● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva =0, rila‐
sciare il pulsante
Il simbolo < scompare.Ottenere le informazioni di
manutenzione
Per ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante CHECK. Le infor‐
mazioni di manutenzione vengono
visualizzate per alcuni secondi.
Informazioni di manutenzione 3 259.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 91.
Indicatori di direzione Il simbolo O si accende o lampeggia
in verde.
Accensione breve Le luci di parcheggio sono inserite.
Lampeggiante
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.

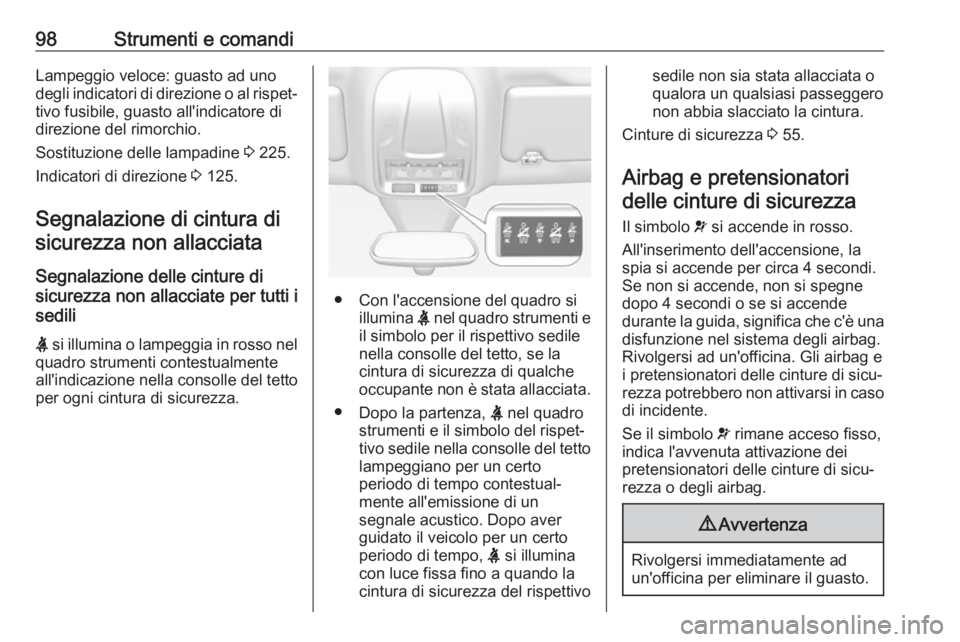

98Strumenti e comandiLampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 225.
Indicatori di direzione 3 125.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione delle cinture di
sicurezza non allacciate per tutti i
sedili
X si illumina o lampeggia in rosso nel
quadro strumenti contestualmente
all'indicazione nella consolle del tetto
per ogni cintura di sicurezza.
● Con l'accensione del quadro si
illumina X nel quadro strumenti e
il simbolo per il rispettivo sedile
nella consolle del tetto, se la
cintura di sicurezza di qualche
occupante non è stata allacciata.
● Dopo la partenza, X nel quadro
strumenti e il simbolo del rispet‐
tivo sedile nella consolle del tetto lampeggiano per un certo
periodo di tempo contestual‐
mente all'emissione di un
segnale acustico. Dopo aver guidato il veicolo per un certo
periodo di tempo, X si illumina
con luce fissa fino a quando la
cintura di sicurezza del rispettivo
sedile non sia stata allacciata o
qualora un qualsiasi passeggero
non abbia slacciato la cintura.
Cinture di sicurezza 3 55.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi. Se non si accende, non si spegne
dopo 4 secondi o se si accende
durante la guida, significa che c'è una
disfunzione nel sistema degli airbag.
Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
