Page 251 of 297

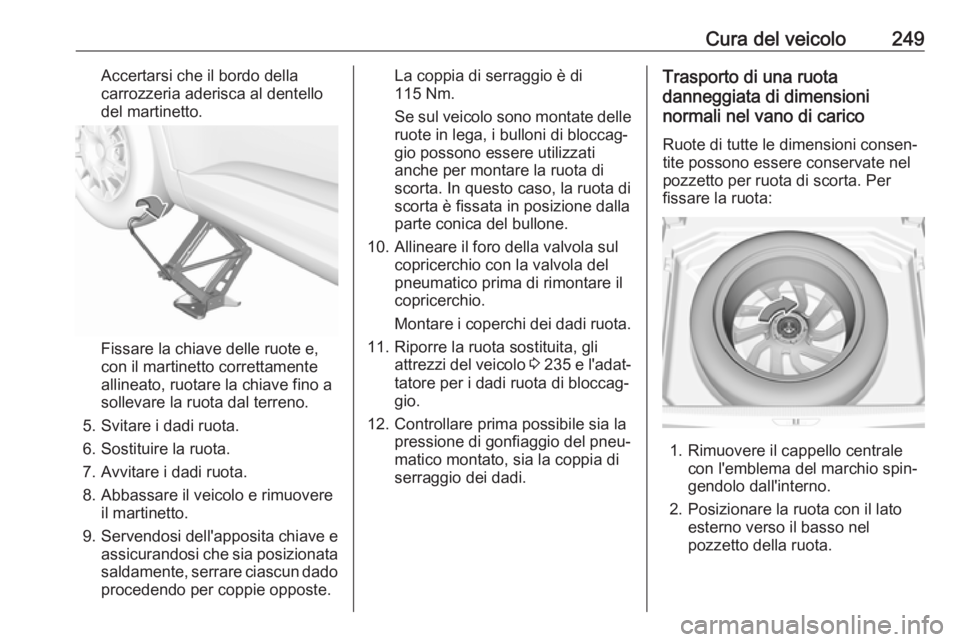

Cura del veicolo249Accertarsi che il bordo della
carrozzeria aderisca al dentello
del martinetto.
Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i dadi ruota.
6. Sostituire la ruota.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi che sia posizionata saldamente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di 115 Nm.
Se sul veicolo sono montate delle ruote in lega, i bulloni di bloccag‐
gio possono essere utilizzati
anche per montare la ruota di
scorta. In questo caso, la ruota di scorta è fissata in posizione dalla
parte conica del bullone.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
11. Riporre la ruota sostituita, gli attrezzi del veicolo 3 235 e l'adat‐
tatore per i dadi ruota di bloccag‐
gio.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.Trasporto di una ruota
danneggiata di dimensioni
normali nel vano di carico
Ruote di tutte le dimensioni consen‐
tite possono essere conservate nel
pozzetto per ruota di scorta. Per
fissare la ruota:
1. Rimuovere il cappello centrale con l'emblema del marchio spin‐
gendolo dall'interno.
2. Posizionare la ruota con il lato esterno verso il basso nel
pozzetto della ruota.
Page 252 of 297

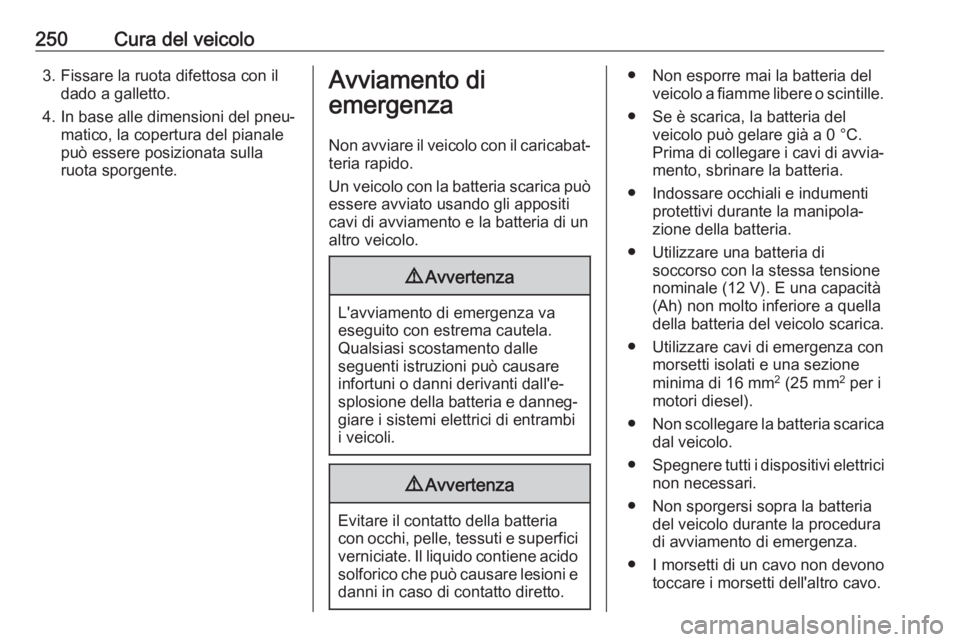

250Cura del veicolo3. Fissare la ruota difettosa con ildado a galletto.
4. In base alle dimensioni del pneu‐ matico, la copertura del pianale
può essere posizionata sulla
ruota sporgente.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐ teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria del veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensione
nominale (12 V). E una capacità (Ah) non molto inferiore a quella
della batteria del veicolo scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria del veicolo durante la proceduradi avviamento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
Page 253 of 297

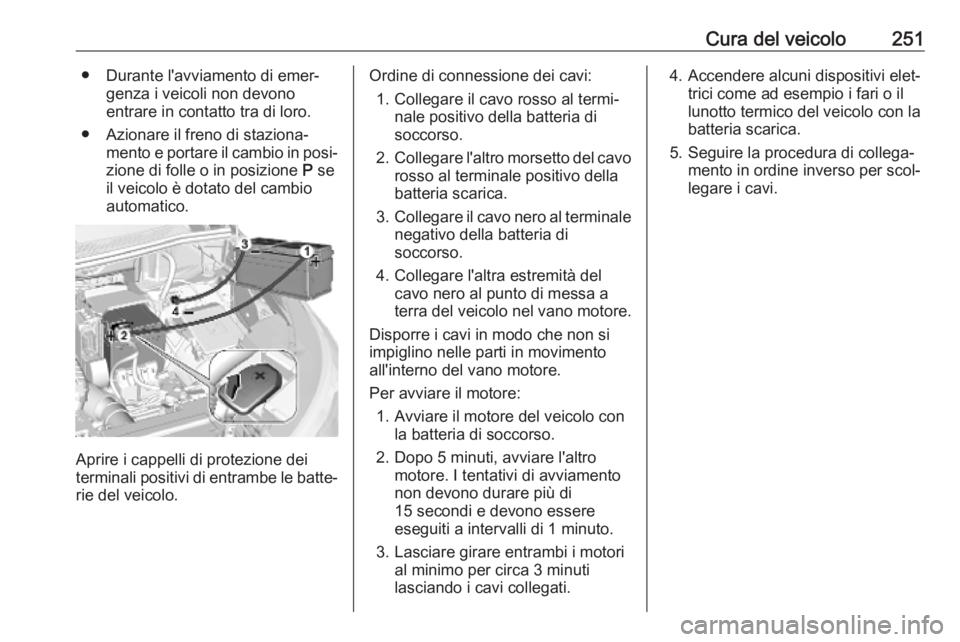

Cura del veicolo251● Durante l'avviamento di emer‐genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e portare il cambio in posi‐zione di folle o in posizione P se
il veicolo è dotato del cambio
automatico.
Aprire i cappelli di protezione dei
terminali positivi di entrambe le batte‐
rie del veicolo.
Ordine di connessione dei cavi:
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altra estremità del cavo nero al punto di messa a
terra del veicolo nel vano motore.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti, avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di 1 minuto.
3. Lasciare girare entrambi i motori al minimo per circa 3 minuti
lasciando i cavi collegati.4. Accendere alcuni dispositivi elet‐ trici come ad esempio i fari o il
lunotto termico del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.
Page 254 of 297

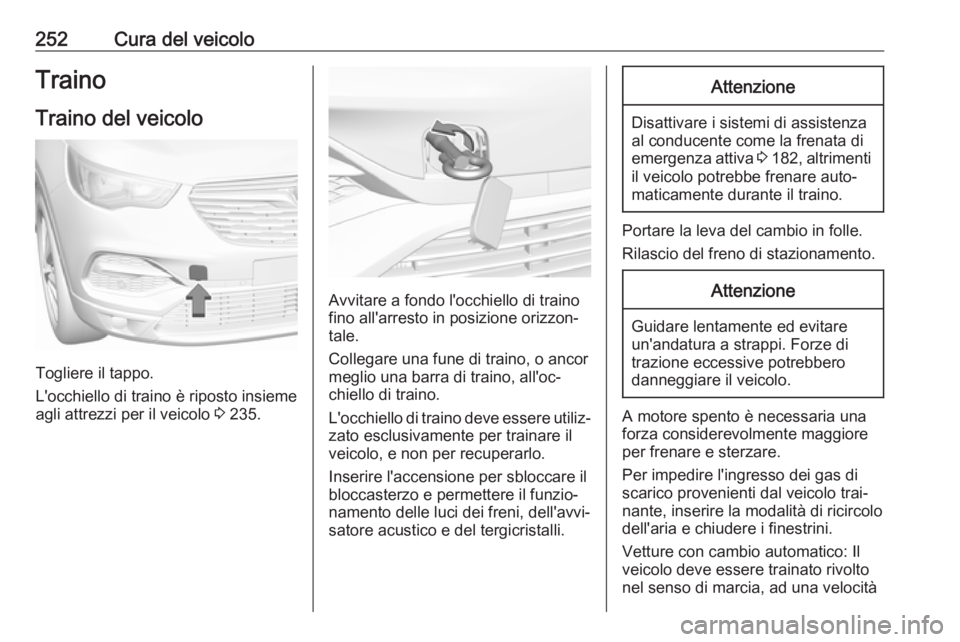

252Cura del veicoloTrainoTraino del veicolo
Togliere il tappo.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 235.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere utiliz‐ zato esclusivamente per trainare ilveicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Attenzione
Disattivare i sistemi di assistenza
al conducente come la frenata di
emergenza attiva 3 182 , altrimenti
il veicolo potrebbe frenare auto‐
maticamente durante il traino.
Portare la leva del cambio in folle.
Rilascio del freno di stazionamento.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini.
Vetture con cambio automatico: Il
veicolo deve essere trainato rivolto
nel senso di marcia, ad una velocità
Page 255 of 297

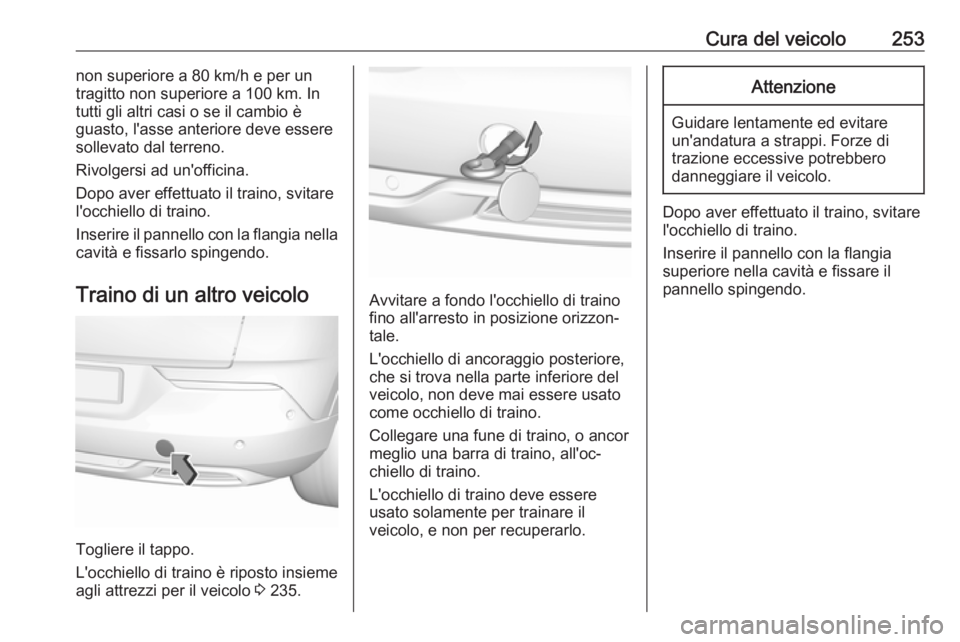

Cura del veicolo253non superiore a 80 km/h e per un
tragitto non superiore a 100 km. In tutti gli altri casi o se il cambio è
guasto, l'asse anteriore deve essere
sollevato dal terreno.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il pannello con la flangia nella
cavità e fissarlo spingendo.
Traino di un altro veicolo
Togliere il tappo.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 235.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il
veicolo, e non per recuperarlo.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il pannello con la flangia
superiore nella cavità e fissare il
pannello spingendo.
Page 256 of 297

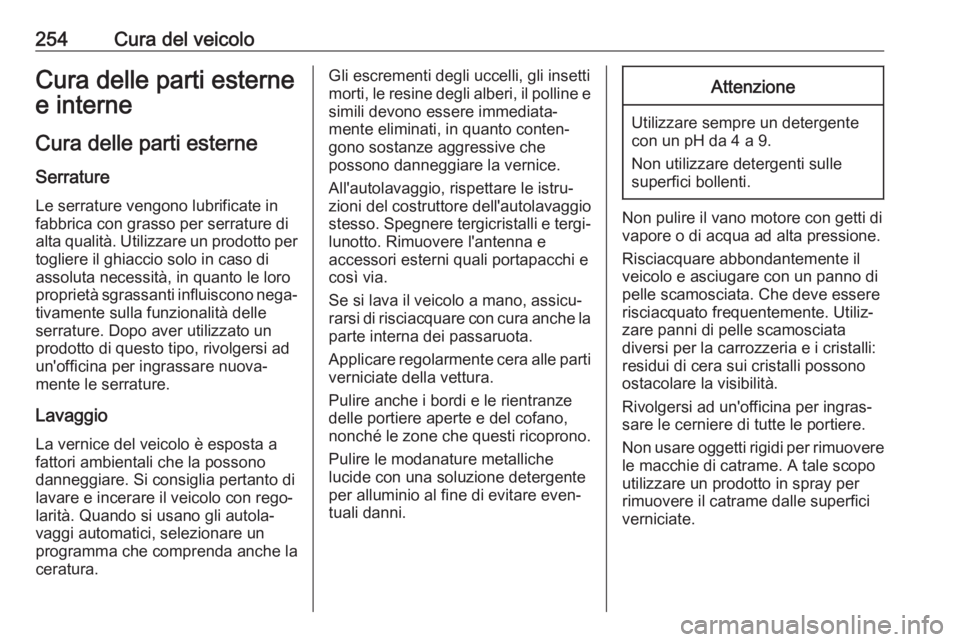

254Cura del veicoloCura delle parti esterne
e interne
Cura delle parti esterne
Serrature Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare un prodotto per
togliere il ghiaccio solo in caso di
assoluta necessità, in quanto le loro
proprietà sgrassanti influiscono nega‐ tivamente sulla funzionalità delle
serrature. Dopo aver utilizzato un
prodotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio
La vernice del veicolo è esposta a
fattori ambientali che la possono
danneggiare. Si consiglia pertanto di
lavare e incerare il veicolo con rego‐
larità. Quando si usano gli autola‐
vaggi automatici, selezionare un
programma che comprenda anche la
ceratura.Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐
gono sostanze aggressive che
possono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e
accessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Applicare regolarmente cera alle parti verniciate della vettura.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che questi ricoprono.
Pulire le modanature metalliche
lucide con una soluzione detergente
per alluminio al fine di evitare even‐
tuali danni.Attenzione
Utilizzare sempre un detergente
con un pH da 4 a 9.
Non utilizzare detergenti sulle
superfici bollenti.
Non pulire il vano motore con getti di
vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata. Che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata
diversi per la carrozzeria e i cristalli:
residui di cera sui cristalli possono
ostacolare la visibilità.
Rivolgersi ad un'officina per ingras‐
sare le cerniere di tutte le portiere.
Non usare oggetti rigidi per rimuovere le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per
rimuovere il catrame dalle superfici
verniciate.
Page 257 of 297

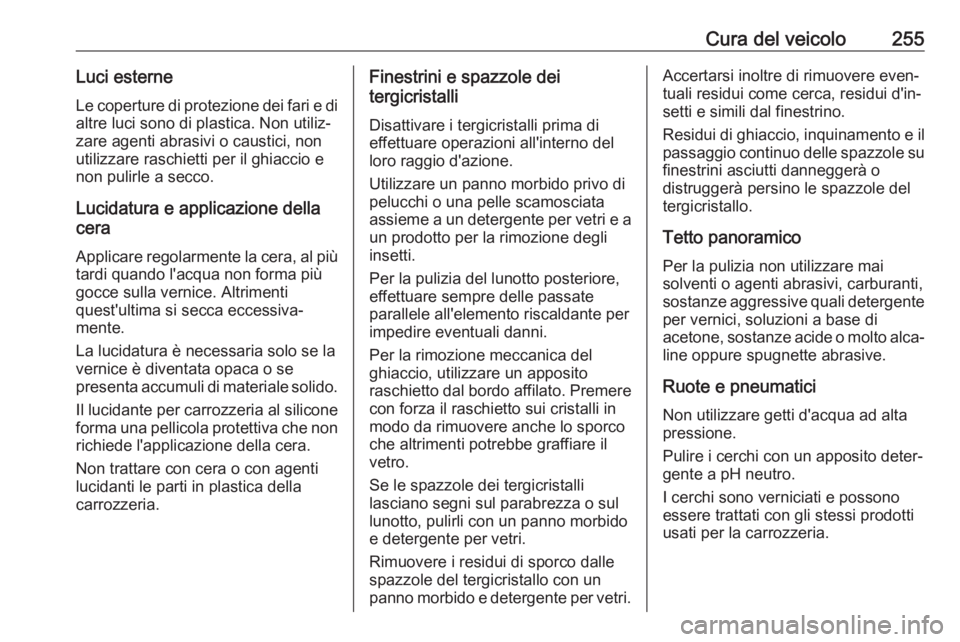

Cura del veicolo255Luci esterneLe coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐
zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.
Lucidatura e applicazione della
cera
Applicare regolarmente la cera, al più
tardi quando l'acqua non forma più
gocce sulla vernice. Altrimenti
quest'ultima si secca eccessiva‐
mente.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se
presenta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti
lucidanti le parti in plastica della
carrozzeria.Finestrini e spazzole dei
tergicristalli
Disattivare i tergicristalli prima di
effettuare operazioni all'interno del
loro raggio d'azione.
Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata
assieme a un detergente per vetri e a un prodotto per la rimozione degli
insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate
parallele all'elemento riscaldante per
impedire eventuali danni.
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito
raschietto dal bordo affilato. Premere
con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco
che altrimenti potrebbe graffiare il
vetro.
Se le spazzole dei tergicristalli
lasciano segni sul parabrezza o sul
lunotto, pulirli con un panno morbido
e detergente per vetri.
Rimuovere i residui di sporco dalle
spazzole del tergicristallo con un
panno morbido e detergente per vetri.Accertarsi inoltre di rimuovere even‐
tuali residui come cerca, residui d'in‐
setti e simili dal finestrino.
Residui di ghiaccio, inquinamento e il
passaggio continuo delle spazzole su finestrini asciutti danneggerà o
distruggerà persino le spazzole del
tergicristallo.
Tetto panoramico Per la pulizia non utilizzare mai
solventi o agenti abrasivi, carburanti, sostanze aggressive quali detergente
per vernici, soluzioni a base di
acetone, sostanze acide o molto alca‐ line oppure spugnette abrasive.
Ruote e pneumatici Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.
I cerchi sono verniciati e possono
essere trattati con gli stessi prodotti
usati per la carrozzeria.
Page 258 of 297

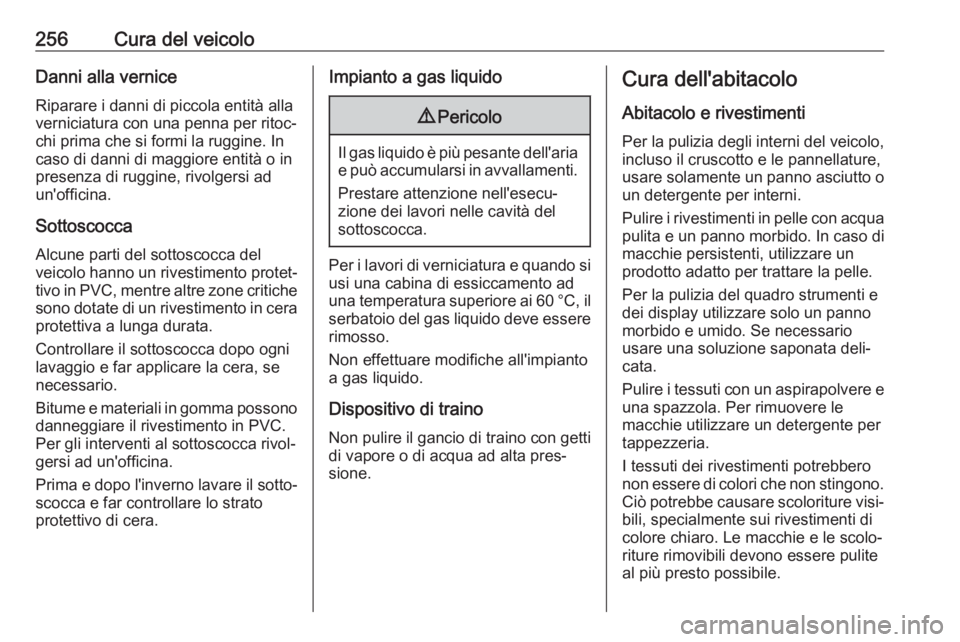

256Cura del veicoloDanni alla vernice
Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca Alcune parti del sottoscocca del
veicolo hanno un rivestimento protet‐
tivo in PVC, mentre altre zone critiche
sono dotate di un rivestimento in cera protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato
protettivo di cera.Impianto a gas liquido9 Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del
sottoscocca.
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non effettuare modifiche all'impianto
a gas liquido.
Dispositivo di traino Non pulire il gancio di traino con getti
di vapore o di acqua ad alta pres‐
sione.
Cura dell'abitacolo
Abitacolo e rivestimenti
Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua pulita e un panno morbido. In caso dimacchie persistenti, utilizzare un
prodotto adatto per trattare la pelle.
Per la pulizia del quadro strumenti e
dei display utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐
cata.
Pulire i tessuti con un aspirapolvere e
una spazzola. Per rimuovere le
macchie utilizzare un detergente per
tappezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐ bili, specialmente sui rivestimenti dicolore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.
Page 259 of 297

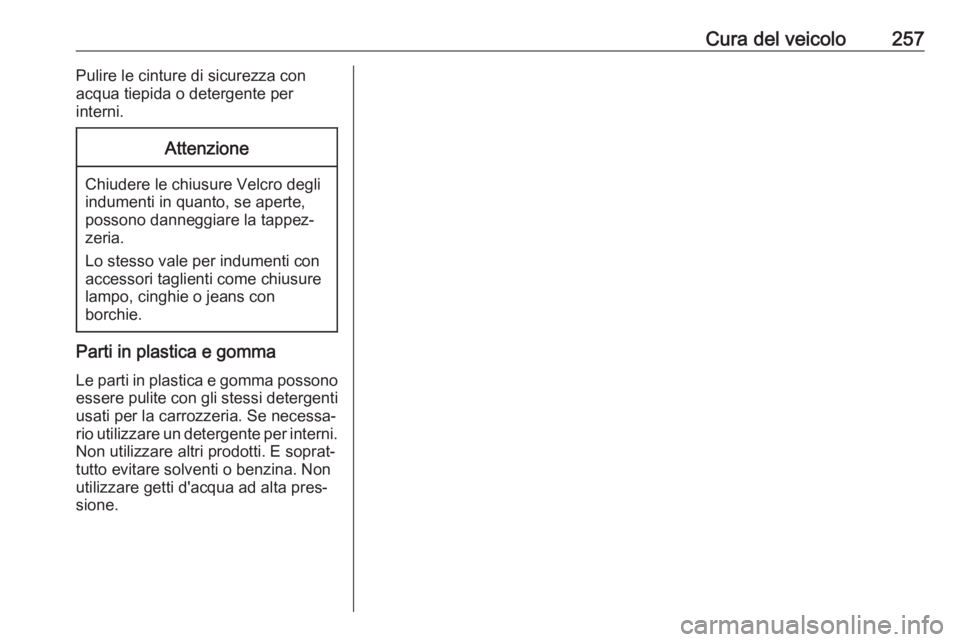

Cura del veicolo257Pulire le cinture di sicurezza conacqua tiepida o detergente per
interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte, possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con
borchie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. E soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.
Page 260 of 297

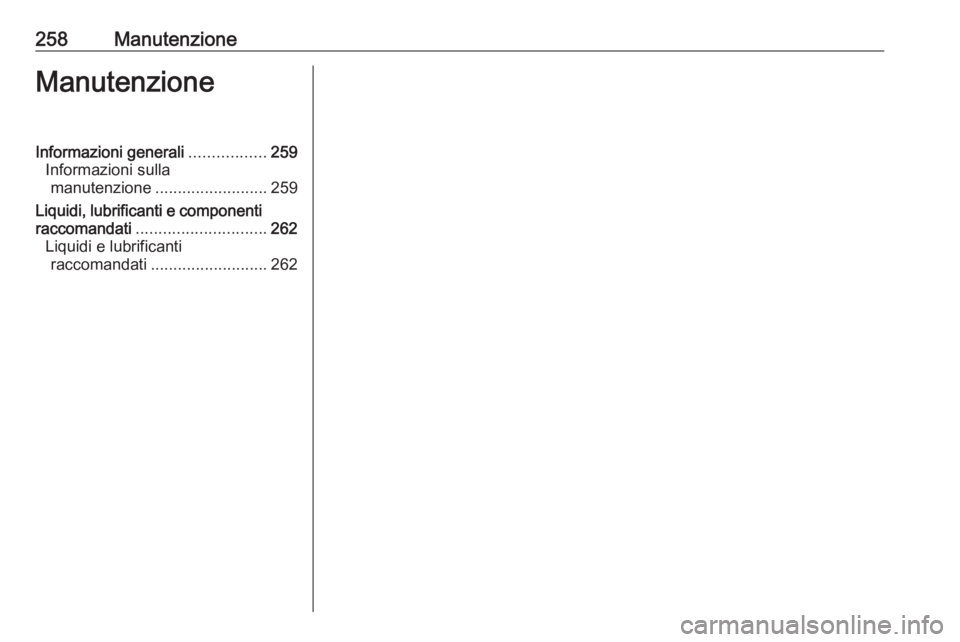

258ManutenzioneManutenzioneInformazioni generali.................259
Informazioni sulla manutenzione ......................... 259
Liquidi, lubrificanti e componenti
raccomandati ............................. 262
Liquidi e lubrificanti raccomandati .......................... 262
