OPEL GRANDLAND X 2019 Sürücü El Kitabı (in Turkish)

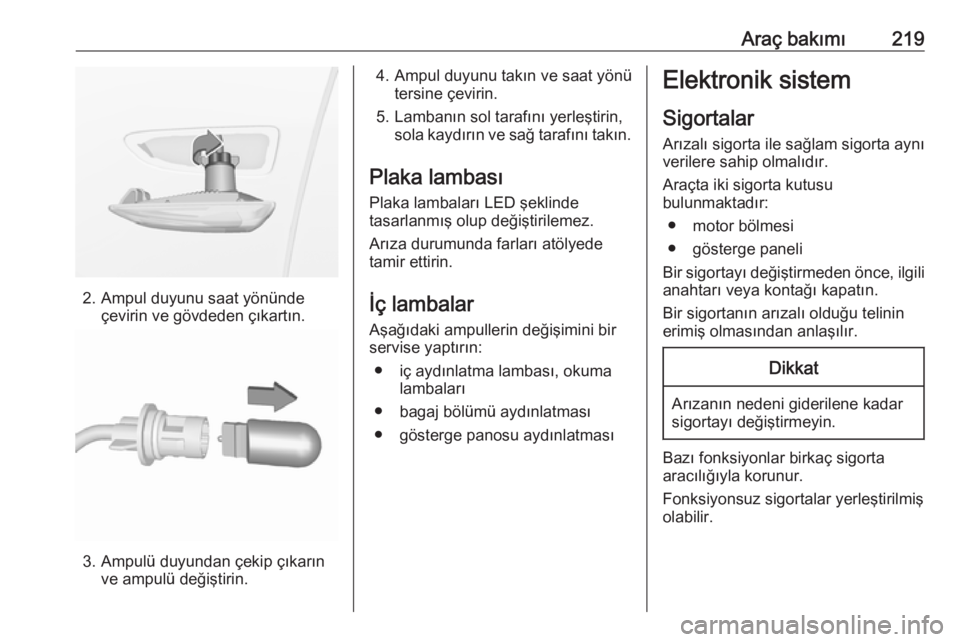

Araç bakımı219
2. Ampul duyunu saat yönündeçevirin ve gövdeden çıkartın.
3. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
4. Ampul duyunu takın ve saat yönütersine çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambaları LED şeklinde
tasarlanmış olup değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

220Araç bakımıSigorta çıkarıcısıGösterge paneli içindeki sigorta
kutusunun önünde bir sigorta
çıkarıcısı bulunabilir. Sökme aleti iki
taraflı olup, her bir tarafı farklı tipte
sigortalar içindir.
Sigorta tipine bağlı olarak, sigortayı
sökme aletiyle tepesinden veya
yanından tutun. Sigortayı çekin.

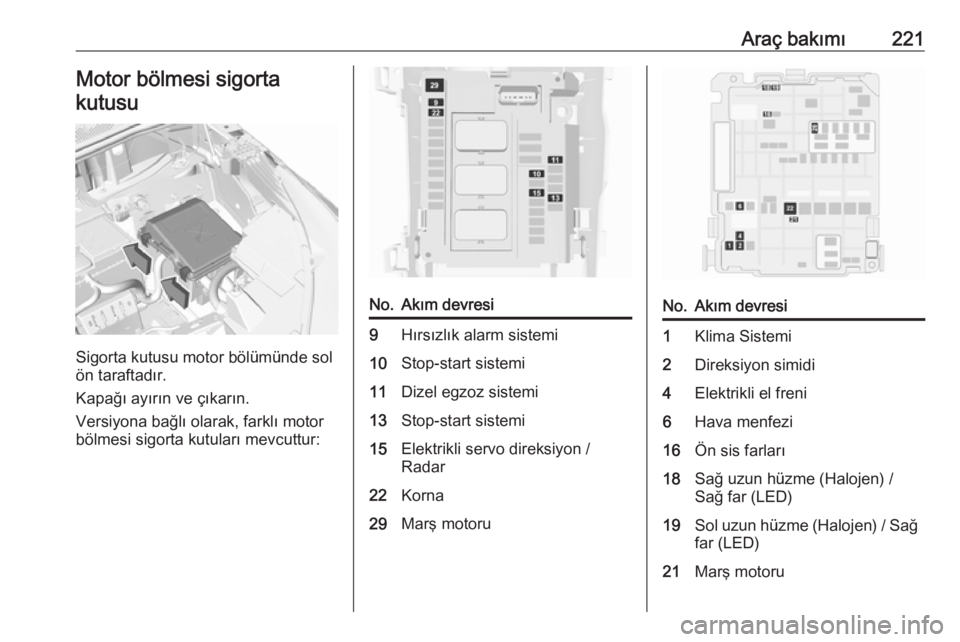

Araç bakımı221Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
Versiyona bağlı olarak, farklı motor bölmesi sigorta kutuları mevcuttur:
No.Akım devresi9Hırsızlık alarm sistemi10Stop-start sistemi11Dizel egzoz sistemi13Stop-start sistemi15Elektrikli servo direksiyon /
Radar22Korna29Marş motoruNo.Akım devresi1Klima Sistemi2Direksiyon simidi4Elektrikli el freni6Hava menfezi16Ön sis farları18Sağ uzun hüzme (Halojen) /
Sağ far (LED)19Sol uzun hüzme (Halojen) / Sağ far (LED)21Marş motoru

222Araç bakımıNo.Akım devresi22Ön cam ısıtıcısı26Ek Isıtıcı / Isıtmalı ön cam
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını
kapatın ve kilitleyin.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigortakutusu
Soldan direksiyonlu araçlarda,
sigorta kutusu gösterge panosunun
sol tarafındaki bir kapağın arkasında
bulunur. Kapağı açın ve kilidi
bastırarak çıkarın.
Versiyona bağlı olarak, farklı
gösterge panosu sigorta kutuları
mevcuttur:No.Akım devresi1Elektronik anahtar sistemi / Hırsızlık alarm sistemi4Stop-start sistemi5Gelişmiş park desteği /
Kamera / Şanzıman kontrol
modülü7Amplifikatör8Arka cam sileceği10Merkezi kilit sistemi11Merkezi kilit sistemi13Hırsızlık alarm sistemi16Elektrikli servo direksiyon18OnStar21İç aydınlatma22Torpido gözü aydınlatması23Kör nokta uyarı sistemi / Yan
ayna ayarı / Endüktif şarj24Sütun elektrik grubu25Dikiz aynası

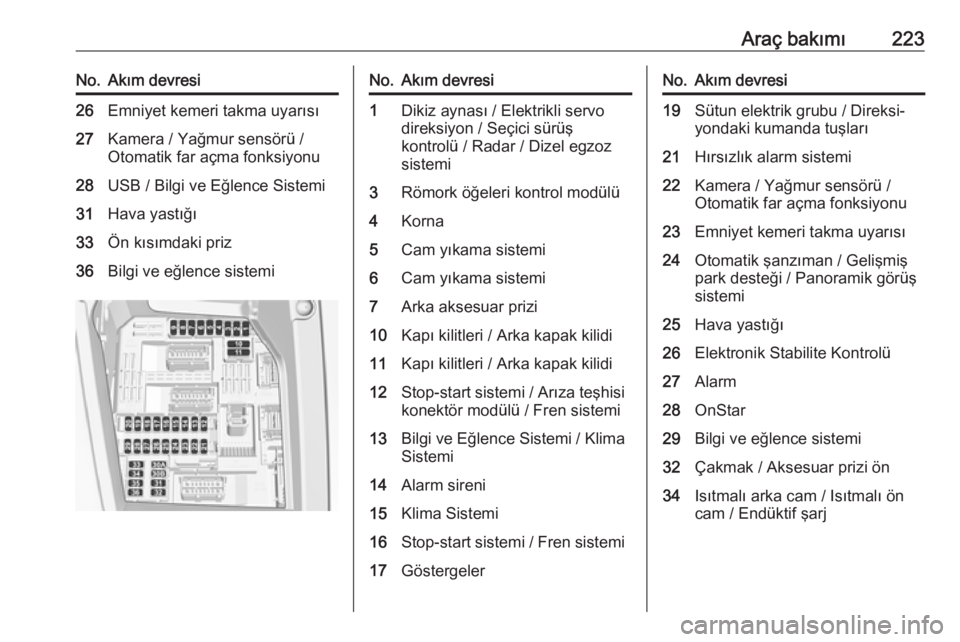

Araç bakımı223No.Akım devresi26Emniyet kemeri takma uyarısı27Kamera / Yağmur sensörü /
Otomatik far açma fonksiyonu28USB / Bilgi ve Eğlence Sistemi31Hava yastığı33Ön kısımdaki priz36Bilgi ve eğlence sistemiNo.Akım devresi1Dikiz aynası / Elektrikli servo direksiyon / Seçici sürüş
kontrolü / Radar / Dizel egzoz
sistemi3Römork öğeleri kontrol modülü4Korna5Cam yıkama sistemi6Cam yıkama sistemi7Arka aksesuar prizi10Kapı kilitleri / Arka kapak kilidi11Kapı kilitleri / Arka kapak kilidi12Stop-start sistemi / Arıza teşhisi konektör modülü / Fren sistemi13Bilgi ve Eğlence Sistemi / Klima
Sistemi14Alarm sireni15Klima Sistemi16Stop-start sistemi / Fren sistemi17GöstergelerNo.Akım devresi19Sütun elektrik grubu / Direksi‐ yondaki kumanda tuşları21Hırsızlık alarm sistemi22Kamera / Yağmur sensörü /
Otomatik far açma fonksiyonu23Emniyet kemeri takma uyarısı24Otomatik şanzıman / Gelişmiş
park desteği / Panoramik görüş
sistemi25Hava yastığı26Elektronik Stabilite Kontrolü27Alarm28OnStar29Bilgi ve eğlence sistemi32Çakmak / Aksesuar prizi ön34Isıtmalı arka cam / Isıtmalı ön
cam / Endüktif şarj

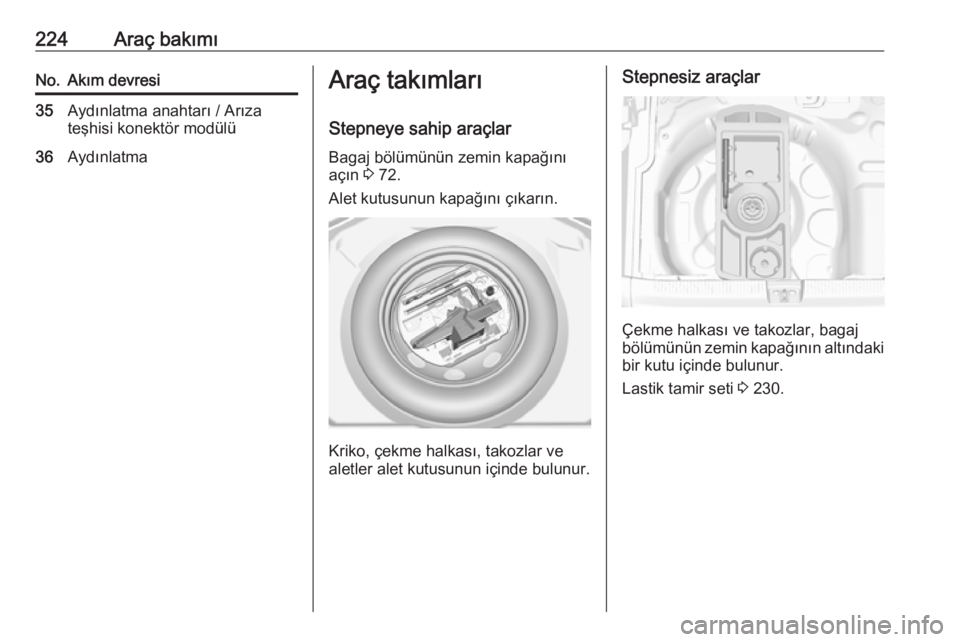

224Araç bakımıNo.Akım devresi35Aydınlatma anahtarı / Arıza
teşhisi konektör modülü36AydınlatmaAraç takımları
Stepneye sahip araçlar
Bagaj bölümünün zemin kapağını
açın 3 72.
Alet kutusunun kapağını çıkarın.
Kriko, çekme halkası, takozlar ve
aletler alet kutusunun içinde bulunur.
Stepnesiz araçlar
Çekme halkası ve takozlar, bagaj
bölümünün zemin kapağının altındaki
bir kutu içinde bulunur.
Lastik tamir seti 3 230.

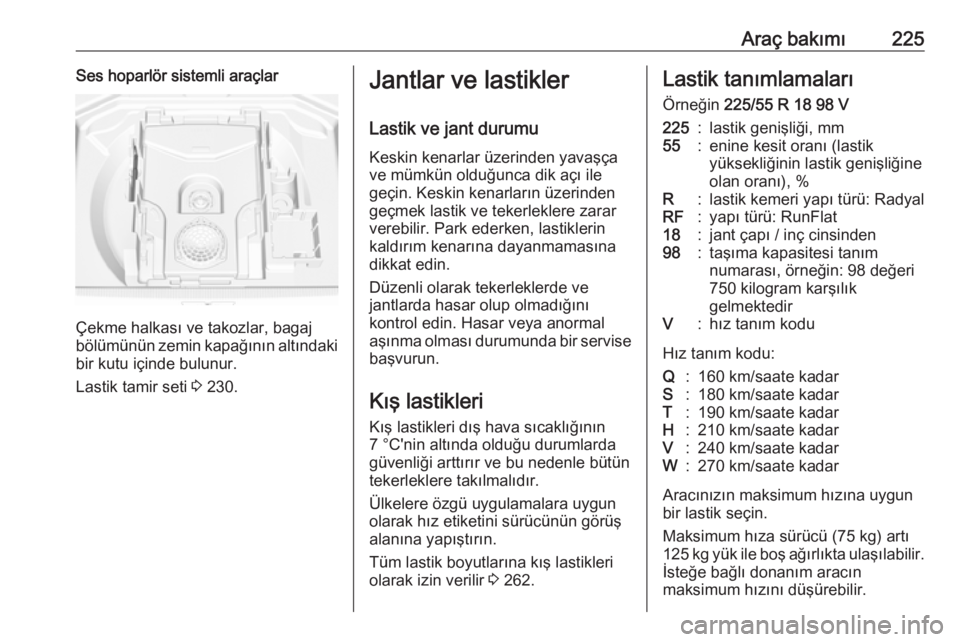

Araç bakımı225Ses hoparlör sistemli araçlar
Çekme halkası ve takozlar, bagaj
bölümünün zemin kapağının altındaki
bir kutu içinde bulunur.
Lastik tamir seti 3 230.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal aşınma olması durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 262.Lastik tanımlamaları
Örneğin 225/55 R 18 98 V225:lastik genişliği, mm55:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat18:jant çapı / inç cinsinden98:taşıma kapasitesi tanım
numarası, örneğin: 98 değeri
750 kilogram karşılık
gelmektedirV:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı 125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.

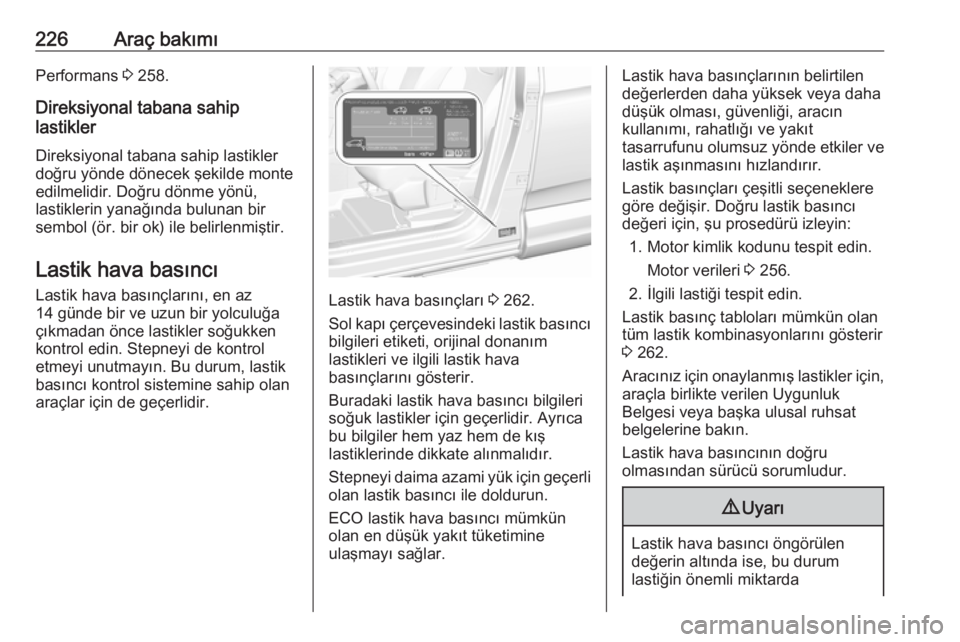

226Araç bakımıPerformans 3 258.
Direksiyonal tabana sahip
lastikler
Direksiyonal tabana sahip lastikler
doğru yönde dönecek şekilde monte edilmelidir. Doğru dönme yönü,
lastiklerin yanağında bulunan bir
sembol (ör. bir ok) ile belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Lastik hava basınçları 3 262.
Sol kapı çerçevesindeki lastik basıncı bilgileri etiketi, orijinal donanım
lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 256.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 262.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda

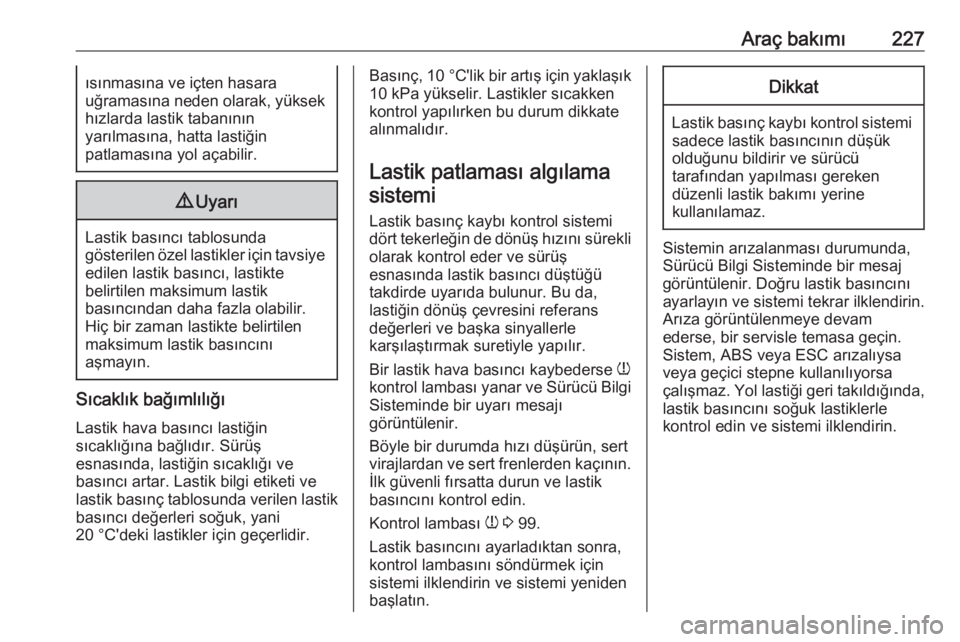

Araç bakımı227ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Lastik patlaması algılama sistemi
Lastik basınç kaybı kontrol sistemidört tekerleğin de dönüş hızını sürekli
olarak kontrol eder ve sürüş
esnasında lastik basıncı düştüğü
takdirde uyarıda bulunur. Bu da,
lastiğin dönüş çevresini referans
değerleri ve başka sinyallerle
karşılaştırmak suretiyle yapılır.
Bir lastik hava basıncı kaybederse w
kontrol lambası yanar ve Sürücü Bilgi Sisteminde bir uyarı mesajı
görüntülenir.
Böyle bir durumda hızı düşürün, sert
virajlardan ve sert frenlerden kaçının. İlk güvenli fırsatta durun ve lastik
basıncını kontrol edin.
Kontrol lambası w 3 99.
Lastik basıncını ayarladıktan sonra,
kontrol lambasını söndürmek için
sistemi ilklendirin ve sistemi yeniden
başlatın.Dikkat
Lastik basınç kaybı kontrol sistemi sadece lastik basıncının düşük
olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Sistemin arızalanması durumunda, Sürücü Bilgi Sisteminde bir mesaj görüntülenir. Doğru lastik basıncını
ayarlayın ve sistemi tekrar ilklendirin.
Arıza görüntülenmeye devam
ederse, bir servisle temasa geçin.
Sistem, ABS veya ESC arızalıysa veya geçici stepne kullanılıyorsa
çalışmaz. Yol lastiği geri takıldığında,
lastik basıncını soğuk lastiklerle
kontrol edin ve sistemi ilklendirin.

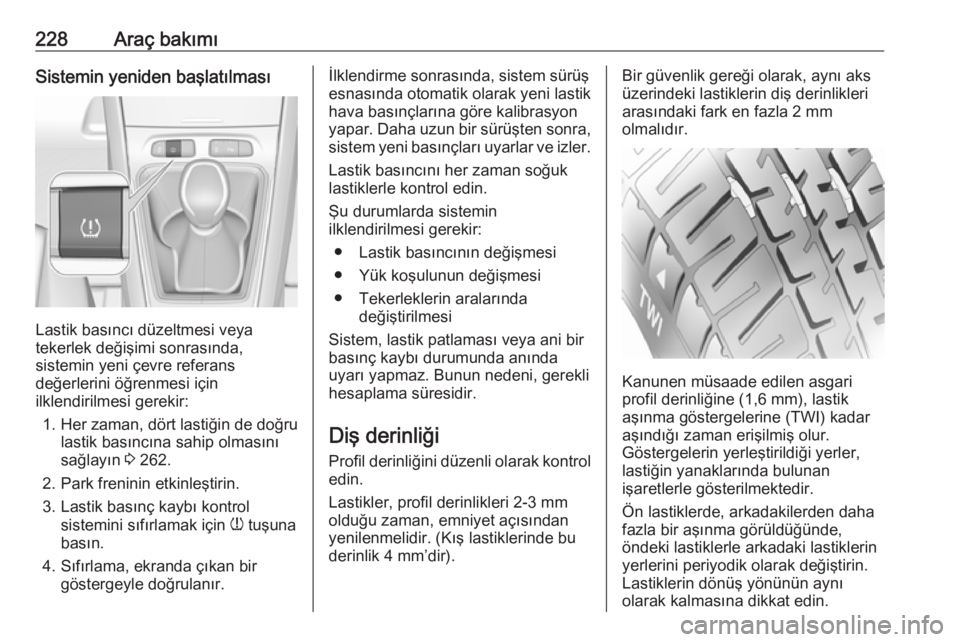

228Araç bakımıSistemin yeniden başlatılması
Lastik basıncı düzeltmesi veya
tekerlek değişimi sonrasında,
sistemin yeni çevre referans
değerlerini öğrenmesi için
ilklendirilmesi gerekir:
1. Her zaman, dört lastiğin de doğru lastik basıncına sahip olmasını
sağlayın 3 262.
2. Park freninin etkinleştirin.
3. Lastik basınç kaybı kontrol sistemini sıfırlamak için w tuşuna
basın.
4. Sıfırlama, ekranda çıkan bir göstergeyle doğrulanır.
İlklendirme sonrasında, sistem sürüş
esnasında otomatik olarak yeni lastik
hava basınçlarına göre kalibrasyon
yapar. Daha uzun bir sürüşten sonra, sistem yeni basınçları uyarlar ve izler.
Lastik basıncını her zaman soğuk
lastiklerle kontrol edin.
Şu durumlarda sistemin
ilklendirilmesi gerekir:
● Lastik basıncının değişmesi
● Yük koşulunun değişmesi
● Tekerleklerin aralarında değiştirilmesi
Sistem, lastik patlaması veya ani bir
basınç kaybı durumunda anında
uyarı yapmaz. Bunun nedeni, gerekli
hesaplama süresidir.
Diş derinliği Profil derinliğini düzenli olarak kontrol edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu derinlik 4 mm’dir).Bir güvenlik gereği olarak, aynı aks
üzerindeki lastiklerin diş derinlikleri
arasındaki fark en fazla 2 mm
olmalıdır.
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde,
öndeki lastiklerle arkadaki lastiklerin yerlerini periyodik olarak değiştirin.
Lastiklerin dönüş yönünün aynı
olarak kalmasına dikkat edin.
