Page 261 of 283

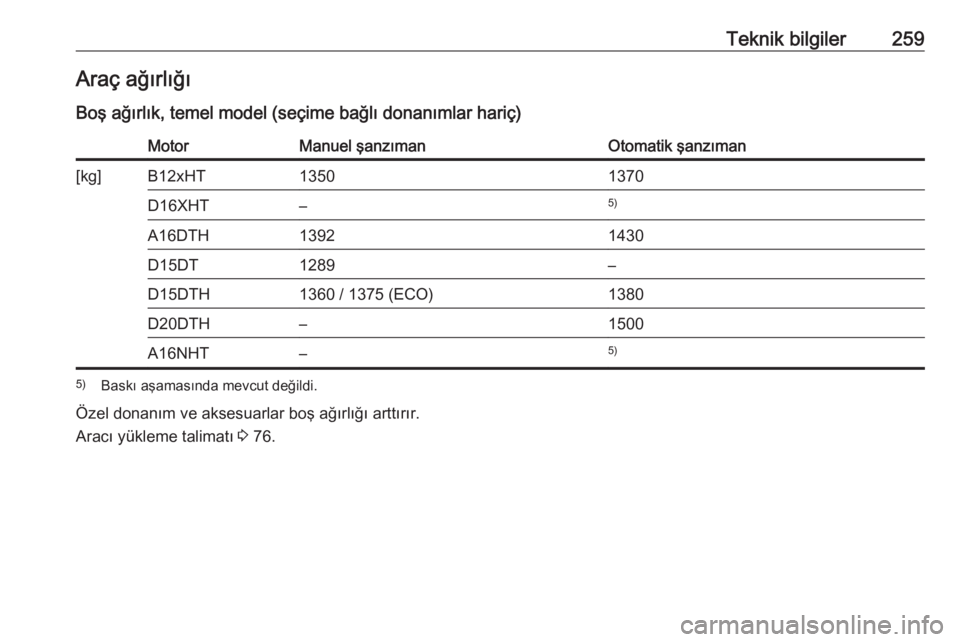

Teknik bilgiler259Araç ağırlığıBoş ağırlık, temel model (seçime bağlı donanımlar hariç)MotorManuel şanzımanOtomatik şanzıman[kg]B12xHT13501370D16XHT–5)A16DTH13921430D15DT1289–D15DTH1360 / 1375 (ECO)1380D20DTH–1500A16NHT–5)5) Baskı aşamasında mevcut değildi.
Özel donanım ve aksesuarlar boş ağırlığı arttırır.
Aracı yükleme talimatı 3 76.
Page 262 of 283

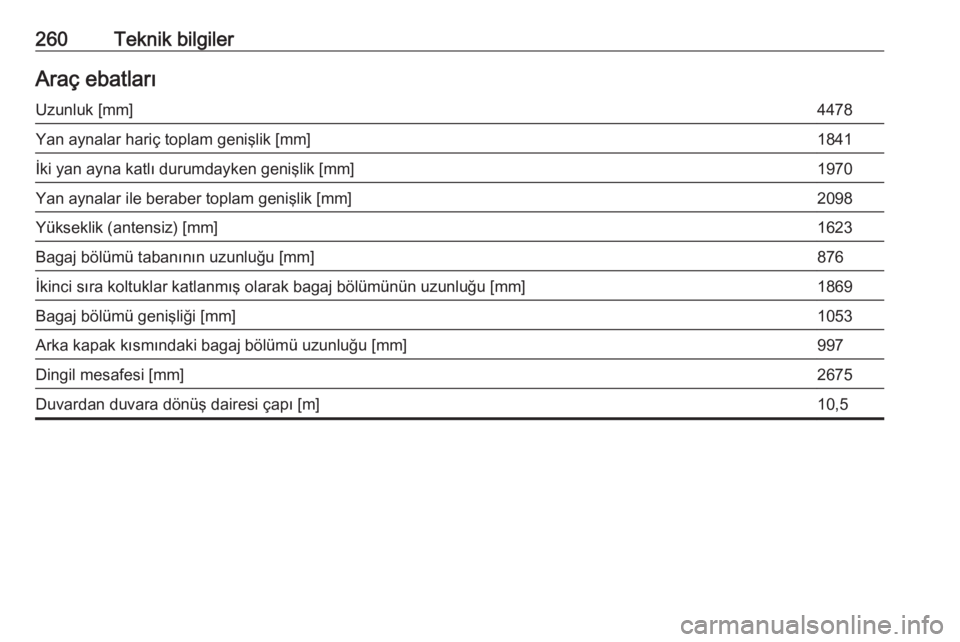

260Teknik bilgilerAraç ebatlarıUzunluk [mm]4478Yan aynalar hariç toplam genişlik [mm]1841İki yan ayna katlı durumdayken genişlik [mm]1970Yan aynalar ile beraber toplam genişlik [mm]2098Yükseklik (antensiz) [mm]1623Bagaj bölümü tabanının uzunluğu [mm]876İkinci sıra koltuklar katlanmış olarak bagaj bölümünün uzunluğu [mm]1869Bagaj bölümü genişliği [mm]1053Arka kapak kısmındaki bagaj bölümü uzunluğu [mm]997Dingil mesafesi [mm]2675Duvardan duvara dönüş dairesi çapı [m]10,5
Page 263 of 283

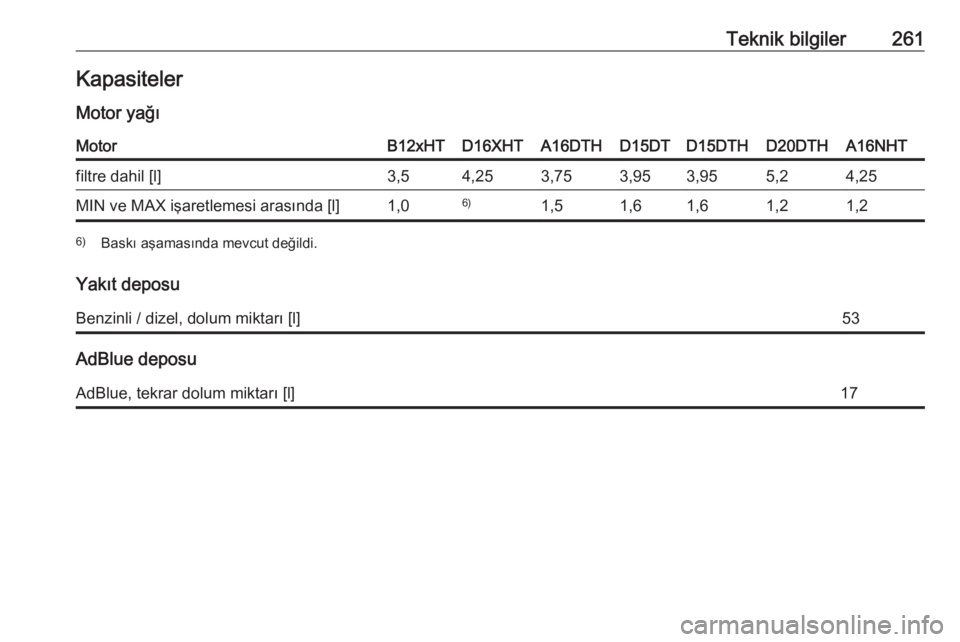

Teknik bilgiler261KapasitelerMotor yağıMotorB12xHTD16XHTA16DTHD15DTD15DTHD20DTHA16NHTfiltre dahil [l]3,54,253,753,953,955,24,25MIN ve MAX işaretlemesi arasında [l]1,06)1,51,61,61,21,26) Baskı aşamasında mevcut değildi.
Yakıt deposu
Benzinli / dizel, dolum miktarı [l]53
AdBlue deposu
AdBlue, tekrar dolum miktarı [l]17
Page 264 of 283

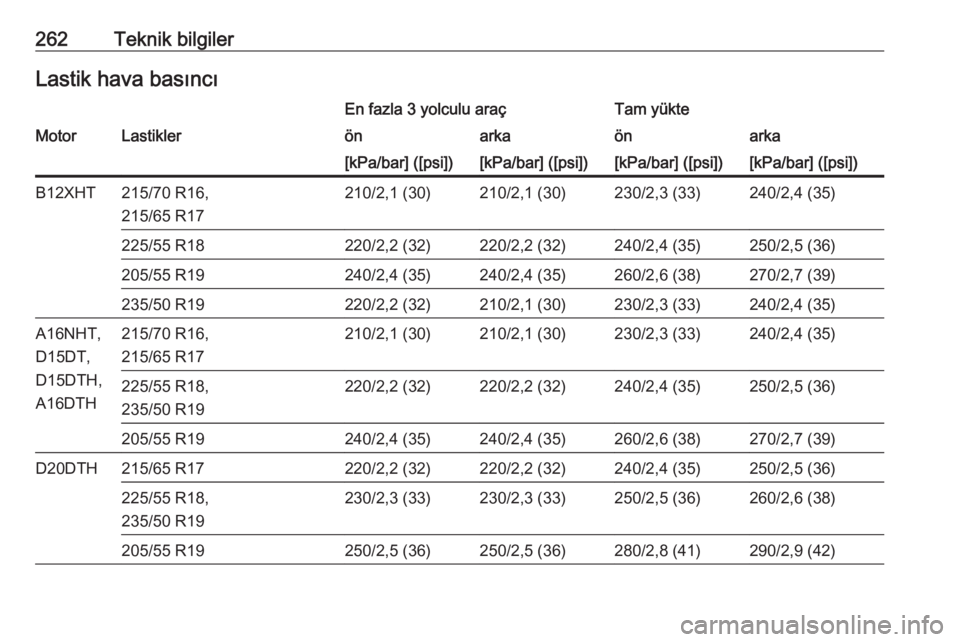

262Teknik bilgilerLastik hava basıncıEn fazla 3 yolculu araçTam yükteMotorLastiklerönarkaönarka[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])B12XHT215/70 R16,
215/65 R17210/2,1 (30)210/2,1 (30)230/2,3 (33)240/2,4 (35)225/55 R18220/2,2 (32)220/2,2 (32)240/2,4 (35)250/2,5 (36)205/55 R19240/2,4 (35)240/2,4 (35)260/2,6 (38)270/2,7 (39)235/50 R19220/2,2 (32)210/2,1 (30)230/2,3 (33)240/2,4 (35)A16NHT,
D15DT,
D15DTH,
A16DTH215/70 R16,
215/65 R17210/2,1 (30)210/2,1 (30)230/2,3 (33)240/2,4 (35)225/55 R18,
235/50 R19220/2,2 (32)220/2,2 (32)240/2,4 (35)250/2,5 (36)205/55 R19240/2,4 (35)240/2,4 (35)260/2,6 (38)270/2,7 (39)D20DTH215/65 R17220/2,2 (32)220/2,2 (32)240/2,4 (35)250/2,5 (36)225/55 R18,
235/50 R19230/2,3 (33)230/2,3 (33)250/2,5 (36)260/2,6 (38)205/55 R19250/2,5 (36)250/2,5 (36)280/2,8 (41)290/2,9 (42)
Page 265 of 283
Teknik bilgiler263En fazla 3 yolculu araçTam yükteMotorLastiklerönarkaönarka[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])D16XHT7)TümüGeçici stepne 135/80 R18420/4,2 (60)420/4,2 (60)420/4,2 (60)420/4,2 (60)7)Baskı aşamasında mevcut değildi.
Page 266 of 283

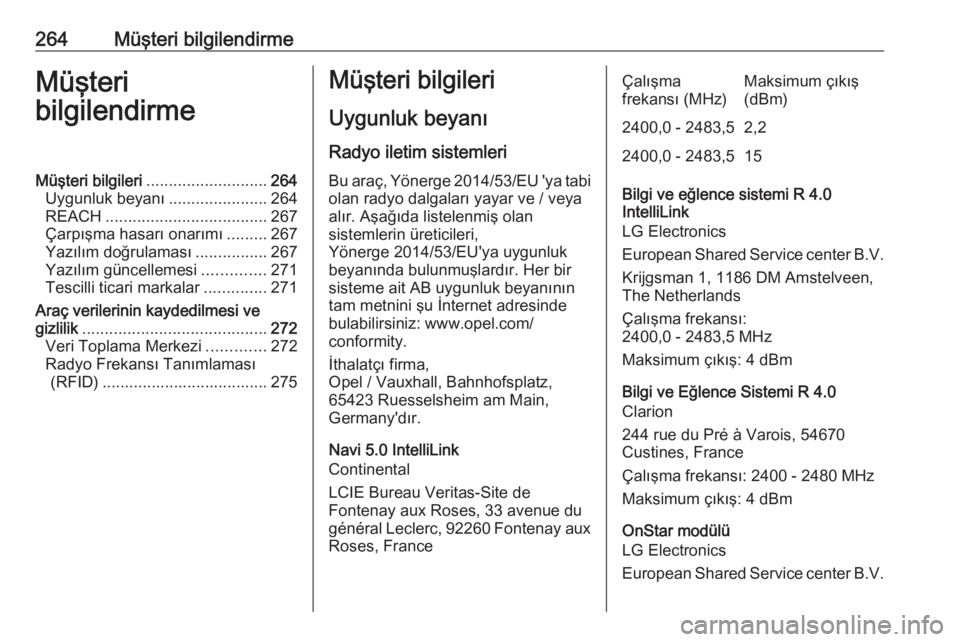

264Müşteri bilgilendirmeMüşteri
bilgilendirmeMüşteri bilgileri ........................... 264
Uygunluk beyanı ......................264
REACH .................................... 267
Çarpışma hasarı onarımı .........267
Yazılım doğrulaması ................267
Yazılım güncellemesi ..............271
Tescilli ticari markalar ..............271
Araç verilerinin kaydedilmesi ve gizlilik ......................................... 272
Veri Toplama Merkezi .............272
Radyo Frekansı Tanımlaması (RFID) ..................................... 275Müşteri bilgileri
Uygunluk beyanı
Radyo iletim sistemleri Bu araç, Yönerge 2014/53/EU 'ya tabi
olan radyo dalgaları yayar ve / veya
alır. Aşağıda listelenmiş olan
sistemlerin üreticileri,
Yönerge 2014/53/EU'ya uygunluk
beyanında bulunmuşlardır. Her bir
sisteme ait AB uygunluk beyanının
tam metnini şu İnternet adresinde
bulabilirsiniz: www.opel.com/
conformity.
İthalatçı firma,
Opel / Vauxhall, Bahnhofsplatz,
65423 Ruesselsheim am Main,
Germany'dır.
Navi 5.0 IntelliLink
Continental
LCIE Bureau Veritas-Site de
Fontenay aux Roses, 33 avenue du
général Leclerc, 92260 Fontenay aux Roses, FranceÇalışma
frekansı (MHz)Maksimum çıkış
(dBm)2400,0 - 2483,52,22400,0 - 2483,515
Bilgi ve eğlence sistemi R 4.0
IntelliLink
LG Electronics
European Shared Service center B.V.
Krijgsman 1, 1186 DM Amstelveen,
The Netherlands
Çalışma frekansı:
2400,0 - 2483,5 MHz
Maksimum çıkış: 4 dBm
Bilgi ve Eğlence Sistemi R 4.0
Clarion
244 rue du Pré à Varois, 54670
Custines, France
Çalışma frekansı: 2400 - 2480 MHz Maksimum çıkış: 4 dBm
OnStar modülü
LG Electronics
European Shared Service center B.V.
Page 267 of 283

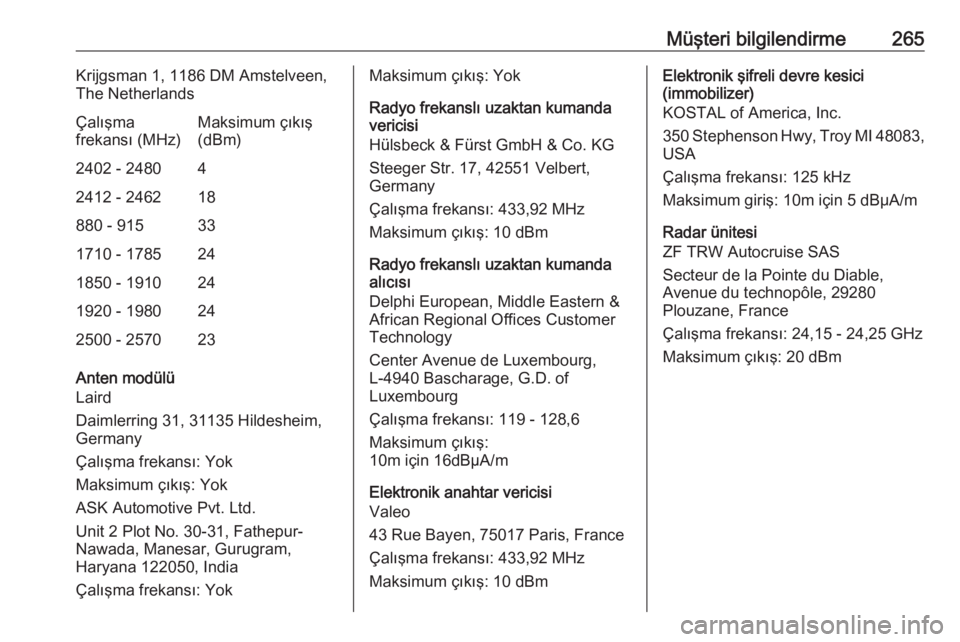

Müşteri bilgilendirme265Krijgsman 1, 1186 DM Amstelveen,
The NetherlandsÇalışma
frekansı (MHz)Maksimum çıkış
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Anten modülü
Laird
Daimlerring 31, 31135 Hildesheim,
Germany
Çalışma frekansı: Yok
Maksimum çıkış: Yok
ASK Automotive Pvt. Ltd.
Unit 2 Plot No. 30-31, Fathepur-
Nawada, Manesar, Gurugram,
Haryana 122050, India
Çalışma frekansı: Yok
Maksimum çıkış: Yok
Radyo frekanslı uzaktan kumanda
vericisi
Hülsbeck & Fürst GmbH & Co. KG
Steeger Str. 17, 42551 Velbert,
Germany
Çalışma frekansı: 433,92 MHz
Maksimum çıkış: 10 dBm
Radyo frekanslı uzaktan kumanda
alıcısı
Delphi European, Middle Eastern &
African Regional Offices Customer
Technology
Center Avenue de Luxembourg,
L-4940 Bascharage, G.D. of
Luxembourg
Çalışma frekansı: 119 - 128,6
Maksimum çıkış:
10m için 16dBµA/m
Elektronik anahtar vericisi
Valeo
43 Rue Bayen, 75017 Paris, France
Çalışma frekansı: 433,92 MHz
Maksimum çıkış: 10 dBmElektronik şifreli devre kesici
(immobilizer)
KOSTAL of America, Inc.
350 Stephenson Hwy, Troy MI 48083,
USA
Çalışma frekansı: 125 kHz
Maksimum giriş: 10m için 5 dBμA/m
Radar ünitesi
ZF TRW Autocruise SAS
Secteur de la Pointe du Diable,
Avenue du technopôle, 29280
Plouzane, France
Çalışma frekansı: 24,15 - 24,25 GHz
Maksimum çıkış: 20 dBm
Page 268 of 283

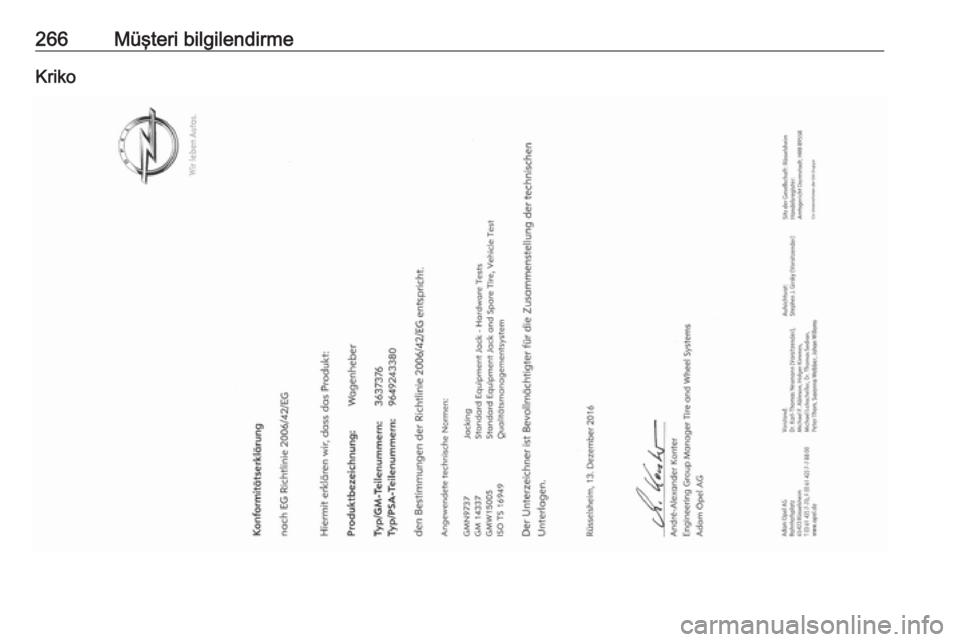

266Müşteri bilgilendirmeKriko
Page 269 of 283

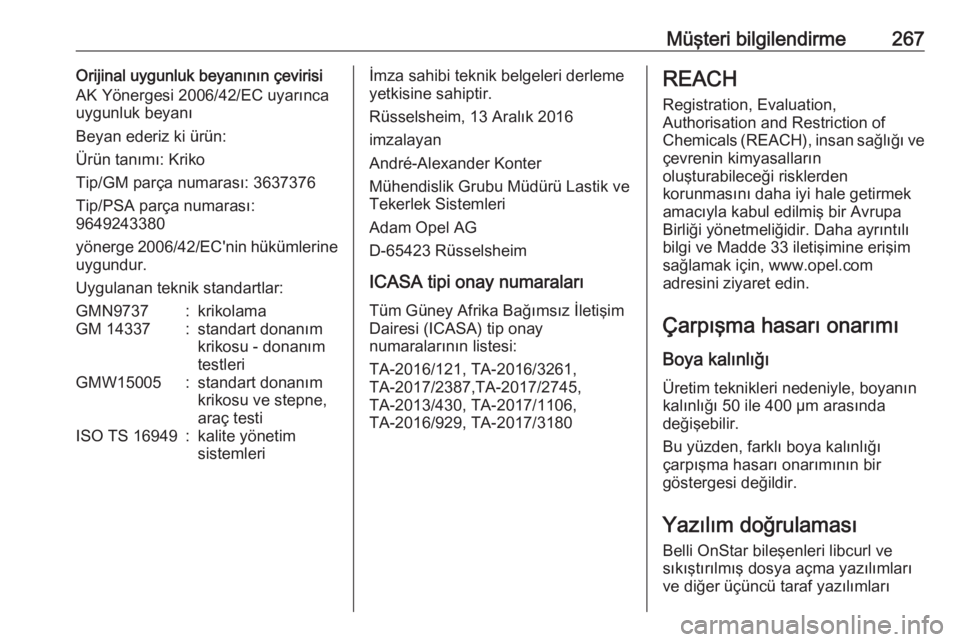

Müşteri bilgilendirme267Orijinal uygunluk beyanının çevirisi
AK Yönergesi 2006/42/EC uyarınca uygunluk beyanı
Beyan ederiz ki ürün:
Ürün tanımı: Kriko
Tip/GM parça numarası: 3637376 Tip/PSA parça numarası:
9649243380
yönerge 2006/42/EC'nin hükümlerine
uygundur.
Uygulanan teknik standartlar:GMN9737:krikolamaGM 14337:standart donanım
krikosu - donanım
testleriGMW15005:standart donanım
krikosu ve stepne,
araç testiISO TS 16949:kalite yönetim
sistemleriİmza sahibi teknik belgeleri derleme
yetkisine sahiptir.
Rüsselsheim, 13 Aralık 2016
imzalayan
André-Alexander Konter
Mühendislik Grubu Müdürü Lastik ve
Tekerlek Sistemleri
Adam Opel AG
D-65423 Rüsselsheim
ICASA tipi onay numaraları
Tüm Güney Afrika Bağımsız İletişim
Dairesi (ICASA) tip onay
numaralarının listesi:
TA-2016/121, TA-2016/3261,
TA-2017/2387,TA-2017/2745,
TA-2013/430, TA-2017/1106,
TA-2016/929, TA-2017/3180REACH
Registration, Evaluation,
Authorisation and Restriction of
Chemicals (REACH), insan sağlığı ve
çevrenin kimyasalların
oluşturabileceği risklerden
korunmasını daha iyi hale getirmek
amacıyla kabul edilmiş bir Avrupa
Birliği yönetmeliğidir. Daha ayrıntılı
bilgi ve Madde 33 iletişimine erişim
sağlamak için, www.opel.com
adresini ziyaret edin.
Çarpışma hasarı onarımı
Boya kalınlığı
Üretim teknikleri nedeniyle, boyanın
kalınlığı 50 ile 400 µm arasında
değişebilir.
Bu yüzden, farklı boya kalınlığı
çarpışma hasarı onarımının bir
göstergesi değildir.
Yazılım doğrulaması
Belli OnStar bileşenleri libcurl ve
sıkıştırılmış dosya açma yazılımları
ve diğer üçüncü taraf yazılımları

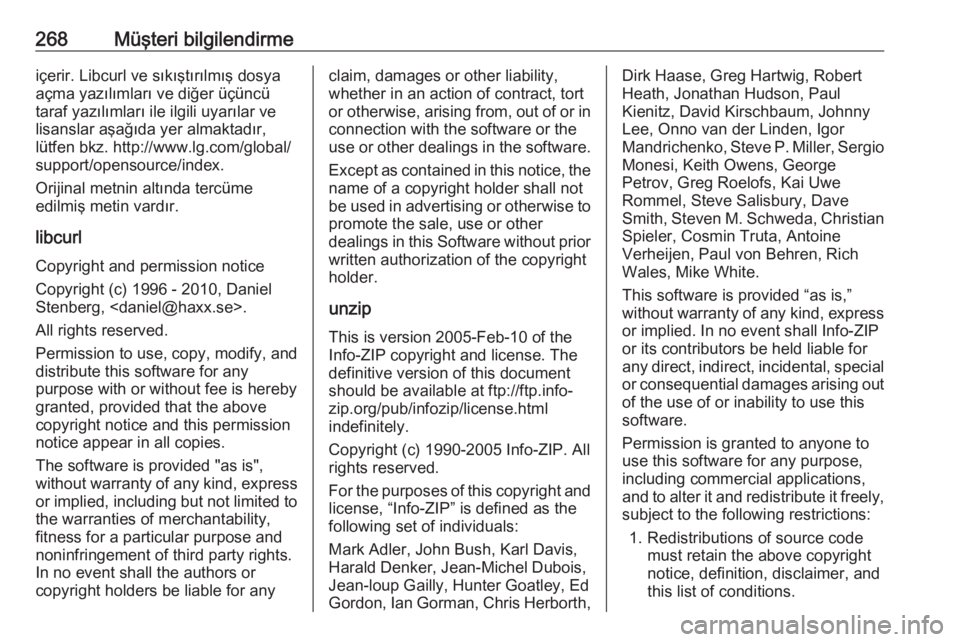

Page 270 of 283
268Müşteri bilgilendirmeiçerir. Libcurl ve sıkıştırılmış dosya
açma yazılımları ve diğer üçüncü taraf yazılımları ile ilgili uyarılar ve
lisanslar aşağıda yer almaktadır, lütfen bkz. http://www.lg.com/global/
support/opensource/index.
Orijinal metnin altında tercüme
edilmiş metin vardır.
libcurl Copyright and permission notice
Copyright (c) 1996 - 2010, Daniel
Stenberg,
All rights reserved.
Permission to use, copy, modify, and
distribute this software for any
purpose with or without fee is hereby
granted, provided that the above
copyright notice and this permission
notice appear in all copies.
The software is provided "as is",
without warranty of any kind, express
or implied, including but not limited to the warranties of merchantability,
fitness for a particular purpose and
noninfringement of third party rights.
In no event shall the authors or
copyright holders be liable for anyclaim, damages or other liability,
whether in an action of contract, tort
or otherwise, arising from, out of or in connection with the software or the
use or other dealings in the software.
Except as contained in this notice, the
name of a copyright holder shall not
be used in advertising or otherwise to
promote the sale, use or other
dealings in this Software without prior
written authorization of the copyright
holder.
unzip
This is version 2005-Feb-10 of the
Info-ZIP copyright and license. The definitive version of this document
should be available at ftp://ftp.info-
zip.org/pub/infozip/license.html
indefinitely.
Copyright (c) 1990-2005 Info-ZIP. All
rights reserved.
For the purposes of this copyright and license, “Info-ZIP” is defined as the
following set of individuals:
Mark Adler, John Bush, Karl Davis,
Harald Denker, Jean-Michel Dubois,
Jean-loup Gailly, Hunter Goatley, Ed
Gordon, Ian Gorman, Chris Herborth,Dirk Haase, Greg Hartwig, Robert
Heath, Jonathan Hudson, Paul
Kienitz, David Kirschbaum, Johnny
Lee, Onno van der Linden, Igor
Mandrichenko, Steve P. Miller, Sergio
Monesi, Keith Owens, George
Petrov, Greg Roelofs, Kai Uwe
Rommel, Steve Salisbury, Dave
Smith, Steven M. Schweda, Christian Spieler, Cosmin Truta, Antoine
Verheijen, Paul von Behren, Rich
Wales, Mike White.
This software is provided “as is,”
without warranty of any kind, express
or implied. In no event shall Info-ZIP
or its contributors be held liable for
any direct, indirect, incidental, special
or consequential damages arising out of the use of or inability to use this
software.
Permission is granted to anyone to
use this software for any purpose,
including commercial applications,
and to alter it and redistribute it freely,
subject to the following restrictions:
1. Redistributions of source code must retain the above copyright
notice, definition, disclaimer, and
this list of conditions.
