Schlüssel, Türen, Fenster29Automatische Betätigungder Zentralverriegelung
Automatische Betätigung der
Zentralverriegelung nach dem
Losfahren
Dieses System ermöglicht das auto‐
matische Verriegeln der Türen und
der Heckklappe bei Überschreiten
einer bestimmten Geschwindigkeit.
Wenn eine der Türen oder die Heck‐
klappe geöffnet ist, erfolgt keine auto‐ matische Verriegelung. Dies wird
durch hörbar zurückspringende
Schlösser, das Aufleuchten von h an
der Instrumenteneinheit, einen Signalton und die Anzeige einer
Warnmeldung signalisiert.
Die Funktion kann jederzeit aktiviert
oder deaktiviert werden. Bei einge‐ schalteter Zündung auf Q drücken,
bis ein Signalton zu hören ist und eine
entsprechende Meldung angezeigt
wird.
Der Systemstatus bleibt beim
Ausschalten der Zündung im Spei‐
cher hinterlegt.
Automatisches erneutes
Verriegeln nach dem Entriegeln
Diese Sicherheitsfunktion verriegelt
kurz nach dem Entriegeln mit der
Fernsteuerung oder mit dem elektro‐
nischen Schlüssel automatisch
wieder alle Türen, den Laderaum und den Tankdeckel, falls keine Tür geöff‐ net wurde.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Page 32 of 299
30Schlüssel, Türen, FensterMechanische Kindersicherung
Rote Kindersicherung in der hinteren
Tür mit einem Schlüssel in die waage‐
rechte Stellung drehen. Die Tür lässt
sich dann von innen nicht öffnen.
Zum Deaktivieren die Kinder‐
sicherung wieder senkrecht stellen.
Elektrische Kindersicherung
Fernbedientes System, mit dem das
Öffnen der hinteren Türen über die
Türinnengriffe und die Bedienung der hinteren Fensterheber verhindert
werden können.
Einschalten
R drücken. Die Kontrollleuchte in der
Taste leuchtet auf und eine Bestäti‐
gungsmeldung wird angezeigt. Diese
Kontrollleuchte leuchtet, bis die
Kindersicherung wieder ausgeschal‐
tet wird.
Ausschalten
Erneut auf R drücken. Die Kontroll‐
leuchte in der Taste erlischt und eine
Bestätigungsmeldung wird ange‐
zeigt.
Page 33 of 299
Schlüssel, Türen, Fenster31Türen
Laderaum Heckklappe
Öffnen
Nach dem Entriegeln die Heckklap‐
pentaste drücken und die Heckklappe
öffnen.
Schließen
Griff auf der Innenseite verwenden.
Beim Schließen nicht auf das Touch‐
pad drücken, da die Heckklappe
dadurch wieder entriegelt wird.
Zentralverriegelung 3 25.
Sensorgesteuerte Heckklappe
9 Warnung
Vorsicht bei Betätigung der
sensorgesteuerten Heckklappe.
Verletzungsgefahr, vor allem für
Kinder.
Die Bewegung der Heckklappe
beim Öffnen und Schließen
beobachten. Darauf achten, dass
nichts eingeklemmt wird und dass sich niemand im Bewegungsbe‐
reich aufhält.
Die sensorgesteuerte Heckklappe
kann folgendermaßen betätigt
werden:
● Längeres Drücken auf P am
elektronischen Schlüssel.
● Freihandbedienung per Bewe‐ gungssensor unter dem Heck‐
stoßfänger.
● Die Heckklappentaste und T in
der geöffneten Heckklappe.
Bei Fahrzeugen mit Automatikge‐
triebe kann die Heckklappe nur bei
stehendem Fahrzeug und bei Wähl‐
hebelstellung P betätigt werden.
Bei Betätigung der sensorgesteuer‐ ten Heckklappe blinken die Blinker
und ein akustisches Signal ertönt.
Page 34 of 299
32Schlüssel, Türen, FensterHinweis
Die Betätigung der sensorgesteuer‐
ten Heckklappe betätigt nicht die
Zentralverriegelung. Um die Heck‐
klappe mit der Taste am elektroni‐
schen Schlüssel, über die Heckklap‐
pentaste oder per Freihandfunktion
zu öffnen, braucht das Fahrzeug
nicht entriegelt zu werden. Voraus‐
setzung ist, dass sich der elektroni‐
sche Schlüssel außerhalb des Fahr‐ zeugs innerhalb eines Bereichs von
etwa 1 m zur Heckklappe befindet.
Den elektronischen Schlüssel nicht
im Laderaum lassen.
Das Fahrzeug nach dem Schließen verriegeln, falls es zuvor entriegelt
wurde.
Zentralverriegelung 3 25.Bedienung mit dem elektronischen
Schlüssel
Länger auf P drücken, um die
Heckklappe zu öffnen oder zu schlie‐
ßen.
Freihandbedienung
Zum Öffnen oder Schließen der
Heckklappe den Fuß im Bereich des
Kennzeichenschilds vor und zurück
bewegen. Den Fuß nicht zu lange
unter dem Heckstoßfänger halten
und nicht zu langsam bewegen. Der
elektronische Schlüssel muss sich
außerhalb des Fahrzeugs in einem
Umkreis von ca. 1 m um die Heck‐
klappe befinden.
Die Freihandbedienung kann im
Menü Einstellungen I Fahrzeug im
Info-Display aktiviert und deaktiviert
werden.
Info-Display 3 106.
Page 35 of 299

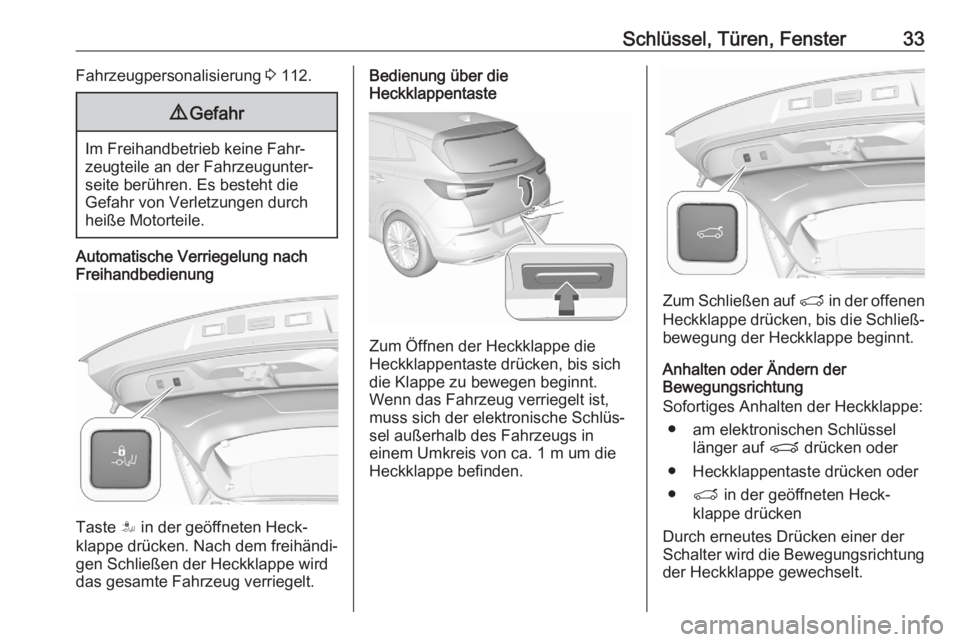

Schlüssel, Türen, Fenster33Fahrzeugpersonalisierung 3 112.9 Gefahr
Im Freihandbetrieb keine Fahr‐
zeugteile an der Fahrzeugunter‐
seite berühren. Es besteht die
Gefahr von Verletzungen durch
heiße Motorteile.
Automatische Verriegelung nach Freihandbedienung
Taste S in der geöffneten Heck‐
klappe drücken. Nach dem freihändi‐
gen Schließen der Heckklappe wird
das gesamte Fahrzeug verriegelt.
Bedienung über die
Heckklappentaste
Zum Öffnen der Heckklappe die
Heckklappentaste drücken, bis sich die Klappe zu bewegen beginnt.
Wenn das Fahrzeug verriegelt ist,
muss sich der elektronische Schlüs‐
sel außerhalb des Fahrzeugs in
einem Umkreis von ca. 1 m um die
Heckklappe befinden.
Zum Schließen auf T in der offenen
Heckklappe drücken, bis die Schließ‐ bewegung der Heckklappe beginnt.
Anhalten oder Ändern der
Bewegungsrichtung
Sofortiges Anhalten der Heckklappe:
● am elektronischen Schlüssel länger auf P drücken oder
● Heckklappentaste drücken oder
● T in der geöffneten Heck‐
klappe drücken
Durch erneutes Drücken einer der
Schalter wird die Bewegungsrichtung
der Heckklappe gewechselt.
Page 36 of 299

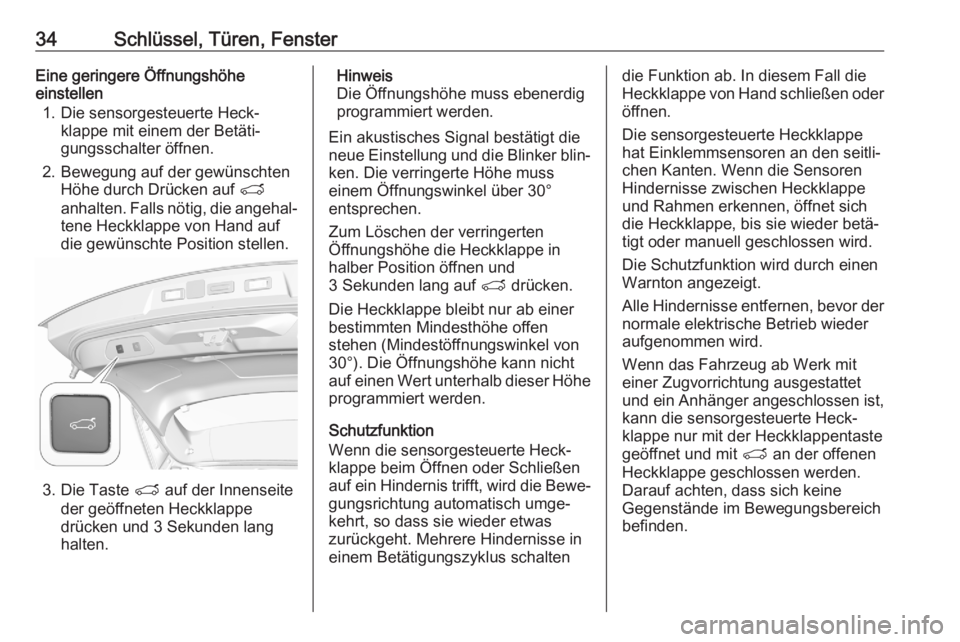

34Schlüssel, Türen, FensterEine geringere Öffnungshöhe
einstellen
1. Die sensorgesteuerte Heck‐ klappe mit einem der Betäti‐
gungsschalter öffnen.
2. Bewegung auf der gewünschten Höhe durch Drücken auf T
anhalten. Falls nötig, die angehal‐
tene Heckklappe von Hand auf
die gewünschte Position stellen.
3. Die Taste T auf der Innenseite
der geöffneten Heckklappe
drücken und 3 Sekunden lang
halten.
Hinweis
Die Öffnungshöhe muss ebenerdig
programmiert werden.
Ein akustisches Signal bestätigt die
neue Einstellung und die Blinker blin‐
ken. Die verringerte Höhe muss
einem Öffnungswinkel über 30°
entsprechen.
Zum Löschen der verringerten
Öffnungshöhe die Heckklappe in
halber Position öffnen und
3 Sekunden lang auf T drücken.
Die Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen
stehen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die sensorgesteuerte Heck‐
klappe beim Öffnen oder Schließen
auf ein Hindernis trifft, wird die Bewe‐ gungsrichtung automatisch umge‐
kehrt, so dass sie wieder etwas
zurückgeht. Mehrere Hindernisse in
einem Betätigungszyklus schaltendie Funktion ab. In diesem Fall die
Heckklappe von Hand schließen oder öffnen.
Die sensorgesteuerte Heckklappe
hat Einklemmsensoren an den seitli‐
chen Kanten. Wenn die Sensoren
Hindernisse zwischen Heckklappe
und Rahmen erkennen, öffnet sich
die Heckklappe, bis sie wieder betä‐
tigt oder manuell geschlossen wird.
Die Schutzfunktion wird durch einen
Warnton angezeigt.
Alle Hindernisse entfernen, bevor der
normale elektrische Betrieb wieder
aufgenommen wird.
Wenn das Fahrzeug ab Werk mit einer Zugvorrichtung ausgestattet
und ein Anhänger angeschlossen ist,
kann die sensorgesteuerte Heck‐
klappe nur mit der Heckklappentaste geöffnet und mit T an der offenen
Heckklappe geschlossen werden.
Darauf achten, dass sich keine
Gegenstände im Bewegungsbereich
befinden.
Page 37 of 299

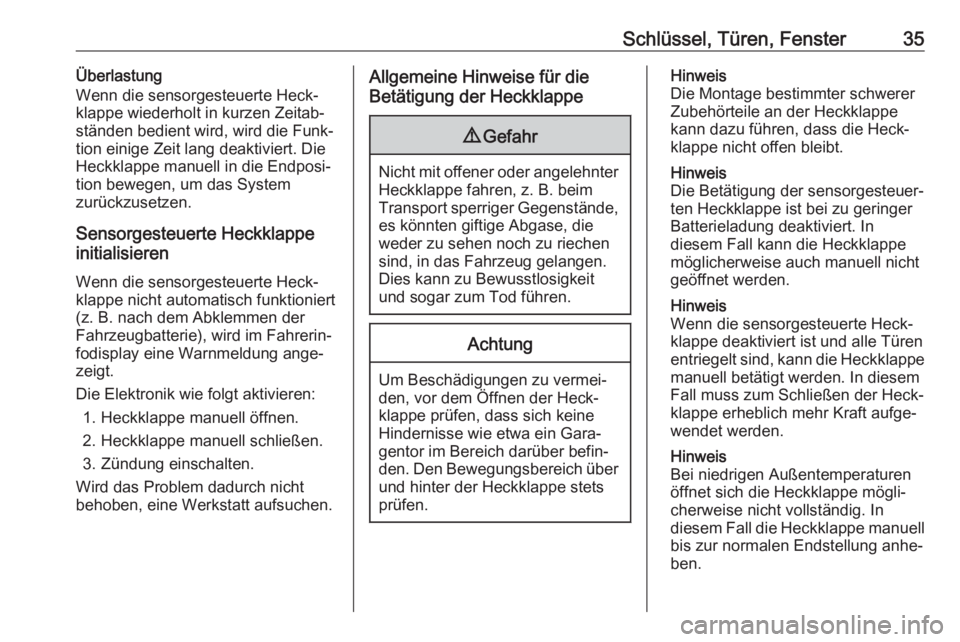

Schlüssel, Türen, Fenster35Überlastung
Wenn die sensorgesteuerte Heck‐
klappe wiederholt in kurzen Zeitab‐
ständen bedient wird, wird die Funk‐
tion einige Zeit lang deaktiviert. Die
Heckklappe manuell in die Endposi‐
tion bewegen, um das System
zurückzusetzen.
Sensorgesteuerte Heckklappe
initialisieren
Wenn die sensorgesteuerte Heck‐
klappe nicht automatisch funktioniert
(z. B. nach dem Abklemmen der
Fahrzeugbatterie), wird im Fahrerin‐
fodisplay eine Warnmeldung ange‐
zeigt.
Die Elektronik wie folgt aktivieren: 1. Heckklappe manuell öffnen.
2. Heckklappe manuell schließen.
3. Zündung einschalten.
Wird das Problem dadurch nicht
behoben, eine Werkstatt aufsuchen.Allgemeine Hinweise für die
Betätigung der Heckklappe9 Gefahr
Nicht mit offener oder angelehnter
Heckklappe fahren, z. B. beim
Transport sperriger Gegenstände,
es könnten giftige Abgase, die
weder zu sehen noch zu riechen
sind, in das Fahrzeug gelangen. Dies kann zu Bewusstlosigkeit
und sogar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Heck‐
klappe prüfen, dass sich keine
Hindernisse wie etwa ein Gara‐
gentor im Bereich darüber befin‐
den. Den Bewegungsbereich über und hinter der Heckklappe stets
prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Hinweis
Die Betätigung der sensorgesteuer‐
ten Heckklappe ist bei zu geringer
Batterieladung deaktiviert. In
diesem Fall kann die Heckklappe
möglicherweise auch manuell nicht
geöffnet werden.
Hinweis
Wenn die sensorgesteuerte Heck‐
klappe deaktiviert ist und alle Türen
entriegelt sind, kann die Heckklappe
manuell betätigt werden. In diesem
Fall muss zum Schließen der Heck‐ klappe erheblich mehr Kraft aufge‐
wendet werden.
Hinweis
Bei niedrigen Außentemperaturen öffnet sich die Heckklappe mögli‐
cherweise nicht vollständig. In
diesem Fall die Heckklappe manuell bis zur normalen Endstellung anhe‐ben.
Page 38 of 299

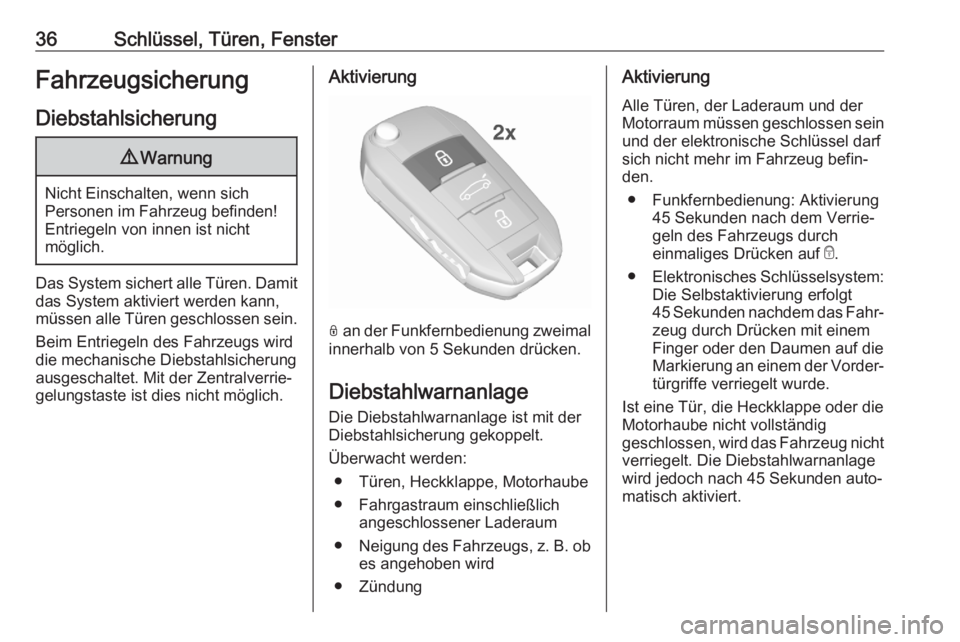

36Schlüssel, Türen, FensterFahrzeugsicherungDiebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste ist dies nicht möglich.
Aktivierung
N an der Funkfernbedienung zweimal
innerhalb von 5 Sekunden drücken.
Diebstahlwarnanlage Die Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich angeschlossener Laderaum
● Neigung des Fahrzeugs, z. B. ob
es angehoben wird
● Zündung
Aktivierung
Alle Türen, der Laderaum und der
Motorraum müssen geschlossen sein
und der elektronische Schlüssel darf
sich nicht mehr im Fahrzeug befin‐
den.
● Funkfernbedienung: Aktivierung 45 Sekunden nach dem Verrie‐geln des Fahrzeugs durch
einmaliges Drücken auf e.
● Elektronisches Schlüsselsystem:
Die Selbstaktivierung erfolgt
45 Sekunden nachdem das Fahr‐ zeug durch Drücken mit einem
Finger oder den Daumen auf die
Markierung an einem der Vorder‐ türgriffe verriegelt wurde.
Ist eine Tür, die Heckklappe oder die
Motorhaube nicht vollständig
geschlossen, wird das Fahrzeug nicht
verriegelt. Die Diebstahlwarnanlage
wird jedoch nach 45 Sekunden auto‐
matisch aktiviert.
Page 39 of 299
Schlüssel, Türen, Fenster37Hinweis
Veränderungen im Fahrzeuginnen‐
raum wie das Anbringen von Sitzbe‐
zügen sowie offene Fenster können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Einschalten ohne Überwachung
des Fahrzeuginnenraums und
der Fahrzeugneigung
Wenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums und der Fahrzeugneigung abgeschaltet
werden, weil laute Ultraschallsignale oder Bewegungen den Alarm auslö‐
sen. Auch ausschalten, wenn das
Fahrzeug auf einer Fähre oder einem
Zug transportiert wird.
1. Heckklappe, Motorhaube und Fenster schließen.
2. Zündung ausschalten und inner‐ halb von 10 Sekunden auf o
drücken, bis die LED in der Taste
o aufleuchtet.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Funktionsweise
Die LED in der Taste o blinkt, wenn
die Diebstahlwarnanlage aktiviert ist.
Die Warnblinker leuchten einige
Sekunden lang auf.
Ausschalten
Funkfernbedienung: Beim Entriegeln
des Fahrzeugs durch Drücken auf c
wird die Diebstahlwarnanlage deakti‐
viert.
Elektronisches Schlüsselsystem:
Beim Entriegeln des Fahrzeugs durch
Drücken auf die Markierung an einem der Vordertürgriffe wird die Diebstahl‐
warnanlage deaktiviert.
Der elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. 1 m um die
entsprechende Türseite befinden.
Das System wird beim Entriegeln der Fahrertür mit dem Schlüssel oder mit
der Zentralverriegelungstaste im
Fahrgastraum nicht deaktiviert.
Die Warnblinker blinken einige
Sekunden lang.
Page 40 of 299

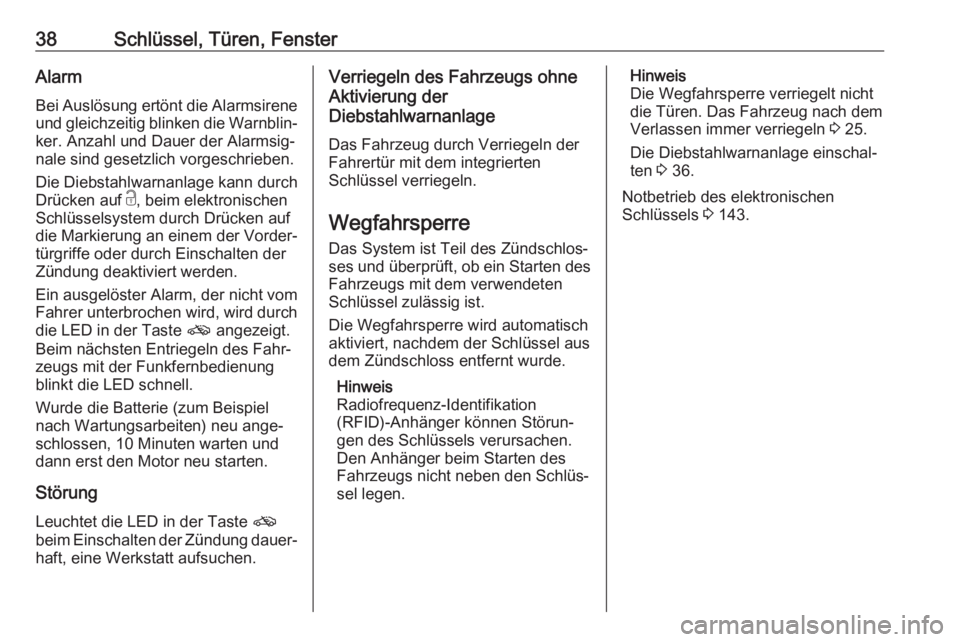

38Schlüssel, Türen, FensterAlarmBei Auslösung ertönt die Alarmsirene
und gleichzeitig blinken die Warnblin‐
ker. Anzahl und Dauer der Alarmsig‐
nale sind gesetzlich vorgeschrieben.
Die Diebstahlwarnanlage kann durch
Drücken auf c, beim elektronischen
Schlüsselsystem durch Drücken auf
die Markierung an einem der Vorder‐
türgriffe oder durch Einschalten der
Zündung deaktiviert werden.
Ein ausgelöster Alarm, der nicht vom
Fahrer unterbrochen wird, wird durch
die LED in der Taste o angezeigt.
Beim nächsten Entriegeln des Fahr‐
zeugs mit der Funkfernbedienung
blinkt die LED schnell.
Wurde die Batterie (zum Beispiel
nach Wartungsarbeiten) neu ange‐
schlossen, 10 Minuten warten und
dann erst den Motor neu starten.
StörungLeuchtet die LED in der Taste o
beim Einschalten der Zündung dauer‐
haft, eine Werkstatt aufsuchen.Verriegeln des Fahrzeugs ohne
Aktivierung der
Diebstahlwarnanlage
Das Fahrzeug durch Verriegeln der
Fahrertür mit dem integrierten
Schlüssel verriegeln.
Wegfahrsperre
Das System ist Teil des Zündschlos‐
ses und überprüft, ob ein Starten des
Fahrzeugs mit dem verwendeten
Schlüssel zulässig ist.
Die Wegfahrsperre wird automatisch
aktiviert, nachdem der Schlüssel aus
dem Zündschloss entfernt wurde.
Hinweis
Radiofrequenz-Identifikation
(RFID)-Anhänger können Störun‐
gen des Schlüssels verursachen.
Den Anhänger beim Starten des
Fahrzeugs nicht neben den Schlüs‐
sel legen.Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Das Fahrzeug nach dem
Verlassen immer verriegeln 3 25.
Die Diebstahlwarnanlage einschal‐
ten 3 36.
Notbetrieb des elektronischen
Schlüssels 3 143.
