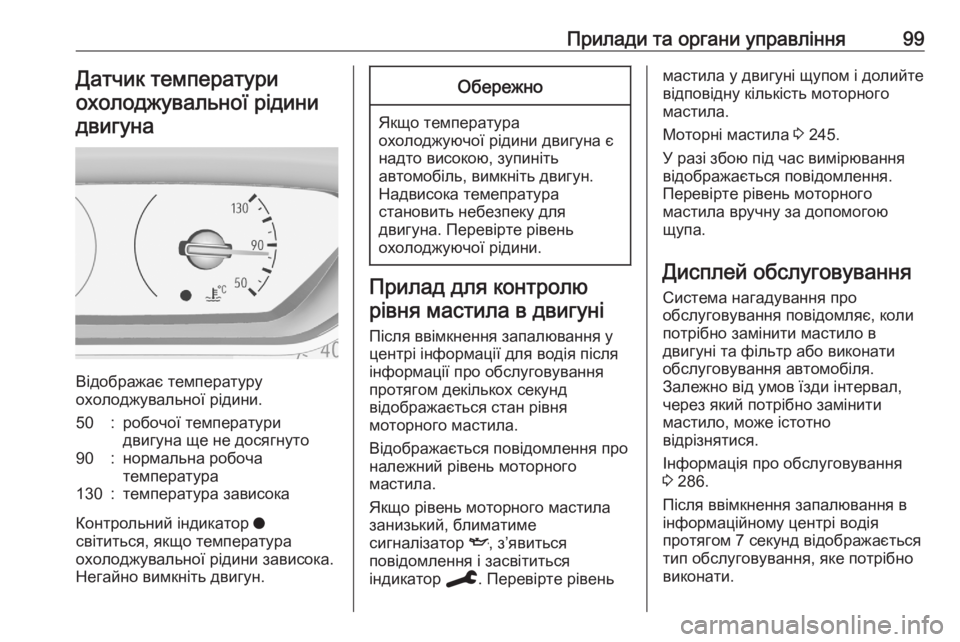

Прилади та органи управління99Датчик температуриохолоджувальної рідини двигуна
Відображає температуру
охолоджувальної рідини.
50:робочої температури
двигуна ще не досягнуто90:нормальна робоча
температура130:температура зависока
Контрольний індикатор o
світиться, якщо температура
охолоджувальної рідини зависока.
Негайно вимкніть двигун.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Прилад для контролю
рівня мастила в двигуні
Після ввімкнення запалювання у
центрі інформації для водія після
інформації про обслуговування
протягом декількох секунд
відображається стан рівня
моторного мастила.
Відображається повідомлення про належний рівень моторного
мастила.
Якщо рівень моторного мастила
занизький, блиматиме
сигналізатор I, з’явиться
повідомлення і засвітиться
індикатор C. Перевірте рівень
мастила у двигуні щупом і долийте
відповідну кількість моторного
мастила.
Моторні мастила 3 245.
У разі збою під час вимірювання
відображається повідомлення.
Перевірте рівень моторного
мастила вручну за допомогою
щупа.
Дисплей обслуговування Система нагадування про
обслуговування повідомляє, коли потрібно замінити мастило в
двигуні та фільтр або виконати
обслуговування автомобіля.
Залежно від умов їзди інтервал,
через який потрібно замінити
мастило, може істотно
відрізнятися.
Інформація про обслуговування
3 286.
Після ввімкнення запалювання в
інформаційному центрі водія
протягом 7 секунд відображається
тип обслуговування, яке потрібно
виконати.

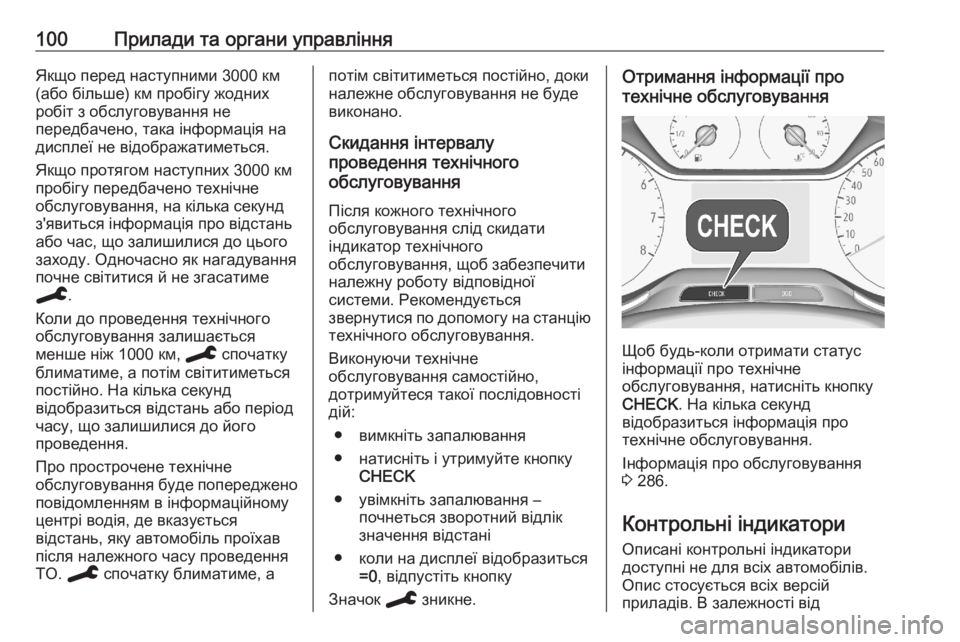

100Прилади та органи управлінняЯкщо перед наступними 3000 км
(або більше) км пробігу жодних
робіт з обслуговування не
передбачено, така інформація на
дисплеї не відображатиметься.
Якщо протягом наступних 3000 км
пробігу передбачено технічне
обслуговування, на кілька секунд з'явиться інформація про відстань
або час, що залишилися до цього
заходу. Одночасно як нагадування
почне світитися й не згасатиме
C .
Коли до проведення технічного
обслуговування залишається
менше ніж 1000 км, C спочатку
блиматиме, а потім світитиметься постійно. На кілька секунд
відобразиться відстань або період
часу, що залишилися до його
проведення.
Про прострочене технічне
обслуговування буде попереджено
повідомленням в інформаційному
центрі водія, де вказується
відстань, яку автомобіль проїхав після належного часу проведення
ТО. C спочатку блиматиме, апотім світитиметься постійно, доки
належне обслуговування не буде
виконано.
Скидання інтервалу
проведення технічного
обслуговування
Після кожного технічного
обслуговування слід скидати
індикатор технічного
обслуговування, щоб забезпечити належну роботу відповідної
системи. Рекомендується
звернутися по допомогу на станцію технічного обслуговування.
Виконуючи технічне
обслуговування самостійно,
дотримуйтеся такої послідовності дій:
● вимкніть запалювання
● натисніть і утримуйте кнопку CHECK
● увімкніть запалювання – почнеться зворотний відлік
значення відстані
● коли на дисплеї відобразиться =0, відпустіть кнопку
Значок C зникне.Отримання інформації про
технічне обслуговування
Щоб будь-коли отримати статус
інформації про технічне
обслуговування, натисніть кнопку
CHECK . На кілька секунд
відобразиться інформація про
технічне обслуговування.
Інформація про обслуговування
3 286.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від

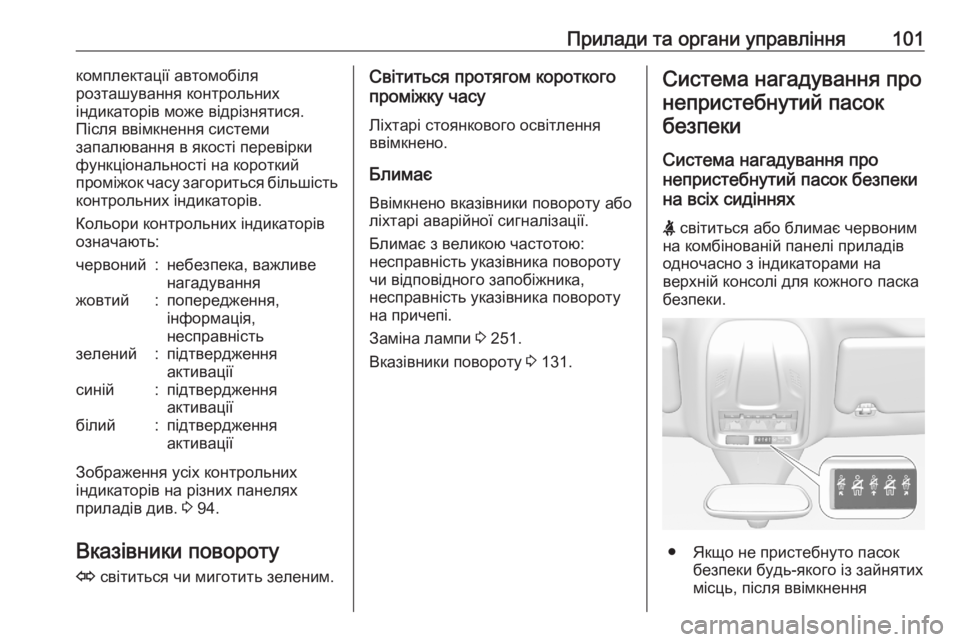

Прилади та органи управління101комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації
Зображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 94.
Вказівники повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Ввімкнено вказівники повороту або ліхтарі аварійної сигналізації.
Блимає з великою частотою:
несправність указівника повороту чи відповідного запобіжника,
несправність указівника повороту на причепі.
Заміна лампи 3 251.
Вказівники повороту 3 131.Система нагадування про
непристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на всіх сидіннях
X світиться або блимає червоним
на комбінованій панелі приладів
одночасно з індикаторами на
верхній консолі для кожного паска
безпеки.
● Якщо не пристебнуто пасок
безпеки будь-якого із зайнятих
місць, після ввімкнення

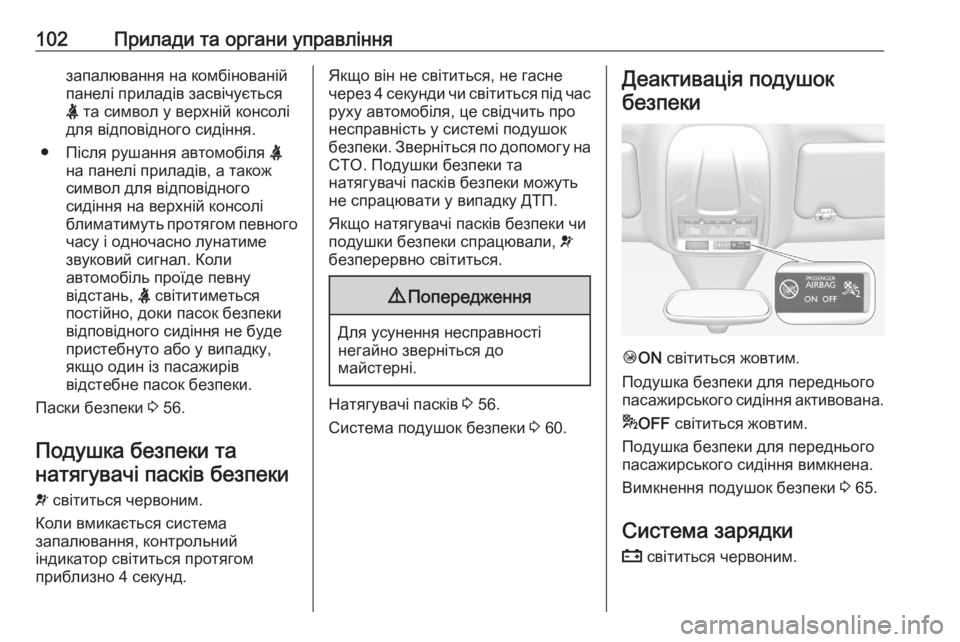

102Прилади та органи управліннязапалювання на комбінованій
панелі приладів засвічується
X та символ у верхній консолі
для відповідного сидіння.
● Після рушання автомобіля X
на панелі приладів, а також
символ для відповідного
сидіння на верхній консолі
блиматимуть протягом певного
часу і одночасно лунатиме звуковий сигнал. Коли
автомобіль проїде певну
відстань, X світитиметься
постійно, доки пасок безпеки
відповідного сидіння не буде пристебнуто або у випадку,
якщо один із пасажирів
відстебне пасок безпеки.
Паски безпеки 3 56.
Подушка безпеки та натягувачі пасків безпеки
v світиться червоним.
Коли вмикається система
запалювання, контрольний
індикатор світиться протягом
приблизно 4 секунд.Якщо він не світиться, не гасне
через 4 секунди чи світиться під час руху автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу на
СТО. Подушки безпеки та
натягувачі пасків безпеки можуть
не спрацювати у випадку ДТП.
Якщо натягувачі пасків безпеки чи
подушки безпеки спрацювали, v
безперервно світиться.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків 3 56.
Система подушок безпеки 3 60.
Деактивація подушок
безпеки
Ó ON світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* OFF світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена.
Вимкнення подушок безпеки 3 65.
Система зарядки
p світиться червоним.

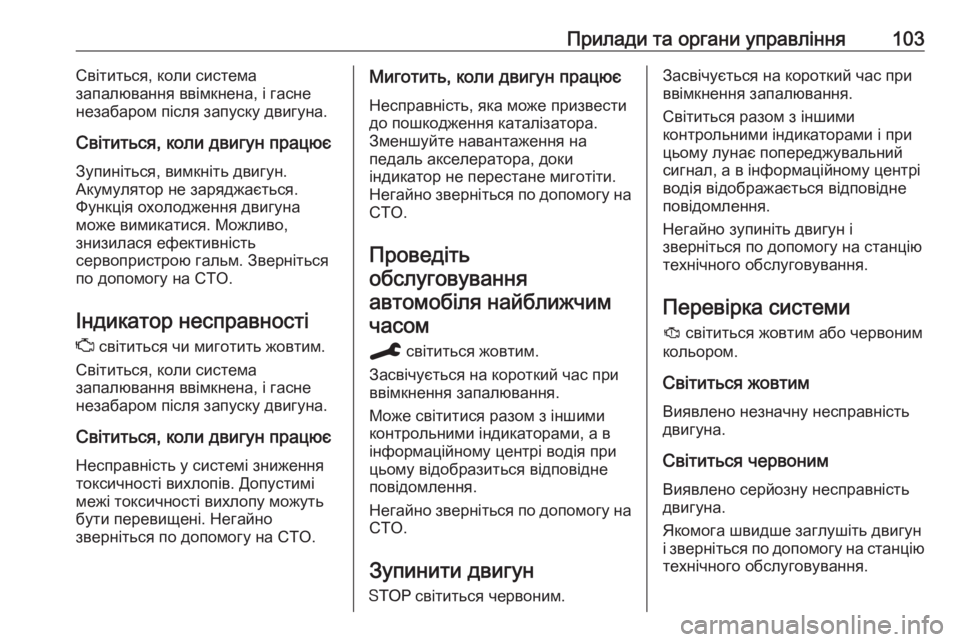

Прилади та органи управління103Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Функція охолодження двигуна
може вимикатися. Можливо,
знизилася ефективність
сервопристрою гальм. Зверніться
по допомогу на СТО.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу на СТО.Миготить, коли двигун працює
Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу на
СТО.
Проведіть
обслуговування автомобіля найближчим
часом
C світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Може світитися разом з іншими
контрольними індикаторами, а в
інформаційному центрі водія при
цьому відобразиться відповідне
повідомлення.
Негайно зверніться по допомогу на
СТО.
Зупинити двигун
Y світиться червоним.Засвічується на короткий час при
ввімкнення запалювання.
Світиться разом з іншими
контрольними індикаторами і при
цьому лунає попереджувальний
сигнал, а в інформаційному центрі
водія відображається відповідне
повідомлення.
Негайно зупиніть двигун і
зверніться по допомогу на станцію
технічного обслуговування.
Перевірка системи
J світиться жовтим або червоним
кольором.
Світиться жовтим
Виявлено незначну несправність
двигуна.
Світиться червоним
Виявлено серйозну несправність
двигуна.
Якомога швидше заглушіть двигун
і зверніться по допомогу на станцію
технічного обслуговування.

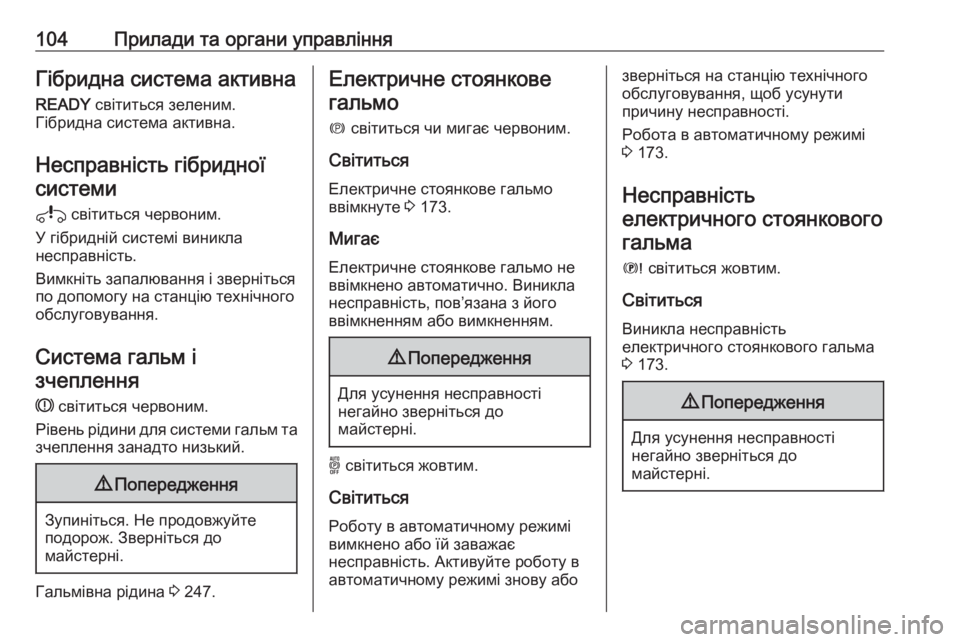

104Прилади та органи управлінняГібридна система активна
READY світиться зеленим.
Гібридна система активна.
Несправність гібридноїсистеми
i світиться червоним.
У гібридній системі виникла
несправність.
Вимкніть запалювання і зверніться
по допомогу на станцію технічного
обслуговування.
Система гальм і
зчеплення
R світиться червоним.
Рівень рідини для системи гальм та
зчеплення занадто низький.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна рідина 3 247.
Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 173.
Мигає
Електричне стоянкове гальмо не ввімкнено автоматично. Виникла
несправність, пов’язана з його
ввімкненням або вимкненням.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
o світиться жовтим.
Світиться Роботу в автоматичному режимі
вимкнено або їй заважає
несправність. Активуйте роботу в
автоматичному режимі знову або
зверніться на станцію технічного
обслуговування, щоб усунути
причину несправності.
Робота в автоматичному режимі
3 173.
Несправність
електричного стоянкового гальма
E світиться жовтим.
Світиться
Виникла несправність
електричного стоянкового гальма
3 173.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.

Прилади та органи управління105Автоматичний режимроботи електричногостоянкового гальмавимкнено
o світиться жовтим.
Світиться
Роботу в автоматичному режимі
вимкнено або їй заважає
несправність. У разі несправності
сигналізатор o світитиметься
разом з іншими контрольними
індикаторами або після його
спалахування в інформаційному центрі водія з’явиться відповідне
повідомлення.
Активуйте роботу в автоматичному режимі знову або зверніться на
станцію технічного
обслуговування, щоб усунути
причину несправності.
Робота в автоматичному режимі
3 173.Антиблокувальна система
гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалювання. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
згасає через кілька секунд або
якщо він горить під час їзди, це свідчить про несправність системи
ABS. Гальмівна система
залишається в робочому стані, але
без регулювання ABS.
Антиблокувальна система гальм 3 172.
Перемикання передач
Коли задля економії пального
рекомендується перейти на вищу
передачу, на екрані
відображається R з номером вищої
передачі.Система попередження
про виїзд за межі смугируху
) засвічується зеленим чи
миготить жовтим.
Світиться зеленим Система ввімкнена та готова до
роботи.
Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Система попередження про виїзд
за межі смуги руху 3 218.
Система утримання смуги руху
a світиться зеленим чи жовтим
або блимає жовтим.
Світиться зеленим Система ввімкнена та готова до
роботи.

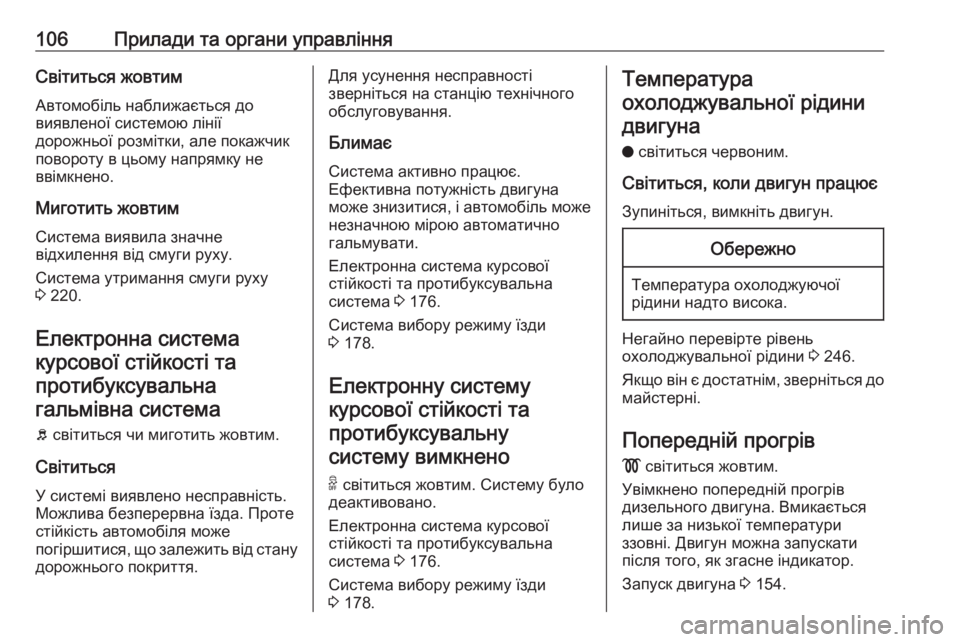

106Прилади та органи управлінняСвітиться жовтим
Автомобіль наближається до
виявленої системою лінії
дорожньої розмітки, але покажчик повороту в цьому напрямку не
ввімкнено.
Миготить жовтим
Система виявила значне
відхилення від смуги руху.
Система утримання смуги руху
3 220.
Електронна система курсової стійкості тапротибуксувальнагальмівна система
b світиться чи миготить жовтим.
Світиться У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану дорожнього покриття.Для усунення несправності
зверніться на станцію технічного
обслуговування.
Блимає
Система активно працює. Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Електронна система курсової
стійкості та протибуксувальна
система 3 176.
Система вибору режиму їзди
3 178.
Електронну систему курсової стійкості тапротибуксувальнусистему вимкнено
9 світиться жовтим. Систему було
деактивовано.
Електронна система курсової
стійкості та протибуксувальна
система 3 176.
Система вибору режиму їзди 3 178.Температура
охолоджувальної рідини двигуна
o світиться червоним.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Негайно перевірте рівень
охолоджувальної рідини 3 246.
Якщо він є достатнім, зверніться до майстерні.
Попередній прогрів
! світиться жовтим.
Увімкнено попередній прогрів
дизельного двигуна. Вмикається
лише за низької температури
ззовні. Двигун можна запускати
після того, як згасне індикатор.
Запуск двигуна 3 154.

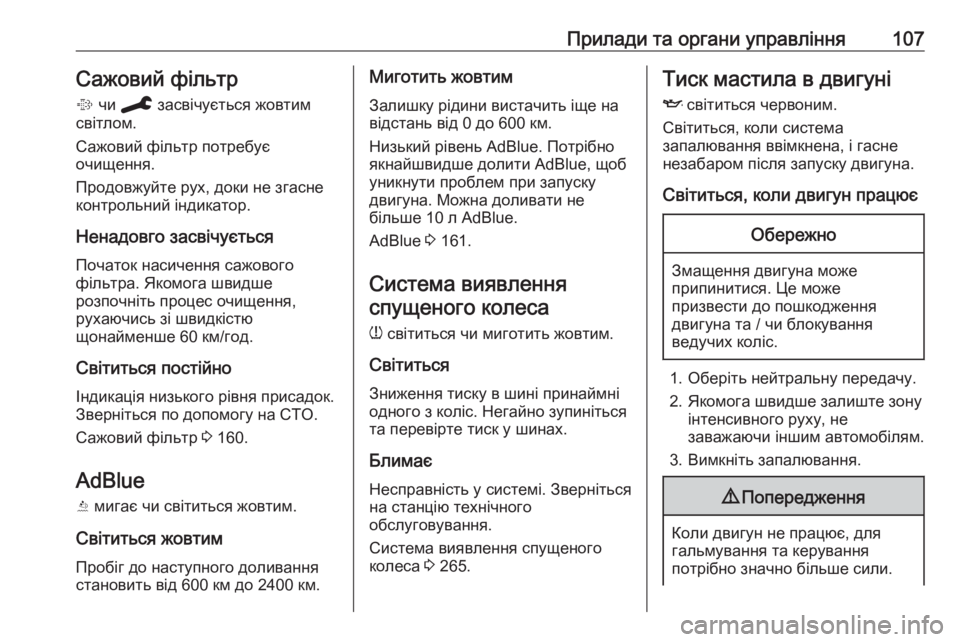

Прилади та органи управління107Сажовий фільтр
% чи C засвічується жовтим
світлом.
Сажовий фільтр потребує
очищення.
Продовжуйте рух, доки не згасне
контрольний індикатор.
Ненадовго засвічується
Початок насичення сажового
фільтра. Якомога швидше
розпочніть процес очищення,
рухаючись зі швидкістю
щонайменше 60 км/год.
Світиться постійно
Індикація низького рівня присадок.
Зверніться по допомогу на СТО.
Сажовий фільтр 3 160.
AdBlue Y мигає чи світиться жовтим.
Світиться жовтим Пробіг до наступного доливання
становить від 600 км до 2400 км.Миготить жовтим
Залишку рідини вистачить іще на
відстань від 0 до 600 км.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна. Можна доливати не
більше 10 л AdBlue.
AdBlue 3 161.
Система виявлення спущеного колеса
w світиться чи миготить жовтим.
Світиться Зниження тиску в шині принаймні
одного з коліс. Негайно зупиніться
та перевірте тиск у шинах.
Блимає
Несправність у системі. Зверніться
на станцію технічного
обслуговування.
Система виявлення спущеного
колеса 3 265.Тиск мастила в двигуні
I світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та / чи блокування
ведучих коліс.
1. Оберіть нейтральну передачу.
2. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
3. Вимкніть запалювання.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.

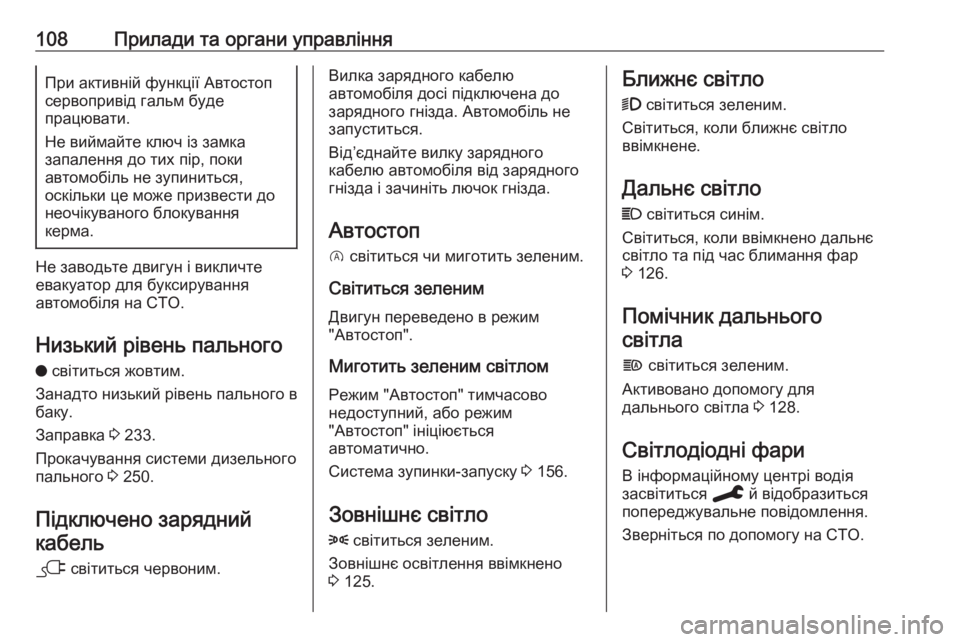

108Прилади та органи управлінняПри активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Не заводьте двигун і викличте
евакуатор для буксирування
автомобіля на СТО.
Низький рівень пального o світиться жовтим.
Занадто низький рівень пального в
баку.
Заправка 3 233.
Прокачування системи дизельного пального 3 250.
Підключено зарядний кабель
j світиться червоним.
Вилка зарядного кабелю
автомобіля досі підключена до
зарядного гнізда. Автомобіль не
запуститься.
Від’єднайте вилку зарядного
кабелю автомобіля від зарядного
гнізда і зачиніть лючок гнізда.
Автостоп D світиться чи миготить зеленим.
Світиться зеленим Двигун переведено в режим
"Автостоп".
Миготить зеленим світлом Режим "Автостоп" тимчасово
недоступний, або режим
"Автостоп" ініціюється
автоматично.
Система зупинки-запуску 3 156.
Зовнішнє світло 8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 125.Ближнє світло
9 світиться зеленим.
Світиться, коли ближнє світло
ввімкнене.
Дальнє світло
C світиться синім.
Світиться, коли ввімкнено дальнє
світло та під час блимання фар 3 126.
Помічник дальнього світла
f світиться зеленим.
Активовано допомогу для
дальнього світла 3 128.
Світлодіодні фари
В інформаційному центрі водія засвітиться C й відобразиться
попереджувальне повідомлення.
Зверніться по допомогу на СТО.
