OPEL INSIGNIA 2014.5 Gebruikershandleiding (in Dutch)

Opbergen79
Voorwerpen met spanbanden aan desjorogen vastzetten 3 79. Bela‐
dingsinformatie 3 86.9 Waarschuwing
Laad of los de ruimte met behulp
van de schuivende vloerafdek‐
plaat wanneer de auto op een hel‐ ling is geparkeerd, omdat de vloer‐
afdekplaat onbeheerst in de eind‐
stand kan komen.
De vloerafdekplaat alleen optillen
of neerlaten wanneer deze niet beladen is. Gevaar voor letsel.
Til de vloerafdekplaat voor toegang
tot het reservewiel of de bandenrepa‐
ratieset op en bevestiging de borg‐
band aan de bovenrand van de uit‐
sparing van de achterklep. De afdek‐
plaat alleen onbelast optillen en be‐
vestigen.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
FlexOrganizer
De FlexOrganizer is een flexibel sys‐teem voor de indeling van de baga‐
geruimte.
Het systeem bestaat uit: ■ adapters,
■ nettassen voor de zijwanden,
■ haken,
■ service-box,
■ spanbandenset.
De onderdelen worden met adapters of haken in de geleiderails tegen
beide zijwanden gemonteerd.

80Opbergen

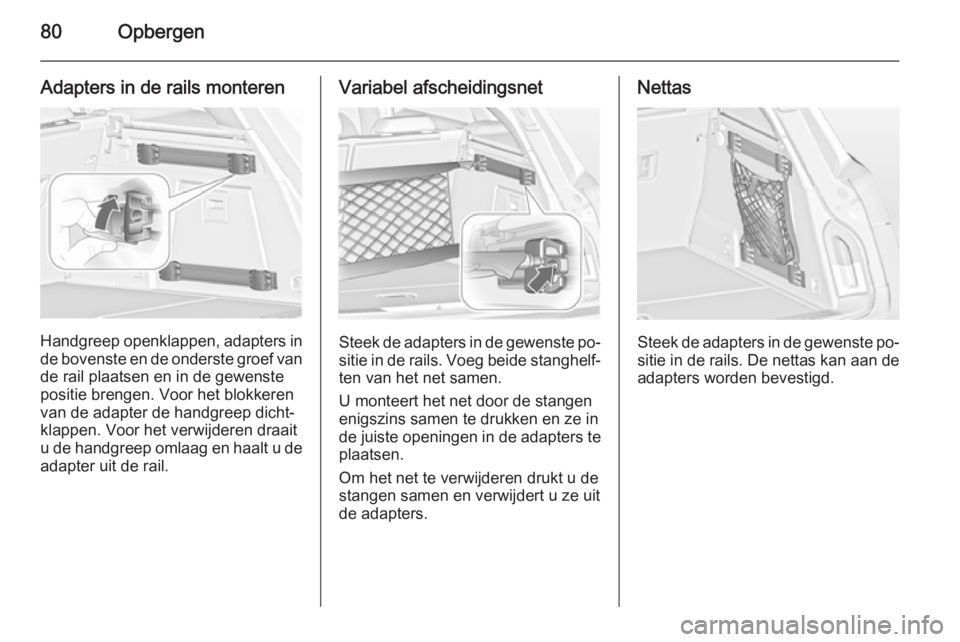

Adapters in de rails monteren
Handgreep openklappen, adapters in
de bovenste en de onderste groef van de rail plaatsen en in de gewenste
positie brengen. Voor het blokkeren
van de adapter de handgreep dicht‐
klappen. Voor het verwijderen draait
u de handgreep omlaag en haalt u de
adapter uit de rail.
Variabel afscheidingsnet
Steek de adapters in de gewenste po‐ sitie in de rails. Voeg beide stanghelf‐
ten van het net samen.
U monteert het net door de stangen
enigszins samen te drukken en ze in
de juiste openingen in de adapters te
plaatsen.
Om het net te verwijderen drukt u de
stangen samen en verwijdert u ze uit
de adapters.
Nettas
Steek de adapters in de gewenste po‐ sitie in de rails. De nettas kan aan de
adapters worden bevestigd.

Opbergen81

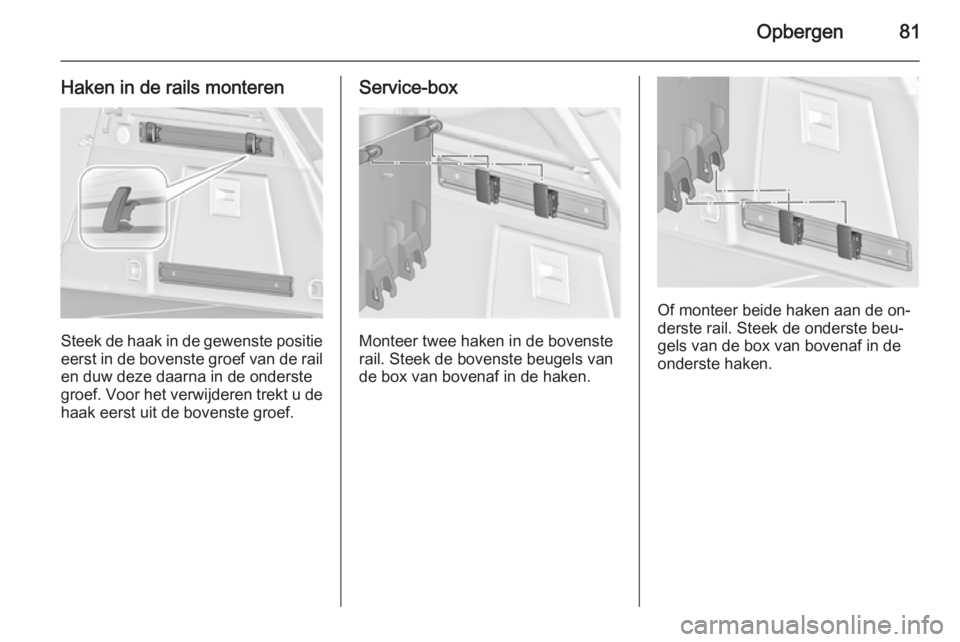

Haken in de rails monteren
Steek de haak in de gewenste positieeerst in de bovenste groef van de rail en duw deze daarna in de onderste
groef. Voor het verwijderen trekt u de
haak eerst uit de bovenste groef.
Service-box
Monteer twee haken in de bovenste
rail. Steek de bovenste beugels van de box van bovenaf in de haken.
Of monteer beide haken aan de on‐
derste rail. Steek de onderste beu‐
gels van de box van bovenaf in de
onderste haken.

82Opbergen

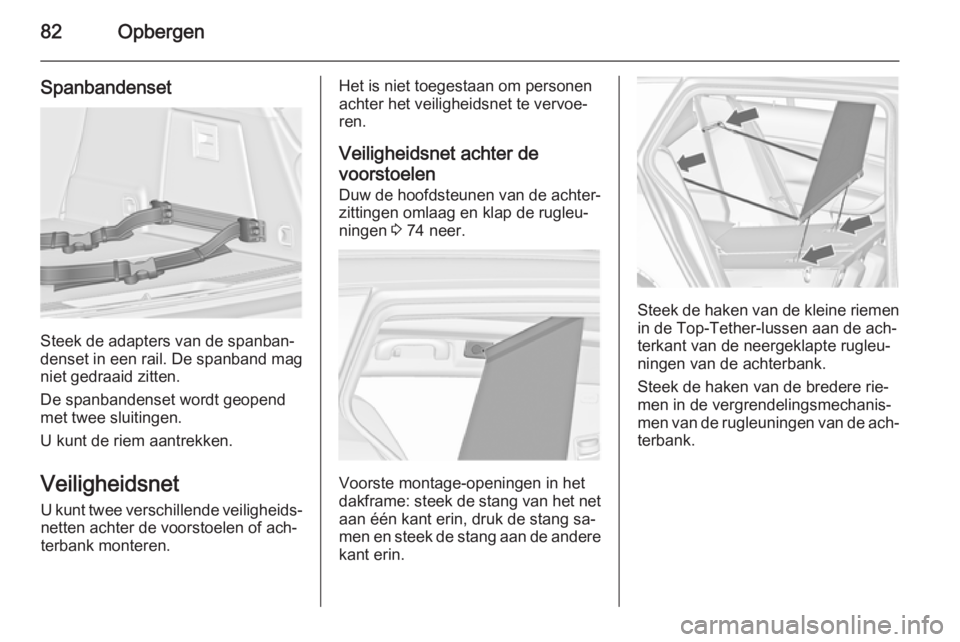

Spanbandenset
Steek de adapters van de spanban‐
denset in een rail. De spanband mag niet gedraaid zitten.
De spanbandenset wordt geopend
met twee sluitingen.
U kunt de riem aantrekken.
Veiligheidsnet U kunt twee verschillende veiligheids‐netten achter de voorstoelen of ach‐
terbank monteren.
Het is niet toegestaan om personen
achter het veiligheidsnet te vervoe‐
ren.
Veiligheidsnet achter de
voorstoelen
Duw de hoofdsteunen van de achter‐ zittingen omlaag en klap de rugleu‐
ningen 3 74 neer.
Voorste montage-openingen in het
dakframe: steek de stang van het net aan één kant erin, druk de stang sa‐
men en steek de stang aan de andere
kant erin.
Steek de haken van de kleine riemen in de Top-Tether-lussen aan de ach‐
terkant van de neergeklapte rugleu‐ ningen van de achterbank.
Steek de haken van de bredere rie‐
men in de vergrendelingsmechanis‐
men van de rugleuningen van de ach‐
terbank.

Opbergen83

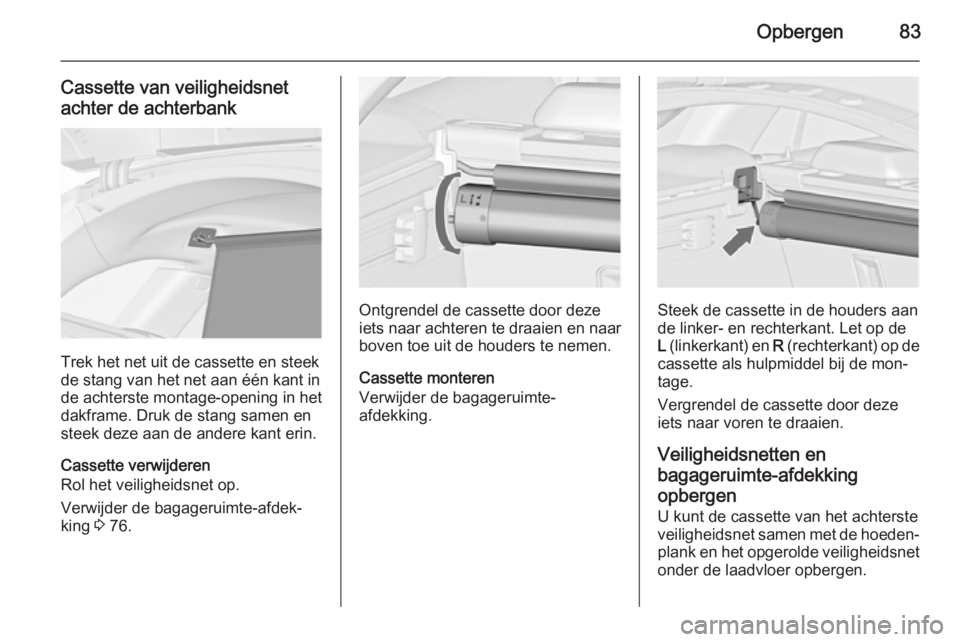

Cassette van veiligheidsnet
achter de achterbank
Trek het net uit de cassette en steek
de stang van het net aan één kant in de achterste montage-opening in het
dakframe. Druk de stang samen en
steek deze aan de andere kant erin.
Cassette verwijderen
Rol het veiligheidsnet op.
Verwijder de bagageruimte-afdek‐
king 3 76.
Ontgrendel de cassette door deze
iets naar achteren te draaien en naar boven toe uit de houders te nemen.
Cassette monteren
Verwijder de bagageruimte-
afdekking.Steek de cassette in de houders aan
de linker- en rechterkant. Let op de
L (linkerkant) en R (rechterkant) op de
cassette als hulpmiddel bij de mon‐
tage.
Vergrendel de cassette door deze iets naar voren te draaien.
Veiligheidsnetten en
bagageruimte-afdekking
opbergen U kunt de cassette van het achterste
veiligheidsnet samen met de hoeden‐ plank en het opgerolde veiligheidsnet
onder de laadvloer opbergen.

84Opbergen

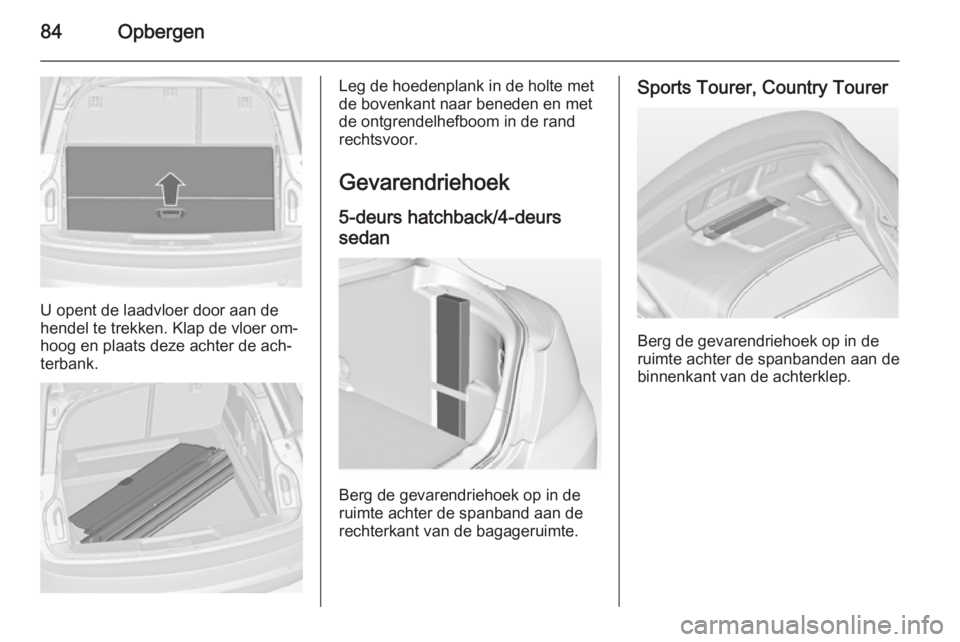

U opent de laadvloer door aan de
hendel te trekken. Klap de vloer om‐
hoog en plaats deze achter de ach‐
terbank.
Leg de hoedenplank in de holte met
de bovenkant naar beneden en met
de ontgrendelhefboom in de rand
rechtsvoor.
Gevarendriehoek
5-deurs hatchback/4-deurs
sedan
Berg de gevarendriehoek op in de
ruimte achter de spanband aan de
rechterkant van de bagageruimte.
Sports Tourer, Country Tourer
Berg de gevarendriehoek op in de
ruimte achter de spanbanden aan de binnenkant van de achterklep.

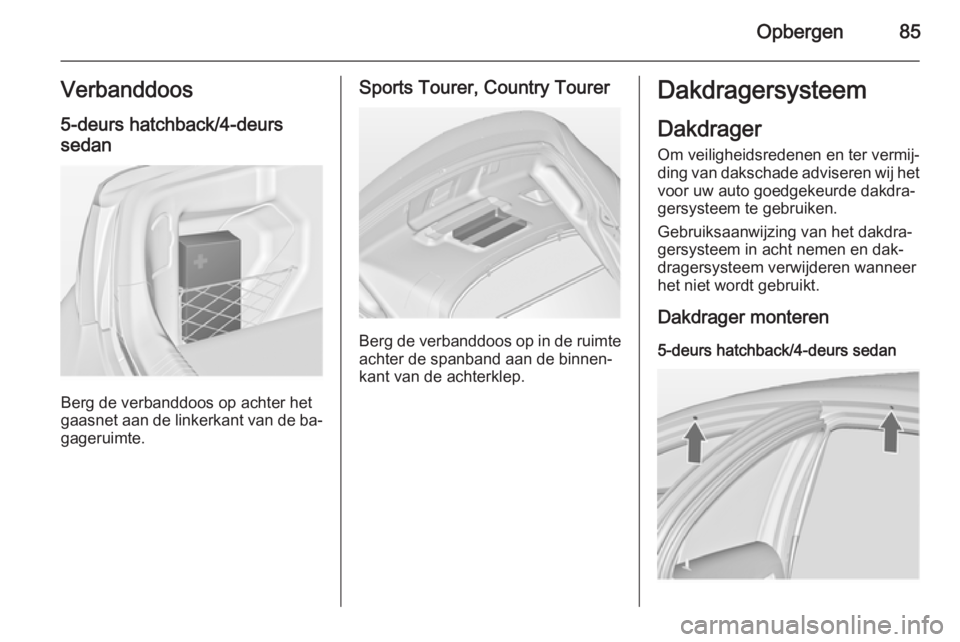

Opbergen85Verbanddoos
5-deurs hatchback/4-deurs
sedan
Berg de verbanddoos op achter het
gaasnet aan de linkerkant van de ba‐
gageruimte.
Sports Tourer, Country Tourer
Berg de verbanddoos op in de ruimte
achter de spanband aan de binnen‐
kant van de achterklep.
Dakdragersysteem
Dakdrager
Om veiligheidsredenen en ter vermij‐
ding van dakschade adviseren wij het voor uw auto goedgekeurde dakdra‐gersysteem te gebruiken.
Gebruiksaanwijzing van het dakdra‐
gersysteem in acht nemen en dak‐
dragersysteem verwijderen wanneer het niet wordt gebruikt.
Dakdrager monteren 5-deurs hatchback/4-deurs sedan

86Opbergen
Open alle portieren.
De bevestigingspunten zitten aan
weerskanten in de portieropeningen.
Maak de kap van elk bevestigings‐
punt los en zet de dakdrager vast met
de bijgeleverde bouten.
Sports Tourer, Country Tourer met
dakreling
Ter bevestiging van het dakdrager‐
systeem de montagepennen in de op
de afbeelding weergegeven openin‐
gen steken.
Beladingsinformatie
■ Zware voorwerpen in de bagage‐ ruimte tegen de rugleuningen leg‐
gen. Zorg dat de rugleuningen
goed vastklikken. D.w.z. dat de
rode merktekens dichtbij de ont‐
grendelingshendel aan de zijkant
mogen niet meer zichtbaar mogen
zijn. Bij stapelbare voorwerpen de
zwaarste voorwerpen onderop leg‐
gen.
■ Voorwerpen met spanbanden aan de sjorogen vastzetten 3 79.
■ Losse voorwerpen in de bagage‐
ruimte vastzetten om glijden tegen
te gaan.
■ Bij het vervoeren van voorwerpen in de bagageruimte mogen de rug‐
leuningen van de achterbank niet
schuin naar voren geklapt zijn.
■ Bagage niet boven de rugleuningen
laten uitsteken.
■ Leg niets op de bagageruimte- afdekking of op het instrumenten‐paneel en dek de sensor boven ophet instrumentenpaneel niet af.
■ De bagage mag de bediening van pedalen, handrem, schakelhendel
en de bewegingsvrijheid van de be‐ stuurder niet belemmeren. Geen
losse voorwerpen in het interieur leggen.
■ Niet met een geopende achterklep rijden.

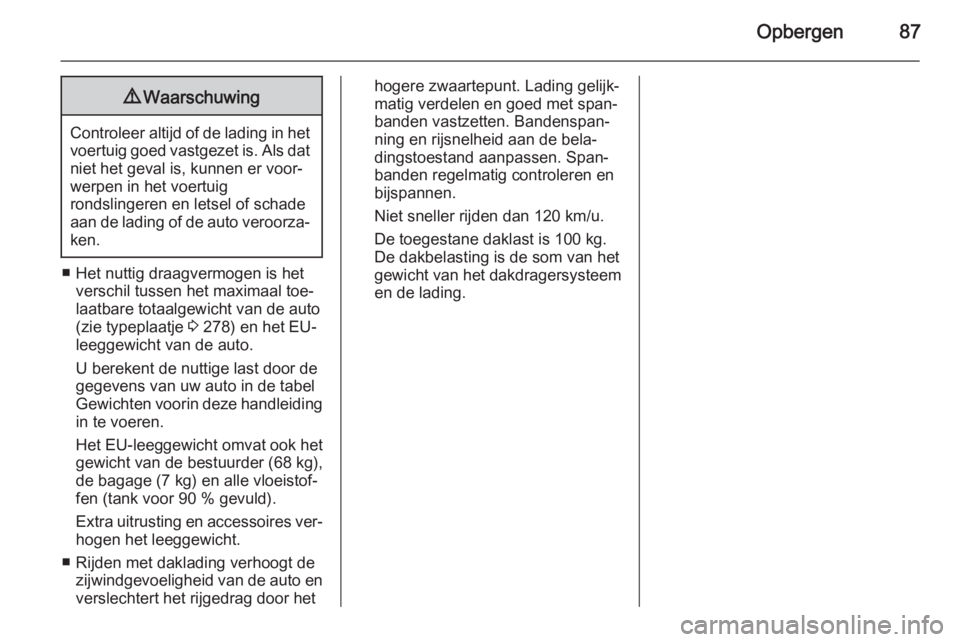

Opbergen879Waarschuwing
Controleer altijd of de lading in het
voertuig goed vastgezet is. Als datniet het geval is, kunnen er voor‐
werpen in het voertuig
rondslingeren en letsel of schade
aan de lading of de auto veroorza‐ ken.
■ Het nuttig draagvermogen is het verschil tussen het maximaal toe‐
laatbare totaalgewicht van de auto
(zie typeplaatje 3 278) en het EU-
leeggewicht van de auto.
U berekent de nuttige last door de
gegevens van uw auto in de tabel
Gewichten voorin deze handleiding in te voeren.
Het EU-leeggewicht omvat ook het
gewicht van de bestuurder (68 kg),
de bagage (7 kg) en alle vloeistof‐
fen (tank voor 90 % gevuld).
Extra uitrusting en accessoires ver‐
hogen het leeggewicht.
■ Rijden met daklading verhoogt de zijwindgevoeligheid van de auto en
verslechtert het rijgedrag door het
hogere zwaartepunt. Lading gelijk‐
matig verdelen en goed met span‐
banden vastzetten. Bandenspan‐
ning en rijsnelheid aan de bela‐
dingstoestand aanpassen. Span‐
banden regelmatig controleren en
bijspannen.
Niet sneller rijden dan 120 km/u.
De toegestane daklast is 100 kg. De dakbelasting is de som van het
gewicht van het dakdragersysteem en de lading.

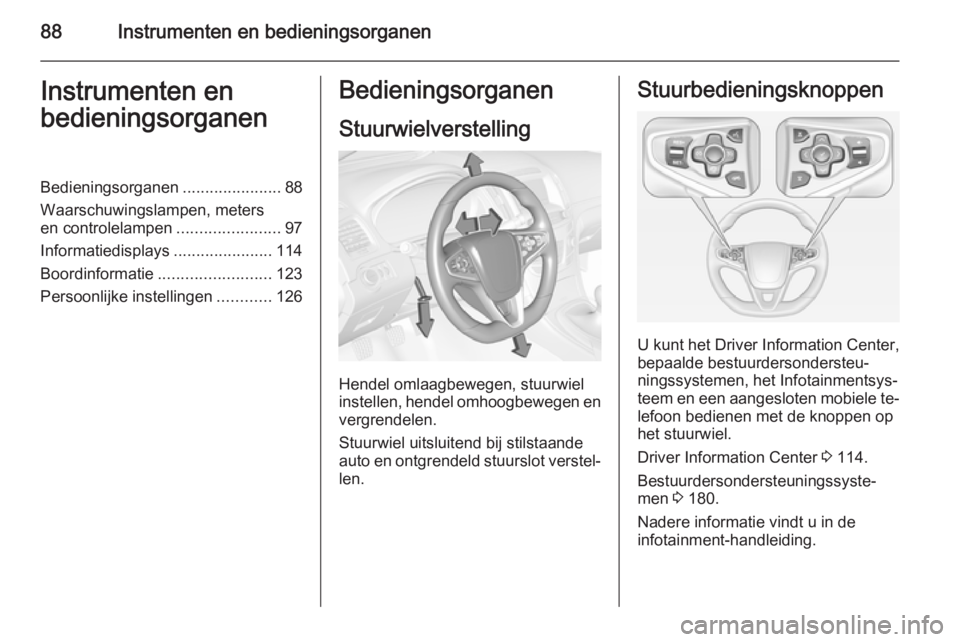

88Instrumenten en bedieningsorganenInstrumenten en
bedieningsorganenBedieningsorganen ......................88
Waarschuwingslampen, meters
en controlelampen .......................97
Informatiedisplays ......................114
Boordinformatie ......................... 123
Persoonlijke instellingen ............126Bedieningsorganen
Stuurwielverstelling
Hendel omlaagbewegen, stuurwiel
instellen, hendel omhoogbewegen en
vergrendelen.
Stuurwiel uitsluitend bij stilstaande
auto en ontgrendeld stuurslot verstel‐ len.
Stuurbedieningsknoppen
U kunt het Driver Information Center,
bepaalde bestuurdersondersteu‐
ningssystemen, het Infotainmentsys‐
teem en een aangesloten mobiele te‐
lefoon bedienen met de knoppen op
het stuurwiel.
Driver Information Center 3 114.
Bestuurdersondersteuningssyste‐
men 3 180.
Nadere informatie vindt u in de
infotainment-handleiding.
