OPEL INSIGNIA 2014.5 Kezelési útmutató (in Hungarian)

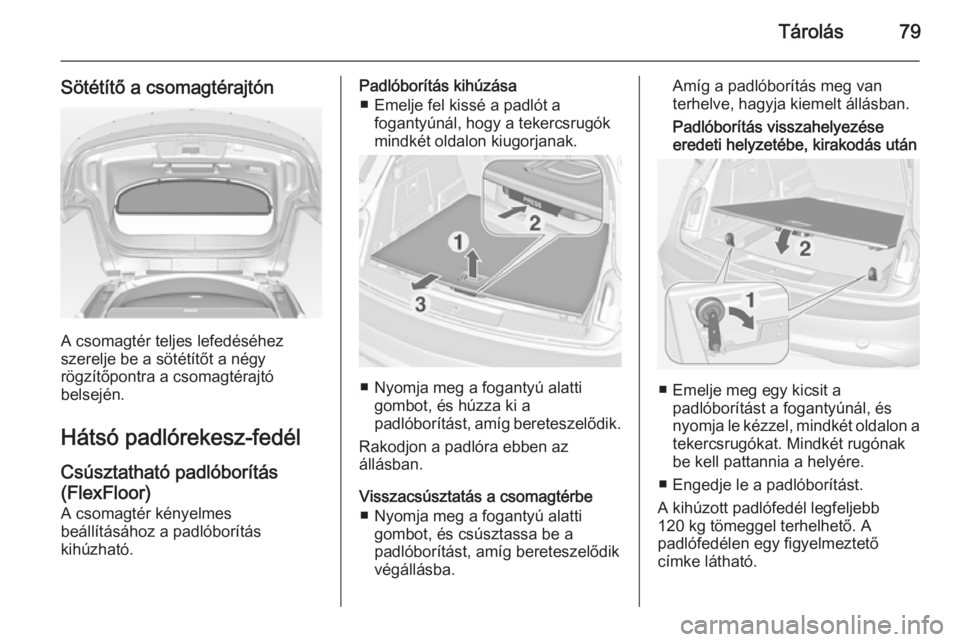

Tárolás79
Sötétítő a csomagtérajtón
A csomagtér teljes lefedéséhez
szerelje be a sötétítőt a négy
rögzítőpontra a csomagtérajtó
belsején.
Hátsó padlórekesz-fedél
Csúsztatható padlóborítás
(FlexFloor)
A csomagtér kényelmes
beállításához a padlóborítás
kihúzható.
Padlóborítás kihúzása
■ Emelje fel kissé a padlót a fogantyúnál, hogy a tekercsrugók
mindkét oldalon kiugorjanak.
■ Nyomja meg a fogantyú alatti
gombot, és húzza ki a
padlóborítást, amíg bereteszelődik.
Rakodjon a padlóra ebben az
állásban.
Visszacsúsztatás a csomagtérbe ■ Nyomja meg a fogantyú alatti gombot, és csúsztassa be a
padlóborítást, amíg bereteszelődik
végállásba.
Amíg a padlóborítás meg van
terhelve, hagyja kiemelt állásban.
Padlóborítás visszahelyezése
eredeti helyzetébe, kirakodás után
■ Emelje meg egy kicsit a padlóborítást a fogantyúnál, és
nyomja le kézzel, mindkét oldalon a
tekercsrugókat. Mindkét rugónak
be kell pattannia a helyére.
■ Engedje le a padlóborítást.
A kihúzott padlófedél legfeljebb
120 kg tömeggel terhelhető. A
padlófedélen egy figyelmeztető
címke látható.

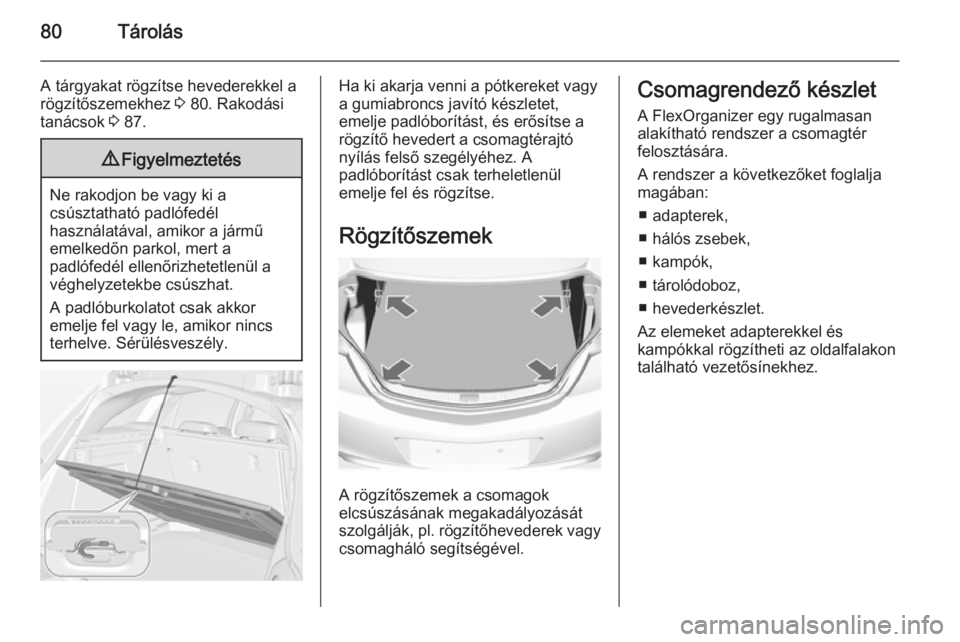

80Tárolás
A tárgyakat rögzítse hevederekkel a
rögzítőszemekhez 3 80. Rakodási
tanácsok 3 87.9 Figyelmeztetés
Ne rakodjon be vagy ki a
csúsztatható padlófedél
használatával, amikor a jármű
emelkedőn parkol, mert a
padlófedél ellenőrizhetetlenül a
véghelyzetekbe csúszhat.
A padlóburkolatot csak akkor
emelje fel vagy le, amikor nincs
terhelve. Sérülésveszély.
Ha ki akarja venni a pótkereket vagy
a gumiabroncs javító készletet,
emelje padlóborítást, és erősítse a
rögzítő hevedert a csomagtérajtó
nyílás felső szegélyéhez. A
padlóborítást csak terheletlenül
emelje fel és rögzítse.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet
A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
■ adapterek,
■ hálós zsebek,
■ kampók,
■ tárolódoboz,
■ hevederkészlet.
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.

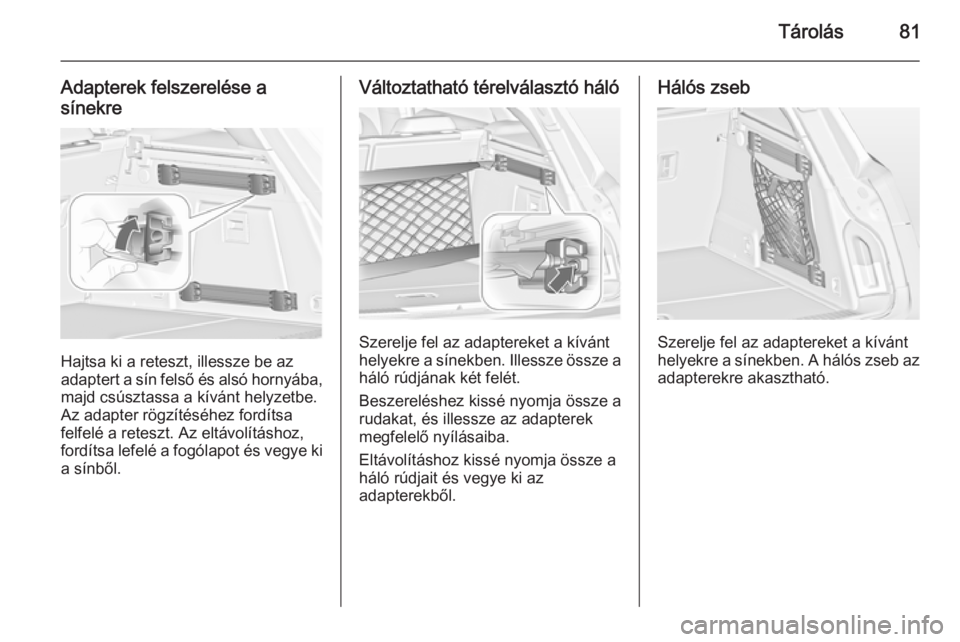

Tárolás81
Adapterek felszerelése a
sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Az eltávolításhoz,
fordítsa lefelé a fogólapot és vegye ki a sínből.
Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.

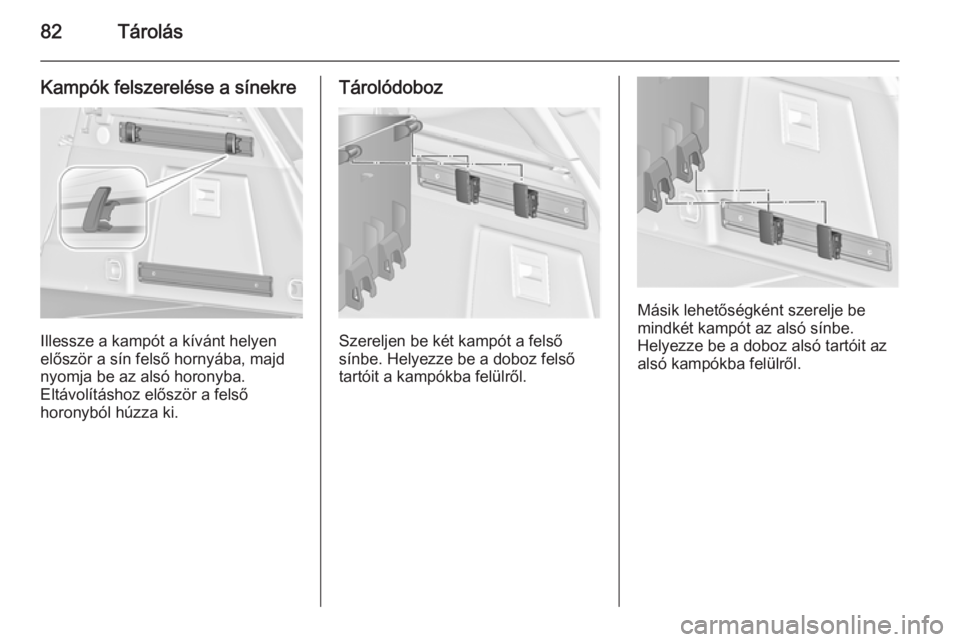

82Tárolás
Kampók felszerelése a sínekre
Illessze a kampót a kívánt helyen
először a sín felső hornyába, majd nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.
Tárolódoboz
Szereljen be két kampót a felső
sínbe. Helyezze be a doboz felső
tartóit a kampókba felülről.
Másik lehetőségként szerelje be
mindkét kampót az alsó sínbe.
Helyezze be a doboz alsó tartóit az
alsó kampókba felülről.

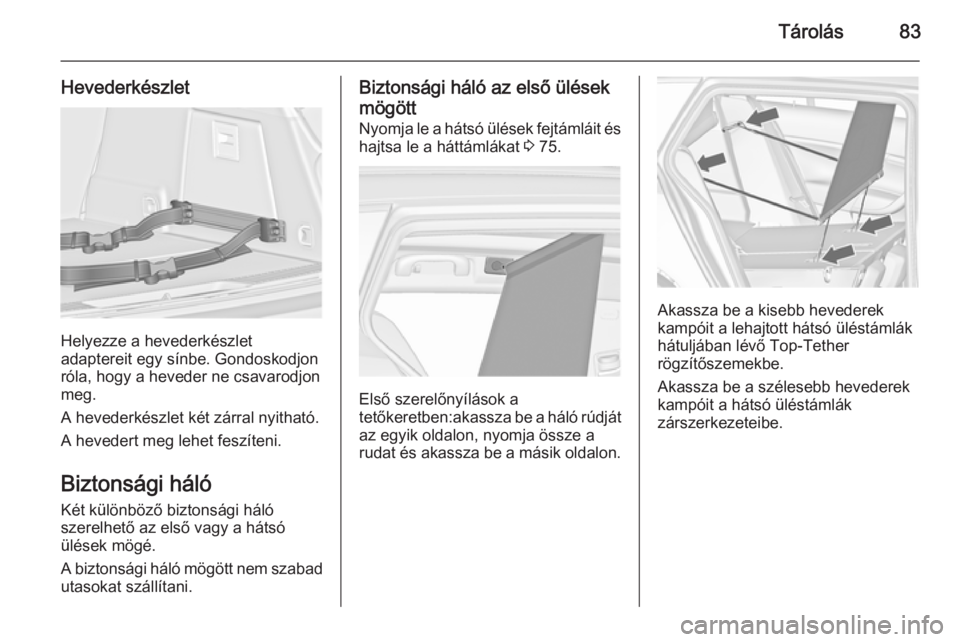

Tárolás83
Hevederkészlet
Helyezze a hevederkészlet
adaptereit egy sínbe. Gondoskodjon
róla, hogy a heveder ne csavarodjon
meg.
A hevederkészlet két zárral nyitható.
A hevedert meg lehet feszíteni.
Biztonsági hálóKét különböző biztonsági háló
szerelhető az első vagy a hátsó
ülések mögé.
A biztonsági háló mögött nem szabad utasokat szállítani.
Biztonsági háló az első ülések
mögött
Nyomja le a hátsó ülések fejtámláit és hajtsa le a háttámlákat 3 75.
Első szerelőnyílások a
tetőkeretben:akassza be a háló rúdját az egyik oldalon, nyomja össze arudat és akassza be a másik oldalon.
Akassza be a kisebb hevederek
kampóit a lehajtott hátsó üléstámlák
hátuljában lévő Top-Tether
rögzítőszemekbe.
Akassza be a szélesebb hevederek kampóit a hátsó üléstámlák
zárszerkezeteibe.

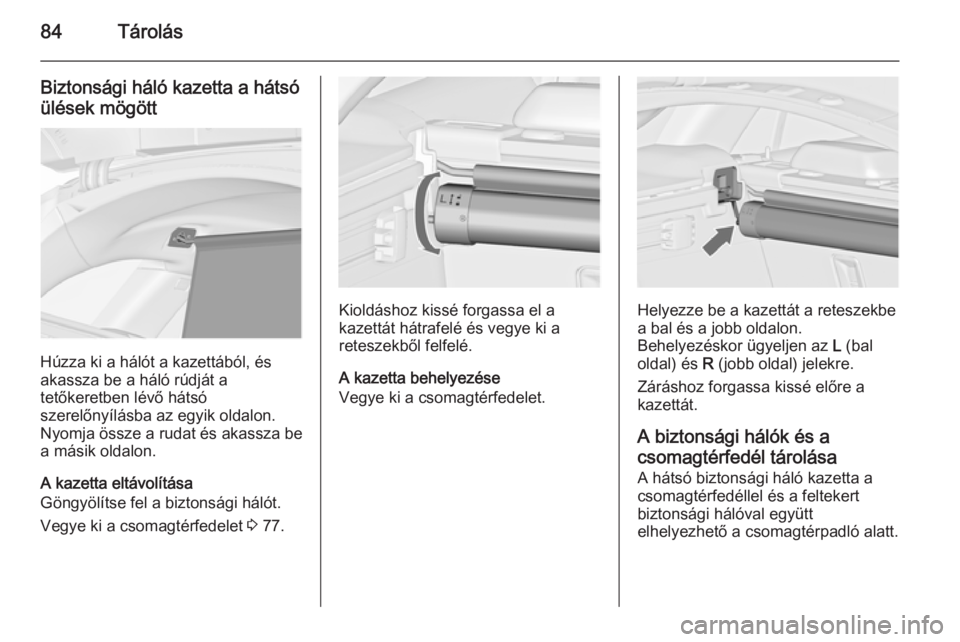

84Tárolás
Biztonsági háló kazetta a hátsó
ülések mögött
Húzza ki a hálót a kazettából, és
akassza be a háló rúdját a
tetőkeretben lévő hátsó
szerelőnyílásba az egyik oldalon.
Nyomja össze a rudat és akassza be
a másik oldalon.
A kazetta eltávolítása
Göngyölítse fel a biztonsági hálót.
Vegye ki a csomagtérfedelet 3 77.
Kioldáshoz kissé forgassa el a
kazettát hátrafelé és vegye ki a
reteszekből felfelé.
A kazetta behelyezése
Vegye ki a csomagtérfedelet.Helyezze be a kazettát a reteszekbe
a bal és a jobb oldalon.
Behelyezéskor ügyeljen az L (bal
oldal) és R (jobb oldal) jelekre.
Záráshoz forgassa kissé előre a
kazettát.
A biztonsági hálók és a
csomagtérfedél tárolása
A hátsó biztonsági háló kazetta a
csomagtérfedéllel és a feltekert
biztonsági hálóval együtt
elhelyezhető a csomagtérpadló alatt.

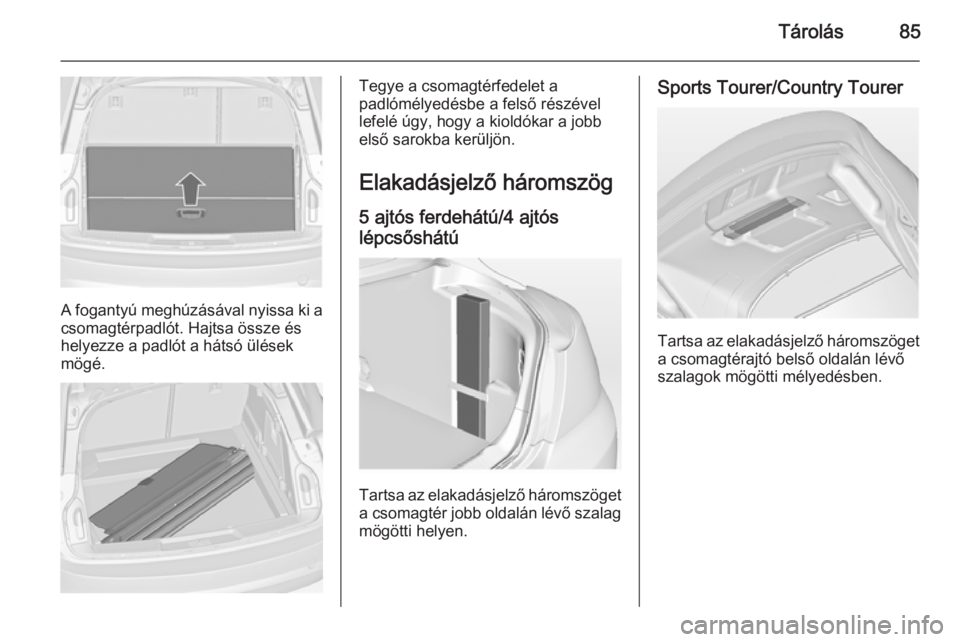

Tárolás85
A fogantyú meghúzásával nyissa ki acsomagtérpadlót. Hajtsa össze és
helyezze a padlót a hátsó ülések
mögé.
Tegye a csomagtérfedelet a
padlómélyedésbe a felső részével
lefelé úgy, hogy a kioldókar a jobb
első sarokba kerüljön.
Elakadásjelző háromszög 5 ajtós ferdehátú/4 ajtós
lépcsőshátú
Tartsa az elakadásjelző háromszöget
a csomagtér jobb oldalán lévő szalag
mögötti helyen.
Sports Tourer/Country Tourer
Tartsa az elakadásjelző háromszöget
a csomagtérajtó belső oldalán lévő
szalagok mögötti mélyedésben.

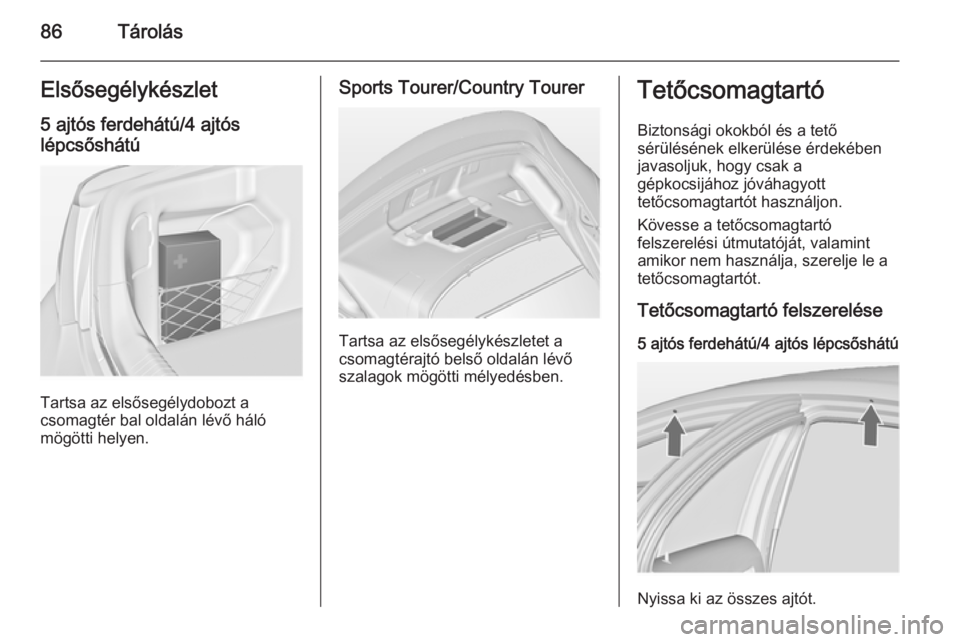

86TárolásElsősegélykészlet
5 ajtós ferdehátú/4 ajtós
lépcsőshátú
Tartsa az elsősegélydobozt a
csomagtér bal oldalán lévő háló
mögötti helyen.
Sports Tourer/Country Tourer
Tartsa az elsősegélykészletet a
csomagtérajtó belső oldalán lévő
szalagok mögötti mélyedésben.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetőcsomagtartó felszerelése
5 ajtós ferdehátú/4 ajtós lépcsőshátú
Nyissa ki az összes ajtót.

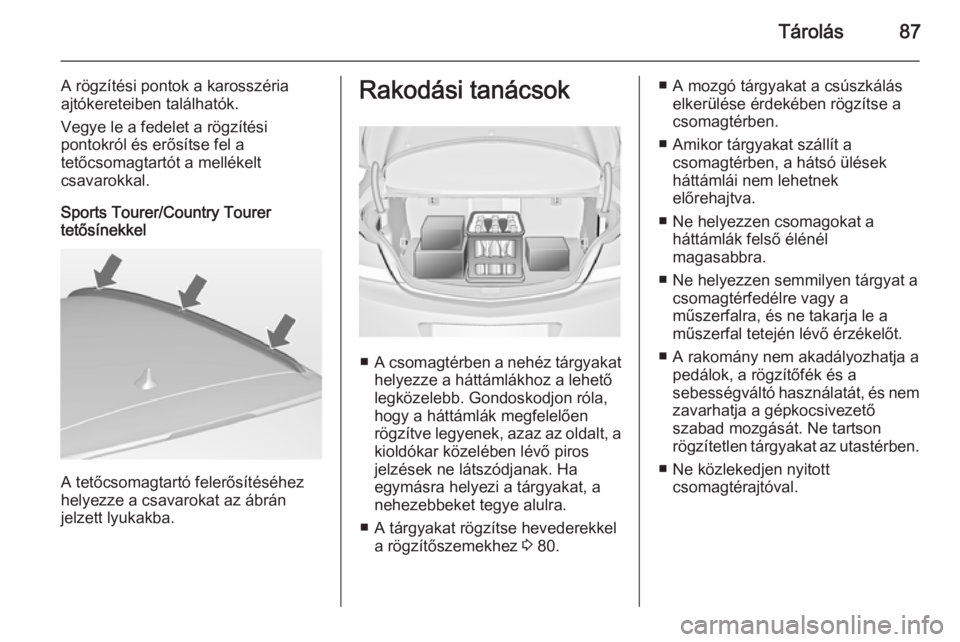

Tárolás87
A rögzítési pontok a karosszéria
ajtókereteiben találhatók.
Vegye le a fedelet a rögzítési
pontokról és erősítse fel a
tetőcsomagtartót a mellékelt
csavarokkal.
Sports Tourer/Country Tourer
tetősínekkel
A tetőcsomagtartó felerősítéséhez
helyezze a csavarokat az ábrán
jelzett lyukakba.
Rakodási tanácsok
■ A csomagtérben a nehéz tárgyakat
helyezze a háttámlákhoz a lehető
legközelebb. Gondoskodjon róla,
hogy a háttámlák megfelelően
rögzítve legyenek, azaz az oldalt, a
kioldókar közelében lévő piros
jelzések ne látszódjanak. Ha
egymásra helyezi a tárgyakat, a
nehezebbeket tegye alulra.
■ A tárgyakat rögzítse hevederekkel a rögzítőszemekhez 3 80.
■ A mozgó tárgyakat a csúszkálás
elkerülése érdekében rögzítse a
csomagtérben.
■ Amikor tárgyakat szállít a csomagtérben, a hátsó ülések
háttámlái nem lehetnek
előrehajtva.
■ Ne helyezzen csomagokat a háttámlák felső élénél
magasabbra.
■ Ne helyezzen semmilyen tárgyat a csomagtérfedélre vagy a
műszerfalra, és ne takarja le a
műszerfal tetején lévő érzékelőt.
■ A rakomány nem akadályozhatja a pedálok, a rögzítőfék és a
sebességváltó használatát, és nem zavarhatja a gépkocsivezető
szabad mozgását. Ne tartson
rögzítetlen tárgyakat az utastérben.
■ Ne közlekedjen nyitott csomagtérajtóval.

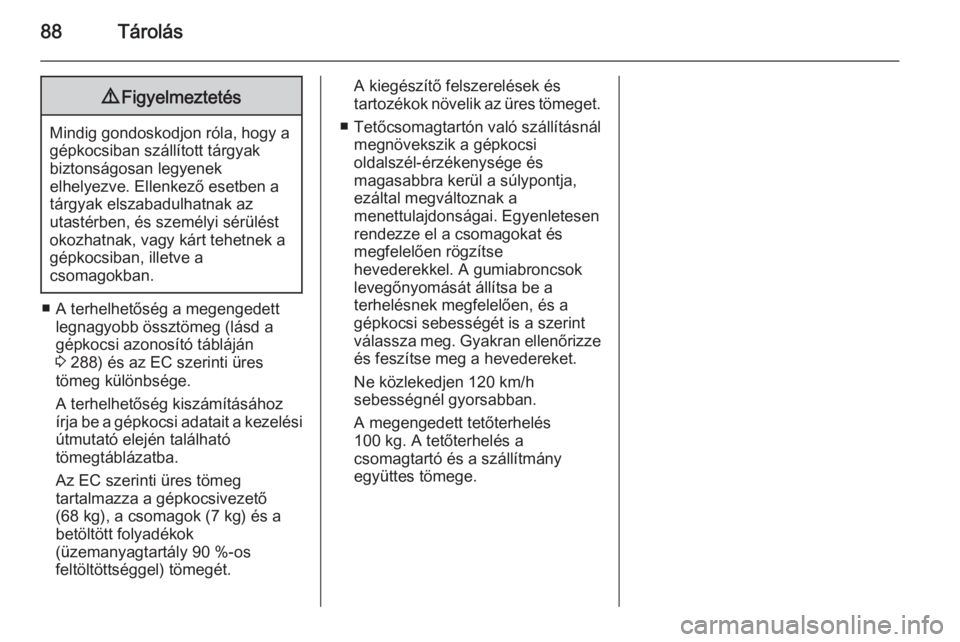

88Tárolás9Figyelmeztetés
Mindig gondoskodjon róla, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépkocsiban, illetve a
csomagokban.
■ A terhelhetőség a megengedett legnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 288) és az EC szerinti üres
tömeg különbsége.
A terhelhetőség kiszámításához
írja be a gépkocsi adatait a kezelési útmutató elején található
tömegtáblázatba.
Az EC szerinti üres tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90 %-os
feltöltöttséggel) tömegét.
A kiegészítő felszerelések és
tartozékok növelik az üres tömeget.
■ Tetőcsomagtartón való szállításnál megnövekszik a gépkocsi
oldalszél-érzékenysége és
magasabbra kerül a súlypontja,
ezáltal megváltoznak a
menettulajdonságai. Egyenletesen rendezze el a csomagokat és
megfelelően rögzítse
hevederekkel. A gumiabroncsok
levegőnyomását állítsa be a
terhelésnek megfelelően, és a
gépkocsi sebességét is a szerint
válassza meg. Gyakran ellenőrizze
és feszítse meg a hevedereket.
Ne közlekedjen 120 km/h
sebességnél gyorsabban.
A megengedett tetőterhelés
100 kg. A tetőterhelés a
csomagtartó és a szállítmány
együttes tömege.
