Îngrijirea autovehiculului239
Bateria autovehiculului este
acoperită. Scoateţi capacul pentru a
înlocui bateria. Ridicaţi capacul din
spate şi desfaceţi-l din partea din faţă.
Când este înlocuită bateria, asiguraţi-
vă că nu există orificii de vetilaţie
deschise în apropierea bornei
pozitive. Dacă este un orificiu de
ventilaţie deschis în această zonă, trebuie închis cu un capac fals şivetilaţia din apropierea bornei
negative trebuie deschisă.
Utilizaţi numai baterii ale
autovehiculelor care permit montarea cutiei de siguranţe deasupra bateriei.
La autovehiculele cu sistem start/
stop, asiguraţi-vă că bateria AGM (cu
covor de sticlă absorbantă) este
înlocuită cu o baterie AGM.
O baterie AGM poate fi identificată cu ajutorul unei etichete de pe baterie.
Vă recomandăm să utilizaţi o baterie
originală Opel.
Notă
Utilizarea unei baterii AGM diferite
de bateria originală Opel poate duce
la o performanţă mai redusă a
sistemului de oprire-pornire.
Vă recomandăm să înlocuiţi bateria
autovehiculului la un atelier service
specializat.
Sistemul de oprire-pornire 3 165.
Încărcarea bateriei
autovehiculului9 Avertisment
La autovehiculele cu sistem de
oprire-pornire, asiguraţi-vă că
potenţialul de încărcare nu
depăşeşte 14,6 V atunci când este utilizat un încărcător de baterie.
Altfel, bateria se poate deteriora.
Pornirea asistată 3 274.
Etichetă de avertizare

240Îngrijirea autovehiculului
Semnificaţia simbolurilor:■ Fără scântei, foc deschis sau fumat.
■ Protejaţi întotdeauna ochii. Gazele explozive pot produce orbirea sau
rănirea.
■ Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
■ Bateria autovehiculului conţine acid
sulfuric care poate produce orbirea
sau rănirea gravă prin arsuri.
■ Vezi Manualul utilizatorului pentru informaţii suplimentare.
■ În apropierea bateriei autovehiculului poate exista gaz
exploziv.Dezaerarea sistemului de
alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit complet, sistemul de alimentare
cu motorină trebuie aerisit. Cuplaţi
contactul de trei ori, câte
15 secunde de fiecare dată. Apoi
porniţi motorul, dar nu mai mult de
40 de secunde. Repetaţi procedura după nu mai puţin de 5 secunde.
Dacă motorul tot nu porneşte, apelaţi
la un atelier service pentru asistenţă.Înlocuirea ştergătorului de
parbriz
Lamelele ştergătoarelor de
parbriz
Ridicaţi braţul ştergătorului şi
deschideţi clema de retenţie.

Îngrijirea autovehiculului241
Decuplaţi lama ştergătorului şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lama ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Apăsaţi
cele două siguranţe de pe braţ pentru
deblocare şi detaşaţi lama
ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.

242Îngrijirea autovehicululuiFarurile cu halogen
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .
Lampă de semnalizare faţă (3)
Far cu bi-halogen (1)
Pe partea stângă a autovehiculului,
trageţi conducta de umplere din
containerul pentru lichid de spălare a
parbrizului.
1. Rotiţi capacul în sens antiorar şi scoateţi-l.

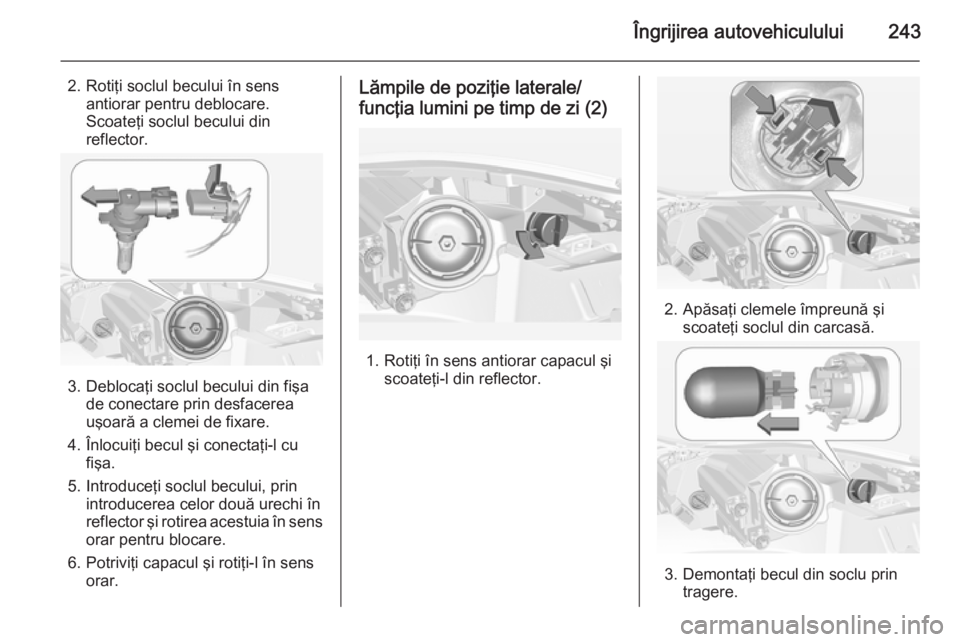

Îngrijirea autovehiculului243
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin desfacerea
uşoară a clemei de fixare.
4. Înlocuiţi becul şi conectaţi-l cu fişa.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi (2)
1. Rotiţi în sens antiorar capacul şi scoateţi-l din reflector.
2. Apăsaţi clemele împreună şiscoateţi soclul din carcasă.
3. Demontaţi becul din soclu prin tragere.

244Îngrijirea autovehiculului
4. Înlocuiţi şi introduceţi noul bec însoclu.
5. Introduceţi soclul becului în carcasă şi lăsaţi-l să se cupleze.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu LED-uri
La o altă versiune, lămpile de poziţie
laterale şi luminile pe timp de zi sunt
proiectate ca LED-uri. În cazul
defecţiunii, înlocuiţi LED-urile la un
atelier.Lampă de semnalizare faţă (3)
1. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
carcasă.
2. Presaţi uşor becul în soclu, rotiţi-l în sens invers orar, şi scoateţi-l.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul în reflector şi rotiţi-l în sens orar pentru blocare
în poziţie.

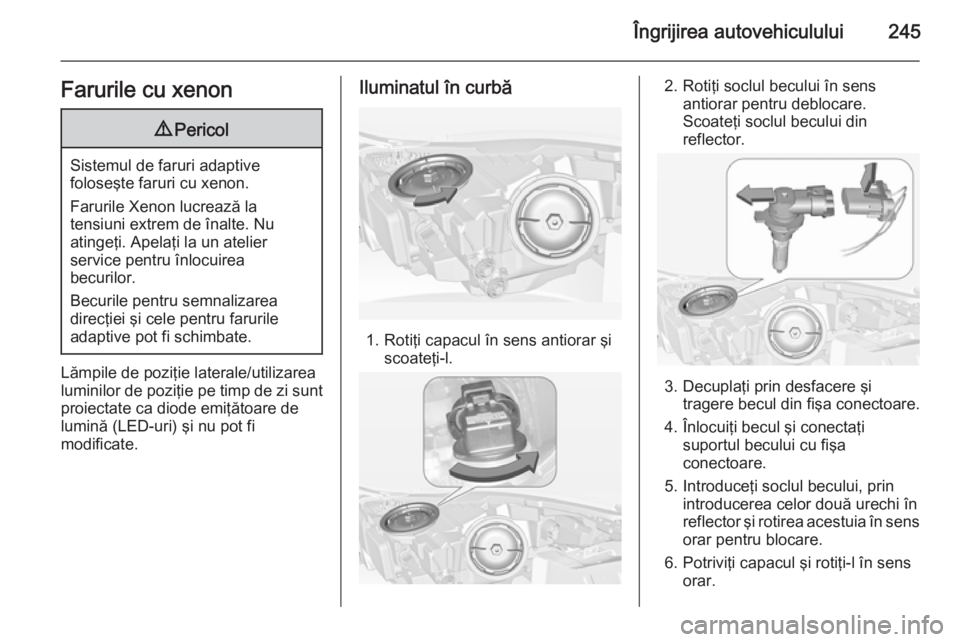

Îngrijirea autovehiculului245Farurile cu xenon9Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Becurile pentru semnalizarea
direcţiei şi cele pentru farurile
adaptive pot fi schimbate.
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca diode emiţătoare de
lumină (LED-uri) şi nu pot fi
modificate.
Iluminatul în curbă
1. Rotiţi capacul în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin desfacere şi tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

246Îngrijirea autovehiculului
Lămpile de semnalizare din faţă
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin desfacere şi tragere soclul becului din fişa
conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi Lămpile de poziţie laterale şi luminile
pe timp de zi sunt proiectate ca LED-
uri. În cazul defecţiunii, înlocuiţi LED- urile la un atelier.
Proiectoarele de ceaţă
Becurile sunt accesibile din partea de
dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.

Îngrijirea autovehiculului247
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector şi răsuciţi în sens orar
pentru a cupla.
Lămpile de poziţie din
spate
Hatchback cu 5 portiere/
Limuzină cu 4 portiere
1. Scoateţi capacul din interiorul portbagajului.
2.Deşurubaţi manual cele trei piuliţe
de fixare din plastic din interior.

248Îngrijirea autovehiculului
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul trăgându-l sau răsucindu-l:
Lampa de semnalizare a direcţiei 1
Lampa de ceaţă spate 2 numai
partea şoferului
Lampa marşarier 3
Lămpile de poziţie din spate şi
lampa de frână sunt proiectate ca
LED-uri. În cazul nefuncţionării,
LED-urile trebuie înlocuite la un
atelier.
5. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Închideţi
capacul.
Sports Tourer/Country Tourer
1. Deblocaţi şi deschideţi copertina din hayon.
2.Desfaceţi cu mâna cele trei piuliţe
de plastic pentru fixare.
