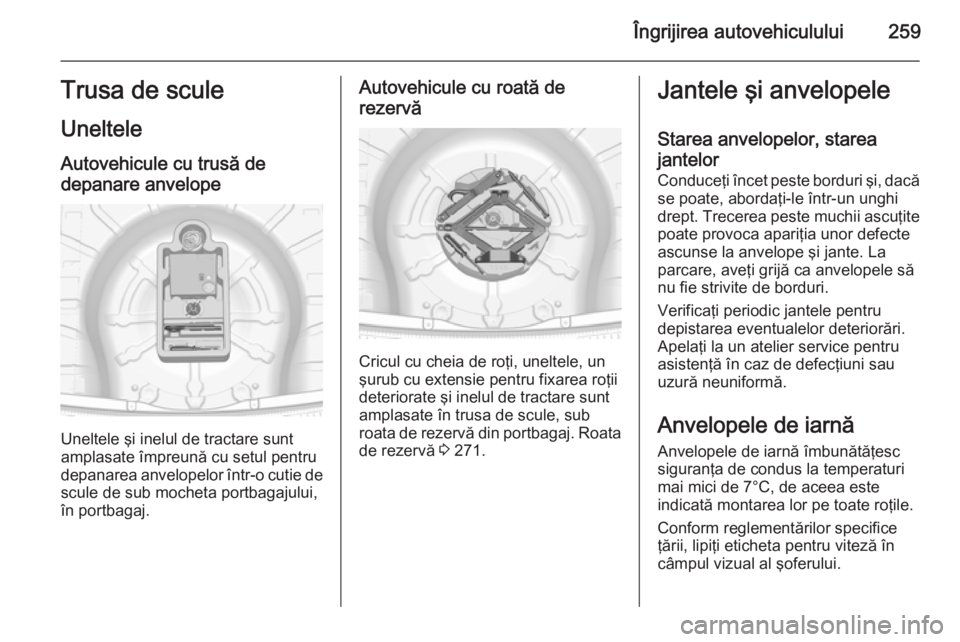

Îngrijirea autovehiculului259Trusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi inelul de tractare sunt
amplasate împreună cu setul pentru
depanarea anvelopelor într-o cutie de scule de sub mocheta portbagajului,în portbagaj.
Autovehicule cu roată de
rezervă
Cricul cu cheia de roţi, uneltele, un
şurub cu extensie pentru fixarea roţii
deteriorate şi inelul de tractare sunt
amplasate în trusa de scule, sub
roata de rezervă din portbagaj. Roata
de rezervă 3 271.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor Conduceţi încet peste borduri şi, dacăse poate, abordaţi-le într-un unghi
drept. Trecerea peste muchii ascuţite
poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă Anvelopele de iarnă îmbunătăţesc
siguranţa de condus la temperaturi
mai mici de 7°C, de aceea este
indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.

260Îngrijirea autovehiculului
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 306.
Hatchback cu 5 portiere, limuzină cu
4 portiere, Sports tourer
Folosiţi dimensiunile anvelopei
205/60 R 16 şi 235/45 R 18 numai ca anvelope de iarnă.
Marcajul anvelopelor
De ex. 215/60 R 16 95 H215=Lăţime anvelopă, în mm60=Raport secţiuni (înălţime/
lăţime anvelopă), în %R=Tip bandă de rulare: RadialRF=Tip: Cu flancuri întărite
(Runflat)16=Diametru roată, în inchi95=Indice de sarcină, de
exemplu 95 corespunde unei sarcini de 690 kgH=Literă cod de viteză
Literă cod de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci
cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu sistem de monitorizare a presiunii în
anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 306.
Eticheta cu instrucţiuni referitoare la
încărcare şi anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:

Îngrijirea autovehiculului261
1. Identificaţi puntea de tracţiune şitipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 292.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 306.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul. După reglarea
presiunii în anvelope, cuplaţi
contactul şi selectaţi setarea
corespunzătoare de la pagina Tyre
load (Sarcină anvelope) din Centrul
de informaţii pentru şofer, 3 116.
Sistemul de monitorizare a presiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope verifică presiunea tuturor
celor patru roţi o dată pe minut când
viteza autovehiculului depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări cu privire la o stare de
presiune scăzută în anvelope şi nu înlocuieşte întreţinerea periodicăefectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Selectaţi pagina Monitorizarea
presiunii în anvelope de la Meniul
Informaţii din Centrul de informaţii
pentru şofer 3 116

262Îngrijirea autovehiculului
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul
anvelopei corespunzătoare clipind în
Centrul de informaţii pentru şofer.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 113.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor 3 306.
După umflare poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, este
posibil ca w să se aprindă.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută.
Verificaţi presiunea în anvelope.
Mesajele autovehiculului 3 125.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută
cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelope
nu este operaţional pentru aceste roţi.
Lampa de control w luminează.
Pentru cele trei roţi suplimentare sistemul rămâne operaţional.
Utilizarea seturilor pentru depanarea anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate din
fabrică.Echipamentele radio externe de mare
putere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi, înlocuiţi ventilul
şi inelul de etanşare, în cazul
senzorilor cu clemă, înlocuiţi întreaga tijă a ventilului.
Starea încărcării autovehiculului Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope
3 306 şi selectaţi setarea
corespunzătoare din pagina
Încărcarea anvelopelor de la meniul
Setări din Centrul de informaţii pentru
şofer, 3 116.

Îngrijirea autovehiculului263

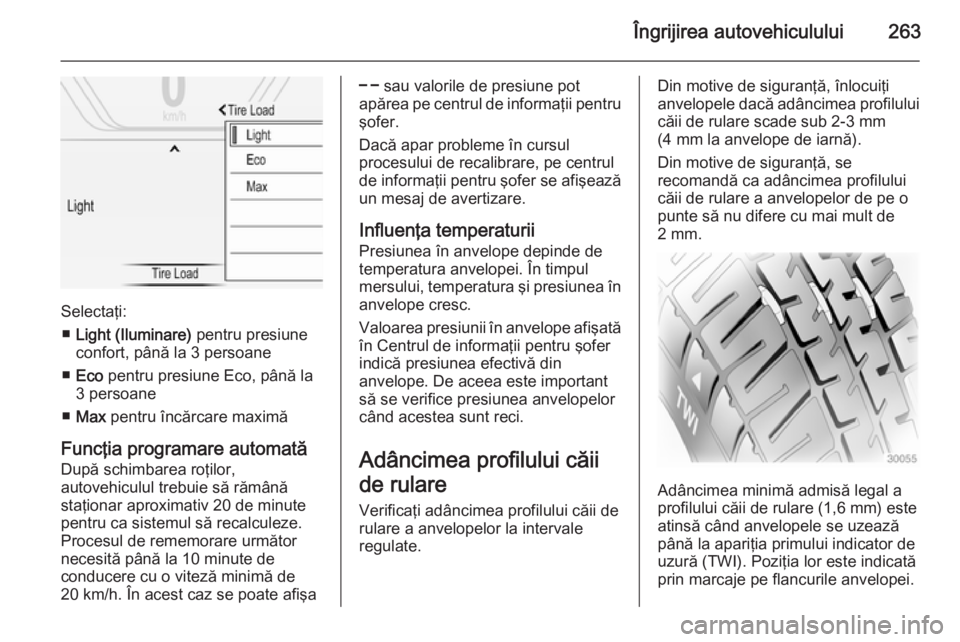

Selectaţi:■ Light (Iluminare) pentru presiune
confort, până la 3 persoane
■ Eco pentru presiune Eco, până la
3 persoane
■ Max pentru încărcare maximă
Funcţia programare automată După schimbarea roţilor,
autovehiculul trebuie să rămână
staţionar aproximativ 20 de minute
pentru ca sistemul să recalculeze.
Procesul de rememorare următor
necesită până la 10 minute de
conducere cu o viteză minimă de
20 km/h. În acest caz se poate afişa
$ sau valorile de presiune pot
apărea pe centrul de informaţii pentru
şofer.
Dacă apar probleme în cursul
procesului de recalibrare, pe centrul
de informaţii pentru şofer se afişează un mesaj de avertizare.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în
anvelope cresc.
Valoarea presiunii în anvelope afişată în Centrul de informaţii pentru şoferindică presiunea efectivă din
anvelope. De aceea este important
să se verifice presiunea anvelopelor
când acestea sunt reci.
Adâncimea profilului căii
de rulare Verificaţi adâncimea profilului căii de
rulare a anvelopelor la intervale
regulate.Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului
căii de rulare scade sub 2-3 mm
(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu difere cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.

264Îngrijirea autovehiculului
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Înlocuirea anvelopei şi
dimensiunile jantei
Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
împiedice răcirea frânelor.
9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Capace de roţi
Anvelopele 245/35 R20 au un capac
specific. Pentru a scoate capacul de
pe roata demontată decuplaţi mai
întâi braţele unul câte unul. Apoi
apăsaţi capacul dinspre spate în
partea din mijloc şi scoateţi-l.
Pentru asamblare ajustaţi mai întâi
capacul de roată pentru ca tija de
poziţionare să se potrivească în
cavitate.

Îngrijirea autovehiculului265Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la profilul căii de rulare şi pe flancurile
anvelopelor (inclusiv dispozitivele de
blocare ale lanţurilor).
9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Hatchback cu 5 portiere, limuzină cu
4 portiere, Sports tourer
Lanţurile antiderapante sunt admise
numai pentru anvelopele cu
dimensiunile: 205/60 R 16,
215/60 R 16, 225/55 R 17,
225/45 R 18,225/50 R 17 şi
235/45 R 18.
Country Tourer
Lanţurile antiderapante sunt permise
numai pe anvelope de dimensiunea 235/45 R18.
Roata de rezervă de uz temporar
Nu se permite utilizarea lanţurilor
antiderapante pe roata de rezervă de
uz temporar.
Setul pentru depanarea
anvelopelor
Deteriorările minore ale profilului căii
de rulare a anvelopelor pot fi reparate cu ajutorul setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelopă.Deteriorările anvelopei mai mari de
4 mm sau cele de pe flancuri nu pot fi
reparate cu setul pentru depanarea
anvelopelor.9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.
Dacă aveţi o pană de cauciuc:
Trageţi frâna de mână şi cuplaţi
treapta 1 de viteză, marşarierul sau
poziţia P.

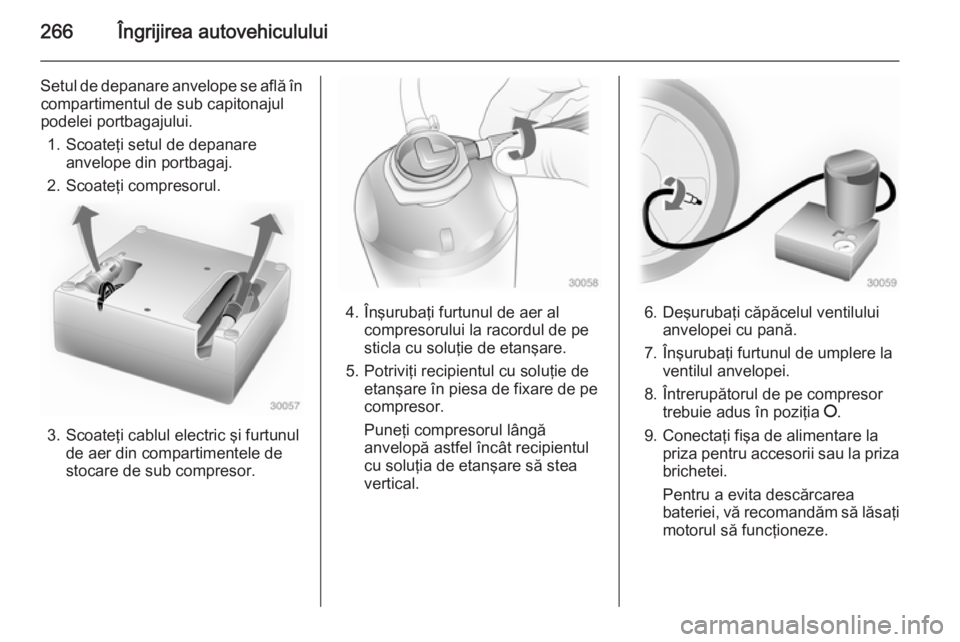

266Îngrijirea autovehiculului
Setul de depanare anvelope se află încompartimentul de sub capitonajul
podelei portbagajului.
1. Scoateţi setul de depanare anvelope din portbagaj.
2. Scoateţi compresorul.
3. Scoateţi cablul electric şi furtunul de aer din compartimentele de
stocare de sub compresor.
4. Înşurubaţi furtunul de aer al compresorului la racordul de pe
sticla cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în piesa de fixare de pe
compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul cu soluţia de etanşare să stea
vertical.6. Deşurubaţi căpăcelul ventilului anvelopei cu pană.
7. Înşurubaţi furtunul de umplere la ventilul anvelopei.
8. Întrerupătorul de pe compresor trebuie adus în poziţia J.
9. Conectaţi fişa de alimentare la priza pentru accesorii sau la prizabrichetei.
Pentru a evita descărcarea
bateriei, vă recomandăm să lăsaţi
motorul să funcţioneze.

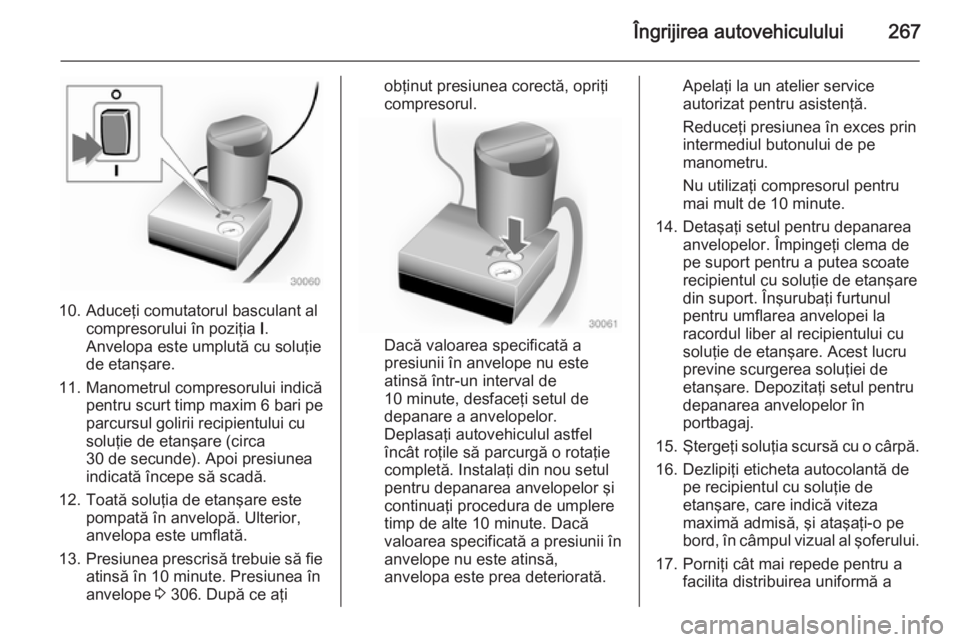

Îngrijirea autovehiculului267
10. Aduceţi comutatorul basculant alcompresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari pe
parcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
12. Toată soluţia de etanşare este pompată în anvelopă. Ulterior,
anvelopa este umflată.
13. Presiunea prescrisă trebuie să fie
atinsă în 10 minute. Presiunea în
anvelope 3 306. După ce aţi
obţinut presiunea corectă, opriţi
compresorul.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
10 minute, desfaceţi setul de
depanare a anvelopelor.
Deplasaţi autovehiculul astfel
încât roţile să parcurgă o rotaţie
completă. Instalaţi din nou setul
pentru depanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte 10 minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service
autorizat pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de pe
manometru.
Nu utilizaţi compresorul pentru
mai mult de 10 minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia scursă cu o cârpă.
16. Dezlipiţi eticheta autocolantă de pe recipientul cu soluţie de
etanşare, care indică viteza
maximă admisă, şi ataşaţi-o pe
bord, în câmpul vizual al şoferului.
17. Porniţi cât mai repede pentru a facilita distribuirea uniformă a

268Îngrijirea autovehiculului
soluţiei în anvelopă. Opriţi după
aproximativ 10 km (dar nu mai
mult de 10 minute) şi verificaţi
presiunea în anvelopă. În acest
scop, cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte
prea mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.Compresorul şi soluţia de etanşare
pot fi utilizate până la temperatura
de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc
amplasate sub compresor. Pentru a
scoate adaptorul, înşurubaţi furtunul de aer al compresorului şi
extrageţi-l.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 265.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
■ Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din faţă
trebuie să fie orientate înainte.
■ Trageţi frâna de mână şi cuplaţi treapta 1 de viteze, marşarierul sau
poziţia P.
■ Scoateţi roata de rezervă 3 271.
