OPEL INSIGNIA 2014.5 Manuale di uso e manutenzione (in Italian)

Strumenti e comandi99

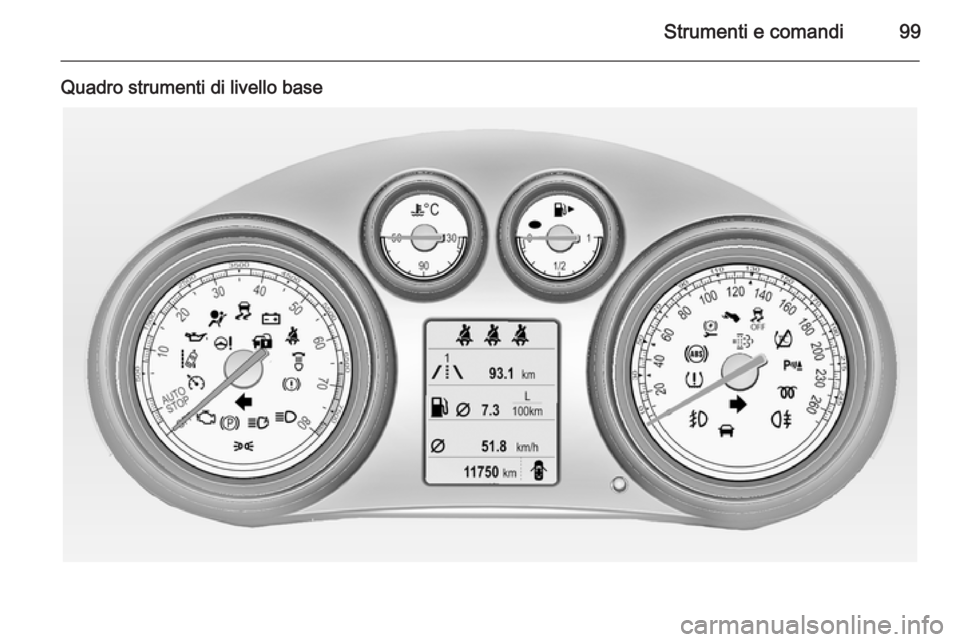

Quadro strumenti di livello base

100Strumenti e comandi

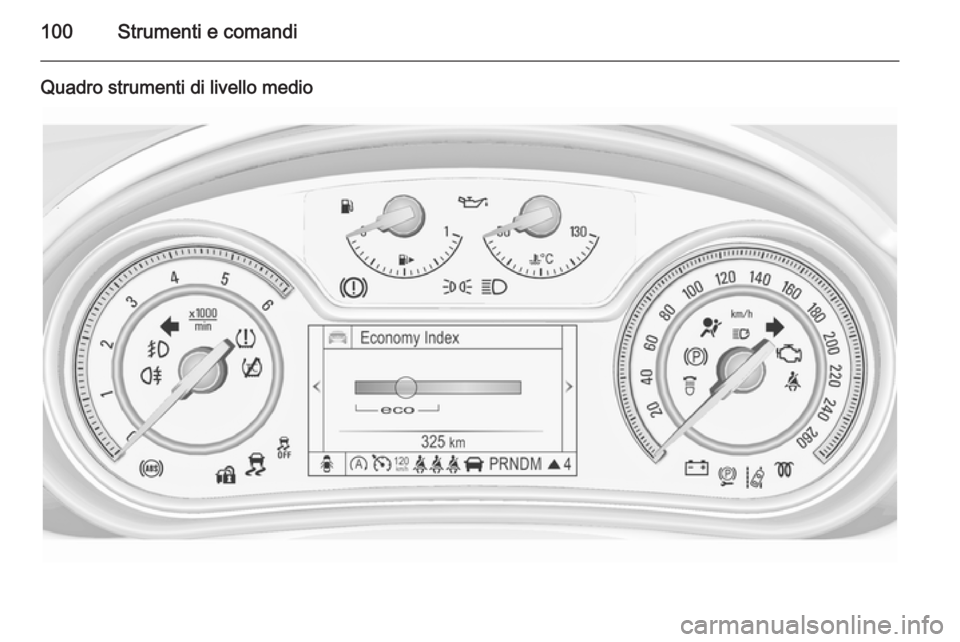

Quadro strumenti di livello medio

Strumenti e comandi101

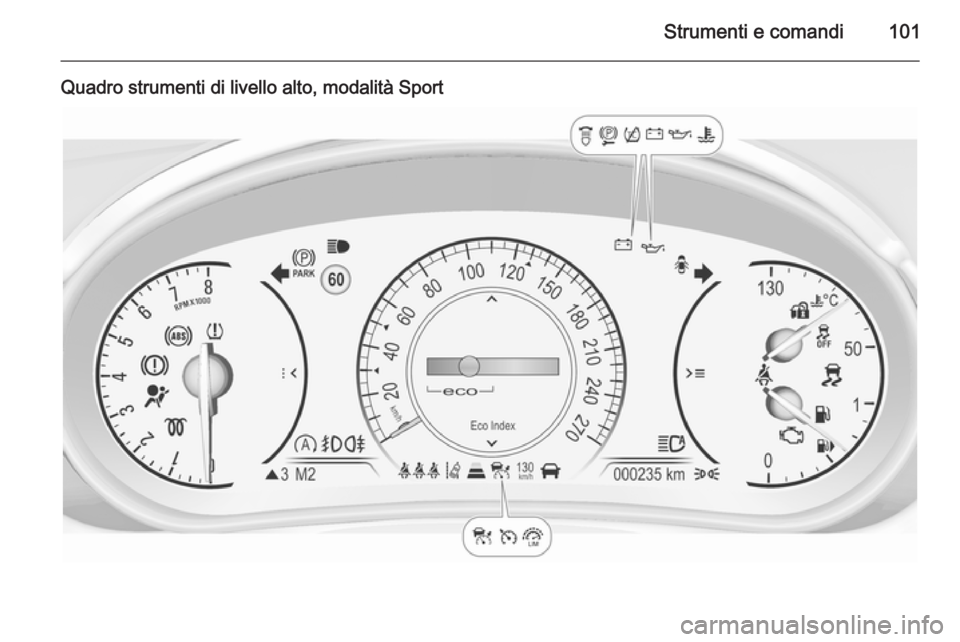

Quadro strumenti di livello alto, modalità Sport

102Strumenti e comandi

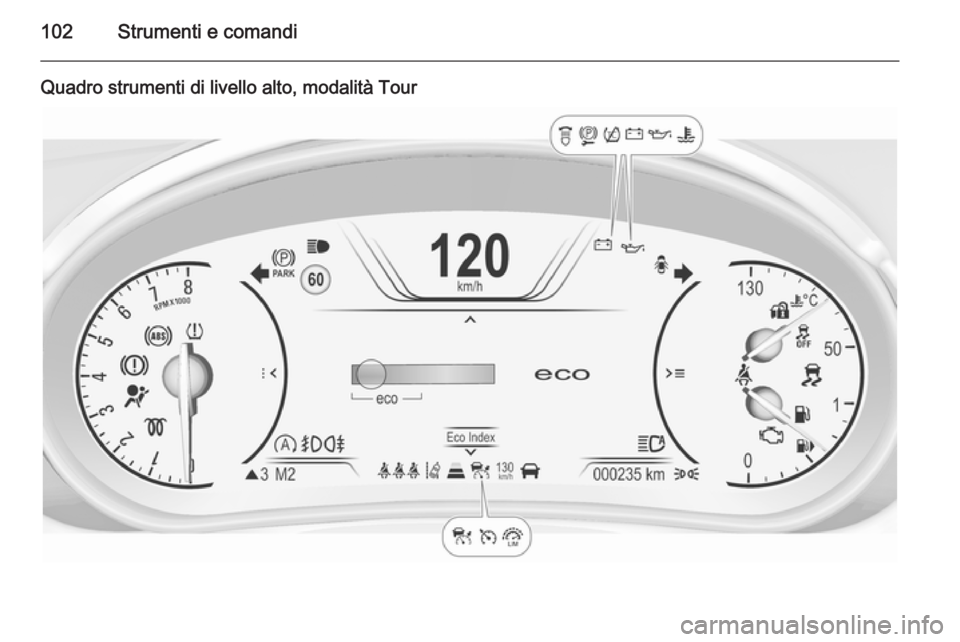

Quadro strumenti di livello alto, modalità Tour

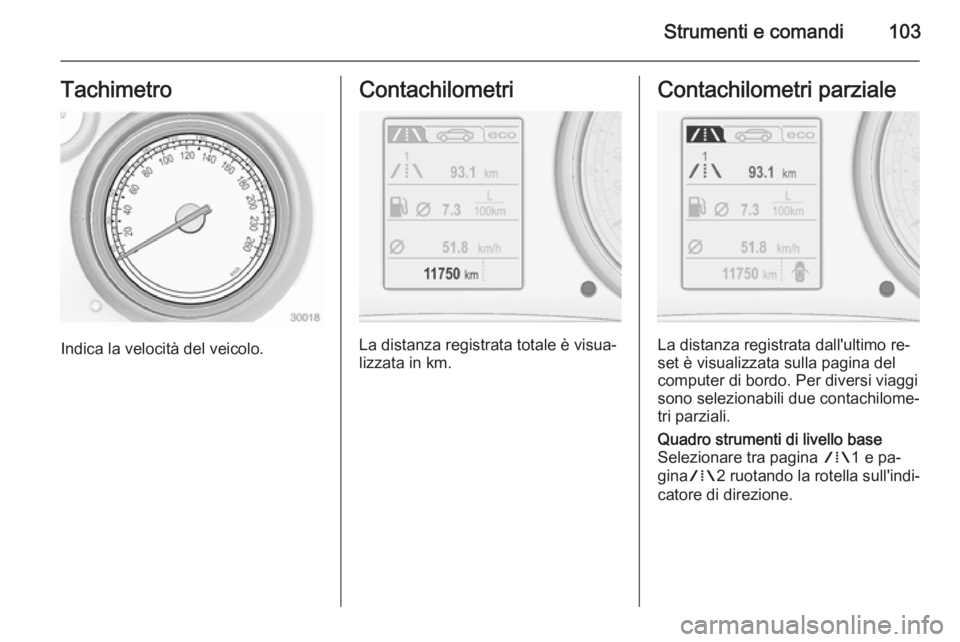

Strumenti e comandi103Tachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
La distanza registrata dall'ultimo re‐
set è visualizzata sulla pagina del
computer di bordo. Per diversi viaggi
sono selezionabili due contachilome‐
tri parziali.
Quadro strumenti di livello base
Selezionare tra pagina W1 e pa‐
gina W2 ruotando la rotella sull'indi‐
catore di direzione.

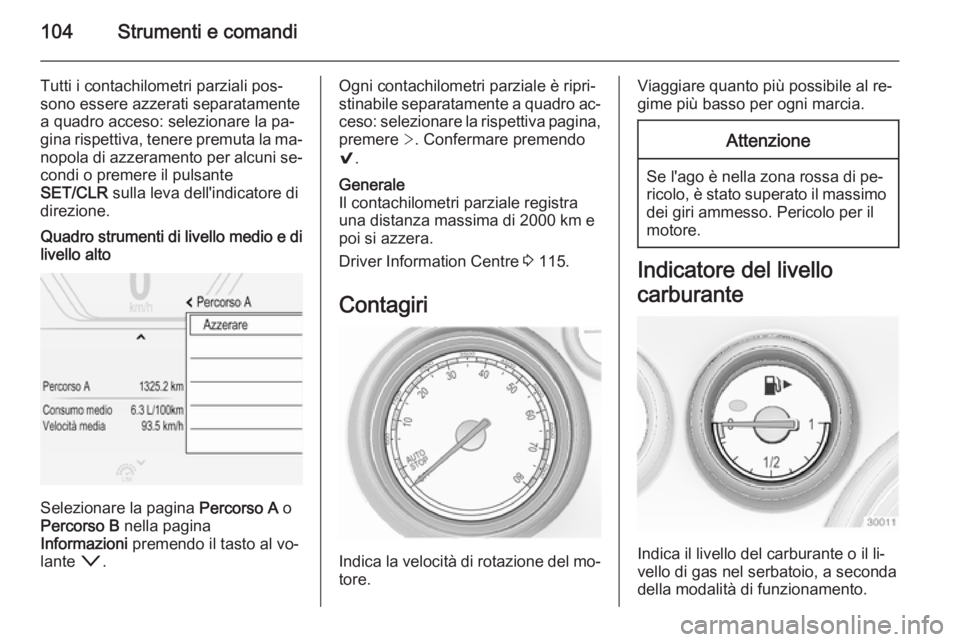

104Strumenti e comandi
Tutti i contachilometri parziali pos‐
sono essere azzerati separatamente
a quadro acceso: selezionare la pa‐
gina rispettiva, tenere premuta la ma‐ nopola di azzeramento per alcuni se‐
condi o premere il pulsante
SET/CLR sulla leva dell'indicatore di
direzione.Quadro strumenti di livello medio e di livello alto
Selezionare la pagina Percorso A o
Percorso B nella pagina
Informazioni premendo il tasto al vo‐
lante o.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro ac‐
ceso: selezionare la rispettiva pagina, premere >. Confermare premendo
9 .Generale
Il contachilometri parziale registra
una distanza massima di 2000 km e
poi si azzera.
Driver Information Centre 3 115.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello del carburante o il li‐
vello di gas nel serbatoio, a seconda
della modalità di funzionamento.

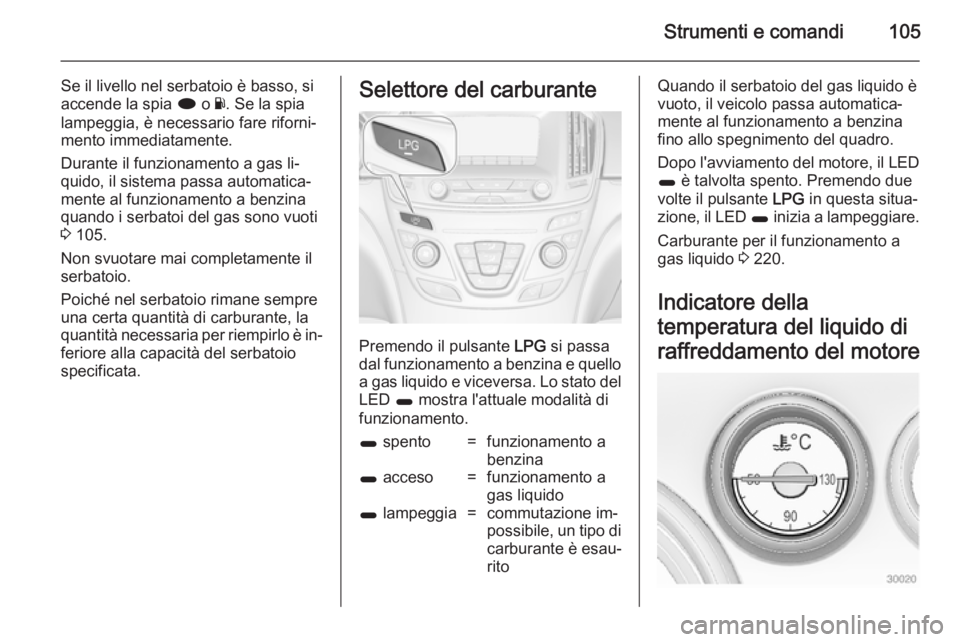

Strumenti e comandi105
Se il livello nel serbatoio è basso, si
accende la spia i o Y. Se la spia
lampeggia, è necessario fare riforni‐
mento immediatamente.
Durante il funzionamento a gas li‐
quido, il sistema passa automatica‐
mente al funzionamento a benzina quando i serbatoi del gas sono vuoti
3 105.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.Selettore del carburante
Premendo il pulsante LPG si passa
dal funzionamento a benzina e quello a gas liquido e viceversa. Lo stato del LED 1 mostra l'attuale modalità di
funzionamento.
1 spento=funzionamento a
benzina1 acceso=funzionamento a
gas liquido1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
ritoQuando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino allo spegnimento del quadro.
Dopo l'avviamento del motore, il LED 1 è talvolta spento. Premendo due
volte il pulsante LPG in questa situa‐
zione, il LED 1 inizia a lampeggiare.
Carburante per il funzionamento a
gas liquido 3 220.
Indicatore della
temperatura del liquido di
raffreddamento del motore

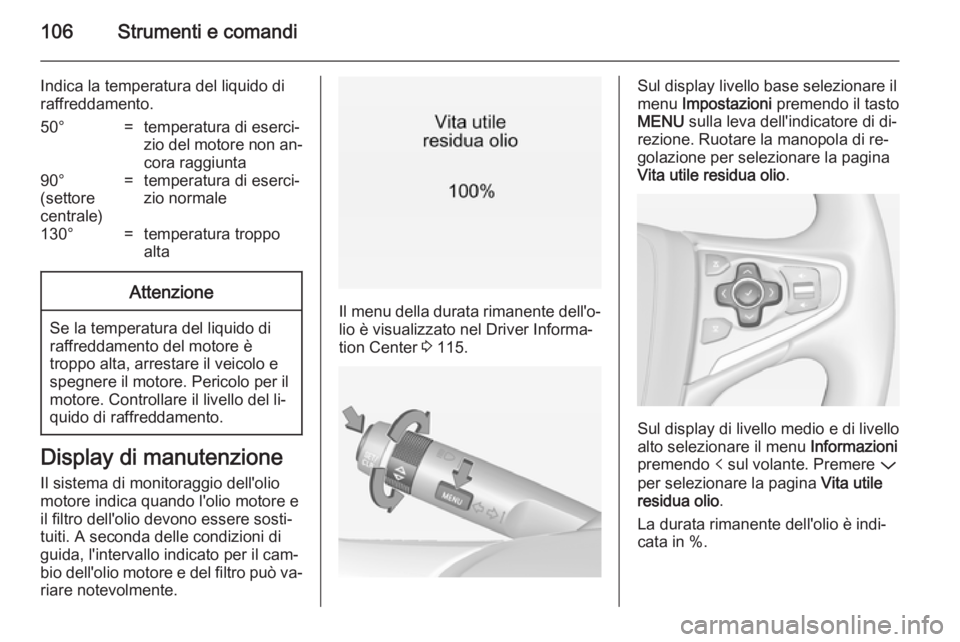

106Strumenti e comandi
Indica la temperatura del liquido di
raffreddamento.50°=temperatura di eserci‐
zio del motore non an‐ cora raggiunta90°
(settore
centrale)=temperatura di eserci‐
zio normale130°=temperatura troppo
altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Il menu della durata rimanente dell'o‐ lio è visualizzato nel Driver Informa‐tion Center 3 115.
Sul display livello base selezionare il
menu Impostazioni premendo il tasto
MENU sulla leva dell'indicatore di di‐
rezione. Ruotare la manopola di re‐ golazione per selezionare la paginaVita utile residua olio .
Sul display di livello medio e di livello
alto selezionare il menu Informazioni
premendo p sul volante. Premere P
per selezionare la pagina Vita utile
residua olio .
La durata rimanente dell'olio è indi‐ cata in %.

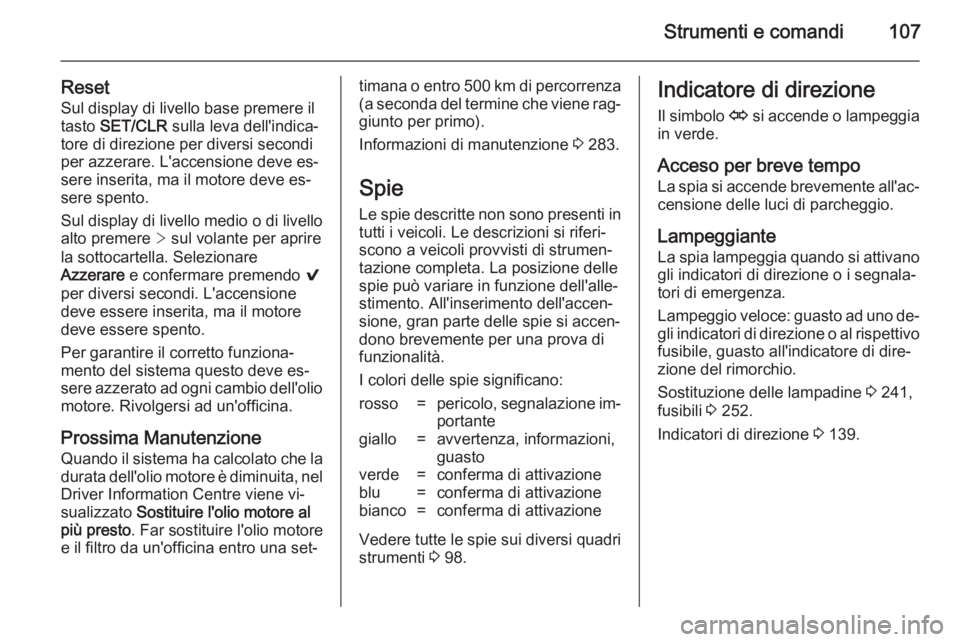

Strumenti e comandi107
ResetSul display di livello base premere il
tasto SET/CLR sulla leva dell'indica‐
tore di direzione per diversi secondi
per azzerare. L'accensione deve es‐
sere inserita, ma il motore deve es‐
sere spento.
Sul display di livello medio o di livello alto premere > sul volante per aprire
la sottocartella. Selezionare
Azzerare e confermare premendo 9
per diversi secondi. L'accensione
deve essere inserita, ma il motore
deve essere spento.
Per garantire il corretto funziona‐
mento del sistema questo deve es‐
sere azzerato ad ogni cambio dell'olio motore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene vi‐
sualizzato Sostituire l'olio motore al
più presto . Far sostituire l'olio motore
e il filtro da un'officina entro una set‐timana o entro 500 km di percorrenza (a seconda del termine che viene rag‐
giunto per primo).
Informazioni di manutenzione 3 283.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in funzione dell'alle‐
stimento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso=pericolo, segnalazione im‐ portantegiallo=avvertenza, informazioni,
guastoverde=conferma di attivazioneblu=conferma di attivazionebianco=conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 98.
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo La spia si accende brevemente all'ac‐
censione delle luci di parcheggio.
Lampeggiante La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto ad uno de‐
gli indicatori di direzione o al rispettivo fusibile, guasto all'indicatore di dire‐zione del rimorchio.
Sostituzione delle lampadine 3 241,
fusibili 3 252.
Indicatori di direzione 3 139.

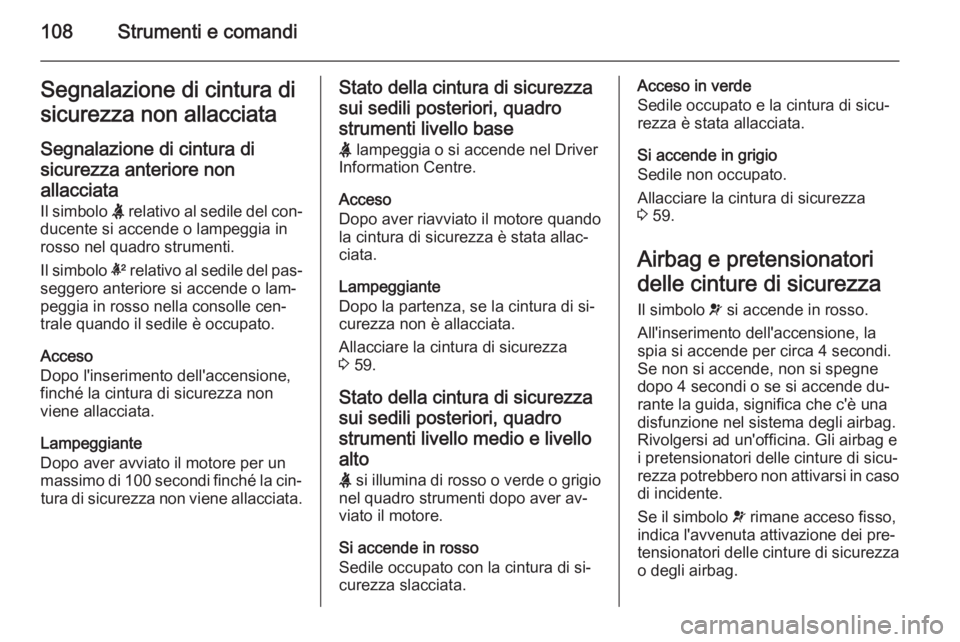

108Strumenti e comandiSegnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del con‐
ducente si accende o lampeggia in
rosso nel quadro strumenti.
Il simbolo k relativo al sedile del pas‐
seggero anteriore si accende o lam‐
peggia in rosso nella consolle cen‐
trale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un massimo di 100 secondi finché la cin‐ tura di sicurezza non viene allacciata.Stato della cintura di sicurezza
sui sedili posteriori, quadro strumenti livello base
X lampeggia o si accende nel Driver
Information Centre.
Acceso
Dopo aver riavviato il motore quando
la cintura di sicurezza è stata allac‐
ciata.
Lampeggiante
Dopo la partenza, se la cintura di si‐ curezza non è allacciata.
Allacciare la cintura di sicurezza
3 59.
Stato della cintura di sicurezza
sui sedili posteriori, quadro
strumenti livello medio e livello
alto
X si illumina di rosso o verde o grigio
nel quadro strumenti dopo aver av‐
viato il motore.
Si accende in rosso
Sedile occupato con la cintura di si‐
curezza slacciata.Acceso in verde
Sedile occupato e la cintura di sicu‐ rezza è stata allacciata.
Si accende in grigio
Sedile non occupato.
Allacciare la cintura di sicurezza
3 59.
Airbag e pretensionatori
delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi. Se non si accende, non si spegne
dopo 4 secondi o se si accende du‐
rante la guida, significa che c'è una
disfunzione nel sistema degli airbag.
Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza
o degli airbag.
