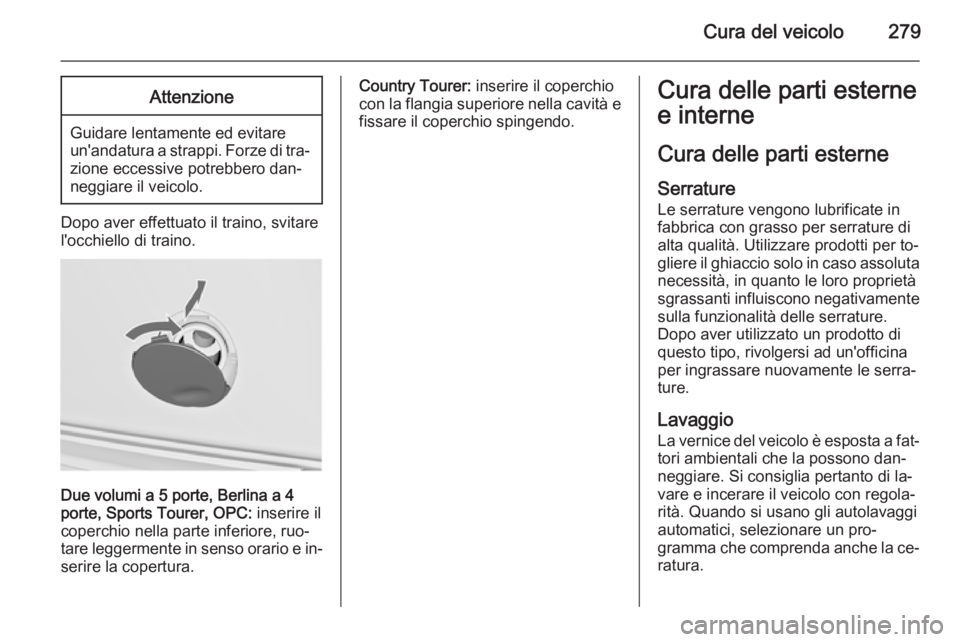

Cura del veicolo279Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Due volumi a 5 porte, Berlina a 4
porte, Sports Tourer, OPC: inserire il
coperchio nella parte inferiore, ruo‐
tare leggermente in senso orario e in‐
serire la copertura.
Country Tourer: inserire il coperchio
con la flangia superiore nella cavità e fissare il coperchio spingendo.Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature
Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per to‐
gliere il ghiaccio solo in caso assoluta necessità, in quanto le loro proprietà
sgrassanti influiscono negativamente sulla funzionalità delle serrature.
Dopo aver utilizzato un prodotto di
questo tipo, rivolgersi ad un'officina
per ingrassare nuovamente le serra‐
ture.
Lavaggio
La vernice del veicolo è esposta a fat‐ tori ambientali che la possono dan‐
neggiare. Si consiglia pertanto di la‐
vare e incerare il veicolo con regola‐
rità. Quando si usano gli autolavaggi
automatici, selezionare un pro‐
gramma che comprenda anche la ce‐
ratura.

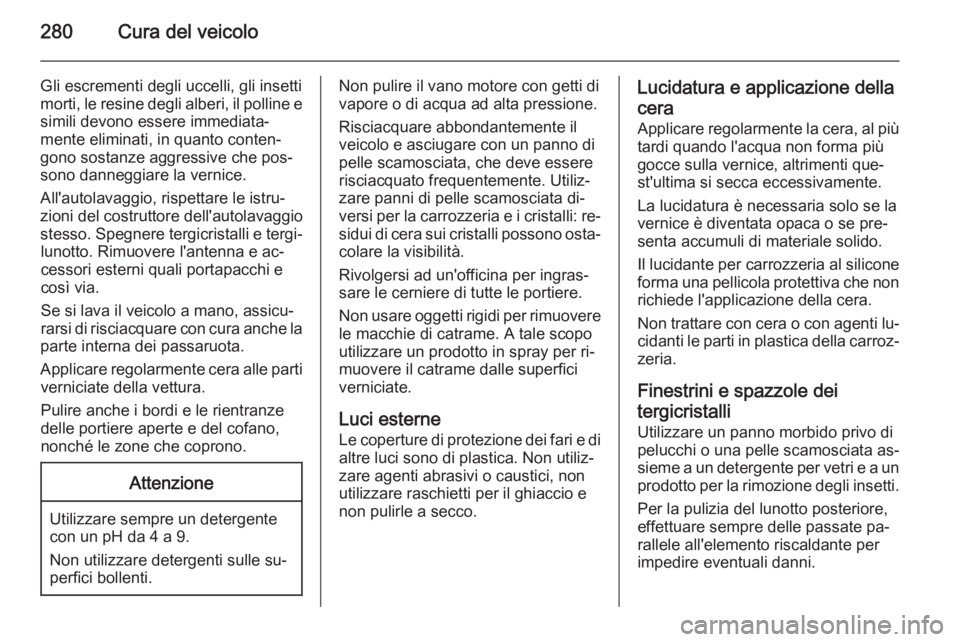

280Cura del veicolo
Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che pos‐sono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e ac‐
cessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Applicare regolarmente cera alle parti verniciate della vettura.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che coprono.Attenzione
Utilizzare sempre un detergente
con un pH da 4 a 9.
Non utilizzare detergenti sulle su‐
perfici bollenti.
Non pulire il vano motore con getti di
vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata, che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata di‐
versi per la carrozzeria e i cristalli: re‐ sidui di cera sui cristalli possono osta‐
colare la visibilità.
Rivolgersi ad un'officina per ingras‐
sare le cerniere di tutte le portiere.
Non usare oggetti rigidi per rimuovere
le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per ri‐ muovere il catrame dalle superfici
verniciate.
Luci esterne Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐
zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.Lucidatura e applicazione della
cera
Applicare regolarmente la cera, al più tardi quando l'acqua non forma più
gocce sulla vernice, altrimenti que‐ st'ultima si secca eccessivamente.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se pre‐
senta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti lu‐
cidanti le parti in plastica della carroz‐
zeria.
Finestrini e spazzole dei
tergicristalli
Utilizzare un panno morbido privo di pelucchi o una pelle scamosciata as‐
sieme a un detergente per vetri e a un prodotto per la rimozione degli insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate pa‐
rallele all'elemento riscaldante per
impedire eventuali danni.

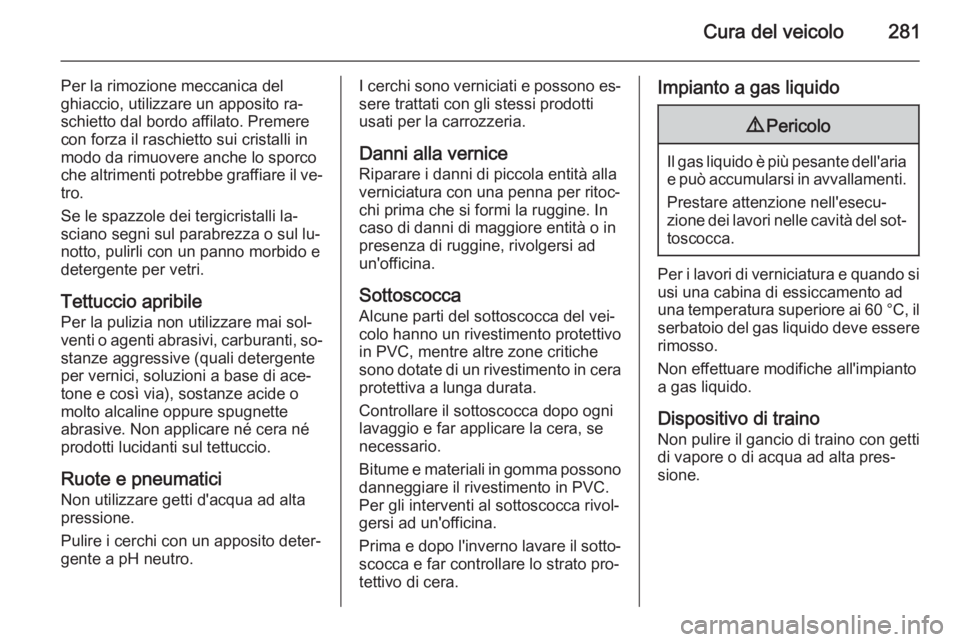

Cura del veicolo281
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito ra‐
schietto dal bordo affilato. Premere
con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco
che altrimenti potrebbe graffiare il ve‐ tro.
Se le spazzole dei tergicristalli la‐
sciano segni sul parabrezza o sul lu‐
notto, pulirli con un panno morbido e
detergente per vetri.
Tettuccio apribile Per la pulizia non utilizzare mai sol‐
venti o agenti abrasivi, carburanti, so‐
stanze aggressive (quali detergente
per vernici, soluzioni a base di ace‐
tone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive. Non applicare né cera né
prodotti lucidanti sul tettuccio.
Ruote e pneumatici
Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.I cerchi sono verniciati e possono es‐ sere trattati con gli stessi prodotti
usati per la carrozzeria.
Danni alla vernice
Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca
Alcune parti del sottoscocca del vei‐
colo hanno un rivestimento protettivo
in PVC, mentre altre zone critiche
sono dotate di un rivestimento in cera
protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato pro‐
tettivo di cera.Impianto a gas liquido9 Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del sot‐
toscocca.
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non effettuare modifiche all'impianto
a gas liquido.
Dispositivo di traino
Non pulire il gancio di traino con getti di vapore o di acqua ad alta pres‐
sione.

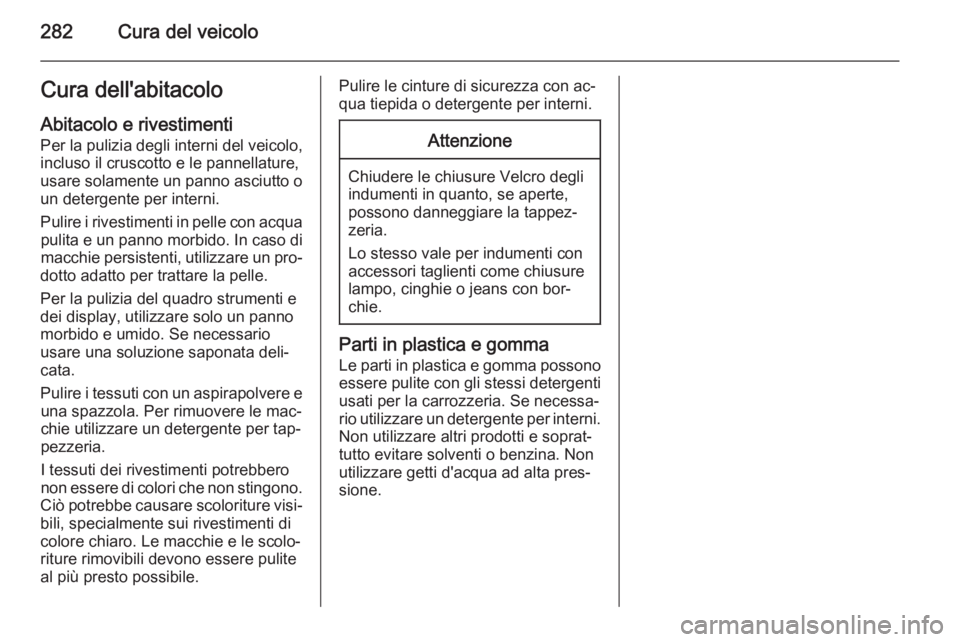

282Cura del veicoloCura dell'abitacoloAbitacolo e rivestimenti
Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua pulita e un panno morbido. In caso dimacchie persistenti, utilizzare un pro‐
dotto adatto per trattare la pelle.
Per la pulizia del quadro strumenti e
dei display, utilizzare solo un panno morbido e umido. Se necessario
usare una soluzione saponata deli‐ cata.
Pulire i tessuti con un aspirapolvere e una spazzola. Per rimuovere le mac‐
chie utilizzare un detergente per tap‐
pezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐
bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.Pulire le cinture di sicurezza con ac‐
qua tiepida o detergente per interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte, possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con bor‐
chie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti e soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

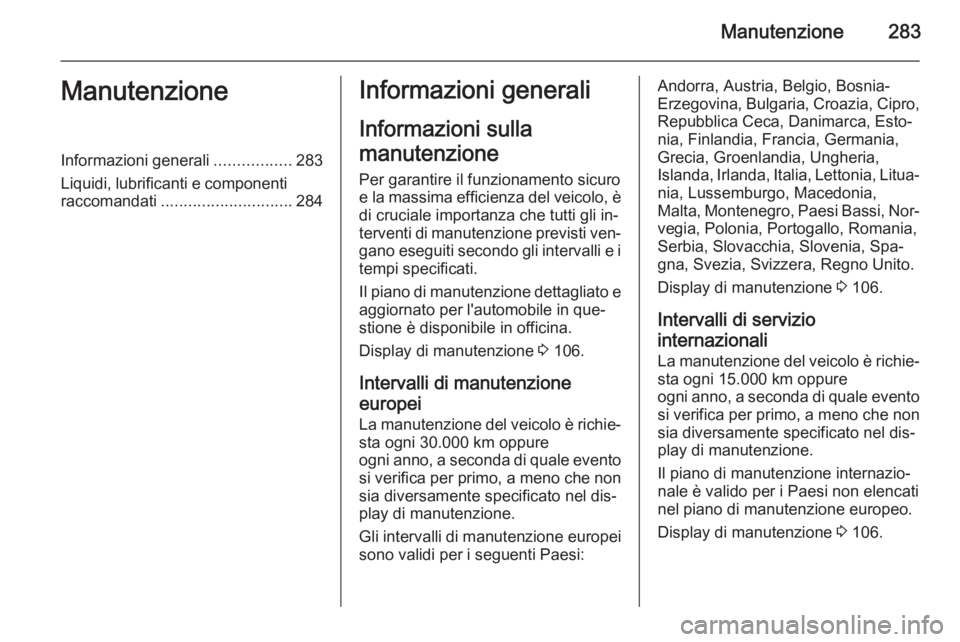

Manutenzione283ManutenzioneInformazioni generali.................283
Liquidi, lubrificanti e componenti
raccomandati ............................. 284Informazioni generali
Informazioni sulla
manutenzione Per garantire il funzionamento sicuro
e la massima efficienza del veicolo, è di cruciale importanza che tutti gli in‐
terventi di manutenzione previsti ven‐
gano eseguiti secondo gli intervalli e i
tempi specificati.
Il piano di manutenzione dettagliato e
aggiornato per l'automobile in que‐
stione è disponibile in officina.
Display di manutenzione 3 106.
Intervalli di manutenzione
europei
La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non sia diversamente specificato nel dis‐
play di manutenzione.
Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:Andorra, Austria, Belgio, Bosnia-
Erzegovina , Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia, Litua‐
nia, Lussemburgo, Macedonia,
Malta, Montenegro, Paesi Bassi, Nor‐ vegia, Polonia, Portogallo, Romania,
Serbia, Slovacchia, Slovenia, Spa‐
gna, Svezia, Svizzera, Regno Unito.
Display di manutenzione 3 106.
Intervalli di servizio
internazionali
La manutenzione del veicolo è richie‐ sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non
sia diversamente specificato nel dis‐
play di manutenzione.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 106.

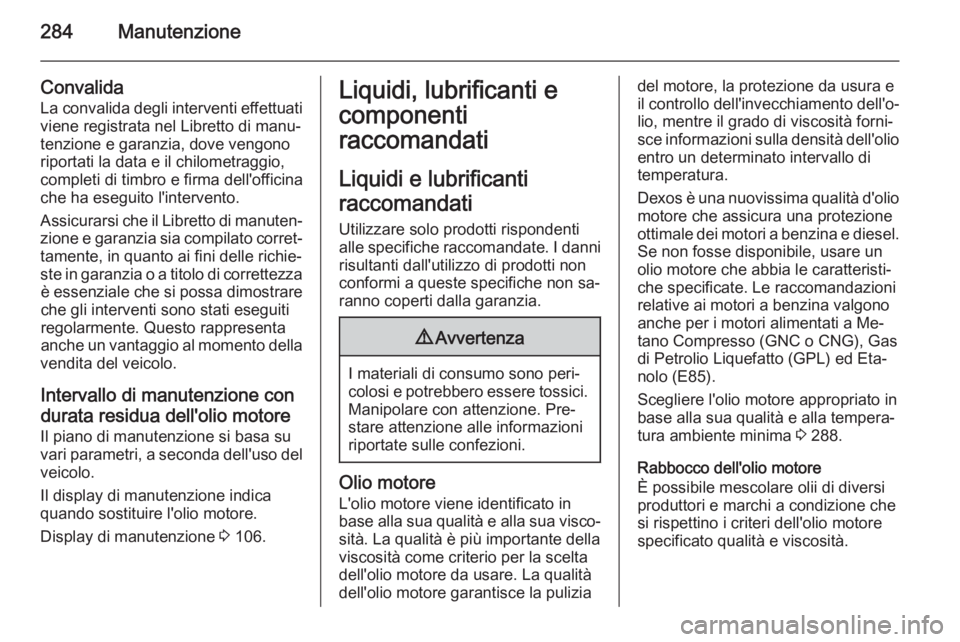

284Manutenzione
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia, dove vengono riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della
vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore Il piano di manutenzione si basa su
vari parametri, a seconda dell'uso del
veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 106.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati Utilizzare solo prodotti rispondenti
alle specifiche raccomandate. I danni risultanti dall'utilizzo di prodotti non
conformi a queste specifiche non sa‐
ranno coperti dalla garanzia.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio motore garantisce la pulizia
del motore, la protezione da usura e il controllo dell'invecchiamento dell'o‐
lio, mentre il grado di viscosità forni‐
sce informazioni sulla densità dell'olio
entro un determinato intervallo di
temperatura.
Dexos è una nuovissima qualità d'olio motore che assicura una protezione
ottimale dei motori a benzina e diesel.
Se non fosse disponibile, usare un
olio motore che abbia le caratteristi‐
che specificate. Le raccomandazioni
relative ai motori a benzina valgono
anche per i motori alimentati a Me‐
tano Compresso (GNC o CNG), Gas
di Petrolio Liquefatto (GPL) ed Eta‐
nolo (E85).
Scegliere l'olio motore appropriato in
base alla sua qualità e alla tempera‐
tura ambiente minima 3 288.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato qualità e viscosità.

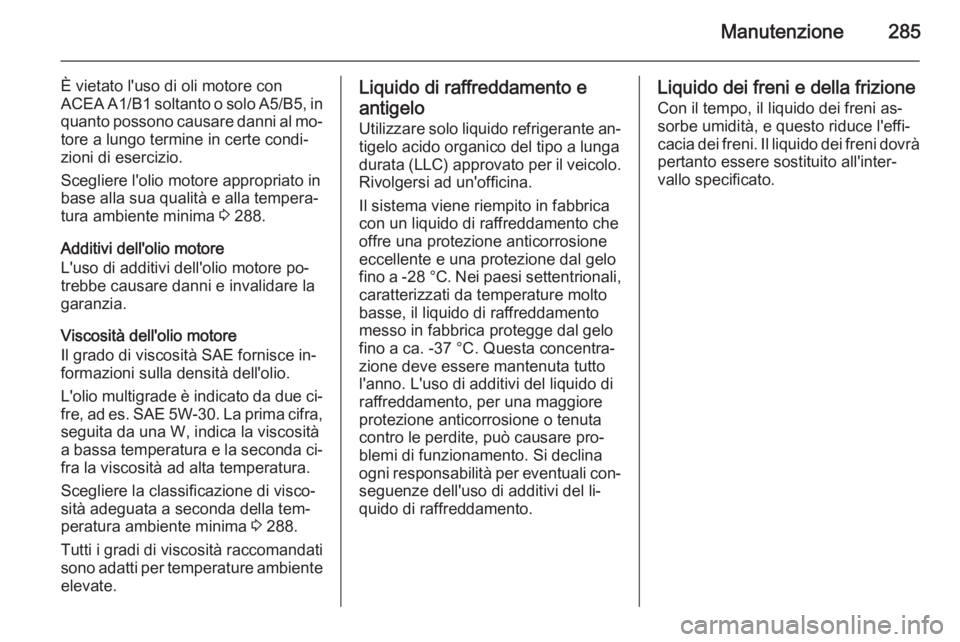

Manutenzione285
È vietato l'uso di oli motore con
ACEA A1/B1 soltanto o solo A5/B5, in quanto possono causare danni al mo‐
tore a lungo termine in certe condi‐
zioni di esercizio.
Scegliere l'olio motore appropriato in
base alla sua qualità e alla tempera‐
tura ambiente minima 3 288.
Additivi dell'olio motore
L'uso di additivi dell'olio motore po‐
trebbe causare danni e invalidare la
garanzia.
Viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrade è indicato da due ci‐ fre, ad es. SAE 5W-30. La prima cifra,seguita da una W, indica la viscosità
a bassa temperatura e la seconda ci‐
fra la viscosità ad alta temperatura.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐
peratura ambiente minima 3 288.
Tutti i gradi di viscosità raccomandati sono adatti per temperature ambienteelevate.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante an‐ tigelo acido organico del tipo a lunga
durata (LLC) approvato per il veicolo. Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -28 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -37 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di additivi del liquido di
raffreddamento, per una maggiore
protezione anticorrosione o tenuta
contro le perdite, può causare pro‐
blemi di funzionamento. Si declina
ogni responsabilità per eventuali con‐
seguenze dell'uso di additivi del li‐
quido di raffreddamento.Liquido dei freni e della frizione
Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà pertanto essere sostituito all'inter‐
vallo specificato.

286Dati tecniciDati tecniciIdentificazione del veicolo..........286
Dati del veicolo .......................... 288Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio è visibile dal para‐
brezza.

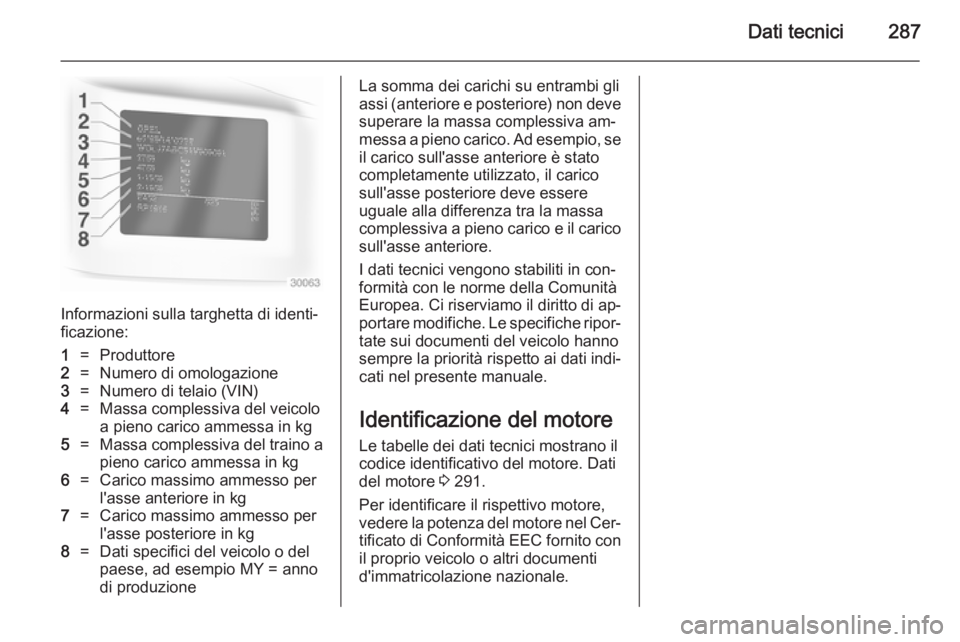

Targhetta di identificazione
La targhetta di identificazione si trova sul telaio della portiera anteriore sini‐
stra.

Dati tecnici287
Informazioni sulla targhetta di identi‐
ficazione:
1=Produttore2=Numero di omologazione3=Numero di telaio (VIN)4=Massa complessiva del veicolo
a pieno carico ammessa in kg5=Massa complessiva del traino a pieno carico ammessa in kg6=Carico massimo ammesso per
l'asse anteriore in kg7=Carico massimo ammesso per
l'asse posteriore in kg8=Dati specifici del veicolo o del
paese, ad esempio MY = anno
di produzioneLa somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il carico
sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 291.
Per identificare il rispettivo motore,
vedere la potenza del motore nel Cer‐
tificato di Conformità EEC fornito con
il proprio veicolo o altri documenti
d'immatricolazione nazionale.

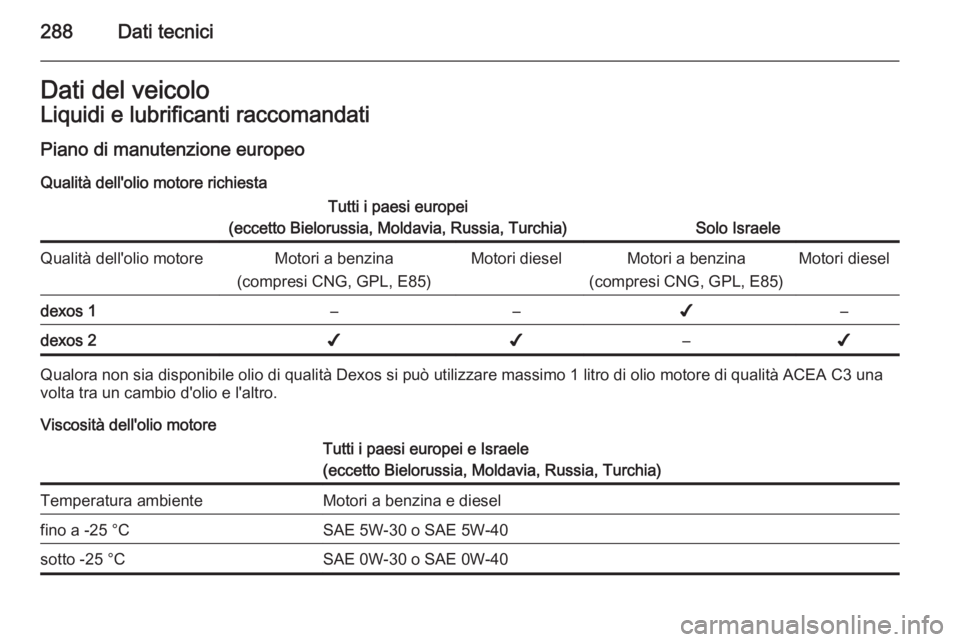

288Dati tecniciDati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo Qualità dell'olio motore richiestaTutti i paesi europei
(eccetto Bielorussia, Moldavia, Russia, Turchia)
Solo Israele
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1––✔–dexos 2✔✔–✔
Qualora non sia disponibile olio di qualità Dexos si può utilizzare massimo 1 litro di olio motore di qualità ACEA C3 una
volta tra un cambio d'olio e l'altro.
Viscosità dell'olio motore
Tutti i paesi europei e Israele
(eccetto Bielorussia, Moldavia, Russia, Turchia)Temperatura ambienteMotori a benzina e dieselfino a -25 °CSAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40
