Cura del veicolo239
Quando si sostituisce la batteria, as‐
sicurarsi che non ci siano fori di ven‐
tilazione aperti nelle vicinanze del ter‐ minale positivo. Se un foro di ventila‐
zione è aperto in questa zona, deve
essere chiuso con un tappo, e la ven‐ tilazione vicino al terminale negativo
deve essere aperta.
Utilizzare solo batterie del veicolo che
consentono alla scatola portafusibili
di essere montata sopra la batteria.
Nei veicoli dotati di sistema start-stop assicurarsi di fare sostituire la batteria
AGM (Absorptive Glass Mat - a elet‐
trolita assorbito) con un'altra batteria
AGM.È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐ teria originale Opel.
Avviso
Se si utilizza una batteria AGM di‐
versa da quella originale Opel, il fun‐ zionamento del sistema Start-stop
potrebbe risultarne compromesso.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 165.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria po‐
trebbe subire danni.
Avviamento di emergenza 3 273.

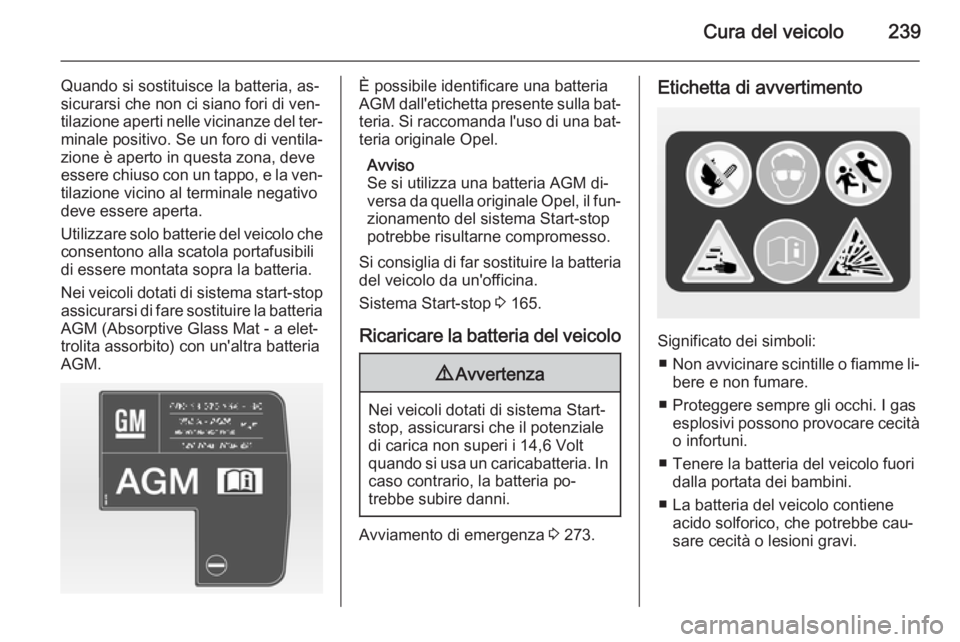

Etichetta di avvertimento
Significato dei simboli:
■ Non avvicinare scintille o fiamme li‐
bere e non fumare.
■ Proteggere sempre gli occhi. I gas esplosivi possono provocare cecità
o infortuni.
■ Tenere la batteria del veicolo fuori dalla portata dei bambini.
■ La batteria del veicolo contiene acido solforico, che potrebbe cau‐
sare cecità o lesioni gravi.

240Cura del veicolo
■ Consultare il manuale d'uso per ul‐teriori informazioni.
■ In prossimità della batteria del vei‐ colo potrebbe essere presente del
gas esplosivo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato com‐
pletamente, è necessario spurgare il
sistema di alimentazione diesel. Inse‐ rire l'accensione per tre volte, per15 secondi alla volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo almeno 5 secondi. Se il motore non si avvia, rivolgersi ad un'officina.Sostituzione delle
spazzole tergicristalli
Spazzole tergicristalli delparabrezza

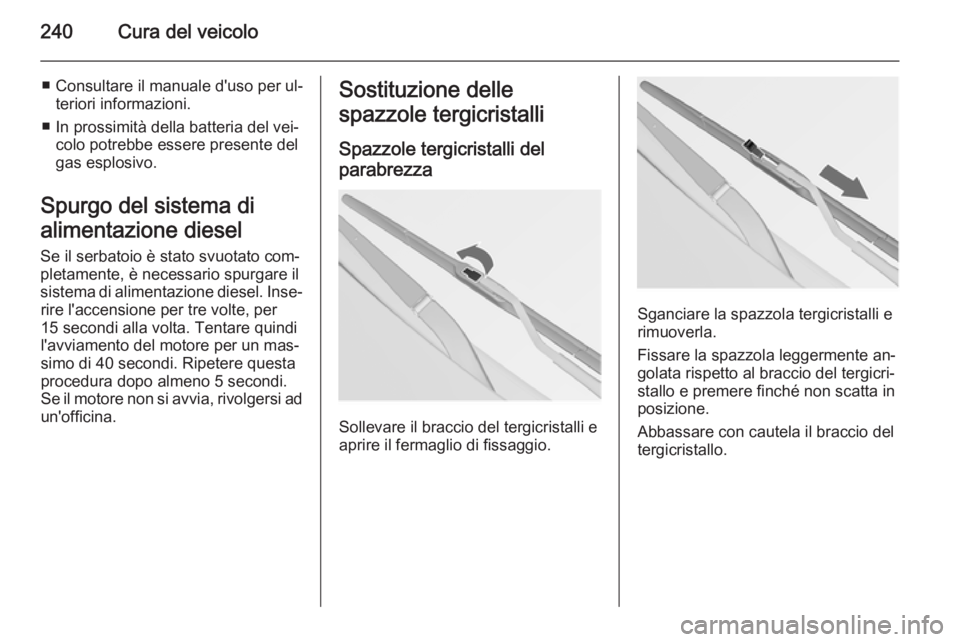

Sollevare il braccio del tergicristalli e
aprire il fermaglio di fissaggio.
Sganciare la spazzola tergicristalli e
rimuoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.

Cura del veicolo241

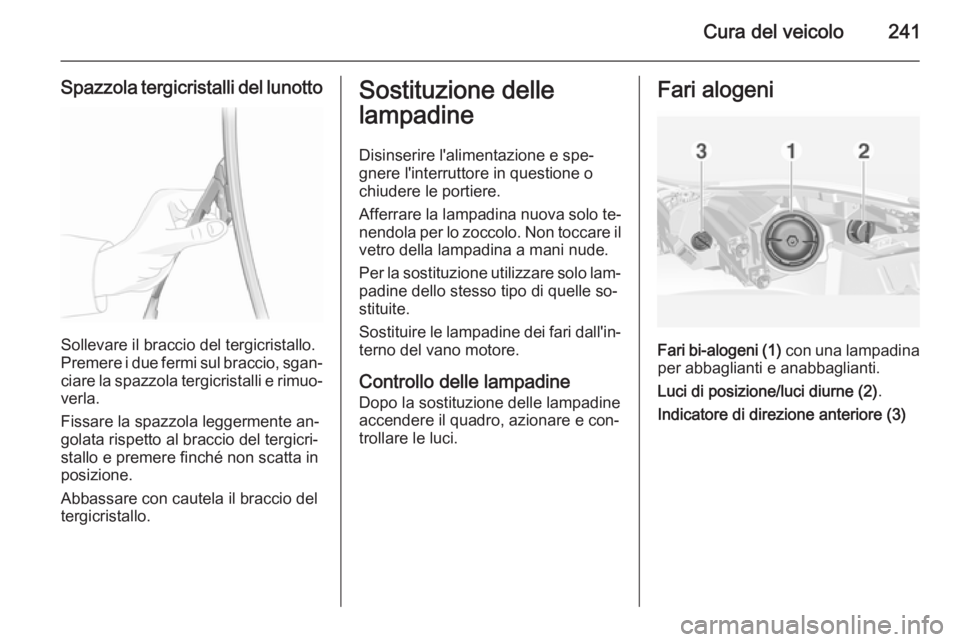

Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Premere i due fermi sul braccio, sgan‐ ciare la spazzola tergicristalli e rimuo‐
verla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e con‐
trollare le luci.Fari alogeni
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Luci di posizione/luci diurne (2) .
Indicatore di direzione anteriore (3)

242Cura del veicolo
Fari bi-alogeni (1)

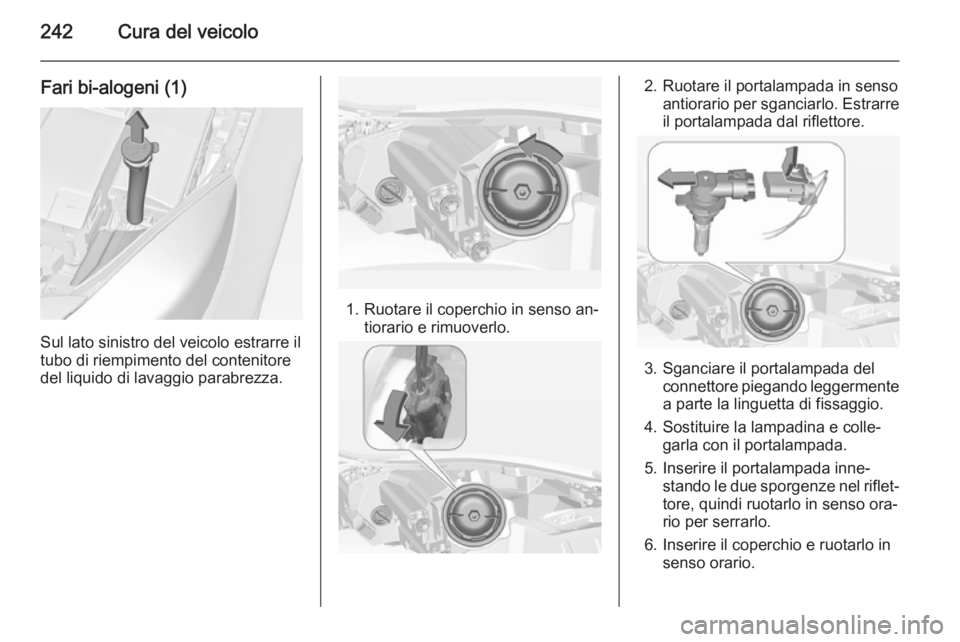

Sul lato sinistro del veicolo estrarre il
tubo di riempimento del contenitore
del liquido di lavaggio parabrezza.
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Sganciare il portalampada del connettore piegando leggermente
a parte la linguetta di fissaggio.
4. Sostituire la lampadina e colle‐ garla con il portalampada.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.

Cura del veicolo243
Luci di posizione/luci diurne (2)
1.Ruotare la copertura in senso an‐
tiorario ed estrarre dal riflettore.
2. Premere le linguette a innesto in‐ sieme ed estrarre il portalampadadall'alloggiamento.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento e bloccarlo in posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Luci diurne/luci di posizione con
LED Su un'altra versione le luci diurne e le
luci di posizione sono progettate
come LED. In caso di guasto a sosti‐
tuire i LED da un'officina.
Indicatore di direzione
anteriore (3)
1. Ruotare il portalampada in senso antiorario per staccarlo. Estrarre il
portalampada dall'alloggiamento.

244Cura del veicolo
2. Spingere leggermente la lampa‐dina nel portalampada, ruotarla in
senso antiorario e rimuoverla.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore, quindi ruotarlo in senso ora‐rio per serrarlo.
Fari allo xeno9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con ten‐ sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
È possibile effettuare la sostitu‐
zione delle lampadine degli indi‐
catori di direzione anteriori e delle
luci di svolta.
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.
Proiettori laterali addizionali
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.

Cura del veicolo245

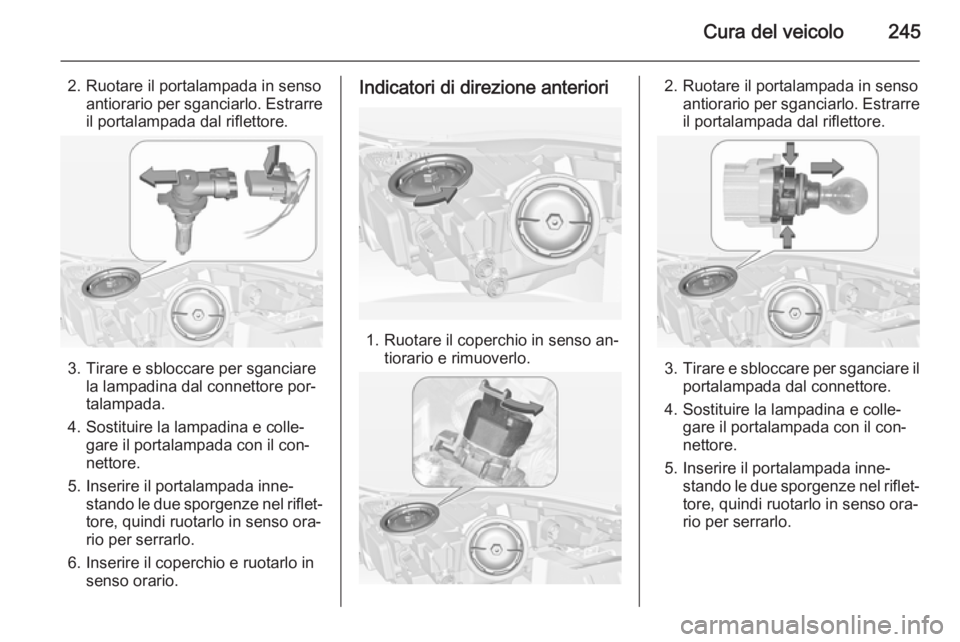

2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare e sbloccare per sganciare la lampadina dal connettore por‐
talampada.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione anteriori
1. Ruotare il coperchio in senso an‐tiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare e sbloccare per sganciare il
portalampada dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.

246Cura del veicolo
Luci di posizione/luci diurne
Le luci diurne e le luci di posizione
sono progettate come LED. In caso di
malfunzionamento, far sostituire i
LED da un'officina.
Fendinebbia Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore e ruotare in senso orario per
bloccare.
Luci posteriori
Due volumi 5 porte/berlina
4 porte
1. Smontare il coperchio coprilam‐ pada dall'interno del vano di ca‐
rico.

Cura del veicolo247

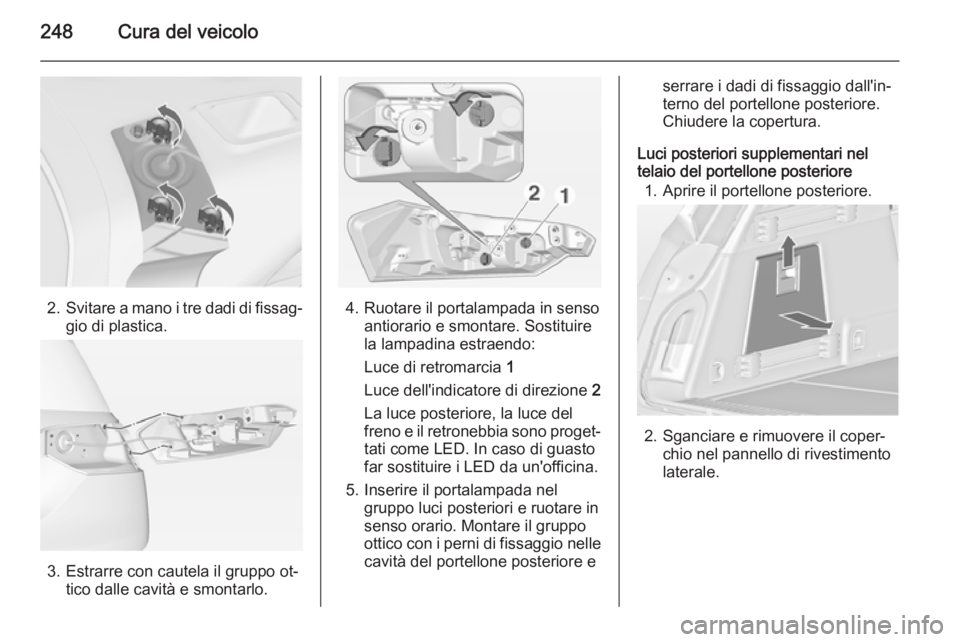

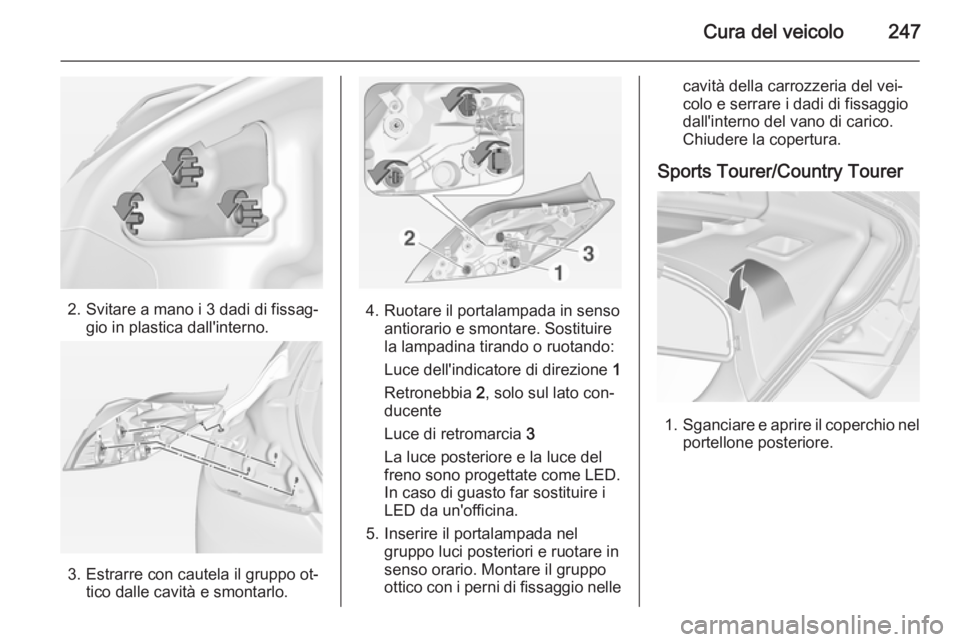

2. Svitare a mano i 3 dadi di fissag‐gio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐tico dalle cavità e smontarlo.
4. Ruotare il portalampada in sensoantiorario e smontare. Sostituire
la lampadina tirando o ruotando:
Luce dell'indicatore di direzione 1
Retronebbia 2, solo sul lato con‐
ducente
Luce di retromarcia 3
La luce posteriore e la luce del
freno sono progettate come LED.
In caso di guasto far sostituire i
LED da un'officina.
5. Inserire il portalampada nel gruppo luci posteriori e ruotare in
senso orario. Montare il gruppo
ottico con i perni di fissaggio nelle
cavità della carrozzeria del vei‐
colo e serrare i dadi di fissaggio
dall'interno del vano di carico.
Chiudere la copertura.
Sports Tourer/Country Tourer
1. Sganciare e aprire il coperchio nel
portellone posteriore.

248Cura del veicolo
2.Svitare a mano i tre dadi di fissag‐
gio di plastica.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.
4. Ruotare il portalampada in senso antiorario e smontare. Sostituire
la lampadina estraendo:
Luce di retromarcia 1
Luce dell'indicatore di direzione 2
La luce posteriore, la luce del freno e il retronebbia sono proget‐ tati come LED. In caso di guasto
far sostituire i LED da un'officina.
5. Inserire il portalampada nel gruppo luci posteriori e ruotare in
senso orario. Montare il gruppo
ottico con i perni di fissaggio nelle
cavità del portellone posteriore e
serrare i dadi di fissaggio dall'in‐
terno del portellone posteriore.
Chiudere la copertura.
Luci posteriori supplementari nel
telaio del portellone posteriore
1. Aprire il portellone posteriore.
2. Sganciare e rimuovere il coper‐ chio nel pannello di rivestimento
laterale.
