OPEL INSIGNIA 2014.5 Omaniku käsiraamat (in Estonian)

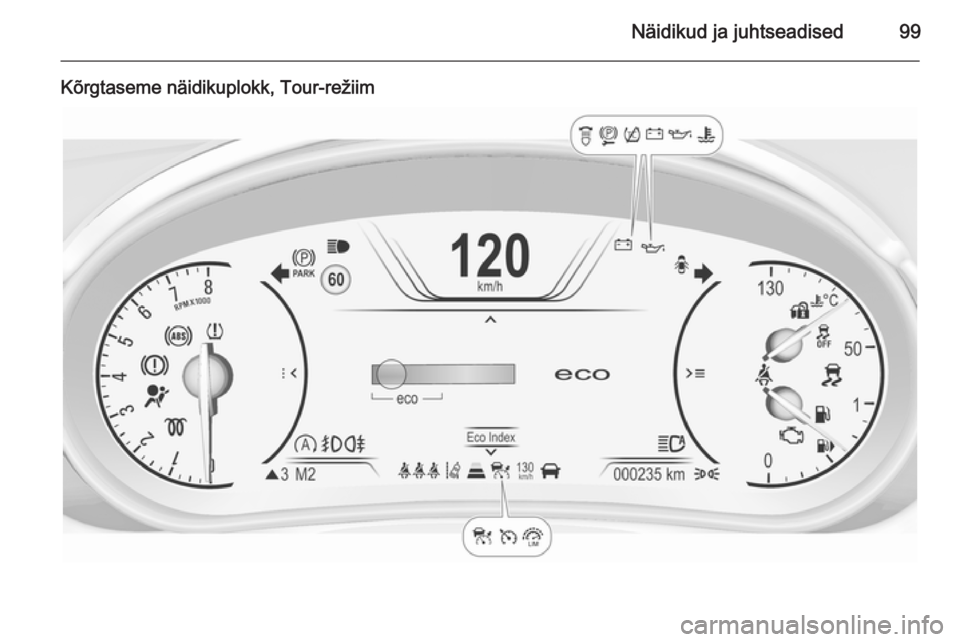

Näidikud ja juhtseadised99
Kõrgtaseme näidikuplokk, Tour-režiim

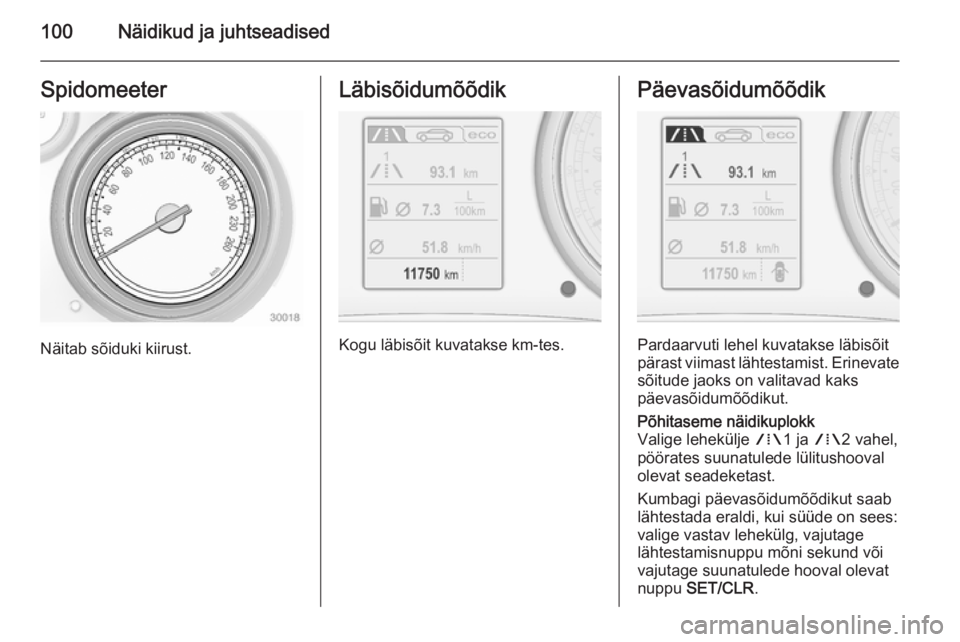

100Näidikud ja juhtseadisedSpidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Kogu läbisõit kuvatakse km-tes.
Päevasõidumõõdik
Pardaarvuti lehel kuvatakse läbisõit
pärast viimast lähtestamist. Erinevate
sõitude jaoks on valitavad kaks
päevasõidumõõdikut.
Põhitaseme näidikuplokk
Valige lehekülje W1 ja W2 vahel,
pöörates suunatulede lülitushooval
olevat seadeketast.
Kumbagi päevasõidumõõdikut saab
lähtestada eraldi, kui süüde on sees:
valige vastav lehekülg, vajutage
lähtestamisnuppu mõni sekund või
vajutage suunatulede hooval olevat
nuppu SET/CLR .

Näidikud ja juhtseadised101
Kesk- ja kõrgtaseme näidikuplokk
Valige lehelt Info (Teave) leht Trip A
(Päevasõidumõõdik A) või Trip B
(Päevasõidumõõdik B) , vajutades
roolil nuppu o.
Kumbagi päevasõidumõõdikut saab
lähtestada eraldi, kui süüde on sees:
valige vastav lehekülg, vajutage >.
Kinnitamiseks vajutage 9.
Üldine
Päevasõidumõõdik loendab läbisõitu kuni 2000 km-ni ja alustab siis uuesti
0-st.
Juhi infokeskus 3 111.Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita mootori madala
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütuse- või gaasitaset paagis
(sõltuvalt kasutusest).
Märgutuli i või Y põleb, kui
kütusetase on paagis madal. Kui see
vilgub, tuleb kohe tankida.
Vedelgaasi kasutamise käigus lülitub
süsteem automaatselt ümber
bensiinikasutusele, kui gaasipaagid
on tühjad 3 102.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.

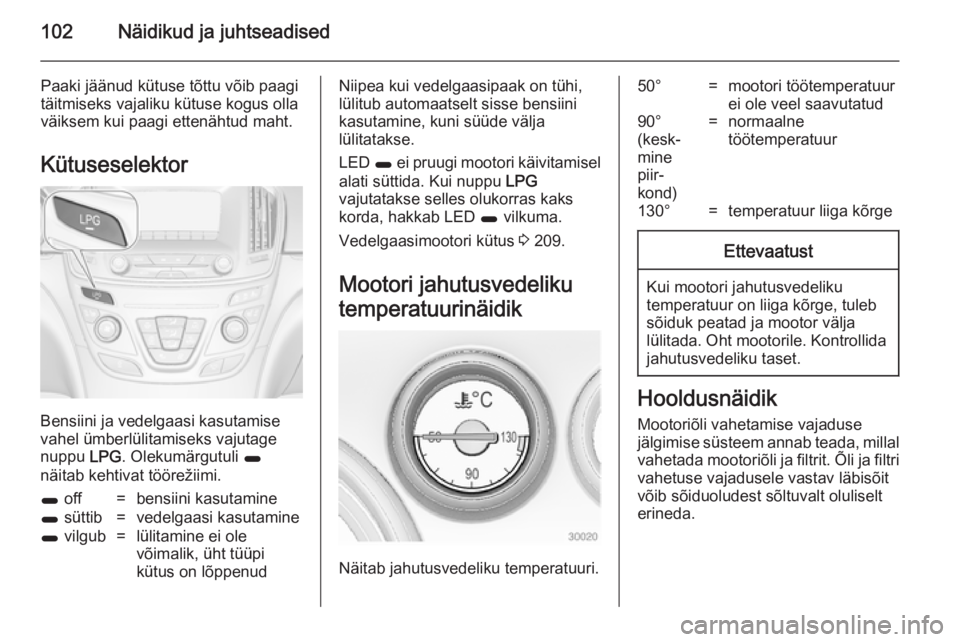

102Näidikud ja juhtseadised
Paaki jäänud kütuse tõttu võib paagitäitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu LPG. Olekumärgutuli 1
näitab kehtivat töörežiimi.
1 off=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole
võimalik, üht tüüpi
kütus on lõppenudNiipea kui vedelgaasipaak on tühi,
lülitub automaatselt sisse bensiini
kasutamine, kuni süüde välja
lülitatakse.
LED 1 ei pruugi mootori käivitamisel
alati süttida. Kui nuppu LPG
vajutatakse selles olukorras kaks
korda, hakkab LED 1 vilkuma.
Vedelgaasimootori kütus 3 209.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
50°=mootori töötemperatuur
ei ole veel saavutatud90°
(kesk‐
mine
piir‐
kond)=normaalne
töötemperatuur130°=temperatuur liiga kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt oluliselt
erineda.

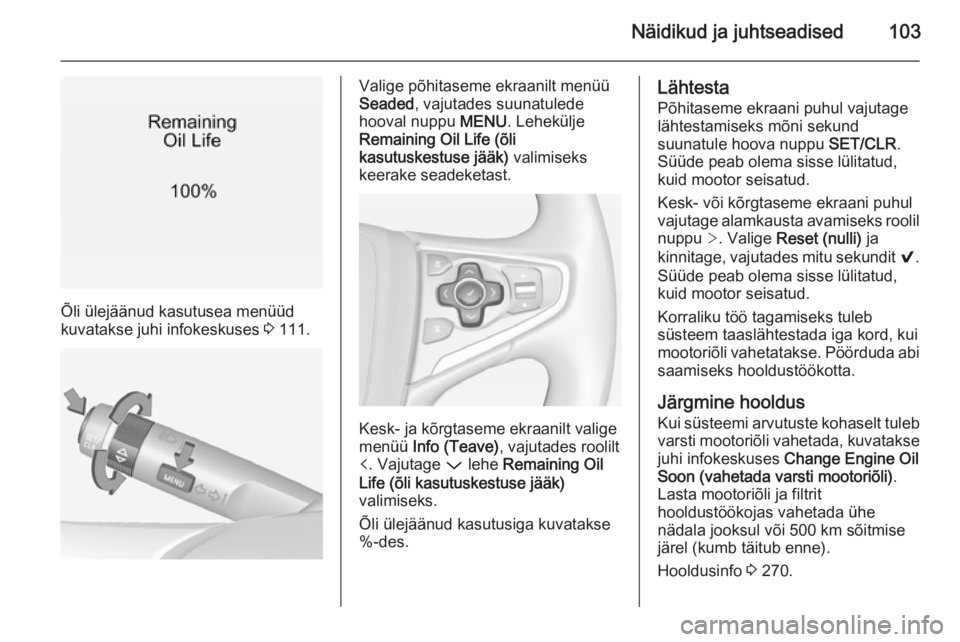

Näidikud ja juhtseadised103
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 111.
Valige põhitaseme ekraanilt menüü
Seaded , vajutades suunatulede
hooval nuppu MENU. Lehekülje
Remaining Oil Life (õli
kasutuskestuse jääk) valimiseks
keerake seadeketast.
Kesk- ja kõrgtaseme ekraanilt valige
menüü Info (Teave) , vajutades roolilt
p . Vajutage P lehe Remaining Oil
Life (õli kasutuskestuse jääk)
valimiseks.
Õli ülejäänud kasutusiga kuvatakse
%-des.
Lähtesta
Põhitaseme ekraani puhul vajutage lähtestamiseks mõni sekund
suunatule hoova nuppu SET/CLR.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Kesk- või kõrgtaseme ekraani puhul
vajutage alamkausta avamiseks roolil nuppu >. Valige Reset (nulli) ja
kinnitage, vajutades mitu sekundit 9.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Korraliku töö tagamiseks tuleb
süsteem taaslähtestada iga kord, kui mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt tuleb varsti mootoriõli vahetada, kuvataksejuhi infokeskuses Change Engine Oil
Soon (vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit
hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Hooldusinfo 3 270.

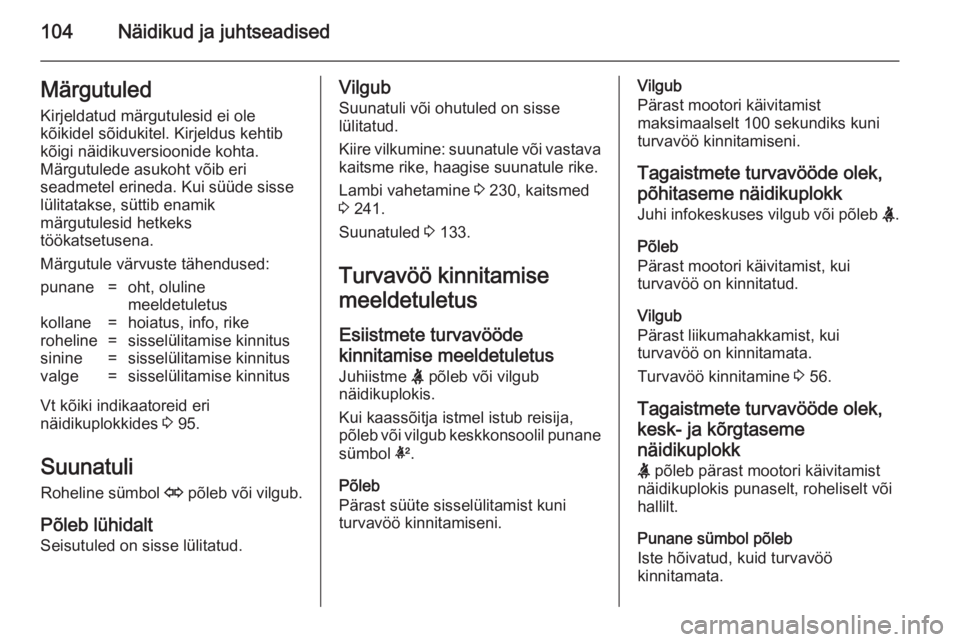

104Näidikud ja juhtseadisedMärgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Kui süüde sisse
lülitatakse, süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus
Vt kõiki indikaatoreid eri
näidikuplokkides 3 95.
Suunatuli Roheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisselülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 230, kaitsmed
3 241.
Suunatuled 3 133.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija, põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Tagaistmete turvavööde olek,põhitaseme näidikuplokk
Juhi infokeskuses vilgub või põleb X.
Põleb
Pärast mootori käivitamist, kui
turvavöö on kinnitatud.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 56.
Tagaistmete turvavööde olek,
kesk- ja kõrgtaseme
näidikuplokk
X põleb pärast mootori käivitamist
näidikuplokis punaselt, roheliselt või
hallilt.
Punane sümbol põleb
Iste hõivatud, kuid turvavöö
kinnitamata.

Näidikud ja juhtseadised105
Roheline sümbol põleb
Iste hõivatud ja turvavöö kinnitatud.
Hall sümbol põleb
Iste tühi.
Turvavöö kinnitamine 3 56.
Turvapadjad ja
turvavööpingutid Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui
see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abi saamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 55, 3 58.
Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 63.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abi saamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.

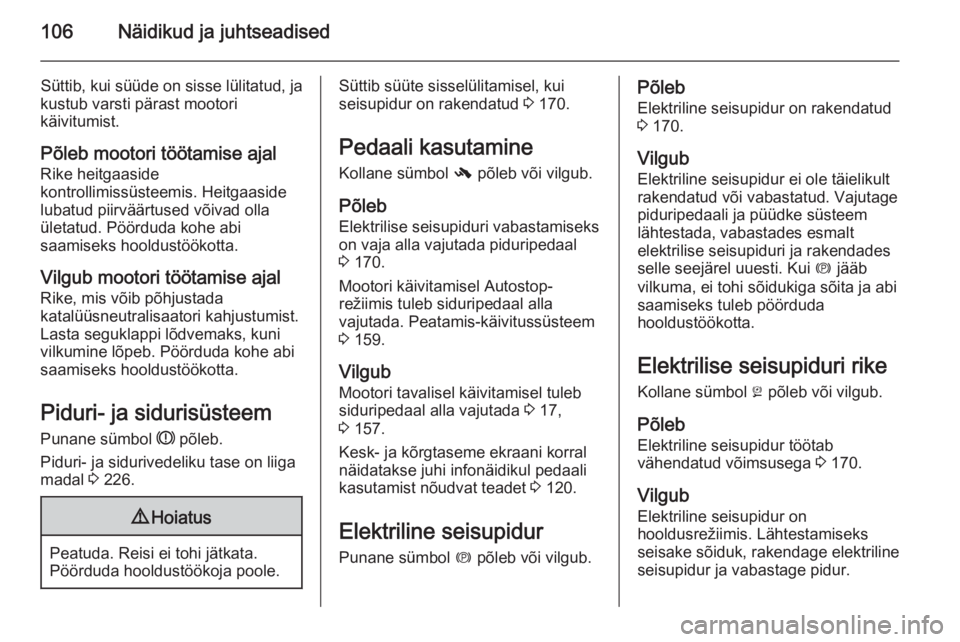

106Näidikud ja juhtseadised
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 226.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 170.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb
Elektrilise seisupiduri vabastamiseks
on vaja alla vajutada piduripedaal
3 170.
Mootori käivitamisel Autostop-
režiimis tuleb siduripedaal alla
vajutada. Peatamis-käivitussüsteem
3 159.
Vilgub Mootori tavalisel käivitamisel tuleb
siduripedaal alla vajutada 3 17,
3 157.
Kesk- ja kõrgtaseme ekraani korral
näidatakse juhi infonäidikul pedaali
kasutamist nõudvat teadet 3 120.
Elektriline seisupidur Punane sümbol m põleb või vilgub.Põleb
Elektriline seisupidur on rakendatud
3 170.
Vilgub Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Vajutage
piduripedaali ja püüdke süsteem
lähtestada, vabastades esmalt
elektrilise seisupiduri ja rakendades
selle seejärel uuesti. Kui m jääb
vilkuma, ei tohi sõidukiga sõita ja abi saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 170.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.

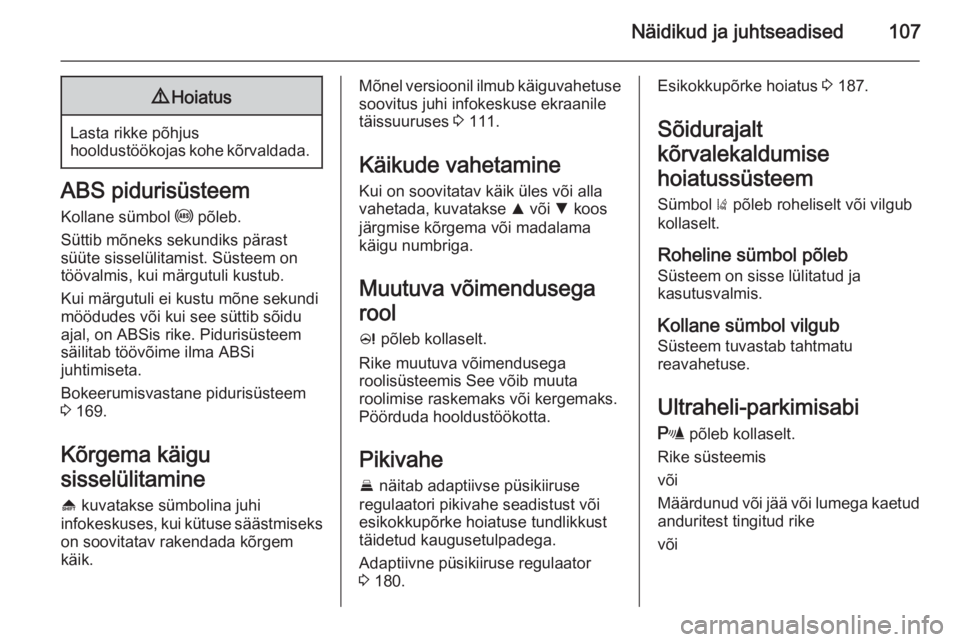

Näidikud ja juhtseadised1079Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
Kollane sümbol u põleb.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 169.
Kõrgema käigu
sisselülitamine [ kuvatakse sümbolina juhi
infokeskuses, kui kütuse säästmiseks
on soovitatav rakendada kõrgem
käik.
Mõnel versioonil ilmub käiguvahetuse
soovitus juhi infokeskuse ekraanile
täissuuruses 3 111.
Käikude vahetamine
Kui on soovitatav käik üles või alla
vahetada, kuvatakse R või S koos
järgmise kõrgema või madalama
käigu numbriga.
Muutuva võimendusega
rool c põleb kollaselt.
Rike muutuva võimendusega
roolisüsteemis See võib muuta
roolimise raskemaks või kergemaks.
Pöörduda hooldustöökotta.
Pikivahe
E näitab adaptiivse püsikiiruse
regulaatori pikivahe seadistust või
esikokkupõrke hoiatuse tundlikkust
täidetud kaugusetulpadega.
Adaptiivne püsikiiruse regulaator
3 180.Esikokkupõrke hoiatus 3 187.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem Sümbol ) põleb roheliselt või vilgub
kollaselt.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud
anduritest tingitud rike
või

108Näidikud ja juhtseadised
Välistest ultraheliallikatest tingitud
rike. Rikke põhjuse kõrvaldamise
järel töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 193.
Elektrooniline
stabiilsuskontroll välja
lülitatud n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsus‐
kontrollisüsteem ja veojõu‐
kontrollisüsteem Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teeoludest võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõidukit võidakse
automaatselt vähesel määral
pidurdada.
Elektrooniline stabiilsuskontroll
3 172, veojõukontrolli süsteem
3 172.
Veojõukontrollisüsteem
välja lülitatud
Kollane sümbol k põleb.
Süsteem on välja lülitatud.
Eelsoojendus ! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter Kollane sümbol % põleb või vilgub.Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebDiislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub Filter on lõpuni täitunud. Käivitadapuhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 162, peatamis-käivitussüsteem
3 159.
Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine Peatuda
koheselt ja kontrollida rehvirõhku.
