stop start OPEL INSIGNIA 2014.5 Savininko vadovas (in Lithuanian)

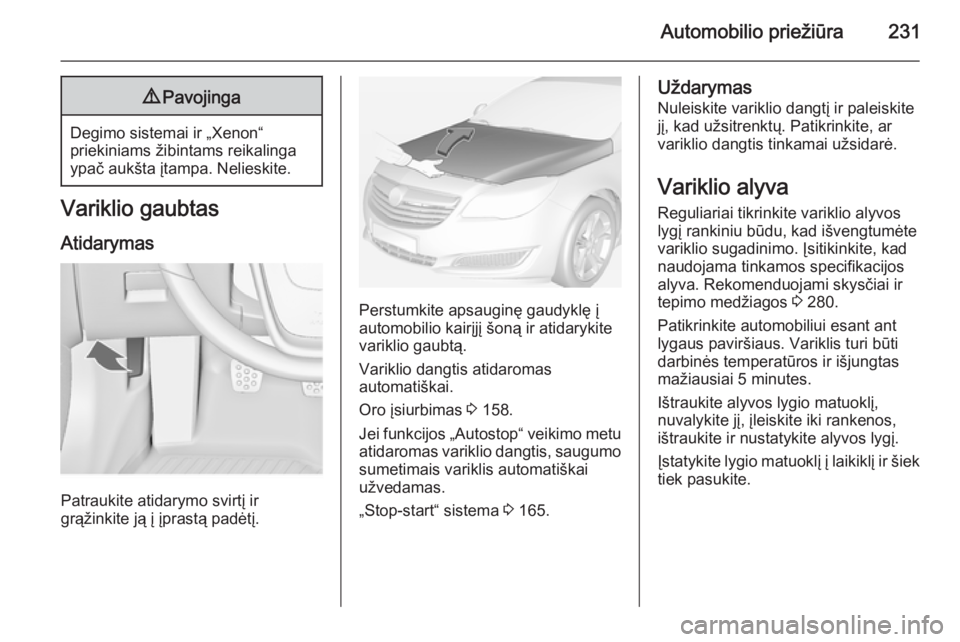

Automobilio priežiūra2319Pavojinga
Degimo sistemai ir „Xenon“
priekiniams žibintams reikalinga
ypač aukšta įtampa. Nelieskite.
Variklio gaubtas
Atidarymas
Patraukite atidarymo svirtį ir
grąžinkite ją į įprastą padėtį.
Perstumkite apsauginę gaudyklę į automobilio kairįjį šoną ir atidarykite
variklio gaubtą.
Variklio dangtis atidaromas
automatiškai.
Oro įsiurbimas 3 158.
Jei funkcijos „Autostop“ veikimo metu
atidaromas variklio dangtis, saugumo sumetimais variklis automatiškai
užvedamas.
„Stop-start“ sistema 3 165.
Uždarymas
Nuleiskite variklio dangtį ir paleiskite
jį, kad užsitrenktų. Patikrinkite, ar
variklio dangtis tinkamai užsidarė.
Variklio alyva Reguliariai tikrinkite variklio alyvos
lygį rankiniu būdu, kad išvengtumėte
variklio sugadinimo. Įsitikinkite, kad
naudojama tinkamos specifikacijos
alyva. Rekomenduojami skysčiai ir tepimo medžiagos 3 280.
Patikrinkite automobiliui esant ant
lygaus paviršiaus. Variklis turi būti
darbinės temperatūros ir išjungtas
mažiausiai 5 minutes.
Ištraukite alyvos lygio matuoklį,
nuvalykite jį, įleiskite iki rankenos,
ištraukite ir nustatykite alyvos lygį.
Įstatykite lygio matuoklį į laikiklį ir šiek
tiek pasukite.

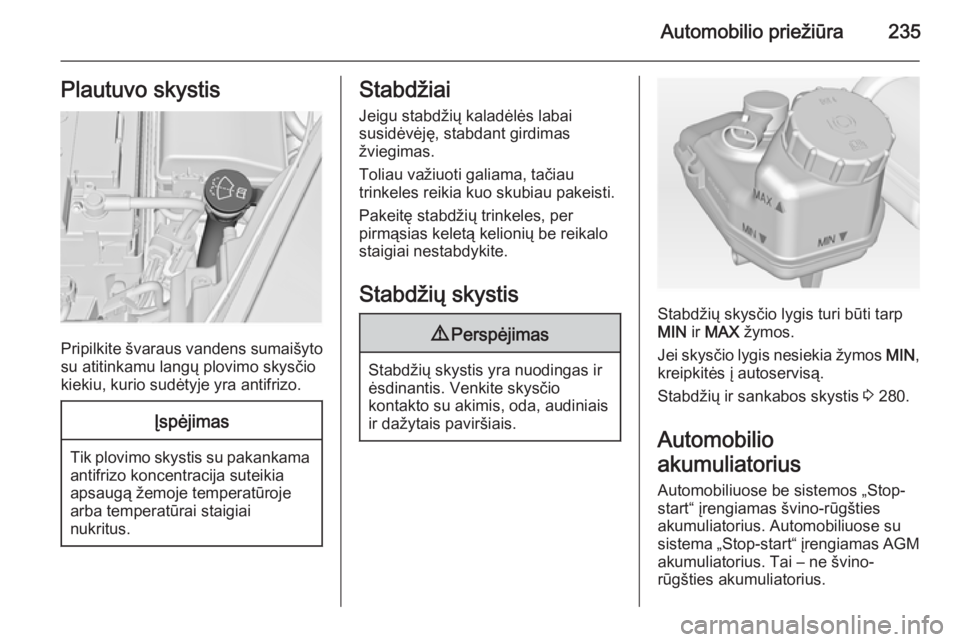

Automobilio priežiūra235Plautuvo skystis
Pripilkite švaraus vandens sumaišyto
su atitinkamu langų plovimo skysčio
kiekiu, kurio sudėtyje yra antifrizo.
Įspėjimas
Tik plovimo skystis su pakankama antifrizo koncentracija suteikia
apsaugą žemoje temperatūroje
arba temperatūrai staigiai
nukritus.
Stabdžiai
Jeigu stabdžių kaladėlės labai
susidėvėję, stabdant girdimas
žviegimas.
Toliau važiuoti galiama, tačiau
trinkeles reikia kuo skubiau pakeisti.
Pakeitę stabdžių trinkeles, per
pirmąsias keletą kelionių be reikalo
staigiai nestabdykite.
Stabdžių skystis9 Perspėjimas
Stabdžių skystis yra nuodingas ir
ėsdinantis. Venkite skysčio
kontakto su akimis, oda, audiniais
ir dažytais paviršiais.
Stabdžių skysčio lygis turi būti tarp
MIN ir MAX žymos.
Jei skysčio lygis nesiekia žymos MIN,
kreipkitės į autoservisą.
Stabdžių ir sankabos skystis 3 280.
Automobilio
akumuliatorius
Automobiliuose be sistemos „Stop-
start“ įrengiamas švino-rūgšties
akumuliatorius. Automobiliuose su
sistema „Stop-start“ įrengiamas AGM akumuliatorius. Tai – ne švino-
rūgšties akumuliatorius.

236Automobilio priežiūra

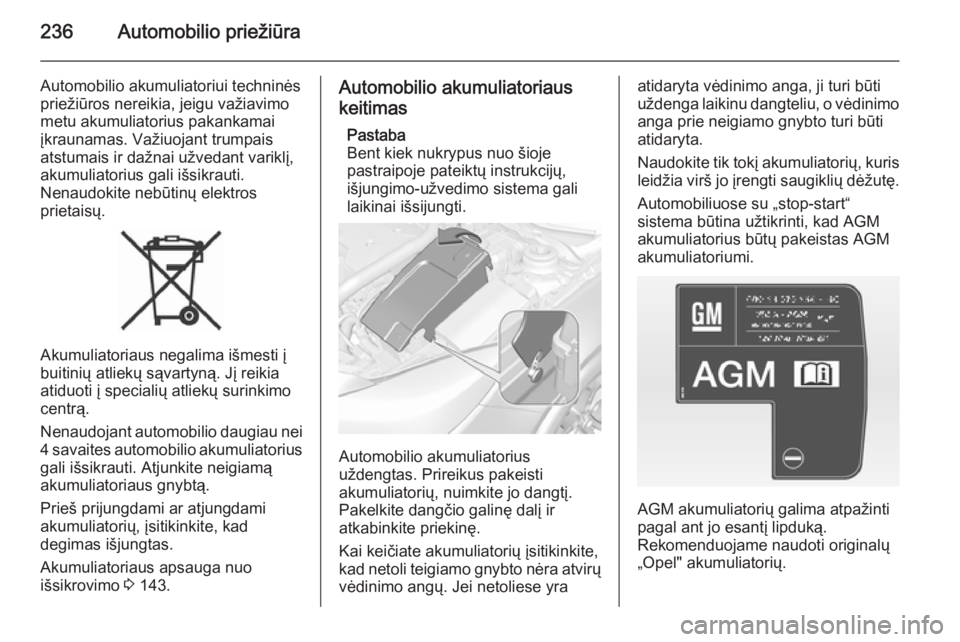

Automobilio akumuliatoriui techninės
priežiūros nereikia, jeigu važiavimo
metu akumuliatorius pakankamai
įkraunamas. Važiuojant trumpais
atstumais ir dažnai užvedant variklį,
akumuliatorius gali išsikrauti.
Nenaudokite nebūtinų elektros
prietaisų.
Akumuliatoriaus negalima išmesti į
buitinių atliekų sąvartyną. Jį reikia atiduoti į specialių atliekų surinkimocentrą.
Nenaudojant automobilio daugiau nei 4 savaites automobilio akumuliatorius
gali išsikrauti. Atjunkite neigiamą
akumuliatoriaus gnybtą.
Prieš prijungdami ar atjungdami
akumuliatorių, įsitikinkite, kad
degimas išjungtas.
Akumuliatoriaus apsauga nuo
išsikrovimo 3 143.
Automobilio akumuliatoriaus
keitimas
Pastaba
Bent kiek nukrypus nuo šioje
pastraipoje pateiktų instrukcijų,
išjungimo-užvedimo sistema gali
laikinai išsijungti.
Automobilio akumuliatorius
uždengtas. Prireikus pakeisti
akumuliatorių, nuimkite jo dangtį.
Pakelkite dangčio galinę dalį ir
atkabinkite priekinę.
Kai keičiate akumuliatorių įsitikinkite,
kad netoli teigiamo gnybto nėra atvirų
vėdinimo angų. Jei netoliese yra
atidaryta vėdinimo anga, ji turi būti
uždenga laikinu dangteliu, o vėdinimo
anga prie neigiamo gnybto turi būti
atidaryta.
Naudokite tik tokį akumuliatorių, kuris leidžia virš jo įrengti saugiklių dėžutę.
Automobiliuose su „stop-start“
sistema būtina užtikrinti, kad AGM
akumuliatorius būtų pakeistas AGM
akumuliatoriumi.
AGM akumuliatorių galima atpažinti
pagal ant jo esantį lipduką.
Rekomenduojame naudoti originalų
„Opel" akumuliatorių.

Automobilio priežiūra237

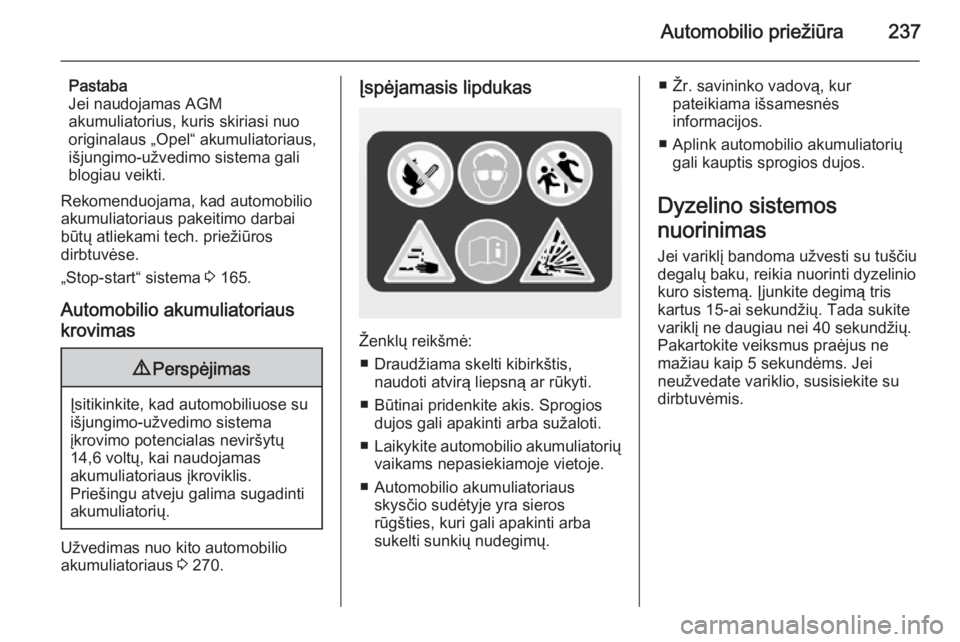

Pastaba
Jei naudojamas AGM
akumuliatorius, kuris skiriasi nuo
originalaus „Opel“ akumuliatoriaus,
išjungimo-užvedimo sistema gali
blogiau veikti.
Rekomenduojama, kad automobilio
akumuliatoriaus pakeitimo darbai būtų atliekami tech. priežiūros
dirbtuvėse.
„Stop-start“ sistema 3 165.
Automobilio akumuliatoriaus
krovimas9 Perspėjimas
Įsitikinkite, kad automobiliuose su
išjungimo-užvedimo sistema
įkrovimo potencialas neviršytų
14,6 voltų, kai naudojamas
akumuliatoriaus įkroviklis.
Priešingu atveju galima sugadinti
akumuliatorių.
Užvedimas nuo kito automobilio
akumuliatoriaus 3 270.
Įspėjamasis lipdukas
Ženklų reikšmė:
■ Draudžiama skelti kibirkštis, naudoti atvirą liepsną ar rūkyti.
■ Būtinai pridenkite akis. Sprogios dujos gali apakinti arba sužaloti.
■ Laikykite automobilio akumuliatorių
vaikams nepasiekiamoje vietoje.
■ Automobilio akumuliatoriaus skysčio sudėtyje yra sieros
rūgšties, kuri gali apakinti arba
sukelti sunkių nudegimų.
■ Žr. savininko vadovą, kur
pateikiama išsamesnės
informacijos.
■ Aplink automobilio akumuliatorių gali kauptis sprogios dujos.
Dyzelino sistemos
nuorinimas
Jei variklį bandoma užvesti su tuščiu degalų baku, reikia nuorinti dyzelinio
kuro sistemą. Įjunkite degimą tris
kartus 15-ai sekundžių. Tada sukite
variklį ne daugiau nei 40 sekundžių.
Pakartokite veiksmus praėjus ne mažiau kaip 5 sekundėms. Jei
neužvedate variklio, susisiekite su
dirbtuvėmis.

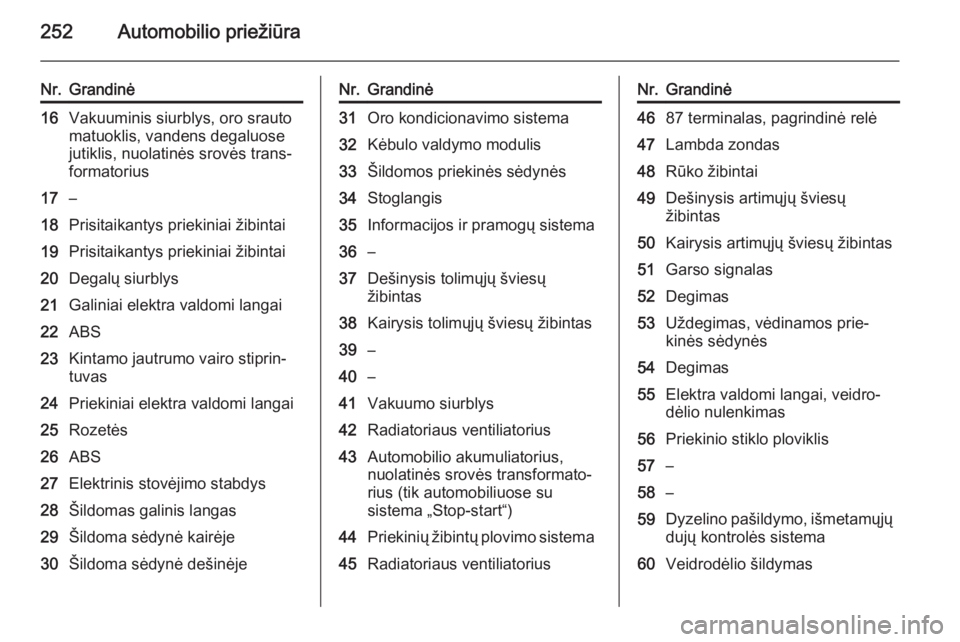

252Automobilio priežiūra
Nr.Grandinė16Vakuuminis siurblys, oro srauto
matuoklis, vandens degaluose
jutiklis, nuolatinės srovės trans‐
formatorius17–18Prisitaikantys priekiniai žibintai19Prisitaikantys priekiniai žibintai20Degalų siurblys21Galiniai elektra valdomi langai22ABS23Kintamo jautrumo vairo stiprin‐
tuvas24Priekiniai elektra valdomi langai25Rozetės26ABS27Elektrinis stovėjimo stabdys28Šildomas galinis langas29Šildoma sėdynė kairėje30Šildoma sėdynė dešinėjeNr.Grandinė31Oro kondicionavimo sistema32Kėbulo valdymo modulis33Šildomos priekinės sėdynės34Stoglangis35Informacijos ir pramogų sistema36–37Dešinysis tolimųjų šviesų
žibintas38Kairysis tolimųjų šviesų žibintas39–40–41Vakuumo siurblys42Radiatoriaus ventiliatorius43Automobilio akumuliatorius,
nuolatinės srovės transformato‐
rius (tik automobiliuose su
sistema „Stop-start“)44Priekinių žibintų plovimo sistema45Radiatoriaus ventiliatoriusNr.Grandinė4687 terminalas, pagrindinė relė47Lambda zondas48Rūko žibintai49Dešinysis artimųjų šviesų
žibintas50Kairysis artimųjų šviesų žibintas51Garso signalas52Degimas53Uždegimas, vėdinamos prie‐
kinės sėdynės54Degimas55Elektra valdomi langai, veidro‐
dėlio nulenkimas56Priekinio stiklo ploviklis57–58–59Dyzelino pašildymo, išmetamųjų
dujų kontrolės sistema60Veidrodėlio šildymas

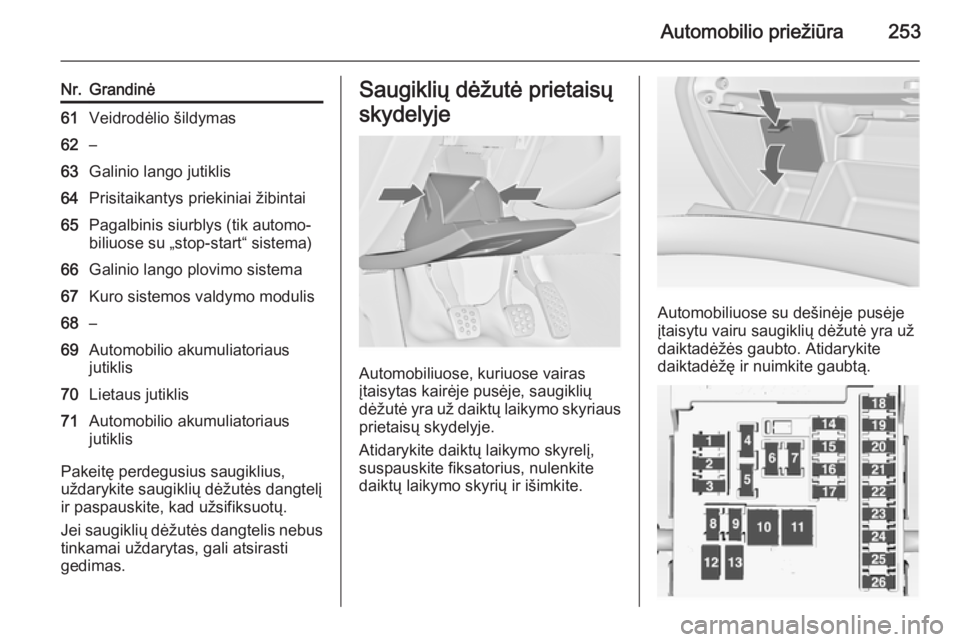

Automobilio priežiūra253
Nr.Grandinė61Veidrodėlio šildymas62–63Galinio lango jutiklis64Prisitaikantys priekiniai žibintai65Pagalbinis siurblys (tik automo‐
biliuose su „stop-start“ sistema)66Galinio lango plovimo sistema67Kuro sistemos valdymo modulis68–69Automobilio akumuliatoriaus
jutiklis70Lietaus jutiklis71Automobilio akumuliatoriaus
jutiklis
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę ir nuimkite gaubtą.

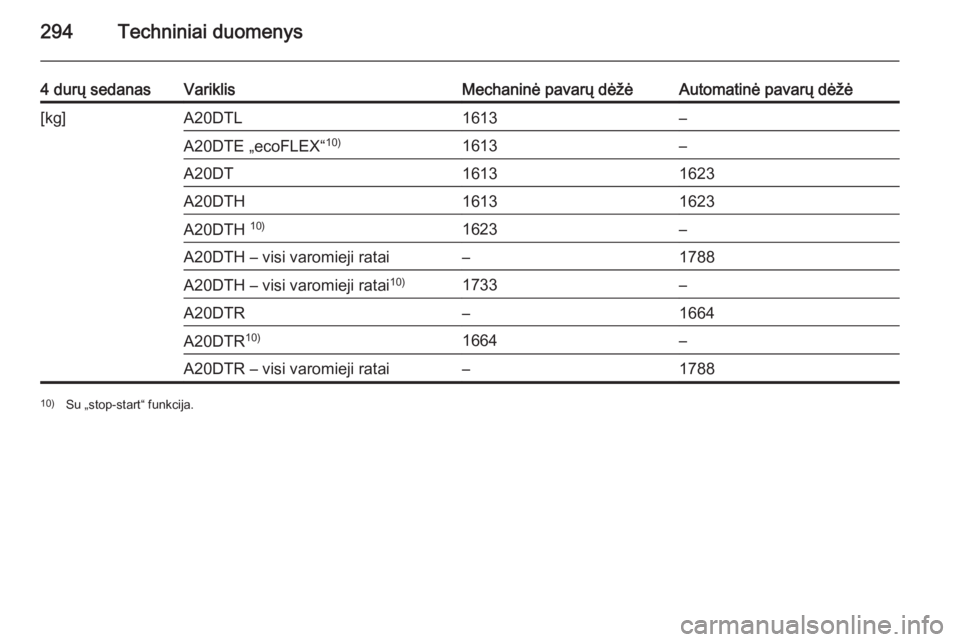

294Techniniai duomenys
4 durų sedanasVariklisMechaninė pavarų dėžėAutomatinė pavarų dėžė[kg]A20DTL1613–A20DTE „ecoFLEX“10)1613–A20DT16131623A20DTH16131623A20DTH 10)1623–A20DTH – visi varomieji ratai–1788A20DTH – visi varomieji ratai 10)1733–A20DTR–1664A20DTR10)1664–A20DTR – visi varomieji ratai–178810)
Su „stop-start“ funkcija.

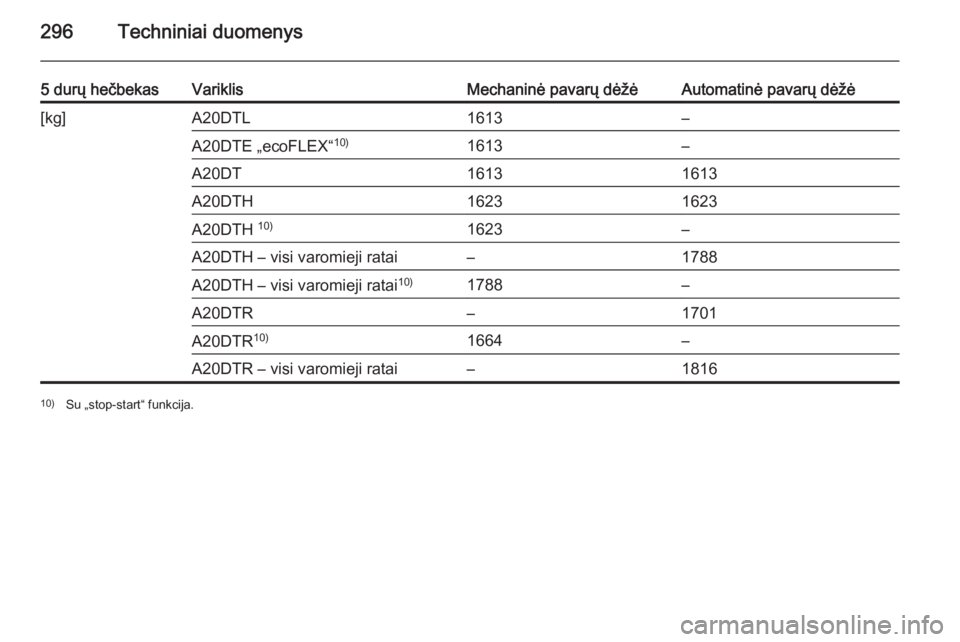

296Techniniai duomenys
5 durų hečbekasVariklisMechaninė pavarų dėžėAutomatinė pavarų dėžė[kg]A20DTL1613–A20DTE „ecoFLEX“10)1613–A20DT16131613A20DTH16231623A20DTH 10)1623–A20DTH – visi varomieji ratai–1788A20DTH – visi varomieji ratai 10)1788–A20DTR–1701A20DTR10)1664–A20DTR – visi varomieji ratai–181610)
Su „stop-start“ funkcija.

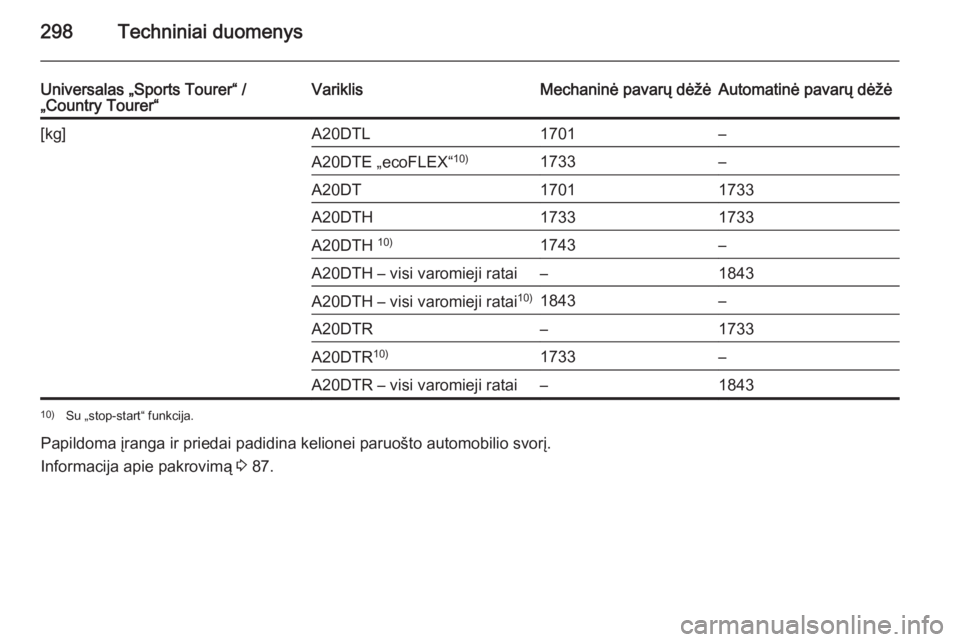

298Techniniai duomenys
Universalas „Sports Tourer“ /
„Country Tourer“VariklisMechaninė pavarų dėžėAutomatinė pavarų dėžė[kg]A20DTL1701–A20DTE „ecoFLEX“ 10)1733–A20DT17011733A20DTH17331733A20DTH 10)1743–A20DTH – visi varomieji ratai–1843A20DTH – visi varomieji ratai 10)1843–A20DTR–1733A20DTR10)1733–A20DTR – visi varomieji ratai–184310)
Su „stop-start“ funkcija.
Papildoma įranga ir priedai padidina kelionei paruošto automobilio svorį.
Informacija apie pakrovimą 3 87.

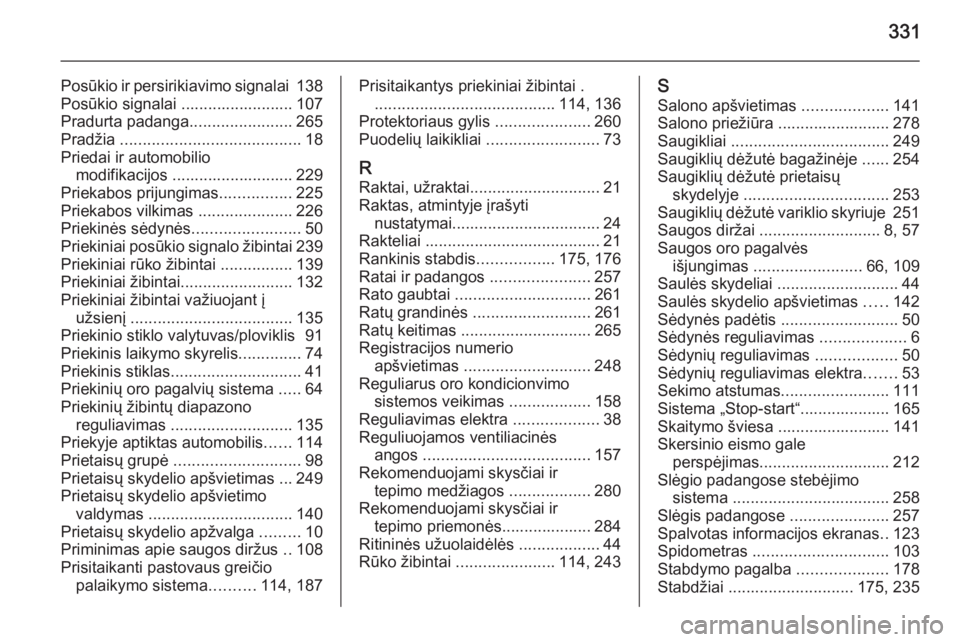

331
Posūkio ir persirikiavimo signalai 138
Posūkio signalai ......................... 107 Pradurta padanga .......................265
Pradžia ........................................ 18
Priedai ir automobilio modifikacijos ........................... 229
Priekabos prijungimas ................225
Priekabos vilkimas .....................226
Priekinės sėdynės ........................50
Priekiniai posūkio signalo žibintai 239
Priekiniai rūko žibintai ................139
Priekiniai žibintai .........................132
Priekiniai žibintai važiuojant į užsienį .................................... 135
Priekinio stiklo valytuvas/ploviklis 91
Priekinis laikymo skyrelis ..............74
Priekinis stiklas ............................. 41
Priekinių oro pagalvių sistema .....64
Priekinių žibintų diapazono reguliavimas ........................... 135
Priekyje aptiktas automobilis ......114
Prietaisų grupė ............................ 98
Prietaisų skydelio apšvietimas ... 249
Prietaisų skydelio apšvietimo valdymas ................................ 140
Prietaisų skydelio apžvalga .........10
Priminimas apie saugos diržus ..108
Prisitaikanti pastovaus greičio palaikymo sistema ..........114, 187Prisitaikantys priekiniai žibintai .
........................................ 114, 136
Protektoriaus gylis .....................260
Puodelių laikikliai .........................73
R
Raktai, užraktai ............................. 21
Raktas, atmintyje įrašyti nustatymai ................................. 24
Rakteliai ....................................... 21
Rankinis stabdis .................175, 176
Ratai ir padangos ......................257
Rato gaubtai .............................. 261
Ratų grandinės .......................... 261
Ratų keitimas ............................. 265
Registracijos numerio apšvietimas ............................ 248
Reguliarus oro kondicionvimo sistemos veikimas ..................158
Reguliavimas elektra ...................38
Reguliuojamos ventiliacinės angos ..................................... 157
Rekomenduojami skysčiai ir tepimo medžiagos ..................280
Rekomenduojami skysčiai ir tepimo priemonės.................... 284
Ritininės užuolaidėlės ..................44
Rūko žibintai ...................... 114, 243S
Salono apšvietimas ...................141
Salono priežiūra ......................... 278 Saugikliai ................................... 249
Saugiklių dėžutė bagažinėje ......254
Saugiklių dėžutė prietaisų skydelyje ................................ 253
Saugiklių dėžutė variklio skyriuje 251
Saugos diržai ........................... 8, 57
Saugos oro pagalvės išjungimas ........................ 66, 109
Saulės skydeliai ........................... 44
Saulės skydelio apšvietimas .....142
Sėdynės padėtis ..........................50
Sėdynės reguliavimas ...................6
Sėdynių reguliavimas ..................50
Sėdynių reguliavimas elektra .......53
Sekimo atstumas ........................111
Sistema „Stop-start“.................... 165
Skaitymo šviesa ......................... 141
Skersinio eismo gale perspėjimas ............................. 212
Slėgio padangose stebėjimo sistema ................................... 258
Slėgis padangose ......................257
Spalvotas informacijos ekranas ..123
Spidometras .............................. 103
Stabdymo pagalba ....................178
Stabdžiai ............................ 175, 235
