Péče o vozidlo249
Č.Obvod1Centrální zamykání, elektricky
ovladatelné dveře zavazadlo‐
vého prostoru2Modul tažného zařízení3–4–5Zásuvka tažného zařízení6Vyhřívání volantu7–8Zásuvka tažného zařízení9Střešní okno10Centrální zamykání, dveře zava‐ zadlového prostoru11–12–13–14–Č.Obvod15Zamykání dveří zavazadlového
prostoru16Klimatizace17–18–19Čidlo bočních překážek20Čidlo bočních překážek, odvětrá‐ vaná čelní sedadla21Aktivní systém tlumení, podporaovládání dálkových světel,
tempomat, pomocník na
dopravní značky, varování
o opuštění jízdního pruhu, modul tažného zařízení22Systém alarmu23Pohon všech kol, systém alarmu24–25–26–Č.Obvod27–28–29Modul tažného zařízení,
přepravní pojistka30Čidlo bočních překážek31–32–33–34Střešní okno35–36–37–

250Péče o vozidloNářadí vozidlaNářadí

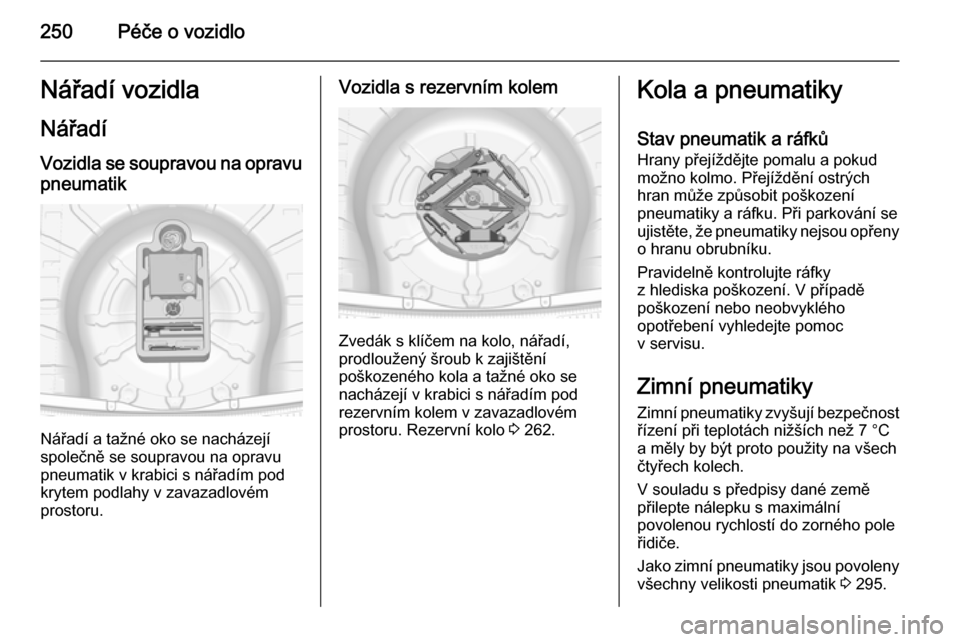

Vozidla se soupravou na opravu pneumatik
Nářadí a tažné oko se nacházejí
společně se soupravou na opravu
pneumatik v krabici s nářadím pod
krytem podlahy v zavazadlovém
prostoru.
Vozidla s rezervním kolem
Zvedák s klíčem na kolo, nářadí,
prodloužený šroub k zajištění
poškozeného kola a tažné oko se nacházejí v krabici s nářadím pod
rezervním kolem v zavazadlovém
prostoru. Rezervní kolo 3 262.
Kola a pneumatiky
Stav pneumatik a ráfků
Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C
a měly by být proto použity na všech
čtyřech kolech.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 295.

Péče o vozidlo251
5dveřový hatchback, 4dveřový
sedan, Sports tourer
Rozměry pneumatik 205/60 R 16
a 235/45 R 18 používejte pouze pro zimní pneumatiky.
Označení pneumatik Např. 215/60 R 16 95 H215=Šířka pneumatiky, mm60=Průřezový poměr (výška
pneumatiky vůči šířce), %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat16=Průměr ráfku, palce95=Index zatížení, např. 95
odpovídá zatížení 690 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hTlak vzduchu
v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 295.

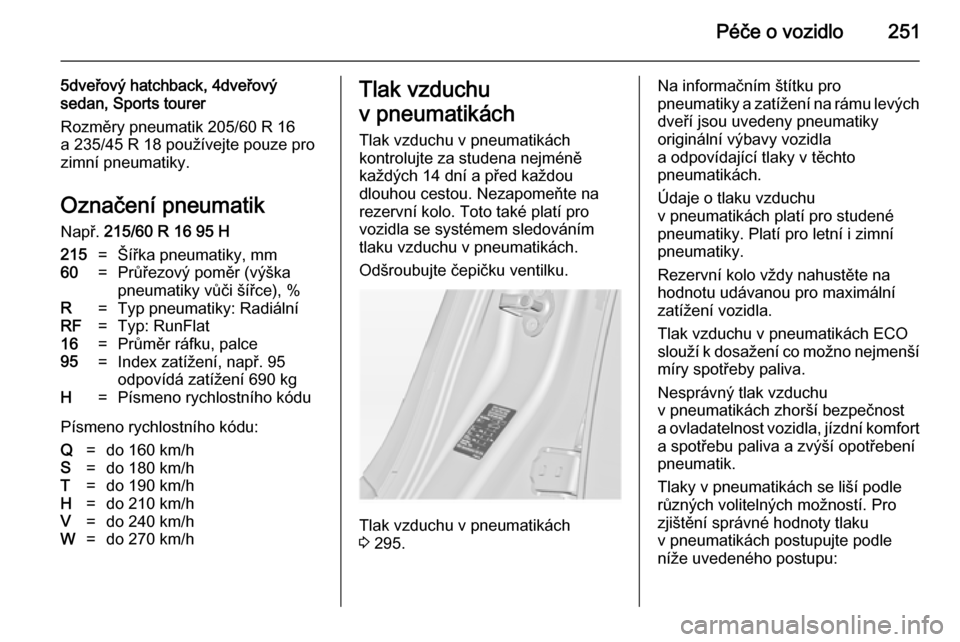

Na informačním štítku pro
pneumatiky a zatížení na rámu levých
dveří jsou uvedeny pneumatiky
originální výbavy vozidla
a odpovídající tlaky v těchto
pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní komfort
a spotřebu paliva a zvýší opotřebení
pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:

252Péče o vozidlo
1. Identifikujte poháněnou nápravua styl karosérie.
2. Identifikujte identifikační kód motoru. Údaje o motoru 3 281.
3. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 295.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku, tak
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte odpovídající
nastavení na stránce Tyre load
(Zatížení pneumatik) v informačním
centru řidiče, 3 114.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na tlak v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.
Vyberte stránku Systém sledování
tlaku vzduchu v pneumatikách
v informační nabídce v informačním
centru řidiče 3 114
Stav systému a výstrahy jsou
zobrazeny na informačním centru
řidiče prostřednictvím zprávy a blikání
příslušné pneumatiky.

Péče o vozidlo253

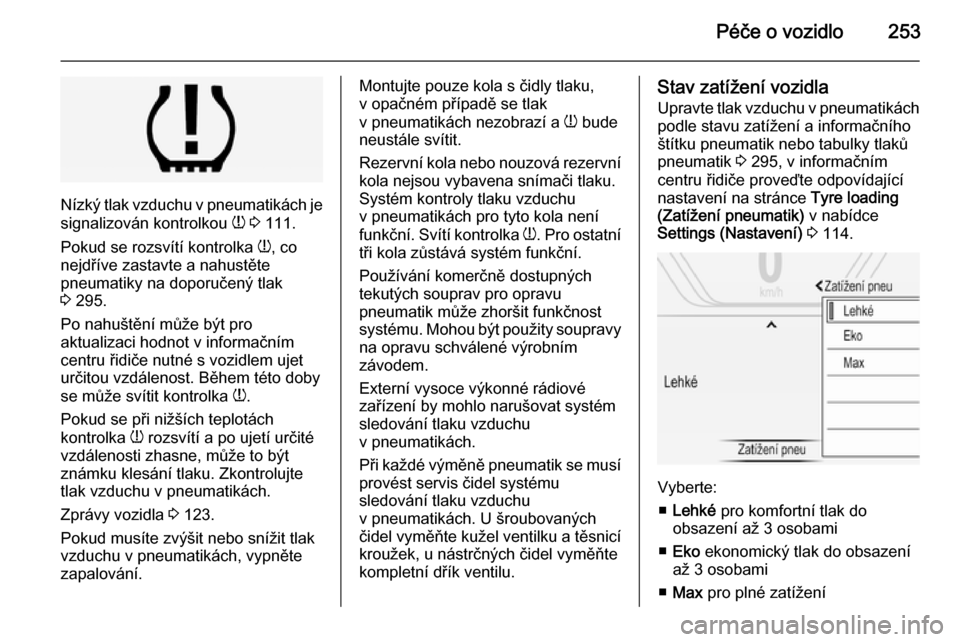

Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 111.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 295.
Po nahuštění může být pro
aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
se může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to být
známku klesání tlaku. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 123.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém kontroly tlaku vzduchu
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kužel ventilku a těsnicí kroužek, u nástrčných čidel vyměňte
kompletní dřík ventilu.Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách
podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 295, v informačním
centru řidiče proveďte odpovídající
nastavení na stránce Tyre loading
(Zatížení pneumatik) v nabídce
Settings (Nastavení) 3 114.
Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení

254Péče o vozidlo
Funkce automatického učeníPo výměně kol musí vozidlo stát
přibližně 20 minut , než systém znovu
provede výpočet. Následující postup
opakovaného načtení vyžaduje až
10 minut jízdy rychlostí minimálně
20 km/h. V tomto případě může
informační centrum řidiče zobrazit
$ nebo hodnoty tlaků mohou být
vzájemně zaměněny.
Pokud během procesu opakovaného
načtení nastanou problémy,
informační centrum řidiče zobrazí
výstražnou zprávu.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšují.
Tlak vzduchu v pneumatice
zobrazený informačním centrem
řidiče udává skutečný tlak vzduchu v pneumatice. Proto je důležité
kontrolovat tlak vzduchu ve
studených pneumatikách.Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, pravidelně měňte přední kola
za zadní. Ujistěte se, že směr otáčení kol zůstává stejný.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku
s tlaky vzduchu v pneumatikách.

Péče o vozidlo2559Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.
9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Pneumatiky rozměrů 245/35 R20
mají specifické kryty kol. Pokud
chcete kryt sundat z odmontovaného
kola, uvolněte nejdříve ramena jedno
po druhém. Následně zezadu
uprostřed zatlačte na kryt a odejměte
ho.
Při zpětné montáži nejdříve srovnejte kryt kola tak, aby polohovací výčnělek
zapadl do prohlubně.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).9 Varování
Poškozená pneumatika může
kdykoli prasknout.
5dveřový hatchback, 4dveřový
sedan, Sports tourer
Sněhové řetězy se smí používat pouze na pneumatikách s rozměry
205/60 R 16, 215/60 R 16,
225/55 R 17, 225/45 R 18,
225/50 R 17 a 235/45 R 18.
Country Tourer
Sněhové řetězy jsou povoleny pouze
na pneumatiky rozměrů 235/45 R 18 .
Nouzové náhradní kolo
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.

256Péče o vozidloSouprava na opravu
pneumatik Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte dlouhodobě.
Řízení a ovladatelnost můžou být
ovlivněny.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.

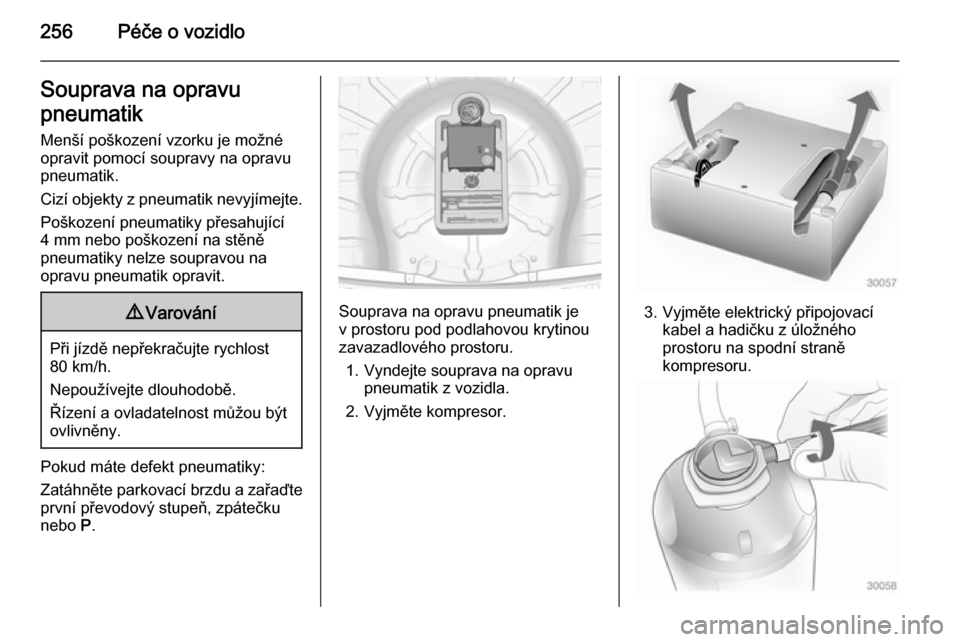

Souprava na opravu pneumatik je
v prostoru pod podlahovou krytinou
zavazadlového prostoru.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.

Péče o vozidlo257

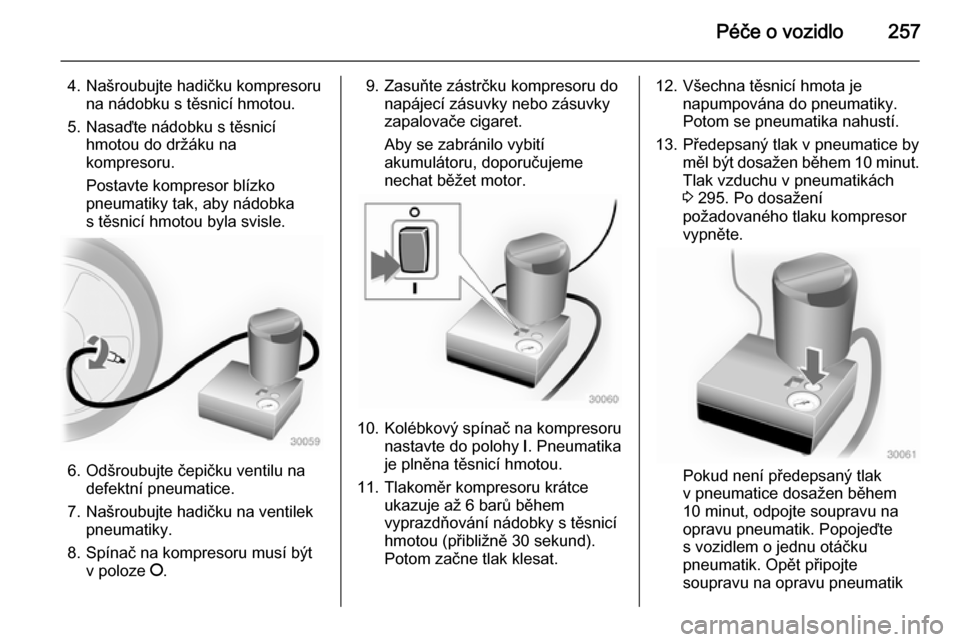

4. Našroubujte hadičku kompresoruna nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do
napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 295. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik

258Péče o vozidlo
a pokračujte ještě 10 minutv plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadičku pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.16. Sejměte nálepku s vyznačenoumaximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za 10 minut) zastavte
a zkontrolujte tlak vzduchu

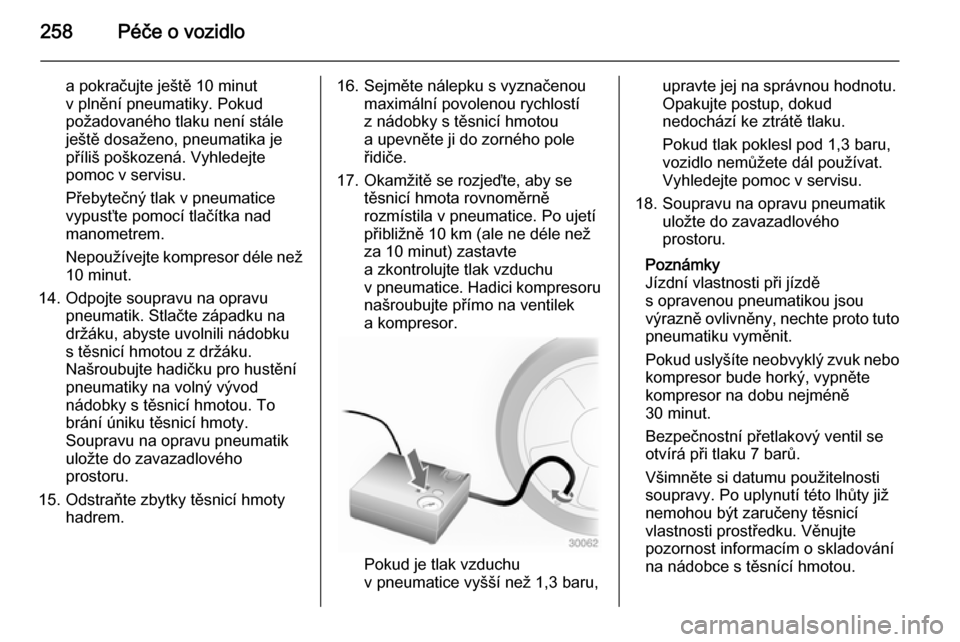

v pneumatice. Hadici kompresoru
našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
