Уход за автомобилем289
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.
В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 123.
Если сигнализатор w горит, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 335.
После накачки может потребо‐ ваться проехать некоторое время
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В это время мо‐
жет загореться w.
Если сигнализатор w загорается
при низкой температуре и гаснет
после того как автомобиль пройдет какое-то расстояние, это может
свидетельствовать о том, что дав‐
ление воздуха в шинах близко к
критически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 137.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.Допускается устанавливать только
шины с датчиками давления. В про‐ тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐ туется датчиком давления. Сис‐
тема контроля давления в шинах
не может контролировать давле‐
ние в этих колесах. Загорится ин‐
дикатор w. При этом система про‐
должит контролировать давление
в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом-
изготовителем.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Если

290Уход за автомобилем
автомобиль укомплектован вкручи‐
ваемыми датчиками, следует заме‐ нить золотник вентиля и уплотни‐
тельное кольцо. Если автомобиль
укомплектован пристяжными дат‐
чиками, необходимо заменить
шток вентиля в сборе.
Загруженность автомобиля
Откорректируйте давление воз‐
духа в шинах в соответствии с за‐
грузкой согласно данным на эти‐
кетке шины или в таблице 3 335 и
выберите соответствующее значе‐
ние параметра на странице
Нагрузка на шины в меню
Настройки на информационном
центре водителя 3 127.
Выберите:
■ Низкая для комфортного давле‐
ния, до 3 человек.
■ Эко для режима Eco, до
3 человек.
■ Макс для полной нагрузки.
Функция самообучения После замены колес автомобиль
не следует использовать в течение приблизительно 20 минут, чтобы
система успела провести необхо‐
димые расчеты. Указанный ниже
процесс повторного получения
данных занимает не более
10 минут во время движения авто‐
мобиля с минимальной скоростью
20 км/ч. В этом случае на экране
может появиться $, или же значе‐
ния давлений в информационном
центре водителя могут меняться
местами.
Если в процессе повторного полу‐
чения данных возникают про‐
блемы, на информационном
центре водителя появится преду‐
преждающее сообщение.
Зависимость от температуры Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается и дав‐
ление в ней увеличивается.
Давление, отображаемое на дис‐
плее Driver Information Center, со‐
ответствует фактическому давле‐
нию воздуха в шинах. По этой при‐
чине проверку давления необхо‐
димо проводить при непрогретых
шинах.
Глубина протектора Регулярно проверяйте глубину
протектора.

Уход за автомобилем291
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐ тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на боковине покрышки.
Если износ передних шин больше
износа задних шин, следует перио‐ дически менять колеса местами.
Ориентация рисунка протектора
должна оставаться прежней.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комлект покрышек каждые 6 лет.
Смена шин и размер
колеса Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐
являемым к комбинациям дисков и
шин требованиям.
При выборе других колпаков и шин следите, чтобы у шины не было за‐щитных утолщений, препятствую‐
щих монтажу шины.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐низмов.

292Уход за автомобилем9Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Колпаки ступиц
На колеса с шинами 245/35 R20 ус‐
танавливаются специальные кол‐
паки. Для снятия колпака с демон‐
тированного колеса следует сна‐
чала по очереди отсоединить ры‐ чаги. Затем нажмите на центр кол‐
пака сзади и снимите его.
Для установки колпака сначала
следует расположить его таким об‐ разом, чтобы установочный выступ находился напротив соответствую‐щего ему углубления.
Цепи
противоскольжения
Цепи противоскольжения разре‐
шается применять только на пе‐
редних колесах.
Всегда следует использовать цепи противоскольжения со звеньями
малого размера, увеличивающими
размер протектора и бортов шины
не более, чем на 10 мм (включая
замок цепи).
9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
5-дверный хэтчбэк, 4-дверный седан, спортивный универсал
Устанавливать цепи противосколь‐ жения разрешается только на
шины размеров 205/60 R 16,
215/60 R 16, 225/55 R 17,
225/45 R 18, 225/50 R 17 и
235/45 R 18.
Country Tourer
Установка колесных цепей допус‐
кается только на шины размера
235/45 R 18.
Временное запасное колесо
Запрещается использовать цепь
противоскольжения на временном
запасном колесе.

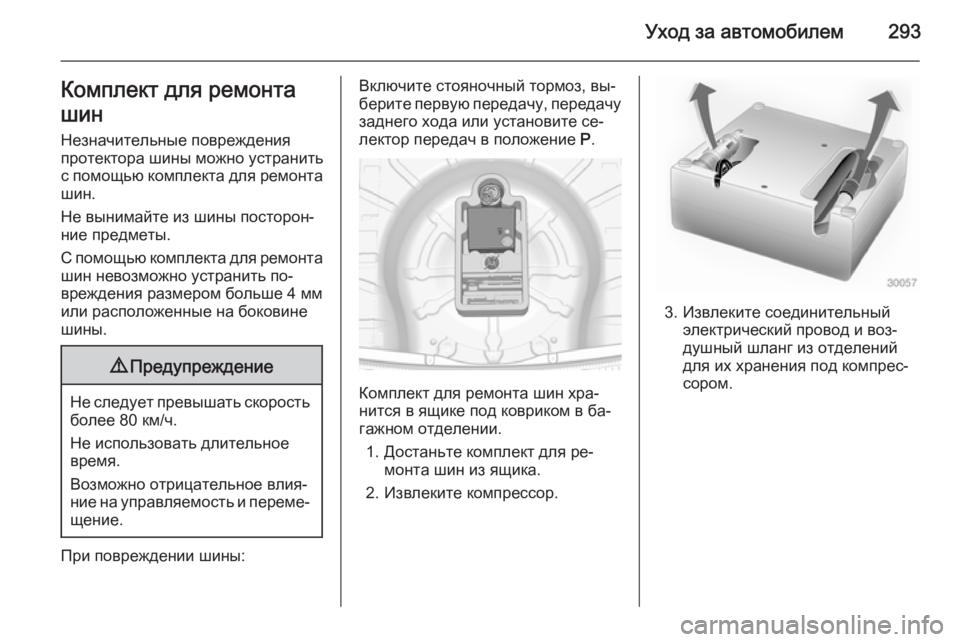

Уход за автомобилем293Комплект для ремонта
шин
Незначительные повреждения протектора шины можно устранить
с помощью комплекта для ремонта шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или расположенные на боковине
шины.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не использовать длительное
время.
Возможно отрицательное влия‐
ние на управляемость и переме‐ щение.
При повреждении шины:
Включите стояночный тормоз, вы‐
берите первую передачу, передачу
заднего хода или установите се‐
лектор передач в положение Р.
Комплект для ремонта шин хра‐
нится в ящике под ковриком в ба‐
гажном отделении.
1. Достаньте комплект для ре‐ монта шин из ящика.
2. Извлеките компрессор.
3. Извлеките соединительный электрический провод и воз‐
душный шланг из отделений
для их хранения под компрес‐
сором.

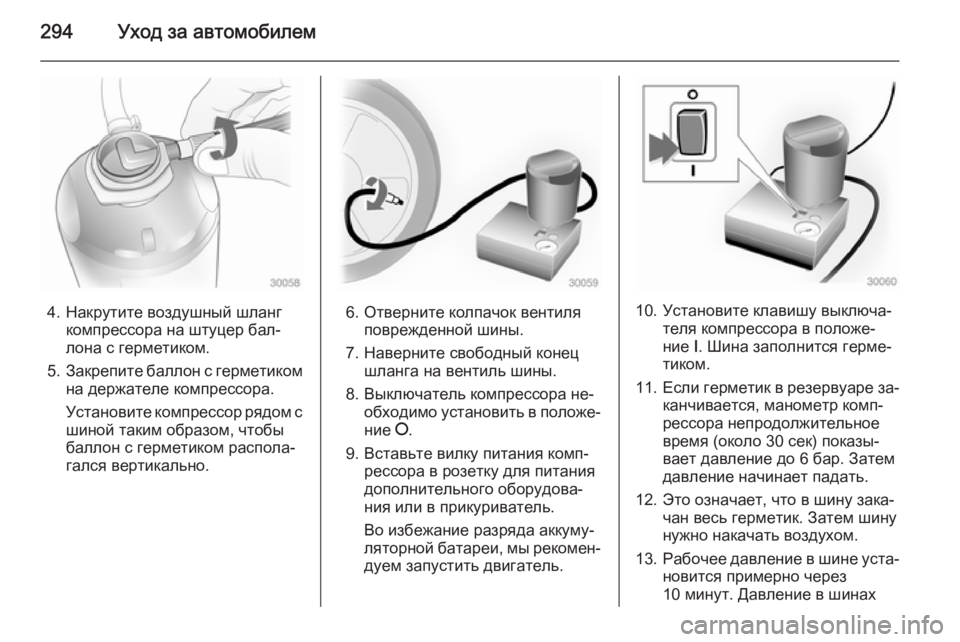

294Уход за автомобилем
4. Накрутите воздушный шлангкомпрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Во избежание разряда аккуму‐ ляторной батареи, мы рекомен‐ дуем запустить двигатель.10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах

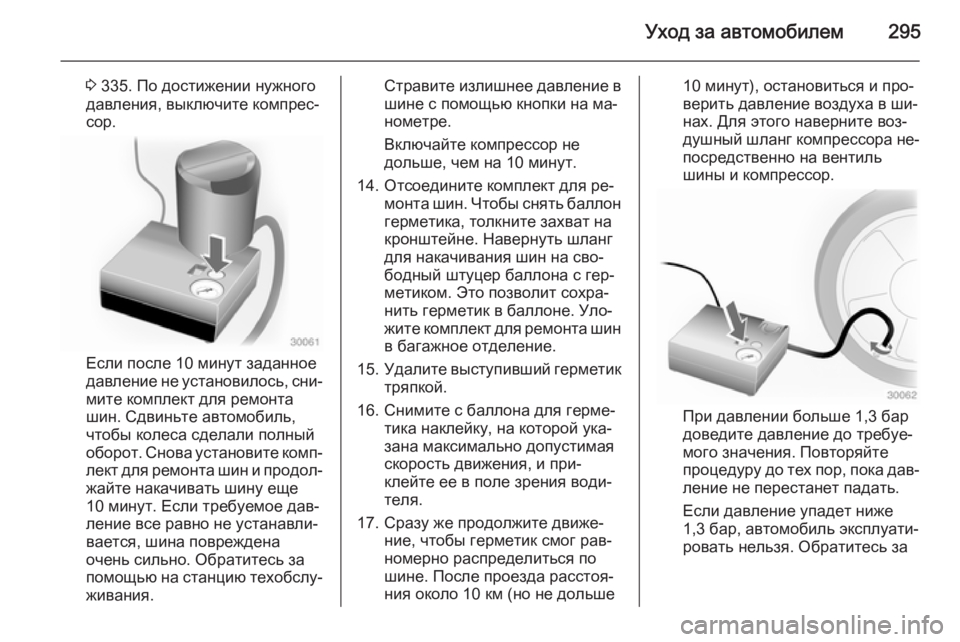

Уход за автомобилем295
3 335. По достижении нужного
давления, выключите компрес‐
сор.
Если после 10 минут заданное
давление не установилось, сни‐
мите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое дав‐
ление все равно не устанавли‐
вается, шина повреждена очень сильно. Обратитесь за
помощью на станцию техобслу‐ живания.
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин
в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. После проезда расстоя‐
ния около 10 км (но не дольше10 минут), остановиться и про‐
верить давление воздуха в ши‐
нах. Для этого наверните воз‐
душный шланг компрессора не‐
посредственно на вентиль
шины и компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за

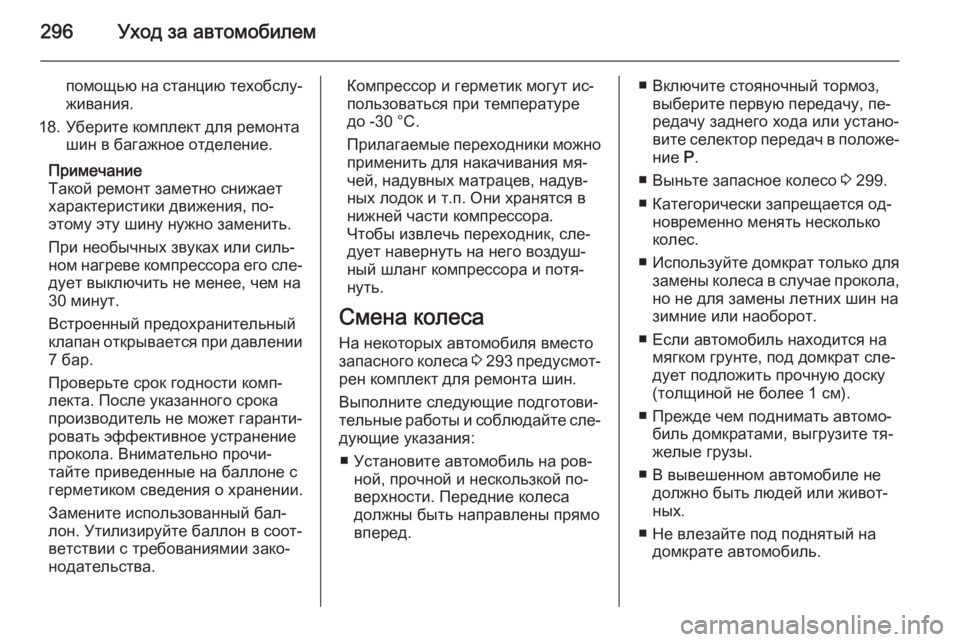

296Уход за автомобилем
помощью на станцию техобслу‐
живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Такой ремонт заметно снижает
характеристики движения, по‐
этому эту шину нужно заменить.
При необычных звуках или силь‐
ном нагреве компрессора его сле‐ дует выключить не менее, чем на
30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.Компрессор и герметик могут ис‐
пользоваться при температуре
до -30 °C.
Прилагаемые переходники можно применить для накачивания мя‐
чей, надувных матрацев, надув‐ ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐
нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 293 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
■ Установите автомобиль на ров‐ ной, прочной и нескользкой по‐
верхности. Передние колеса
должны быть направлены прямо вперед.■ Включите стояночный тормоз,
выберите первую передачу, пе‐
редачу заднего хода или устано‐
вите селектор передач в положе‐
ние Р.
■ Выньте запасное колесо 3 299.
■ Категорически запрещается од‐ новременно менять несколькоколес.
■ Используйте домкрат только для замены колеса в случае прокола,но не для замены летних шин на
зимние или наоборот.
■ Если автомобиль находится на мягком грунте, под домкрат сле‐
дует подложить прочную доску
(толщиной не более 1 см).
■ Прежде чем поднимать автомо‐ биль домкратами, выгрузите тя‐
желые грузы.
■ В вывешенном автомобиле не должно быть людей или живот‐
ных.
■ Не влезайте под поднятый на домкрате автомобиль.

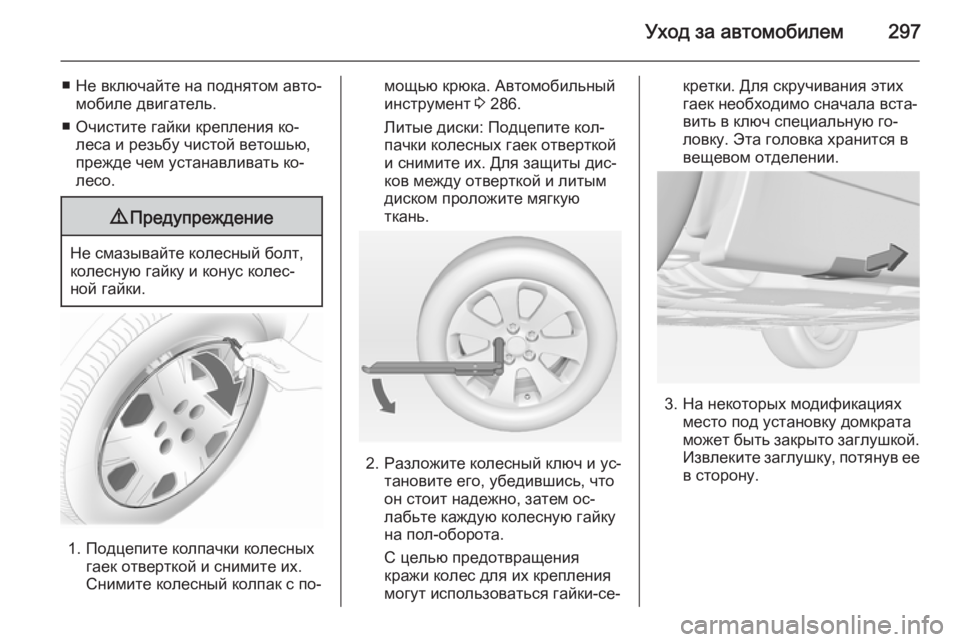

Уход за автомобилем297
■ Не включайте на поднятом авто‐мобиле двигатель.
■ Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колесный колпак с по‐
мощью крюка. Автомобильный
инструмент 3 286.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.
2. Разложите колесный ключ и ус‐ тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для скручивания этих
гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Эта головка хранится в
вещевом отделении.
3. На некоторых модификациях место под установку домкрата
может быть закрыто заглушкой.
Извлеките заглушку, потянув ее в сторону.

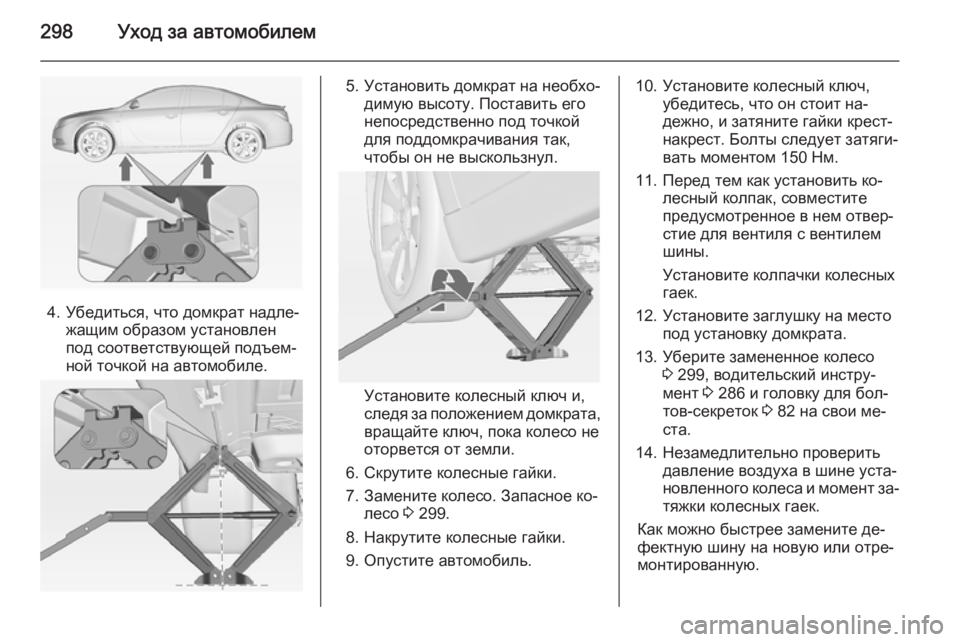

298Уход за автомобилем
4. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
5. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
6. Скрутите колесные гайки.
7. Замените колесо. Запасное ко‐ лесо 3 299.
8. Накрутите колесные гайки. 9. Опустите автомобиль.
10. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и затяните гайки крест-
накрест. Болты следует затяги‐
вать моментом 150 Нм.
11. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Уберите замененное колесо 3 299, водительский инстру‐
мент 3 286 и головку для бол‐
тов-секреток 3 82 на свои ме‐
ста.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.
