Уход за автомобилем279Электрооборудование

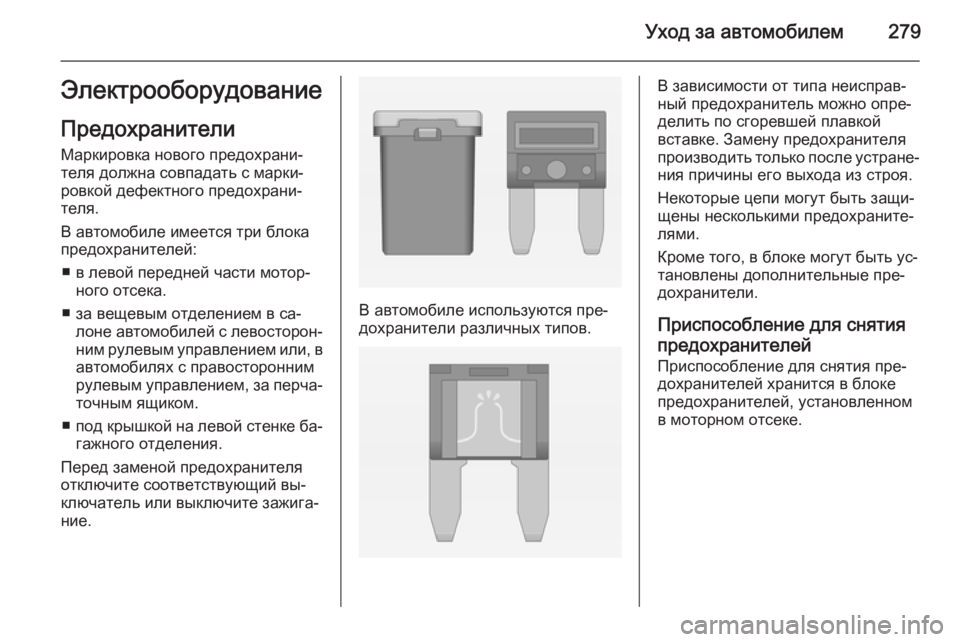

Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

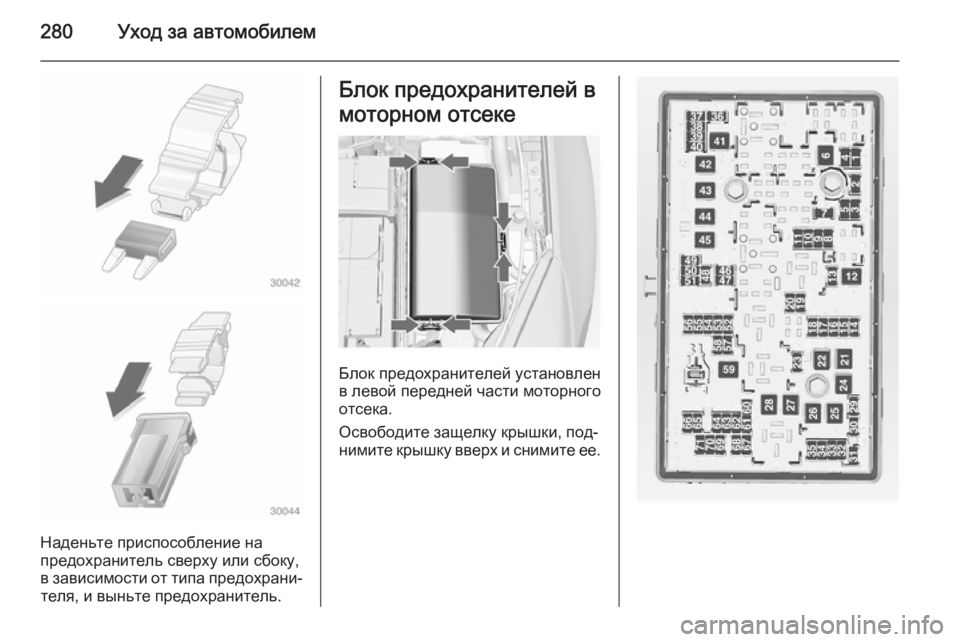

280Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.

Уход за автомобилем281

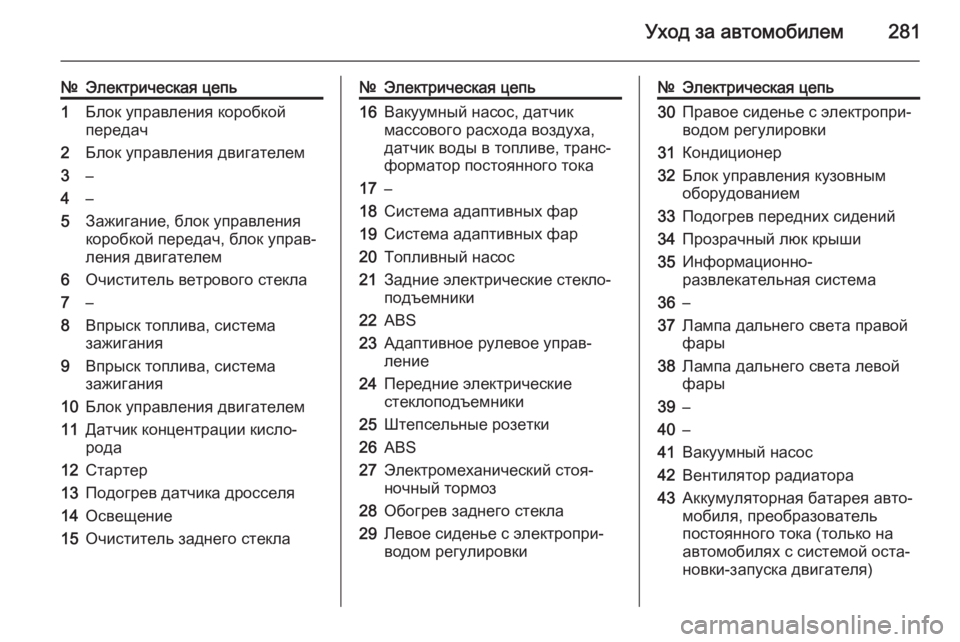

№Электрическая цепь1Блок управления коробкой
передач2Блок управления двигателем3–4–5Зажигание, блок управления
коробкой передач, блок управ‐
ления двигателем6Очиститель ветрового стекла7–8Впрыск топлива, система
зажигания9Впрыск топлива, система
зажигания10Блок управления двигателем11Датчик концентрации кисло‐
рода12Стартер13Подогрев датчика дросселя14Освещение15Очиститель заднего стекла№Электрическая цепь16Вакуумный насос, датчик
массового расхода воздуха,
датчик воды в топливе, транс‐
форматор постоянного тока17–18Система адаптивных фар19Система адаптивных фар20Топливный насос21Задние электрические стекло‐
подъемники22ABS23Адаптивное рулевое управ‐
ление24Передние электрические
стеклоподъемники25Штепсельные розетки26ABS27Электромеханический стоя‐
ночный тормоз28Обогрев заднего стекла29Левое сиденье с электропри‐
водом регулировки№Электрическая цепь30Правое сиденье с электропри‐
водом регулировки31Кондиционер32Блок управления кузовным
оборудованием33Подогрев передних сидений34Прозрачный люк крыши35Информационно-
развлекательная система36–37Лампа дальнего света правой
фары38Лампа дальнего света левой
фары39–40–41Вакуумный насос42Вентилятор радиатора43Аккумуляторная батарея авто‐
мобиля, преобразователь
постоянного тока (только на
автомобилях с системой оста‐
новки-запуска двигателя)

282Уход за автомобилем

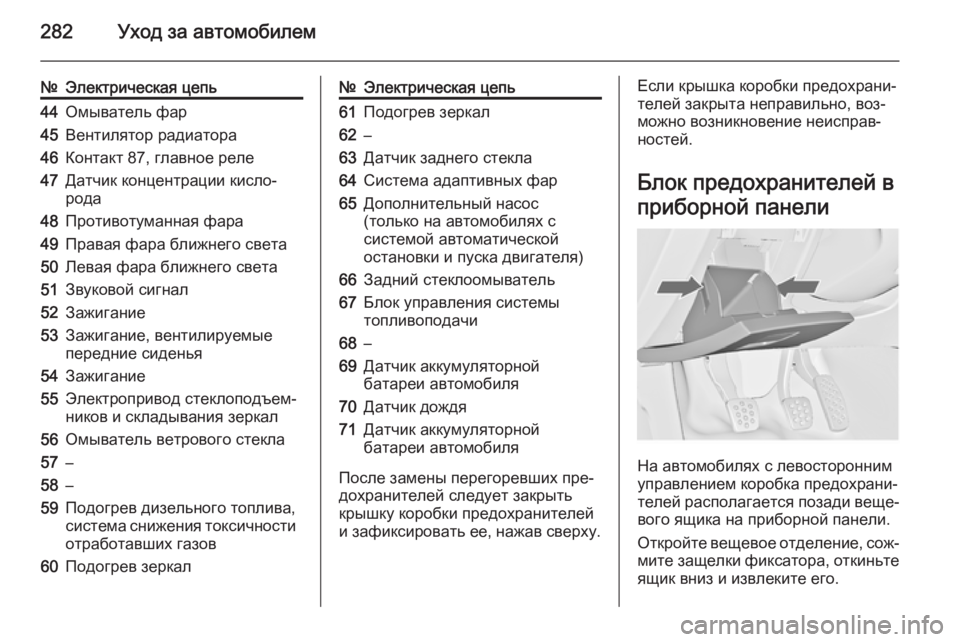

№Электрическая цепь44Омыватель фар45Вентилятор радиатора46Контакт 87, главное реле47Датчик концентрации кисло‐
рода48Противотуманная фара49Правая фара ближнего света50Левая фара ближнего света51Звуковой сигнал52Зажигание53Зажигание, вентилируемые
передние сиденья54Зажигание55Электропривод стеклоподъем‐
ников и складывания зеркал56Омыватель ветрового стекла57–58–59Подогрев дизельного топлива,
система снижения токсичности
отработавших газов60Подогрев зеркал№Электрическая цепь61Подогрев зеркал62–63Датчик заднего стекла64Система адаптивных фар65Дополнительный насос
(только на автомобилях с
системой автоматической
остановки и пуска двигателя)66Задний стеклоомыватель67Блок управления системы
топливоподачи68–69Датчик аккумуляторной
батареи автомобиля70Датчик дождя71Датчик аккумуляторной
батареи автомобиля
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Откройте вещевое отделение, сож‐ мите защелки фиксатора, откиньте
ящик вниз и извлеките его.

Уход за автомобилем283

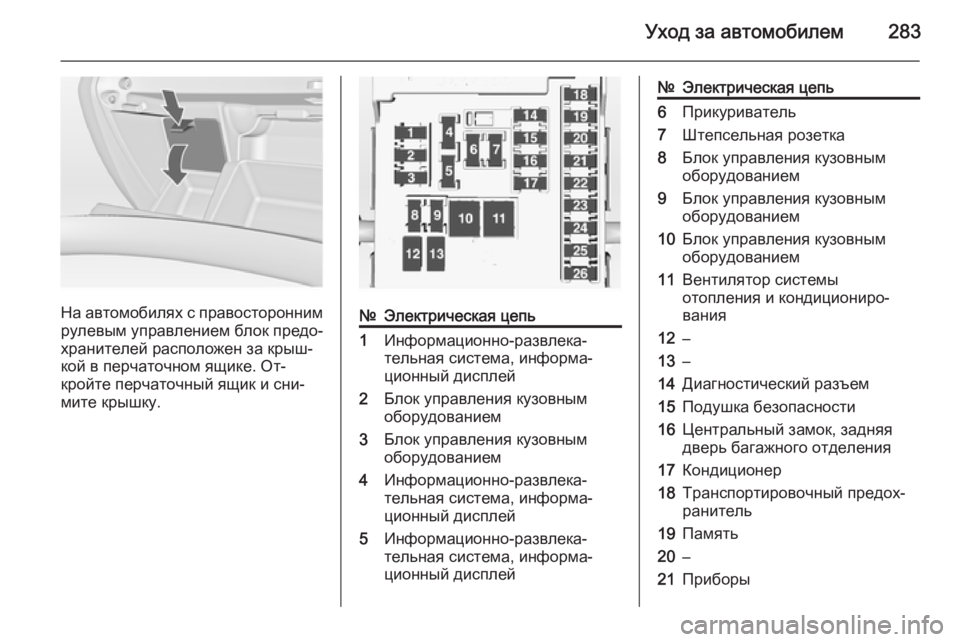

На автомобилях с правостороннимрулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. От‐
кройте перчаточный ящик и сни‐
мите крышку.
№Электрическая цепь1Информационно-развлека‐
тельная система, информа‐
ционный дисплей2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Информационно-развлека‐
тельная система, информа‐
ционный дисплей5Информационно-развлека‐
тельная система, информа‐
ционный дисплей№Электрическая цепь6Прикуриватель7Штепсельная розетка8Блок управления кузовным
оборудованием9Блок управления кузовным
оборудованием10Блок управления кузовным
оборудованием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Центральный замок, задняя
дверь багажного отделения17Кондиционер18Транспортировочный предох‐
ранитель19Память20–21Приборы

284Уход за автомобилем
№Электрическая цепь22Зажигание23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка багажного отделения
Сиденья с электроприводом, № 12
и 13, имеют защиту от перегрузки.
После охлаждения цепь вновь зам‐
кнется.

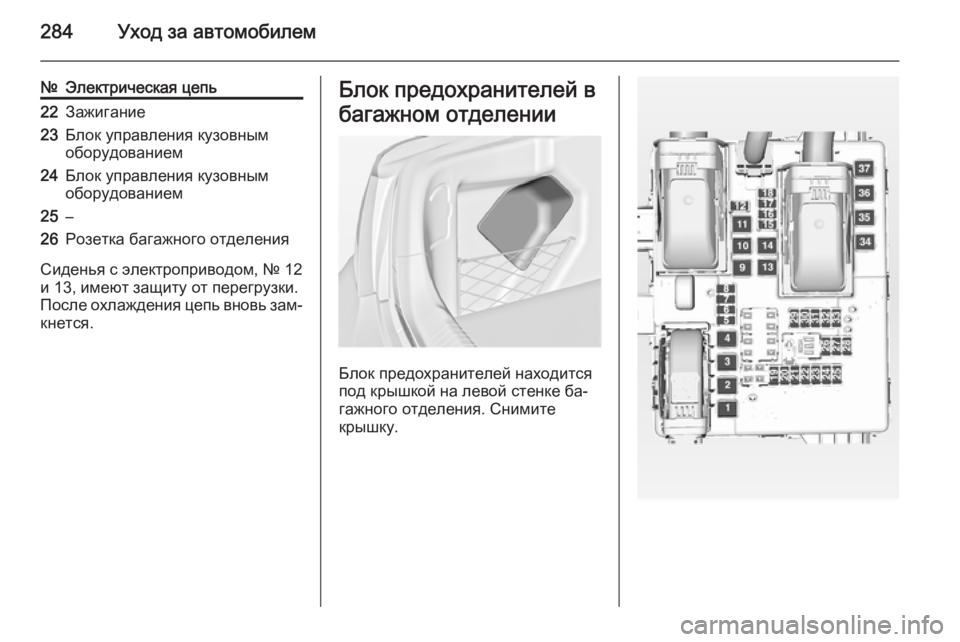

Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения. Снимите
крышку.

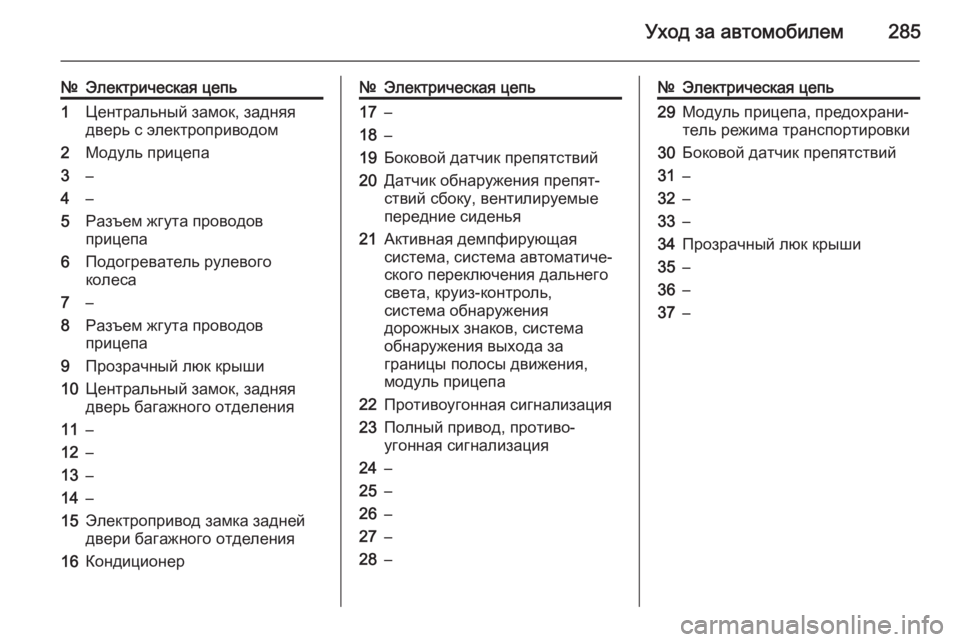

Уход за автомобилем285
№Электрическая цепь1Центральный замок, задняя
дверь с электроприводом2Модуль прицепа3–4–5Разъем жгута проводов
прицепа6Подогреватель рулевого
колеса7–8Разъем жгута проводов
прицепа9Прозрачный люк крыши10Центральный замок, задняя
дверь багажного отделения11–12–13–14–15Электропривод замка задней
двери багажного отделения16Кондиционер№Электрическая цепь17–18–19Боковой датчик препятствий20Датчик обнаружения препят‐
ствий сбоку, вентилируемые
передние сиденья21Активная демпфирующая
система, система автоматиче‐
ского переключения дальнего
света, круиз-контроль,
система обнаружения
дорожных знаков, система
обнаружения выхода за
границы полосы движения,
модуль прицепа22Противоугонная сигнализация23Полный привод, противо‐
угонная сигнализация24–25–26–27–28–№Электрическая цепь29Модуль прицепа, предохрани‐
тель режима транспортировки30Боковой датчик препятствий31–32–33–34Прозрачный люк крыши35–36–37–

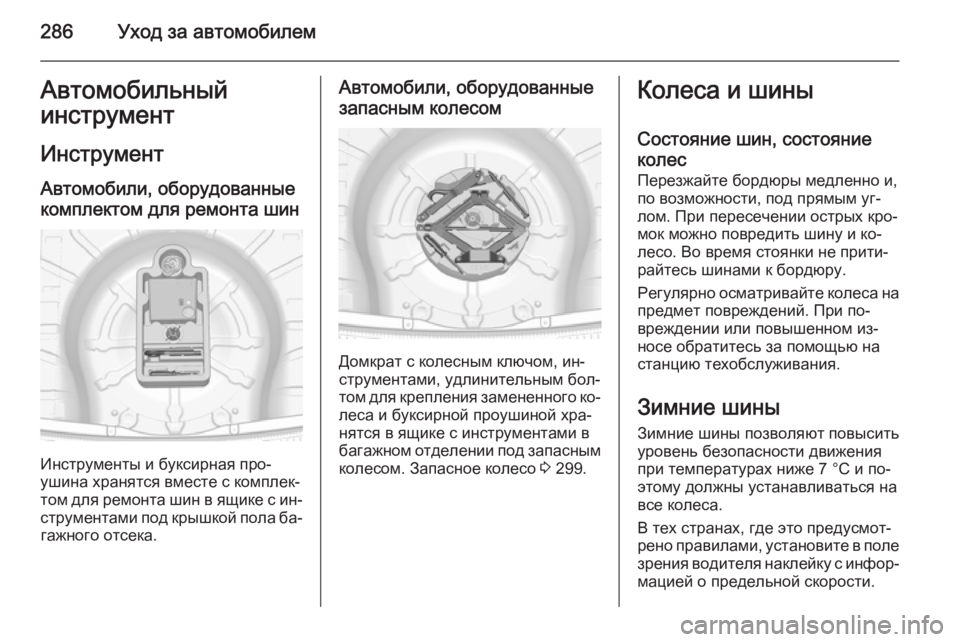

286Уход за автомобилемАвтомобильный
инструмент
Инструмент
Автомобили, оборудованные
комплектом для ремонта шин
Инструменты и буксирная про‐
ушина хранятся вместе с комплек‐
том для ремонта шин в ящике с ин‐
струментами под крышкой пола ба‐ гажного отсека.
Автомобили, оборудованные
запасным колесом
Домкрат с колесным ключом, ин‐
струментами, удлинительным бол‐
том для крепления замененного ко‐ леса и буксирной проушиной хра‐
нятся в ящике с инструментами в
багажном отделении под запасным
колесом. Запасное колесо 3 299.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.

Уход за автомобилем287

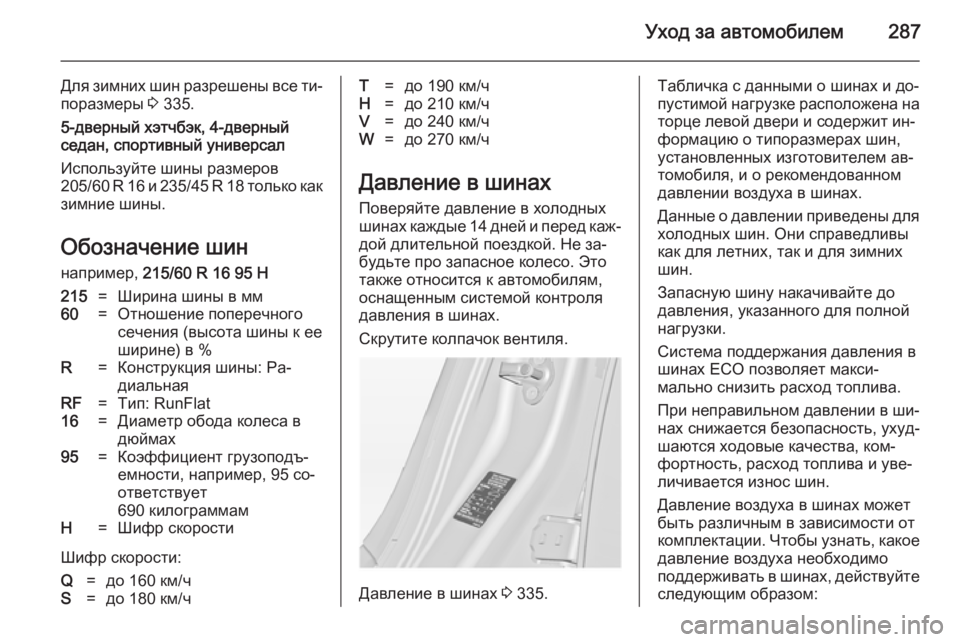

Для зимних шин разрешены все ти‐поразмеры 3 335.
5-дверный хэтчбэк, 4-дверный
седан, спортивный универсал
Используйте шины размеров
205/60 R 16 и 235/45 R 18 только как
зимние шины.
Обозначение шин
например, 215/60 R 16 95 H215=Ширина шины в мм60=Отношение поперечного
сечения (высота шины к ее
ширине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat16=Диаметр обода колеса в
дюймах95=Коэффициент грузоподъ‐
емности, например, 95 со‐
ответствует
690 килограммамH=Шифр скорости
Шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/ч
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐
дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 335.
Табличка с данными о шинах и до‐
пустимой нагрузке расположена на
торце левой двери и содержит ин‐
формацию о типоразмерах шин, установленных изготовителем ав‐
томобиля, и о рекомендованном давлении воздуха в шинах.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:

288Уход за автомобилем

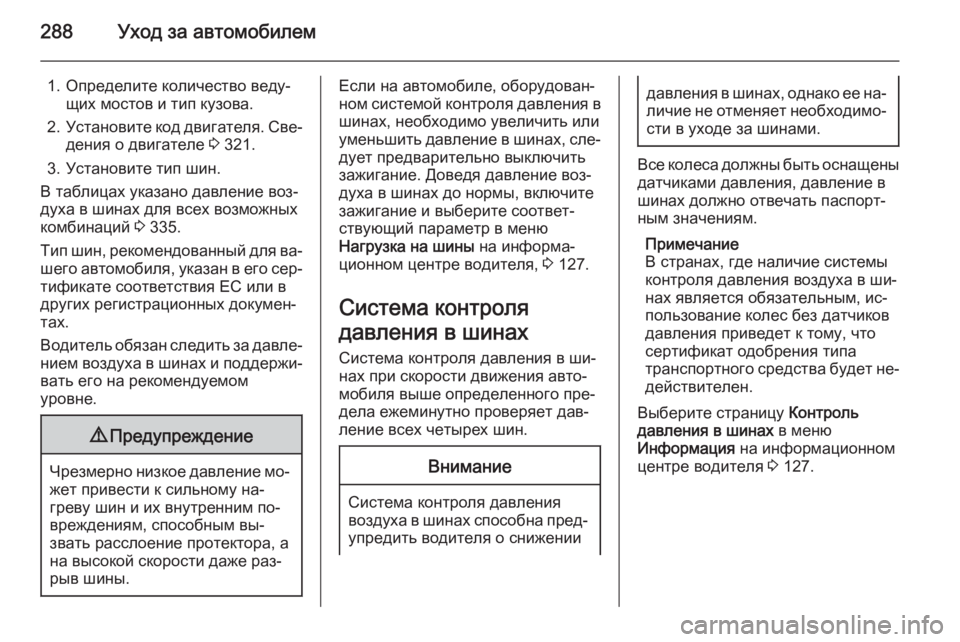

1. Определите количество веду‐щих мостов и тип кузова.
2. Установите код двигателя. Све‐
дения о двигателе 3 321.
3. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 335.
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание. Доведя давление воз‐
духа в шинах до нормы, включите
зажигание и выберите соответ‐
ствующий параметр в меню
Нагрузка на шины на информа‐
ционном центре водителя, 3 127.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах при скорости движения авто‐
мобиля выше определенного пре‐
дела ежеминутно проверяет дав‐
ление всех четырех шин.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя о снижении
давления в шинах, однако ее на‐ личие не отменяет необходимо‐
сти в уходе за шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Выберите страницу Контроль
давления в шинах в меню
Информация на информационном
центре водителя 3 127.
