Ülések, biztonsági rendszerek69ISOFIX gyermekülések
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermekülést az ISOFIX
rögzítőkeretekhez. A járműspecifikus
ISOFIX gyermekülések beszerelési
helyeit az IL betűkód jelzi a
táblázatban 3 67.
A hátsó ülésekre egyszerre legfeljebb
két ISOFIX biztonsági gyermekülést lehet helyezni, de nem közvetlenül
egymás mellé.
Az ISOFIX rögzítőkonzolokat a
háttámlán lévő ISOFIX logó jelzi.
Top-tether rögzítőszemek
A jármű három rögzítőfüllel
rendelkezik a háttámlák hátulján vagy a háttámlák mögötti területen.
A gyermekülések rögzítésére
szolgáló Top-tether rögzítőszemeket
a : szimbólum jelzi.
Nyissa ki a szükséges rögzítőszem –
gyermekülés szimbólummal jelölt –
fedelét.
Az ISOFIX rögzítés mellett erősítse a
Top-Tether hevedert a Top-Tether
rögzítőszemekhez. A szalagnak a
fejtámla két szára között kell
elhelyezkednie.
Az univerzális kategóriába tartozó
ISOFIX gyermekülések beszerelési
helyeit az IUF betűkód jelzi a
táblázatban 3 67.

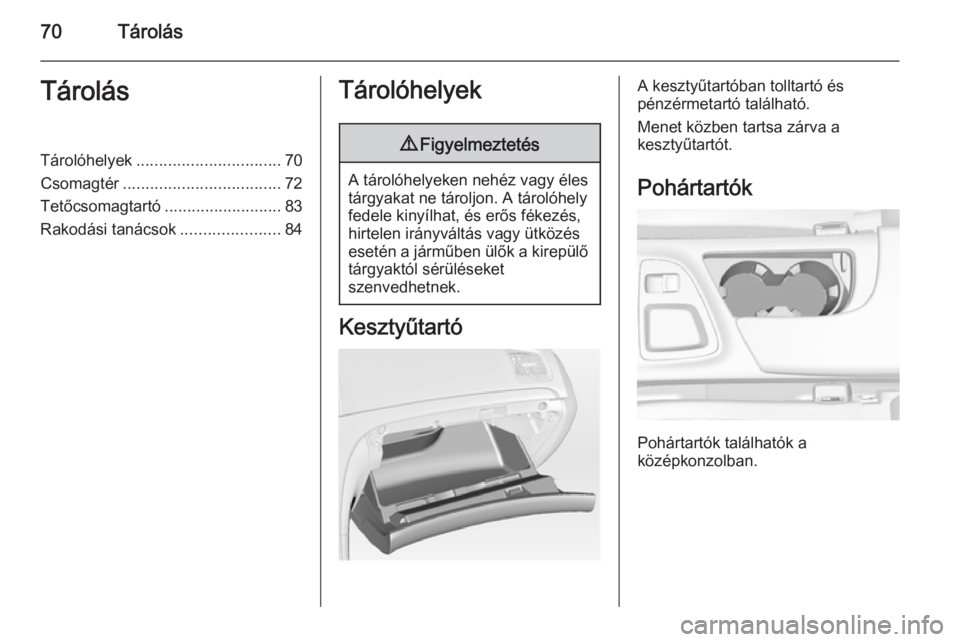

70TárolásTárolásTárolóhelyek................................ 70
Csomagtér ................................... 72
Tetőcsomagtartó ..........................83
Rakodási tanácsok ......................84Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartóban tolltartó és
pénzérmetartó található.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban.

Tárolás71

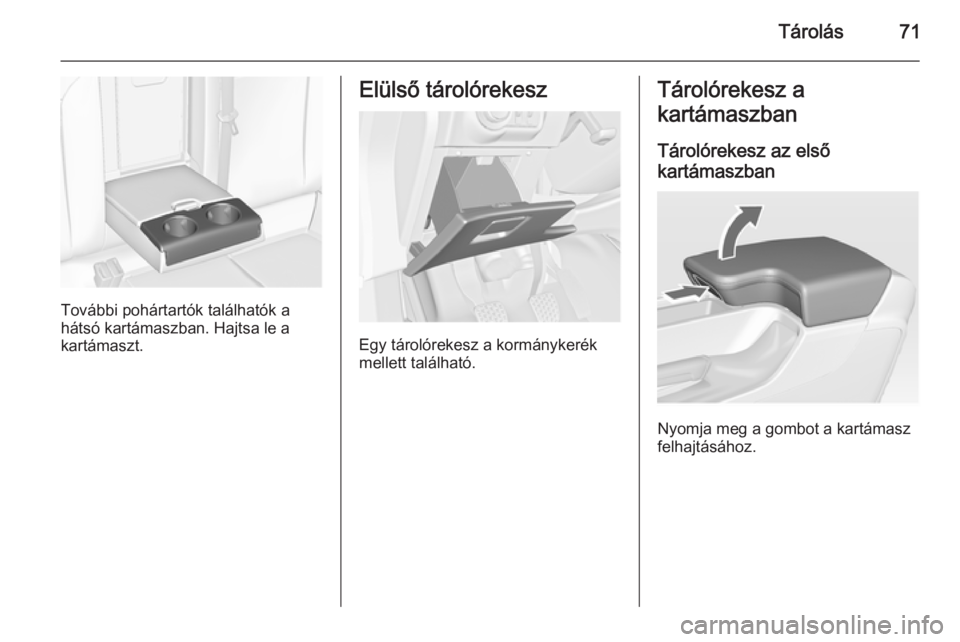

További pohártartók találhatók a
hátsó kartámaszban. Hajtsa le a
kartámaszt.
Elülső tárolórekesz
Egy tárolórekesz a kormánykerék
mellett található.
Tárolórekesz a
kartámaszban
Tárolórekesz az első
kartámaszban
Nyomja meg a gombot a kartámasz
felhajtásához.

72Tárolás
Tárolórekesz a hátsó
kartámaszban
Hajtsa le a kartámaszt és nyissa ki a
fedelet.
A kartámasz felhajtása előtt csukja be
a fedelet.
Csomagtér
A hátsó háttámlák lehajtása
A hátsó háttámla két részre oszlik.
Mindkét rész lehajtható.
Szükség esetén távolítsa el a
csomagtérfedelet.
Nyomja meg és tartsa így a reteszt,
és nyomja le a fejtámlákat.
Hajtsa fel a hátsó kartámaszt.
Helyezze a hátsó szélső ülések
biztonsági öveit az övvezetőkbe.
Húzza meg a kioldókart az egyik vagy mindkét oldalon, és hajtsa le előre a
háttámlát az üléspárnára.
Felhajtáshoz emelje fel a háttámlákat és vezesse őket felső állásukba,
amíg hallhatóan rögzülnek.
Győződjön meg róla, hogy a szélső
ülések biztonsági övei el vannak
helyezve a megfelelő övvezetőkben.

Tárolás73
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.
9 Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány
vagy a gépkocsi károsodhat.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övvisszahúzó
kioldásához, tolja befelé a biztonság
övet, vagy húzza ki körülbelül
20 mm-rel, és engedje el azt.
A hátsó középső háttámlában
lévő fedél kinyitása
Hajtsa le a hátsó kartámaszt.Húzza meg a fogantyút és nyissa ki a
fedelet.
Ez a nyílás hosszú, keskeny tárgyak
szállítására alkalmas.
Győződjön meg róla, hogy felhajtás
után a fedél megfelelően rögzül.

74Tárolás

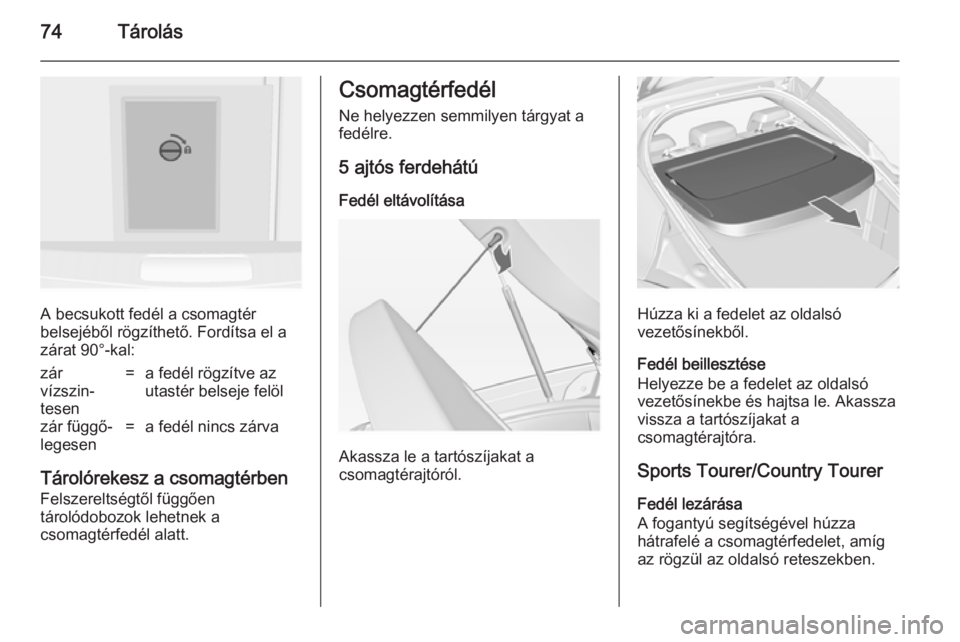

A becsukott fedél a csomagtér
belsejéből rögzíthető. Fordítsa el a
zárat 90°-kal:
zár
vízszin‐
tesen=a fedél rögzítve az
utastér belseje felölzár függő‐
legesen=a fedél nincs zárva
Tárolórekesz a csomagtérben
Felszereltségtől függően
tárolódobozok lehetnek a
csomagtérfedél alatt.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
5 ajtós ferdehátú Fedél eltávolítása
Akassza le a tartószíjakat a
csomagtérajtóról.
Húzza ki a fedelet az oldalsó
vezetősínekből.
Fedél beillesztése
Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.
Sports Tourer/Country Tourer
Fedél lezárása
A fogantyú segítségével húzza
hátrafelé a csomagtérfedelet, amíg
az rögzül az oldalsó reteszekben.

Tárolás75

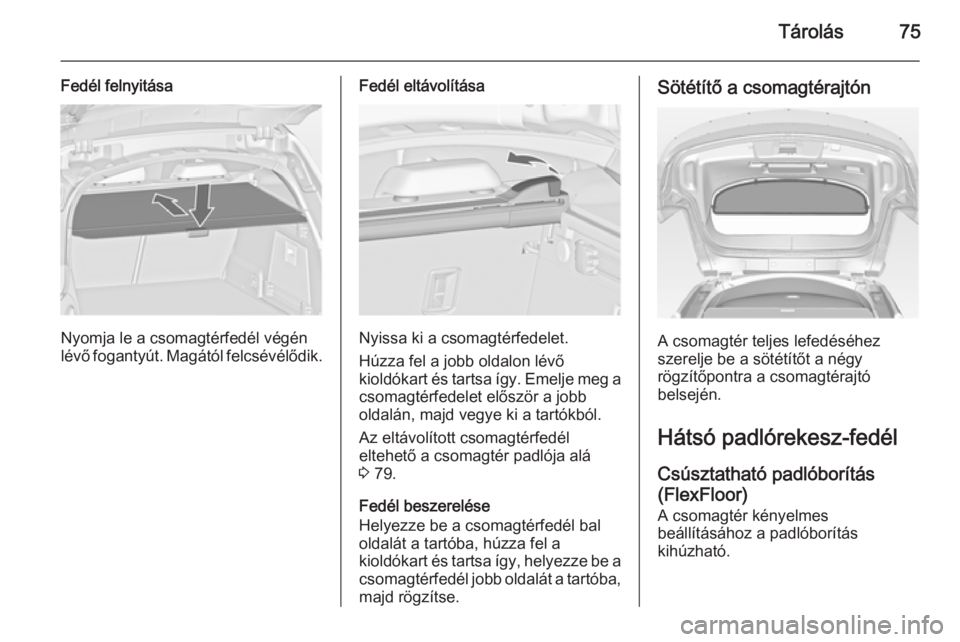

Fedél felnyitása
Nyomja le a csomagtérfedél végén
lévő fogantyút. Magától felcsévélődik.
Fedél eltávolítása
Nyissa ki a csomagtérfedelet.
Húzza fel a jobb oldalon lévő
kioldókart és tartsa így. Emelje meg a csomagtérfedelet először a jobb
oldalán, majd vegye ki a tartókból.
Az eltávolított csomagtérfedél
eltehető a csomagtér padlója alá
3 79.
Fedél beszerelése
Helyezze be a csomagtérfedél bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérfedél jobb oldalát a tartóba, majd rögzítse.
Sötétítő a csomagtérajtón
A csomagtér teljes lefedéséhez
szerelje be a sötétítőt a négy
rögzítőpontra a csomagtérajtó
belsején.
Hátsó padlórekesz-fedél
Csúsztatható padlóborítás
(FlexFloor)
A csomagtér kényelmes
beállításához a padlóborítás
kihúzható.

76Tárolás

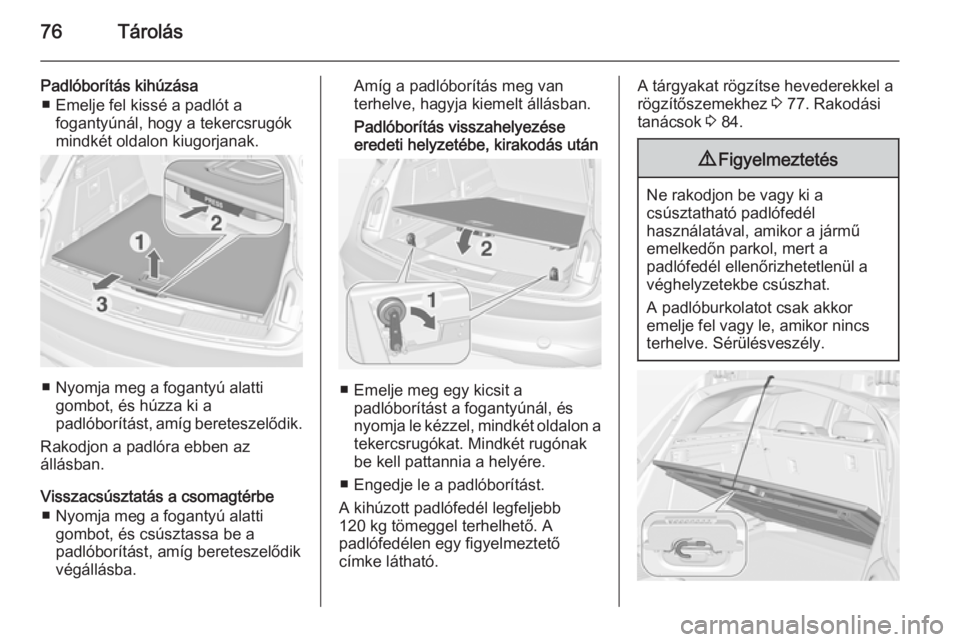

Padlóborítás kihúzása■ Emelje fel kissé a padlót a fogantyúnál, hogy a tekercsrugókmindkét oldalon kiugorjanak.
■ Nyomja meg a fogantyú alatti
gombot, és húzza ki a
padlóborítást, amíg bereteszelődik.
Rakodjon a padlóra ebben az
állásban.
Visszacsúsztatás a csomagtérbe ■ Nyomja meg a fogantyú alatti gombot, és csúsztassa be a
padlóborítást, amíg bereteszelődik
végállásba.
Amíg a padlóborítás meg van
terhelve, hagyja kiemelt állásban.
Padlóborítás visszahelyezése
eredeti helyzetébe, kirakodás után
■ Emelje meg egy kicsit a padlóborítást a fogantyúnál, és
nyomja le kézzel, mindkét oldalon a
tekercsrugókat. Mindkét rugónak
be kell pattannia a helyére.
■ Engedje le a padlóborítást.
A kihúzott padlófedél legfeljebb
120 kg tömeggel terhelhető. A
padlófedélen egy figyelmeztető
címke látható.
A tárgyakat rögzítse hevederekkel a
rögzítőszemekhez 3 77. Rakodási
tanácsok 3 84.9 Figyelmeztetés
Ne rakodjon be vagy ki a
csúsztatható padlófedél
használatával, amikor a jármű
emelkedőn parkol, mert a
padlófedél ellenőrizhetetlenül a
véghelyzetekbe csúszhat.
A padlóburkolatot csak akkor
emelje fel vagy le, amikor nincs
terhelve. Sérülésveszély.

Tárolás77

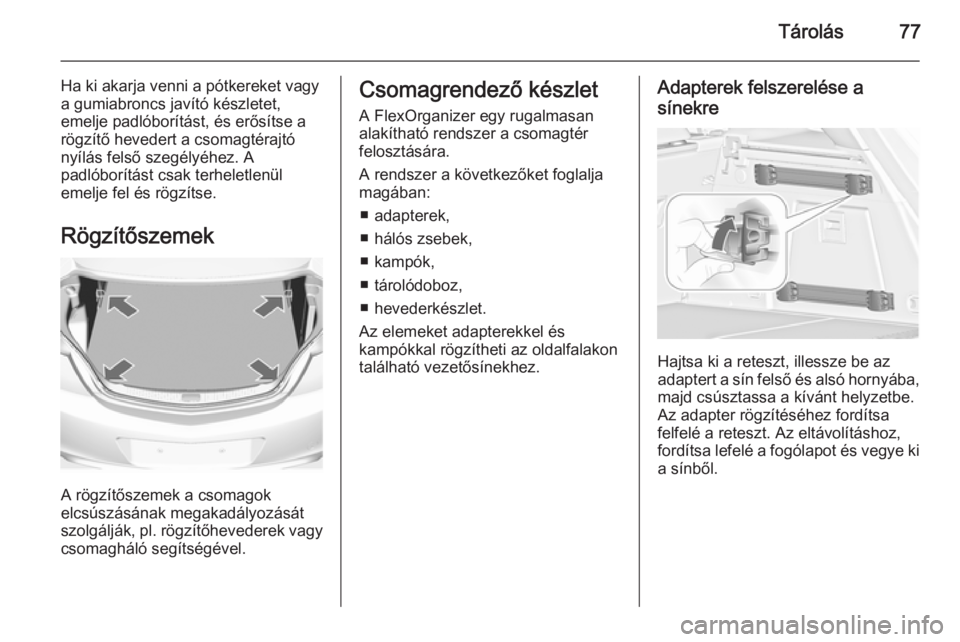

Ha ki akarja venni a pótkereket vagy
a gumiabroncs javító készletet,
emelje padlóborítást, és erősítse a
rögzítő hevedert a csomagtérajtó
nyílás felső szegélyéhez. A
padlóborítást csak terheletlenül
emelje fel és rögzítse.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet
A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
■ adapterek,
■ hálós zsebek,
■ kampók,
■ tárolódoboz,
■ hevederkészlet.
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.Adapterek felszerelése a
sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Az eltávolításhoz,
fordítsa lefelé a fogólapot és vegye ki a sínből.

78Tárolás

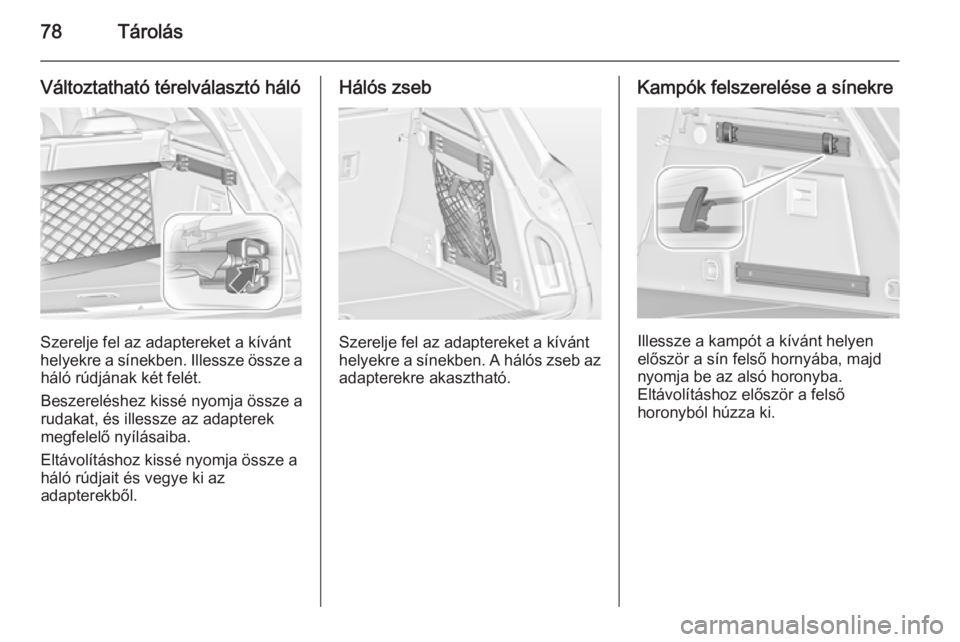

Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.
Kampók felszerelése a sínekre
Illessze a kampót a kívánt helyen
először a sín felső hornyába, majd nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.
