OPEL INSIGNIA 2014 Manuale di uso e manutenzione (in Italian)

Cura del veicolo279

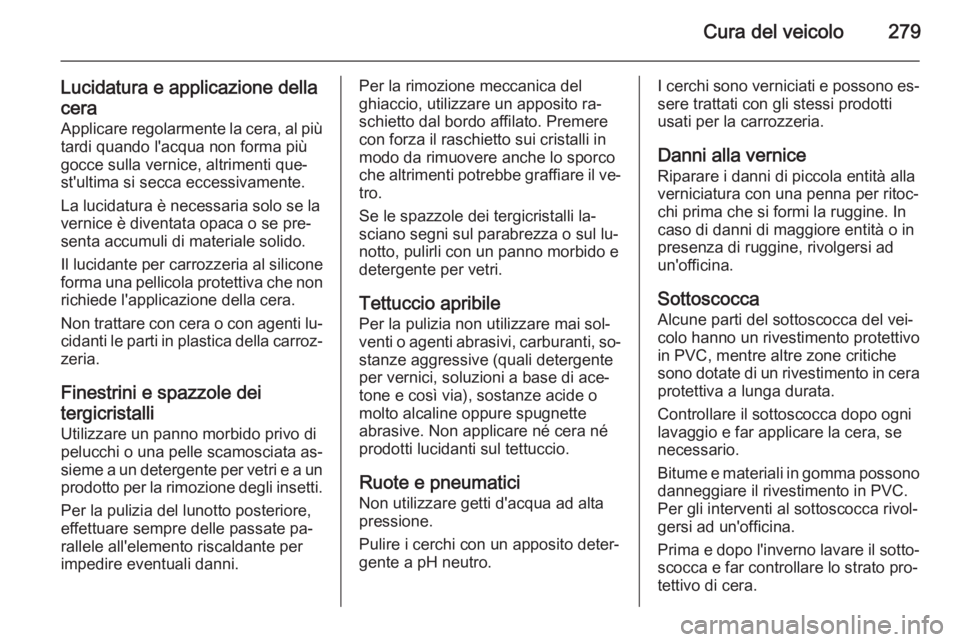

Lucidatura e applicazione della
cera Applicare regolarmente la cera, al più tardi quando l'acqua non forma piùgocce sulla vernice, altrimenti que‐
st'ultima si secca eccessivamente.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se pre‐
senta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti lu‐ cidanti le parti in plastica della carroz‐
zeria.
Finestrini e spazzole dei
tergicristalli Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata as‐
sieme a un detergente per vetri e a un prodotto per la rimozione degli insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate pa‐
rallele all'elemento riscaldante per
impedire eventuali danni.Per la rimozione meccanica del
ghiaccio, utilizzare un apposito ra‐
schietto dal bordo affilato. Premere con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco
che altrimenti potrebbe graffiare il ve‐ tro.
Se le spazzole dei tergicristalli la‐
sciano segni sul parabrezza o sul lu‐
notto, pulirli con un panno morbido e
detergente per vetri.
Tettuccio apribile Per la pulizia non utilizzare mai sol‐
venti o agenti abrasivi, carburanti, so‐
stanze aggressive (quali detergente
per vernici, soluzioni a base di ace‐
tone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive. Non applicare né cera né
prodotti lucidanti sul tettuccio.
Ruote e pneumatici
Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.I cerchi sono verniciati e possono es‐ sere trattati con gli stessi prodotti
usati per la carrozzeria.
Danni alla vernice
Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca Alcune parti del sottoscocca del vei‐
colo hanno un rivestimento protettivo
in PVC, mentre altre zone critiche
sono dotate di un rivestimento in cera
protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato pro‐
tettivo di cera.

280Cura del veicolo

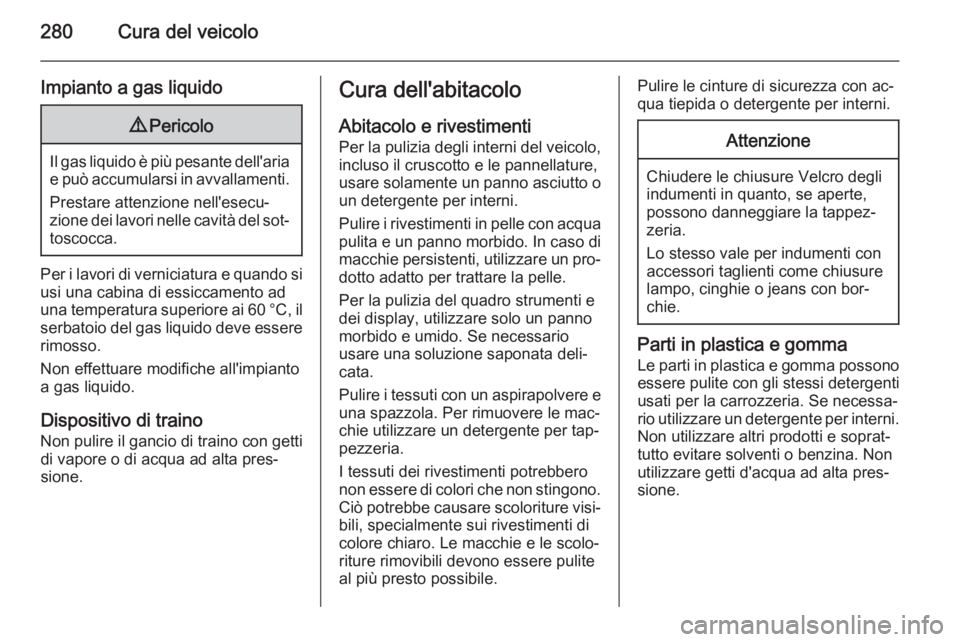

Impianto a gas liquido9Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del sot‐
toscocca.
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non effettuare modifiche all'impianto
a gas liquido.
Dispositivo di traino
Non pulire il gancio di traino con getti di vapore o di acqua ad alta pres‐
sione.
Cura dell'abitacolo
Abitacolo e rivestimenti
Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua pulita e un panno morbido. In caso dimacchie persistenti, utilizzare un pro‐ dotto adatto per trattare la pelle.
Per la pulizia del quadro strumenti e
dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐ cata.
Pulire i tessuti con un aspirapolvere e
una spazzola. Per rimuovere le mac‐
chie utilizzare un detergente per tap‐ pezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐ bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.Pulire le cinture di sicurezza con ac‐
qua tiepida o detergente per interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte, possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con bor‐
chie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti e soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

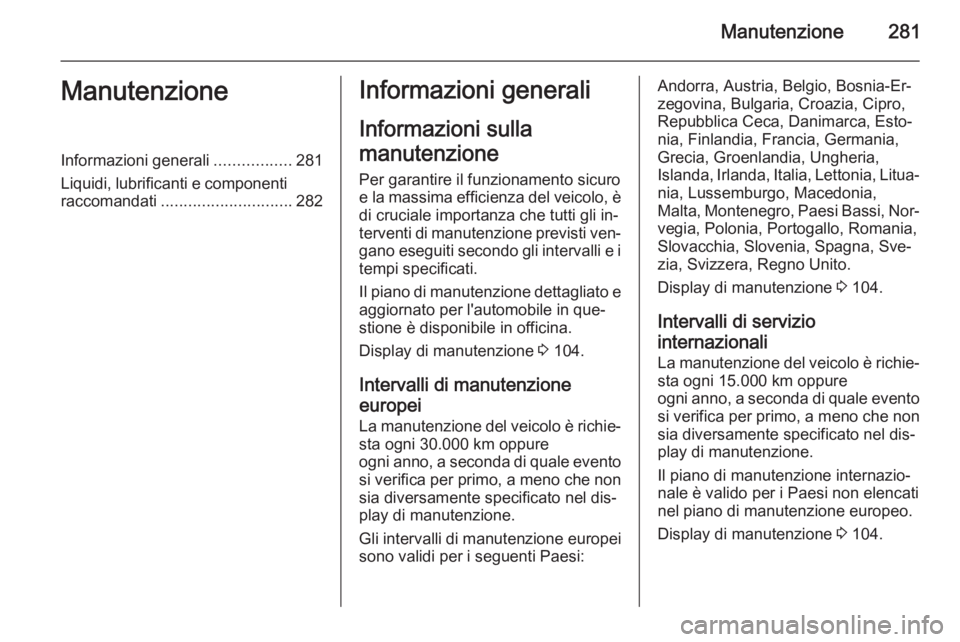

Manutenzione281ManutenzioneInformazioni generali.................281
Liquidi, lubrificanti e componenti
raccomandati ............................. 282Informazioni generali
Informazioni sulla
manutenzione Per garantire il funzionamento sicuro
e la massima efficienza del veicolo, è di cruciale importanza che tutti gli in‐
terventi di manutenzione previsti ven‐
gano eseguiti secondo gli intervalli e i
tempi specificati.
Il piano di manutenzione dettagliato e
aggiornato per l'automobile in que‐
stione è disponibile in officina.
Display di manutenzione 3 104.
Intervalli di manutenzione
europei
La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non sia diversamente specificato nel dis‐
play di manutenzione.
Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:Andorra, Austria, Belgio, Bosnia-Er‐
zegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐ nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia, Litua‐
nia, Lussemburgo, Macedonia,
Malta, Montenegro, Paesi Bassi, Nor‐
vegia, Polonia, Portogallo, Romania,
Slovacchia, Slovenia, Spagna, Sve‐
zia, Svizzera, Regno Unito.
Display di manutenzione 3 104.
Intervalli di servizio
internazionali
La manutenzione del veicolo è richie‐ sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non sia diversamente specificato nel dis‐
play di manutenzione.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 104.

282Manutenzione

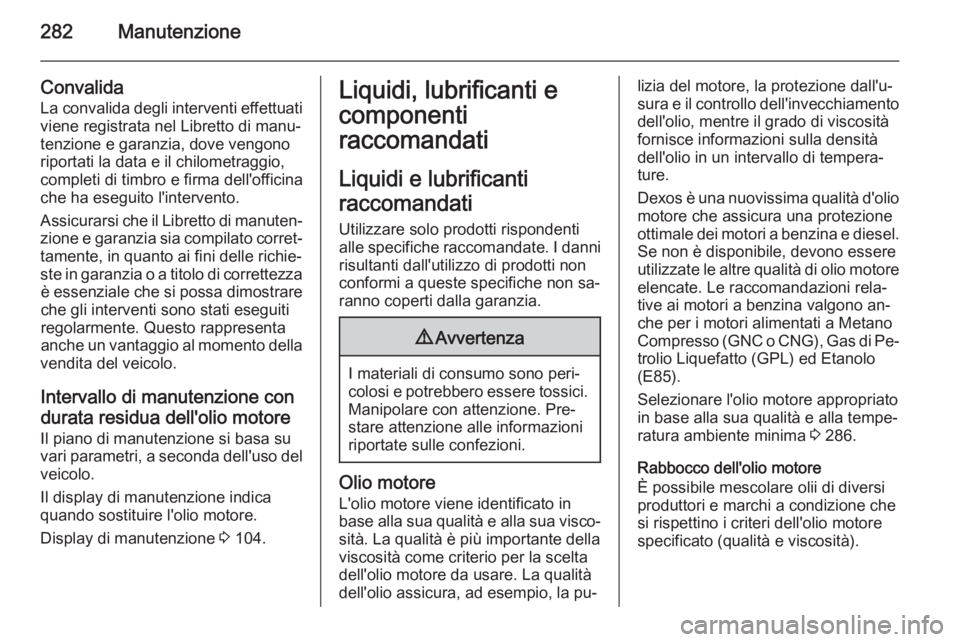

Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia, dove vengono riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della
vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore Il piano di manutenzione si basa su
vari parametri, a seconda dell'uso del
veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 104.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati Utilizzare solo prodotti rispondenti
alle specifiche raccomandate. I danni risultanti dall'utilizzo di prodotti non
conformi a queste specifiche non sa‐
ranno coperti dalla garanzia.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio assicura, ad esempio, la pu‐
lizia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento dell'olio, mentre il grado di viscosità
fornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è una nuovissima qualità d'olio motore che assicura una protezione
ottimale dei motori a benzina e diesel.
Se non è disponibile, devono essere
utilizzate le altre qualità di olio motore
elencate. Le raccomandazioni rela‐
tive ai motori a benzina valgono an‐
che per i motori alimentati a Metano
Compresso (GNC o CNG), Gas di Pe‐ trolio Liquefatto (GPL) ed Etanolo
(E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 286.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).

Manutenzione283

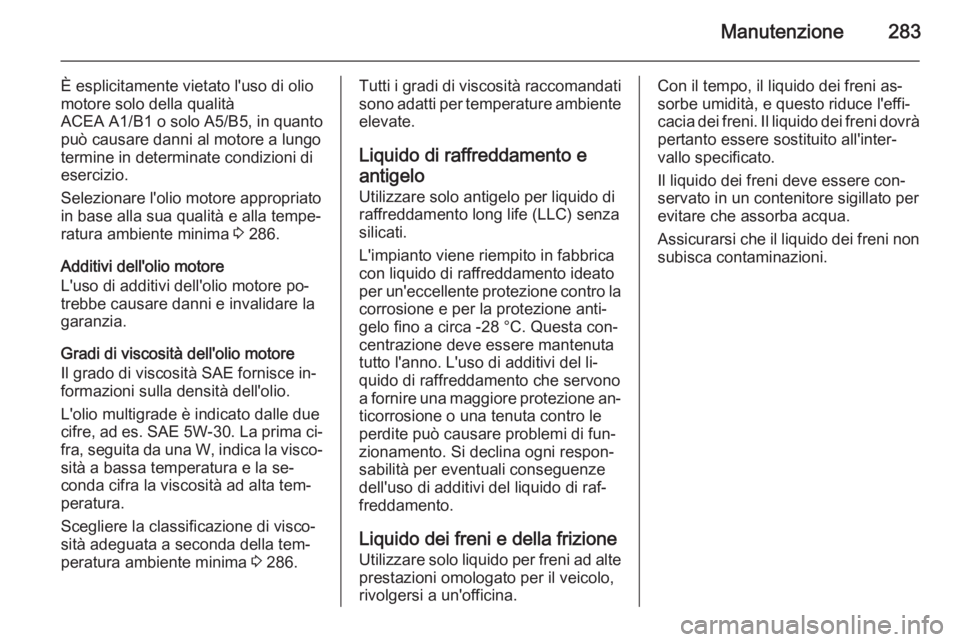

È esplicitamente vietato l'uso di olio
motore solo della qualità
ACEA A1/B1 o solo A5/B5, in quanto
può causare danni al motore a lungo
termine in determinate condizioni di
esercizio.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 286.
Additivi dell'olio motore
L'uso di additivi dell'olio motore po‐
trebbe causare danni e invalidare la
garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrade è indicato dalle due
cifre, ad es. SAE 5W-30. La prima ci‐
fra, seguita da una W, indica la visco‐
sità a bassa temperatura e la se‐
conda cifra la viscosità ad alta tem‐
peratura.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐
peratura ambiente minima 3 286.Tutti i gradi di viscosità raccomandati
sono adatti per temperature ambienteelevate.
Liquido di raffreddamento e
antigelo Utilizzare solo antigelo per liquido diraffreddamento long life (LLC) senza
silicati.
L'impianto viene riempito in fabbrica
con liquido di raffreddamento ideato
per un'eccellente protezione contro la
corrosione e per la protezione anti‐
gelo fino a circa -28 °C. Questa con‐
centrazione deve essere mantenuta
tutto l'anno. L'uso di additivi del li‐
quido di raffreddamento che servono a fornire una maggiore protezione an‐ ticorrosione o una tenuta contro le
perdite può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di additivi del liquido di raf‐
freddamento.
Liquido dei freni e della frizione Utilizzare solo liquido per freni ad alteprestazioni omologato per il veicolo,
rivolgersi a un'officina.Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà
pertanto essere sostituito all'inter‐
vallo specificato.
Il liquido dei freni deve essere con‐
servato in un contenitore sigillato per
evitare che assorba acqua.
Assicurarsi che il liquido dei freni non subisca contaminazioni.

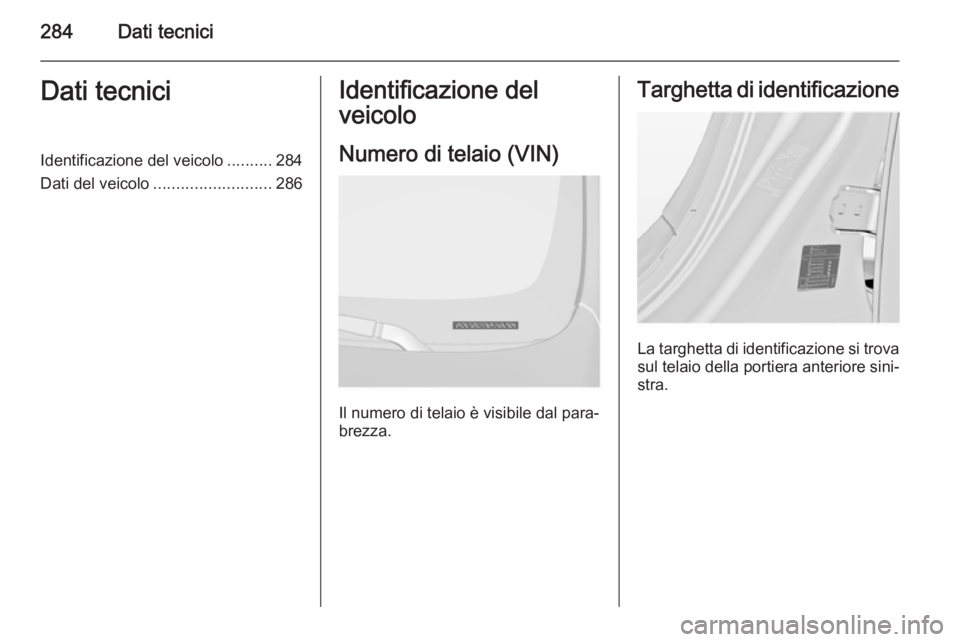

284Dati tecniciDati tecniciIdentificazione del veicolo..........284
Dati del veicolo .......................... 286Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio è visibile dal para‐
brezza.

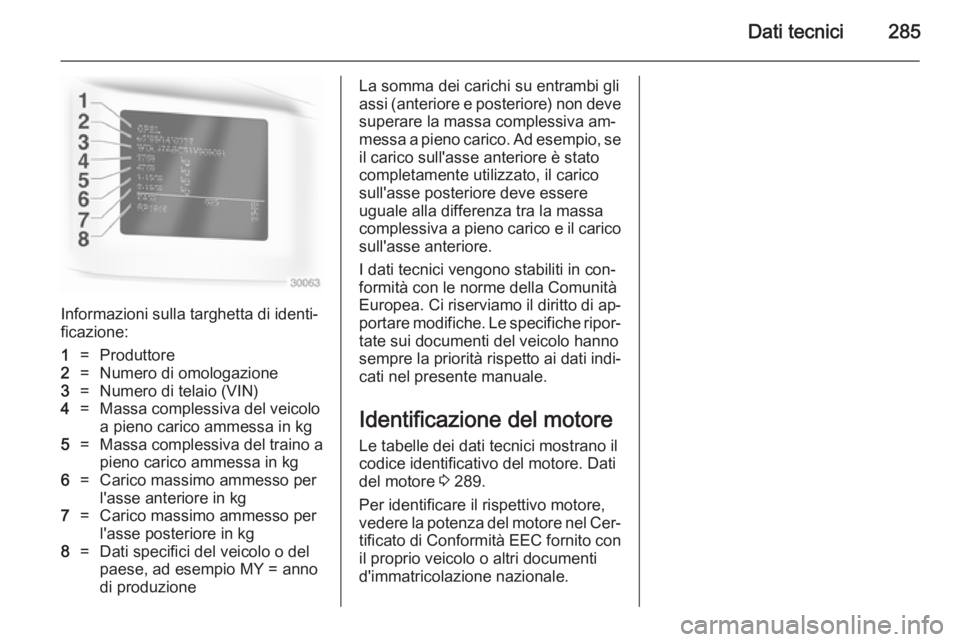

Targhetta di identificazione
La targhetta di identificazione si trova sul telaio della portiera anteriore sini‐
stra.

Dati tecnici285
Informazioni sulla targhetta di identi‐
ficazione:
1=Produttore2=Numero di omologazione3=Numero di telaio (VIN)4=Massa complessiva del veicolo
a pieno carico ammessa in kg5=Massa complessiva del traino a pieno carico ammessa in kg6=Carico massimo ammesso per
l'asse anteriore in kg7=Carico massimo ammesso per
l'asse posteriore in kg8=Dati specifici del veicolo o del
paese, ad esempio MY = anno
di produzioneLa somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il carico
sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 289.
Per identificare il rispettivo motore,
vedere la potenza del motore nel Cer‐
tificato di Conformità EEC fornito con
il proprio veicolo o altri documenti
d'immatricolazione nazionale.

286Dati tecniciDati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo Qualità dell'olio motore richiestaTutti i paesi europei
(tranne Bielorussia, Moldavia, Russia, Serbia, Turchia)
Solo Israele
Qualità dell'olio
motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1––✔–dexos 2✔✔–✔
Qualora non sia disponibile olio di qualità Dexos si può utilizzare massimo 1 litro di olio motore di qualità ACEA C3 una
volta tra un cambio d'olio e l'altro.
Viscosità dell'olio motore
Tutti i paesi europei e Israele
(tranne Bielorussia, Moldavia, Russia, Serbia, Turchia)Temperatura ambienteMotori a benzina e dieselfino a -25 °CSAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40

Dati tecnici287

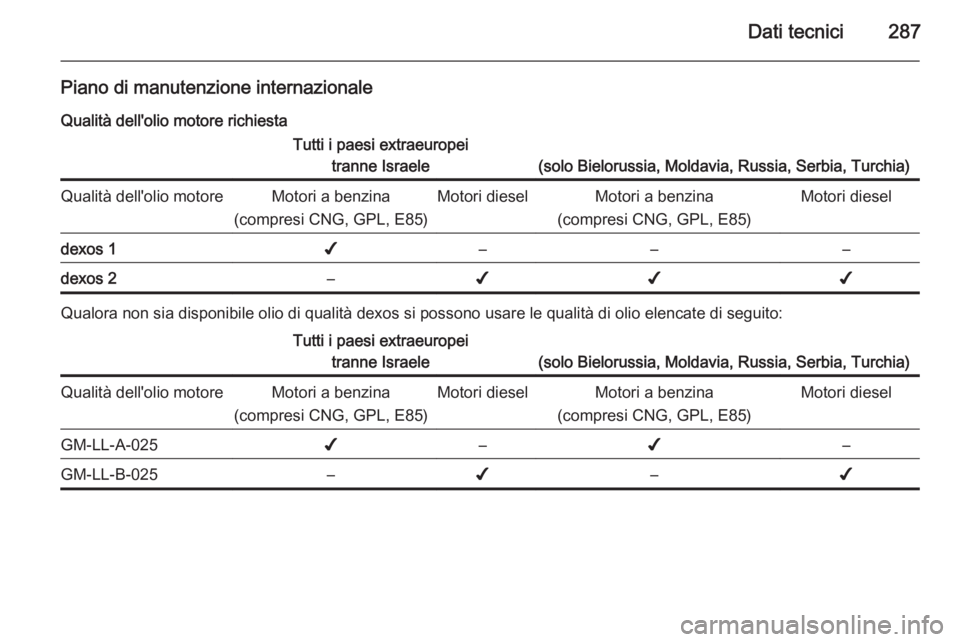

Piano di manutenzione internazionaleQualità dell'olio motore richiestaTutti i paesi extraeuropei tranne Israele
(solo Bielorussia, Moldavia, Russia, Serbia, Turchia)
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1✔–––dexos 2–✔✔✔
Qualora non sia disponibile olio di qualità dexos si possono usare le qualità di olio elencate di seguito:
Tutti i paesi extraeuropei tranne Israele
(solo Bielorussia, Moldavia, Russia, Serbia, Turchia)
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieselGM-LL-A-025✔–✔–GM-LL-B-025–✔–✔

288Dati tecnici
Tutti i paesi extraeuropeitranne Israele
(solo Bielorussia, Moldavia, Russia, Serbia, Turchia)
Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselMotori a benzina
(compresi CNG, GPL, E85)Motori dieselACEA A3/B3✔–✔–ACEA A3/B4✔✔✔✔ACEA-C3✔✔✔✔API SM✔–✔–Risparmio delle risorse
API SN✔–✔–
Viscosità dell'olio motore
Tutti i paesi extraeuropei (tranne Israele),
compresa Bielorussia, Moldavia, Russia, Serbia, TurchiaTemperatura ambienteMotori a benzina e dieselfino a -25 °CSAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40fino a -20 °CSAE 10W-30 1)
o SAE 10W-40 1)1)
Consentito, ma è raccomandato l'utilizzo di SAE 5W-30 o SAE 5W-40 con qualità dexos.
