Spremište69

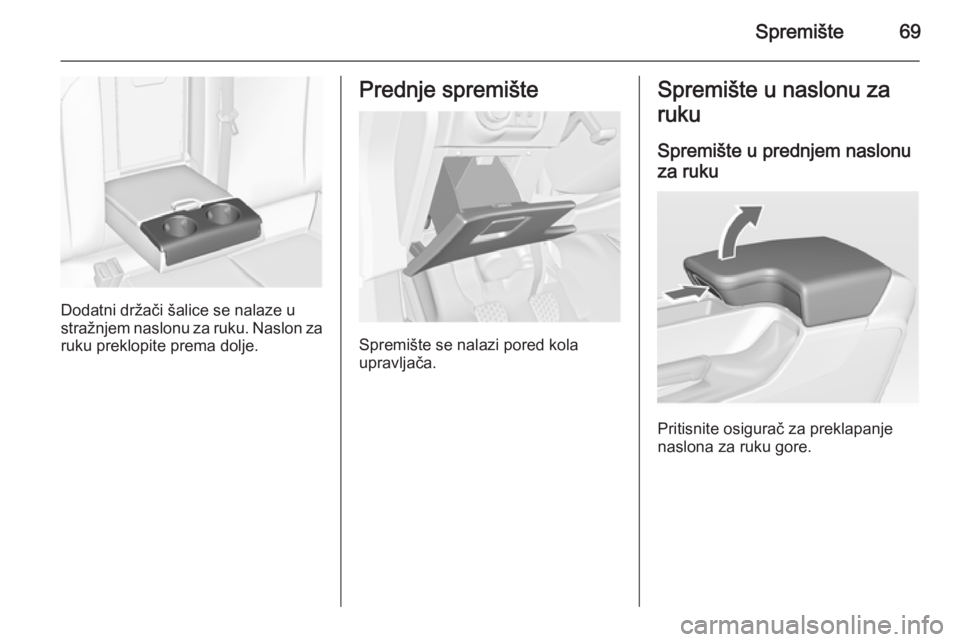

Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite prema dolje.
Prednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište u naslonu za
ruku
Spremište u prednjem naslonu za ruku
Pritisnite osigurač za preklapanje
naslona za ruku gore.

70Spremište

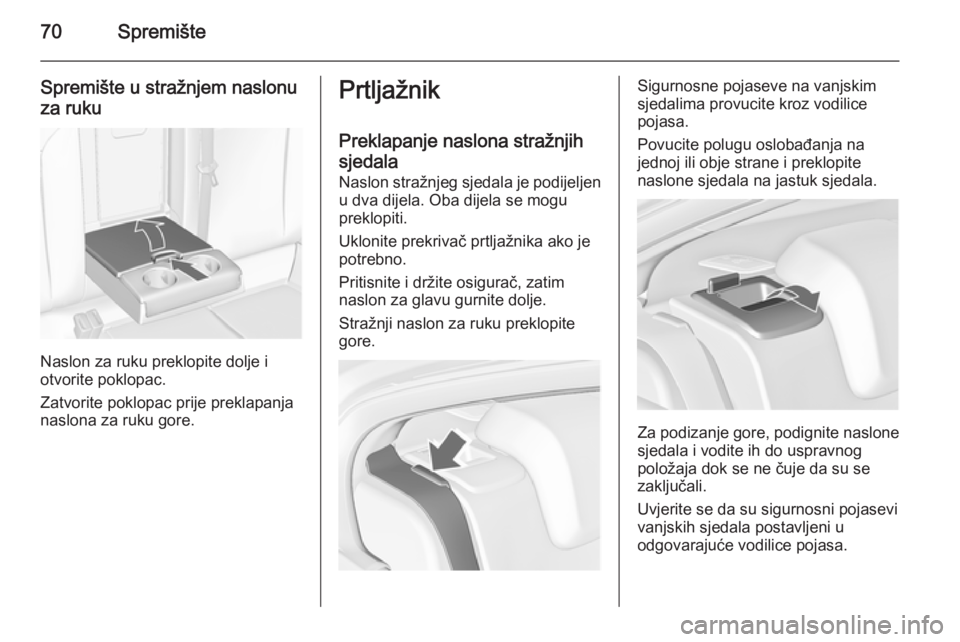

Spremište u stražnjem naslonu
za ruku
Naslon za ruku preklopite dolje i
otvorite poklopac.
Zatvorite poklopac prije preklapanja
naslona za ruku gore.
Prtljažnik
Preklapanje naslona stražnjih
sjedala
Naslon stražnjeg sjedala je podijeljen u dva dijela. Oba dijela se mogu
preklopiti.
Uklonite prekrivač prtljažnika ako je potrebno.
Pritisnite i držite osigurač, zatim
naslon za glavu gurnite dolje.
Stražnji naslon za ruku preklopite
gore.Sigurnosne pojaseve na vanjskim
sjedalima provucite kroz vodilice
pojasa.
Povucite polugu oslobađanja na
jednoj ili obje strane i preklopite
naslone sjedala na jastuk sjedala.
Za podizanje gore, podignite naslone sjedala i vodite ih do uspravnog
položaja dok se ne čuje da su se zaključali.
Uvjerite se da su sigurnosni pojasevi
vanjskih sjedala postavljeni u
odgovarajuće vodilice pojasa.

Spremište71

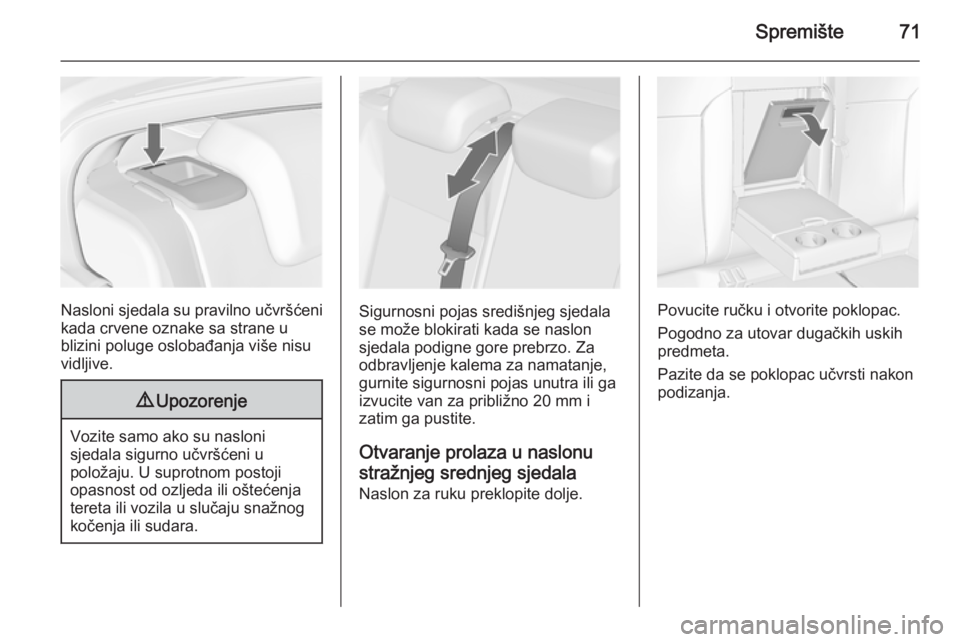

Nasloni sjedala su pravilno učvršćeni
kada crvene oznake sa strane u
blizini poluge oslobađanja više nisu
vidljive.
9 Upozorenje
Vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju snažnog
kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje, gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Otvaranje prolaza u naslonu stražnjeg srednjeg sjedala
Naslon za ruku preklopite dolje.Povucite ručku i otvorite poklopac.
Pogodno za utovar dugačkih uskih
predmeta.
Pazite da se poklopac učvrsti nakon
podizanja.

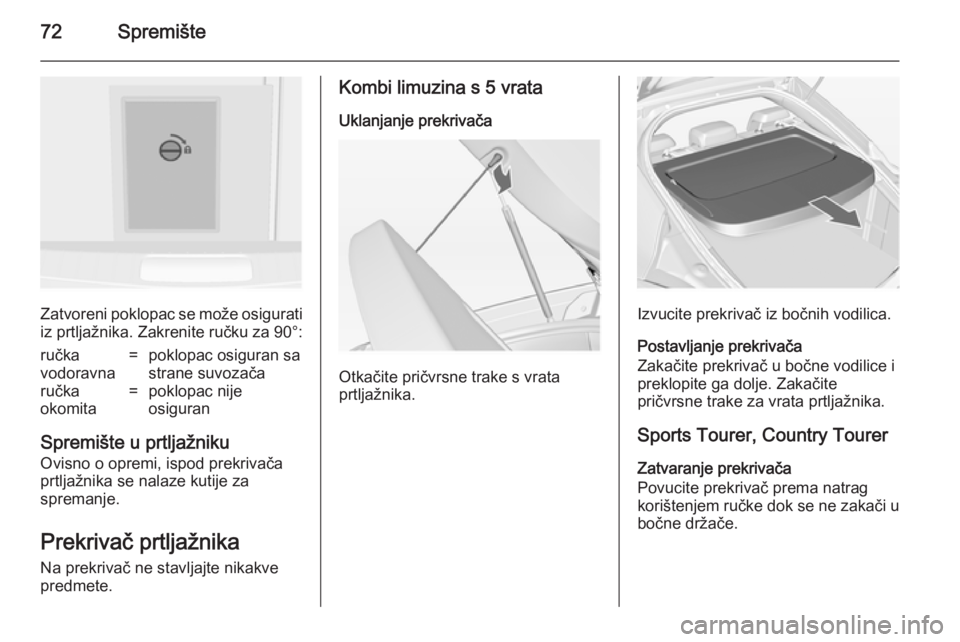

72Spremište
Zatvoreni poklopac se može osigurati
iz prtljažnika. Zakrenite ručku za 90°:
ručka
vodoravna=poklopac osiguran sa
strane suvozačaručka
okomita=poklopac nije
osiguran
Spremište u prtljažniku
Ovisno o opremi, ispod prekrivača prtljažnika se nalaze kutije za
spremanje.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Kombi limuzina s 5 vrata
Uklanjanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.
Izvucite prekrivač iz bočnih vodilica.
Postavljanje prekrivača
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake za vrata prtljažnika.
Sports Tourer, Country Tourer Zatvaranje prekrivača
Povucite prekrivač prema natrag
korištenjem ručke dok se ne zakači u
bočne držače.

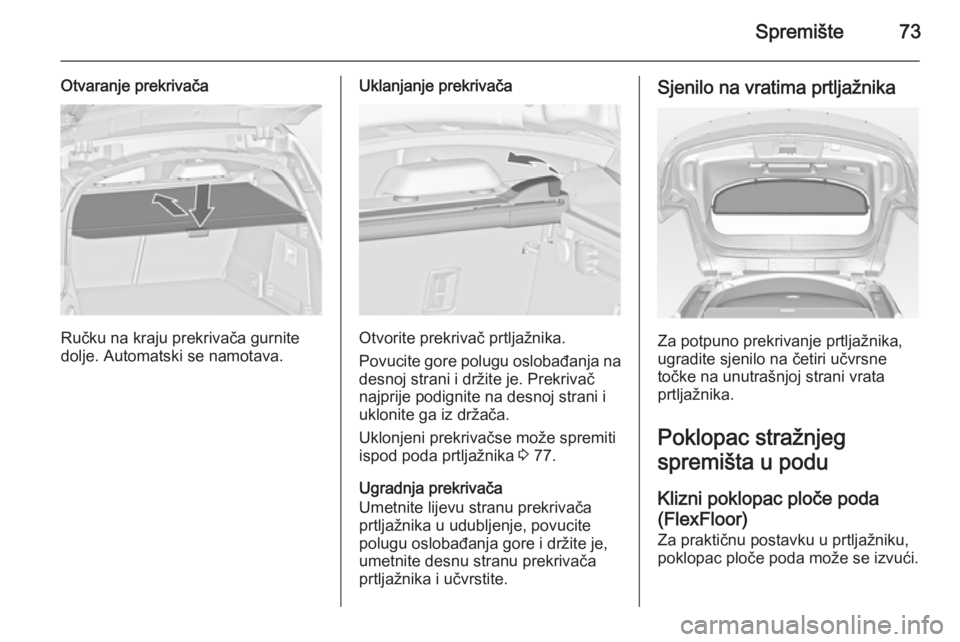

Spremište73
Otvaranje prekrivača
Ručku na kraju prekrivača gurnite
dolje. Automatski se namotava.
Uklanjanje prekrivača
Otvorite prekrivač prtljažnika.
Povucite gore polugu oslobađanja na
desnoj strani i držite je. Prekrivač
najprije podignite na desnoj strani i
uklonite ga iz držača.
Uklonjeni prekrivačse može spremiti
ispod poda prtljažnika 3 77.
Ugradnja prekrivača
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je,
umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Sjenilo na vratima prtljažnika
Za potpuno prekrivanje prtljažnika,
ugradite sjenilo na četiri učvrsne
točke na unutrašnjoj strani vrata
prtljažnika.
Poklopac stražnjeg
spremišta u podu
Klizni poklopac ploče poda (FlexFloor) Za praktičnu postavku u prtljažniku,poklopac ploče poda može se izvući.

74Spremište

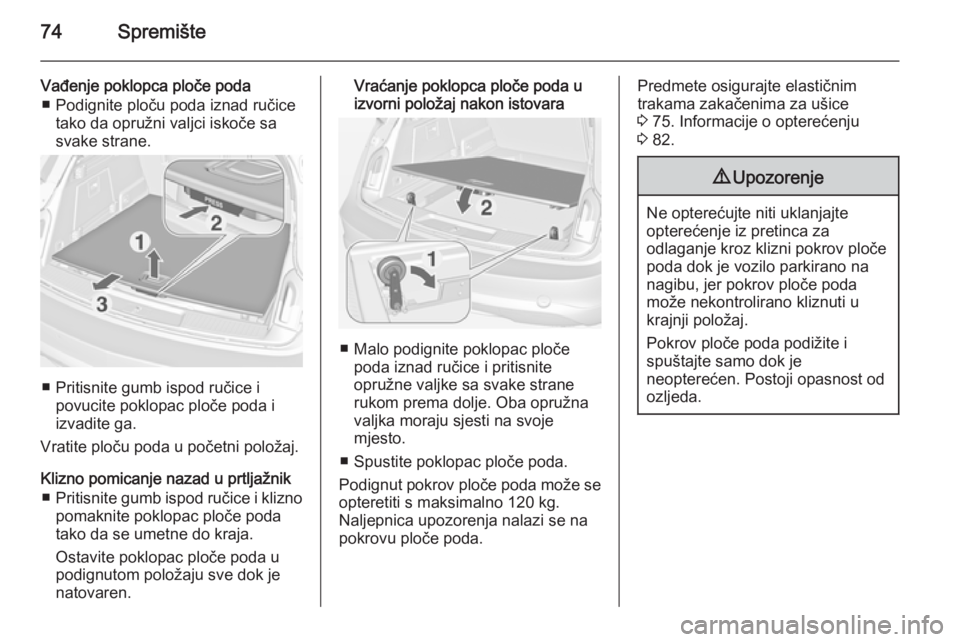

Vađenje poklopca ploče poda■ Podignite ploču poda iznad ručice tako da opružni valjci iskoče sa
svake strane.
■ Pritisnite gumb ispod ručice i
povucite poklopac ploče poda iizvadite ga.
Vratite ploču poda u početni položaj.
Klizno pomicanje nazad u prtljažnik ■ Pritisnite gumb ispod ručice i klizno
pomaknite poklopac ploče poda
tako da se umetne do kraja.
Ostavite poklopac ploče poda u
podignutom položaju sve dok je
natovaren.
Vraćanje poklopca ploče poda u izvorni položaj nakon istovara
■ Malo podignite poklopac ploče poda iznad ručice i pritisnite
opružne valjke sa svake strane
rukom prema dolje. Oba opružna
valjka moraju sjesti na svoje
mjesto.
■ Spustite poklopac ploče poda.
Podignut pokrov ploče poda može se
opteretiti s maksimalno 120 kg.
Naljepnica upozorenja nalazi se na
pokrovu ploče poda.
Predmete osigurajte elastičnim
trakama zakačenima za ušice
3 75. Informacije o opterećenju
3 82.9 Upozorenje
Ne opterećujte niti uklanjajte
opterećenje iz pretinca za
odlaganje kroz klizni pokrov ploče
poda dok je vozilo parkirano na
nagibu, jer pokrov ploče poda
može nekontrolirano kliznuti u
krajnji položaj.
Pokrov ploče poda podižite i
spuštajte samo dok je
neopterećen. Postoji opasnost od
ozljeda.

Spremište75

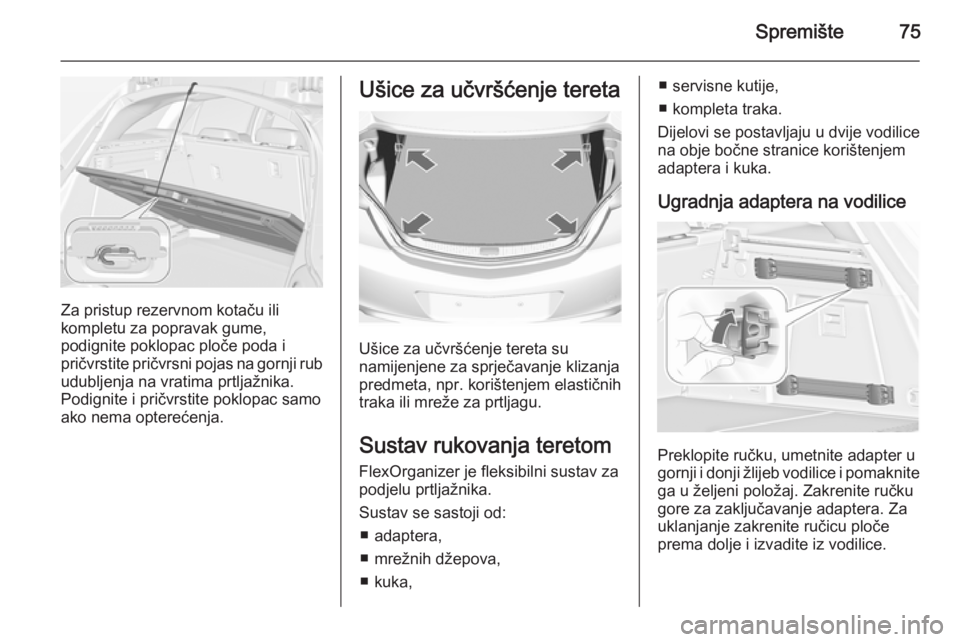

Za pristup rezervnom kotaču ili
kompletu za popravak gume,
podignite poklopac ploče poda i
pričvrstite pričvrsni pojas na gornji rub
udubljenja na vratima prtljažnika.
Podignite i pričvrstite poklopac samo
ako nema opterećenja.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom
FlexOrganizer je fleksibilni sustav za podjelu prtljažnika.
Sustav se sastoji od: ■ adaptera,
■ mrežnih džepova,
■ kuka,
■ servisne kutije,
■ kompleta traka.
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje zakrenite ručicu ploče
prema dolje i izvadite iz vodilice.

76Spremište

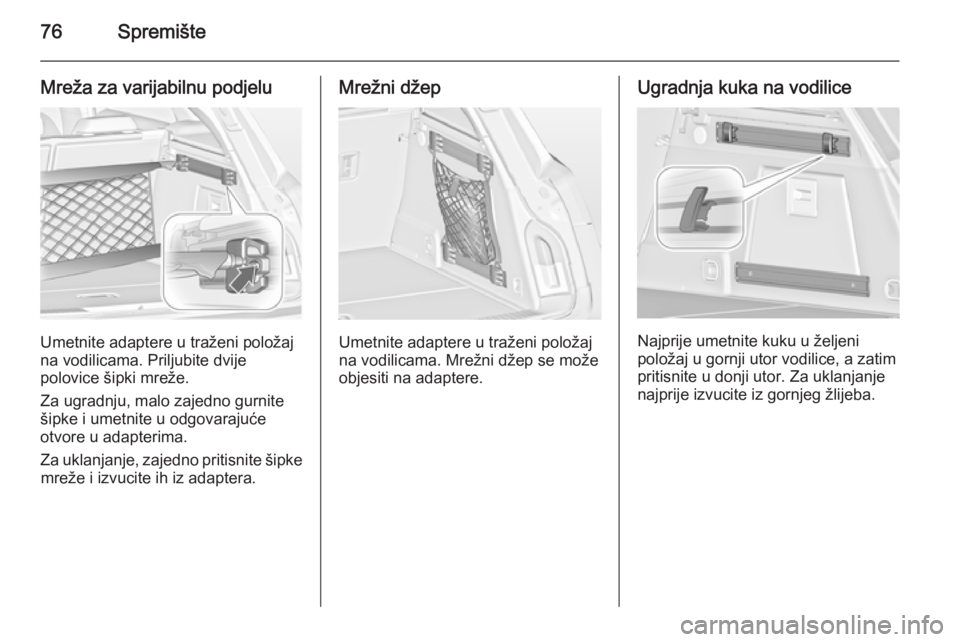

Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji utor vodilice, a zatim
pritisnite u donji utor. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.

Spremište77

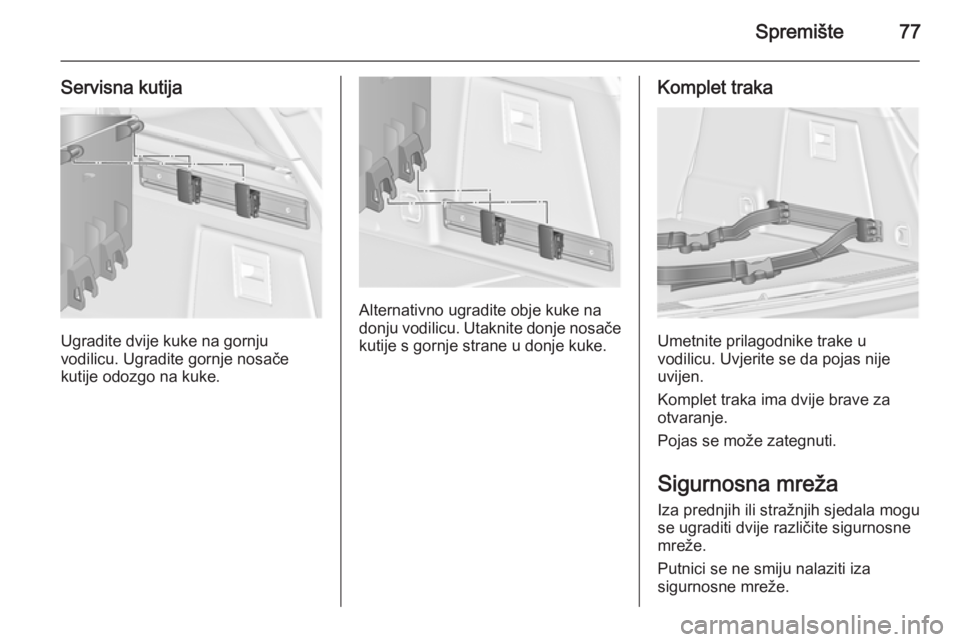

Servisna kutija
Ugradite dvije kuke na gornju
vodilicu. Ugradite gornje nosače
kutije odozgo na kuke.
Alternativno ugradite obje kuke na
donju vodilicu. Utaknite donje nosače kutije s gornje strane u donje kuke.
Komplet traka
Umetnite prilagodnike trake u
vodilicu. Uvjerite se da pojas nije
uvijen.
Komplet traka ima dvije brave za
otvaranje.
Pojas se može zategnuti.
Sigurnosna mreža Iza prednjih ili stražnjih sjedala mogu
se ugraditi dvije različite sigurnosne
mreže.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.

78Spremište

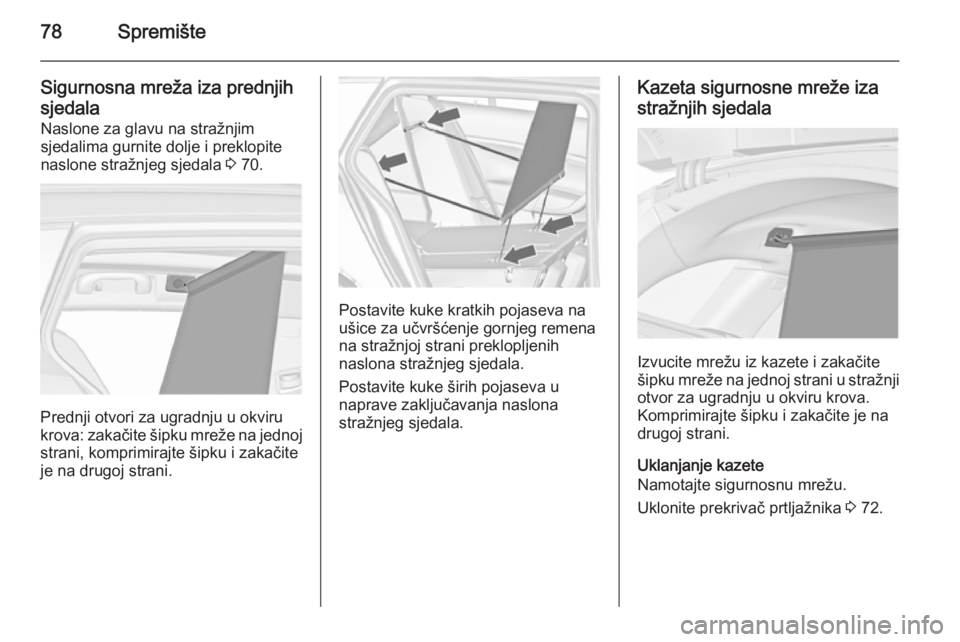

Sigurnosna mreža iza prednjih
sjedala
Naslone za glavu na stražnjim
sjedalima gurnite dolje i preklopite
naslone stražnjeg sjedala 3 70.
Prednji otvori za ugradnju u okviru
krova: zakačite šipku mreže na jednoj strani, komprimirajte šipku i zakačite
je na drugoj strani.
Postavite kuke kratkih pojaseva na
ušice za učvršćenje gornjeg remena
na stražnjoj strani preklopljenih
naslona stražnjeg sjedala.
Postavite kuke širih pojaseva u
naprave zaključavanja naslona
stražnjeg sjedala.
Kazeta sigurnosne mreže iza
stražnjih sjedala
Izvucite mrežu iz kazete i zakačite
šipku mreže na jednoj strani u stražnji
otvor za ugradnju u okviru krova.
Komprimirajte šipku i zakačite je na
drugoj strani.
Uklanjanje kazete
Namotajte sigurnosnu mrežu.
Uklonite prekrivač prtljažnika 3 72.
