OPEL INSIGNIA 2014 Savininko vadovas (in Lithuanian)

Sėdynės, atramos69
ISOFIX dydžio klasė ir sėdynės įrangaA – ISO/F3=Į priekį nukreipta vaiko tvirtinimo sistema, skirta didžiausiems vaikams 9–18 kg svorio klasėje.B – ISO/F2=Į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.B1 – ISO/F2X=Į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.C – ISO/R3=Į galą nukreipta vaiko tvirtinimo sistema, skirta iki 18 kg sveriantiems vaikams.D – ISO/R2=Į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 18 kg.E – ISO/R1=Į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams iki 13 kg svorio klasėje.

70Sėdynės, atramos„ISOFIX“ vaiko tvirtinimo
sistemos
Prie montavimo rėmų ISOFIX
pritvirtinkite patvirtintas ISOFIX vaiko
tvirtinimo sistemas. Konkretaus
automobilio ISOFIX vaiko tvirtinimo
sistemos padėtis lentelėje nurodo IL
3 67.
Vienu metu ant galinės sėdynės
galima įrengti ne daugiau nei dvi
ISOFIX vaiko tvirtinimo sistemas,
nors ir ne šalia viena kitos.
ISOFIX tvirtinimo laikytuvus nurodo
ISOFIX logotipas ant atlošo.
Viršutinio diržo laikiklio
tvirtinimo ąselės
Šiame automobilyje, galinių atlošų
galinėje dalyje arba srityje už galvos
atramų, įrengtos trys tvirtinimo kilpos.
Vaiko kėdutei skirtos viršutinio diržo
laikiklio tvirtinimo ąselės
pažymėtos : simboliu.
Atidarykite reikiamos tvirtinimo
ąselės gaubtelį, pažymėtą vaiko
kėdutės simboliu.
Be to, prie ISOFIX tvirtinimo priedų
pritvirtinkite viršutinio diržo laikiklį su
viršutinio diržo laikiklio tvirtinimo
ąselėmis. Diržas turi būti tarp dviejų
galvos atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF 3 67.

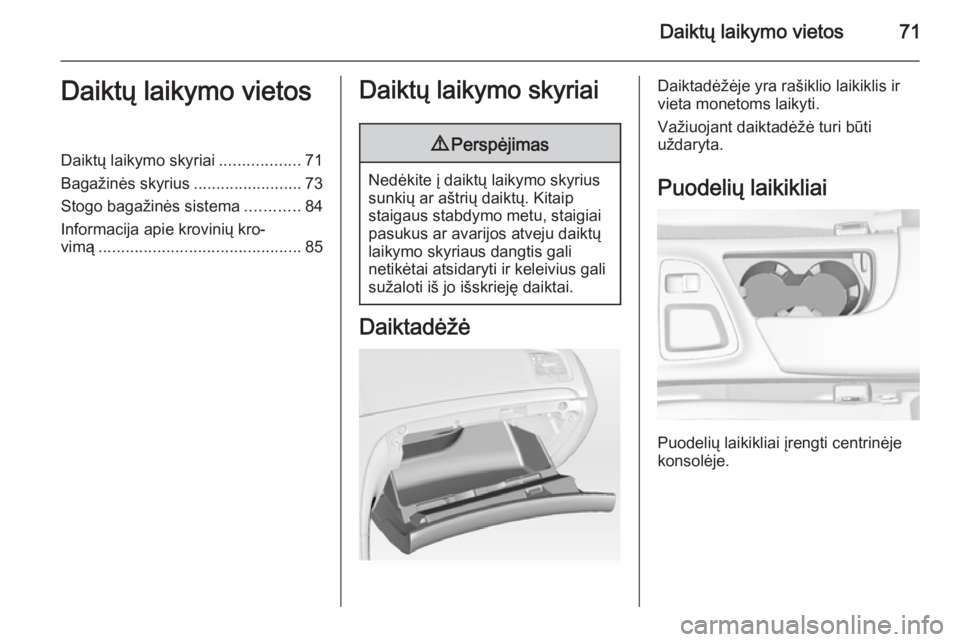

Daiktų laikymo vietos71Daiktų laikymo vietosDaiktų laikymo skyriai..................71
Bagažinės skyrius ........................73
Stogo bagažinės sistema ............84
Informacija apie krovinių kro‐
vimą ............................................. 85Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Daiktadėžė
Daiktadėžėje yra rašiklio laikiklis ir
vieta monetoms laikyti.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Puodelių laikikliai įrengti centrinėje
konsolėje.

72Daiktų laikymo vietos
Papildomi puodelių laikikliai įrengti
galiniame porankyje. Nulenkite
porankį žemyn.
Priekinis laikymo skyrelis
Laikymo skyrelis yra šalia vairo.
Laikymo vieta porankyje
Laikymo vieta priekiniameporankyje
Spausdami mygtuką atlenkite
porankį.

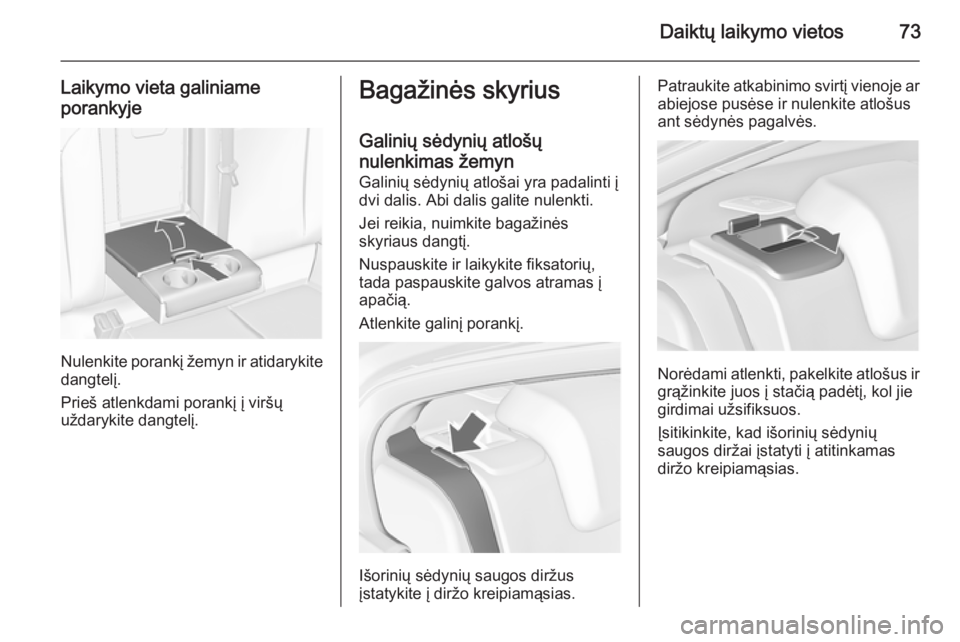

Daiktų laikymo vietos73
Laikymo vieta galiniame
porankyje
Nulenkite porankį žemyn ir atidarykite
dangtelį.
Prieš atlenkdami porankį į viršų
uždarykite dangtelį.
Bagažinės skyrius
Galinių sėdynių atlošų
nulenkimas žemyn
Galinių sėdynių atlošai yra padalinti į dvi dalis. Abi dalis galite nulenkti.
Jei reikia, nuimkite bagažinės
skyriaus dangtį.
Nuspauskite ir laikykite fiksatorių,
tada paspauskite galvos atramas į
apačią.
Atlenkite galinį porankį.
Išorinių sėdynių saugos diržus
įstatykite į diržo kreipiamąsias.
Patraukite atkabinimo svirtį vienoje ar
abiejose pusėse ir nulenkite atlošus
ant sėdynės pagalvės.
Norėdami atlenkti, pakelkite atlošus ir
grąžinkite juos į stačią padėtį, kol jie
girdimai užsifiksuos.
Įsitikinkite, kad išorinių sėdynių
saugos diržai įstatyti į atitinkamas diržo kreipiamąsias.

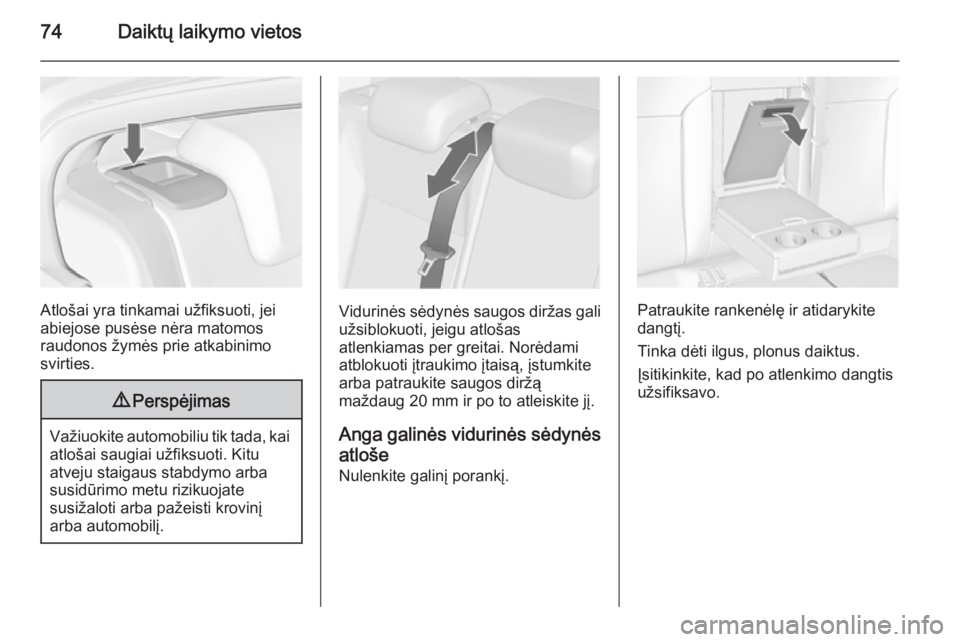

74Daiktų laikymo vietos
Atlošai yra tinkamai užfiksuoti, jei
abiejose pusėse nėra matomos
raudonos žymės prie atkabinimo svirties.
9 Perspėjimas
Važiuokite automobiliu tik tada, kai
atlošai saugiai užfiksuoti. Kitu
atveju staigaus stabdymo arba
susidūrimo metu rizikuojate
susižaloti arba pažeisti krovinį
arba automobilį.
Vidurinės sėdynės saugos diržas gali
užsiblokuoti, jeigu atlošas
atlenkiamas per greitai. Norėdami
atblokuoti įtraukimo įtaisą, įstumkite
arba patraukite saugos diržą
maždaug 20 mm ir po to atleiskite jį.
Anga galinės vidurinės sėdynėsatloše
Nulenkite galinį porankį.Patraukite rankenėlę ir atidarykite
dangtį.
Tinka dėti ilgus, plonus daiktus.
Įsitikinkite, kad po atlenkimo dangtis
užsifiksavo.

Daiktų laikymo vietos75
Uždarytas dangtis gali būti
apsaugotas iš bagažinės skyriaus
vidaus. Pasukite rankenėlę 90°:
ranke‐
nėlė
horizon‐
tali=dangtis apsaugotas iš
keleivio skyriaus pusėsranke‐
nėlė
vertikali=dangtis nėra
apsaugotas
Laikymo vieta bagažinės
skyriuje
Priklausomai nuo įrangos po
bagažinės skyriaus dangčiu gali būti
laikymo dėžės.
Bagažinės skyriaus
dangtis Ant gaubto nedėkite jokių daiktų.
5 durų hečbekas
Dangčio nuėmimas
Atkabinkite laikančiuosius diržus nuo
bagažinės durų.
Patraukite dangtį iš šoninių kreipiamųjų.
Dangčio uždėjimas
Užfiksuokite dangtį šoninėse
kreipiamosiose ir nulenkite žemyn.
Prie bagažinės durų pritvirtinkite
laikančiuosius diržus.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Dangčio uždarymas
Patraukite dangtį atgal už rankenėlės, kol jis užsikabins už šoninių laikiklių.

76Daiktų laikymo vietos
Dangčio atidarymas
Paspauskite rankenėlę dangčio gale.
Jis susivynios automatiškai.
Dangčio nuėmimas
Atidarykite bagažinės skyriaus
dangtį.
Patraukite atkabinimo svirtį dešinėje
pusėje į viršų ir laikykite. Pirmiausiai
pakelkite dangtį į dešinę ir išimkite iš
laikiklių.
Išimtą dangtį galima laikyti po
bagažinės skyriaus grindimis 3 80.
Dangčio uždėjimas
Kairiąją bagažinės skyriaus dangčio
pusę įstatykite į įdubą, patraukite
atkabinimo svirtį į viršų ir laikykite,
tada įstatykite dešiniąją bagažinės
skyriaus dangčio pusę ir užfiksuokite.
Užuolaida bagažinės duryse
Norėdami visiškai uždengti
bagažinės skyrių, pritvirtinkite
užuolaidą keturiuose tvirtinimo
taškuose vidinėje bagažinės durų
pusėje.

Daiktų laikymo vietos77Užpakalinės daiktų
laikymo vietos ant grindų
gaubtas
Stumdomas grindų dangtis
(„FlexFloor“) Kad būtų patogu pasirinkti krovinių
skyriaus išdėstymą, grindų dangtį
galima ištraukti.
Grindų dangčio ištraukimas ■ Šiek tiek pakelkite grindų dangtį už rankenos, kad kiekvienoje pusėje
spragtelėtų spyruokliniai voleliai.■ Nuspauskite po rankena esantį mygtuką ir ištraukite grindų dangtį,
kol jis susijungs.
Sudėkite krovinius esant tokiam bagažinės išdėstymui.
Įstatymas atgal į bagažinės skyrių ■ Spustelėkite mygtuką po rankena ir
įstumkite grindų dangtį, kad jis
galinėje padėtyje susijungtų.
Palikite apkrautą grindų dangtį
pakeltoje padėtyje.
Kaip iškrovus bagažą grąžinti
grindų dangtį į pradinę padėtį■ Paimkite už grindų dangčio rankenos ir šiek tiek pakelkite
dangtį, tada rankomis nuspauskite
abiejose pusėse esančius
spyruoklinius volelius. Abu
spyruokliniai voleliai turi susijungti
kitoje padėtyje.
■ Nuleiskite grindų dangtį.
Ant ištraukto grindų dangčio galima
dėti maks. 120 kg. Įspėjamasis
ženklas pavaizduotas ant grindų
dangčio.
Daiktus pritvirtinkite diržais prie ąselių
grindyse 3 78. Informacija apie
pakrovimą 3 85.9 Perspėjimas
Nepakraukite ir neiškraukite
skyriaus naudodami slankiojamą
grindų dangtį, kai automobilis yra

78Daiktų laikymo vietospastatytas ant šlaito, nes grindų
dangtis gali nevaldomai pasislinkti į galines padėtis.
Grindų dangtį aukštyn pakelti ar
žemyn nuleisti galima tik kai jis
neapkrautas. Kitaip kyla
susižalojimo pavojus.
Kad galėtumėte pasiekti atsarginį ratą
arba padangų remonto rinkinį,
pakelkite grindų dangtį ir prijunkite
fiksavimo dirželį prie bagažinės
išėmos viršutinio krašto. Dangtį
galima taip pakelti ir prijungti tik jei jis neapkrautas.
Ąselės grindyse
Ąselės yra skirtos daiktams tvirtinti,
kad šie neslidinėtų, pvz., naudojant tvirtinimo diržus arba tinklelį
kroviniams.
Krovinių valdymo sistema
FlexOrganizer yra lanksti sistema,
skirta bagažinės skyriui atskirti.
Sistema susideda iš: ■ adapterių,
■ prikabinamų kišenių,
■ kabliukų,
■ skirstymo dėžės,
■ diržų rinkinio.
Komponentai tvirtinami prie skersinių abiejuose šoniniuose skydeliuose
naudojant adapterius ir kabliukus.
Adapterių tvirtinimas prie skersinių
Atlenkite rankenėlės plokštelę, į
viršutinį ir apatinį skersinio griovelį
įstatykite adapterį ir pastumkite į
reikiamą padėtį. Rankenėlės
plokštelę pasukite į priekį ir
