Pleje af bilen239
2.Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerum
1. Frigør lampen med en skruetræk‐
ker og tag den ud.
2. Pres pæren ind mod klemmefje‐ deren med et let tryk, og tag den
ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Instrumentlys Få pærerne udskiftet af et værksted.

240Pleje af bilenElektrisk system
Sikringer Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrummet
■ i venstrestyrede biler i kabinen bag
opbevaringsrummet, henholdsvis i
højrestyrede biler bag handske‐
rummet
■ bag et dæksel i venstre side af last‐
rummet
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.

Pleje af bilen241
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.

242Pleje af bilen
Nr.Strømkreds1Gearkassestyreenhed2Motorstyreenhed3–4–5Tænding/gearkassestyreenhed/
motorstyreenhed6Vinduesviskere7–8Brændstofindsprøjtning/
tændingssystem9Brændstofindsprøjtning/ tændingssystem10Motorstyreenhed11Lambdasonde12Starter13Sensor for gasspjældsvarme14Lygter15BagrudeviskerNr.Strømkreds16Vakuumpumpe/luftmassemåler/
vand i brændstofsensor/jævn‐
strømstransformator17-18Adaptive Forward Lighting (AFL)19Adaptive Forward Lighting (AFL)20Brændstofpumpe21El-betjente ruder, bag22ABS23Styretøj med variabel servo24El-betjente ruder, foran25Stikdåser26ABS27Elektrisk parkeringsbremse28El-bagrude29Venstre el-indstilleligt sæde30Højre el-indstilleligt sædeNr.Strømkreds31Klimaanlæg32Karrosseristyreenhed33Sædevarme i forsæder34Soltag35Infotainment-system36–37Højre fjernlys38Venstre fjernlys39–40-41Vakuumpumpe42Køleventilator43Bilbatteri/jævnstrømstransfor‐
mator (kun i biler med stop/start-
system)44Forlygtevaskere45Køleventilator

Pleje af bilen243
Nr.Strømkreds46Klemme 87/hovedrelæ47Lambdasonde48Tågeforlygter49Højre nærlys50Venstre nærlys51Horn52Tændingen53Tænding/ventilerede forsæder54Tændingen55El-ruder/indfældelige sidespejle56Forrudevasker57-58–59Dieselbrændstofopvarmning/emissionskontrolsystem60Spejlvarme61SpejlvarmeNr.Strømkreds62-63Bagrudesensor64Adaptive Forward Lighting (AFL)65Ekstra pumpe (kun i biler med
stop/start-system)66Bagrudesprinkler67Brændstofsystem-styreenhed68–69Bilbatterisensor70Regnsensor71Bilbatterisensor
Efter udskiftning af defekte sikringer
skal låget til sikringsboksen lukkes og
trykkes fast.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsefligene sam‐
men, vip rummet ned og tag indsat‐
sen ud.

244Pleje af bilen
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet og tag
dækslet af.
Nr.Strømkreds1Infotainment-system/Info-
display2Karrosseristyreenhed3Karrosseristyreenhed4Infotainment-system/Info-
display5Infotainment-system/Info-
display6Lighter7Stikdåse8Karrosseristyreenhed9Karrosseristyreenhed10Karrosseristyreenhed11Kabineblæser12-13-14Diagnosestik15AirbagNr.Strømkreds16Centrallås/bagklap17Klimaanlæg18Transportsikring19Hukommelse20-21Instrumenter22Tændingen23Karrosseristyreenhed24Karrosseristyreenhed25-26Stikdåse i bagagerum
De el-indstillelige sæder, nr. 12 og 13,
er forsynet med overbelastningsbe‐ skyttelse. Kredsen lukkes igen efter
nedkøling.

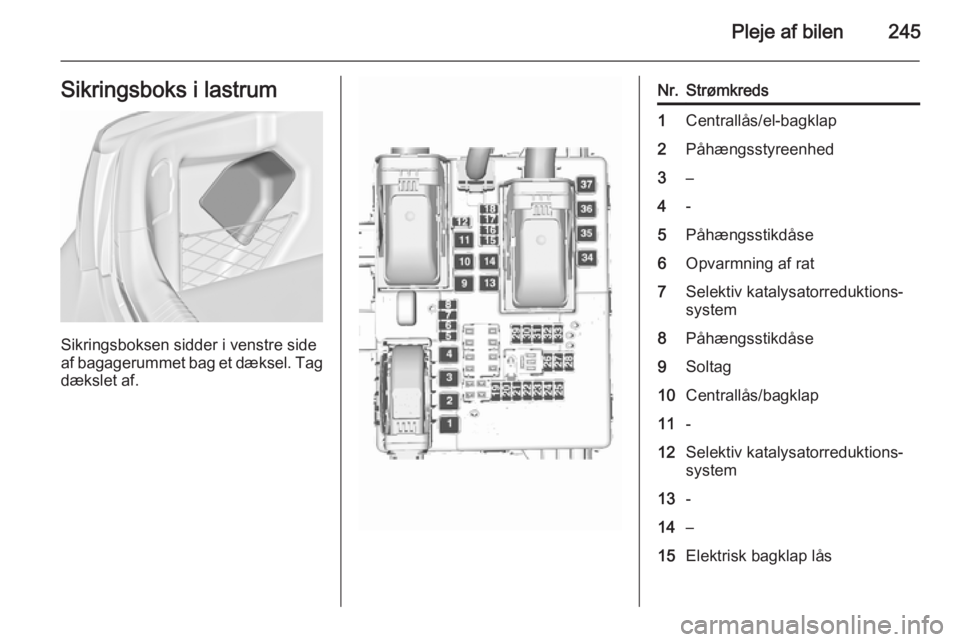

Pleje af bilen245Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel. Tag
dækslet af.
Nr.Strømkreds1Centrallås/el-bagklap2Påhængsstyreenhed3–4-5Påhængsstikdåse6Opvarmning af rat7Selektiv katalysatorreduktions-
system8Påhængsstikdåse9Soltag10Centrallås/bagklap11-12Selektiv katalysatorreduktions-
system13-14–15Elektrisk bagklap lås

246Pleje af bilen
Nr.Strømkreds16Klimaanlæg17Selektiv katalysatorreduktions-
system18Selektiv katalysatorreduktions-
system19Sideforhindrings-detektor20Sideforhindrings-detektor/venti‐
lerede forsæder21Aktivt dæmpningssystem/fjern‐
lysassistent/cruise control/
vejskiltassistent/vognbaneskift‐
advarsel/påhængsstyreenhed22Tyverialarm23Firehjulstræk/tyverialarm24-25-26-27-28–Nr.Strømkreds29Påhængsstyreenhed/transport‐
sikring30Sideforhindrings-detektor31-32-33-34Soltag35-36–37–Bilens værktøj
Værktøj
Biler med lappesæt
Værktøjet og bugseringskrogen er
anbragt sammen med dækreparati‐
onssættet i en værktøjskasse under
gulvafdækningen i lastrummet.

Pleje af bilen247
Biler med reservehjul
Donkraften med hjulnøgle, værktøjet,
en forlængerbolt til fastgørelse af et
ødelagt hjul og bugseringskrogen er
anbragt i en værktøjskasse under re‐
servehjulet i lastrummet. Reservehjul
3 258.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
Alle dækstørrelser er tilladt som vin‐
terdæk 3 290.
5-dørs hatchback, 4-dørs sedan, Sports TourerDækstørrelserne 205/60 R 16 og
235/45 R 18 egner sig kun som vin‐
terdæk.
Dækmærkning f.eks. 215/60 R 16 95 H215=dækbredde i mm60=tværsnitsforhold (forhold mel‐
lem dækkets højde og bredde) i %R=bæltetype: RadialRF=konstruktionstype: RunFlat16=fælgdiameter i tommer95=kodetal for bæreevne f.eks.: 95
svarer til 690 kgH=kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q=op til 160 km/tS=op til 180 km/tT=op til 190 km/tH=op til 210 km/tV=op til 240 km/tW=op til 270 km/t

248Pleje af bilen
Dæk med foreskrevetomløbsretning Dæk med foreskrevet omløbsretning
skal monteres, så de roterer i den rig‐
tige retning. Den korrekte omløbsret‐
ning vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk Dæktrykket skal kontrolleres mindsthver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke
reservehjulet. Det gælder også ved
biler med overvågningssystem for
dæktrykket.
Skru ventilhætten af.
Dæktryk 3 290.
Dæktrykmærkaten på rammen af
venstre fordør viser de originale dæk
og de tilsvarende dæktryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find drivaksel- og karrosseristil.2. Find motorens id-kode. Motordata
3 276.
3. Se de respektive dæk.
Dæktryktabellerne viser alle mulige dækkombinationer 3 290.
De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmelses‐
erklæringen, der følger med bilen, el‐
ler andre nationale registreringsdoku‐
menter.
Føreren er ansvarlig for korrekt ind‐
stilling af dæktryk.
