OPEL INSIGNIA 2015.5 Instruktionsbok

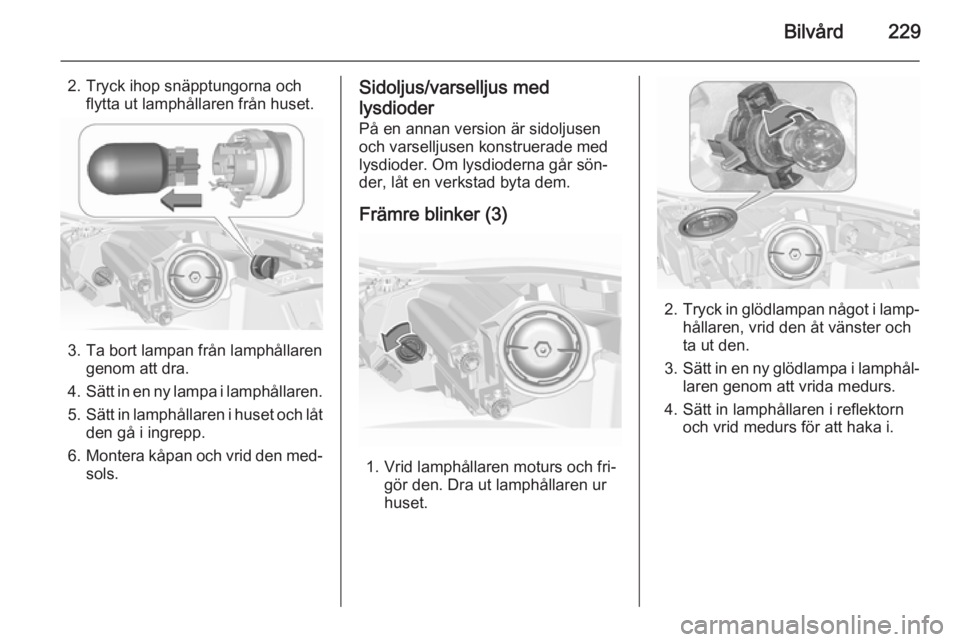

Bilvård229
2. Tryck ihop snäpptungorna ochflytta ut lamphållaren från huset.
3. Ta bort lampan från lamphållaren genom att dra.
4. Sätt in en ny lampa i lamphållaren.
5. Sätt in lamphållaren i huset och låt
den gå i ingrepp.
6. Montera kåpan och vrid den med‐
sols.
Sidoljus/varselljus med
lysdioder På en annan version är sidoljusen
och varselljusen konstruerade med
lysdioder. Om lysdioderna går sön‐
der, låt en verkstad byta dem.
Främre blinker (3)
1. Vrid lamphållaren moturs och fri‐ gör den. Dra ut lamphållaren ur
huset.
2. Tryck in glödlampan något i lamp‐
hållaren, vrid den åt vänster och
ta ut den.
3. Sätt in en ny glödlampa i lamphål‐
laren genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn och vrid medurs för att haka i.

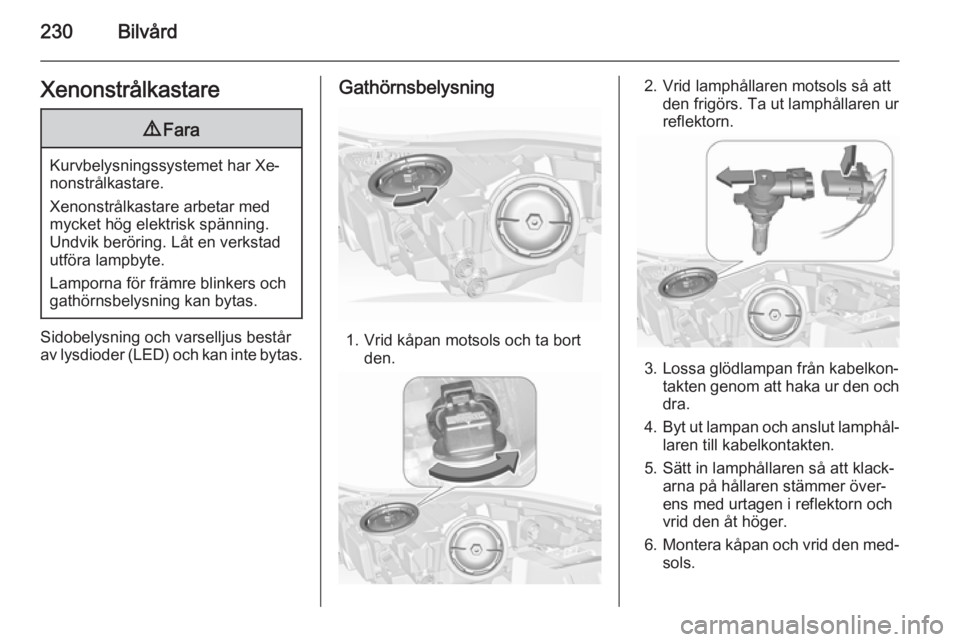

230BilvårdXenonstrålkastare9Fara
Kurvbelysningssystemet har Xe‐
nonstrålkastare.
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning.
Undvik beröring. Låt en verkstad
utföra lampbyte.
Lamporna för främre blinkers och
gathörnsbelysning kan bytas.
Sidobelysning och varselljus består
av lysdioder (LED) och kan inte bytas.
Gathörnsbelysning
1. Vrid kåpan motsols och ta bort den.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa glödlampan från kabelkon‐ takten genom att haka ur den ochdra.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.

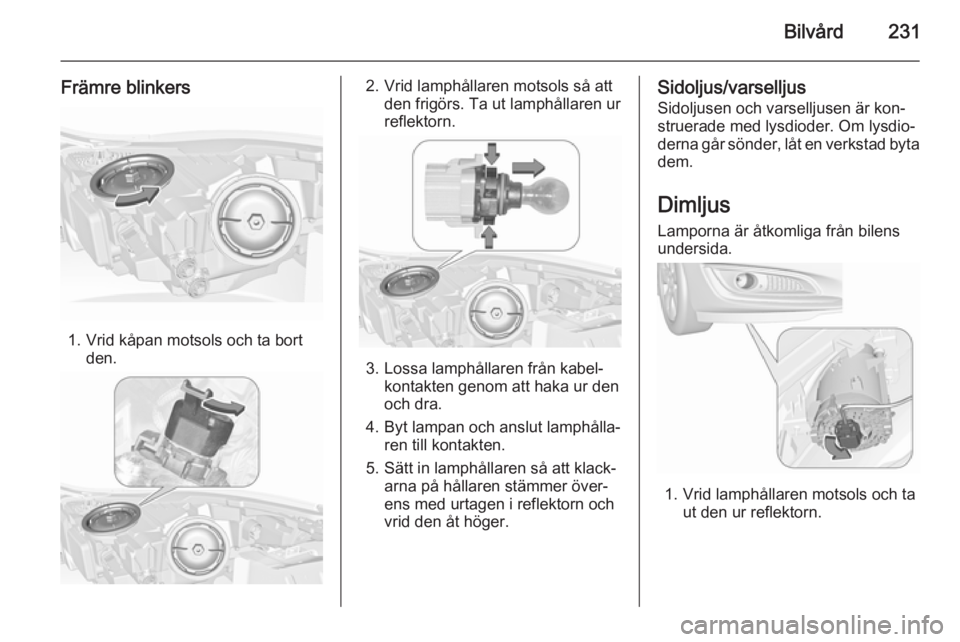

Bilvård231
Främre blinkers
1. Vrid kåpan motsols och ta bortden.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lamphållaren från kabel‐ kontakten genom att haka ur den
och dra.
4. Byt lampan och anslut lamphålla‐ ren till kontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
Sidoljus/varselljus
Sidoljusen och varselljusen är kon‐ struerade med lysdioder. Om lysdio‐
derna går sönder, låt en verkstad byta dem.
Dimljus Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.

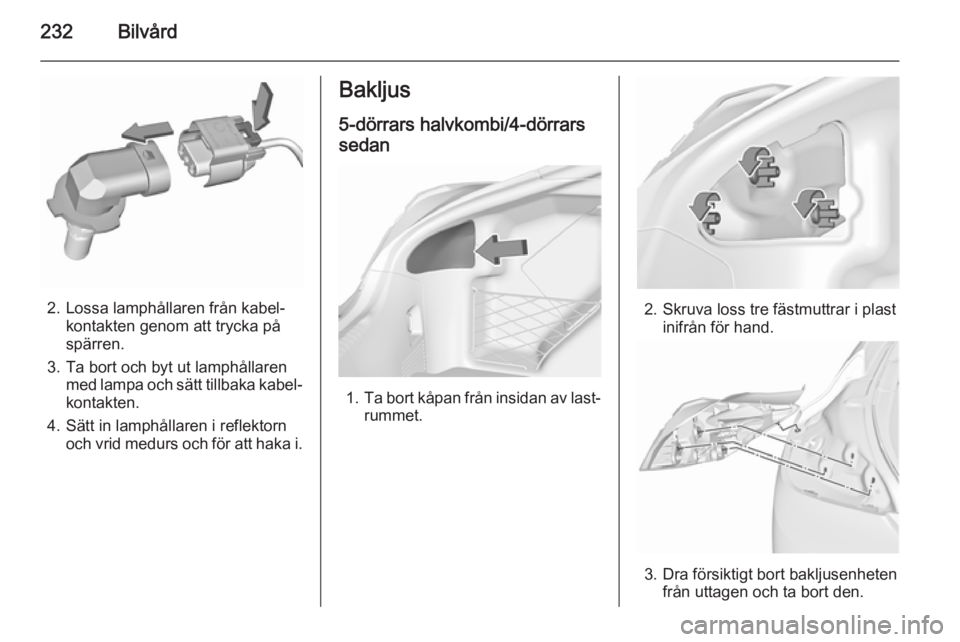

232Bilvård
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn och vrid medurs och för att haka i.
Bakljus
5-dörrars halvkombi/4-dörrars sedan
1. Ta bort kåpan från insidan av last‐
rummet.
2. Skruva loss tre fästmuttrar i plast inifrån för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.

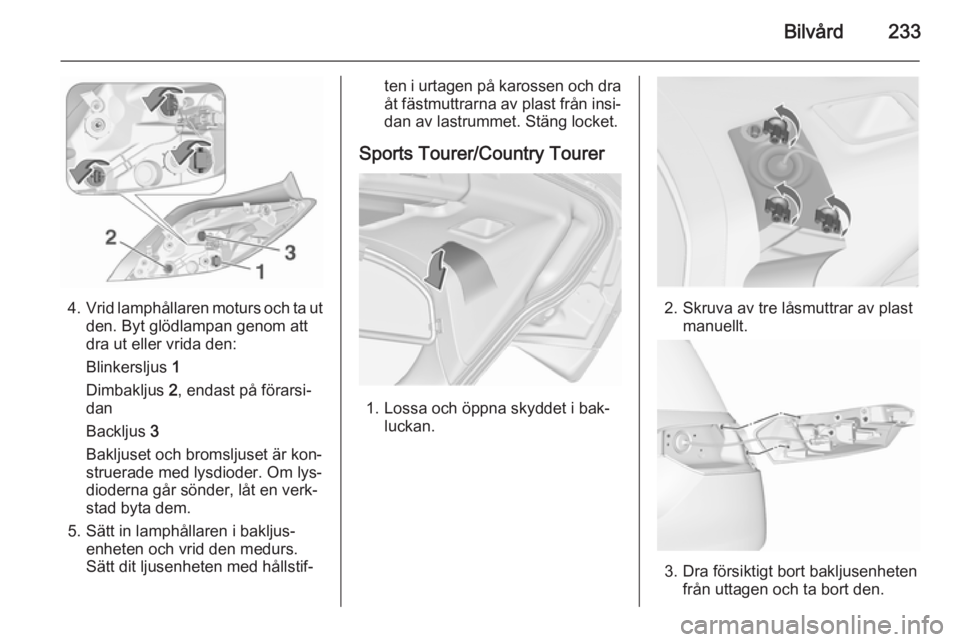

Bilvård233
4.Vrid lamphållaren moturs och ta ut
den. Byt glödlampan genom att
dra ut eller vrida den:
Blinkersljus 1
Dimbakljus 2, endast på förarsi‐
dan
Backljus 3
Bakljuset och bromsljuset är kon‐
struerade med lysdioder. Om lys‐
dioderna går sönder, låt en verk‐
stad byta dem.
5. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på karossen och dra åt fästmuttrarna av plast från insi‐
dan av lastrummet. Stäng locket.
Sports Tourer/Country Tourer
1. Lossa och öppna skyddet i bak‐ luckan.
2. Skruva av tre låsmuttrar av plastmanuellt.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.

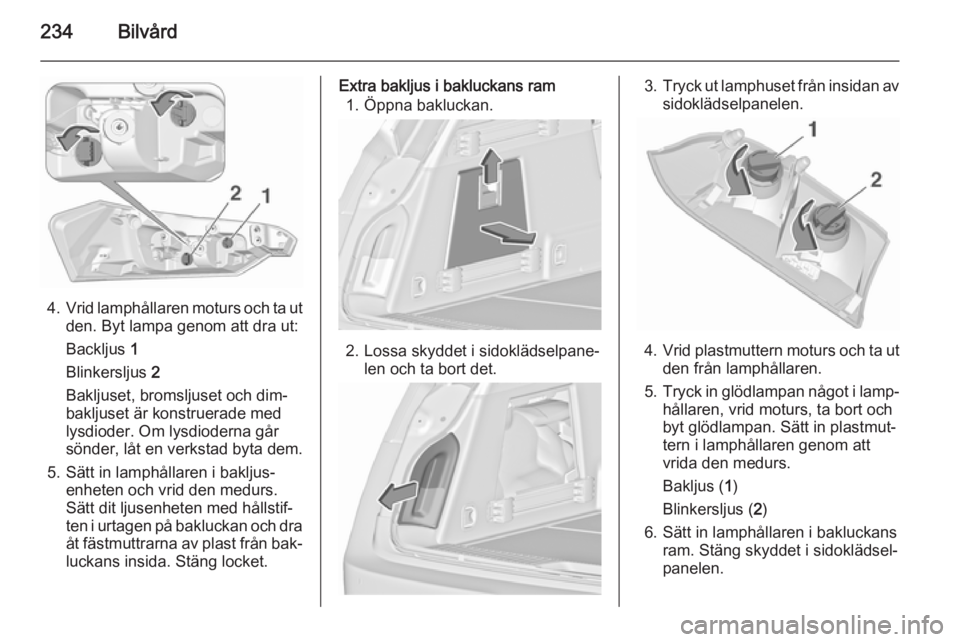

234Bilvård
4.Vrid lamphållaren moturs och ta ut
den. Byt lampa genom att dra ut:
Backljus 1
Blinkersljus 2
Bakljuset, bromsljuset och dim‐
bakljuset är konstruerade med
lysdioder. Om lysdioderna går
sönder, låt en verkstad byta dem.
5. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på bakluckan och dra åt fästmuttrarna av plast från bak‐
luckans insida. Stäng locket.
Extra bakljus i bakluckans ram
1. Öppna bakluckan.
2. Lossa skyddet i sidoklädselpane‐ len och ta bort det.
3.Tryck ut lamphuset från insidan av
sidoklädselpanelen.
4. Vrid plastmuttern moturs och ta ut
den från lamphållaren.
5. Tryck in glödlampan något i lamp‐
hållaren, vrid moturs, ta bort och
byt glödlampan. Sätt in plastmut‐
tern i lamphållaren genom att
vrida den medurs.
Bakljus ( 1)
Blinkersljus ( 2)
6. Sätt in lamphållaren i bakluckans ram. Stäng skyddet i sidoklädsel‐
panelen.

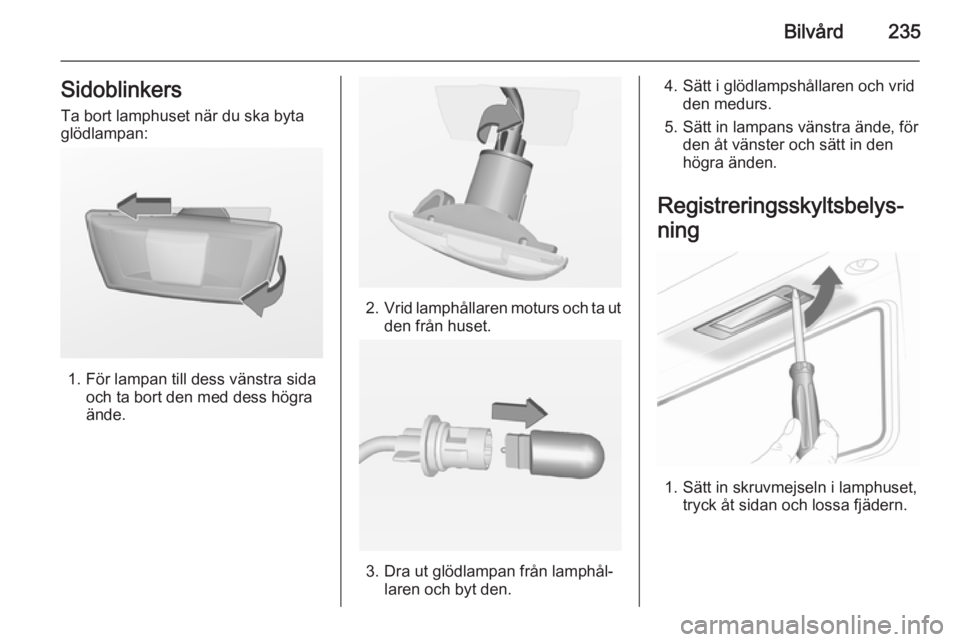

Bilvård235Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐
ning
1. Sätt in skruvmejseln i lamphuset, tryck åt sidan och lossa fjädern.

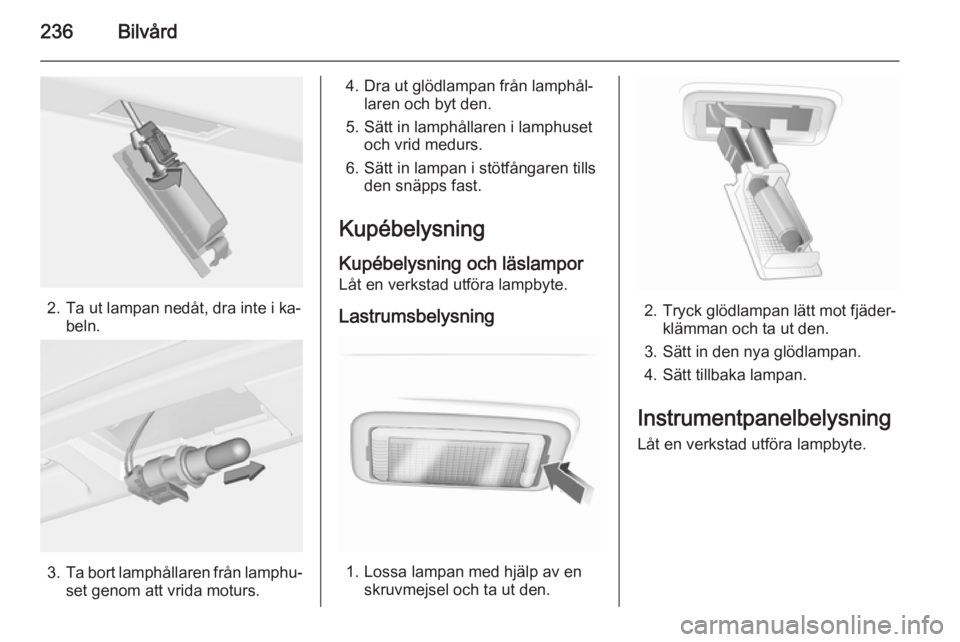

236Bilvård
2. Ta ut lampan nedåt, dra inte i ka‐beln.
3.Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
Lastrumsbelysning
1. Lossa lampan med hjälp av en skruvmejsel och ta ut den.
2. Tryck glödlampan lätt mot fjäder‐klämman och ta ut den.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lampan.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

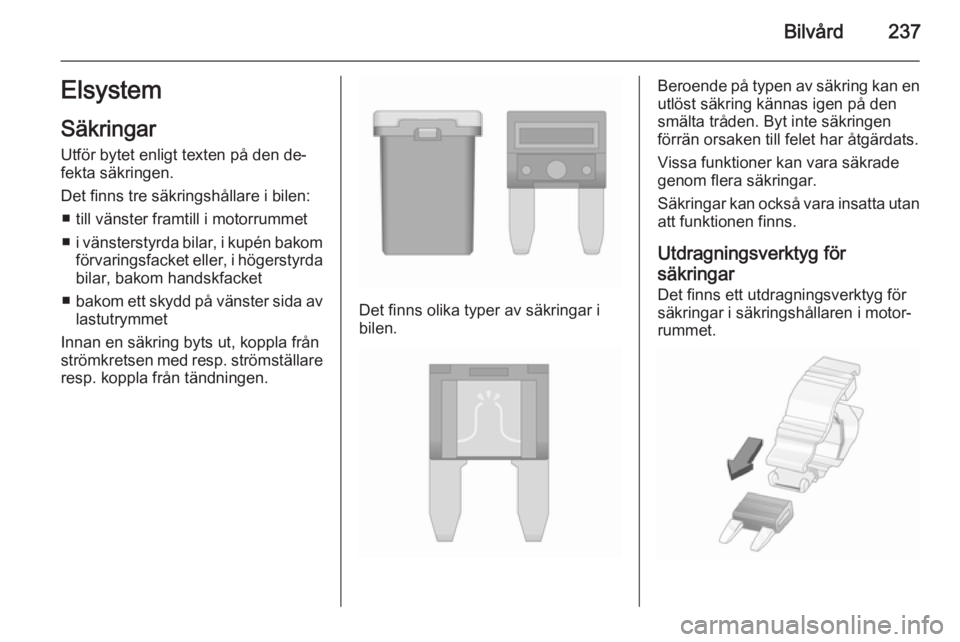

Bilvård237Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet
■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda bilar, bakom handskfacket
■ bakom ett skydd på vänster sida av
lastutrymmet
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

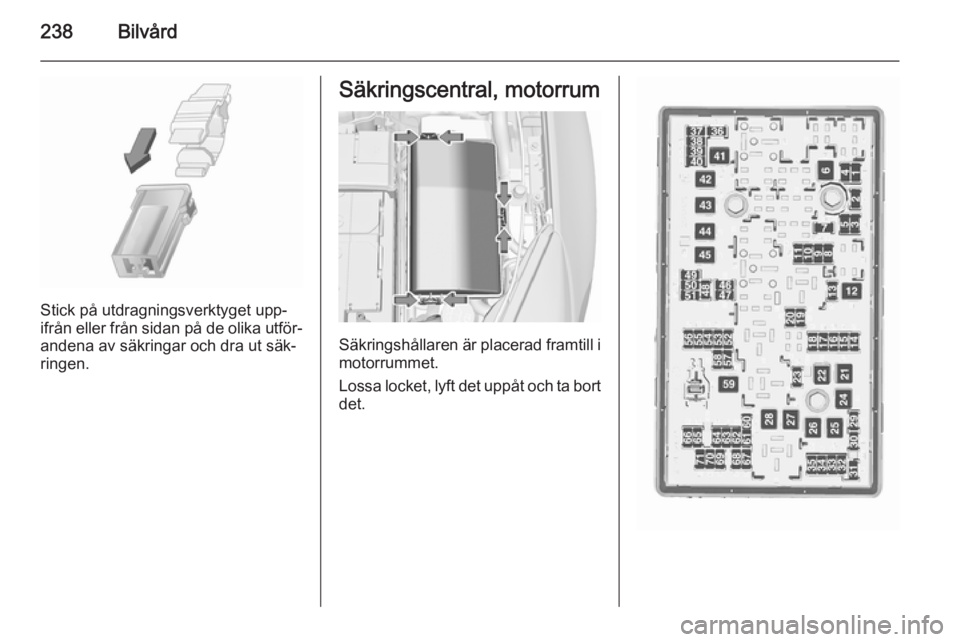

238Bilvård
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.
