OPEL INSIGNIA 2015.5 Kezelési útmutató (in Hungarian)

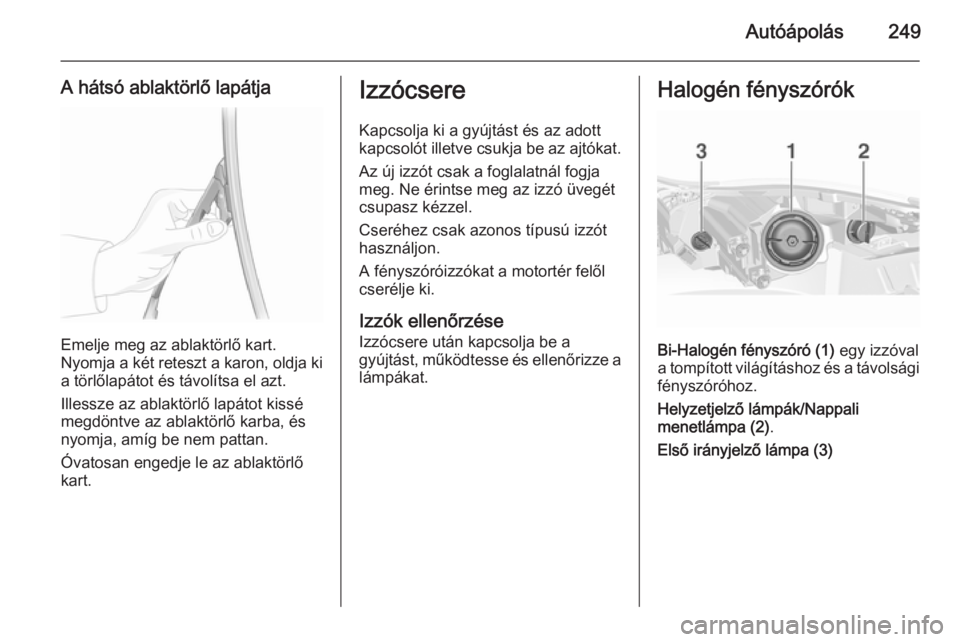

Autóápolás249
A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart.
Nyomja a két reteszt a karon, oldja ki
a törlőlapátot és távolítsa el azt.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése
Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a lámpákat.Halogén fényszórók
Bi-Halogén fényszóró (1) egy izzóval
a tompított világításhoz és a távolsági fényszóróhoz.
Helyzetjelző lámpák/Nappali
menetlámpa (2) .
Első irányjelző lámpa (3)

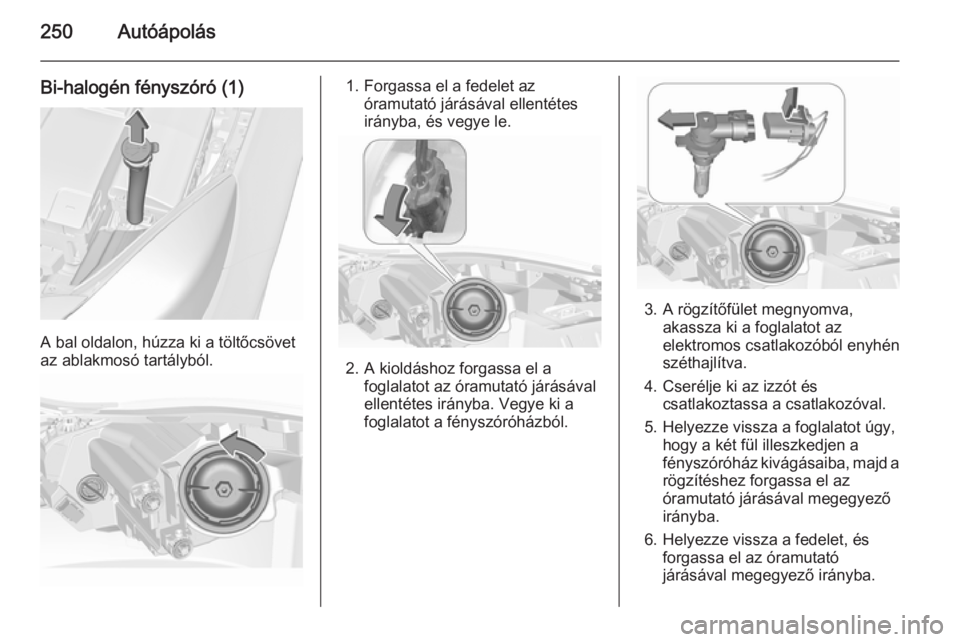

250Autóápolás
Bi-halogén fényszóró (1)
A bal oldalon, húzza ki a töltőcsövet
az ablakmosó tartályból.
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva, akassza ki a foglalatot az
elektromos csatlakozóból enyhén
széthajlítva.
4. Cserélje ki az izzót és csatlakoztassa a csatlakozóval.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.

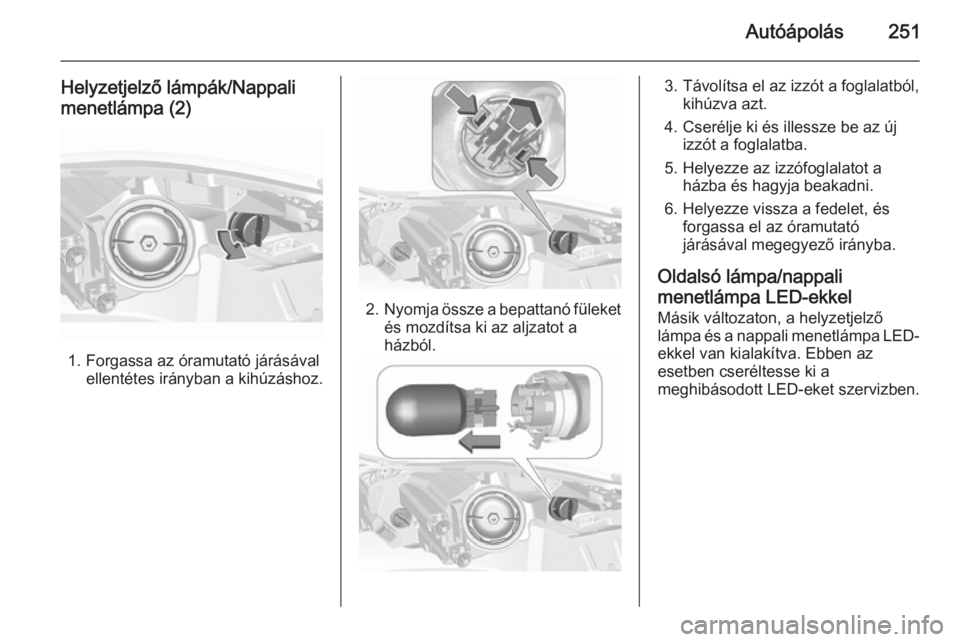

Autóápolás251
Helyzetjelző lámpák/Nappalimenetlámpa (2)
1. Forgassa az óramutató járásával ellentétes irányban a kihúzáshoz.
2.Nyomja össze a bepattanó füleket
és mozdítsa ki az aljzatot a
házból.
3. Távolítsa el az izzót a foglalatból, kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze az izzófoglalatot a házba és hagyja beakadni.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Oldalsó lámpa/nappali menetlámpa LED-ekkel
Másik változaton, a helyzetjelző
lámpa és a nappali menetlámpa LED- ekkel van kialakítva. Ebben az
esetben cseréltesse ki a
meghibásodott LED-eket szervizben.

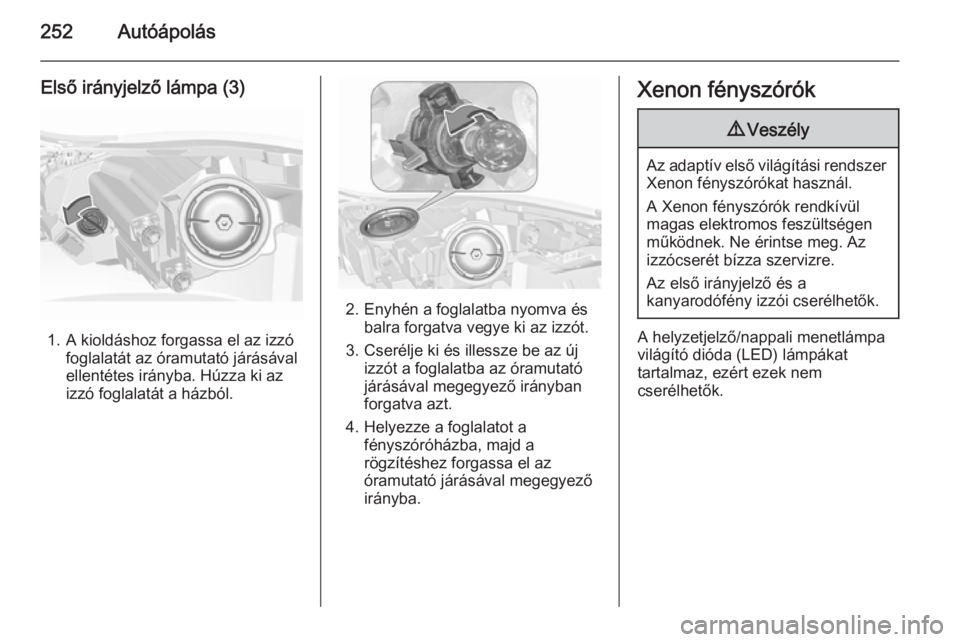

252Autóápolás
Első irányjelző lámpa (3)
1. A kioldáshoz forgassa el az izzófoglalatát az óramutató járásával
ellentétes irányba. Húzza ki az
izzó foglalatát a házból.
2. Enyhén a foglalatba nyomva és balra forgatva vegye ki az izzót.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyező irányban
forgatva azt.
4. Helyezze a foglalatot a fényszóróházba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező irányba.
Xenon fényszórók9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a
kanyarodófény izzói cserélhetők.
A helyzetjelző/nappali menetlámpa
világító dióda (LED) lámpákat
tartalmaz, ezért ezek nem
cserélhetők.

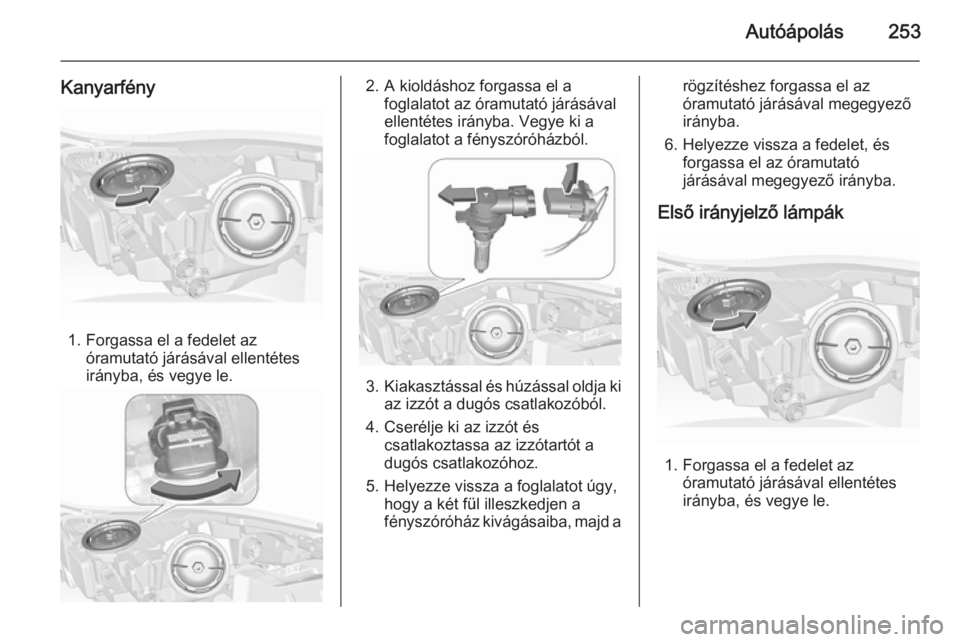

Autóápolás253
Kanyarfény
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kiakasztással és húzással oldja ki
az izzót a dugós csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpák
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.

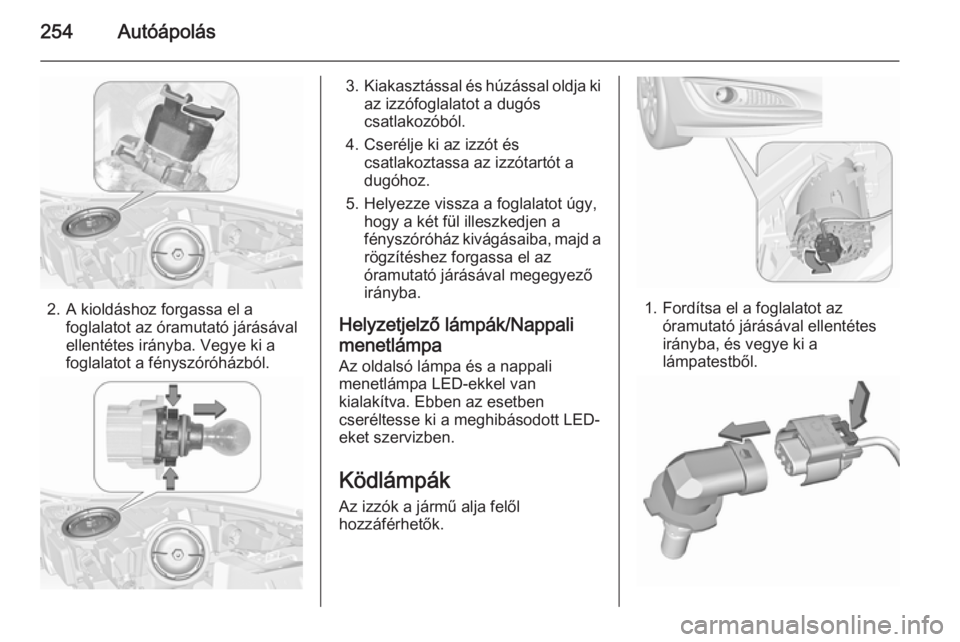

254Autóápolás
2. A kioldáshoz forgassa el afoglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kiakasztással és húzással oldja ki
az izzófoglalatot a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
Az oldalsó lámpa és a nappali
menetlámpa LED-ekkel van
kialakítva. Ebben az esetben
cseréltesse ki a meghibásodott LED-
eket szervizben.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.

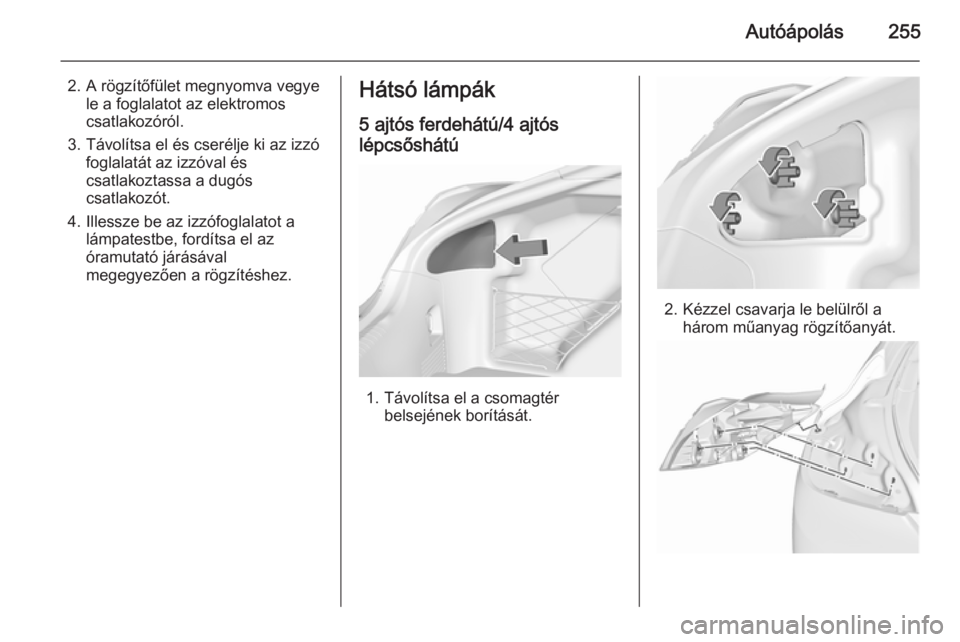

Autóápolás255
2. A rögzítőfület megnyomva vegyele a foglalatot az elektromos
csatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Illessze be az izzófoglalatot a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően a rögzítéshez.Hátsó lámpák
5 ajtós ferdehátú/4 ajtós
lépcsőshátú
1. Távolítsa el a csomagtér belsejének borítását.
2. Kézzel csavarja le belülről ahárom műanyag rögzítőanyát.

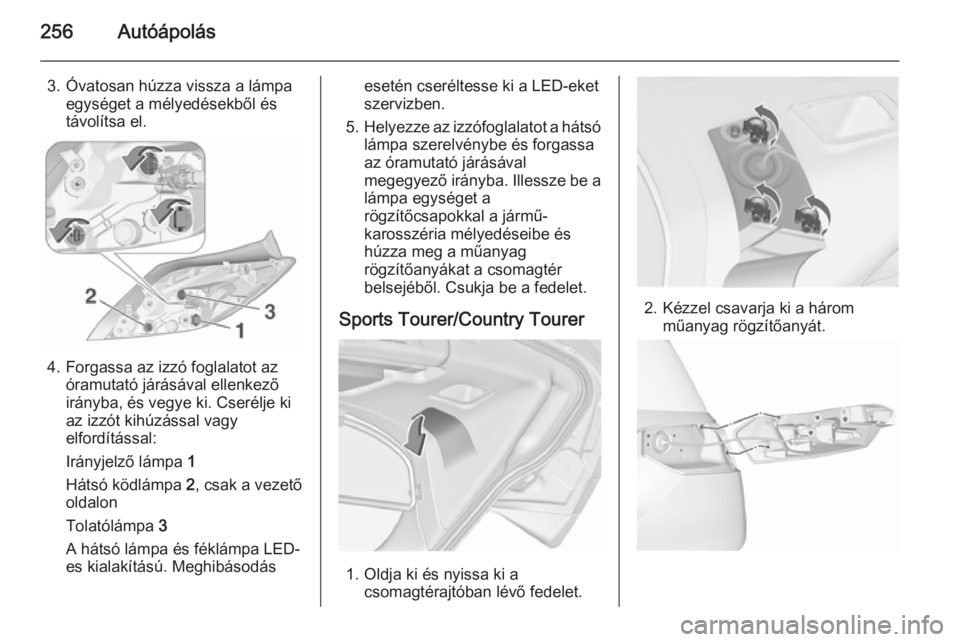

256Autóápolás
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót kihúzással vagy
elfordítással:
Irányjelző lámpa 1
Hátsó ködlámpa 2, csak a vezető
oldalon
Tolatólámpa 3
A hátsó lámpa és féklámpa LED-
es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze be a lámpa egységet a
rögzítőcsapokkal a jármű-
karosszéria mélyedéseibe és
húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Csukja be a fedelet.
Sports Tourer/Country Tourer
1. Oldja ki és nyissa ki a csomagtérajtóban lévő fedelet.
2. Kézzel csavarja ki a háromműanyag rögzítőanyát.

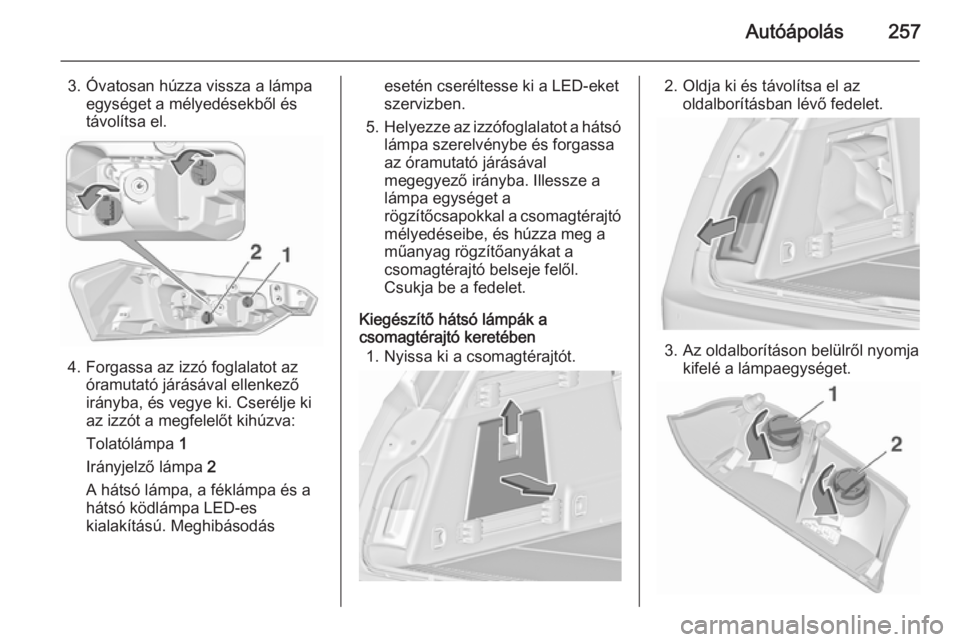

Autóápolás257
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Tolatólámpa 1
Irányjelző lámpa 2
A hátsó lámpa, a féklámpa és a
hátsó ködlámpa LED-es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze a lámpa egységet a
rögzítőcsapokkal a csomagtérajtó mélyedéseibe, és húzza meg a
műanyag rögzítőanyákat a
csomagtérajtó belseje felől.
Csukja be a fedelet.
Kiegészítő hátsó lámpák a
csomagtérajtó keretében
1. Nyissa ki a csomagtérajtót.2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.
3. Az oldalborításon belülről nyomja kifelé a lámpaegységet.

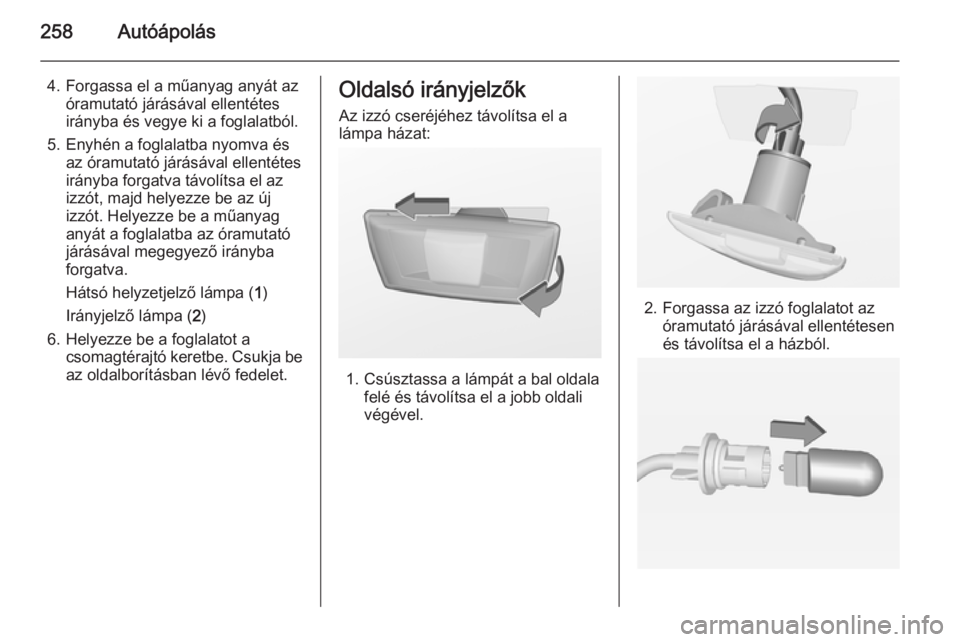

258Autóápolás
4. Forgassa el a műanyag anyát azóramutató járásával ellentétes
irányba és vegye ki a foglalatból.
5. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót. Helyezze be a műanyag
anyát a foglalatba az óramutató
járásával megegyező irányba
forgatva.
Hátsó helyzetjelző lámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be a foglalatot a csomagtérajtó keretbe. Csukja be
az oldalborításban lévő fedelet.Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
