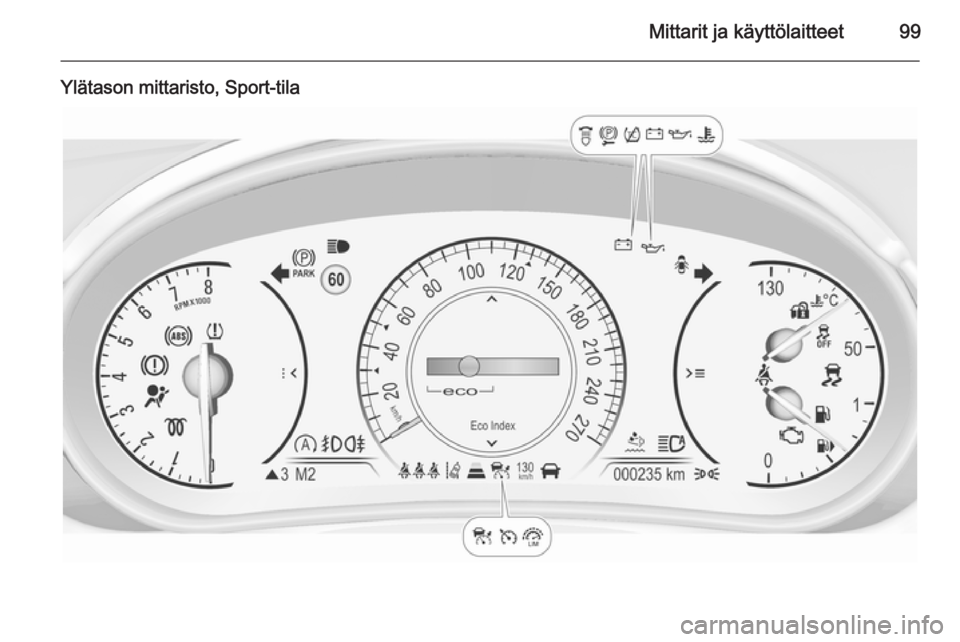

Mittarit ja käyttölaitteet99
Ylätason mittaristo, Sport-tila

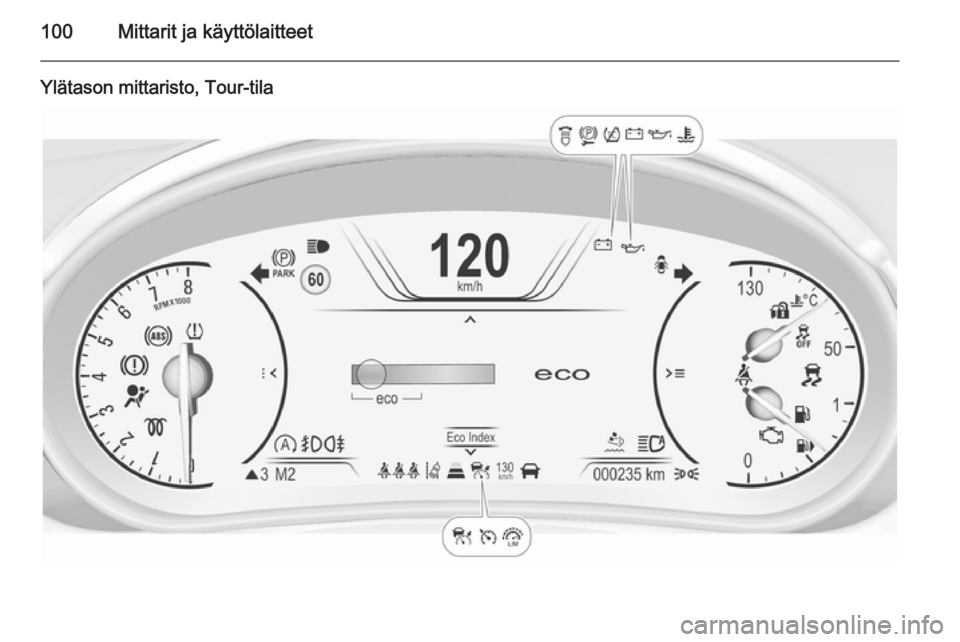

100Mittarit ja käyttölaitteet
Ylätason mittaristo, Tour-tila

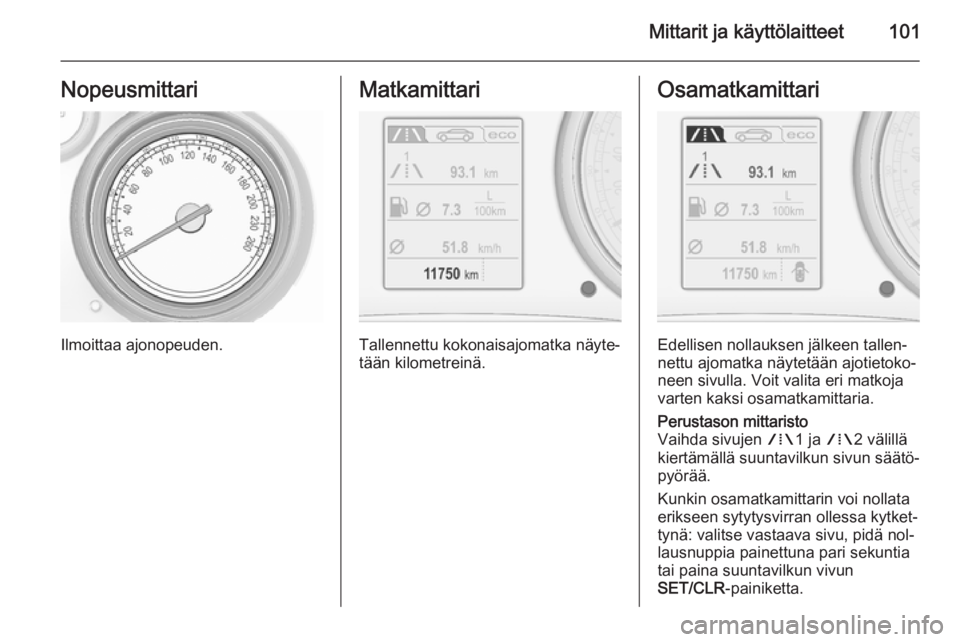

Mittarit ja käyttölaitteet101Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Tallennettu kokonaisajomatka näyte‐
tään kilometreinä.
Osamatkamittari
Edellisen nollauksen jälkeen tallen‐
nettu ajomatka näytetään ajotietoko‐
neen sivulla. Voit valita eri matkoja
varten kaksi osamatkamittaria.
Perustason mittaristo
Vaihda sivujen W1 ja W2 välillä
kiertämällä suuntavilkun sivun säätö‐
pyörää.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, pidä nol‐
lausnuppia painettuna pari sekuntia
tai paina suuntavilkun vivun
SET/CLR -painiketta.

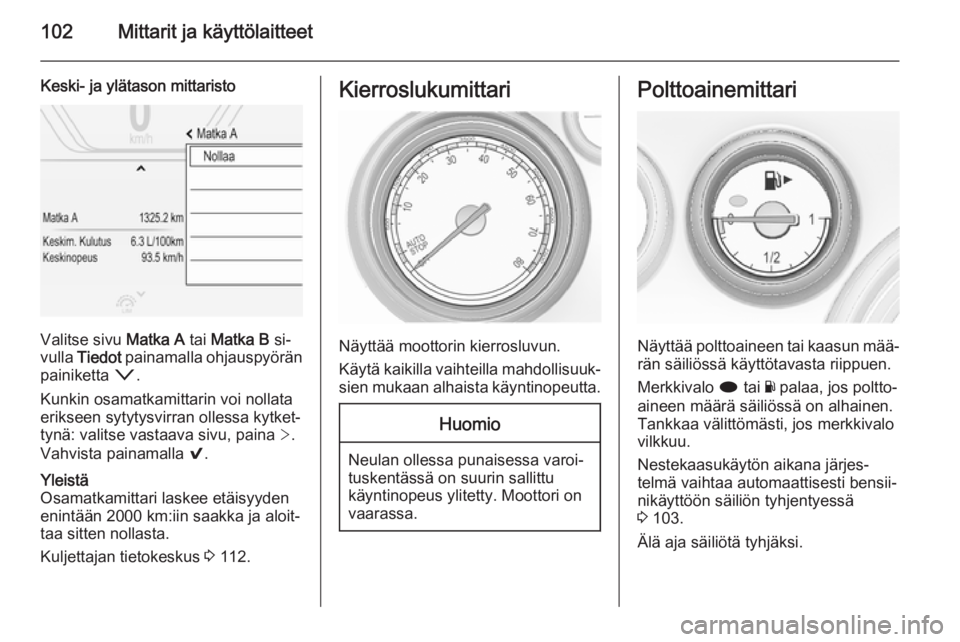

102Mittarit ja käyttölaitteet
Keski- ja ylätason mittaristo
Valitse sivu Matka A tai Matka B si‐
vulla Tiedot painamalla ohjauspyörän
painiketta o.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, paina >.
Vahvista painamalla 9.
Yleistä
Osamatkamittari laskee etäisyyden
enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Kuljettajan tietokeskus 3 112.Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen tai kaasun mää‐
rän säiliössä käyttötavasta riippuen.
Merkkivalo i tai Y palaa, jos poltto‐
aineen määrä säiliössä on alhainen.
Tankkaa välittömästi, jos merkkivalo
vilkkuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐ nikäyttöön säiliön tyhjentyessä
3 103.
Älä aja säiliötä tyhjäksi.

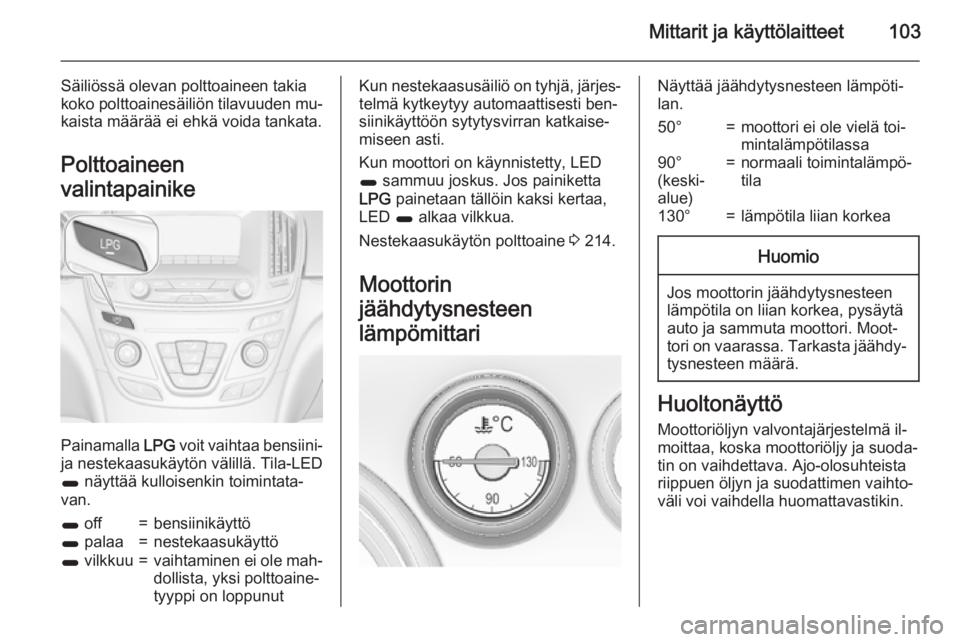

Mittarit ja käyttölaitteet103
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen
valintapainike
Painamalla LPG voit vaihtaa bensiini-
ja nestekaasukäytön välillä. Tila-LED
1 näyttää kulloisenkin toimintata‐
van.
1 off=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole mah‐
dollista, yksi polttoaine‐
tyyppi on loppunutKun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Kun moottori on käynnistetty, LED
1 sammuu joskus. Jos painiketta
LPG painetaan tällöin kaksi kertaa,
LED 1 alkaa vilkkua.
Nestekaasukäytön polttoaine 3 214.
Moottorin
jäähdytysnesteen
lämpömittariNäyttää jäähdytysnesteen lämpöti‐
lan.50°=moottori ei ole vielä toi‐
mintalämpötilassa90°
(keski‐
alue)=normaali toimintalämpö‐
tila130°=lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.

104Mittarit ja käyttölaitteet
Öljyn jäljellä oleva käyttöikä näyte‐
tään kuljettajan tietokeskuksessa
3 112.
Valitse perustason näytössä valikko
Asetukset painamalla suuntavilkun
vivun painiketta MENU. Valitse sivu
Öljyn jäljel. oleva käytt. kääntämällä
säätöpyörää.
Valitse keski- ja ylätason näytössä
Tiedot -valikko painamalla ohjauspyö‐
rässä p. Valitse Öljyn jäljel. oleva
käytt. -sivu painamalla P.
Öljyn jäljellä oleva käyttöikä näyte‐
tään prosentteina (%).
Nollaus
Nollaa painamalla perustason näy‐
tössä suuntavilkun vivun SET/CLR-
painiketta useita sekunteja. Sytytys‐
virran on oltava kytketty, mutta moot‐
torin sammuksissa.
Avaa alikansio painamalla keski- tai
ylätason näytössä ohjauspyörässä >.
Valitse Nollaa ja vahvista painamalla
9 useiden sekuntien ajan. Sytytys‐
virran on oltava kytketty, mutta moot‐
torin sammuksissa.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Seuraava huolto
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐
tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla
viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 274.

Mittarit ja käyttölaitteet105MerkkivalotKuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Varustuksesta riip‐
puen merkkivalojen sijainti voi vaih‐
della. Kun sytytysvirta on kytketty,
useimmat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä
muistutusKeltainen=Varoitus, ohje, häi‐ riöVihreä=Päällekytkennän
vahvistusSininen=Päällekytkennän
vahvistusValkoinen=Päällekytkennän
vahvistus
Katso eri mittaristojen kaikki merkki‐
valot kohdasta 3 96.
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Palaa hetken aikaa
Seisontavalot on kytketty päälle.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut on ak‐
tivoitu.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 236, sulakkeet
3 246.
Suuntavalot 3 134.
Turvavyömuistutin Etuistuinten turvavyömuistutusKuljettajan istuimen X palaa tai vilk‐
kuu punaisena mittaristossa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena keskikon‐
solissa, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Takaistuinten turvavöiden tila,
perustason mittaristo X vilkkuu tai palaa kuljettajan tieto‐
keskuksessa.
Palaa
Moottorin käynnistämisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 56.
Takaistuinten turvavöiden tila,
keski- tai ylätason mittaristo
X palaa punaisena, vihreänä tai har‐
maana mittaristossa moottorin käyn‐
nistämisen jälkeen.
Palaa punaisena
Istuimella istutaan, mutta turvavyötä ei ole kiinnitetty.

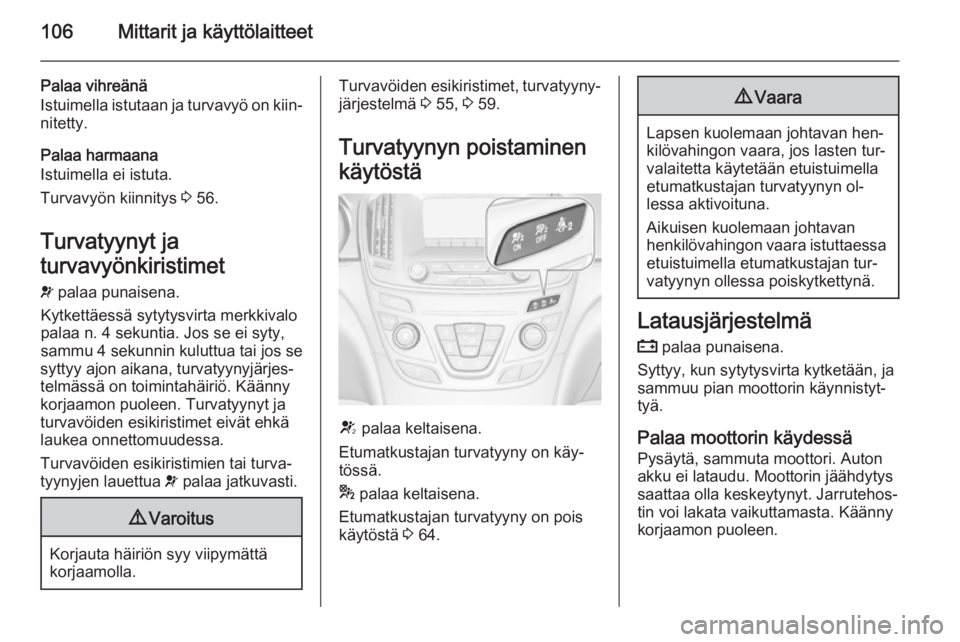

106Mittarit ja käyttölaitteet
Palaa vihreänä
Istuimella istutaan ja turvavyö on kiin‐ nitetty.
Palaa harmaana
Istuimella ei istuta.
Turvavyön kiinnitys 3 56.
Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty,
sammu 4 sekunnin kuluttua tai jos se
syttyy ajon aikana, turvatyynyjärjes‐
telmässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 55, 3 59.
Turvatyynyn poistaminen
käytöstä
V palaa keltaisena.
Etumatkustajan turvatyyny on käy‐
tössä.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 64.
9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.

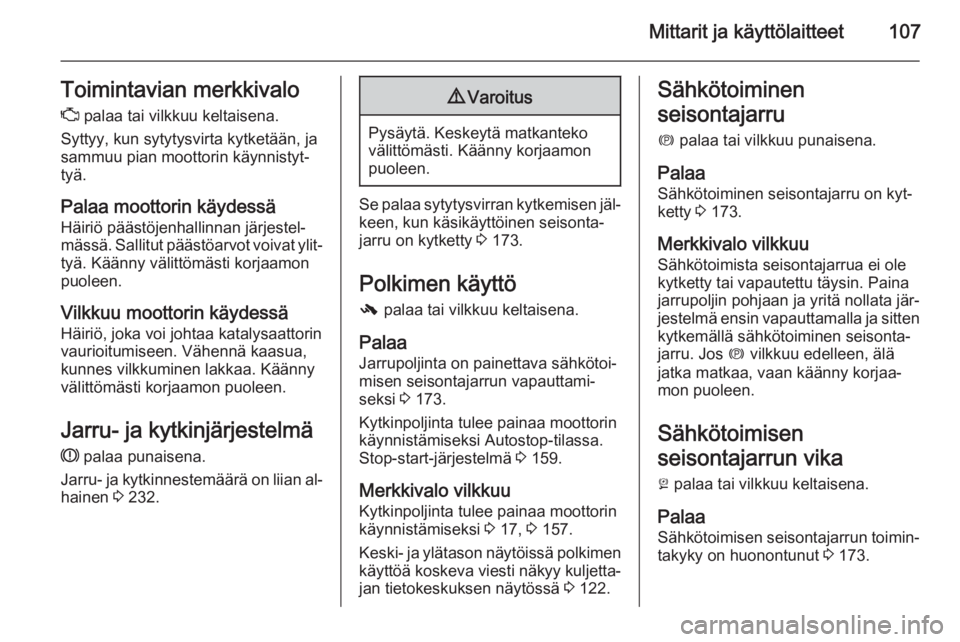

Mittarit ja käyttölaitteet107Toimintavian merkkivaloZ palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐ tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian al‐
hainen 3 232.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun käsikäyttöinen seisonta‐
jarru on kytketty 3 173.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 173.
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 159.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi 3 17, 3 157.
Keski- ja ylätason näytöissä polkimen
käyttöä koskeva viesti näkyy kuljetta‐
jan tietokeskuksen näytössä 3 122.
Sähkötoiminen
seisontajarru m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on kyt‐
ketty 3 173.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Paina
jarrupoljin pohjaan ja yritä nollata jär‐
jestelmä ensin vapauttamalla ja sitten
kytkemällä sähkötoiminen seisonta‐
jarru. Jos m vilkkuu edelleen, älä
jatka matkaa, vaan käänny korjaa‐
mon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 173.

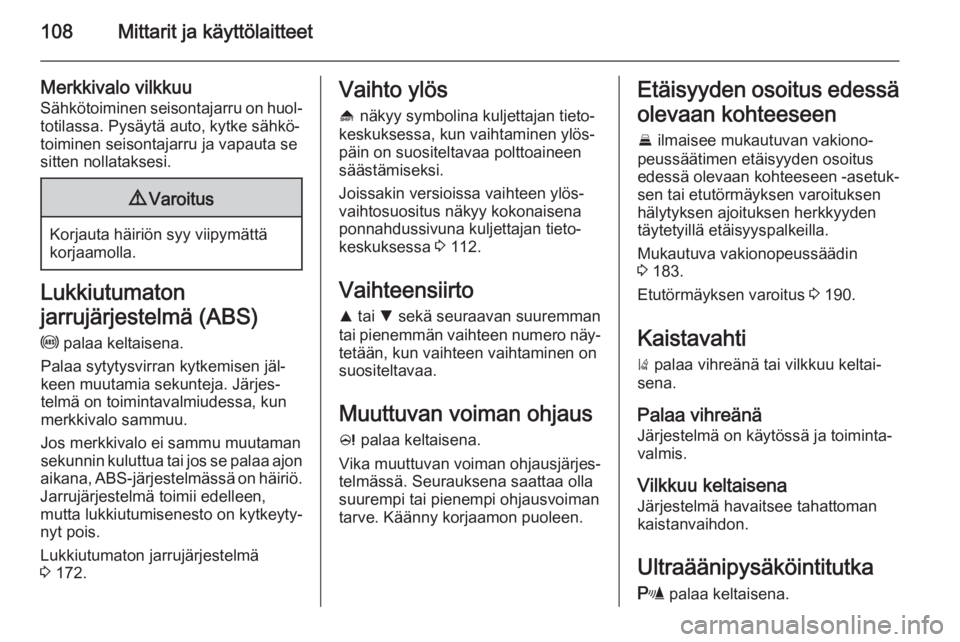

108Mittarit ja käyttölaitteet
Merkkivalo vilkkuu
Sähkötoiminen seisontajarru on huol‐ totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 172.
Vaihto ylös
[ näkyy symbolina kuljettajan tieto‐
keskuksessa, kun vaihtaminen ylös‐
päin on suositeltavaa polttoaineen
säästämiseksi.
Joissakin versioissa vaihteen ylös‐
vaihtosuositus näkyy kokonaisena
ponnahdussivuna kuljettajan tieto‐
keskuksessa 3 112.
Vaihteensiirto
R tai S sekä seuraavan suuremman
tai pienemmän vaihteen numero näy‐ tetään, kun vaihteen vaihtaminen onsuositeltavaa.
Muuttuvan voiman ohjaus
c palaa keltaisena.
Vika muuttuvan voiman ohjausjärjes‐
telmässä. Seurauksena saattaa olla
suurempi tai pienempi ohjausvoiman
tarve. Käänny korjaamon puoleen.Etäisyyden osoitus edessä
olevaan kohteeseen
E ilmaisee mukautuvan vakiono‐
peussäätimen etäisyyden osoitus
edessä olevaan kohteeseen -asetuk‐
sen tai etutörmäyksen varoituksen
hälytyksen ajoituksen herkkyyden
täytetyillä etäisyyspalkeilla.
Mukautuva vakionopeussäädin
3 183.
Etutörmäyksen varoitus 3 190.
Kaistavahti ) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐valmis.
Vilkkuu keltaisena
Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Ultraäänipysäköintitutka
r palaa keltaisena.
