Page 241 of 343

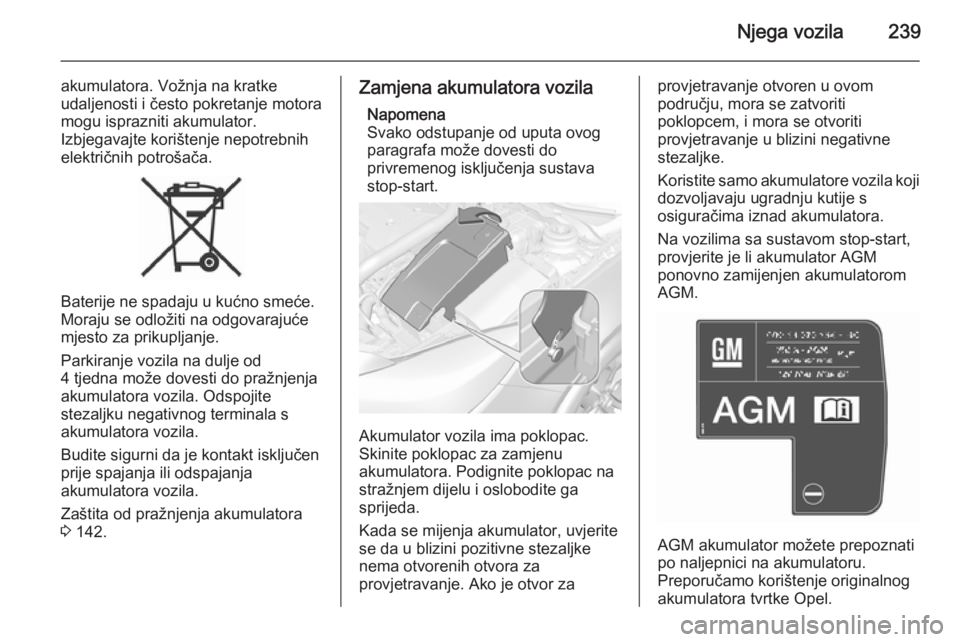

Njega vozila239
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od
4 tjedna može dovesti do pražnjenja
akumulatora vozila. Odspojite
stezaljku negativnog terminala s
akumulatora vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odspajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
3 142.
Zamjena akumulatora vozila
Napomena
Svako odstupanje od uputa ovog paragrafa može dovesti do
privremenog isključenja sustava
stop-start.
Akumulator vozila ima poklopac.
Skinite poklopac za zamjenu
akumulatora. Podignite poklopac na
stražnjem dijelu i oslobodite ga
sprijeda.
Kada se mijenja akumulator, uvjerite
se da u blizini pozitivne stezaljke
nema otvorenih otvora za
provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Koristite samo akumulatore vozila koji
dozvoljavaju ugradnju kutije s
osiguračima iznad akumulatora.
Na vozilima sa sustavom stop-start,
provjerite je li akumulator AGM
ponovno zamijenjen akumulatorom
AGM.
AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora tvrtke Opel.
Page 242 of 343

240Njega vozila

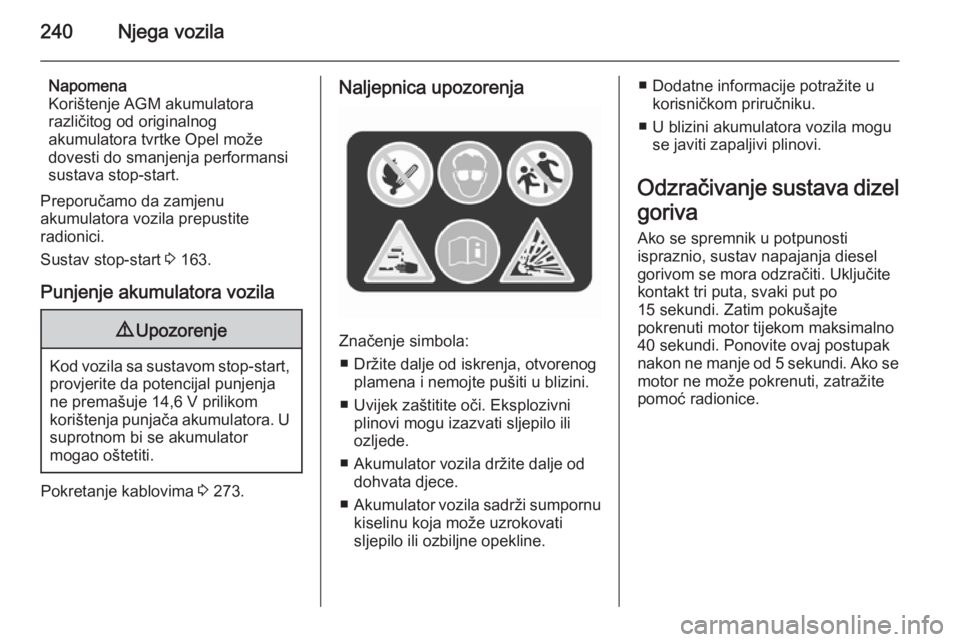

Napomena
Korištenje AGM akumulatora
različitog od originalnog
akumulatora tvrtke Opel može
dovesti do smanjenja performansi
sustava stop-start.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 163.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator
mogao oštetiti.
Pokretanje kablovima 3 273.
Naljepnica upozorenja
Značenje simbola:
■ Držite dalje od iskrenja, otvorenog plamena i nemojte pušiti u blizini.
■ Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo ili
ozljede.
■ Akumulator vozila držite dalje od dohvata djece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može uzrokovati
sljepilo ili ozbiljne opekline.
■ Dodatne informacije potražite u
korisničkom priručniku.
■ U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.
Odzračivanje sustava dizel
goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel gorivom se mora odzračiti. Uključite
kontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od 5 sekundi. Ako se motor ne može pokrenuti, zatražite
pomoć radionice.
Page 243 of 343

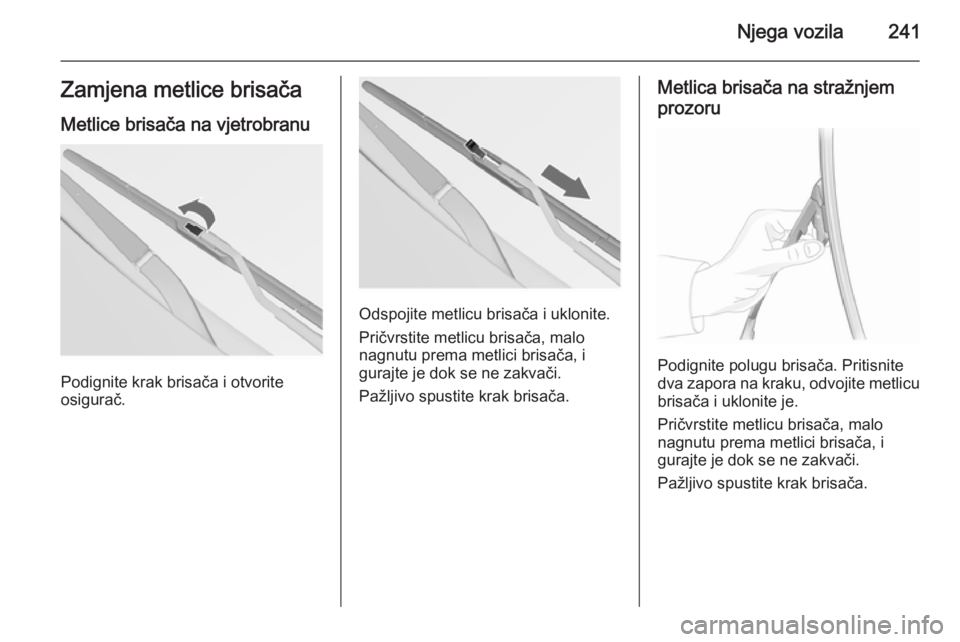

Njega vozila241Zamjena metlice brisača
Metlice brisača na vjetrobranu
Podignite krak brisača i otvorite
osigurač.
Odspojite metlicu brisača i uklonite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Pritisnite
dva zapora na kraku, odvojite metlicu brisača i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Page 244 of 343

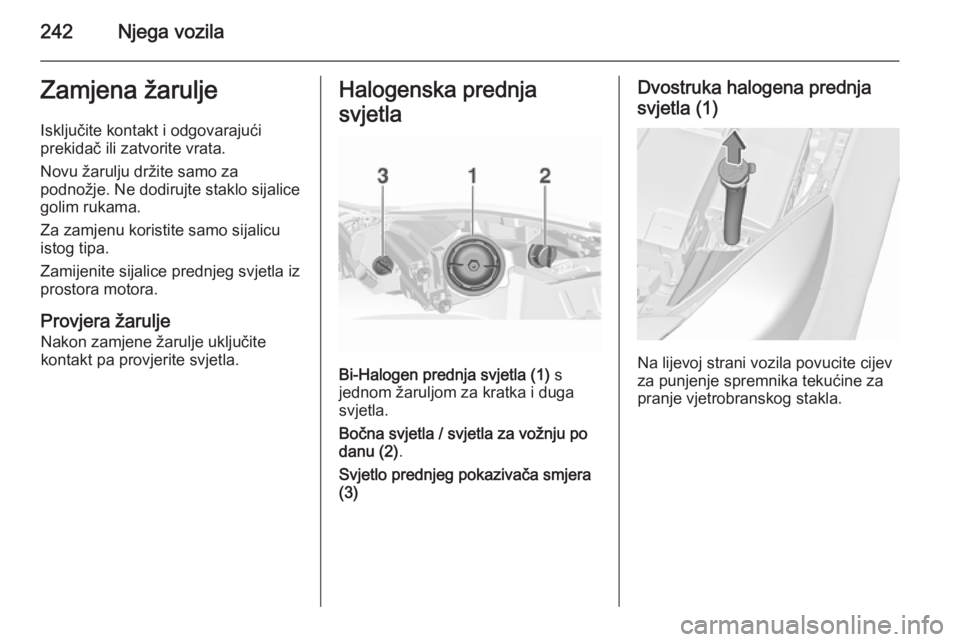

242Njega vozilaZamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.Halogenska prednja
svjetla
Bi-Halogen prednja svjetla (1) s
jednom žaruljom za kratka i duga
svjetla.
Bočna svjetla / svjetla za vožnju po danu (2) .
Svjetlo prednjeg pokazivača smjera (3)
Dvostruka halogena prednja
svjetla (1)
Na lijevoj strani vozila povucite cijev
za punjenje spremnika tekućine za
pranje vjetrobranskog stakla.
Page 245 of 343

Njega vozila243

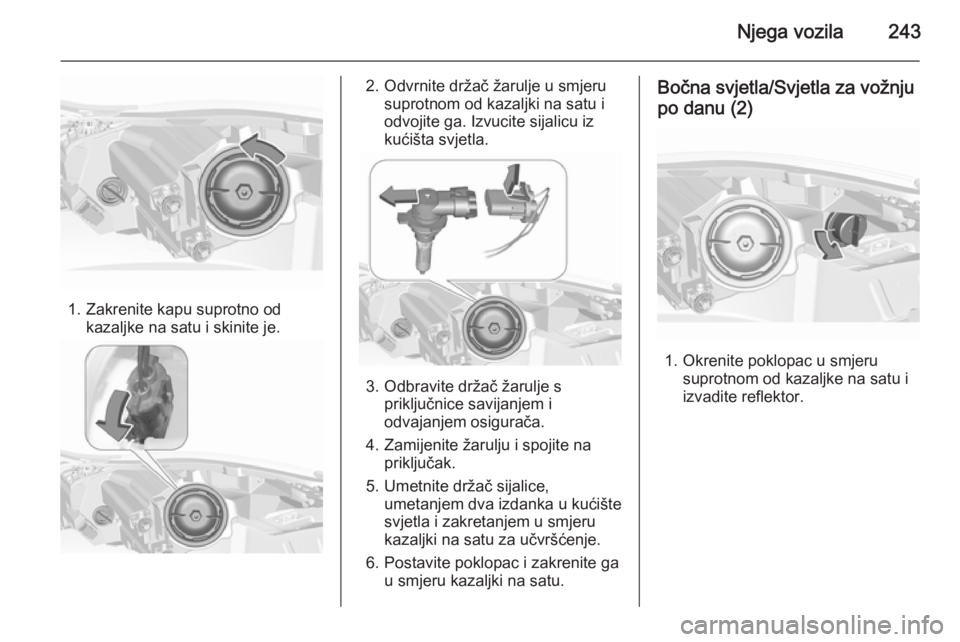

1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Odbravite držač žarulje s priključnice savijanjem i
odvajanjem osigurača.
4. Zamijenite žarulju i spojite na priključak.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Bočna svjetla/Svjetla za vožnju
po danu (2)
1. Okrenite poklopac u smjeru suprotnom od kazaljke na satu i
izvadite reflektor.
Page 246 of 343

244Njega vozila
2. Pritisnite zabravne jezičce iizvadite držač iz kućišta.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Umetnite držač žarulje u kućište i provjerite je li sjeo na svoje
mjesto.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Pozicijsko svjetlo/svjetlo za
vožnju po danu s LED žaruljama
Kod druge verzije, bočna i svjetla za
vožnju po danu LED svjetla. U slučaju
kvara neka vam LED svjetla zamijene u radionici.
Svjetlo prednjeg pokazivačasmjera (3)1. Držač žarulje odvrnite suprotno od smjera kazaljki na satu i
odvojite ga. Izvadite držač žarulje
iz kućišta.
2. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu i izvadite.
3. Umetnite novu žarulju u držač okretanjem u smjeru kazaljke na
satu.
4. Umetnite držač žarulje u reflektor i okrenite u smjeru kazaljke na
satu za zabravljenje.
Page 247 of 343

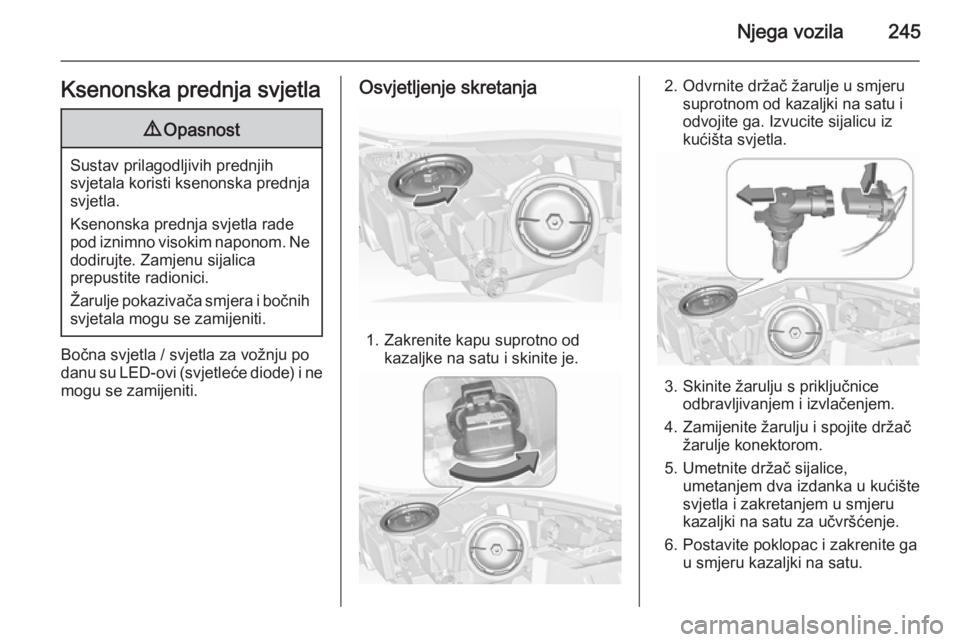

Njega vozila245Ksenonska prednja svjetla9Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Žarulje pokazivača smjera i bočnih svjetala mogu se zamijeniti.
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne mogu se zamijeniti.
Osvjetljenje skretanja
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Skinite žarulju s priključnice odbravljivanjem i izvlačenjem.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Page 248 of 343

246Njega vozila

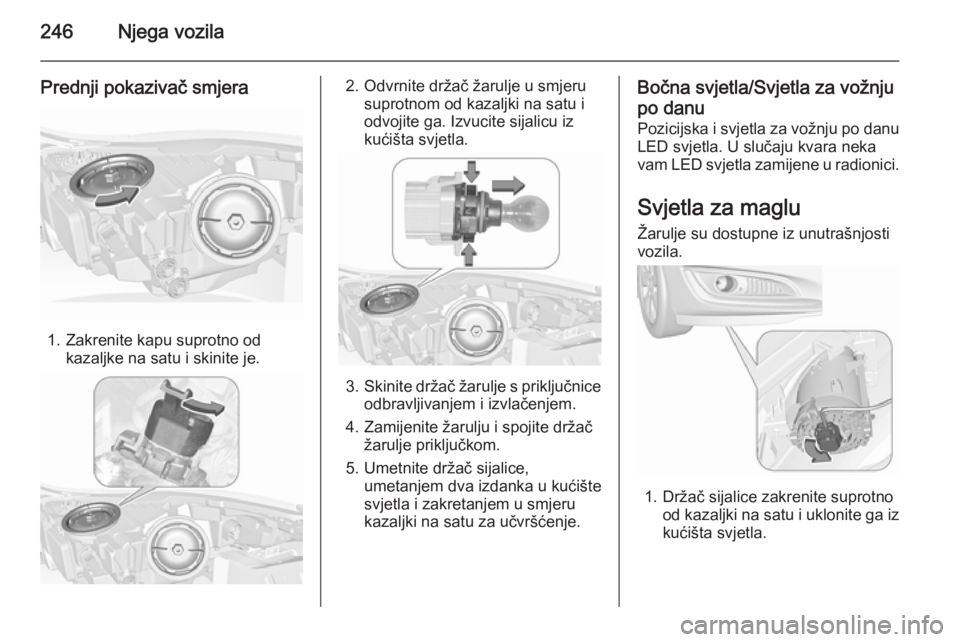

Prednji pokazivač smjera
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Skinite držač žarulje s priključnice
odbravljivanjem i izvlačenjem.
4. Zamijenite žarulju i spojite držač žarulje priključkom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
Bočna svjetla/Svjetla za vožnju
po danu Pozicijska i svjetla za vožnju po danu
LED svjetla. U slučaju kvara neka
vam LED svjetla zamijene u radionici.
Svjetla za maglu Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
Page 249 of 343

Njega vozila247

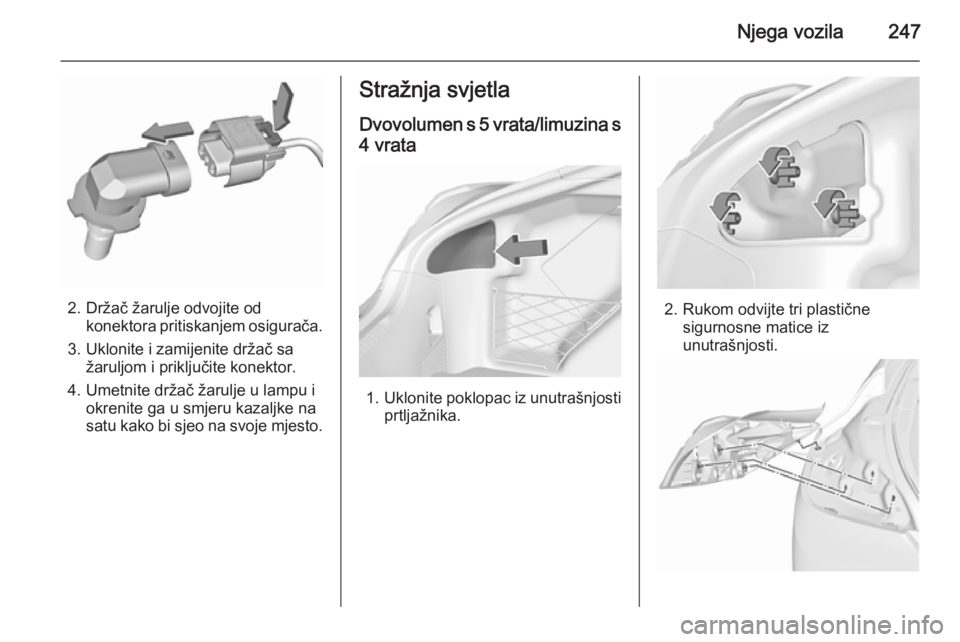

2. Držač žarulje odvojite odkonektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i okrenite ga u smjeru kazaljke na
satu kako bi sjeo na svoje mjesto.
Stražnja svjetla
Dvovolumen s 5 vrata/limuzina s
4 vrata
1. Uklonite poklopac iz unutrašnjosti
prtljažnika.
2. Rukom odvijte tri plastične sigurnosne matice iz
unutrašnjosti.
Page 250 of 343

248Njega vozila

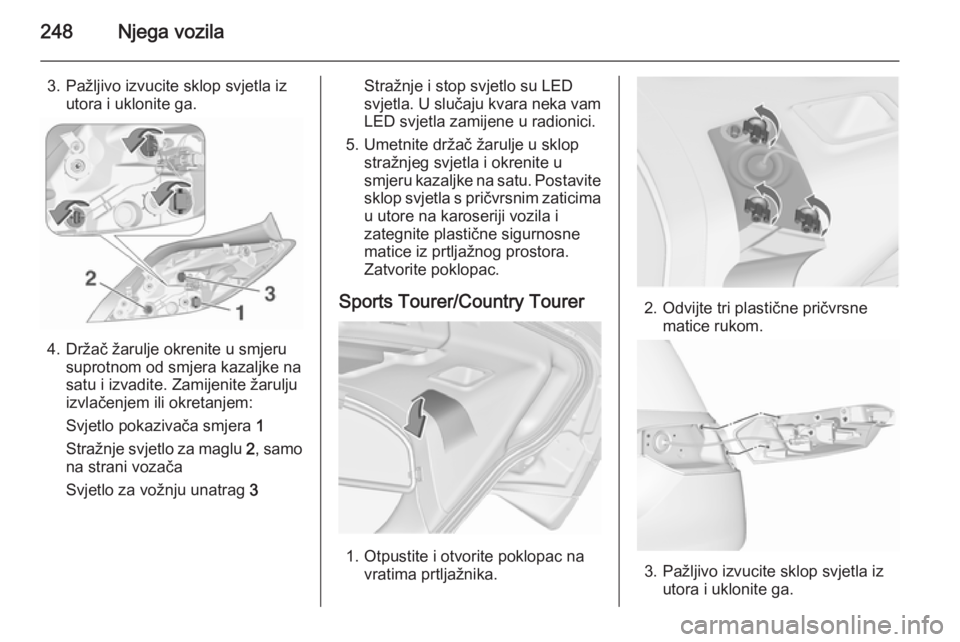

3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjeru suprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem ili okretanjem:
Svjetlo pokazivača smjera 1
Stražnje svjetlo za maglu 2, samo
na strani vozača
Svjetlo za vožnju unatrag 3
Stražnje i stop svjetlo su LED
svjetla. U slučaju kvara neka vam
LED svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji vozila i
zategnite plastične sigurnosne
matice iz prtljažnog prostora.
Zatvorite poklopac.
Sports Tourer/Country Tourer
1. Otpustite i otvorite poklopac na vratima prtljažnika.
2. Odvijte tri plastične pričvrsnematice rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.
