Njega vozila249

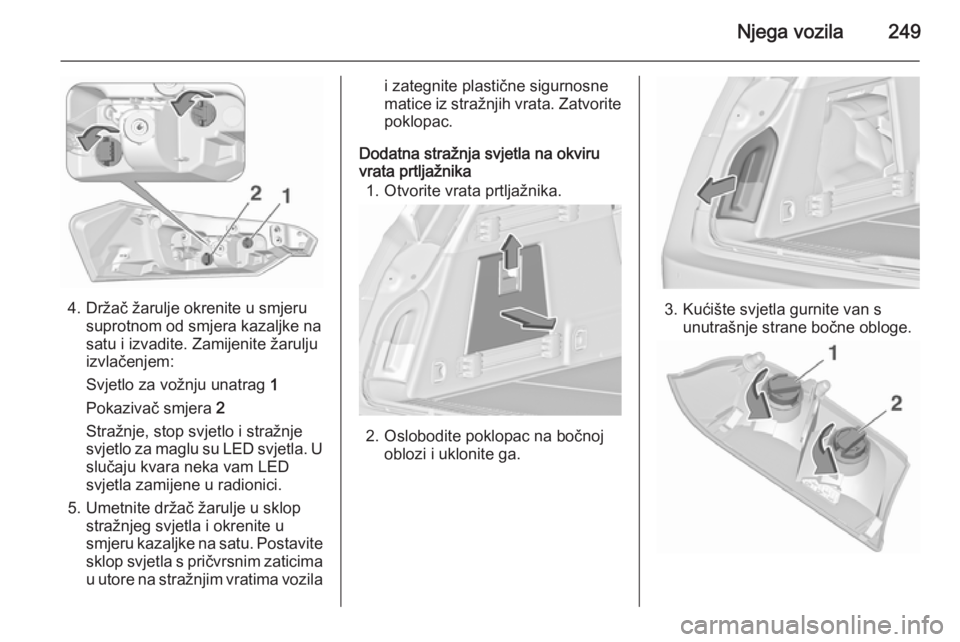

4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
Svjetlo za vožnju unatrag 1
Pokazivač smjera 2
Stražnje, stop svjetlo i stražnje
svjetlo za maglu su LED svjetla. U
slučaju kvara neka vam LED
svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na stražnjim vratima vozila
i zategnite plastične sigurnosne
matice iz stražnjih vrata. Zatvorite poklopac.
Dodatna stražnja svjetla na okviru
vrata prtljažnika
1. Otvorite vrata prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Kućište svjetla gurnite van sunutrašnje strane bočne obloge.
Page 252 of 343

250Njega vozila
4. Plastičnu maticu zakrenitesuprotno od kazaljki na satu i
uklonite s nosača sijalice.
5. Žarulju lagano gurnite u priključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju. Plastičnu maticu umetnite u držač
sijalice zakretanjem u smjeru
kazaljki na satu.
Stražnje svjetlo ( 1)
Pokazivač smjera ( 2)
6. Držač sijalice umetnite u okvir vrata prtljažnika. Zatvorite
poklopac na bočnoj oblozi.Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
Page 253 of 343

Njega vozila251
3. Izvucite žarulju iz držača žarulje izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.

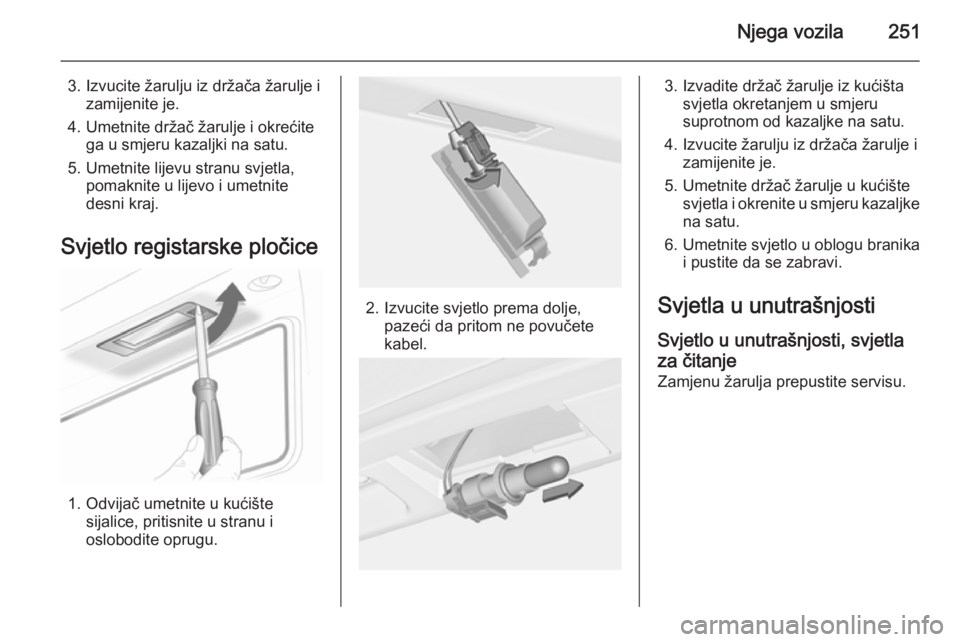

Svjetlo registarske pločice
1. Odvijač umetnite u kućište sijalice, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu žarulja prepustite servisu.
Page 254 of 343

252Njega vozila

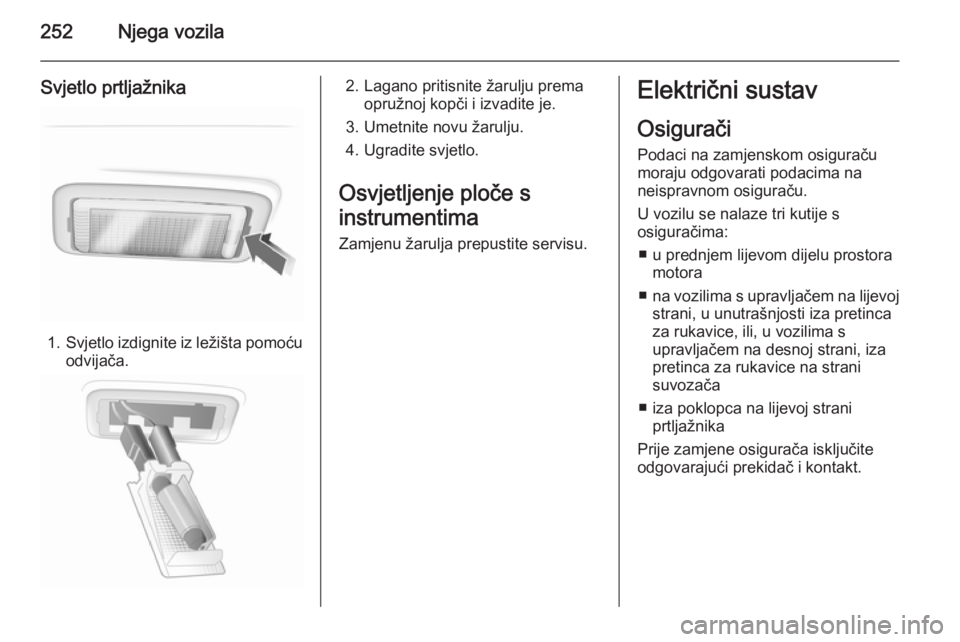

Svjetlo prtljažnika
1.Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Lagano pritisnite žarulju prema opružnoj kopči i izvadite je.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima Zamjenu žarulja prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za rukavice, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice na strani
suvozača
■ iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Page 255 of 343

Njega vozila253
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Page 256 of 343

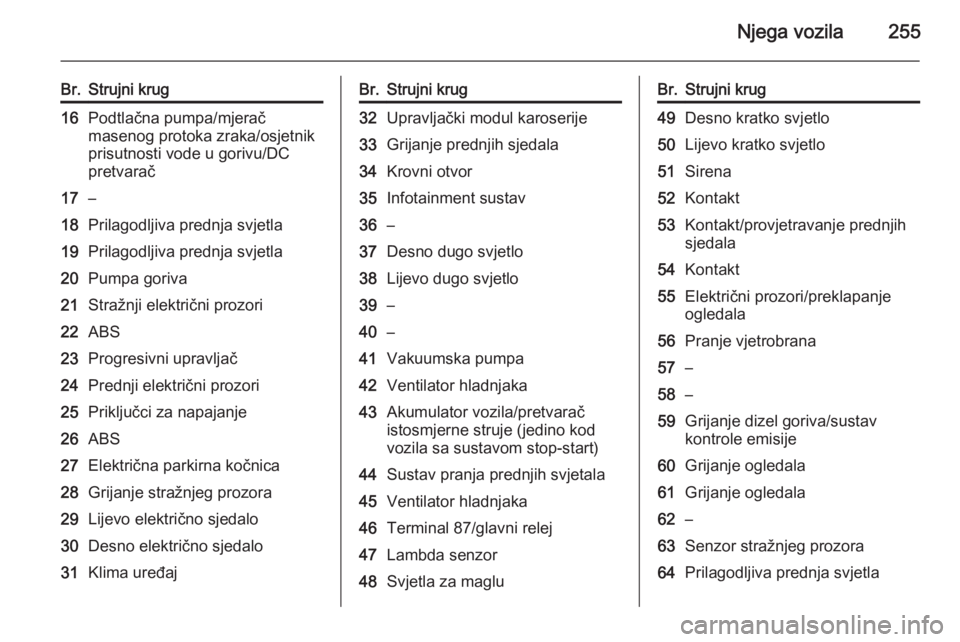

254Njega vozilaKutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Br.Strujni krug1Upravljački modul mjenjača2Upravljački modul motora3–4–5Kontakt/upravljački modul
mjenjača/upravljački modul
motora6Brisači vjetrobrana7–8Ubrizgavanje goriva/sustav
paljenja9Ubrizgavanje goriva/sustav
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Grijanje senzora gasa14Osvjetljenje15Brisač stražnjeg prozora
Page 257 of 343

Njega vozila255
Br.Strujni krug16Podtlačna pumpa/mjerač
masenog protoka zraka/osjetnik
prisutnosti vode u gorivu/DC
pretvarač17–18Prilagodljiva prednja svjetla19Prilagodljiva prednja svjetla20Pumpa goriva21Stražnji električni prozori22ABS23Progresivni upravljač24Prednji električni prozori25Priključci za napajanje26ABS27Električna parkirna kočnica28Grijanje stražnjeg prozora29Lijevo električno sjedalo30Desno električno sjedalo31Klima uređajBr.Strujni krug32Upravljački modul karoserije33Grijanje prednjih sjedala34Krovni otvor35Infotainment sustav36–37Desno dugo svjetlo38Lijevo dugo svjetlo39–40–41Vakuumska pumpa42Ventilator hladnjaka43Akumulator vozila/pretvarač
istosmjerne struje (jedino kod
vozila sa sustavom stop-start)44Sustav pranja prednjih svjetala45Ventilator hladnjaka46Terminal 87/glavni relej47Lambda senzor48Svjetla za magluBr.Strujni krug49Desno kratko svjetlo50Lijevo kratko svjetlo51Sirena52Kontakt53Kontakt/provjetravanje prednjih
sjedala54Kontakt55Električni prozori/preklapanje
ogledala56Pranje vjetrobrana57–58–59Grijanje dizel goriva/sustav
kontrole emisije60Grijanje ogledala61Grijanje ogledala62–63Senzor stražnjeg prozora64Prilagodljiva prednja svjetla
Page 258 of 343

256Njega vozila

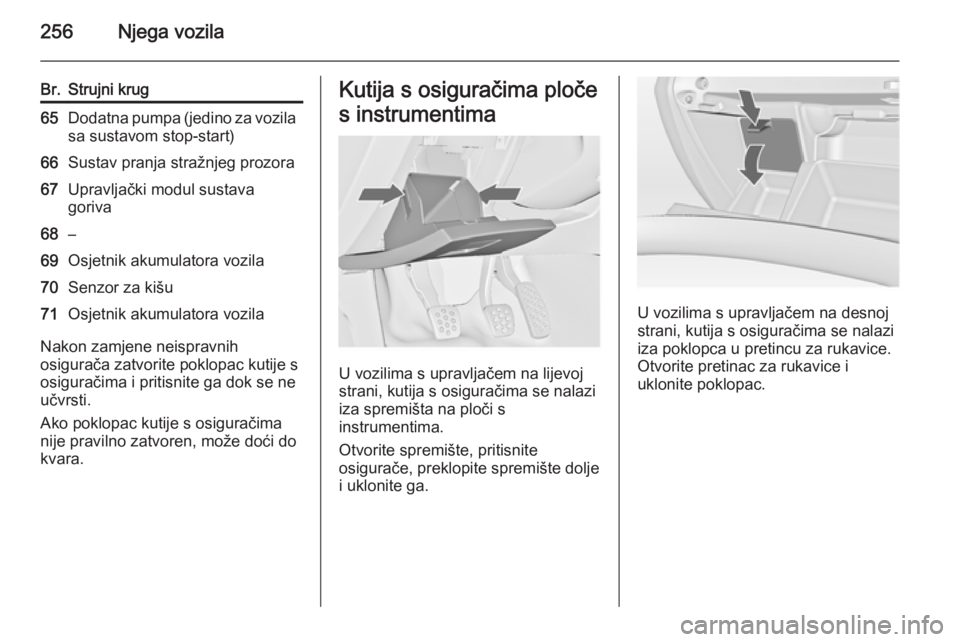

Br.Strujni krug65Dodatna pumpa (jedino za vozila
sa sustavom stop-start)66Sustav pranja stražnjeg prozora67Upravljački modul sustava
goriva68–69Osjetnik akumulatora vozila70Senzor za kišu71Osjetnik akumulatora vozila
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

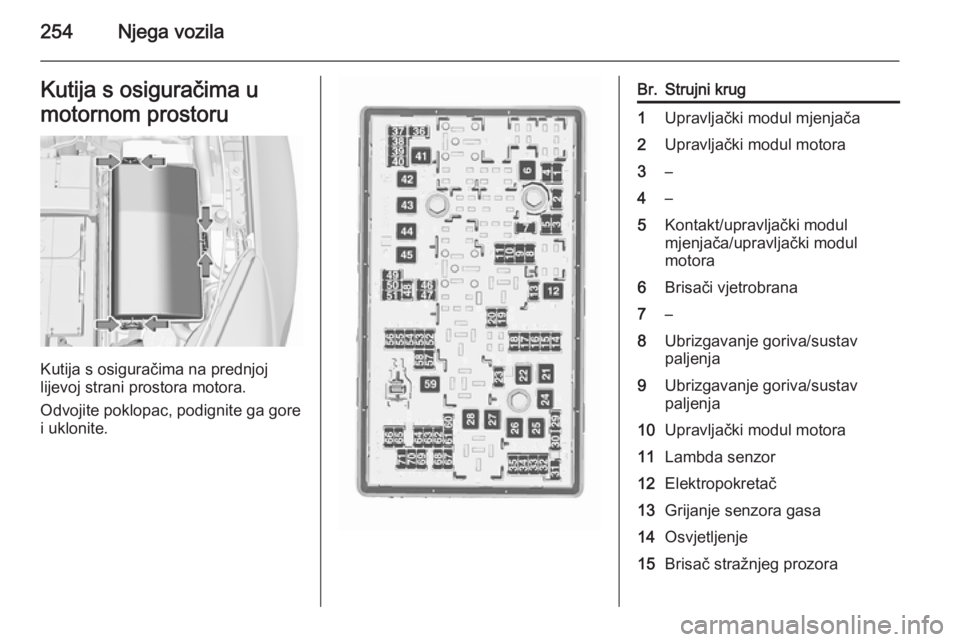

Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.
Page 259 of 343

Njega vozila257

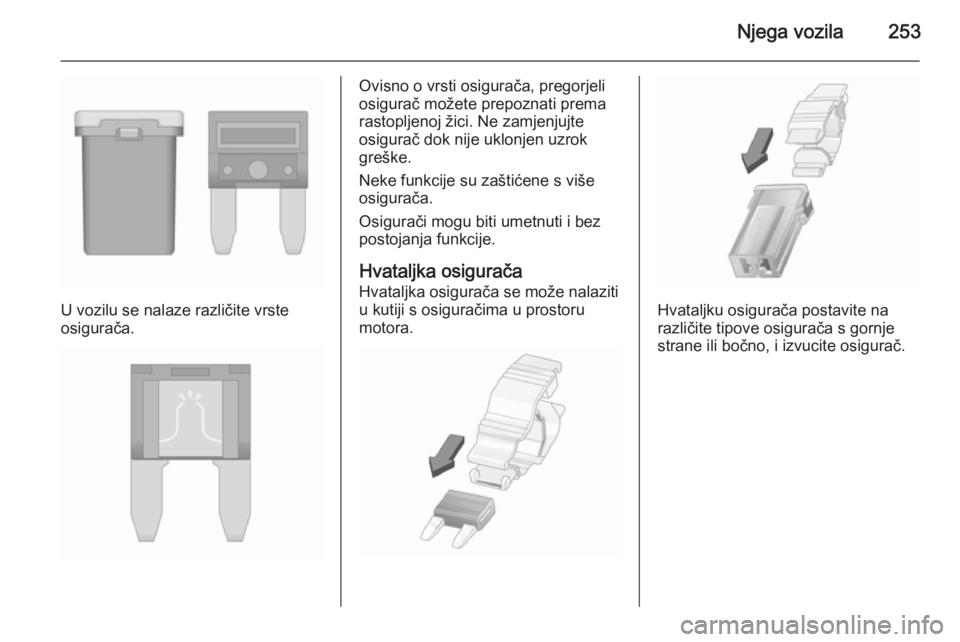

Br.Strujni krug1Infotainment sustav/info zaslon2Upravljačka jedinica karoserije3Upravljačka jedinica karoserije4Infotainment sustav/info zaslon5Infotainment sustav/info zaslon6Upaljač za cigarete7Priključak za napajanje8Upravljačka jedinica karoserije9Upravljačka jedinica karoserijeBr.Strujni krug10Upravljačka jedinica karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Sustav središnjeg
zaključavanja/Prtljažnik17Klima uređaj18Osigurač transporta19Memorija20–21Instrument22Kontakt23Upravljačka jedinica karoserije24Upravljačka jedinica karoserije25–26Priključak za napajanje u
prtljažnikuElektrična sjedala, br. 12 i 13, imaju
zaštitu od preopterećenja. Krug će
ponovno biti zatvoren nakon što se
ohladi.
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca. Uklonite
poklopac.
Page 260 of 343

258Njega vozila

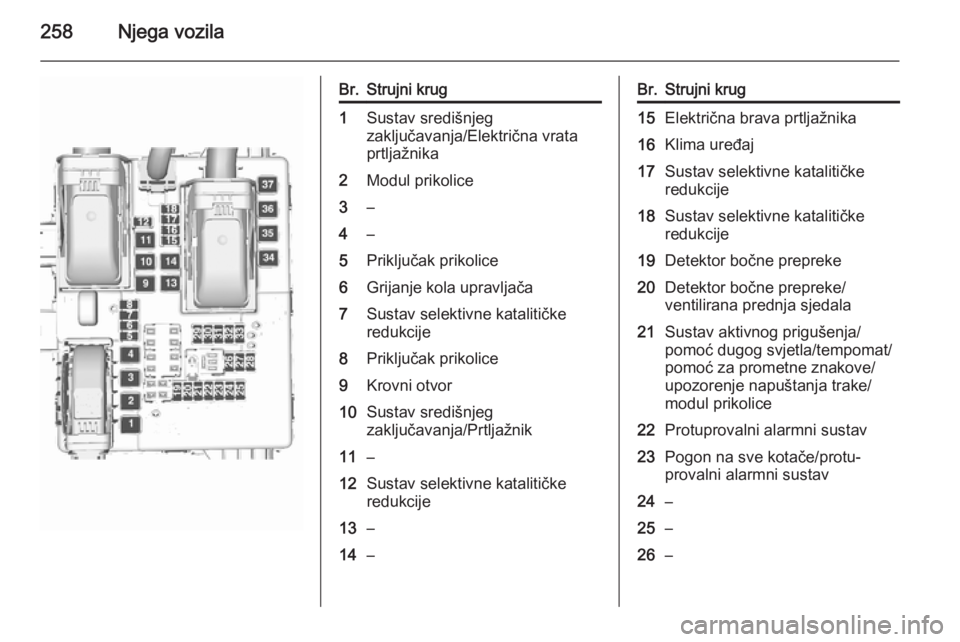

Br.Strujni krug1Sustav središnjeg
zaključavanja/Električna vrata
prtljažnika2Modul prikolice3–4–5Priključak prikolice6Grijanje kola upravljača7Sustav selektivne katalitičke
redukcije8Priključak prikolice9Krovni otvor10Sustav središnjeg
zaključavanja/Prtljažnik11–12Sustav selektivne katalitičke
redukcije13–14–Br.Strujni krug15Električna brava prtljažnika16Klima uređaj17Sustav selektivne katalitičke
redukcije18Sustav selektivne katalitičke
redukcije19Detektor bočne prepreke20Detektor bočne prepreke/
ventilirana prednja sjedala21Sustav aktivnog prigušenja/
pomoć dugog svjetla/tempomat/
pomoć za prometne znakove/
upozorenje napuštanja trake/
modul prikolice22Protuprovalni alarmni sustav23Pogon na sve kotače/protu‐
provalni alarmni sustav24–25–26–
