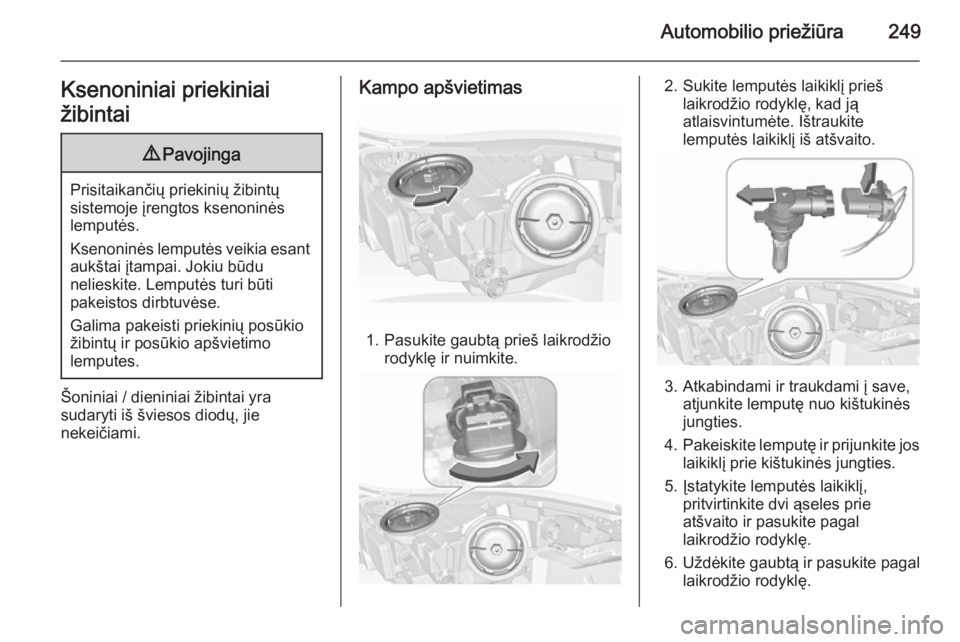

Automobilio priežiūra249Ksenoniniai priekiniai
žibintai9 Pavojinga
Prisitaikančių priekinių žibintų
sistemoje įrengtos ksenoninės
lemputės.
Ksenoninės lemputės veikia esant
aukštai įtampai. Jokiu būdu
nelieskite. Lemputės turi būti
pakeistos dirbtuvėse.
Galima pakeisti priekinių posūkio
žibintų ir posūkio apšvietimo
lemputes.
Šoniniai / dieniniai žibintai yra
sudaryti iš šviesos diodų, jie
nekeičiami.
Kampo apšvietimas
1. Pasukite gaubtą prieš laikrodžio rodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atkabindami ir traukdami į save, atjunkite lemputę nuo kištukinės
jungties.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

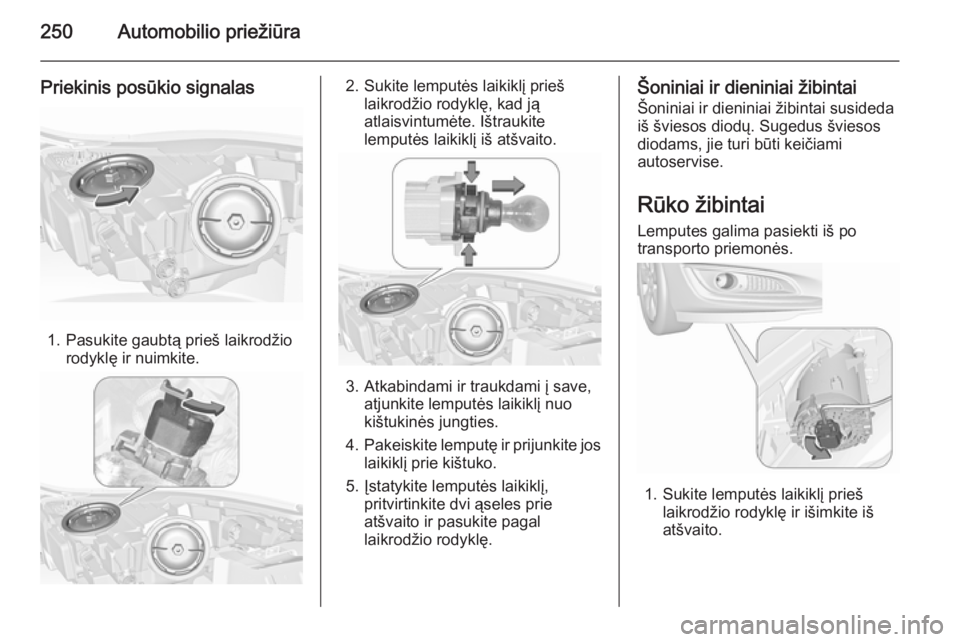

250Automobilio priežiūra
Priekinis posūkio signalas
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atkabindami ir traukdami į save, atjunkite lemputės laikiklį nuo
kištukinės jungties.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištuko.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai
Šoniniai ir dieniniai žibintai susideda
iš šviesos diodų. Sugedus šviesos
diodams, jie turi būti keičiami
autoservise.
Rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės.
1. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
atšvaito.

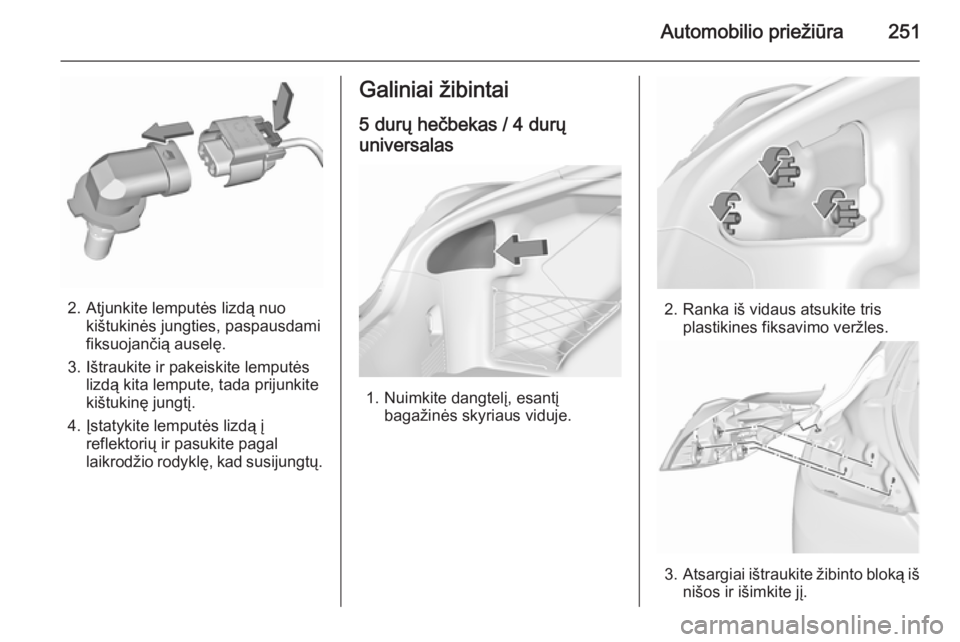

Automobilio priežiūra251
2. Atjunkite lemputės lizdą nuokištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę, kad susijungtų.
Galiniai žibintai
5 durų hečbekas / 4 durų
universalas
1. Nuimkite dangtelį, esantį bagažinės skyriaus viduje.
2. Ranka iš vidaus atsukite tris plastikines fiksavimo veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

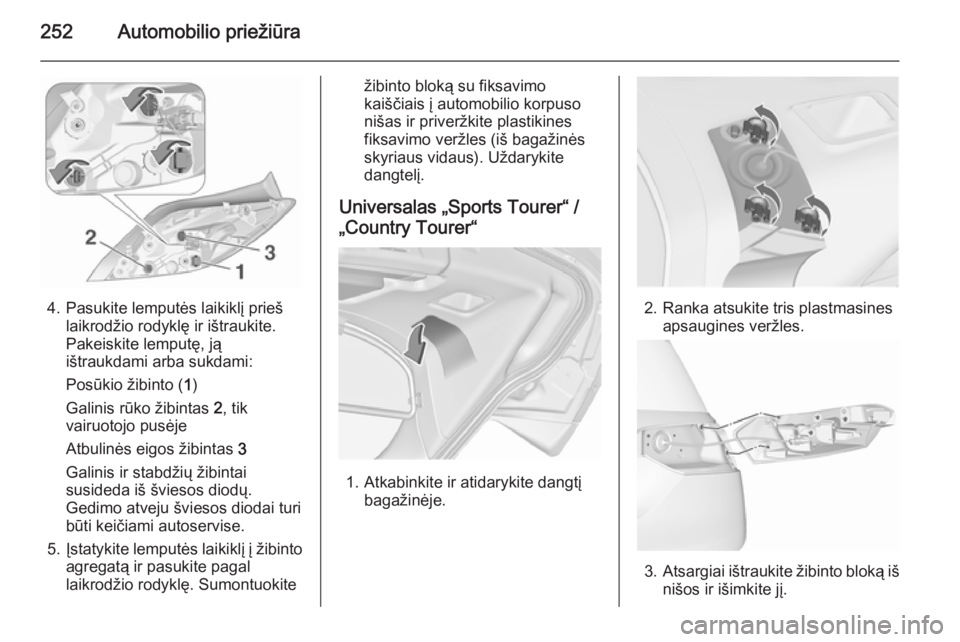

252Automobilio priežiūra
4. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite.
Pakeiskite lemputę, ją
ištraukdami arba sukdami:
Posūkio žibinto ( 1)
Galinis rūko žibintas 2, tik
vairuotojo pusėje
Atbulinės eigos žibintas 3
Galinis ir stabdžių žibintai
susideda iš šviesos diodų.
Gedimo atveju šviesos diodai turi būti keičiami autoservise.
5. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę. Sumontuokite
žibinto bloką su fiksavimo
kaiščiais į automobilio korpuso
nišas ir priveržkite plastikines
fiksavimo veržles (iš bagažinės
skyriaus vidaus). Uždarykite
dangtelį.
Universalas „Sports Tourer“ / „Country Tourer“
1. Atkabinkite ir atidarykite dangtį bagažinėje.
2. Ranka atsukite tris plastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

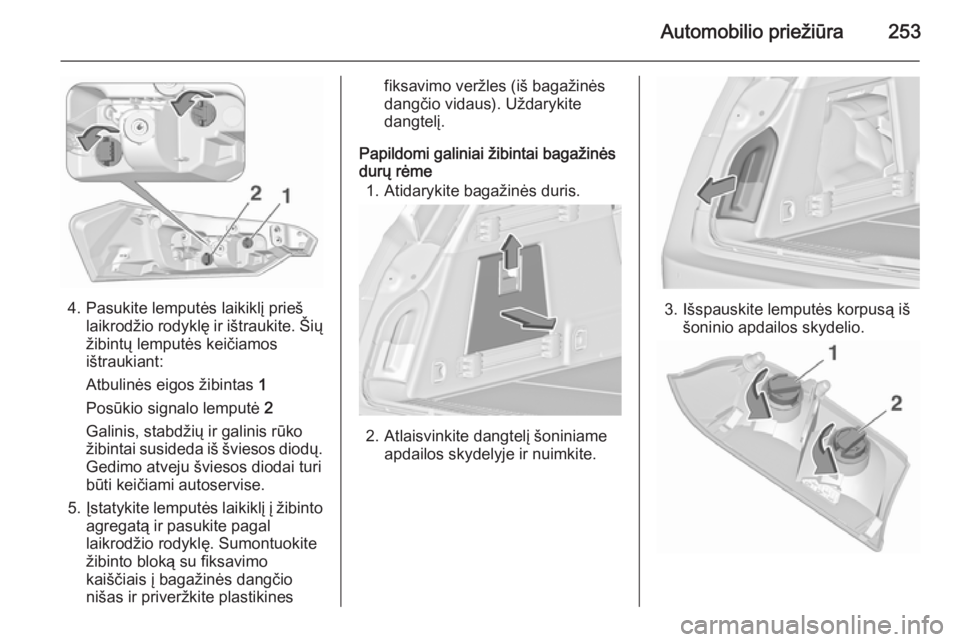

Automobilio priežiūra253
4. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite. Šiųžibintų lemputės keičiamos
ištraukiant:
Atbulinės eigos žibintas 1
Posūkio signalo lemputė 2
Galinis, stabdžių ir galinis rūko žibintai susideda iš šviesos diodų.
Gedimo atveju šviesos diodai turi
būti keičiami autoservise.
5. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę. Sumontuokite
žibinto bloką su fiksavimo
kaiščiais į bagažinės dangčio
nišas ir priveržkite plastikines
fiksavimo veržles (iš bagažinės
dangčio vidaus). Uždarykite
dangtelį.
Papildomi galiniai žibintai bagažinės
durų rėme
1. Atidarykite bagažinės duris.
2. Atlaisvinkite dangtelį šoniniame apdailos skydelyje ir nuimkite.
3. Išspauskite lemputės korpusą iššoninio apdailos skydelio.

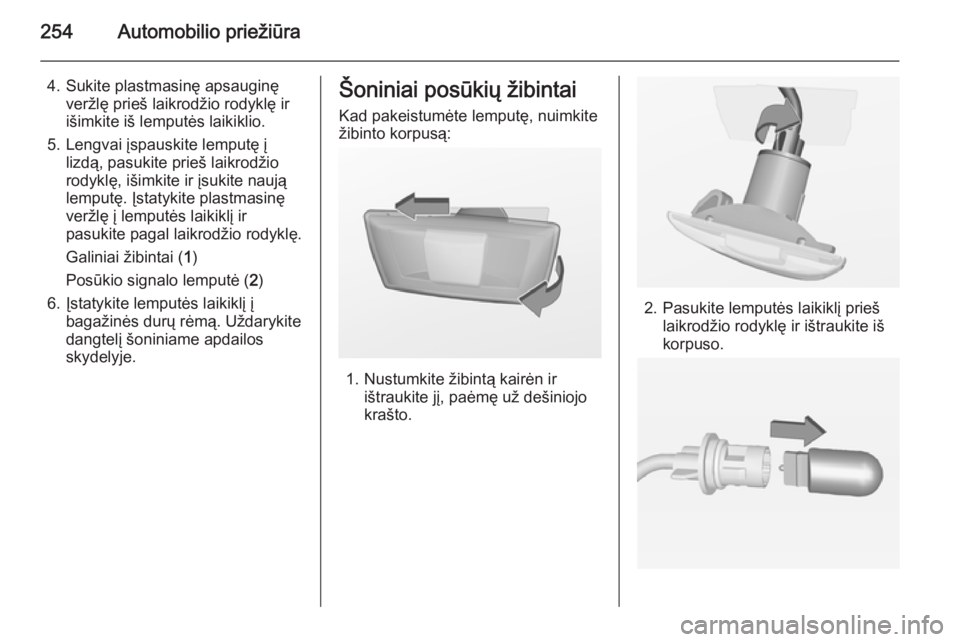

254Automobilio priežiūra
4. Sukite plastmasinę apsauginęveržlę prieš laikrodžio rodyklę ir
išimkite iš lemputės laikiklio.
5. Lengvai įspauskite lemputę į lizdą, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę. Įstatykite plastmasinę
veržlę į lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
Galiniai žibintai ( 1)
Posūkio signalo lemputė ( 2)
6. Įstatykite lemputės laikiklį į bagažinės durų rėmą. Uždarykitedangtelį šoniniame apdailos
skydelyje.Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.

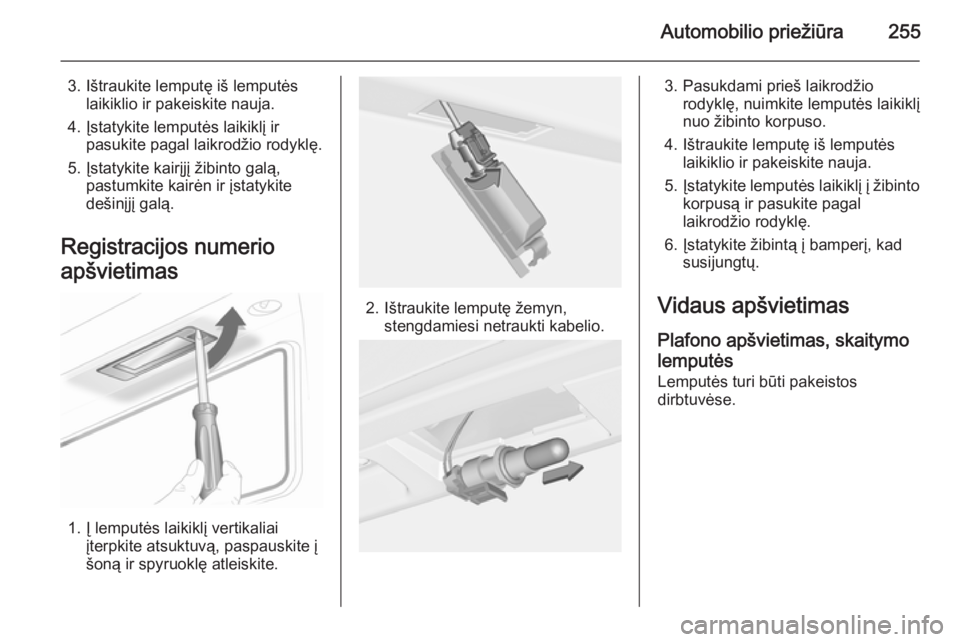

Automobilio priežiūra255
3. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Į lemputės laikiklį vertikaliai įterpkite atsuktuvą, paspauskite į
šoną ir spyruoklę atleiskite.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.

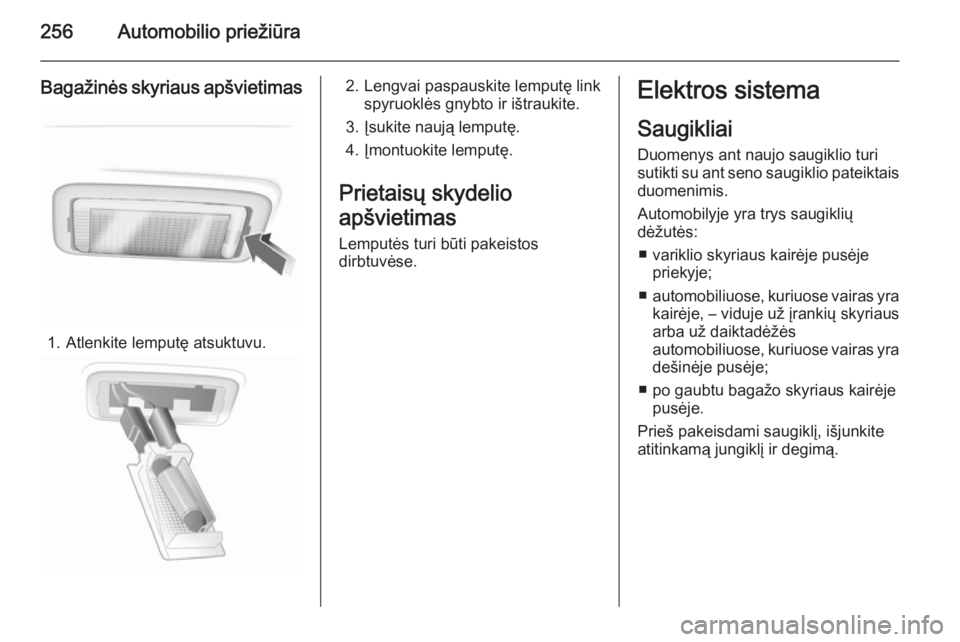

256Automobilio priežiūra
Bagažinės skyriaus apšvietimas
1. Atlenkite lemputę atsuktuvu.
2. Lengvai paspauskite lemputę linkspyruoklės gnybto ir ištraukite.
3. Įsukite naują lemputę.
4. Įmontuokite lemputę.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai
Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje;
■ automobiliuose, kuriuose vairas yra
kairėje, – viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra dešinėje pusėje;
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.

Automobilio priežiūra257
Automobilyje įrengta įvairių rūšių
saugiklių.
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

258Automobilio priežiūraSaugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Nr.Grandinė1Pavarų dėžės valdymo modulis2Variklio valdymo modulis3–4–5Uždegimas / pavarų dėžės
valdymo modulis / variklio
valdymo modulis6Priekinio stiklo valytuvas7–8Degalų įpurškimas / degimo
sistema9Degalų įpurškimas / degimo
sistema10Variklio valdymo modulis11Lambda zondas12Starteris13Kaitinimo sklendės jutiklis14Apšvietimas15Galinio lango valytuvas
