OPEL INSIGNIA 2015.5 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky99

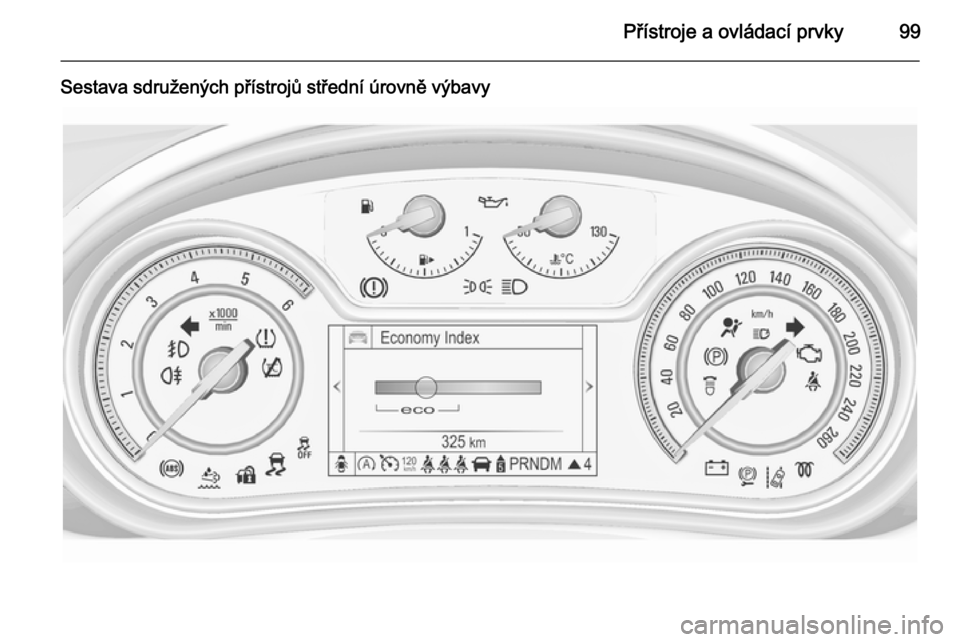

Sestava sdružených přístrojů střední úrovně výbavy

100Přístroje a ovládací prvky

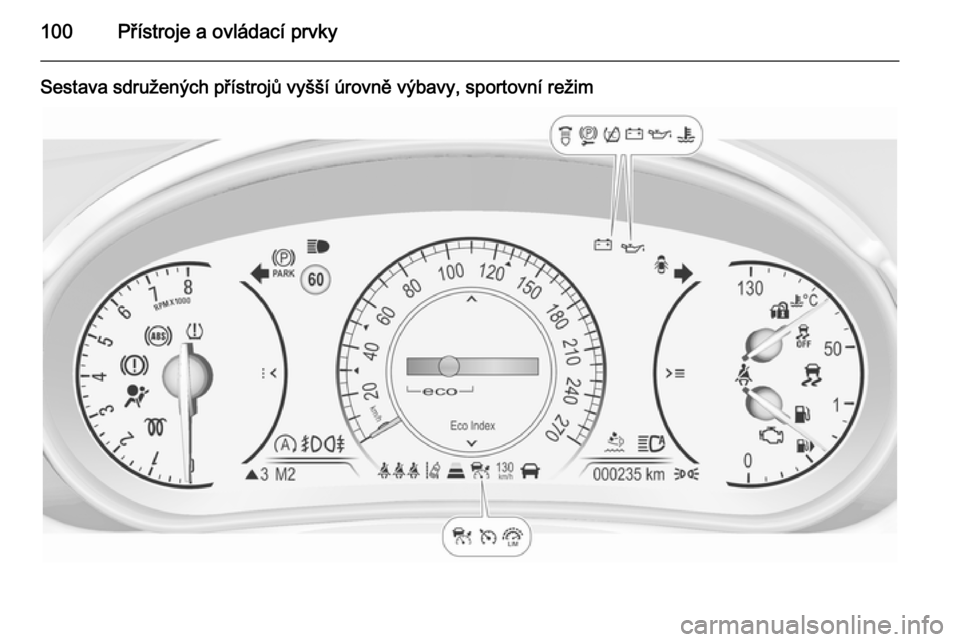

Sestava sdružených přístrojů vyšší úrovně výbavy, sportovní režim

Přístroje a ovládací prvky101

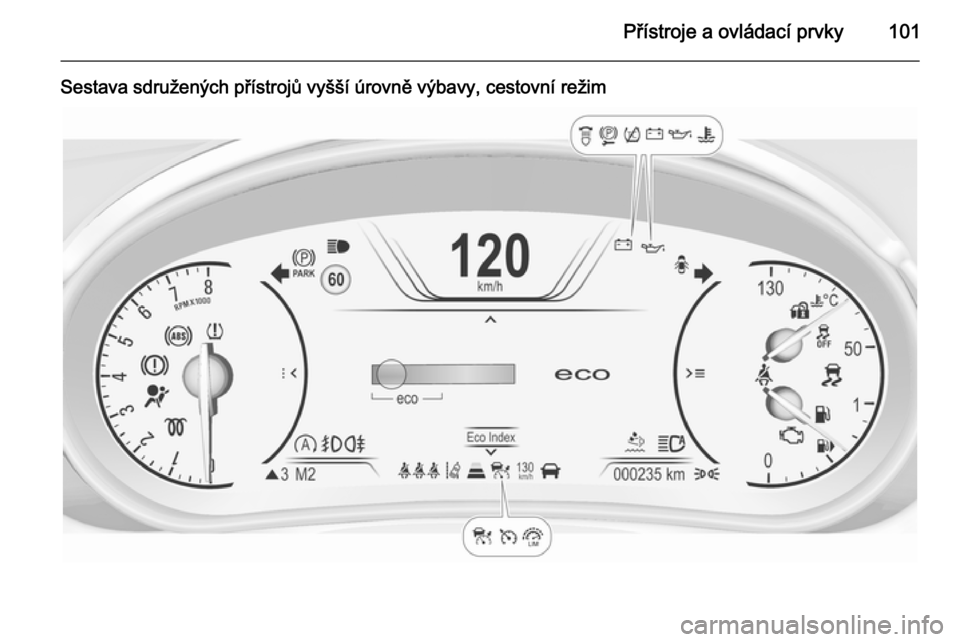

Sestava sdružených přístrojů vyšší úrovně výbavy, cestovní režim

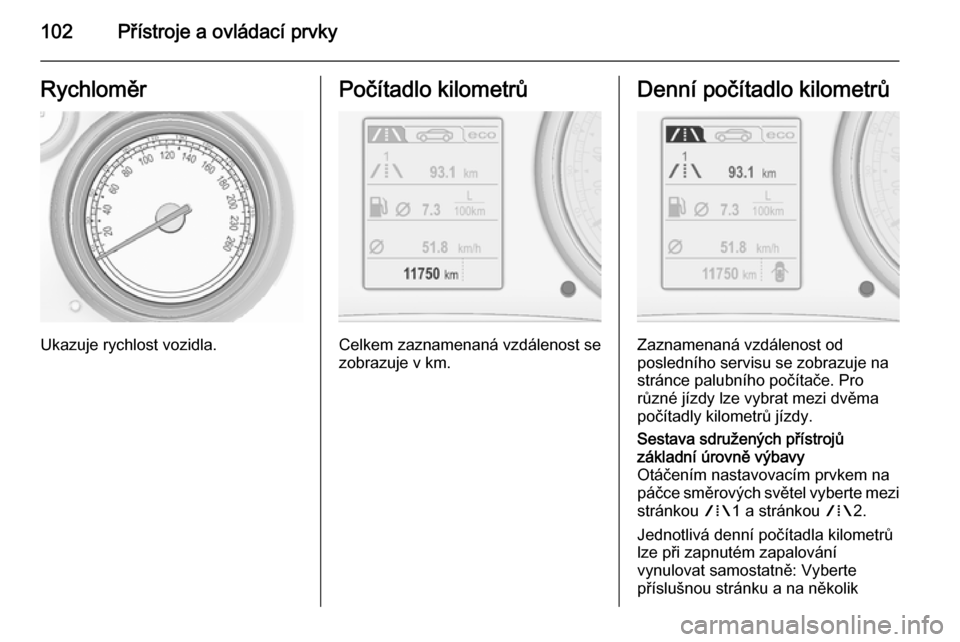

102Přístroje a ovládací prvkyRychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Denní počítadlo kilometrů
Zaznamenaná vzdálenost od
posledního servisu se zobrazuje na
stránce palubního počítače. Pro
různé jízdy lze vybrat mezi dvěma
počítadly kilometrů jízdy.
Sestava sdružených přístrojů
základní úrovně výbavy
Otáčením nastavovacím prvkem na
páčce směrových světel vyberte mezi
stránkou W1 a stránkou W2.
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku a na několik

Přístroje a ovládací prvky103
sekund podržte stisknutý ovladač provynulování nebo stiskněte tlačítko
SET/CLR na páčce směrových

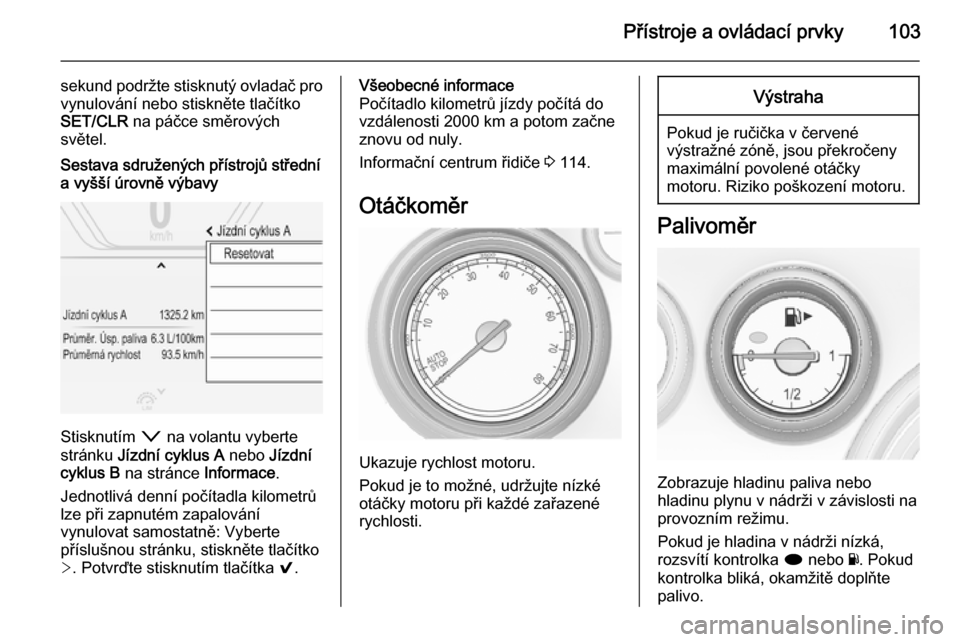

světel.Sestava sdružených přístrojů střední a vyšší úrovně výbavy
Stisknutím o na volantu vyberte
stránku Jízdní cyklus A nebo Jízdní
cyklus B na stránce Informace.
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku, stiskněte tlačítko
> . Potvrďte stisknutím tlačítka 9.
Všeobecné informace
Počítadlo kilometrů jízdy počítá do
vzdálenosti 2000 km a potom začne
znovu od nuly.
Informační centrum řidiče 3 114.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru při každé zařazené
rychlosti.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva nebo
hladinu plynu v nádrži v závislosti na
provozním režimu.
Pokud je hladina v nádrži nízká,
rozsvítí kontrolka i nebo Y. Pokud
kontrolka bliká, okamžitě doplňte
palivo.

104Přístroje a ovládací prvky
Během provozu na zkapalněný plyn
systém automaticky přepne na
benzín, jsou-li plynové nádrže
prázdné 3 104.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo, může být doplněné množství méně
než specifikovaný objem nádrže.
Volič palivaStisknutím tlačítka LPG přepnete
mezi provozem na benzin
a provozem na zkapalněný plyn. LED
dioda 1 pro stav udává aktuální
provozní režim.1 vypnut=provoz na benzín1 svítí=provoz na zkapalněný
plyn1 bliká=není možné žádné
přepínání, jeden typ
paliva je prázdný
Jakmile je nádrž na zkapalněný plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Po nastartování motoru je LED dioda 1 někdy zhasnutá. Pokud se v této
situaci dvakrát stiskne LPG, začne
LED dioda 1 blikat.
Palivo pro provoz na zkapalněný plyn
3 217.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
50°=motor ještě
nedosáhl provozní
teploty90°
(prostřední
zóna)=normální provozní
teplota130°=teplota je příliš
vysoká

Přístroje a ovládací prvky105Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Nabídka zbývající životnosti oleje se
zobrazuje v informačním centru řidiče 3 114.
Na displeji základní úrovně výbavy
vyberte nabídku Nastavení
stisknutím MENU na páčce ukazatelů
směru. Otáčením nastavovacím
kolečkem vyberte stránku Zbývající
životnost oleje .
Na displeji střední úrovně výbavy
vyberte nabídku Informace stisknutím
tlačítka p na volantu. Stisknutím
tlačítka P vyberte stránku Zbývající
životnost oleje .
Zbývající životnost oleje je udávána
v %.

106Přístroje a ovládací prvky
VynulováníPro vynulování na displeji základní
úrovně výbavy stiskněte na několik
sekund tlačítko SET/CLR na páčce
ukazatelů směru. Zapalování musí
být zapnuté, ale motor je vypnutý.
Na displeji střední úrovně výbavy
stiskněte tlačítko > na volantu
a otevřete podsložku. Vyberte
Resetovat a potvrďte stisknutím
tlačítka 9 na několik sekund.
Zapalování musí být zapnuté, ale motor je vypnutý.
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Příští servis Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí
Brzy vyměňte motorový olej . Nechte
vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Servisní informace 3 280.Kontrolky
Zde uvedené kontrolky nemusejí být ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla se umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení aktivacemodrá=potvrzení aktivacebílá=potvrzení aktivace
Viz všechny kontrolky na různých
sestavách sdružených přístrojů 3 97.
Ukazatel směru
O svítí nebo bliká zeleně.
Krátce se rozsvítí
Jsou zapnuta obrysová světla.
Bliká
Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 239, pojistek
3 250.
Ukazatele směru 3 136.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
Kontrolka X pro sedadlo řidiče na
sestavě sdružených přístrojů se
rozsvítí nebo začne červeně blikat.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně ve středové
konzole, pokud je sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.

Přístroje a ovládací prvky107
Bliká
Po nastartování motoru po dobu
maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Stav bezpečnostních pásů na
zadních sedadlech, sestava sdružených přístrojů základníúrovně výbavy Kontrolka X v informačním centru
řidiče bliká nebo svítí.
Svítí
Po nastartování motoru při zapnutém bezpečnostním pásu.
Bliká
Po rozjetí vozidla při nezapnutém
bezpečnostním pásu.
Zapnutí bezpečnostního pásu 3 57.
Stav bezpečnostních pásů na
zadních sedadlech, sestava sdružených přístrojů střednía vyšší úrovně výbavy
Kontrolka X se rozsvítí zeleně nebo
šedě na sestavě sdružených přístrojů po nastartování motoru.Svítí červeně
Sedadlo je obsazeno a bezpečnostní
pás není zapnutý.
Svítí zeleně
Sedadlo je obsazeno a bezpečnostní
pás je zapnutý.
Svítí šedě
Sedadlo není obsazeno.
Zapnutí bezpečnostního pásu 3 57.
Airbag a předpínače
bezpečnostních pásů
v svítí červeně.
Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekundy.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 56, 3 60.
Vypnutí airbagu
V svítí žlutě.
Airbag předního spolujezdce je
aktivní.
* svítí žlutě.

108Přístroje a ovládací prvky
Airbag předního spolujezdce je
vypnutý 3 64.9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Systém brzd a spojky
R svítí červeně.
Hladina brzdové a spojkové kapaliny je příliš nízká 3 235.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování, pokud je zabrzděná ruční brzda 3 176.
Sešlápněte pedál
- svítí nebo bliká žlutě.
Svítí
Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový
pedál 3 176.
Pro nastartování motoru v režimu
Autostop je nutné sešlápnout
spojkový pedál. Systém Stop-start
3 162.
Bliká Pro hlavní start motoru je nutné
sešlápnout spojkový pedál 3 17,
3 160.
