OPEL INSIGNIA 2015.5 Uživatelská příručka (in Czech)

Péče o vozidlo259
Tlak vzduchu v pneumatikách
3 302.

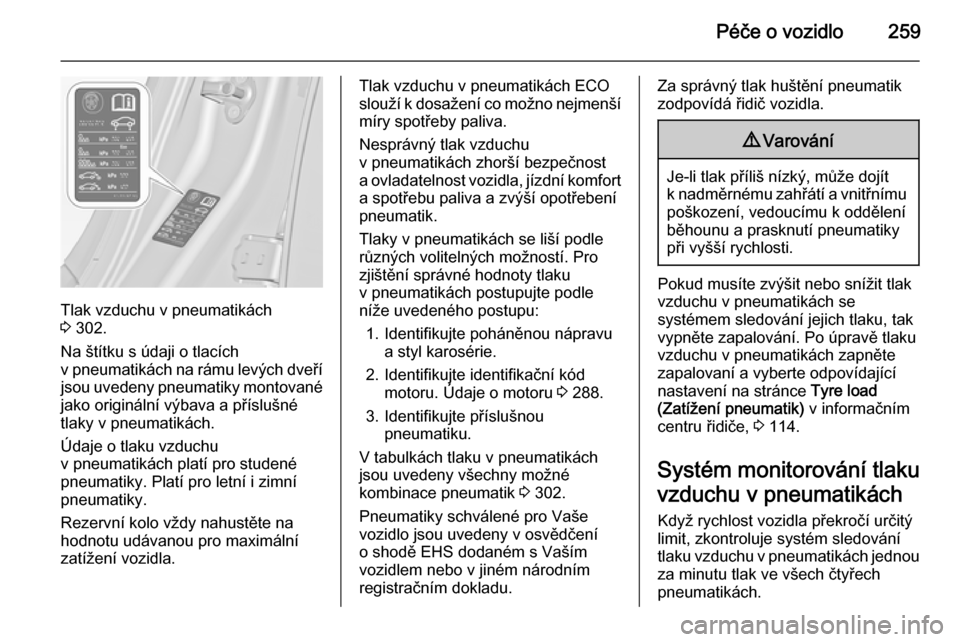

Na štítku s údaji o tlacích
v pneumatikách na rámu levých dveří jsou uvedeny pneumatiky montované
jako originální výbava a příslušné
tlaky v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní komfort a spotřebu paliva a zvýší opotřebení
pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte poháněnou nápravu a styl karosérie.
2. Identifikujte identifikační kód motoru. Údaje o motoru 3 288.
3. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 302.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku, tak
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte odpovídající
nastavení na stránce Tyre load
(Zatížení pneumatik) v informačním
centru řidiče, 3 114.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.

260Péče o vozidloVýstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na tlak v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.

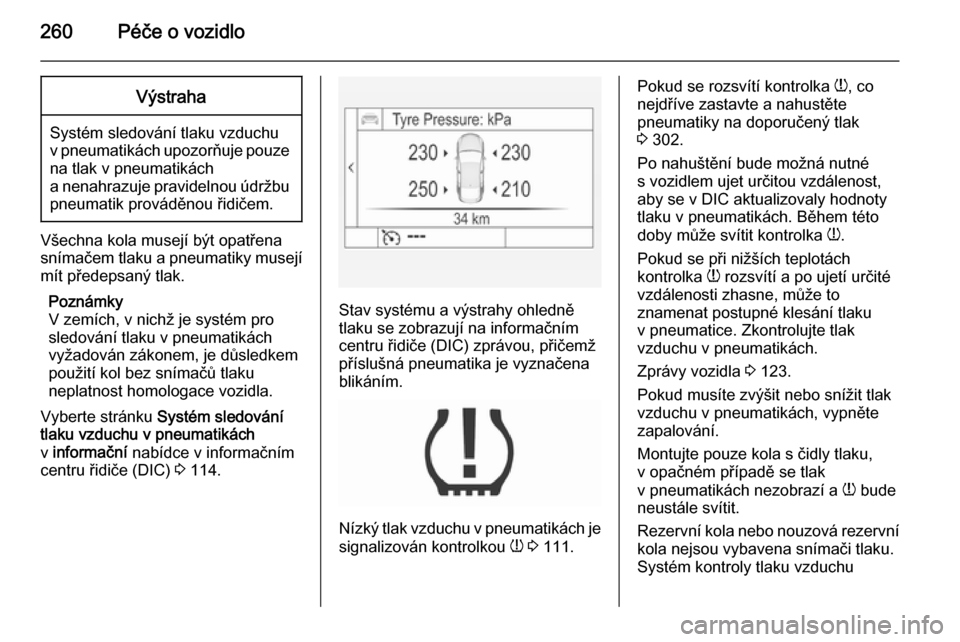

Vyberte stránku Systém sledování
tlaku vzduchu v pneumatikách
v informační nabídce v informačním
centru řidiče (DIC) 3 114.
Stav systému a výstrahy ohledně
tlaku se zobrazují na informačním
centru řidiče (DIC) zprávou, přičemž
příslušná pneumatika je vyznačena
blikáním.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 111.
Pokud se rozsvítí kontrolka
w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 302.
Po nahuštění bude možná nutné
s vozidlem ujet určitou vzdálenost,
aby se v DIC aktualizovaly hodnoty
tlaku v pneumatikách. Během této
doby může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to
znamenat postupné klesání tlaku
v pneumatice. Zkontrolujte tlak
vzduchu v pneumatikách.
Zprávy vozidla 3 123.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku,
v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém kontroly tlaku vzduchu

Péče o vozidlo261
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kužel ventilku a těsnicí
kroužek, u nástrčných čidel vyměňte
kompletní dřík ventilu.

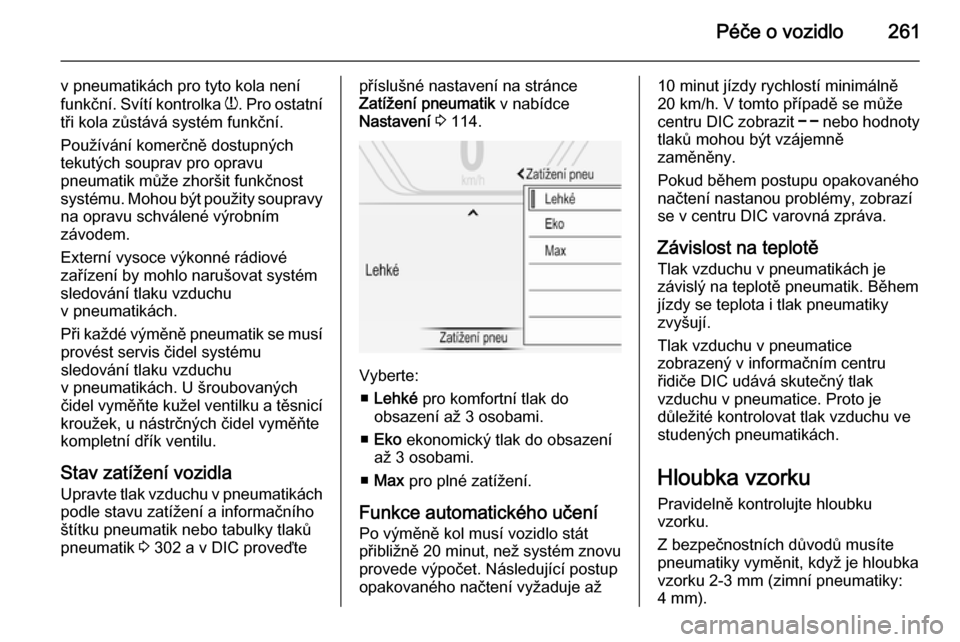

Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačníhoštítku pneumatik nebo tabulky tlaků
pneumatik 3 302 a v DIC proveďtepříslušné nastavení na stránce
Zatížení pneumatik v nabídce
Nastavení 3 114.
Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami.
■ Eko ekonomický tlak do obsazení
až 3 osobami.
■ Max pro plné zatížení.
Funkce automatického učení Po výměně kol musí vozidlo stát
přibližně 20 minut , než systém znovu
provede výpočet. Následující postup
opakovaného načtení vyžaduje až
10 minut jízdy rychlostí minimálně
20 km/h. V tomto případě se může
centru DIC zobrazit $ nebo hodnoty
tlaků mohou být vzájemně
zaměněny.
Pokud během postupu opakovaného
načtení nastanou problémy, zobrazí
se v centru DIC varovná zpráva.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšují.
Tlak vzduchu v pneumatice
zobrazený v informačním centru
řidiče DIC udává skutečný tlak
vzduchu v pneumatice. Proto je
důležité kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).

262Péče o vozidlo
Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.

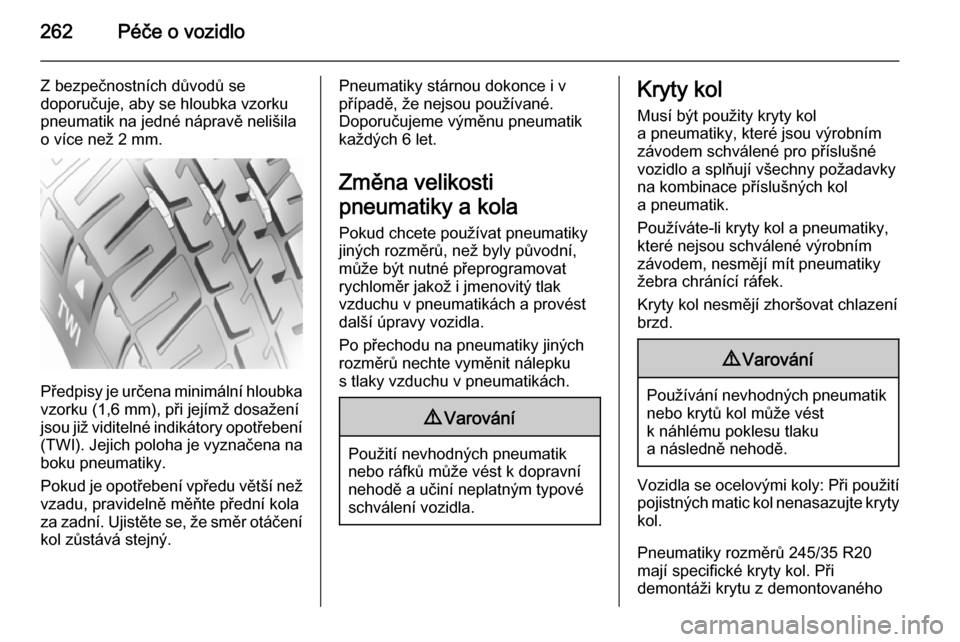

Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, pravidelně měňte přední kola
za zadní. Ujistěte se, že směr otáčení kol zůstává stejný.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku
s tlaky vzduchu v pneumatikách.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Při použití
pojistných matic kol nenasazujte kryty kol.
Pneumatiky rozměrů 245/35 R20
mají specifické kryty kol. Při
demontáži krytu z demontovaného

Péče o vozidlo263
kola uvolněte nejdříve ramena jedno
po druhém. Následně zezadu
uprostřed zatlačte na kryt a odejměte
ho.
Při zpětné montáži nejdříve srovnejte kryt kola tak, aby polohovací výčnělek
zapadl do prohlubně.

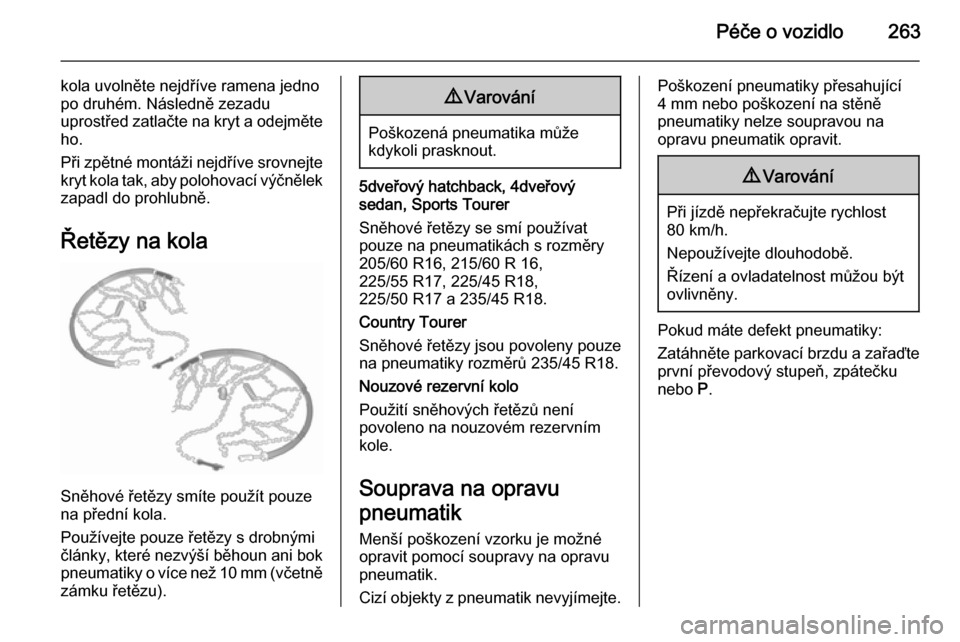

Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
5dveřový hatchback, 4dveřový
sedan, Sports Tourer
Sněhové řetězy se smí používat
pouze na pneumatikách s rozměry
205/60 R16, 215/60 R 16,
225/55 R17, 225/45 R18,
225/50 R17 a 235/45 R18.
Country Tourer
Sněhové řetězy jsou povoleny pouze
na pneumatiky rozměrů 235/45 R18.
Nouzové rezervní kolo
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte dlouhodobě.
Řízení a ovladatelnost můžou být
ovlivněny.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.

264Péče o vozidlo

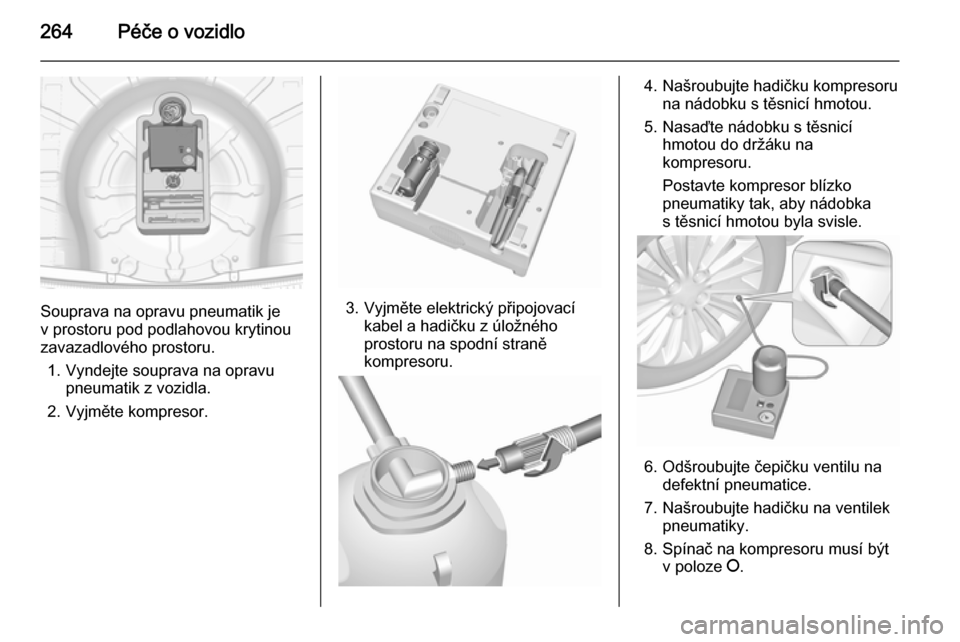

Souprava na opravu pneumatik je
v prostoru pod podlahovou krytinou
zavazadlového prostoru.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.

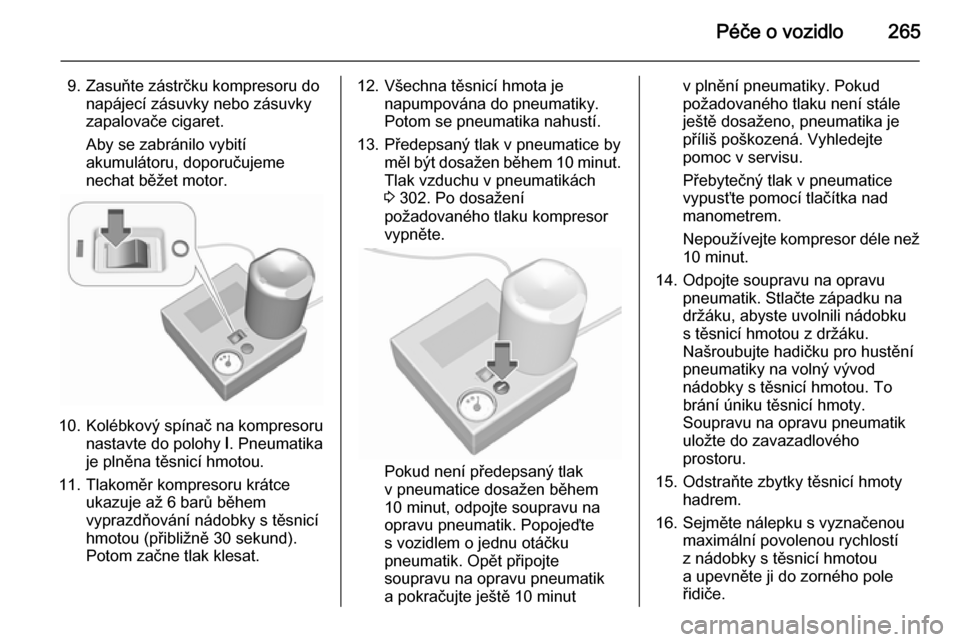

8. Spínač na kompresoru musí být v poloze J.

Péče o vozidlo265
9. Zasuňte zástrčku kompresoru donapájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 302. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadičku pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.

266Péče o vozidlo

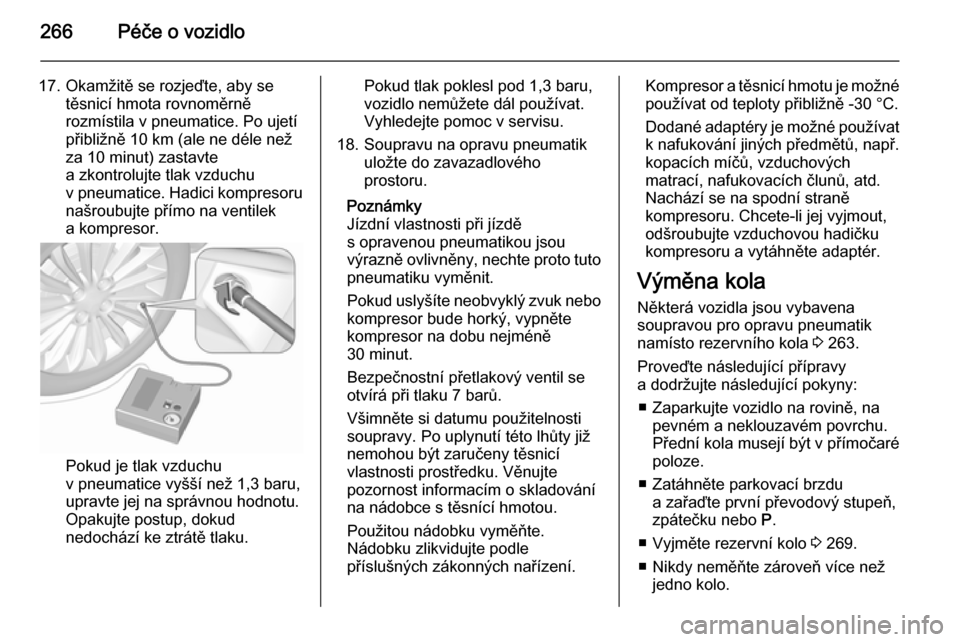

17. Okamžitě se rozjeďte, aby setěsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za 10 minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru
našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.Kompresor a těsnicí hmotu je možné
používat od teploty přibližně -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů, např.
kopacích míčů, vzduchových
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.
Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 263.
Proveďte následující přípravy
a dodržujte následující pokyny:
■ Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být v přímočaré
poloze.
■ Zatáhněte parkovací brzdu a zařaďte první převodový stupeň,
zpátečku nebo P.
■ Vyjměte rezervní kolo 3 269.
■ Nikdy neměňte zároveň více než jedno kolo.

Péče o vozidlo267
■ Zvedák používejte pouze provýměnu kol v případě píchnutí, ne
pro sezónní výměnu zimních nebo
letních pneumatik.
■ Zvedák nevyžaduje údržbu.
■ Je-li povrch pod vozidlem měkký, musíte pod zvedák položit pevnou
podložku (síla max. 1 cm).
■ Před zdvižením vozidla z něj vyložte těžké předměty.
■ Ve vozidle, které je zvedáno, nesmí
být žádné osoby ani zvířata.
■ Nikdy nepracujte pod vozidlem na zvedáku.
■ Nestartujte vozidlo, pokud je zvednuté na zvedáku.
■ Před namontováním kola vyčistěte kolové matice a závity čistým
hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte.
Ocelová kola s kryty: Stáhněte
kryt kola.
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí
šroubováku a demontujte.
Chraňte ozdobný kryt tím, že
umístěte měkkou tkaninu mezi
šroubovák a ráfek z lehké slitiny.

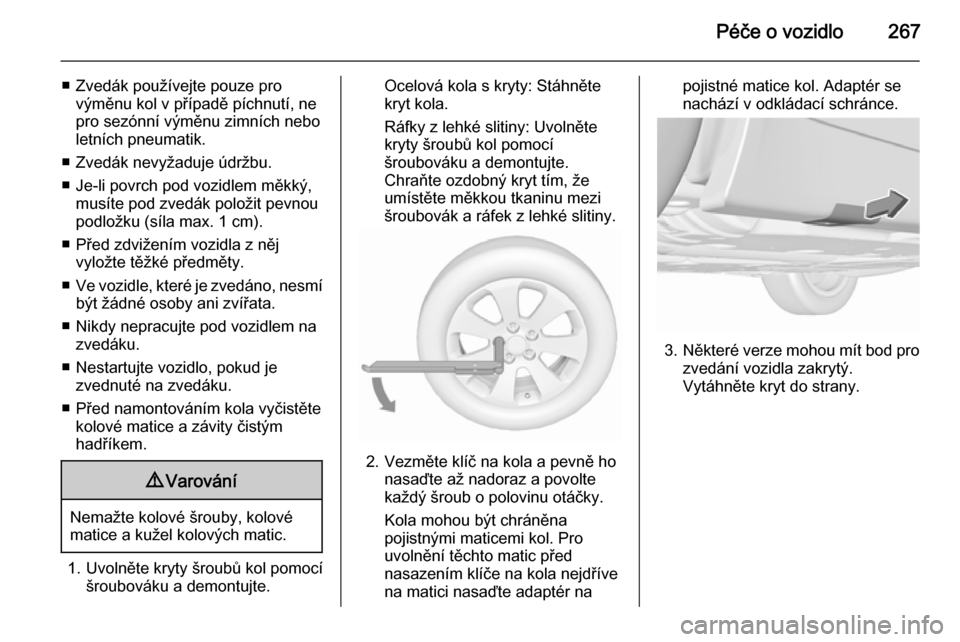

2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic před
nasazením klíče na kola nejdříve
na matici nasaďte adaptér na
pojistné matice kol. Adaptér se
nachází v odkládací schránce.
3. Některé verze mohou mít bod pro
zvedání vozidla zakrytý.
Vytáhněte kryt do strany.

268Péče o vozidlo

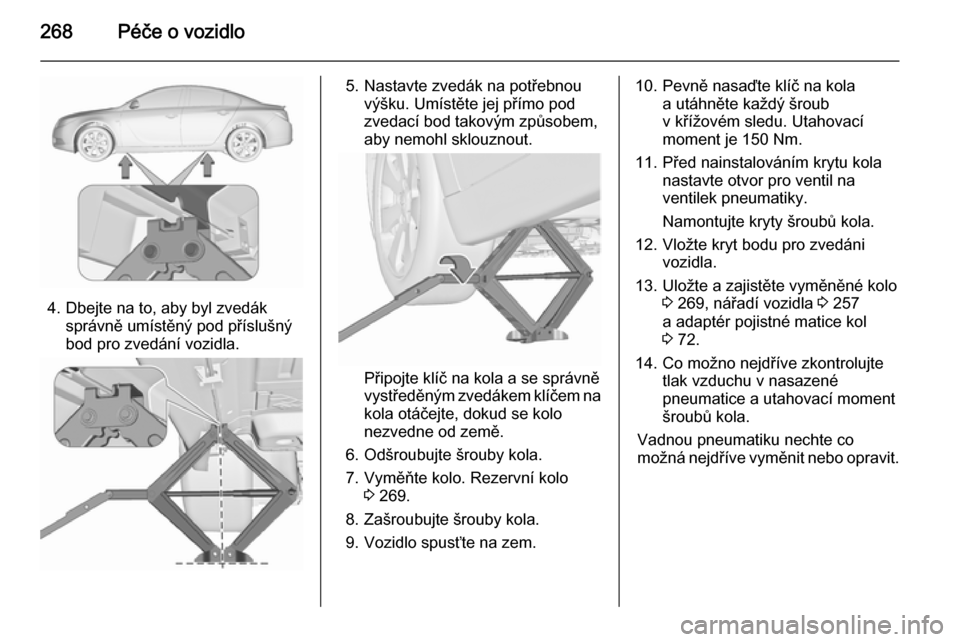

4. Dbejte na to, aby byl zvedáksprávně umístěný pod příslušný
bod pro zvedání vozidla.
5. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
6. Odšroubujte šrouby kola.
7. Vyměňte kolo. Rezervní kolo 3 269.
8. Zašroubujte šrouby kola.
9. Vozidlo spusťte na zem.
10. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 150 Nm.
11. Před nainstalováním krytu kola nastavte otvor pro ventil na
ventilek pneumatiky.
Namontujte kryty šroubů kola.
12. Vložte kryt bodu pro zvedáni vozidla.
13. Uložte a zajistěte vyměněné kolo 3 269, nářadí vozidla 3 257
a adaptér pojistné matice kol 3 72.
14. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment
šroubů kola.
Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo opravit.
