Řízení vozidla a jeho provoz219
S ohledem na extrémní teploty
v kombinaci se složením plynu může
trvat lehce déle, než systém přepne
z provozu na benzín na provoz na plyn.
V extrémních situacích, pokud nejsou
splněny minimální podmínky, může
systém přepnout zpátky na provoz na
plyn.
V případě ostatních poruch
vyhledejte pomoc v servisu.Výstraha
Opravy a seřizování smí provádět
pouze vyškolení specialisté. Tím
se zachová bezpečnost a záruka
u systému LPG.
Zkapalněný plyn vydává
charakteristický pach (zápach), proto
případnou netěsnost snadno
poznáte.
9 Varování
Pokud ve vozidle nebo v jeho
bezprostřední blízkosti cítíte kouř,
okamžitě přepněte na provoz na
benzín. Nekuřte. Zákaz použití
otevřeného ohně a zdrojů
zapalování.
Pokud zápach plynu přetrvává,
nestartujte motor. Pokud možno,
zavřete manuální uzavírací ventil na
multiventilu. Multiventil se nachází na nádrži na zkapalněný plyn
v zavazadlovém prostoru pod zadním krytem podlahy.
Otočte nastavovacím prvkem ve
směru hodinových ručiček.
Pokud zápach plynu není cítit, když je
manuální uzavírací ventil zavřený,
vozidlo lze používat v režimu
spalování benzínu. Pokud zápach
plynu přetrvává, nestartujte motor. Nechte příčinu poruchy odstranit
v servisu.
Při použití podzemního parkoviště
dodržujte místní předpisy a pokyny
provozovatele.
Poznámky
V případě nehody vypněte
zapalování a světla. Zavřete
manuální zavírací ventil na
multiventilu.

220Řízení vozidla a jeho provozDoplňování paliva9Nebezpečí
Před doplňováním paliva vypněte
motor a jakákoliv spalovací
nezávislá topení. Vypněte mobilní
telefony.
Při doplňování paliva dodržujte provozní a bezpečnostní pokyny
čerpací stanice.
9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
Čerpání paliva do zážehovýcha vznětových motorů
Pomalým otáčením doleva otevřete
uzávěr hrdla palivové nádrže.

Řízení vozidla a jeho provoz221
Uzávěr palivové nádrže je možné
nasadit do držáku na dvířkách hrdla
palivové nádrže.
Chcete-li doplnit palivo, zasuňte
úplně čerpací pistoli a zapněte ji.
Po automatickém vypnutí pistole se
do palivové nádrže smí doplnit
maximálně dvě dávky paliva.
Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením ve směru
hodinových ručiček tak, aby zacvakl.
Zavřete klapku a zaklapněte ji.
Vozidla s uzávěrkou proti
natankování nesprávného paliva9 Varování
U vozidel s uzávěrkou proti
natankování nesprávného paliva
se nepokoušejte otevřít klapku
plnicího hrdla ručně.
Nedodržení tohoto pokynu může
vést k zachycení prstů.
Vozidla se selektivní katalickou
redukcí jsou vybavena uzávěrkou
proti natankování nesprávného
paliva.
Uzávěrkou proti natankování
nesprávného paliva zajišťuje, že
klapku plnicího hrdla palivové nádrže
lze otevřít pouze čerpací pistoli pro
tankování motorové nafty nebo
nálevky pro nouzové doplnění paliva.

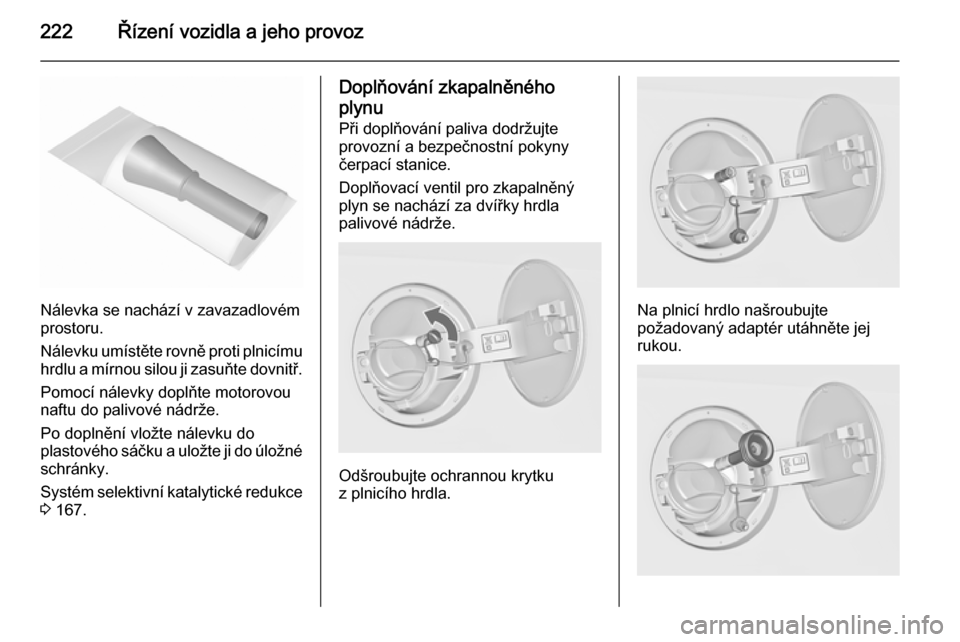

Uzávěr hrdla palivové nádrže otáčejte
pomalu doleva.
Uzávěr je možné nasadit do držáku na dvířkách hrdla palivové nádrže.
Čerpací pistoli umístěte rovně proti plnicímu hrdlu a mírnou silou ji
zasuňte dovnitř.
Při nouzovém doplňování paliva
z kanystru se musí pro otevření
uzávěrky plnicího hrdla použít
nálevka.

222Řízení vozidla a jeho provoz
Nálevka se nachází v zavazadlovém
prostoru.
Nálevku umístěte rovně proti plnicímu hrdlu a mírnou silou ji zasuňte dovnitř.
Pomocí nálevky doplňte motorovou
naftu do palivové nádrže.
Po doplnění vložte nálevku do
plastového sáčku a uložte ji do úložné schránky.
Systém selektivní katalytické redukce
3 167.
Doplňování zkapalněného
plynu Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
Doplňovací ventil pro zkapalněný
plyn se nachází za dvířky hrdla
palivové nádrže.
Odšroubujte ochrannou krytku
z plnicího hrdla.
Na plnicí hrdlo našroubujte
požadovaný adaptér utáhněte jej
rukou.

Řízení vozidla a jeho provoz223
Adaptér ACME: Přišroubujte matici
plnicího hrdla na adaptér. Stiskněte
pojistnou páčku na plnicím hrdle
směrem dolů.
Plnicí hrdlo DISH (Itálie): Vložte plnicí
hrdlo do adaptéru. Stiskněte
pojistnou páčku na plnicím hrdle
směrem dolů.
Plnicí hrdlo s bajonetovým
uzávěrem: Vložte plnicí hrdlo na
adaptér a otočte jim čtvrt otáčky vlevo nebo vpravo. Zcela potáhněte
pojistnou páčku na plnicím hrdle.
Plnicí hrdlo EURO: Zatlačte plnicí
hrdlo na adaptér, aby zacvaklo.
Stiskněte tlačítko v přívodu
zkapalněného plynu. Jakmile je
dosaženo 80% objemu nádrže
(maximální hladina doplnění),
čerpací systém se zastaví nebo bude běžet pomalu.
Uvolněte tlačítko na čerpacím
systému a čerpání se zastaví.
Uvolněte pojistnou páčku a vytáhněte
plnicí hrdlo. Může se stát, že unikne
malé množství zkapalněného plynu.Vytáhněte adaptér a uložte jej ve
vozidle.
Nasaďte ochrannou krytku, aby se do
plnicího otvoru a systému nedostaly
nečistoty.9 Varování
S ohledem na provedení systému
dojde po uvolnění pojistné páčky
nevyhnutelně k úniku
zkapalněného plynu. Výpary
nevdechujte.
9 Varování
Z bezpečnostních důvodů musí
být nádrž na zkapalněný plyn
naplněna pouze na 80 %.
Multiventil na nádrži zkapalněného
plynu automaticky omezí čerpané
množství. Pokud se přidá větší
množství, doporučujeme
nevystavovat vozidlo slunci, dokud se nadměrné množství nespotřebuje.

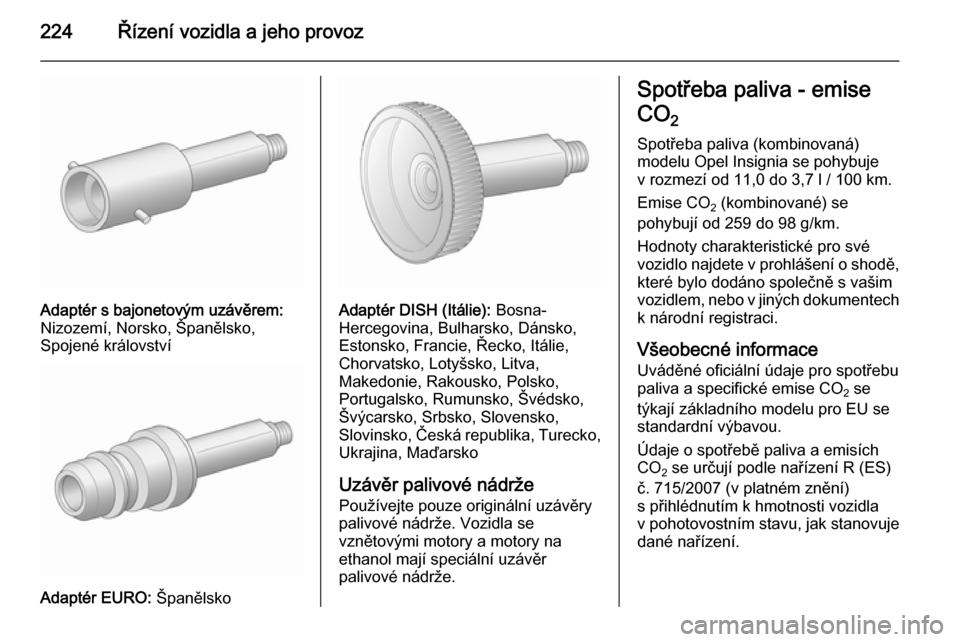

Plnicí adaptér
Jelikož plnicí systémy nejsou
standardizovány, jsou zapotřebí
různé adaptéry. Ty jsou k dispozici
u distributorů Opel a v autorizovaných servisech Opel.
Adaptér ACME: Belgie, Německo,
Irsko, Lucembursko, Švýcarsko

224Řízení vozidla a jeho provoz
Adaptér s bajonetovým uzávěrem:
Nizozemí, Norsko, Španělsko,
Spojené království
Adaptér EURO: Španělsko
Adaptér DISH (Itálie): Bosna-
Hercegovina, Bulharsko, Dánsko,
Estonsko, Francie, Řecko, Itálie,
Chorvatsko, Lotyšsko, Litva,
Makedonie, Rakousko, Polsko,
Portugalsko, Rumunsko, Švédsko,
Švýcarsko, Srbsko, Slovensko,
Slovinsko, Česká republika, Turecko, Ukrajina, Maďarsko
Uzávěr palivové nádrže Používejte pouze originální uzávěry
palivové nádrže. Vozidla se
vznětovými motory a motory na
ethanol mají speciální uzávěr
palivové nádrže.
Spotřeba paliva - emise
CO 2
Spotřeba paliva (kombinovaná)
modelu Opel Insignia se pohybuje
v rozmezí od 11,0 do 3,7 l / 100 km.
Emise CO 2 (kombinované) se
pohybují od 259 do 98 g/km.
Hodnoty charakteristické pro své
vozidlo najdete v prohlášení o shodě, které bylo dodáno společně s vašim
vozidlem, nebo v jiných dokumentech
k národní registraci.
Všeobecné informace
Uváděné oficiální údaje pro spotřebu
paliva a specifické emise CO 2 se
týkají základního modelu pro EU se
standardní výbavou.
Údaje o spotřebě paliva a emisích
CO 2 se určují podle nařízení R (ES)
č. 715/2007 (v platném znění)
s přihlédnutím k hmotnosti vozidla
v pohotovostním stavu, jak stanovuje
dané nařízení.

Řízení vozidla a jeho provoz225
Údaje jsou poskytovány pouze pro
účely srovnání mezi různými
variantami vozidla a nesmí se brát jako záruka skutečné spotřeby paliva
konkrétního vozidla. Doplňková
výbava může mít za následek mírné
zvýšení uváděné spotřeby a emisí
CO 2. Kromě toho je spotřeba paliva
závislá na osobním stylu jízdy
a rovněž na podmínkách vozovky
a dopravního provozu.Tažné zařízení
Všeobecné informace
Tažné zařízení instalované
z výrobního závodu se nachází pod
zadním nárazníkem.
Doporučujeme Vám, abyste svěřili
dodatečnou montáž tažného zařízení
servisu. Může být nezbytné provést
změny, které mají nepříznivý vliv na chladicí systém, tepelnou ochranu
nebo jiné zařízení. Používejte pouze
tažné zařízení, které bylo schváleno
pro Vaše vozidlo.
Aby nedošlo k poškození vozidla,
elektricky ovládané dveře
zavazadlového prostoru nelze
ovládat pomocí rádiového dálkového
ovladače, pokud je elektricky připojen přívěs.
Namontované tažné zařízení může
zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou.Chování vozidla za jízdy
a rady pro jízdu s přívěsem Před připojením přívěsu namažte
kulovou hlavu. Nemažte však tažné zařízení vybavené stabilizátorem,
tlumícím účinky sil, vznikajících
vychýlením přívěsu z přímého směru.
U přívěsů s menší jízdní stabilitou a u přívěsů s celkovou povolenou
hmotností vyšší než 1 400 kg (pohon
předních kol)/1 600 kg (pohon všech
kol) se důrazně doporučuje používat
stabilizátor při jízdě rychlostí vyšší
než 80 km/h.
Pokud se přívěs za jízdy rozkývá,
zpomalte. Nepokoušejte se korigovat
kývání pohyby volantem. V případě
potřeby prudčeji přibrzděte.
Při jízdě z kopce zařaďte vždy stejný
převodový stupeň, jaký byste použili
pro jízdu do kopce a jeďte přibližně
stejnou rychlostí.
Nastavte tlak v pneumatikách na hodnotu předepsanou pro plné
zatížení 3 302.

226Řízení vozidla a jeho provozTažení přívěsuHmotnost přívěsu
Přípustné hmotnosti přívěsu jsou
maximální hodnoty závislé na vozidle a motoru, které nesmějí být
překročeny. Skutečná hmotnost
přívěsu je rozdíl mezi skutečnou
celkovou hmotností přívěsu
a skutečným zatížením kulové hlavy
tažného zařízení v připojeném stavu.
Přípustné hmotnosti přívěsů Vašeho
vozidla jsou uvedeny v úředních
dokladech k Vašemu vozidlu. Obecně
platí tyto hodnoty pro stoupání do
max. 12 %.
Povolené hmotnosti přívěsů platí pro uvedené stoupání/klesání do
nadmořské výšky 1000 m.n.m. Se
stoupající nadmořskou výškou klesá
výkon motoru v důsledku řidšího
vzduchu a je tedy snížena schopnost
stoupání, čímž se snižuje povolená
hmotnost soupravy o 10 % na každých 1000 metrů nadmořské
výšky. Hmotnost soupravy nemusíbýt snížena při jízdě po vozovkách
s mírným stoupáním/klesáním (méně než 8 %).
Maximální celková povolená
hmotnost jízdní soupravy nesmí být
překročena. Tato hmotnost je
uvedená na identifikačním štítku
3 283.
Svislé zatížení kulové hlavy Svislé zatížení kulové hlavy je
zatížení, které vyvíjí přívěs na
kulovou hlavu. Změnou rozložení
nákladu na přívěsu můžete toto
zatížení změnit.
Hodnota maximálního povoleného
svislého zatížení kulové hlavy (85 kg)
je uvedena na štítku tažného zařízení
a v dokumentech vozidla. Vždy se
zaměřte na maximální zatížení,
zejména v případě těžkého přívěsu.
V žádném případě nesmí být svislé
zatížení kulové hlavy nižší než 25 kg.Zatížení zadní nápravy
Při připojení přívěsu a plném zatížení
vozidla, může být povolené zatížení
zadní nápravy (viz identifikační štítek
nebo dokumenty k vozidlu)
překročeno o 90 kg pro 5dveřový
hatchback / 4dveřový sedan a 85 kg pro Sports Tourer/Country Tourer
a celková hmotnost vozidla o 65 kg pro 5dveřový hatchback / 4dveřový
sedan a 60 kg pro Sports Tourer/
Country Tourer. Pokud je překročeno povolené zatížení zadní nápravy je
maximální povolená rychlost
100 km/h.
Tažné zařízeníVýstraha
Sklopná tyč s kulovou hlavou
nemůže být z vozidla odejmuta.
Při jízdě bez přívěsu tyč s kulovou hlavou sklopte.

Řízení vozidla a jeho provoz2279Varování
Ujistěte se, že se nikdo nenachází
v oblasti otočného čepu tyče
s kulovou hlavou. Riziko poranění.
Když uvolňujete uloženou tyč
s kulovou hlavou, ujistěte se, že
stojíte nalevo od ní.
Uvolnění uložené tyče s kulovou
hlavou
Zatáhněte za úchyt umístěný vlevo
od registrační značky pod obložením
zadního nárazníku pod úhlem
přibližně 45° směrem k zemi.
Když je vytažena uvolňovací rukojeť a kulový čep uvolněn, ozve se jako
varování bzučivý tón.
Uchopte uvolněnou tyč s kulovou
hlavou a zvedejte ji dokud se
nezajistí.
Zajistěte, aby tyč s kulovou hlavou
byla správně zajištěna a uvolněná
rukojeť zavedena zpět do své
původní skryté polohy, v opačné
případě bzučivý tón neustane.
Uložení/skrytí tyče s kulovou
hlavou
Pod úhlem přibližně 45° vůči zemi
vytáhněte úchyt vlevo od registrační
značky pod obložením zadního
nárazníku.

228Řízení vozidla a jeho provoz
Když je vytažena uvolňovací rukojeť
a kulový čep uvolněn, ozve se jako
varování bzučivý tón.
Pomocí dlaně otáčejte s uvolněnou
tyčí s kulovou hlavou doprava, dokud se pod podlahou nezajistí. Ujistěte
se, že uvolňovací rukojeť je zpět ve
své původní skryté poloze, jinak
bzučivý tón neustane.9 Varování
Tažení přívěsu je přípustné pouze
v případě, že je tyč s kulovou
hlavou správně nainstalována.
Pokud se tyč s kulovou hlavou
správně nezajistí nebo pokud není možné uvolněnou rukojeť uvézt
zpět do své původní skryté polohy
v úkrytu nebo pokud se ozývá
bzučivý tón po zajištění tyče
s kulovou hlavou, vyhledejte
pomoc v servisu.
Oko pro pojistné lano
Připevněte pojistné lano k oku.
Asistent stability přívěsu Zjistí-li systém kolébavé pohyby,
výkon motoru se sníží a souprava vozidlo/přívěs je selektivně bržděna,
dokud kolébání neustane. Pokud
systém pracuje, tak pohybujte
volantem pouze, když je to nutné.
Asistent stability přívěsu (TSA) je
funkce systému elektronické
stabilizace vozidla 3 179.
