OPEL INSIGNIA 2015.5 Uporabniški priročnik

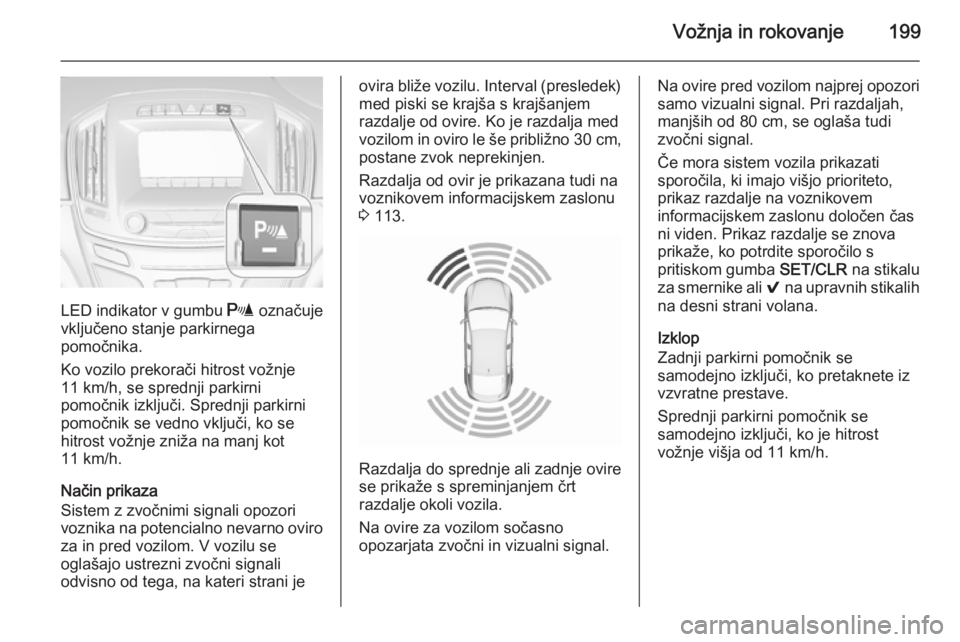

Vožnja in rokovanje199
LED indikator v gumbu r označuje
vključeno stanje parkirnega
pomočnika.
Ko vozilo prekorači hitrost vožnje 11 km/h, se sprednji parkirni
pomočnik izključi. Sprednji parkirni pomočnik se vedno vključi, ko se
hitrost vožnje zniža na manj kot
11 km/h.
Način prikaza
Sistem z zvočnimi signali opozori
voznika na potencialno nevarno oviro za in pred vozilom. V vozilu se
oglašajo ustrezni zvočni signali
odvisno od tega, na kateri strani je
ovira bliže vozilu. Interval (presledek)
med piski se krajša s krajšanjem
razdalje od ovire. Ko je razdalja med
vozilom in oviro le še približno 30 cm,
postane zvok neprekinjen.
Razdalja od ovir je prikazana tudi na
voznikovem informacijskem zaslonu
3 113.
Razdalja do sprednje ali zadnje ovire
se prikaže s spreminjanjem črt
razdalje okoli vozila.
Na ovire za vozilom sočasno
opozarjata zvočni in vizualni signal.
Na ovire pred vozilom najprej opozori samo vizualni signal. Pri razdaljah,manjših od 80 cm, se oglaša tudi
zvočni signal.
Če mora sistem vozila prikazati sporočila, ki imajo višjo prioriteto,
prikaz razdalje na voznikovem
informacijskem zaslonu določen čas
ni viden. Prikaz razdalje se znova
prikaže, ko potrdite sporočilo s
pritiskom gumba SET/CLR na stikalu
za smernike ali 9 na upravnih stikalih
na desni strani volana.
Izklop
Zadnji parkirni pomočnik se
samodejno izključi, ko pretaknete iz
vzvratne prestave.
Sprednji parkirni pomočnik se
samodejno izključi, ko je hitrost
vožnje višja od 11 km/h.

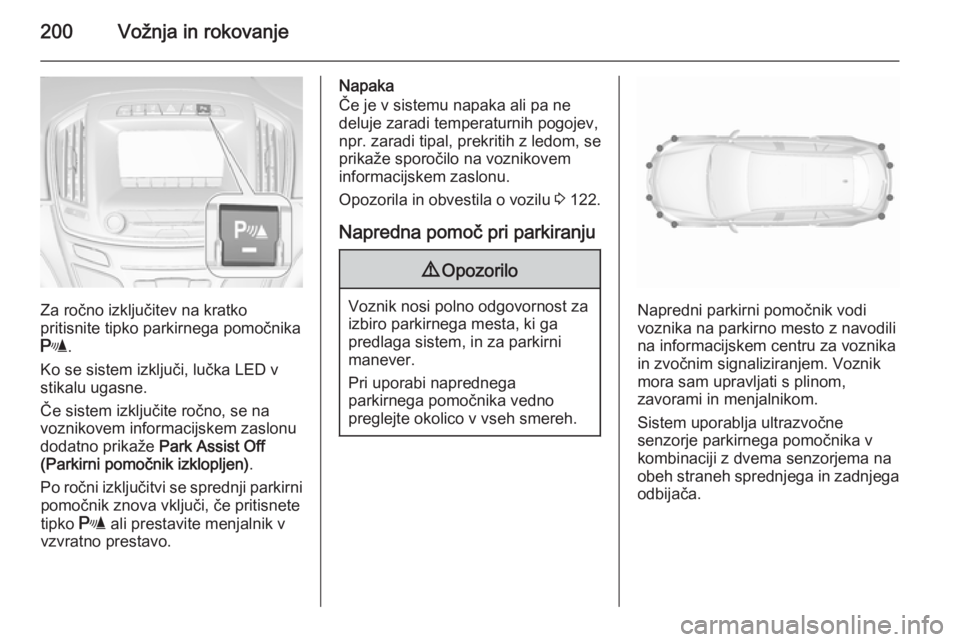

200Vožnja in rokovanje
Za ročno izključitev na kratko
pritisnite tipko parkirnega pomočnika
r .
Ko se sistem izključi, lučka LED v
stikalu ugasne.
Če sistem izključite ročno, se na
voznikovem informacijskem zaslonu
dodatno prikaže Park Assist Off
(Parkirni pomočnik izklopljen) .
Po ročni izključitvi se sprednji parkirni pomočnik znova vključi, če pritisnete
tipko r ali prestavite menjalnik v
vzvratno prestavo.
Napaka
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
npr. zaradi tipal, prekritih z ledom, se prikaže sporočilo na voznikovem
informacijskem zaslonu.
Opozorila in obvestila o vozilu 3 122.
Napredna pomoč pri parkiranju9 Opozorilo
Voznik nosi polno odgovornost za
izbiro parkirnega mesta, ki ga
predlaga sistem, in za parkirni
manever.
Pri uporabi naprednega
parkirnega pomočnika vedno
preglejte okolico v vseh smereh.Napredni parkirni pomočnik vodi
voznika na parkirno mesto z navodili
na informacijskem centru za voznika
in zvočnim signaliziranjem. Voznik
mora sam upravljati s plinom,
zavorami in menjalnikom.
Sistem uporablja ultrazvočne
senzorje parkirnega pomočnika v
kombinaciji z dvema senzorjema na
obeh straneh sprednjega in zadnjega
odbijača.

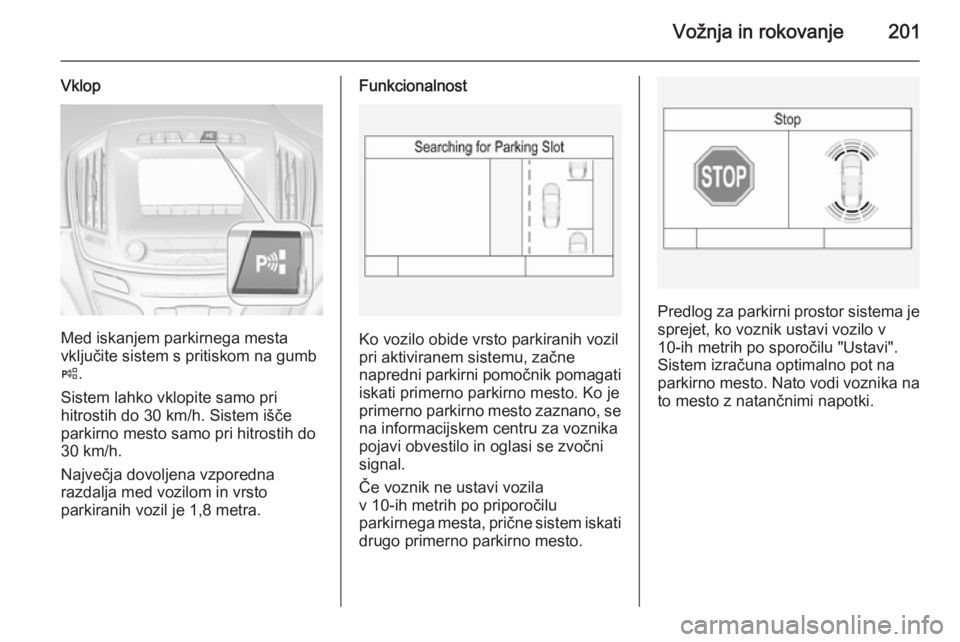

Vožnja in rokovanje201
Vklop
Med iskanjem parkirnega mesta
vključite sistem s pritiskom na gumb
( .
Sistem lahko vklopite samo pri
hitrostih do 30 km/h. Sistem išče
parkirno mesto samo pri hitrostih do 30 km/h.
Največja dovoljena vzporedna
razdalja med vozilom in vrsto
parkiranih vozil je 1,8 metra.
Funkcionalnost
Ko vozilo obide vrsto parkiranih vozil
pri aktiviranem sistemu, začne
napredni parkirni pomočnik pomagati
iskati primerno parkirno mesto. Ko je
primerno parkirno mesto zaznano, se na informacijskem centru za voznikapojavi obvestilo in oglasi se zvočni
signal.
Če voznik ne ustavi vozila
v 10-ih metrih po priporočilu
parkirnega mesta, prične sistem iskati
drugo primerno parkirno mesto.
Predlog za parkirni prostor sistema je
sprejet, ko voznik ustavi vozilo v
10-ih metrih po sporočilu "Ustavi".
Sistem izračuna optimalno pot na
parkirno mesto. Nato vodi voznika na to mesto z natančnimi napotki.

202Vožnja in rokovanje

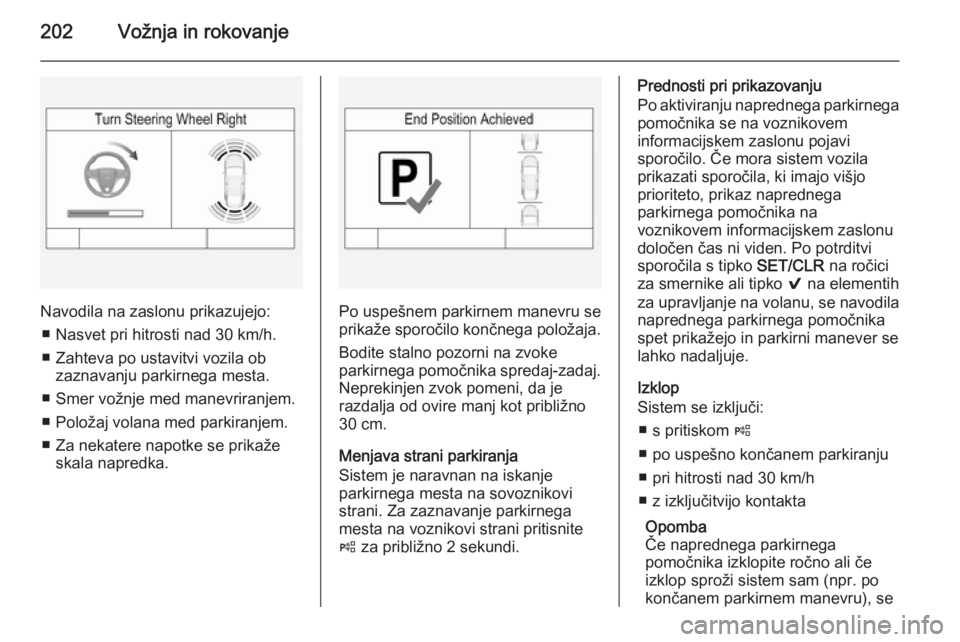

Navodila na zaslonu prikazujejo:■ Nasvet pri hitrosti nad 30 km/h.
■ Zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta.
■ Smer vožnje med manevriranjem.
■ Položaj volana med parkiranjem.
■ Za nekatere napotke se prikaže skala napredka.Po uspešnem parkirnem manevru se
prikaže sporočilo končnega položaja.
Bodite stalno pozorni na zvoke
parkirnega pomočnika spredaj-zadaj.
Neprekinjen zvok pomeni, da je
razdalja od ovire manj kot približno
30 cm.
Menjava strani parkiranja
Sistem je naravnan na iskanje
parkirnega mesta na sovoznikovi
strani. Za zaznavanje parkirnega
mesta na voznikovi strani pritisnite
( za približno 2 sekundi.
Prednosti pri prikazovanju
Po aktiviranju naprednega parkirnega
pomočnika se na voznikovem
informacijskem zaslonu pojavi
sporočilo. Če mora sistem vozila
prikazati sporočila, ki imajo višjo
prioriteto, prikaz naprednega
parkirnega pomočnika na
voznikovem informacijskem zaslonu
določen čas ni viden. Po potrditvi
sporočila s tipko SET/CLR na ročici
za smernike ali tipko 9 na elementih
za upravljanje na volanu, se navodila naprednega parkirnega pomočnika
spet prikažejo in parkirni manever se
lahko nadaljuje.
Izklop
Sistem se izključi:
■ s pritiskom (
■ po uspešno končanem parkiranju
■ pri hitrosti nad 30 km/h
■ z izključitvijo kontakta
Opomba
Če naprednega parkirnega
pomočnika izklopite ročno ali če
izklop sproži sistem sam (npr. po končanem parkirnem manevru), se

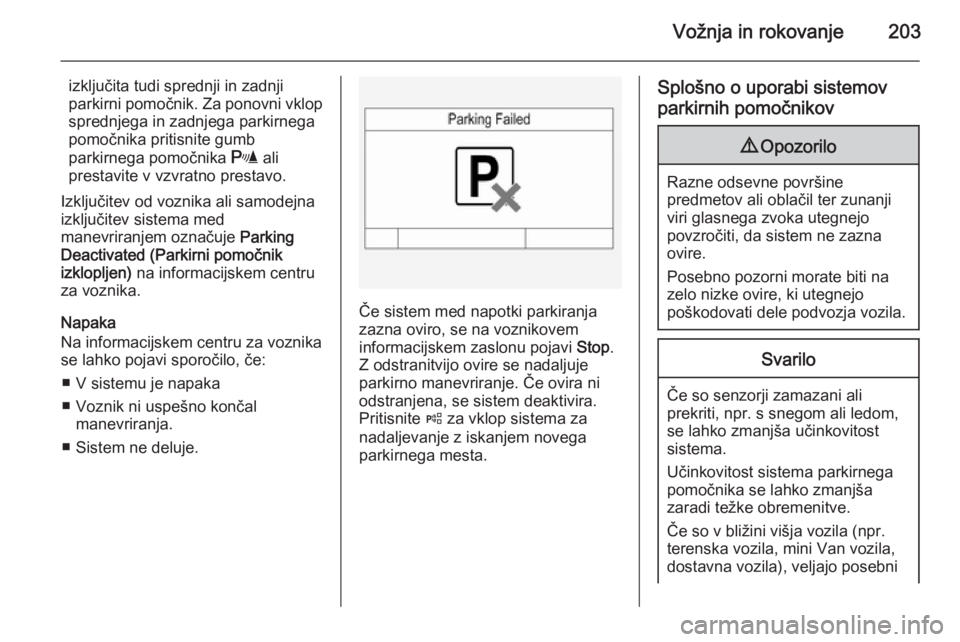

Vožnja in rokovanje203
izključita tudi sprednji in zadnji
parkirni pomočnik. Za ponovni vklop
sprednjega in zadnjega parkirnega
pomočnika pritisnite gumb
parkirnega pomočnika r ali
prestavite v vzvratno prestavo.
Izključitev od voznika ali samodejna
izključitev sistema med
manevriranjem označuje Parking
Deactivated (Parkirni pomočnik
izklopljen) na informacijskem centru
za voznika.
Napaka
Na informacijskem centru za voznika
se lahko pojavi sporočilo, če:
■ V sistemu je napaka
■ Voznik ni uspešno končal manevriranja.
■ Sistem ne deluje.
Če sistem med napotki parkiranja
zazna oviro, se na voznikovem
informacijskem zaslonu pojavi Stop.
Z odstranitvijo ovire se nadaljuje
parkirno manevriranje. Če ovira ni
odstranjena, se sistem deaktivira.
Pritisnite ( za vklop sistema za
nadaljevanje z iskanjem novega
parkirnega mesta.
Splošno o uporabi sistemov
parkirnih pomočnikov9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebno pozorni morate biti na
zelo nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.
Svarilo
Če so senzorji zamazani ali
prekriti, npr. s snegom ali ledom,
se lahko zmanjša učinkovitost
sistema.
Učinkovitost sistema parkirnega pomočnika se lahko zmanjša
zaradi težke obremenitve.
Če so v bližini višja vozila (npr.
terenska vozila, mini Van vozila,
dostavna vozila), veljajo posebni

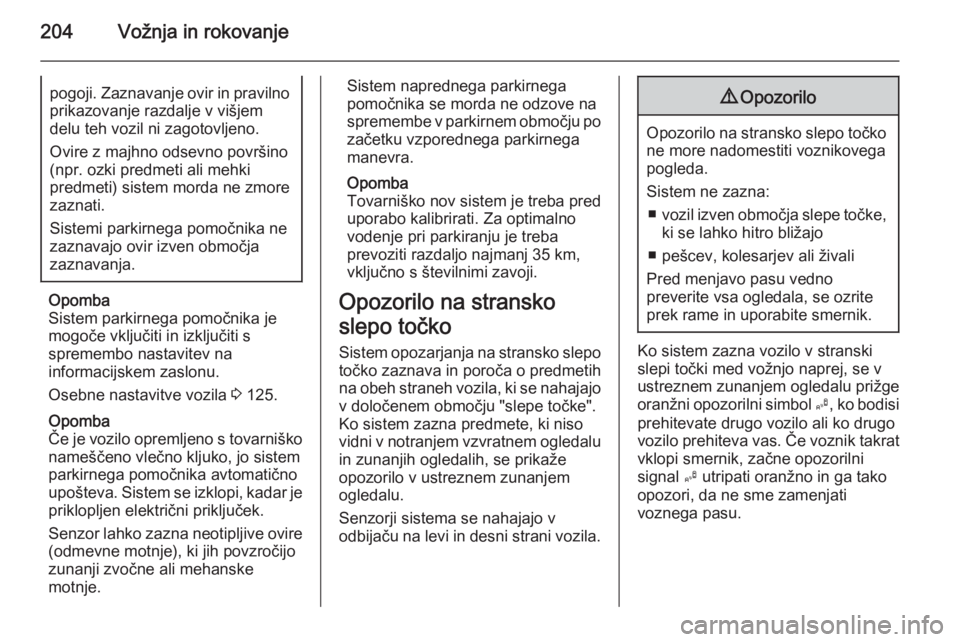

204Vožnja in rokovanjepogoji. Zaznavanje ovir in pravilnoprikazovanje razdalje v višjem
delu teh vozil ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Sistemi parkirnega pomočnika ne
zaznavajo ovir izven območja
zaznavanja.
Opomba
Sistem parkirnega pomočnika je
mogoče vključiti in izključiti s
spremembo nastavitev na
informacijskem zaslonu.
Osebne nastavitve vozila 3 125.
Opomba
Če je vozilo opremljeno s tovarniško nameščeno vlečno kljuko, jo sistemparkirnega pomočnika avtomatično
upošteva. Sistem se izklopi, kadar je
priklopljen električni priključek.
Senzor lahko zazna neotipljive ovire (odmevne motnje), ki jih povzročijo
zunanji zvočne ali mehanske
motnje.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v parkirnem območju po
začetku vzporednega parkirnega
manevra.
Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
vodenje pri parkiranju je treba
prevoziti razdaljo najmanj 35 km, vključno s številnimi zavoji.
Opozorilo na stransko
slepo točko
Sistem opozarjanja na stransko slepo točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo
v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu
in zunanjih ogledalih, se prikaže
opozorilo v ustreznem zunanjem
ogledalu.
Senzorji sistema se nahajajo v
odbijaču na levi in desni strani vozila.9 Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna: ■ vozil izven območja slepe točke,
ki se lahko hitro bližajo
■ pešcev, kolesarjev ali živali
Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo v stranski
slepi točki med vožnjo naprej, se v
ustreznem zunanjem ogledalu prižge
oranžni opozorilni simbol B, ko bodisi
prehitevate drugo vozilo ali ko drugo
vozilo prehiteva vas. Če voznik takrat
vklopi smernik, začne opozorilni
signal B utripati oranžno in ga tako
opozori, da ne sme zamenjati
voznega pasu.

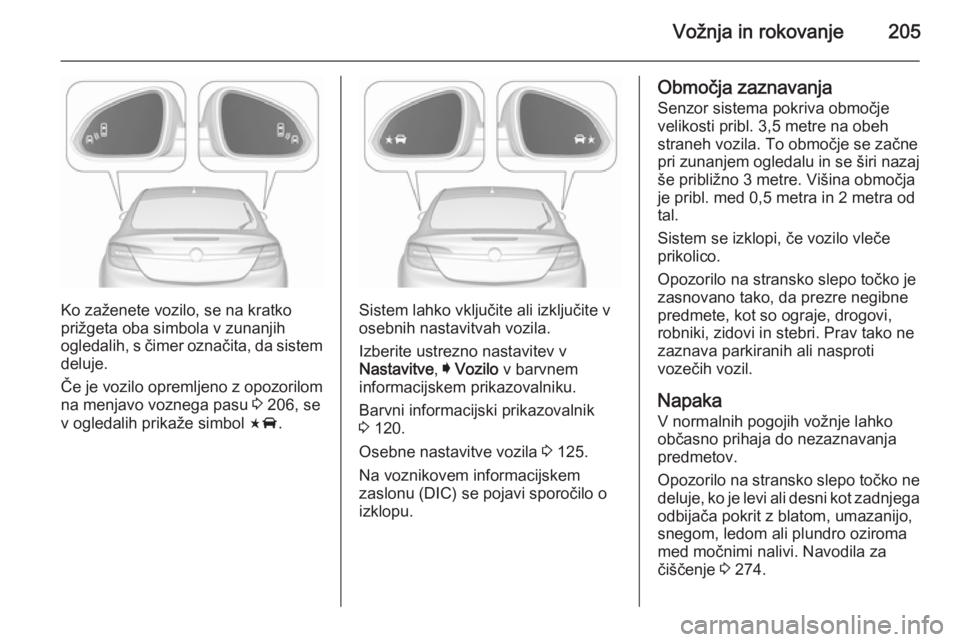

Vožnja in rokovanje205
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Če je vozilo opremljeno z opozorilom na menjavo voznega pasu 3 206, se
v ogledalih prikaže simbol F.Sistem lahko vključite ali izključite v
osebnih nastavitvah vozila.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 120.
Osebne nastavitve vozila 3 125.
Na voznikovem informacijskem
zaslonu (DIC) se pojavi sporočilo o
izklopu.

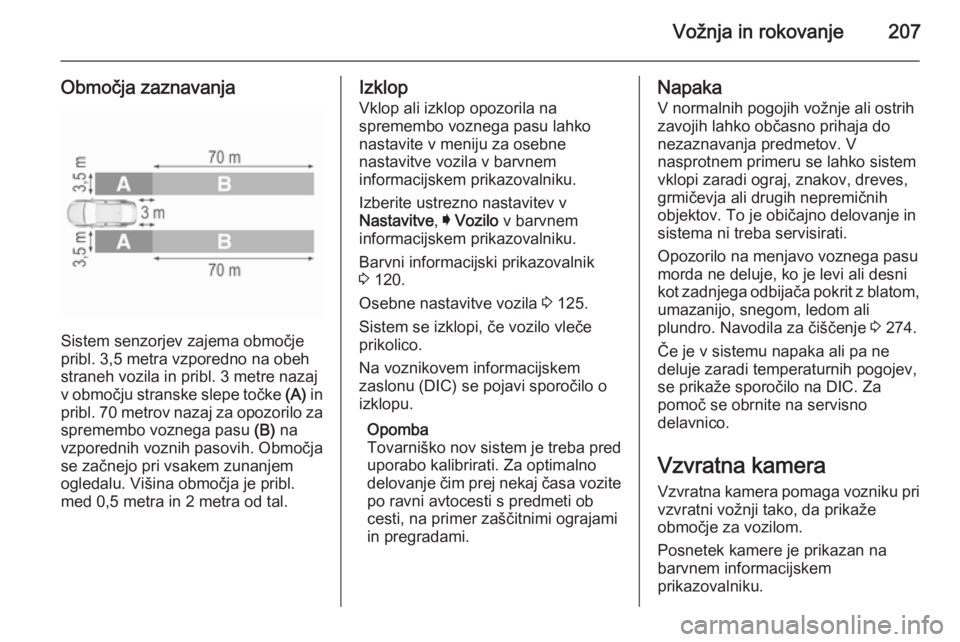

Območja zaznavanja
Senzor sistema pokriva območje
velikosti pribl. 3,5 metre na obeh
straneh vozila. To območje se začne
pri zunanjem ogledalu in se širi nazaj
še približno 3 metre. Višina območja
je pribl. med 0,5 metra in 2 metra od
tal.
Sistem se izklopi, če vozilo vleče
prikolico.
Opozorilo na stransko slepo točko je
zasnovano tako, da prezre negibne
predmete, kot so ograje, drogovi,
robniki, zidovi in stebri. Prav tako ne
zaznava parkiranih ali nasproti
vozečih vozil.
Napaka V normalnih pogojih vožnje lahkoobčasno prihaja do nezaznavanja
predmetov.
Opozorilo na stransko slepo točko ne deluje, ko je levi ali desni kot zadnjegaodbijača pokrit z blatom, umazanijo,
snegom, ledom ali plundro oziroma
med močnimi nalivi. Navodila za
čiščenje 3 274.

206Vožnja in rokovanje
Če je v sistemu napaka ali pa nedeluje zaradi temperaturnih pogojev,
se prikaže sporočilo na DIC. Za
pomoč se obrnite na servisno
delavnico.

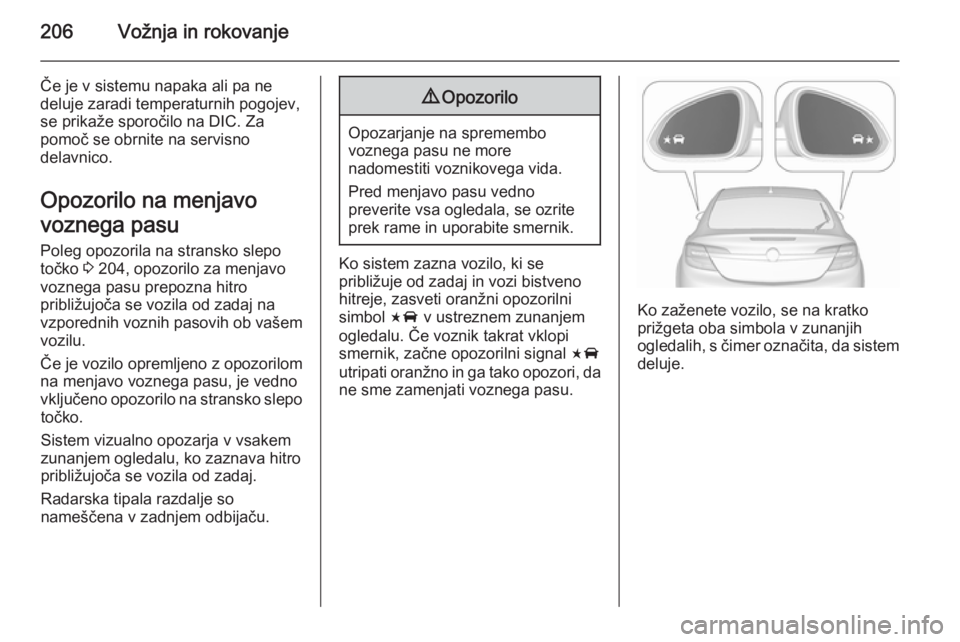

Opozorilo na menjavo
voznega pasu Poleg opozorila na stransko slepo
točko 3 204, opozorilo za menjavo
voznega pasu prepozna hitro
približujoča se vozila od zadaj na
vzporednih voznih pasovih ob vašem vozilu.
Če je vozilo opremljeno z opozorilom
na menjavo voznega pasu, je vedno
vključeno opozorilo na stransko slepo točko.
Sistem vizualno opozarja v vsakem zunanjem ogledalu, ko zaznava hitropribližujoča se vozila od zadaj.
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.9 Opozorilo
Opozarjanje na spremembo
voznega pasu ne more
nadomestiti voznikovega vida.
Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo, ki se
približuje od zadaj in vozi bistveno
hitreje, zasveti oranžni opozorilni
simbol F v ustreznem zunanjem
ogledalu. Če voznik takrat vklopi
smernik, začne opozorilni signal F
utripati oranžno in ga tako opozori, da ne sme zamenjati voznega pasu.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.

Vožnja in rokovanje207
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 3,5 metra vzporedno na obeh
straneh vozila in pribl. 3 metre nazaj
v območju stranske slepe točke (A) in
pribl. 70 metrov nazaj za opozorilo za
spremembo voznega pasu (B) na
vzporednih voznih pasovih. Območja se začnejo pri vsakem zunanjem
ogledalu. Višina območja je pribl.
med 0,5 metra in 2 metra od tal.
Izklop
Vklop ali izklop opozorila na
spremembo voznega pasu lahko
nastavite v meniju za osebne
nastavitve vozila v barvnem
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 120.
Osebne nastavitve vozila 3 125.
Sistem se izklopi, če vozilo vleče
prikolico.
Na voznikovem informacijskem
zaslonu (DIC) se pojavi sporočilo o
izklopu.
Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
delovanje čim prej nekaj časa vozite
po ravni avtocesti s predmeti ob
cesti, na primer zaščitnimi ograjami
in pregradami.Napaka
V normalnih pogojih vožnje ali ostrih
zavojih lahko občasno prihaja do
nezaznavanja predmetov. V
nasprotnem primeru se lahko sistem
vklopi zaradi ograj, znakov, dreves,
grmičevja ali drugih nepremičnih
objektov. To je običajno delovanje in
sistema ni treba servisirati.
Opozorilo na menjavo voznega pasu
morda ne deluje, ko je levi ali desni
kot zadnjega odbijača pokrit z blatom,
umazanijo, snegom, ledom ali
plundro. Navodila za čiščenje 3 274.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na DIC. Za
pomoč se obrnite na servisno
delavnico.
Vzvratna kamera
Vzvratna kamera pomaga vozniku pri vzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
barvnem informacijskem
prikazovalniku.

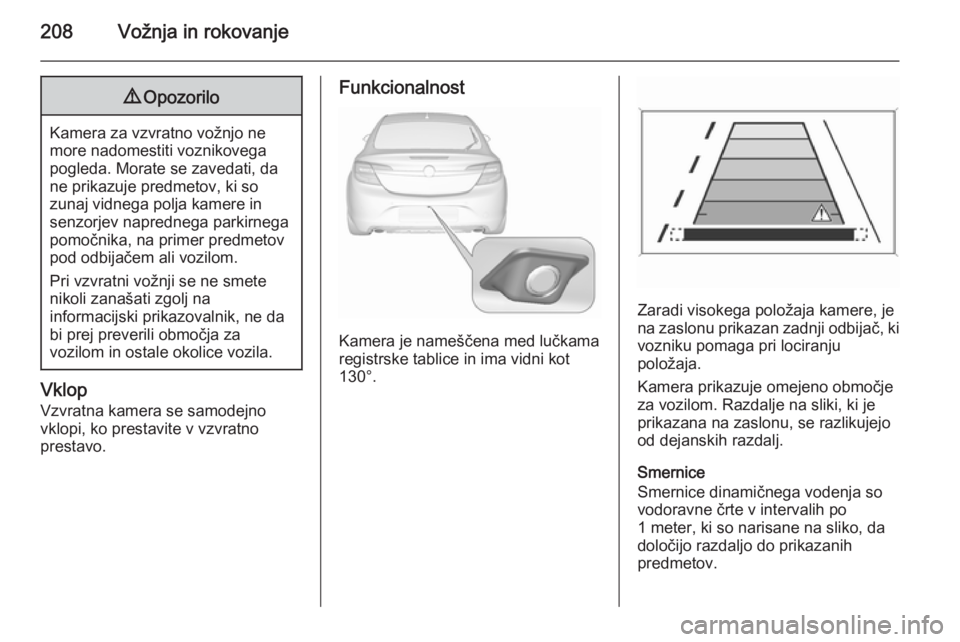

208Vožnja in rokovanje9Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev naprednega parkirnega
pomočnika, na primer predmetov pod odbijačem ali vozilom.
Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Vklop
Vzvratna kamera se samodejno vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena med lučkama
registrske tablice in ima vidni kot
130°.
Zaradi visokega položaja kamere, je
na zaslonu prikazan zadnji odbijač, ki vozniku pomaga pri lociranju
položaja.
Kamera prikazuje omejeno območje za vozilom. Razdalje na sliki, ki je
prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Smernice
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
1 meter, ki so narisane na sliko, da
določijo razdaljo do prikazanih
predmetov.
