OPEL INSIGNIA 2015.5 Uporabniški priročnik

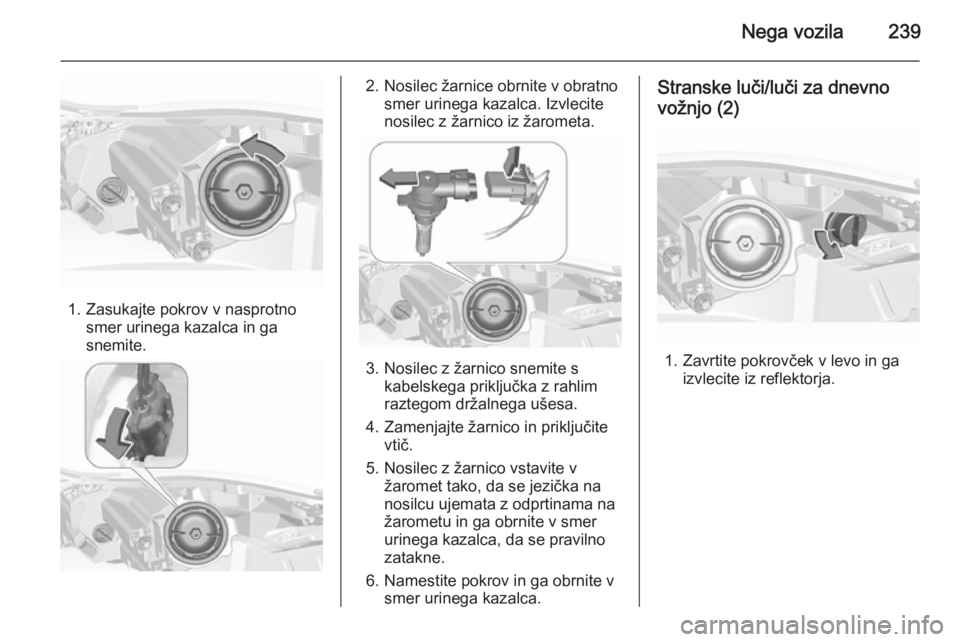

Nega vozila239
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico snemite s kabelskega priključka z rahlim
raztegom držalnega ušesa.
4. Zamenjajte žarnico in priključite vtič.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno
vožnjo (2)
1. Zavrtite pokrovček v levo in ga izvlecite iz reflektorja.

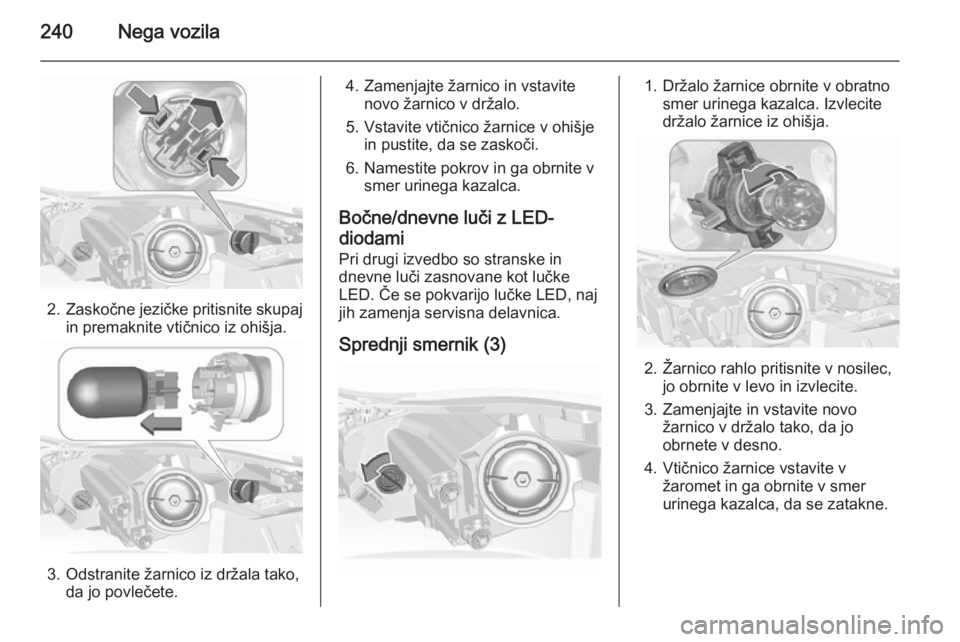

240Nega vozila
2.Zaskočne jezičke pritisnite skupaj
in premaknite vtičnico iz ohišja.
3. Odstranite žarnico iz držala tako, da jo povlečete.
4. Zamenjajte žarnico in vstavitenovo žarnico v držalo.
5. Vstavite vtičnico žarnice v ohišje in pustite, da se zaskoči.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Bočne/dnevne luči z LED-
diodami Pri drugi izvedbo so stranske in
dnevne luči zasnovane kot lučke
LED. Če se pokvarijo lučke LED, naj
jih zamenja servisna delavnica.
Sprednji smernik (3)1. Držalo žarnice obrnite v obratno smer urinega kazalca. Izvlecite
držalo žarnice iz ohišja.
2. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite.
3. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
4. Vtičnico žarnice vstavite v žaromet in ga obrnite v smer
urinega kazalca, da se zatakne.

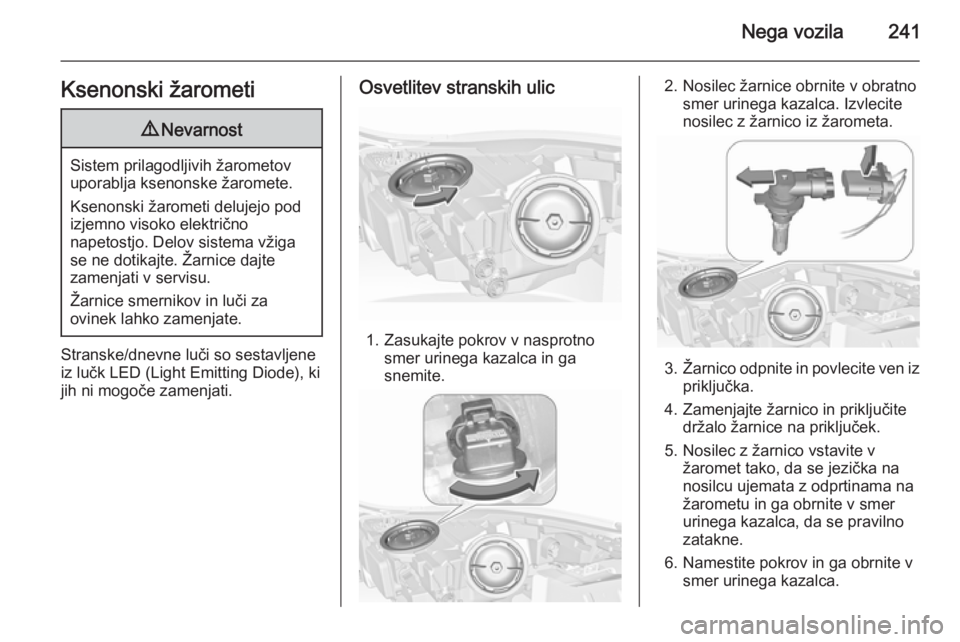

Nega vozila241Ksenonski žarometi9Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga
se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Žarnice smernikov in luči za
ovinek lahko zamenjate.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico odpnite in povlecite ven iz
priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

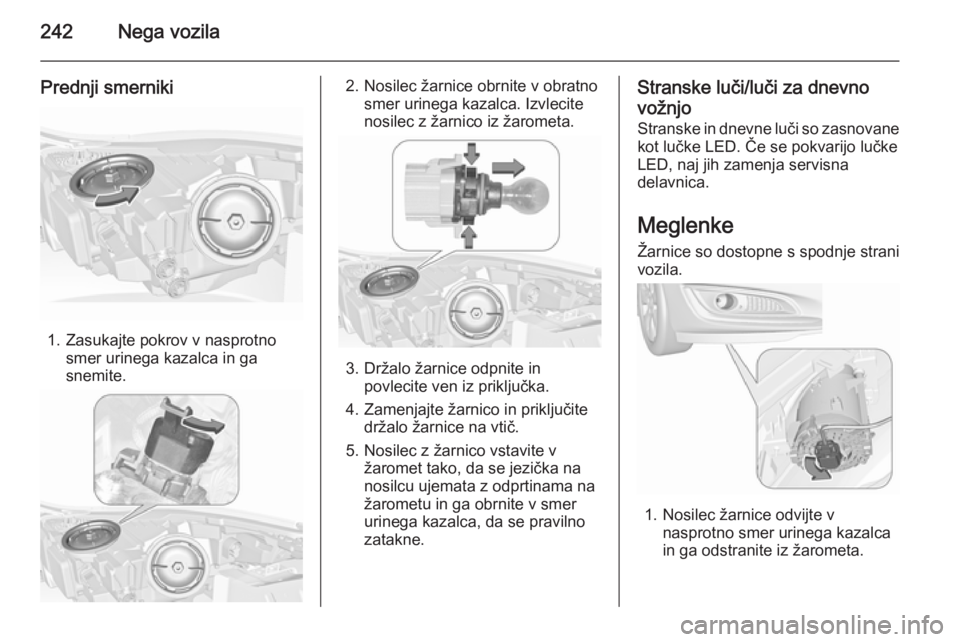

242Nega vozila
Prednji smerniki
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Držalo žarnice odpnite in povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na vtič.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
Stranske luči/luči za dnevno
vožnjo
Stranske in dnevne luči so zasnovane
kot lučke LED. Če se pokvarijo lučke
LED, naj jih zamenja servisna
delavnica.
Meglenke
Žarnice so dostopne s spodnje strani vozila.
1. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite iz žarometa.

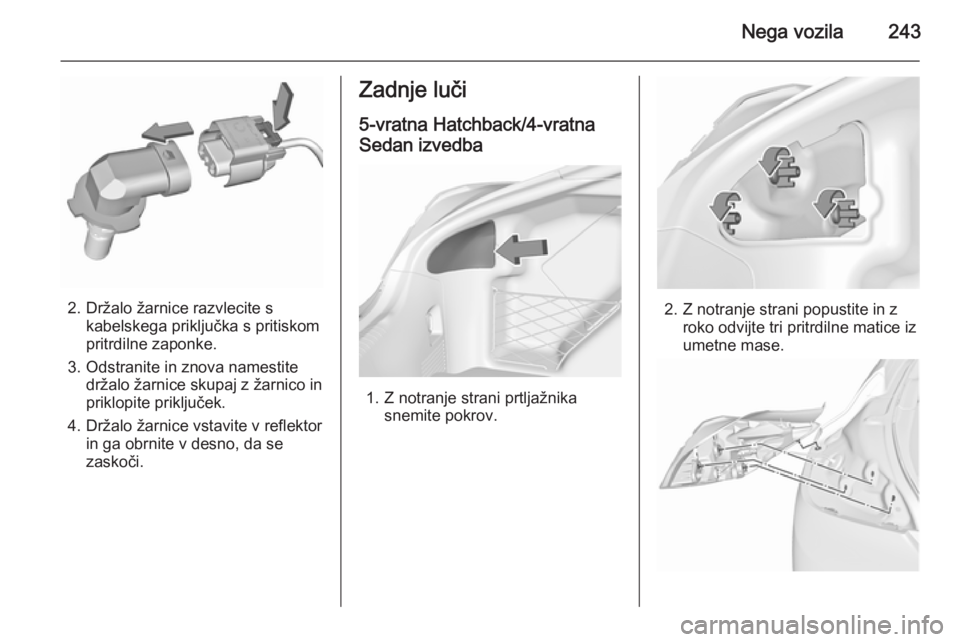

Nega vozila243
2. Držalo žarnice razvlecite skabelskega priključka s pritiskompritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Zadnje luči
5-vratna Hatchback/4-vratna
Sedan izvedba
1. Z notranje strani prtljažnika snemite pokrov.
2. Z notranje strani popustite in zroko odvijte tri pritrdilne matice izumetne mase.

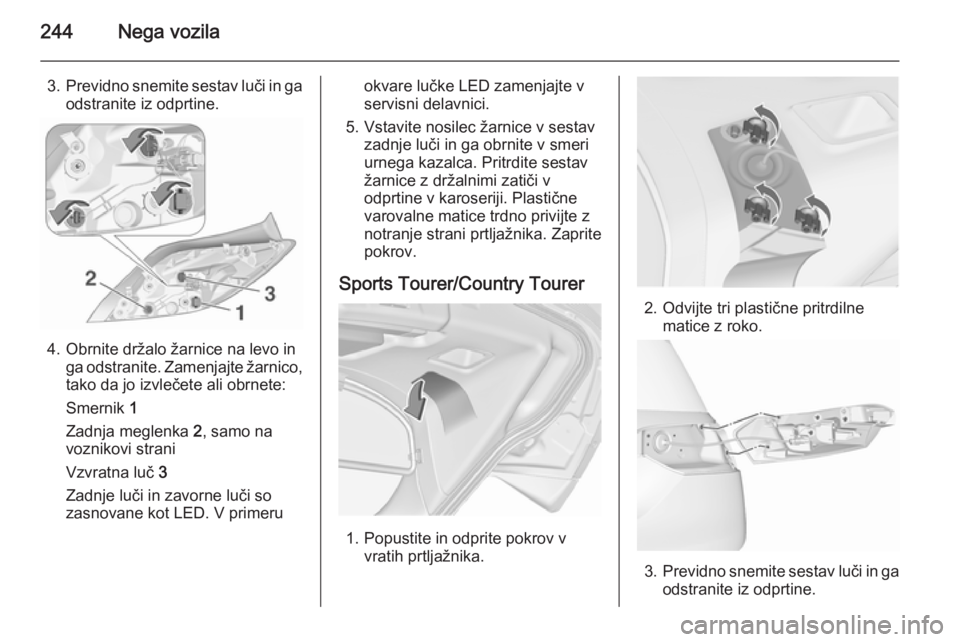

244Nega vozila
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico,
tako da jo izvlečete ali obrnete:
Smernik 1
Zadnja meglenka 2, samo na
voznikovi strani
Vzvratna luč 3
Zadnje luči in zavorne luči so
zasnovane kot LED. V primeru
okvare lučke LED zamenjajte v
servisni delavnici.
5. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Plastične
varovalne matice trdno privijte z
notranje strani prtljažnika. Zaprite
pokrov.
Sports Tourer/Country Tourer
1. Popustite in odprite pokrov v vratih prtljažnika.
2. Odvijte tri plastične pritrdilnematice z roko.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.

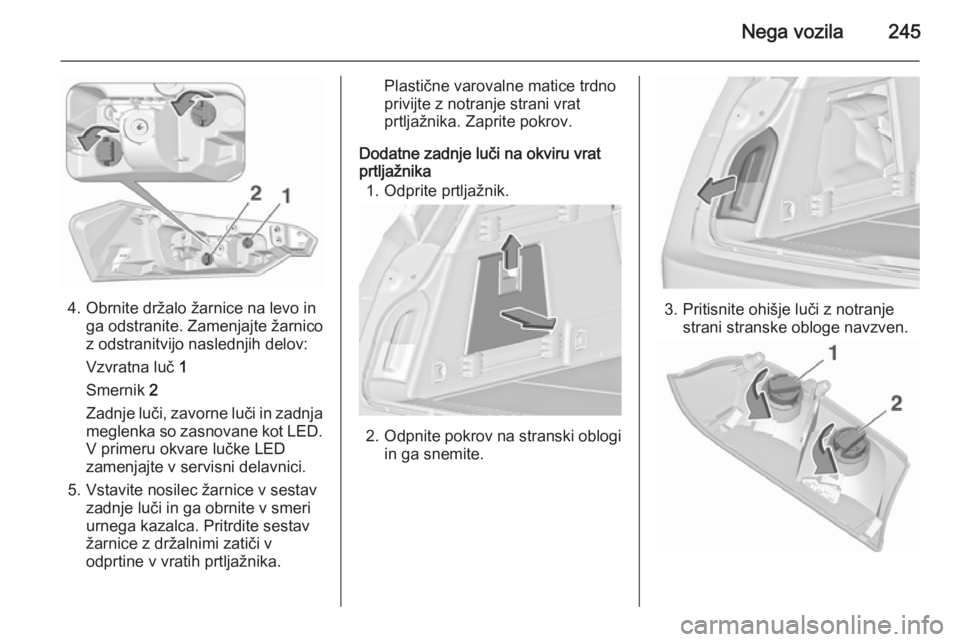

Nega vozila245
4. Obrnite držalo žarnice na levo inga odstranite. Zamenjajte žarnico
z odstranitvijo naslednjih delov:
Vzvratna luč 1
Smernik 2
Zadnje luči, zavorne luči in zadnja
meglenka so zasnovane kot LED.
V primeru okvare lučke LED
zamenjajte v servisni delavnici.
5. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v vratih prtljažnika.
Plastične varovalne matice trdno privijte z notranje strani vrat
prtljažnika. Zaprite pokrov.
Dodatne zadnje luči na okviru vrat
prtljažnika
1. Odprite prtljažnik.
2. Odpnite pokrov na stranski oblogi
in ga snemite.
3. Pritisnite ohišje luči z notranje strani stranske obloge navzven.

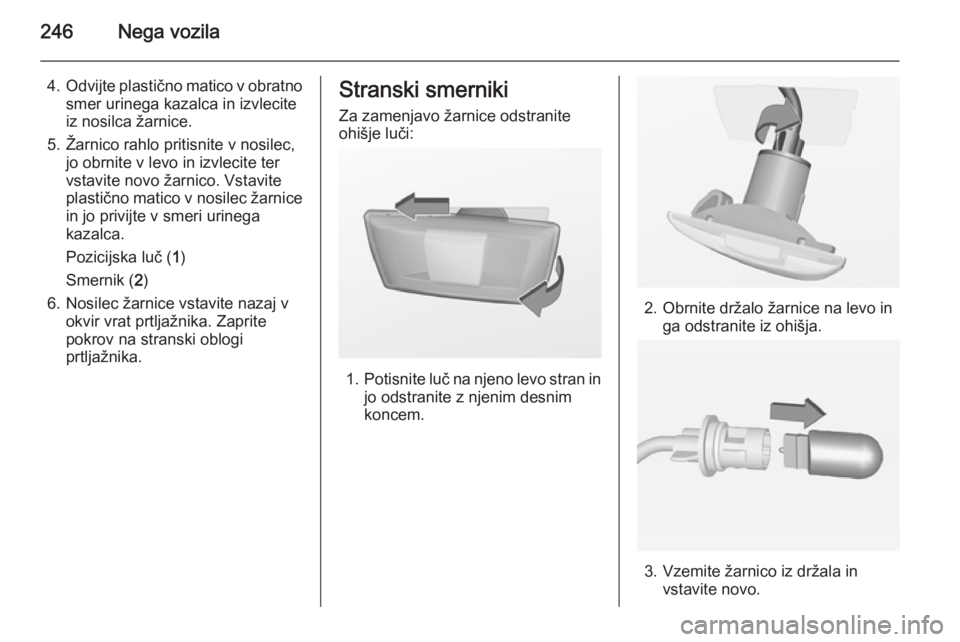

246Nega vozila
4.Odvijte plastično matico v obratno
smer urinega kazalca in izvlecite
iz nosilca žarnice.
5. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico. Vstavite
plastično matico v nosilec žarnice in jo privijte v smeri urinega
kazalca.
Pozicijska luč ( 1)
Smernik ( 2)
6. Nosilec žarnice vstavite nazaj v okvir vrat prtljažnika. Zaprite
pokrov na stranski oblogi
prtljažnika.Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

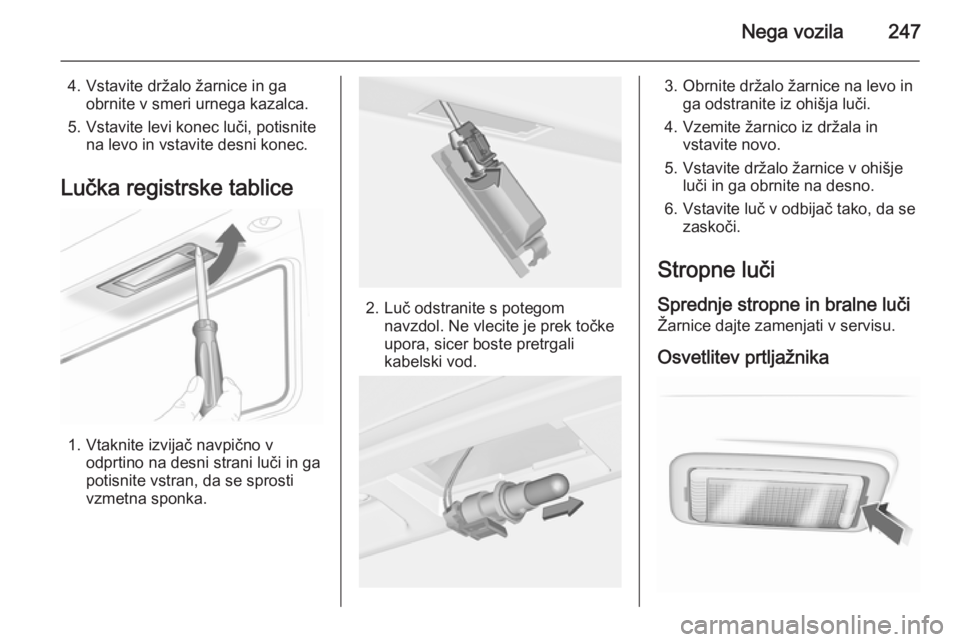

Nega vozila247
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vtaknite izvijač navpično v odprtino na desni strani luči in ga
potisnite vstran, da se sprosti
vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Stropne luči Sprednje stropne in bralne lučiŽarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika

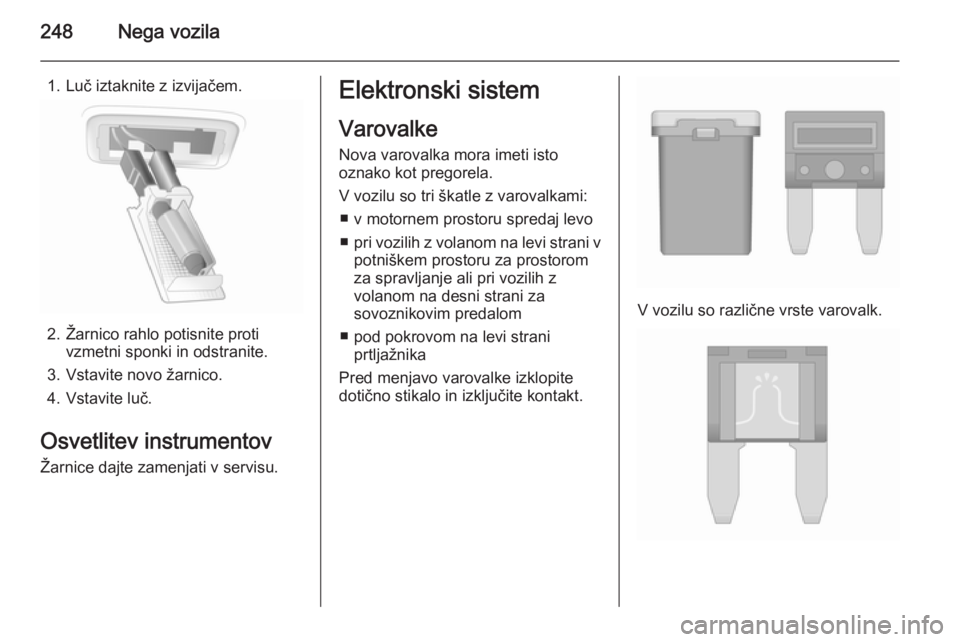

248Nega vozila
1. Luč iztaknite z izvijačem.
2. Žarnico rahlo potisnite protivzmetni sponki in odstranite.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev instrumentov Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo
■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostorom
za spravljanje ali pri vozilih z
volanom na desni strani za
sovoznikovim predalom
■ pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
