OPEL INSIGNIA 2015.5 Uporabniški priročnik

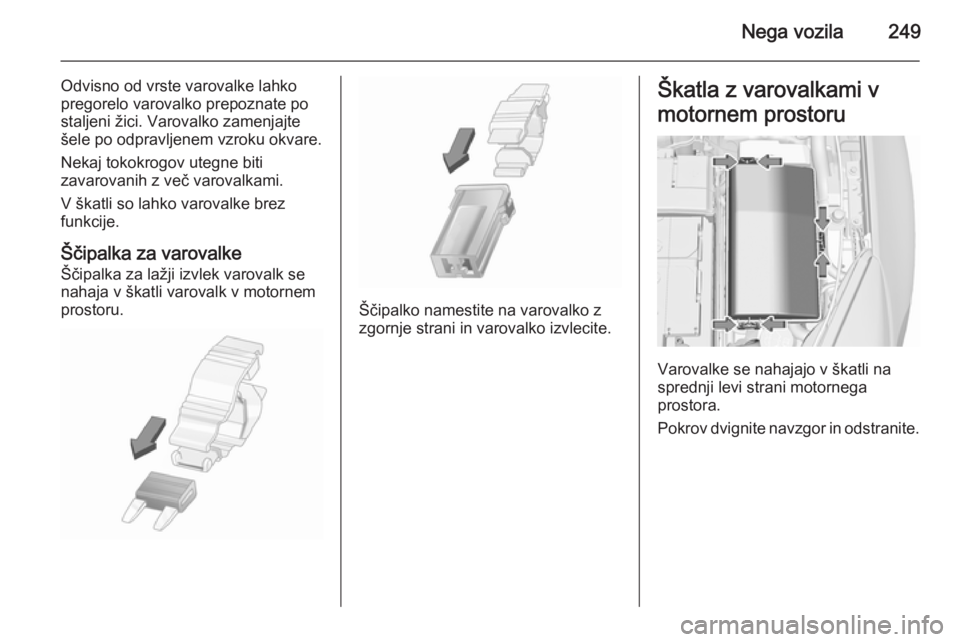

Nega vozila249
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.

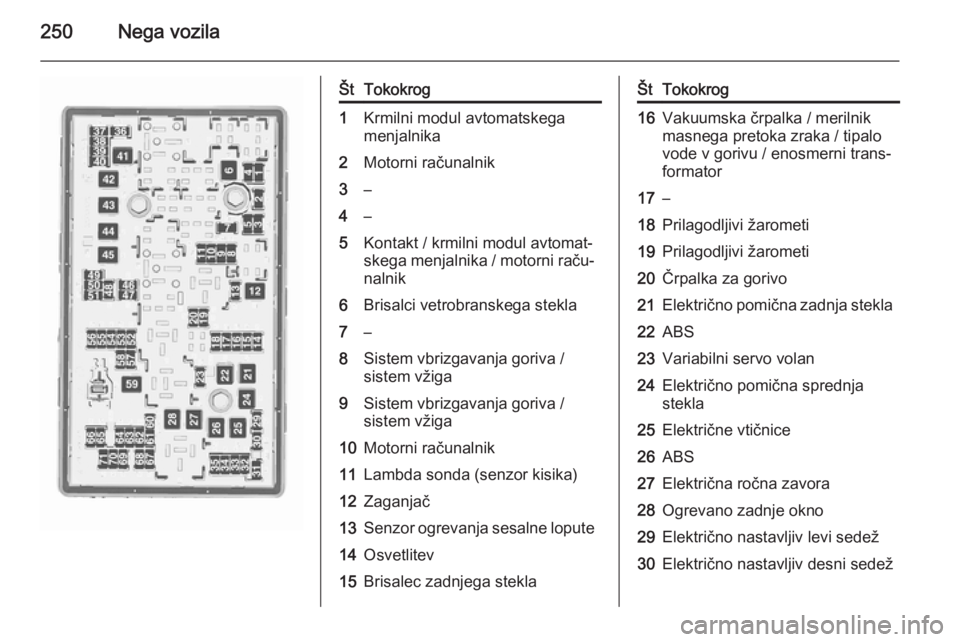

250Nega vozila
ŠtTokokrog1Krmilni modul avtomatskega
menjalnika2Motorni računalnik3–4–5Kontakt / krmilni modul avtomat‐
skega menjalnika / motorni raču‐ nalnik6Brisalci vetrobranskega stekla7–8Sistem vbrizgavanja goriva /
sistem vžiga9Sistem vbrizgavanja goriva /
sistem vžiga10Motorni računalnik11Lambda sonda (senzor kisika)12Zaganjač13Senzor ogrevanja sesalne lopute14Osvetlitev15Brisalec zadnjega steklaŠtTokokrog16Vakuumska črpalka / merilnik
masnega pretoka zraka / tipalo
vode v gorivu / enosmerni trans‐
formator17–18Prilagodljivi žarometi19Prilagodljivi žarometi20Črpalka za gorivo21Električno pomična zadnja stekla22ABS23Variabilni servo volan24Električno pomična sprednja
stekla25Električne vtičnice26ABS27Električna ročna zavora28Ogrevano zadnje okno29Električno nastavljiv levi sedež30Električno nastavljiv desni sedež

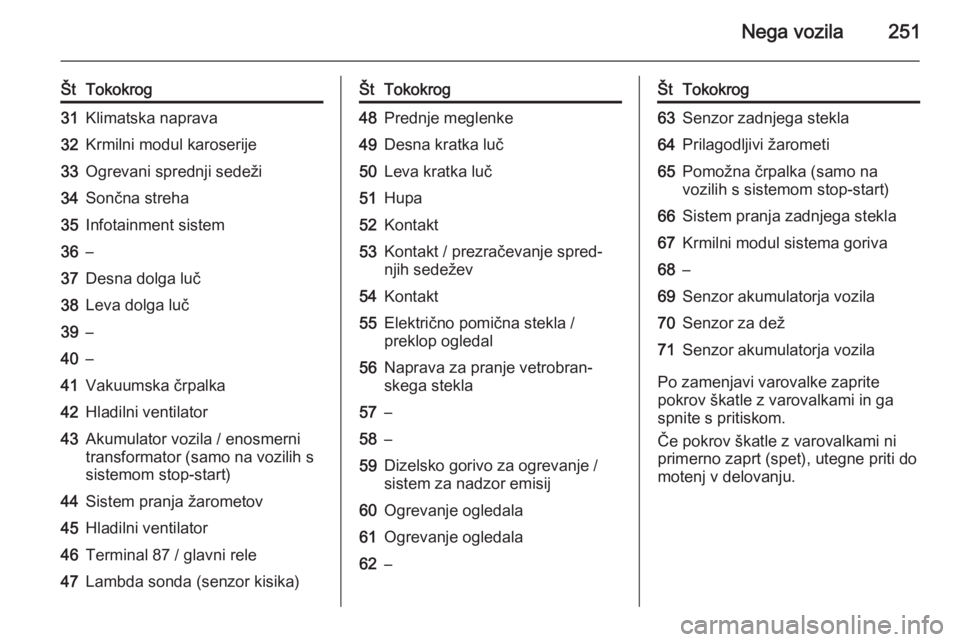

Nega vozila251
ŠtTokokrog31Klimatska naprava32Krmilni modul karoserije33Ogrevani sprednji sedeži34Sončna streha35Infotainment sistem36–37Desna dolga luč38Leva dolga luč39–40–41Vakuumska črpalka42Hladilni ventilator43Akumulator vozila / enosmerni
transformator (samo na vozilih s
sistemom stop-start)44Sistem pranja žarometov45Hladilni ventilator46Terminal 87 / glavni rele47Lambda sonda (senzor kisika)ŠtTokokrog48Prednje meglenke49Desna kratka luč50Leva kratka luč51Hupa52Kontakt53Kontakt / prezračevanje spred‐
njih sedežev54Kontakt55Električno pomična stekla /
preklop ogledal56Naprava za pranje vetrobran‐
skega stekla57–58–59Dizelsko gorivo za ogrevanje /
sistem za nadzor emisij60Ogrevanje ogledala61Ogrevanje ogledala62–ŠtTokokrog63Senzor zadnjega stekla64Prilagodljivi žarometi65Pomožna črpalka (samo na
vozilih s sistemom stop-start)66Sistem pranja zadnjega stekla67Krmilni modul sistema goriva68–69Senzor akumulatorja vozila70Senzor za dež71Senzor akumulatorja vozila
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

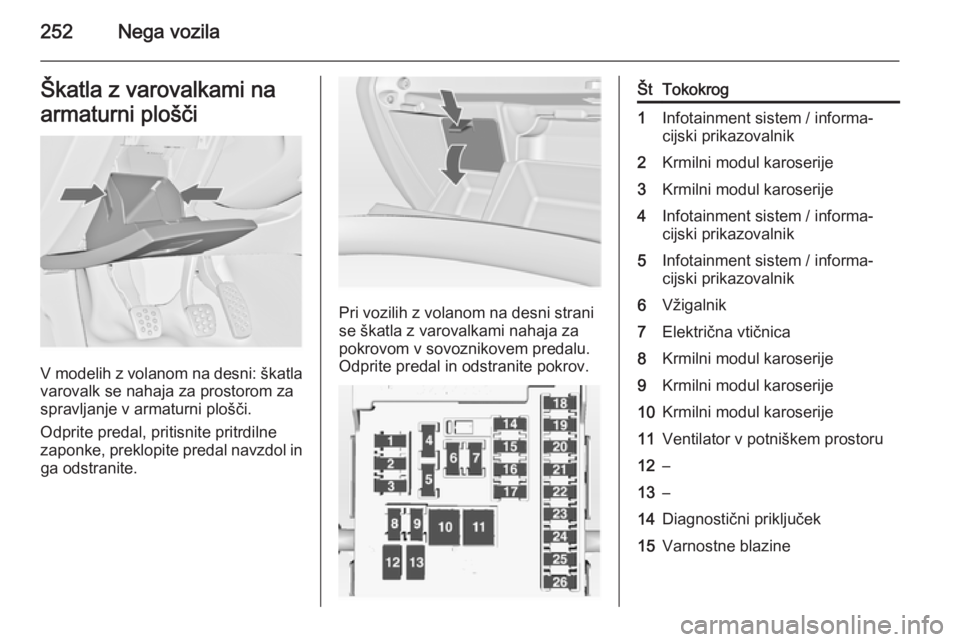

252Nega vozilaŠkatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal, pritisnite pritrdilne
zaponke, preklopite predal navzdol in ga odstranite.
Pri vozilih z volanom na desni stranise škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu.
Odprite predal in odstranite pokrov.
ŠtTokokrog1Infotainment sistem / informa‐
cijski prikazovalnik2Krmilni modul karoserije3Krmilni modul karoserije4Infotainment sistem / informa‐
cijski prikazovalnik5Infotainment sistem / informa‐
cijski prikazovalnik6Vžigalnik7Električna vtičnica8Krmilni modul karoserije9Krmilni modul karoserije10Krmilni modul karoserije11Ventilator v potniškem prostoru12–13–14Diagnostični priključek15Varnostne blazine

Nega vozila253
ŠtTokokrog16Centralno zaklepanje / vrata
prtljažnika17Klimatska naprava18Transportna varovalka19Pomnilnik20–21Instrumentna plošča22Kontakt23Krmilni modul karoserije24Krmilni modul karoserije25–26Električna vtičnica v prtljažniku
Električno nastavljivi sedeži, položaja 12 in 13, imajo zaščito pred
preobremenitvijo. Tokokrog se po
ohladitvi ponovno sklene.
Škatla z varovalkami v
prtljažniku
Nahaja se pod prevleko na levi strani prtljažnika. Snemite zaščitni pokrov.

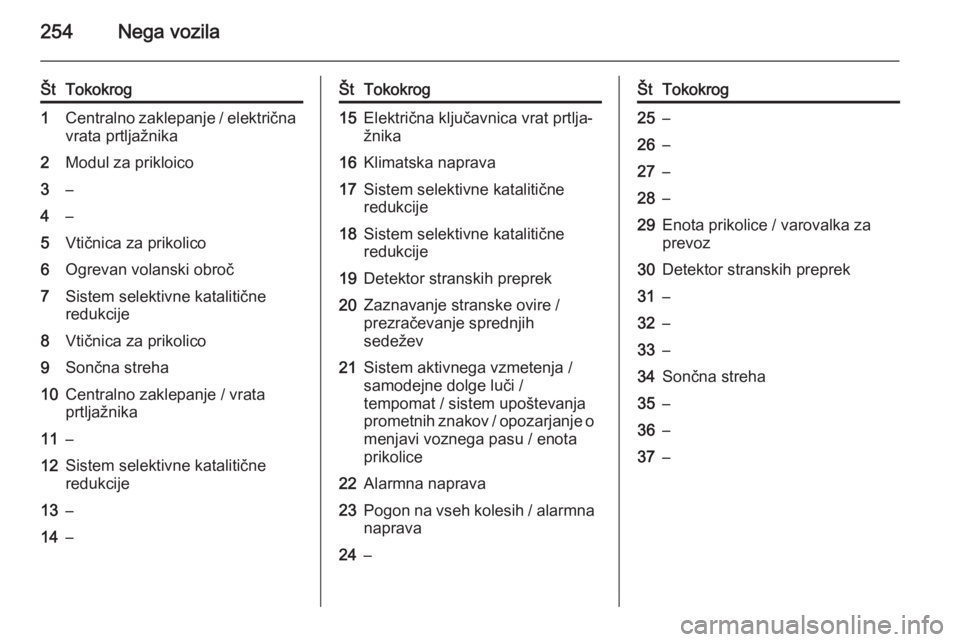

254Nega vozila
ŠtTokokrog1Centralno zaklepanje / električnavrata prtljažnika2Modul za prikloico3–4–5Vtičnica za prikolico6Ogrevan volanski obroč7Sistem selektivne katalitične
redukcije8Vtičnica za prikolico9Sončna streha10Centralno zaklepanje / vrata
prtljažnika11–12Sistem selektivne katalitične
redukcije13–14–ŠtTokokrog15Električna ključavnica vrat prtlja‐
žnika16Klimatska naprava17Sistem selektivne katalitične
redukcije18Sistem selektivne katalitične
redukcije19Detektor stranskih preprek20Zaznavanje stranske ovire /
prezračevanje sprednjih
sedežev21Sistem aktivnega vzmetenja /
samodejne dolge luči /
tempomat / sistem upoštevanja
prometnih znakov / opozarjanje o
menjavi voznega pasu / enota
prikolice22Alarmna naprava23Pogon na vseh kolesih / alarmna
naprava24–ŠtTokokrog25–26–27–28–29Enota prikolice / varovalka za
prevoz30Detektor stranskih preprek31–32–33–34Sončna streha35–36–37–

Nega vozila255Orodje vozila
Orodje Komplet za popravilo pnevmatik
Orodje in vlečno uho sta spravljena
skupaj v kompletu za popravilo
pnevmatik v škatli z orodjem pod
talnim pokrivalom v prtljažniku.
Vozila z rezervnim kolesom
Dvigalka s ključem za kolesa, orodje,
dolgi vijak za pritrditev
poškodovanega kolesa in vlečno uho so spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku.
Rezervno kolo 3 267.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °С, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Kot zimske pnevmatike so dovoljene
vse dimenzije pnevmatik 3 300.
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourer

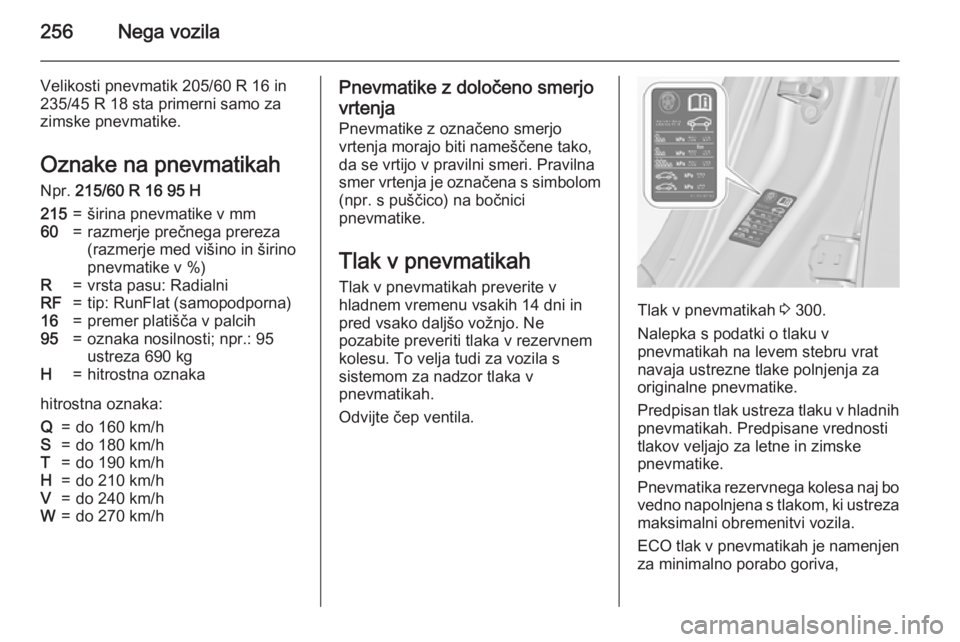

256Nega vozila
Velikosti pnevmatik 205/60 R 16 in
235/45 R 18 sta primerni samo za
zimske pnevmatike.
Oznake na pnevmatikah Npr. 215/60 R 16 95 H215=širina pnevmatike v mm60=razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=vrsta pasu: RadialniRF=tip: RunFlat (samopodporna)16=premer platišča v palcih95=oznaka nosilnosti; npr.: 95
ustreza 690 kgH=hitrostna oznaka
hitrostna oznaka:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPnevmatike z določeno smerjo
vrtenja Pnevmatike z označeno smerjo
vrtenja morajo biti nameščene tako,
da se vrtijo v pravilni smeri. Pravilna
smer vrtenja je označena s simbolom (npr. s puščico) na bočnici
pnevmatike.
Tlak v pnevmatikah Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Odvijte čep ventila.
Tlak v pnevmatikah 3 300.
Nalepka s podatki o tlaku v
pnevmatikah na levem stebru vrat
navaja ustrezne tlake polnjenja za
originalne pnevmatike.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo
vedno napolnjena s tlakom, ki ustreza
maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen za minimalno porabo goriva,

Nega vozila257
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite pogonsko os in slog karoserije.
2. Določite identifikacijsko kodo motorja. Podatki motorjev 3 286.
3. Določite ustrezno pnevmatiko.
Tabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 300.
Za pnevmatike, odobrene za vaše
vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
Če nameravate spreminjati tlak v
pnevmatikah na vozilu s sistemom za nadzor tlaka v pnevmatikah, izključite
kontakt. Potem, ko ste uravnali tlak v
pnevmatikah, vključite kontakt in
izberite ustrezno nastavitev na strani Obremenitev pnevmatik na
voznikovem informacijskem zaslonu,
3 113.
Sistem za nadzor tlaka v
pnevmatikah
Sistem med vožnjo enkrat na minuto nadzira tlak v vseh štirih
pnevmatikah, ko doseže vozilo
določeno hitrost.
Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori samo na
nizek tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi tipsko odobritev
vozila.
Izberite stran Nadzor tlaka v
pnevmatikah v meniju Info na
voznikovem informacijskem zaslonu
(DIC) 3 113.

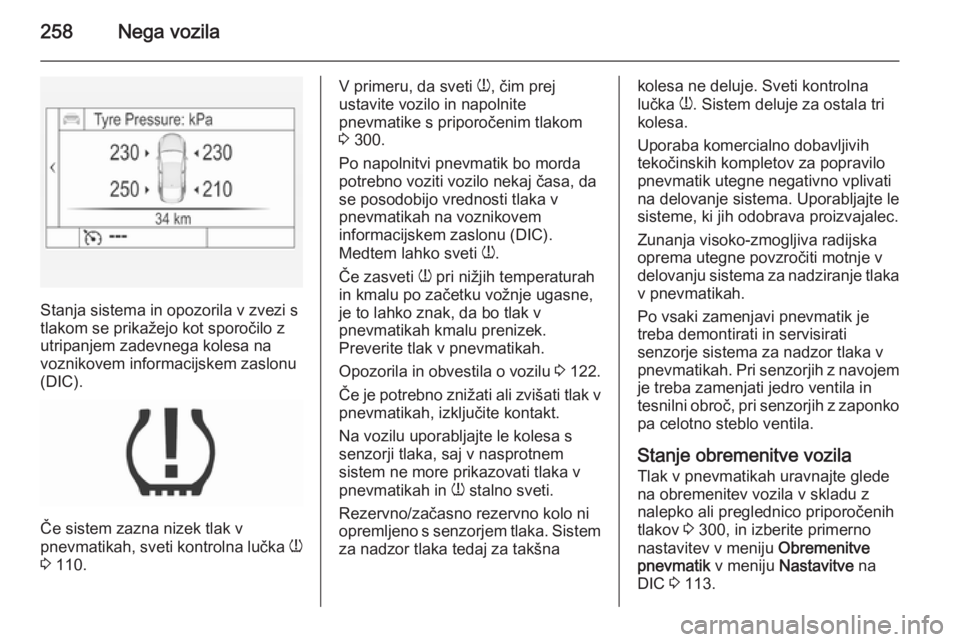

258Nega vozila
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo z
utripanjem zadevnega kolesa na
voznikovem informacijskem zaslonu
(DIC).
Če sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 110.
V primeru, da sveti
w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 300.
Po napolnitvi pnevmatik bo morda
potrebno voziti vozilo nekaj časa, da
se posodobijo vrednosti tlaka v
pnevmatikah na voznikovem
informacijskem zaslonu (DIC).
Medtem lahko sveti w.
Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak, da bo tlak v
pnevmatikah kmalu prenizek.
Preverite tlak v pnevmatikah.
Opozorila in obvestila o vozilu 3 122.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in w stalno sveti.
Rezervno/začasno rezervno kolo ni
opremljeno s senzorjem tlaka. Sistem
za nadzor tlaka tedaj za takšnakolesa ne deluje. Sveti kontrolna
lučka w. Sistem deluje za ostala tri
kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
sisteme, ki jih odobrava proizvajalec.
Zunanja visoko-zmogljiva radijska
oprema utegne povzročiti motnje v
delovanju sistema za nadziranje tlaka v pnevmatikah.
Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka v
pnevmatikah. Pri senzorjih z navojem
je treba zamenjati jedro ventila in
tesnilni obroč, pri senzorjih z zaponko
pa celotno steblo ventila.
Stanje obremenitve vozila
Tlak v pnevmatikah uravnajte glede
na obremenitev vozila v skladu z nalepko ali preglednico priporočenih
tlakov 3 300, in izberite primerno
nastavitev v meniju Obremenitve
pnevmatik v meniju Nastavitve na
DIC 3 113.
