OPEL INSIGNIA 2015.5 Uputstvo za upotrebu (in Serbian)

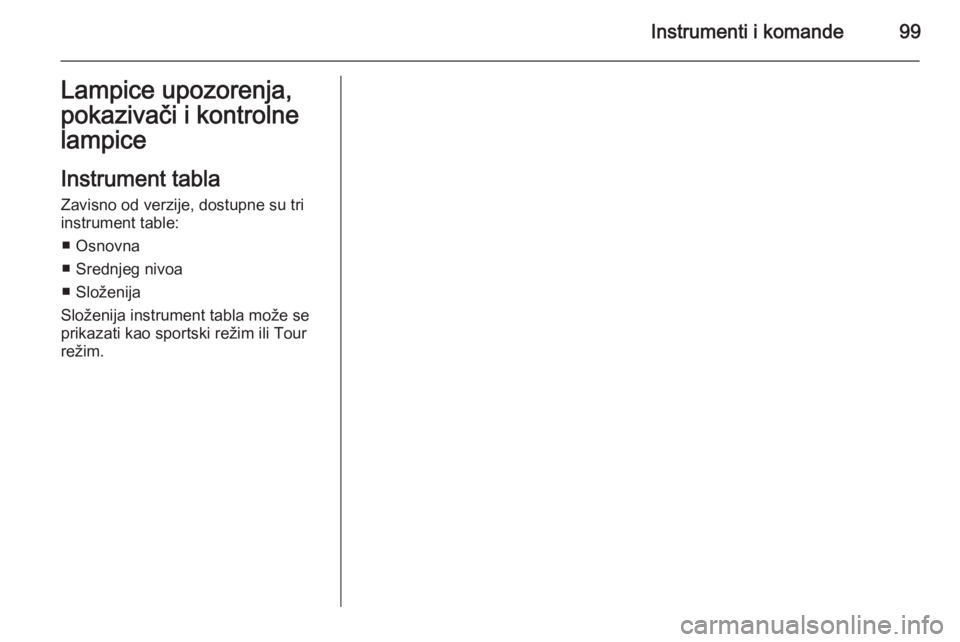

Instrumenti i komande99Lampice upozorenja,
pokazivači i kontrolne lampice
Instrument tabla Zavisno od verzije, dostupne su tri
instrument table:
■ Osnovna
■ Srednjeg nivoa
■ Složenija
Složenija instrument tabla može se
prikazati kao sportski režim ili Tour
režim.

100Instrumenti i komande

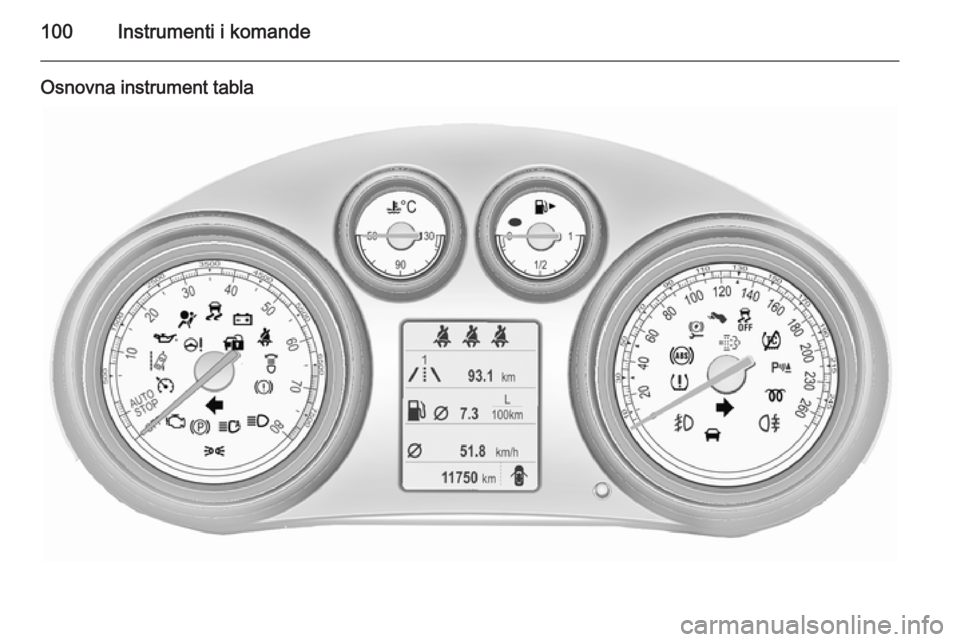

Osnovna instrument tabla

Instrumenti i komande101

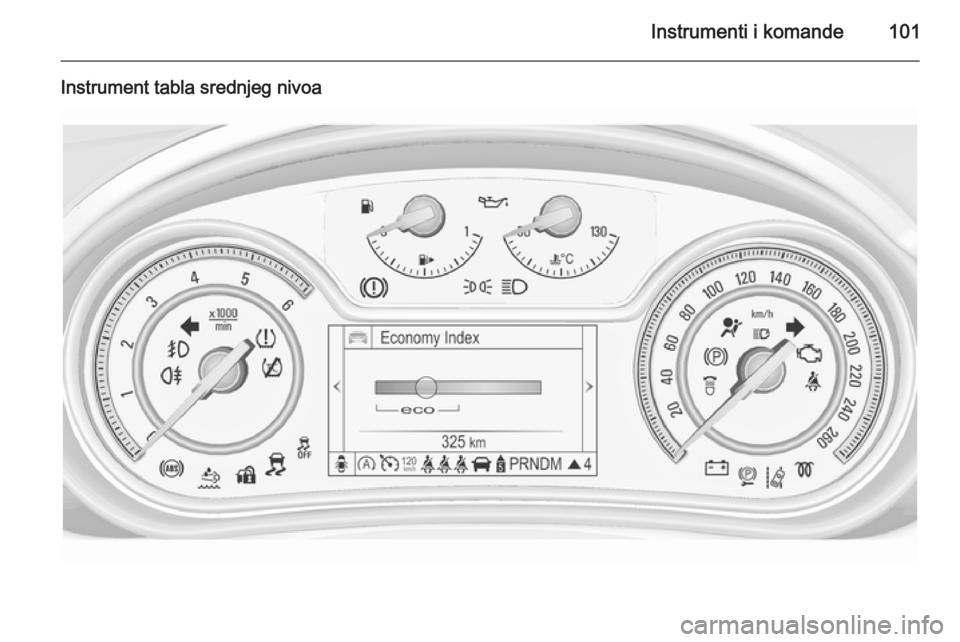

Instrument tabla srednjeg nivoa

102Instrumenti i komande

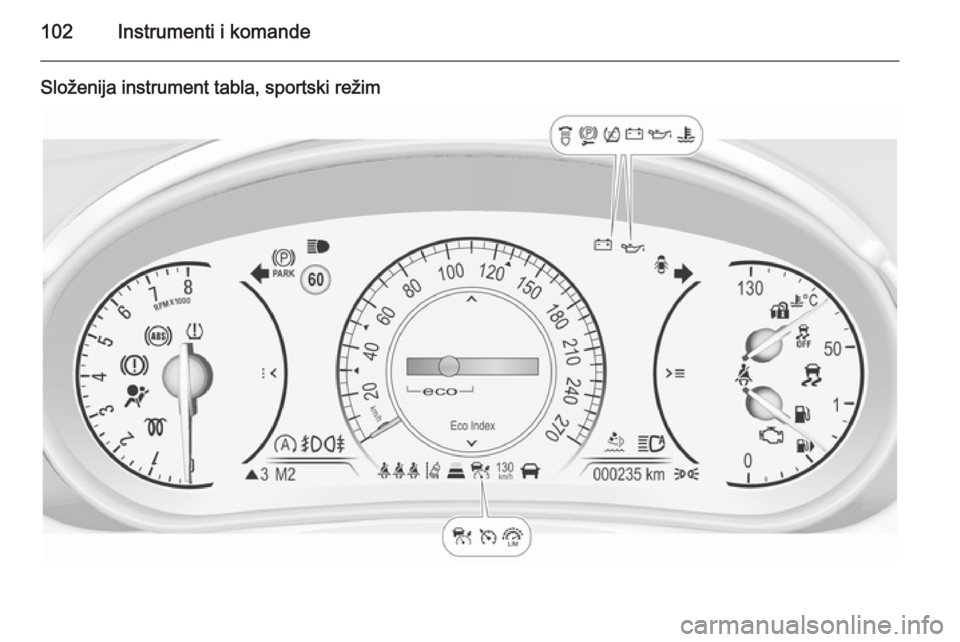

Složenija instrument tabla, sportski režim

Instrumenti i komande103

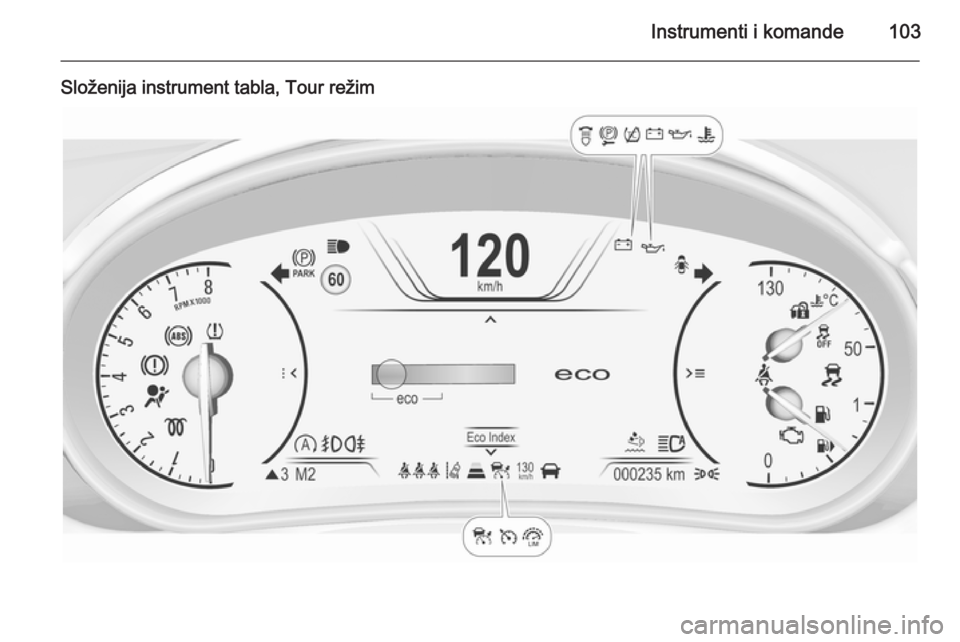

Složenija instrument tabla, Tour režim

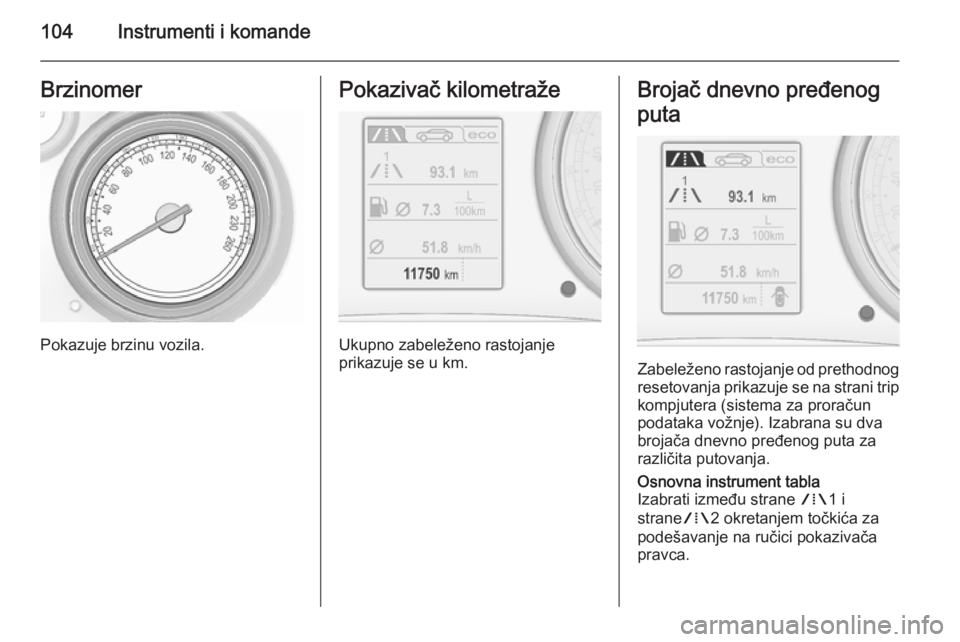

104Instrumenti i komandeBrzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog
puta
Zabeleženo rastojanje od prethodnog resetovanja prikazuje se na strani trip
kompjutera (sistema za proračun
podataka vožnje). Izabrana su dva
brojača dnevno pređenog puta za
različita putovanja.
Osnovna instrument tabla
Izabrati između strane W1 i
strane W2 okretanjem točkića za
podešavanje na ručici pokazivača
pravca.

Instrumenti i komande105

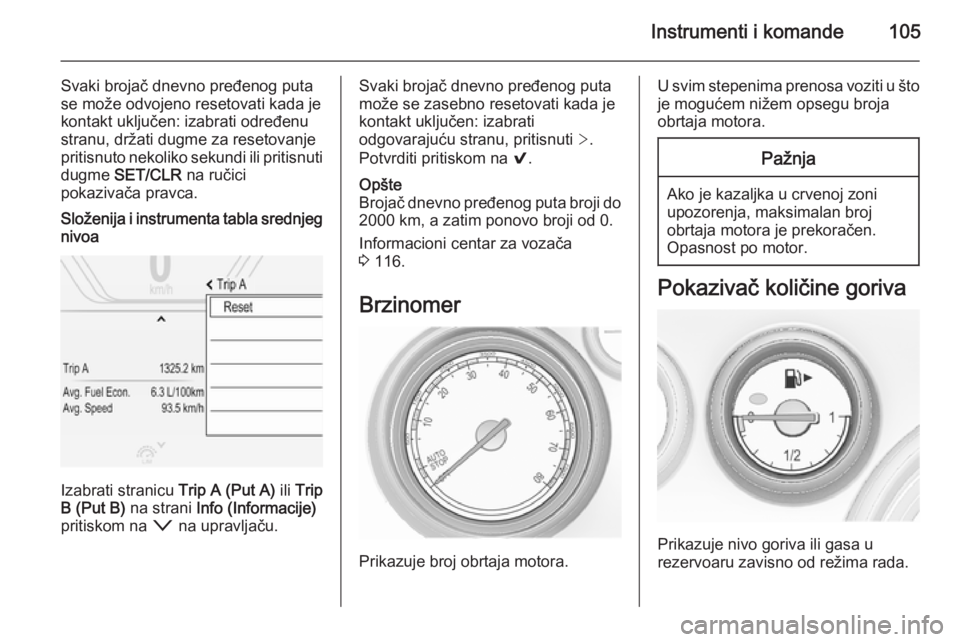

Svaki brojač dnevno pređenog puta
se može odvojeno resetovati kada je
kontakt uključen: izabrati određenu
stranu, držati dugme za resetovanje
pritisnuto nekoliko sekundi ili pritisnuti dugme SET/CLR na ručici
pokazivača pravca.Složenija i instrumenta tabla srednjeg nivoa
Izabrati stranicu Trip A (Put A) ili Trip
B (Put B) na strani Info (Informacije)
pritiskom na o na upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi pritiskom na 9.Opšte
Brojač dnevno pređenog puta broji do 2000 km, a zatim ponovo broji od 0.
Informacioni centar za vozača
3 116.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva ili gasa u
rezervoaru zavisno od režima rada.

106Instrumenti i komande

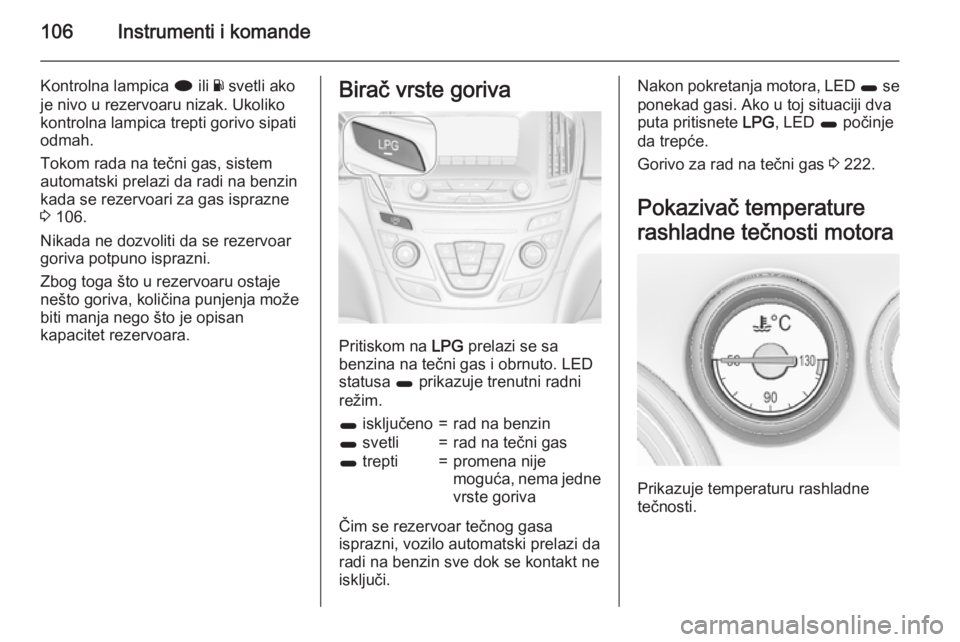

Kontrolna lampica i ili Y svetli ako
je nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati
odmah.
Tokom rada na tečni gas, sistem
automatski prelazi da radi na benzin
kada se rezervoari za gas isprazne
3 106.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.Birač vrste goriva
Pritiskom na LPG prelazi se sa
benzina na tečni gas i obrnuto. LED statusa 1 prikazuje trenutni radni
režim.
1 isključeno=rad na benzin1 svetli=rad na tečni gas1 trepti=promena nije
moguća, nema jedne
vrste goriva
Čim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi da
radi na benzin sve dok se kontakt ne
isključi.
Nakon pokretanja motora, LED 1 se
ponekad gasi. Ako u toj situaciji dva
puta pritisnete LPG, LED 1 počinje
da trepće.
Gorivo za rad na tečni gas 3 222.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.

Instrumenti i komande107

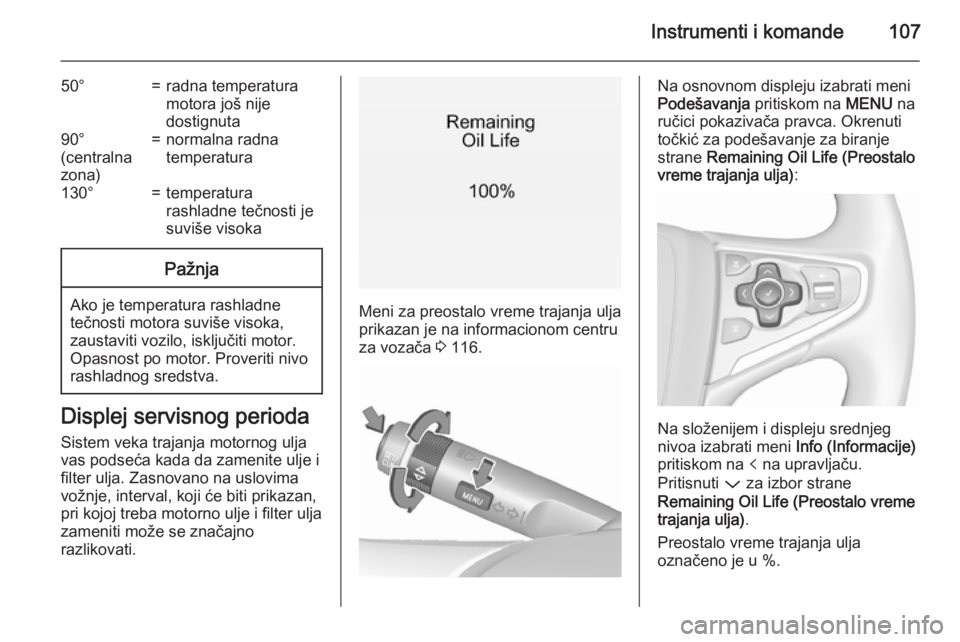

50°=radna temperatura
motora još nije
dostignuta90°
(centralna
zona)=normalna radna
temperatura130°=temperatura
rashladne tečnosti je
suviše visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 116.
Na osnovnom displeju izabrati meni
Podešavanja pritiskom na MENU na
ručici pokazivača pravca. Okrenuti
točkić za podešavanje za biranje
strane Remaining Oil Life (Preostalo
vreme trajanja ulja) :
Na složenijem i displeju srednjeg
nivoa izabrati meni Info (Informacije)
pritiskom na p na upravljaču.
Pritisnuti P za izbor strane
Remaining Oil Life (Preostalo vreme
trajanja ulja) .
Preostalo vreme trajanja ulja
označeno je u %.

108Instrumenti i komande

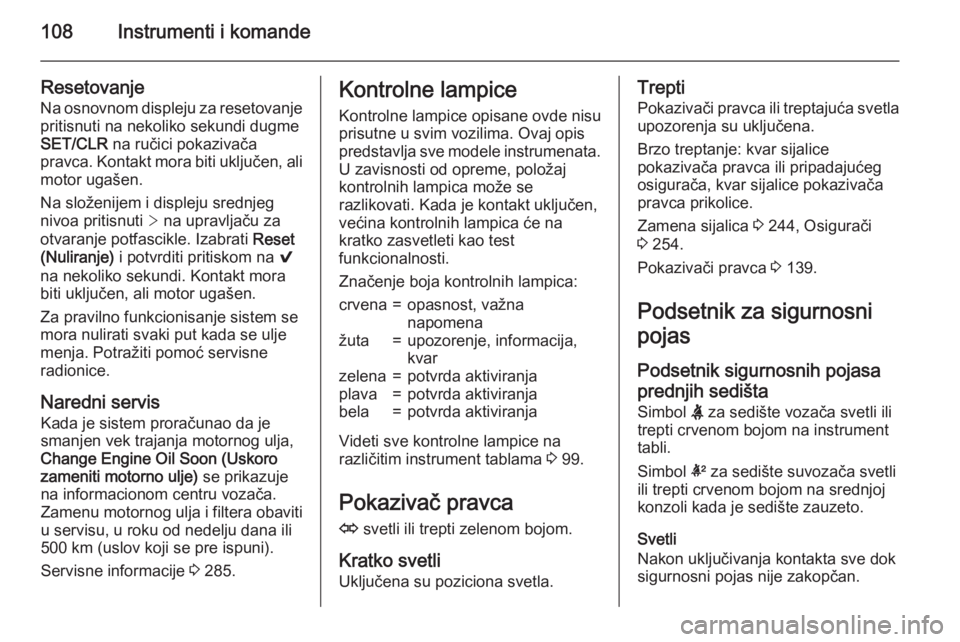

Resetovanje
Na osnovnom displeju za resetovanje pritisnuti na nekoliko sekundi dugme
SET/CLR na ručici pokazivača
pravca. Kontakt mora biti uključen, ali
motor ugašen.
Na složenijem i displeju srednjeg
nivoa pritisnuti > na upravljaču za
otvaranje potfascikle. Izabrati Reset
(Nuliranje) i potvrditi pritiskom na 9
na nekoliko sekundi. Kontakt mora biti uključen, ali motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Naredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) se prikazuje
na informacionom centru vozača. Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Servisne informacije 3 285.Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija, kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 99.
Pokazivač pravca O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg osigurača, kvar sijalice pokazivačapravca prikolice.
Zamena sijalica 3 244, Osigurači
3 254.
Pokazivači pravca 3 139.
Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta Simbol X za sedište vozača svetli ili
trepti crvenom bojom na instrument
tabli.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na srednjoj
konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
