Догляд за автомобілем289
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після заміни шин на шини іншого розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу
автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.
9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються секретні
гайки кріплення коліс, колісні
ковпаки встановлювати не можна.
Ковпаки коліс
Колеса розміром 245/35 R20 мають
особливі ковпаки. Щоб зняти
ковпак зі знятого з автомобіля
колеса, спершу почергово зніміть
важелі. Потім іззаду натисніть
ковпак у середній зоні та зніміть
його.
Щоб встановити ковпак на колесо,
спочатку відрегулюйте його таким
чином, щоб кріпильний виступ
увійшов у паз.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що збільшують протектор
шини та бокові частини не більше
ніж на 10 мм (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.

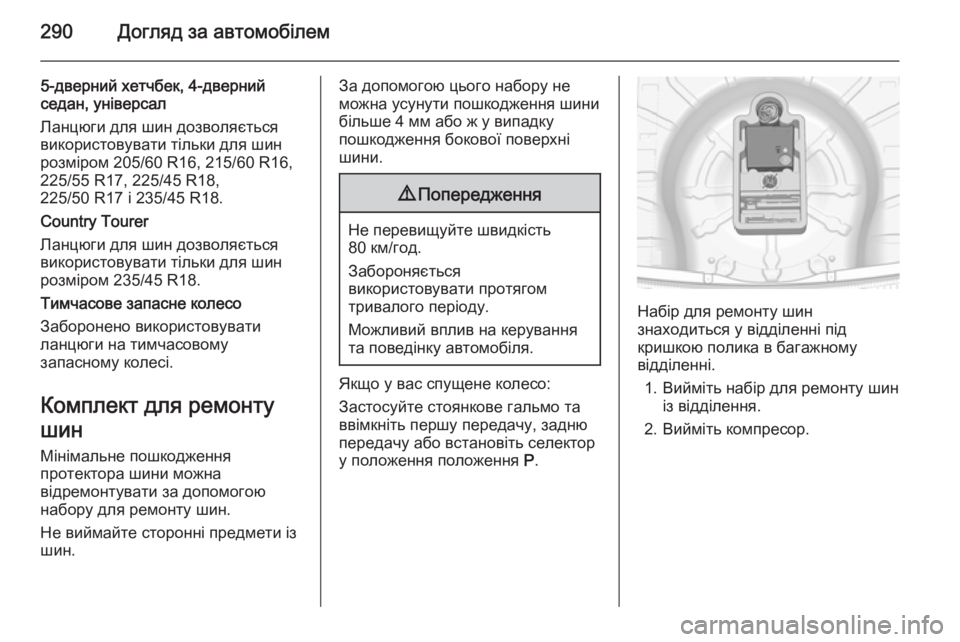

290Догляд за автомобілем
5-дверний хетчбек, 4-дверний
седан, універсал
Ланцюги для шин дозволяється
використовувати тільки для шин
розміром 205/60 R16, 215/60 R16,
225/55 R17, 225/45 R18,
225/50 R17 і 235/45 R18.
Country Tourer
Ланцюги для шин дозволяється
використовувати тільки для шин
розміром 235/45 R18.
Тимчасове запасне колесо
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або ж у випадку
пошкодження бокової поверхні
шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поведінку автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню передачу або встановіть селектор
у положення положення P.
Набір для ремонту шин
знаходиться у відділенні під
кришкою полика в багажному
відділенні.
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.

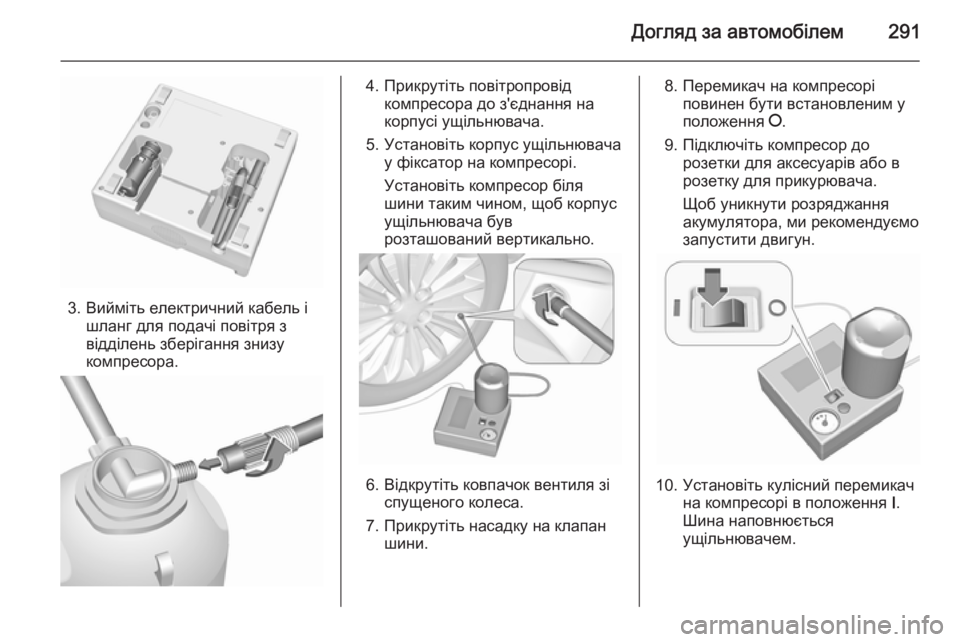

Догляд за автомобілем291
3. Вийміть електричний кабель ішланг для подачі повітря з
відділень зберігання знизу компресора.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.

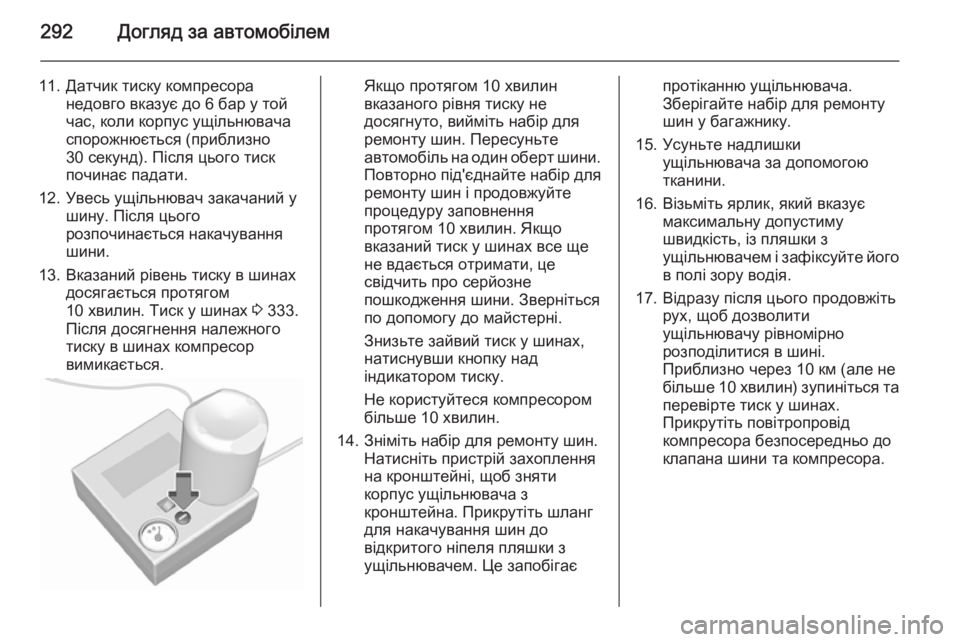

292Догляд за автомобілем
11. Датчик тиску компресоранедовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 333.
Після досягнення належного
тиску в шинах компресор
вимикається.Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
відкритого ніпеля пляшки з
ущільнювачем. Це запобігаєпротіканню ущільнювача.
Зберігайте набір для ремонту
шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.

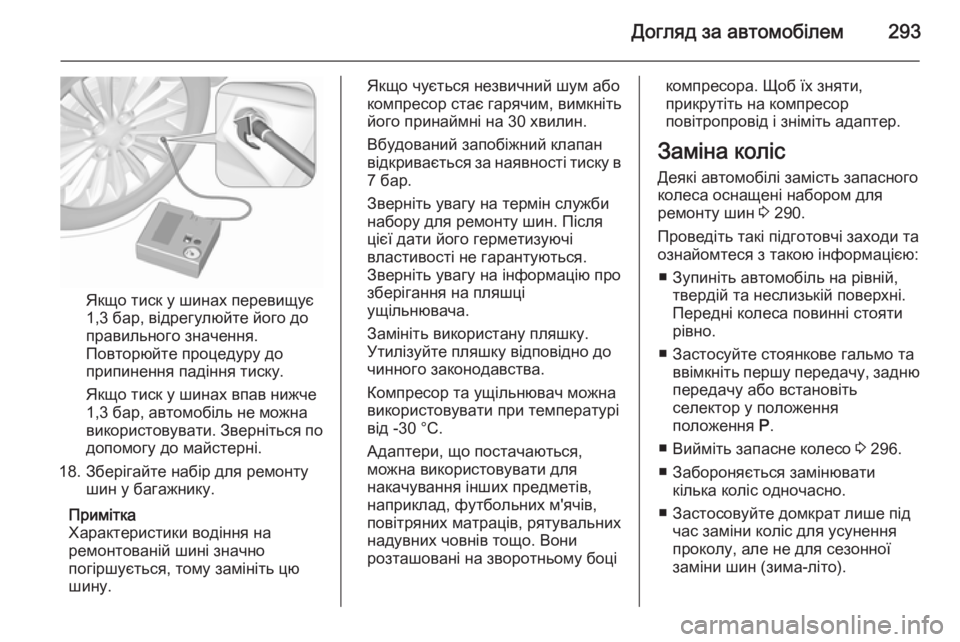

Догляд за автомобілем293
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу до майстерні.
18. Зберігайте набір для ремонту шин у багажнику.
Примітка
Характеристики водіння на
ремонтованій шині значно
погіршується, тому замініть цю
шину.
Якщо чується незвичний шум або
компресор стає гарячим, вимкніть
його принаймні на 30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску в 7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати при температурі
від -30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матраців, рятувальних
надувних човнів тощо. Вони
розташовані на зворотньому боцікомпресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 290.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
■ Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
■ Застосуйте стоянкове гальмо та ввімкніть першу передачу, заднюпередачу або встановіть
селектор у положення
положення P.
■ Вийміть запасне колесо 3 296.
■ Забороняється замінювати кілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усунення
проколу, але не для сезонної
заміни шин (зима-літо).

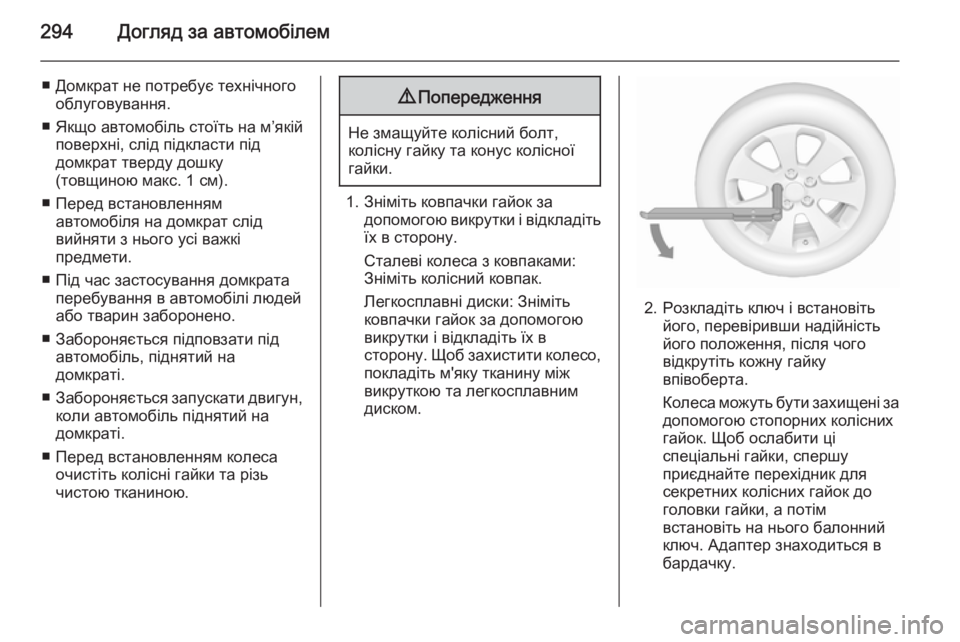

294Догляд за автомобілем
■ Домкрат не потребує технічногооблуговування.
■ Якщо автомобіль стоїть на м’якій поверхні, слід підкласти під
домкрат тверду дошку
(товщиною макс. 1 см).
■ Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
■ Під час застосування домкрата перебування в автомобілі людей
або тварин заборонено.
■ Забороняється підповзати під автомобіль, піднятий на
домкраті.
■ Забороняється запускати двигун,
коли автомобіль піднятий на
домкраті.
■ Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону.
Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
Колеса можуть бути захищені за допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник для
секретних колісних гайок до
головки гайки, а потім встановіть на нього балонний
ключ. Адаптер знаходиться в
бардачку.

Догляд за автомобілем295

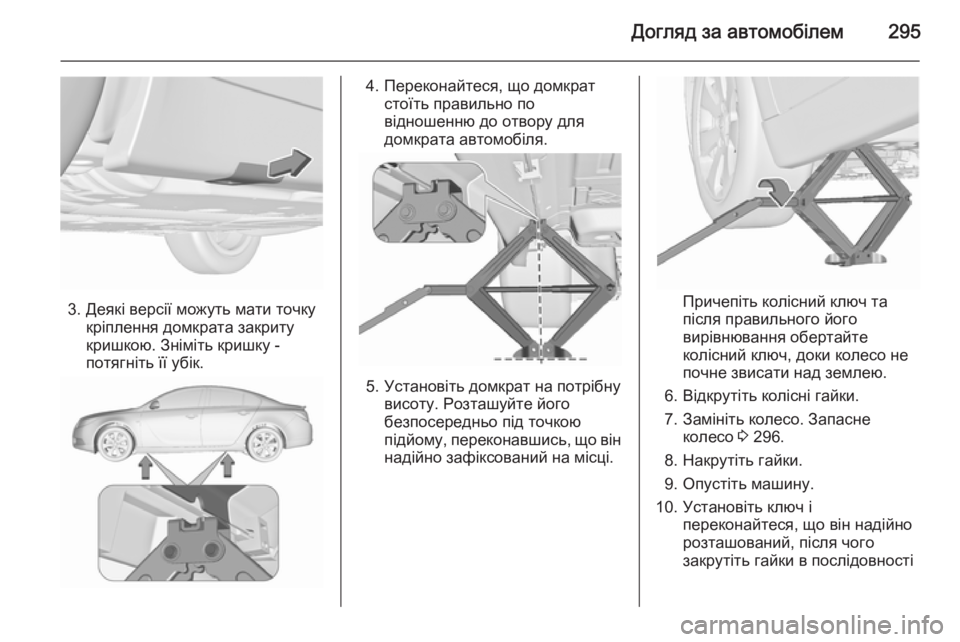

3. Деякі версії можуть мати точкукріплення домкрата закриту
кришкою. Зніміть кришку - потягніть її убік.
4. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
5. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
6. Відкрутіть колісні гайки.
7. Замініть колесо. Запасне колесо 3 296.
8. Накрутіть гайки.
9. Опустіть машину.
10. Установіть ключ і переконайтеся, що він надійно
розташований, після чого
закрутіть гайки в послідовності

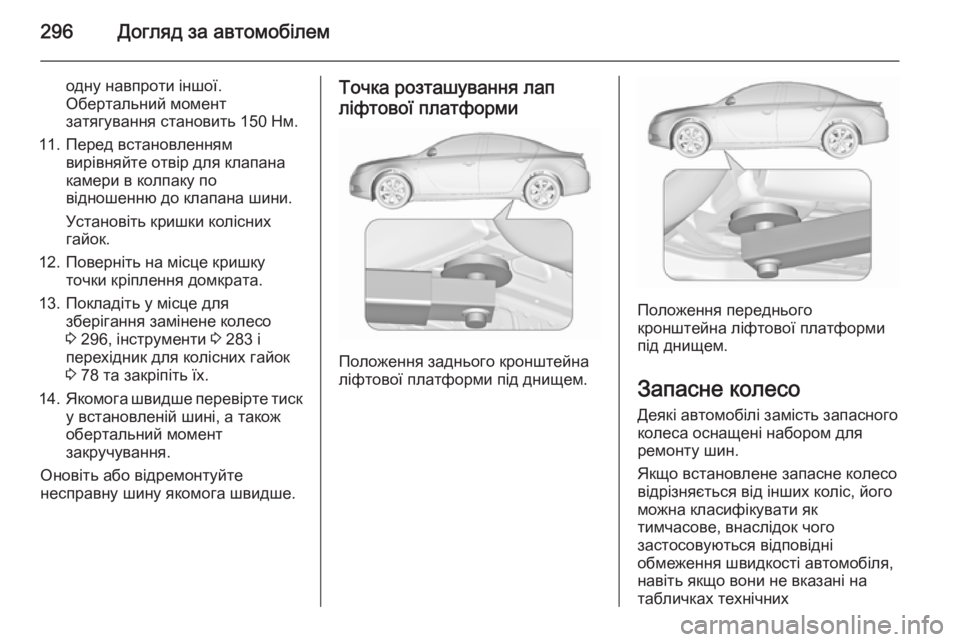

296Догляд за автомобілем
одну навпроти іншої.
Обертальний момент затягування становить 150 Нм.
11. Перед встановленням вирівняйте отвір для клапана
камери в колпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
12. Поверніть на місце кришку точки кріплення домкрата.
13. Покладіть у місце для зберігання замінене колесо
3 296, інструменти 3 283 і
перехідник для колісних гайок
3 78 та закріпіть їх.
14. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Точка розташування лап
ліфтової платформи
Положення заднього кронштейна
ліфтової платформи під днищем.
Положення переднього
кронштейна ліфтової платформи під днищем.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних

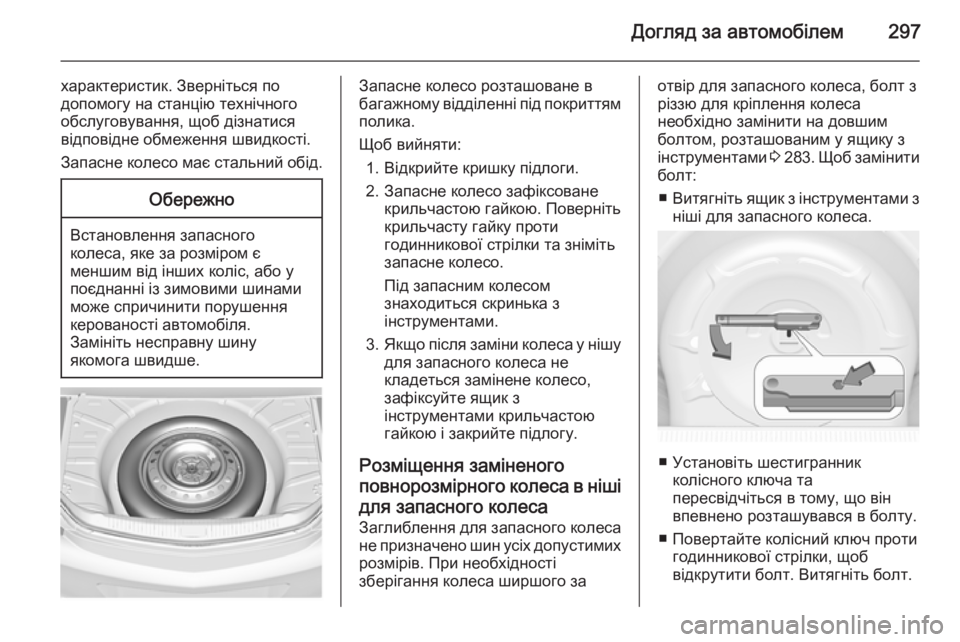

Догляд за автомобілем297
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Запасне колесо зафіксоване крильчастою гайкою. Поверніть
крильчасту гайку проти
годинникової стрілки та зніміть
запасне колесо.
Під запасним колесом
знаходиться скринька з
інструментами.
3. Якщо після заміни колеса у нішу
для запасного колеса не
кладеться замінене колесо,
зафіксуйте ящик з
інструментами крильчастою
гайкою і закрийте підлогу.
Розміщення заміненого
повнорозмірного колеса в ніші
для запасного колеса Заглиблення для запасного колеса
не призначено шин усіх допустимих розмірів. При необхідності
зберігання колеса ширшого заотвір для запасного колеса, болт з різзю для кріплення колеса
необхідно замінити на довшим
болтом, розташованим у ящику з
інструментами 3 283 . Щоб замінити
болт:
■ Витягніть ящик з інструментами з
ніші для запасного колеса.
■ Установіть шестигранник колісного ключа та
пересвідчіться в тому, що він
впевнено розташувався в болту.
■ Повертайте колісний ключ проти годинникової стрілки, щоб
відкрутити болт. Витягніть болт.

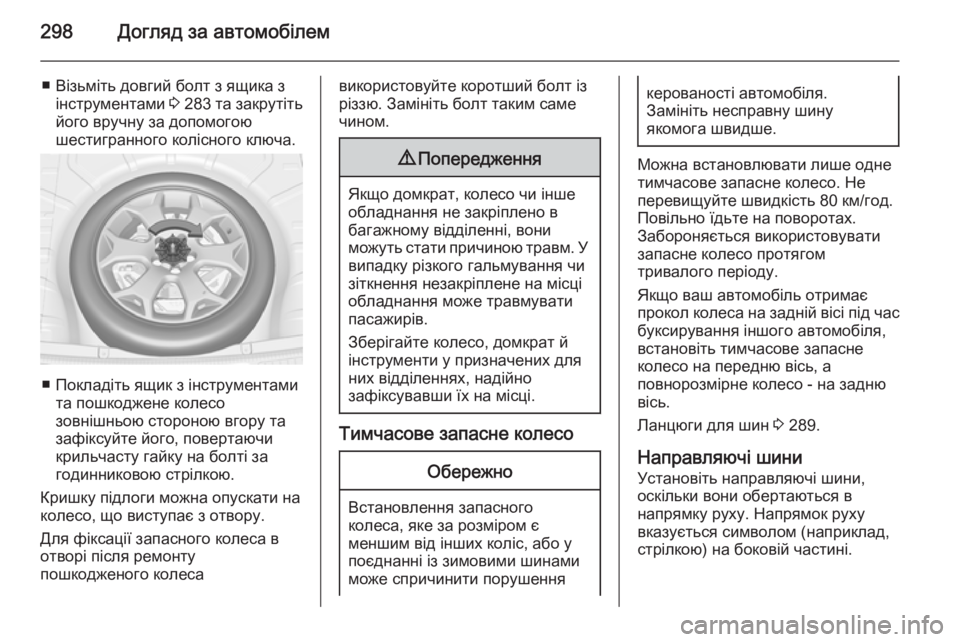

298Догляд за автомобілем
■ Візьміть довгий болт з ящика зінструментами 3 283 та закрутіть
його вручну за допомогою
шестигранного колісного ключа.
■ Покладіть ящик з інструментами та пошкоджене колесо
зовнішньою стороною вгору та
зафіксуйте його, повертаючи
крильчасту гайку на болті за
годинниковою стрілкою.
Кришку підлоги можна опускати на
колесо, що виступає з отвору.
Для фіксації запасного колеса в
отворі після ремонту
пошкодженого колеса
використовуйте коротший болт із
різзю. Замініть болт таким саме
чином.9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте колесо, домкрат й
інструменти у призначених для
них відділеннях, надійно
зафіксувавши їх на місці.
Тимчасове запасне колесо
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 289.
Направляючі шини Установіть направляючі шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
