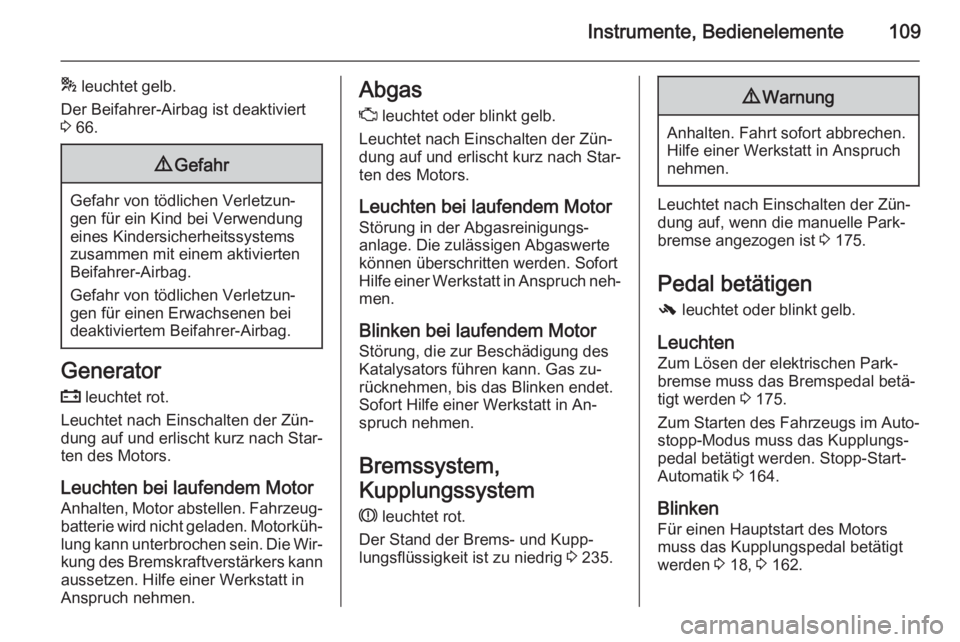

Instrumente, Bedienelemente109
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 66.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAnhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 235.9
Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 175.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 175.
Zum Starten des Fahrzeugs im Auto‐ stopp-Modus muss das Kupplungs‐
pedal betätigt werden. Stopp-Start- Automatik 3 164.
Blinken
Für einen Hauptstart des Motors
muss das Kupplungspedal betätigt
werden 3 18, 3 162.

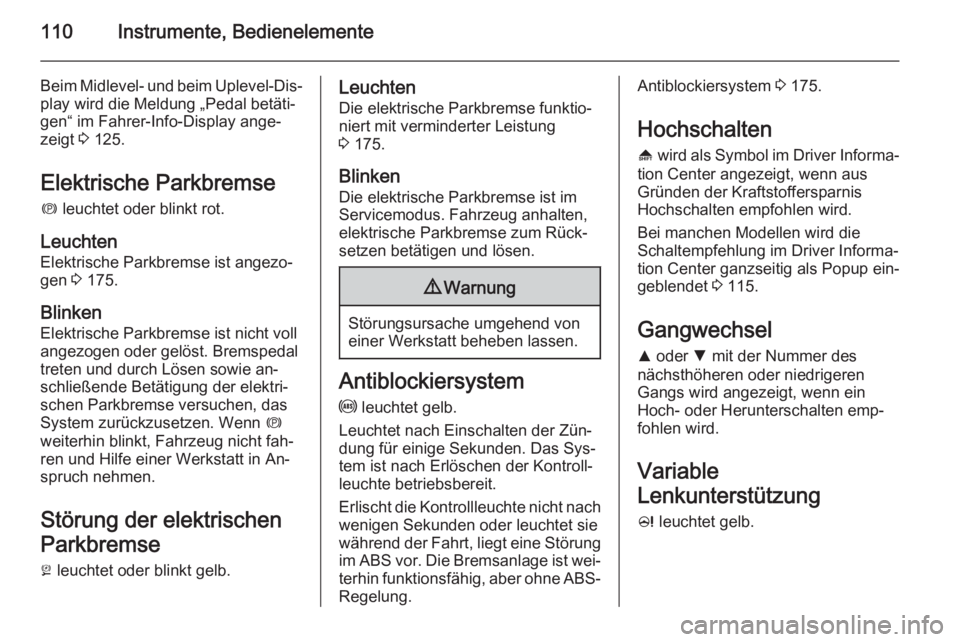

110Instrumente, Bedienelemente
Beim Midlevel- und beim Uplevel-Dis‐play wird die Meldung „Pedal betäti‐
gen“ im Fahrer-Info-Display ange‐
zeigt 3 125.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten
Elektrische Parkbremse ist angezo‐
gen 3 175.
Blinken
Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Bremspedal
treten und durch Lösen sowie an‐
schließende Betätigung der elektri‐
schen Parkbremse versuchen, das
System zurückzusetzen. Wenn m
weiterhin blinkt, Fahrzeug nicht fah‐
ren und Hilfe einer Werkstatt in An‐
spruch nehmen.
Störung der elektrischenParkbremse
j leuchtet oder blinkt gelb.Leuchten
Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 175.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist wei‐ terhin funktionsfähig, aber ohne ABS-
Regelung.
Antiblockiersystem 3 175.
Hochschalten
[ wird als Symbol im Driver Informa‐
tion Center angezeigt, wenn aus
Gründen der Kraftstoffersparnis
Hochschalten empfohlen wird.
Bei manchen Modellen wird die
Schaltempfehlung im Driver Informa‐
tion Center ganzseitig als Popup ein‐
geblendet 3 115.
Gangwechsel
R oder S mit der Nummer des
nächsthöheren oder niedrigeren
Gangs wird angezeigt, wenn ein
Hoch- oder Herunterschalten emp‐ fohlen wird.
Variable
Lenkunterstützung c leuchtet gelb.

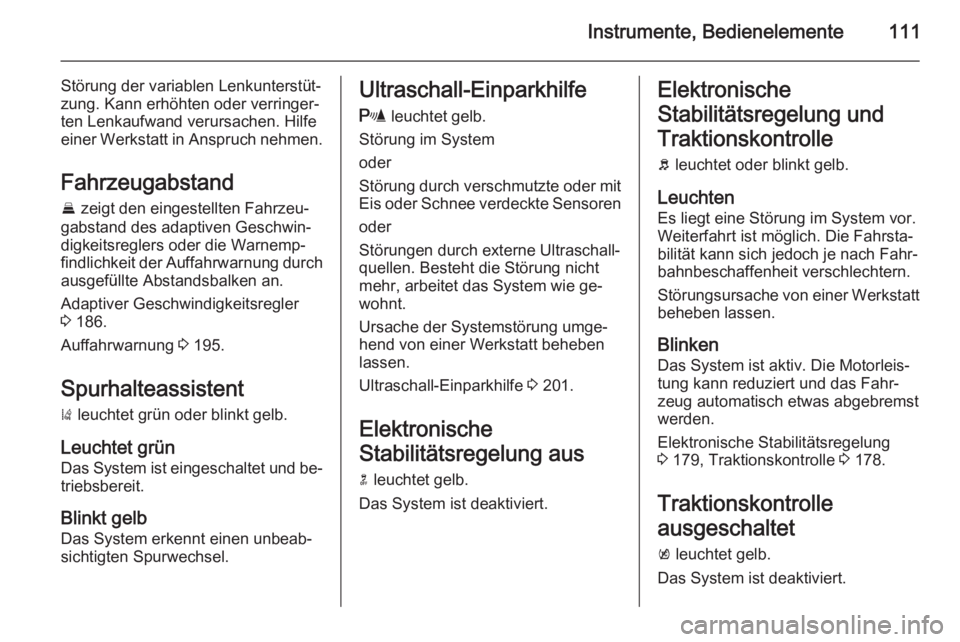

Instrumente, Bedienelemente111
Störung der variablen Lenkunterstüt‐
zung. Kann erhöhten oder verringer‐
ten Lenkaufwand verursachen. Hilfe
einer Werkstatt in Anspruch nehmen.
Fahrzeugabstand E zeigt den eingestellten Fahrzeu‐
gabstand des adaptiven Geschwin‐
digkeitsreglers oder die Warnemp‐
findlichkeit der Auffahrwarnung durch ausgefüllte Abstandsbalken an.
Adaptiver Geschwindigkeitsregler
3 186.
Auffahrwarnung 3 195.
Spurhalteassistent
) leuchtet grün oder blinkt gelb.
Leuchtet grün Das System ist eingeschaltet und be‐ triebsbereit.
Blinkt gelb
Das System erkennt einen unbeab‐
sichtigten Spurwechsel.Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 201.
Elektronische
Stabilitätsregelung aus
n leuchtet gelb.
Das System ist deaktiviert.Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Blinken Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Elektronische Stabilitätsregelung 3 179, Traktionskontrolle 3 178.
Traktionskontrolle
ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.

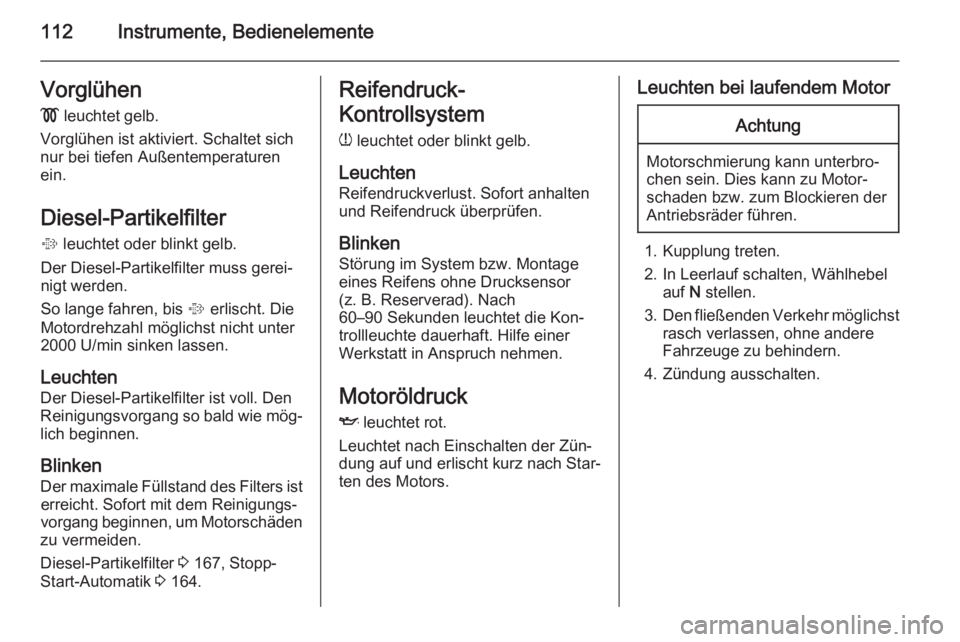

112Instrumente, BedienelementeVorglühen! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefen Außentemperaturen
ein.
Diesel-Partikelfilter % leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐ nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchten
Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 167, Stopp-
Start-Automatik 3 164.Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach
60–90 Sekunden leuchtet die Kon‐
trollleuchte dauerhaft. Hilfe einer
Werkstatt in Anspruch nehmen.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel auf N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

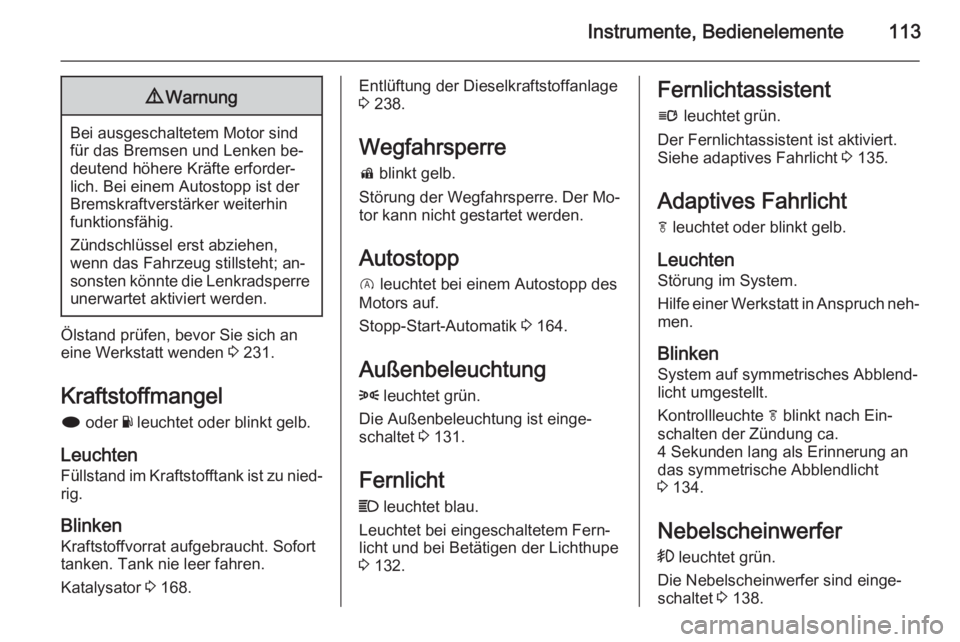

Instrumente, Bedienelemente1139Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 231.
Kraftstoffmangel i oder Y leuchtet oder blinkt gelb.
Leuchten
Füllstand im Kraftstofftank ist zu nied‐ rig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 168.
Entlüftung der Dieselkraftstoffanlage
3 238.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor kann nicht gestartet werden.
Autostopp D leuchtet bei einem Autostopp des
Motors auf.
Stopp-Start-Automatik 3 164.
Außenbeleuchtung 8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 131.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 132.Fernlichtassistent
l leuchtet grün.
Der Fernlichtassistent ist aktiviert.
Siehe adaptives Fahrlicht 3 135.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchten
Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Kontrollleuchte f blinkt nach Ein‐
schalten der Zündung ca.
4 Sekunden lang als Erinnerung an
das symmetrische Abblendlicht
3 134.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐ schaltet 3 138.

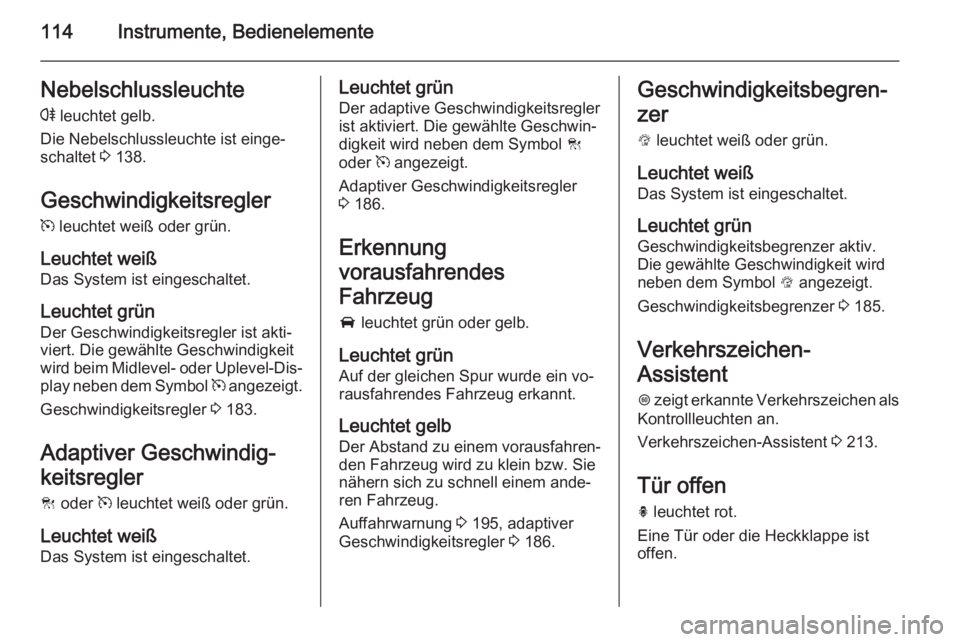

114Instrumente, BedienelementeNebelschlussleuchter leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 138.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.
Leuchtet grünDer Geschwindigkeitsregler ist akti‐
viert. Die gewählte Geschwindigkeit
wird beim Midlevel- oder Uplevel-Dis‐
play neben dem Symbol m angezeigt.
Geschwindigkeitsregler 3 183.
Adaptiver Geschwindig‐
keitsregler
C oder m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.Leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert. Die gewählte Geschwin‐
digkeit wird neben dem Symbol C
oder m angezeigt.
Adaptiver Geschwindigkeitsregler
3 186.
Erkennung
vorausfahrendes
Fahrzeug
A leuchtet grün oder gelb.
Leuchtet grün Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Leuchtet gelb Der Abstand zu einem vorausfahren‐
den Fahrzeug wird zu klein bzw. Sie
nähern sich zu schnell einem ande‐
ren Fahrzeug.
Auffahrwarnung 3 195, adaptiver
Geschwindigkeitsregler 3 186.Geschwindigkeitsbegren‐
zer L leuchtet weiß oder grün.
Leuchtet weiß Das System ist eingeschaltet.
Leuchtet grün Geschwindigkeitsbegrenzer aktiv.
Die gewählte Geschwindigkeit wird
neben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 185.
Verkehrszeichen-
Assistent
L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 213.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.

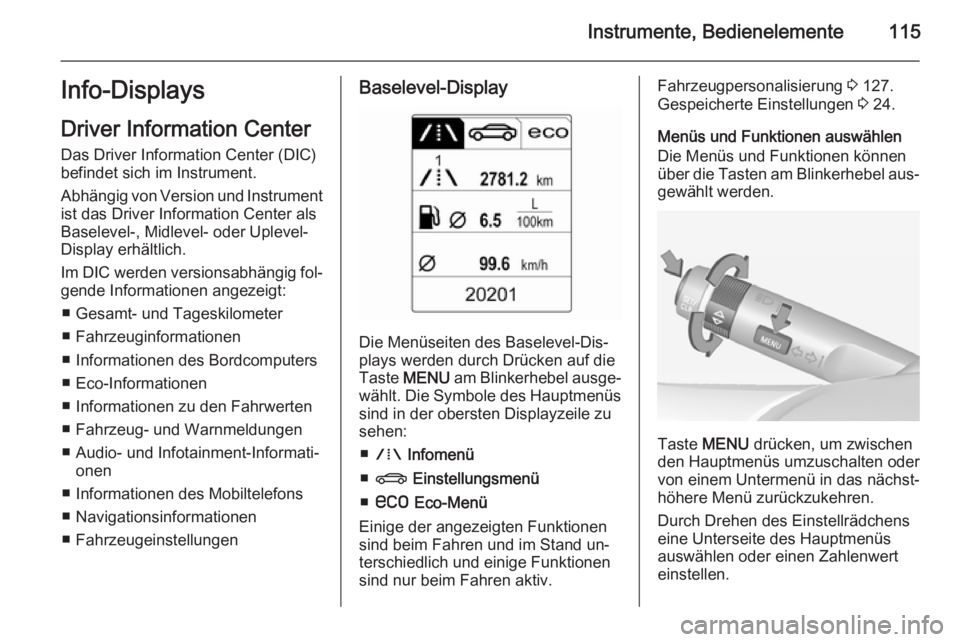

Instrumente, Bedienelemente115Info-Displays
Driver Information Center Das Driver Information Center (DIC)
befindet sich im Instrument.
Abhängig von Version und Instrument ist das Driver Information Center als
Baselevel-, Midlevel- oder Uplevel-
Display erhältlich.
Im DIC werden versionsabhängig fol‐
gende Informationen angezeigt:
■ Gesamt- und Tageskilometer
■ Fahrzeuginformationen
■ Informationen des Bordcomputers
■ Eco-Informationen
■ Informationen zu den Fahrwerten
■ Fahrzeug- und Warnmeldungen
■ Audio- und Infotainment-Informati‐ onen
■ Informationen des Mobiltelefons ■ Navigationsinformationen
■ FahrzeugeinstellungenBaselevel-Display
Die Menüseiten des Baselevel-Dis‐
plays werden durch Drücken auf die
Taste MENU am Blinkerhebel ausge‐
wählt. Die Symbole des Hauptmenüs
sind in der obersten Displayzeile zu
sehen:
■ W Infomenü
■ X Einstellungsmenü
■ s Eco-Menü
Einige der angezeigten Funktionen
sind beim Fahren und im Stand un‐
terschiedlich und einige Funktionen
sind nur beim Fahren aktiv.
Fahrzeugpersonalisierung 3 127.
Gespeicherte Einstellungen 3 24.
Menüs und Funktionen auswählen Die Menüs und Funktionen können über die Tasten am Blinkerhebel aus‐
gewählt werden.
Taste MENU drücken, um zwischen
den Hauptmenüs umzuschalten oder
von einem Untermenü in das nächst‐
höhere Menü zurückzukehren.
Durch Drehen des Einstellrädchens
eine Unterseite des Hauptmenüs
auswählen oder einen Zahlenwert
einstellen.

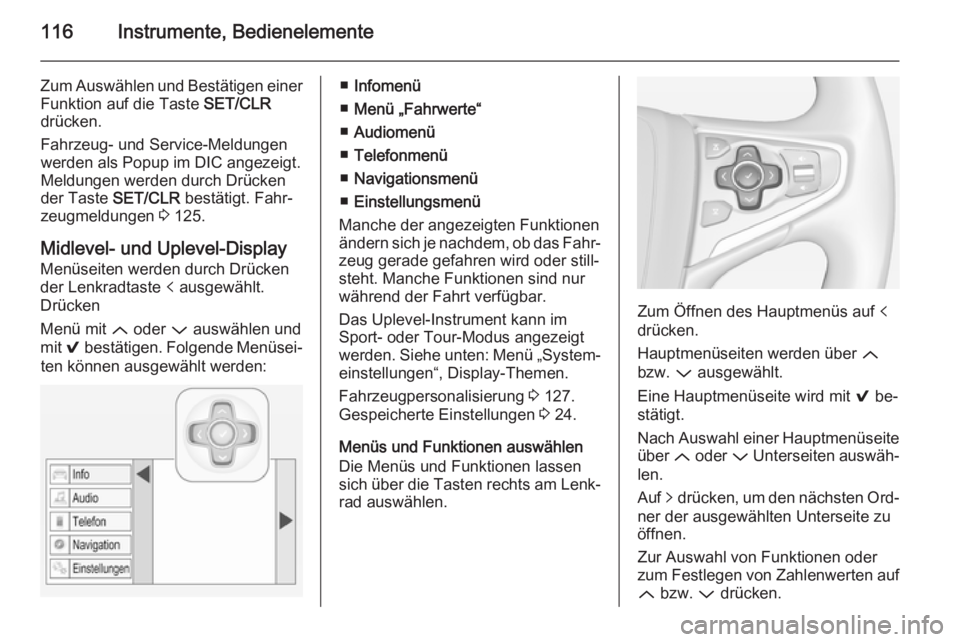

116Instrumente, Bedienelemente
Zum Auswählen und Bestätigen einerFunktion auf die Taste SET/CLR
drücken.
Fahrzeug- und Service-Meldungen
werden als Popup im DIC angezeigt. Meldungen werden durch Drücken
der Taste SET/CLR bestätigt. Fahr‐
zeugmeldungen 3 125.
Midlevel- und Uplevel-Display
Menüseiten werden durch Drücken
der Lenkradtaste p ausgewählt.
Drücken
Menü mit Q oder P auswählen und
mit 9 bestätigen. Folgende Menüsei‐
ten können ausgewählt werden:■ Infomenü
■ Menü „Fahrwerte“
■ Audiomenü
■ Telefonmenü
■ Navigationsmenü
■ Einstellungsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Das Uplevel-Instrument kann im
Sport- oder Tour-Modus angezeigt
werden. Siehe unten: Menü „System‐
einstellungen“, Display-Themen.
Fahrzeugpersonalisierung 3 127.
Gespeicherte Einstellungen 3 24.
Menüs und Funktionen auswählen Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.
Zum Öffnen des Hauptmenüs auf p
drücken.
Hauptmenüseiten werden über Q
bzw. P ausgewählt.
Eine Hauptmenüseite wird mit 9 be‐
stätigt.
Nach Auswahl einer Hauptmenüseite über Q oder P Unterseiten auswäh‐
len.
Auf q drücken, um den nächsten Ord‐
ner der ausgewählten Unterseite zu
öffnen.
Zur Auswahl von Funktionen oder zum Festlegen von Zahlenwerten auf
Q bzw. P drücken.

Instrumente, Bedienelemente117
Zum Auswählen und Bestätigen einer
Funktion auf die Taste 9 drücken.
Wenn der Fahrer im Driver Informa‐
tion Center (DIC) aufgefordert wird,
eine Funktion oder Meldung durch
Drücken auf H (Auswählen) zu be‐
stätigen, mit der Taste 9 bestätigen.
Die Auswahl einer Hauptmenüseite
bleibt so lange gespeichert, bis eine
andere Hauptmenüseite ausgewählt
wird. Sobald also die Infomenüseite
ausgewählt ist, können Sie einfach
über P oder Q zu den Unterseiten
wechseln.
Fahrzeug- und Service-Meldungen
werden als Popup im DIC angezeigt.
Meldungen werden durch Drücken
der Taste 9 bestätigt. Fahrzeugmel‐
dungen 3 125.
Infomenü
Die folgende Liste enthält alle vorhan‐ denen Infomenüseiten. Einige davon
sind nur bei bestimmten Fahrzeugen
verfügbar. Abhängig vom Display
werden einige Funktionen als Sym‐
bole dargestellt.Einstellrädchen drehen oder über Q
bzw. P eine Seite auswählen:
■ Tageskilometerzähler 1/A Durchschnittsverbrauch
Durchschnittsgeschwindigkeit
■ Tageskilometerzähler 2/B Durchschnittsverbrauch
Durchschnittsgeschwindigkeit
■ Digitale Geschwindigkeit
■ Kraftstoffreichweite
■ Kraftstoffreichweite bei der LPG- Ausführung
■ Momentanverbrauch
■ Ölrestlebensdauer
■ Reifendruck
■ Benzin-Füllstand LPG-Füllstand
■ Zeitmesser
■ Verwendeter Kraftstoff
■ Verkehrszeichen-Assistent
■ Fahrzeugabstand
■ Kühlmitteltemperatur
■ Batteriespannung■ Eco-Seite: Hauptverbraucher
■ Eco-Trend
■ Eco-Index
■ Öltemperatur
■ Öldruck
■ Turboaufladung
■ Getriebeöltemperatur
■ Schwerkraftanzeige
■ Leere Seite
Im Baselevel-Display werden im
Menü Systemeinstellungen X die
Seiten „Ölrestlebensdauer“, „Reifen‐
druck“, „Verkehrszeichen-Assistent“
und „Abstandswarnung“ angezeigt.
Die Auswahl geschieht durch
Drücken des Knopfs Menu.
Im Baselevel-Display werden die Sei‐
ten „Hauptverbraucher“, „Eco-Trend“
und „Eco-Index“ im Eco-Menü s
angezeigt. Die Auswahl geschieht
durch Drücken des Knopfs Menu.
Tageskilometerzähler 1/A und 2/B
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.

118Instrumente, Bedienelemente
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und beginnt dann wieder bei 0.
Zum Zurücksetzen bei einem Basele‐ vel-Display die Taste SET/CLR meh‐
rere Sekunden lang drücken, bei Mid‐
level- und Uplevel-Displays >
drücken und mit 9 bestätigen.
Kilometer, Durchschnittsverbrauch
und Durchschnittsgeschwindigkeit
auf den Tageskilometerzählerseiten
1/A und 2/B können für jeden Zähler
einzeln zurückgesetzt werden,
während das betreffende Display ak‐
tiv ist.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
zurückgesetzt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen bei einem Basele‐ vel-Display die Taste SET/CLR meh‐
rere Sekunden lang drücken, bei Mid‐
level- und Uplevel-Displays >
drücken und mit 9 bestätigen.Bei Fahrzeugen mit LPG-Motor wird
der Durchschnittsverbrauch für den
aktuell ausgewählten Modus (LPG oder Benzin) angezeigt.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen bei einem Basele‐ vel-Display die Taste SET/CLR meh‐
rere Sekunden lang drücken, bei Mid‐
level- und Uplevel-Displays >
drücken und mit 9 bestätigen.
Digitale Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐ tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.Bei niedrigem Kraftstoffstand er‐
scheint im Display eine Meldung und
die Kontrollleuchte i bzw. Y in der
Kraftstoffanzeige leuchtet.
Wenn unverzüglich nachgetankt wer‐
den muss, erscheint im Display eine
Warnmeldung, die nicht mehr er‐
lischt. Außerdem blinkt die Kontroll‐
leuchte i oder Y in der Kraftstoffan‐
zeige 3 113.
Kraftstoffreichweite bei der LPG-
Ausführung
Die ungefähre verbleibende Reich‐ weite mit dem verbleibenden Kraft‐ stoff im Benzintank und im LPG-Tank wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Durch
Drücken der Taste SET/CLR oder 9
können Sie zwischen den verschie‐ denen Modi wechseln.
Momentanverbrauch
Anzeige des Momentanverbrauchs.
Bei Fahrzeugen mit LPG-Motor wird
der aktuelle Verbrauch für den aktuell
ausgewählten Modus (LPG oder Ben‐
zin) angezeigt.
