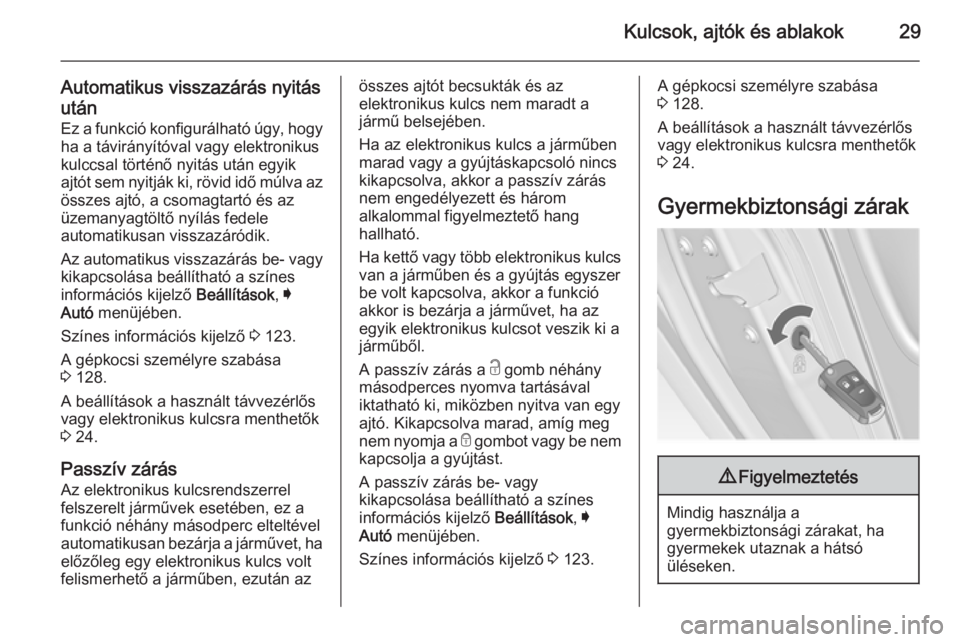

Kulcsok, ajtók és ablakok29
Automatikus visszazárás nyitás
után Ez a funkció konfigurálható úgy, hogy ha a távirányítóval vagy elektronikus
kulccsal történő nyitás után egyik
ajtót sem nyitják ki, rövid idő múlva az
összes ajtó, a csomagtartó és az
üzemanyagtöltő nyílás fedele
automatikusan visszazáródik.
Az automatikus visszazárás be- vagy
kikapcsolása beállítható a színes
információs kijelző Beállítások, I
Autó menüjében.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 128.
A beállítások a használt távvezérlős
vagy elektronikus kulcsra menthetők
3 24.
Passzív zárás Az elektronikus kulcsrendszerrel
felszerelt járművek esetében, ez a funkció néhány másodperc elteltével
automatikusan bezárja a járművet, ha
előzőleg egy elektronikus kulcs volt
felismerhető a járműben, ezután azösszes ajtót becsukták és az
elektronikus kulcs nem maradt a jármű belsejében.
Ha az elektronikus kulcs a járműben
marad vagy a gyújtáskapcsoló nincs
kikapcsolva, akkor a passzív zárás
nem engedélyezett és három
alkalommal figyelmeztető hang
hallható.
Ha kettő vagy több elektronikus kulcs
van a járműben és a gyújtás egyszer
be volt kapcsolva, akkor a funkció
akkor is bezárja a járművet, ha az
egyik elektronikus kulcsot veszik ki a
járműből.
A passzív zárás a c gomb néhány
másodperces nyomva tartásával iktatható ki, miközben nyitva van egy
ajtó. Kikapcsolva marad, amíg meg
nem nyomja a e gombot vagy be nem
kapcsolja a gyújtást.
A passzív zárás be- vagy
kikapcsolása beállítható a színes
információs kijelző Beállítások, I
Autó menüjében.
Színes információs kijelző 3 123.A gépkocsi személyre szabása
3 128.
A beállítások a használt távvezérlős
vagy elektronikus kulcsra menthetők
3 24.
Gyermekbiztonsági zárak9 Figyelmeztetés
Mindig használja a
gyermekbiztonsági zárakat, ha
gyermekek utaznak a hátsó
üléseken.
Page 32 of 339

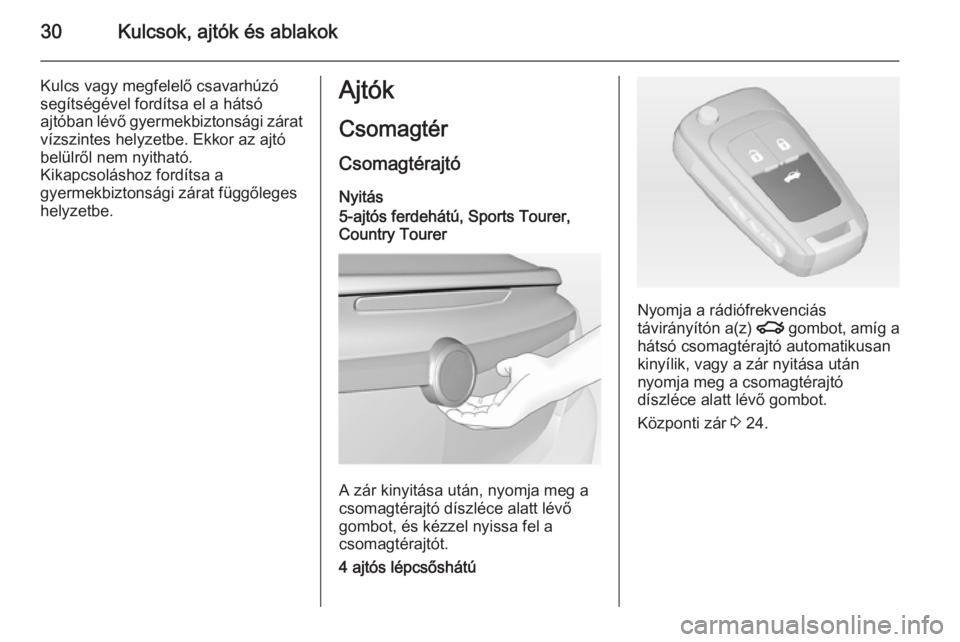

30Kulcsok, ajtók és ablakok
Kulcs vagy megfelelő csavarhúzó
segítségével fordítsa el a hátsó
ajtóban lévő gyermekbiztonsági zárat
vízszintes helyzetbe. Ekkor az ajtó
belülről nem nyitható.
Kikapcsoláshoz fordítsa a
gyermekbiztonsági zárat függőleges
helyzetbe.Ajtók
Csomagtér Csomagtérajtó
Nyitás
5-ajtós ferdehátú, Sports Tourer, Country Tourer
A zár kinyitása után, nyomja meg a
csomagtérajtó díszléce alatt lévő
gombot, és kézzel nyissa fel a
csomagtérajtót.
4 ajtós lépcsőshátú
Nyomja a rádiófrekvenciás
távirányítón a(z) x gombot, amíg a
hátsó csomagtérajtó automatikusan
kinyílik, vagy a zár nyitása után
nyomja meg a csomagtérajtó
díszléce alatt lévő gombot.
Központi zár 3 24.
Page 33 of 339

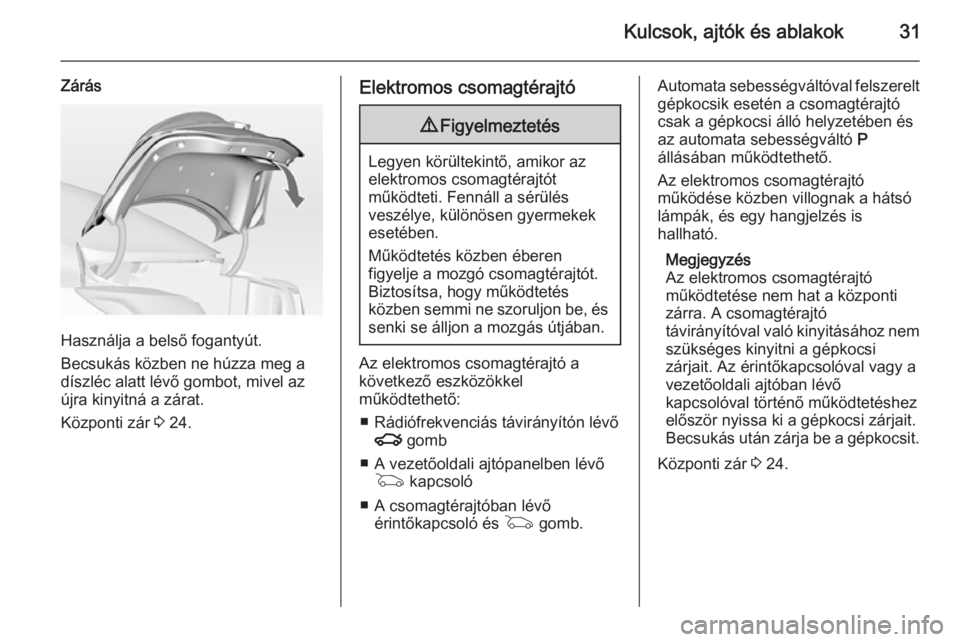

Kulcsok, ajtók és ablakok31
Zárás
Használja a belső fogantyút.
Becsukás közben ne húzza meg a
díszléc alatt lévő gombot, mivel az
újra kinyitná a zárat.
Központi zár 3 24.
Elektromos csomagtérajtó9 Figyelmeztetés
Legyen körültekintő, amikor az
elektromos csomagtérajtót
működteti. Fennáll a sérülés
veszélye, különösen gyermekek
esetében.
Működtetés közben éberen
figyelje a mozgó csomagtérajtót.
Biztosítsa, hogy működtetés
közben semmi ne szoruljon be, és senki se álljon a mozgás útjában.
Az elektromos csomagtérajtó a
következő eszközökkel
működtethető:
■ Rádiófrekvenciás távirányítón lévő x gomb
■ A vezetőoldali ajtópanelben lévő G kapcsoló
■ A csomagtérajtóban lévő érintőkapcsoló és G gomb.
Automata sebességváltóval felszerelt
gépkocsik esetén a csomagtérajtó
csak a gépkocsi álló helyzetében és
az automata sebességváltó P
állásában működtethető.
Az elektromos csomagtérajtó
működése közben villognak a hátsó
lámpák, és egy hangjelzés is
hallható.
Megjegyzés
Az elektromos csomagtérajtó
működtetése nem hat a központi
zárra. A csomagtérajtó
távirányítóval való kinyitásához nem szükséges kinyitni a gépkocsi
zárjait. Az érintőkapcsolóval vagy a
vezetőoldali ajtóban lévő
kapcsolóval történő működtetéshez
először nyissa ki a gépkocsi zárjait. Becsukás után zárja be a gépkocsit.
Központi zár 3 24.
Page 34 of 339

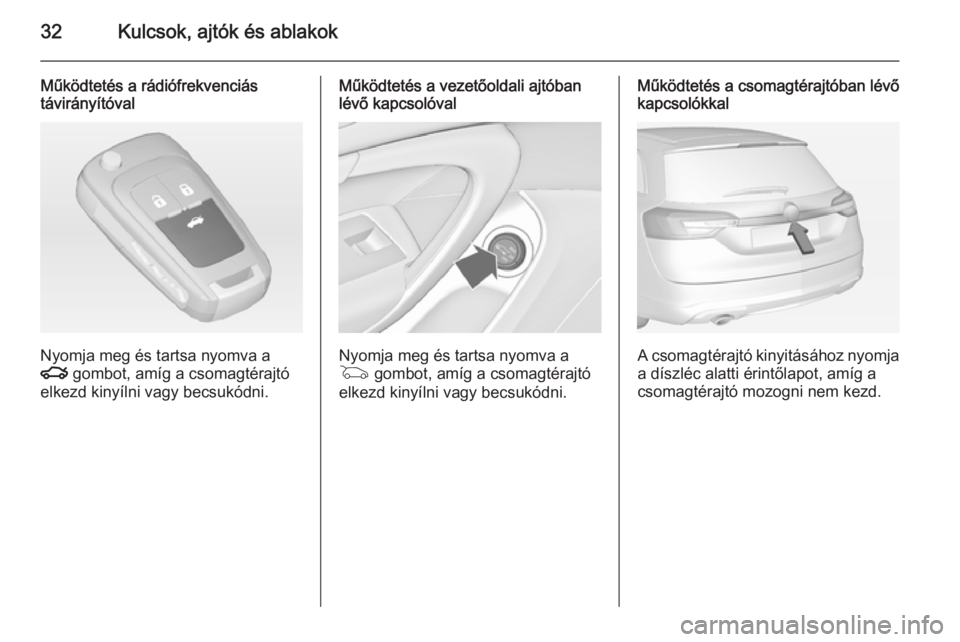

32Kulcsok, ajtók és ablakok
Működtetés a rádiófrekvenciás
távirányítóval
Nyomja meg és tartsa nyomva a
x gombot, amíg a csomagtérajtó
elkezd kinyílni vagy becsukódni.
Működtetés a vezetőoldali ajtóban
lévő kapcsolóval
Nyomja meg és tartsa nyomva a
G gombot, amíg a csomagtérajtó
elkezd kinyílni vagy becsukódni.
Működtetés a csomagtérajtóban lévő
kapcsolókkal
A csomagtérajtó kinyitásához nyomja
a díszléc alatti érintőlapot, amíg a
csomagtérajtó mozogni nem kezd.
Page 35 of 339

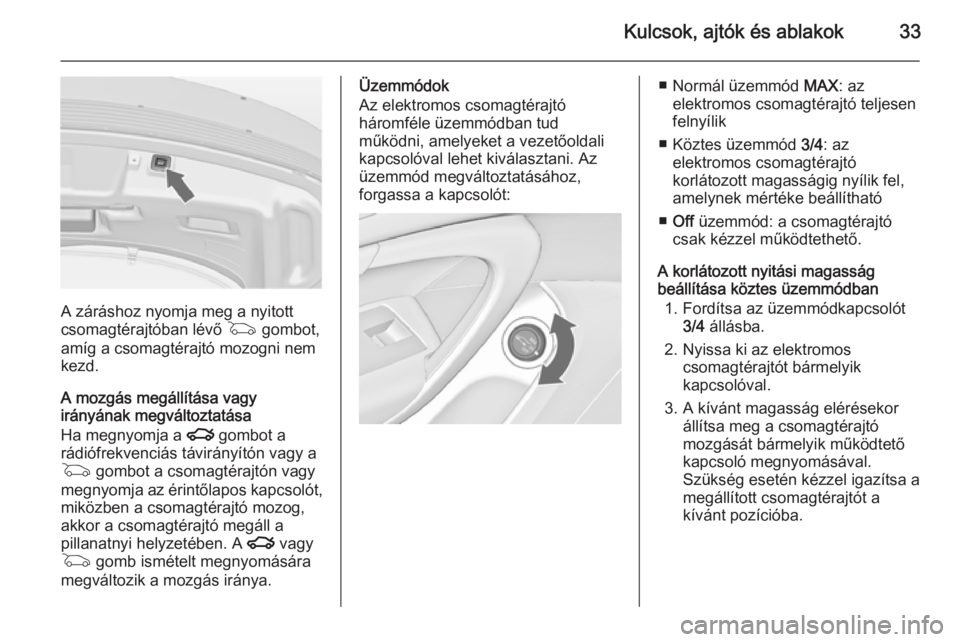

Kulcsok, ajtók és ablakok33
A záráshoz nyomja meg a nyitott
csomagtérajtóban lévő G gombot,
amíg a csomagtérajtó mozogni nem
kezd.
A mozgás megállítása vagy
irányának megváltoztatása
Ha megnyomja a x gombot a
rádiófrekvenciás távirányítón vagy a G gombot a csomagtérajtón vagy
megnyomja az érintőlapos kapcsolót,
miközben a csomagtérajtó mozog,
akkor a csomagtérajtó megáll a
pillanatnyi helyzetében. A x vagy
G gomb ismételt megnyomására
megváltozik a mozgás iránya.
Üzemmódok
Az elektromos csomagtérajtó
háromféle üzemmódban tud
működni, amelyeket a vezetőoldali
kapcsolóval lehet kiválasztani. Az
üzemmód megváltoztatásához,
forgassa a kapcsolót:■ Normál üzemmód MAX: az
elektromos csomagtérajtó teljesen
felnyílik
■ Köztes üzemmód 3/4: az
elektromos csomagtérajtó
korlátozott magasságig nyílik fel,
amelynek mértéke beállítható
■ Off üzemmód: a csomagtérajtó
csak kézzel működtethető.
A korlátozott nyitási magasság
beállítása köztes üzemmódban
1. Fordítsa az üzemmódkapcsolót 3/4 állásba.
2. Nyissa ki az elektromos csomagtérajtót bármelyik
kapcsolóval.
3. A kívánt magasság elérésekor állítsa meg a csomagtérajtó
mozgását bármelyik működtető
kapcsoló megnyomásával.
Szükség esetén kézzel igazítsa a
megállított csomagtérajtót a
kívánt pozícióba.
Page 36 of 339
34Kulcsok, ajtók és ablakok
4. Nyomja meg és tartsa nyomva anyitott csomagtérajtó belsején
lévő gombot 3 másodpercig.
Megjegyzés
A nyitási magasság programozását
egyenes talajon kell végrehajtani.
Egy hangjelzés jelzi, hogy az új
beállítás és a külső hátsó lámpák
felvillannak, ha a csomagtérajtó 30°-
os nyitási szög alatt van.
Ha a vezetőoldali ajtóban lévő
kapcsolót köztes üzemmód 3/4
állásba forgatja, az elektromos
csomagtérajtó kinyitáskor az újonnan
beállított magasságnál megáll.
A csomagtérajtó csak akkor marad
nyitva, ha a nyílás nagyobb egy
minimális értéknél (minimális
nyílásszög 30°-tól). A nyitási
magasságot nem lehet ennél
alacsonyabb állásra beprogramozni.
Biztonsági funkció
Ha az elektromos csomagtérajtó
akadályt érzékel nyitás vagy zárás
közben, akkor automatikusan megáll, és az ellenkező irányba mozdul kissé.
Egy mozgási fázisban történő
többszöri akadályérzékelés
kikapcsolja az elektromos mozgatás
funkciót. Ebben az esetben a
csomagtérajtót kézzel csukja be,
illetve nyitja ki.
Az elektromos csomagtérajtó oldalsó
élein becsípődés-érzékelők vannak
elhelyezve. Ha az érzékelők
tárgyakat észlelnek a csomagtérajtó
és a karosszéria között, a
csomagtérajtó kinyílik, amíg újra nem működtetik, illetve kézzel be nem
csukják.
A biztonsági funkcióra figyelmeztető hangjelzés utal.A megfelelő elektromos működtetés
folytatása előtt távolítsa el az útban
lévő tárgyakat.
Ha a gépkocsi gyári vonóhoroggal
van felszerelve és egy utánfutó
elektromos kábele csatlakoztatva van
a gépkocsihoz, akkor az elektromos
csomagtérajtó csak az
érintőkapcsolóval nyitható ki, és csak a nyitott csomagtérajtóban lévő G
gombbal csukható be. Győződjön
meg róla, hogy nincsenek akadályok
a mozgási tartományon belül.
Általános tanácsok a
csomagtérajtó működtetéséhez9 Veszély
Ne közlekedjen nyitott vagy kissé
nyitott csomagtérajtóval, pl.
nagyméretű tárgyak szállítása
esetén, mivel olyan mérgező
kipufogógázok kerülhetnek az
utastérbe, melyeket sem látni,
sem érezni nem lehet. Ez
eszméletvesztést és akár halált is okozhat.
Page 37 of 339

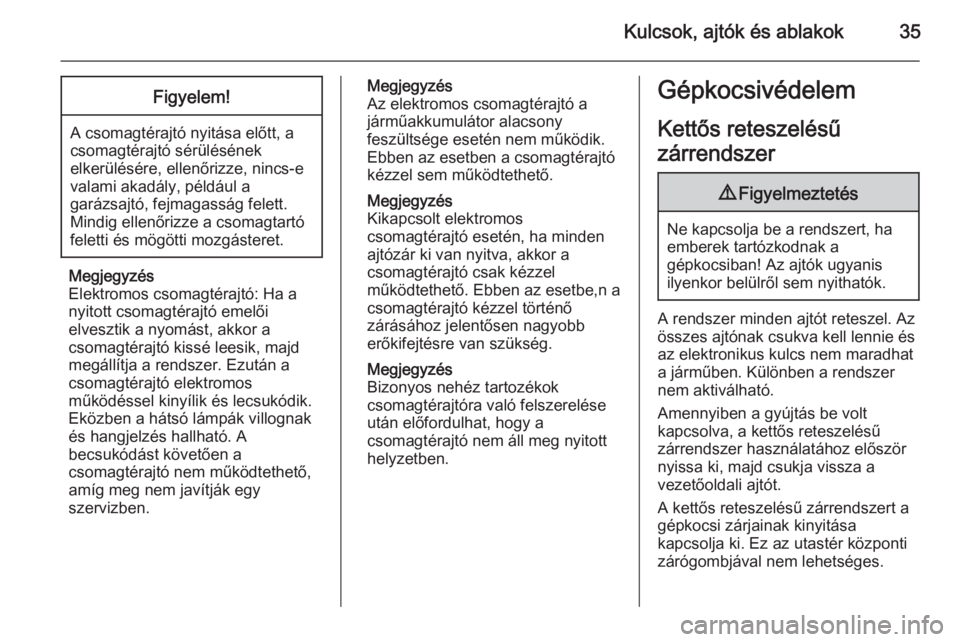

Kulcsok, ajtók és ablakok35Figyelem!
A csomagtérajtó nyitása előtt, a
csomagtérajtó sérülésének
elkerülésére, ellenőrizze, nincs-e
valami akadály, például a
garázsajtó, fejmagasság felett.
Mindig ellenőrizze a csomagtartó
feletti és mögötti mozgásteret.
Megjegyzés
Elektromos csomagtérajtó: Ha a
nyitott csomagtérajtó emelői
elvesztik a nyomást, akkor a
csomagtérajtó kissé leesik, majd
megállítja a rendszer. Ezután a
csomagtérajtó elektromos
működéssel kinyílik és lecsukódik.
Eközben a hátsó lámpák villognak
és hangjelzés hallható. A
becsukódást követően a
csomagtérajtó nem működtethető,
amíg meg nem javítják egy
szervizben.
Megjegyzés
Az elektromos csomagtérajtó a
járműakkumulátor alacsony
feszültsége esetén nem működik.
Ebben az esetben a csomagtérajtó
kézzel sem működtethető.
Megjegyzés
Kikapcsolt elektromos
csomagtérajtó esetén, ha minden
ajtózár ki van nyitva, akkor a
csomagtérajtó csak kézzel
működtethető. Ebben az esetbe,n a
csomagtérajtó kézzel történő
zárásához jelentősen nagyobb
erőkifejtésre van szükség.
Megjegyzés
Bizonyos nehéz tartozékok
csomagtérajtóra való felszerelése után előfordulhat, hogy a
csomagtérajtó nem áll meg nyitott
helyzetben.Gépkocsivédelem
Kettős reteszelésű
zárrendszer9 Figyelmeztetés
Ne kapcsolja be a rendszert, ha
emberek tartózkodnak a
gépkocsiban! Az ajtók ugyanis
ilyenkor belülről sem nyithatók.
A rendszer minden ajtót reteszel. Az
összes ajtónak csukva kell lennie és
az elektronikus kulcs nem maradhat
a járműben. Különben a rendszer
nem aktiválható.
Amennyiben a gyújtás be volt
kapcsolva, a kettős reteszelésű
zárrendszer használatához először
nyissa ki, majd csukja vissza a
vezetőoldali ajtót.
A kettős reteszelésű zárrendszert a gépkocsi zárjainak kinyitása
kapcsolja ki. Ez az utastér központi
zárógombjával nem lehetséges.
Page 38 of 339

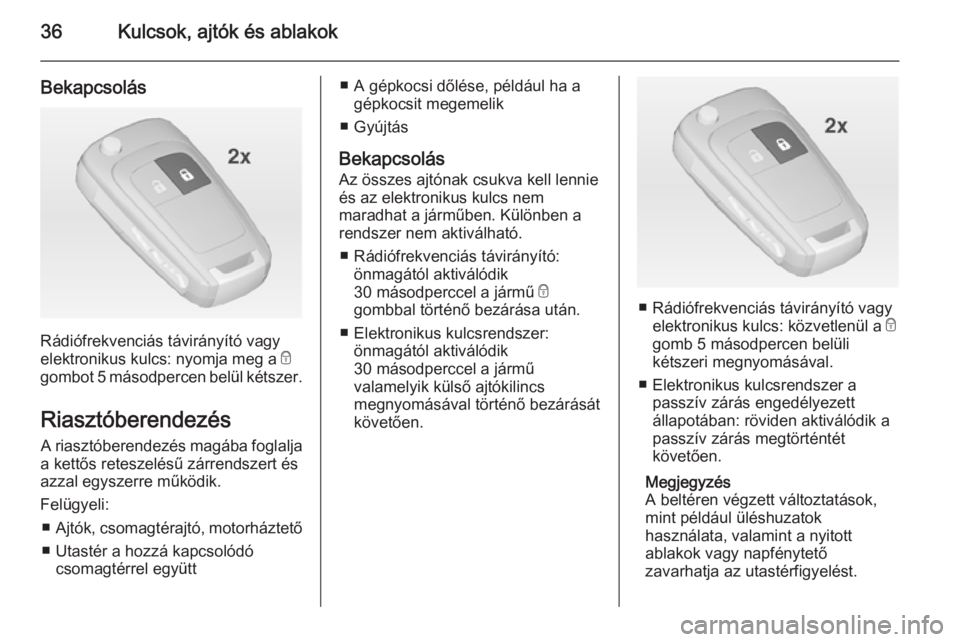

36Kulcsok, ajtók és ablakok
Bekapcsolás
Rádiófrekvenciás távirányító vagy
elektronikus kulcs: nyomja meg a e
gombot 5 másodpercen belül kétszer.
Riasztóberendezés A riasztóberendezés magába foglalja
a kettős reteszelésű zárrendszert és
azzal egyszerre működik.
Felügyeli:
■ Ajtók, csomagtérajtó, motorháztető
■ Utastér a hozzá kapcsolódó csomagtérrel együtt
■ A gépkocsi dőlése, például ha a gépkocsit megemelik
■ Gyújtás
Bekapcsolás
Az összes ajtónak csukva kell lennie és az elektronikus kulcs nem
maradhat a járműben. Különben a
rendszer nem aktiválható.
■ Rádiófrekvenciás távirányító: önmagától aktiválódik
30 másodperccel a jármű e
gombbal történő bezárása után.
■ Elektronikus kulcsrendszer: önmagától aktiválódik
30 másodperccel a jármű
valamelyik külső ajtókilincs
megnyomásával történő bezárását
követően.
■ Rádiófrekvenciás távirányító vagy
elektronikus kulcs: közvetlenül a e
gomb 5 másodpercen belüli
kétszeri megnyomásával.
■ Elektronikus kulcsrendszer a passzív zárás engedélyezett
állapotában: röviden aktiválódik a
passzív zárás megtörténtét
követően.
Megjegyzés
A beltéren végzett változtatások,
mint például üléshuzatok
használata, valamint a nyitott
ablakok vagy napfénytető
zavarhatja az utastérfigyelést.
Page 39 of 339
Kulcsok, ajtók és ablakok37

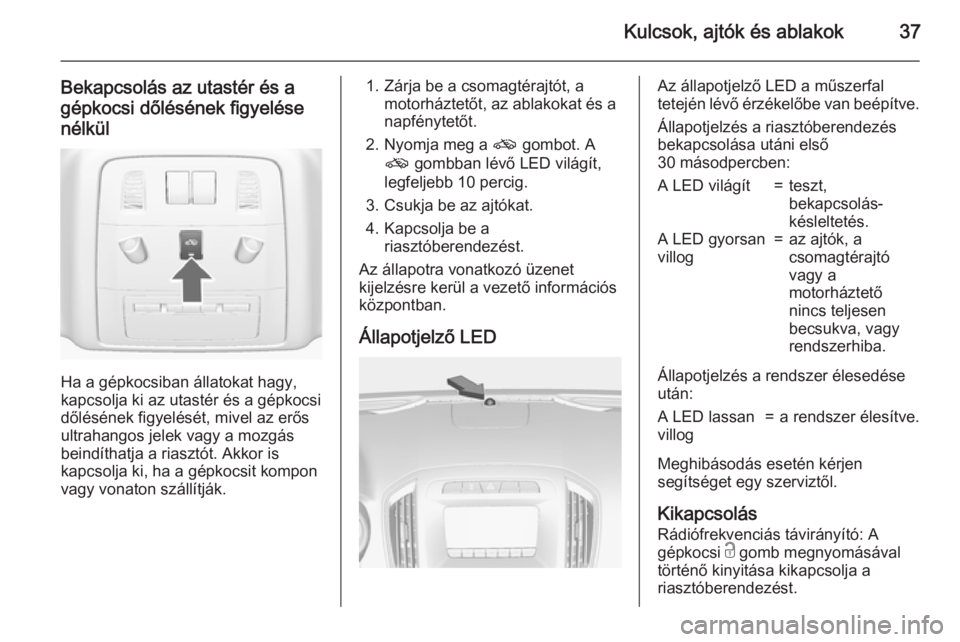

Bekapcsolás az utastér és agépkocsi dőlésének figyelése
nélkül
Ha a gépkocsiban állatokat hagy,
kapcsolja ki az utastér és a gépkocsi dőlésének figyelését, mivel az erős
ultrahangos jelek vagy a mozgás
beindíthatja a riasztót. Akkor is
kapcsolja ki, ha a gépkocsit kompon
vagy vonaton szállítják.
1. Zárja be a csomagtérajtót, a motorháztetőt, az ablakokat és a
napfénytetőt.
2. Nyomja meg a o gombot. A
o gombban lévő LED világít,
legfeljebb 10 percig.
3. Csukja be az ajtókat.
4. Kapcsolja be a riasztóberendezést.
Az állapotra vonatkozó üzenet
kijelzésre kerül a vezető információs
központban.
Állapotjelző LEDAz állapotjelző LED a műszerfal
tetején lévő érzékelőbe van beépítve.
Állapotjelzés a riasztóberendezés
bekapcsolása utáni első
30 másodpercben:A LED világít=teszt,
bekapcsolás-
késleltetés.A LED gyorsan
villog=az ajtók, a
csomagtérajtó
vagy a
motorháztető
nincs teljesen
becsukva, vagy
rendszerhiba.
Állapotjelzés a rendszer élesedése után:
A LED lassan
villog=a rendszer élesítve.
Meghibásodás esetén kérjen
segítséget egy szerviztől.
KikapcsolásRádiófrekvenciás távirányító: A
gépkocsi c gomb megnyomásával
történő kinyitása kikapcsolja a
riasztóberendezést.
Page 40 of 339
38Kulcsok, ajtók és ablakok

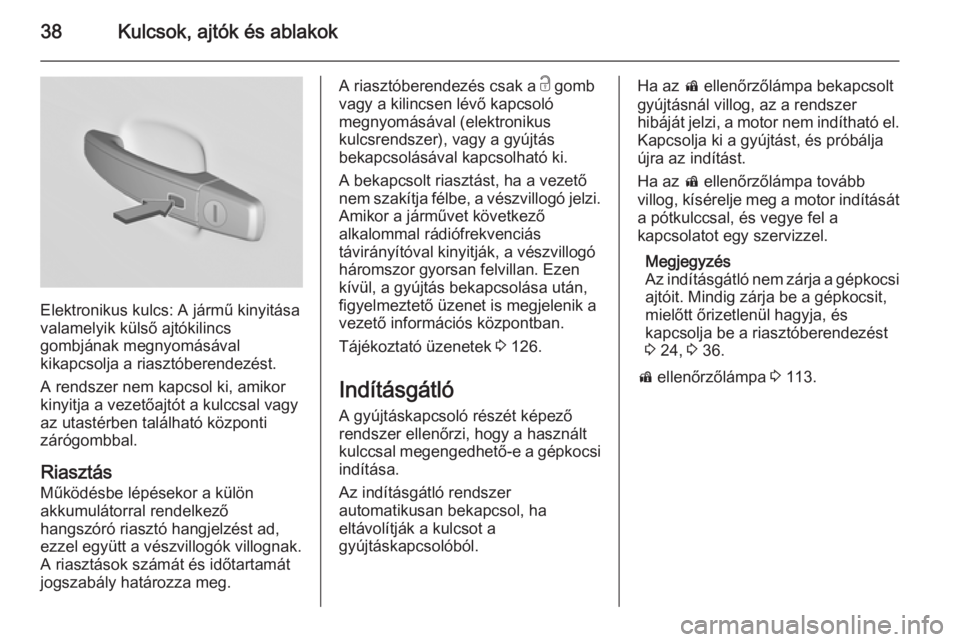

Elektronikus kulcs: A jármű kinyitása
valamelyik külső ajtókilincs
gombjának megnyomásával
kikapcsolja a riasztóberendezést.
A rendszer nem kapcsol ki, amikor
kinyitja a vezetőajtót a kulccsal vagy
az utastérben található központi
zárógombbal.
Riasztás
Működésbe lépésekor a külön
akkumulátorral rendelkező
hangszóró riasztó hangjelzést ad,
ezzel együtt a vészvillogók villognak.
A riasztások számát és időtartamát
jogszabály határozza meg.
A riasztóberendezés csak a c gomb
vagy a kilincsen lévő kapcsoló
megnyomásával (elektronikus
kulcsrendszer), vagy a gyújtás
bekapcsolásával kapcsolható ki.
A bekapcsolt riasztást, ha a vezető
nem szakítja félbe, a vészvillogó jelzi. Amikor a járművet következő
alkalommal rádiófrekvenciás
távirányítóval kinyitják, a vészvillogó
háromszor gyorsan felvillan. Ezen
kívül, a gyújtás bekapcsolása után,
figyelmeztető üzenet is megjelenik a
vezető információs központban.
Tájékoztató üzenetek 3 126.
Indításgátló
A gyújtáskapcsoló részét képező
rendszer ellenőrzi, hogy a használt
kulccsal megengedhető-e a gépkocsi indítása.
Az indításgátló rendszer
automatikusan bekapcsol, ha
eltávolítják a kulcsot a
gyújtáskapcsolóból.Ha az d ellenőrzőlámpa bekapcsolt
gyújtásnál villog, az a rendszer
hibáját jelzi, a motor nem indítható el.
Kapcsolja ki a gyújtást, és próbálja
újra az indítást.
Ha az d ellenőrzőlámpa tovább
villog, kísérelje meg a motor indítását a pótkulccsal, és vegye fel a
kapcsolatot egy szervizzel.
Megjegyzés
Az indításgátló nem zárja a gépkocsi
ajtóit. Mindig zárja be a gépkocsit,
mielőtt őrizetlenül hagyja, és
kapcsolja be a riasztóberendezést
3 24, 3 36.
d ellenőrzőlámpa 3 113.
