OPEL INSIGNIA 2015 Ohjekirja (in Finnish)

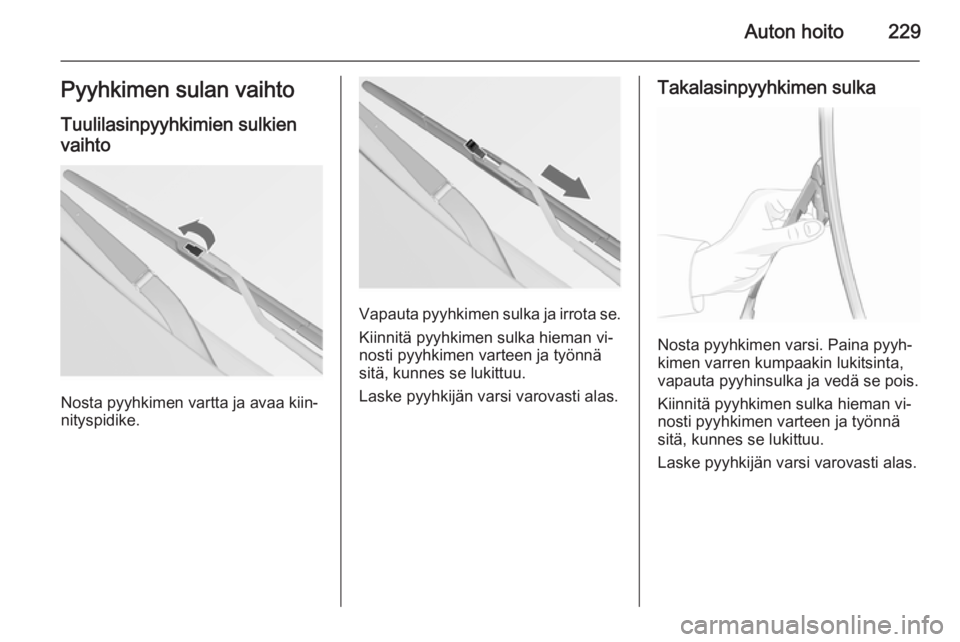

Auton hoito229Pyyhkimen sulan vaihto
Tuulilasinpyyhkimien sulkien
vaihto
Nosta pyyhkimen vartta ja avaa kiin‐
nityspidike.
Vapauta pyyhkimen sulka ja irrota se.
Kiinnitä pyyhkimen sulka hieman vi‐
nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takalasinpyyhkimen sulka
Nosta pyyhkimen varsi. Paina pyyh‐
kimen varren kumpaakin lukitsinta, vapauta pyyhinsulka ja vedä se pois.
Kiinnitä pyyhkimen sulka hieman vi‐nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

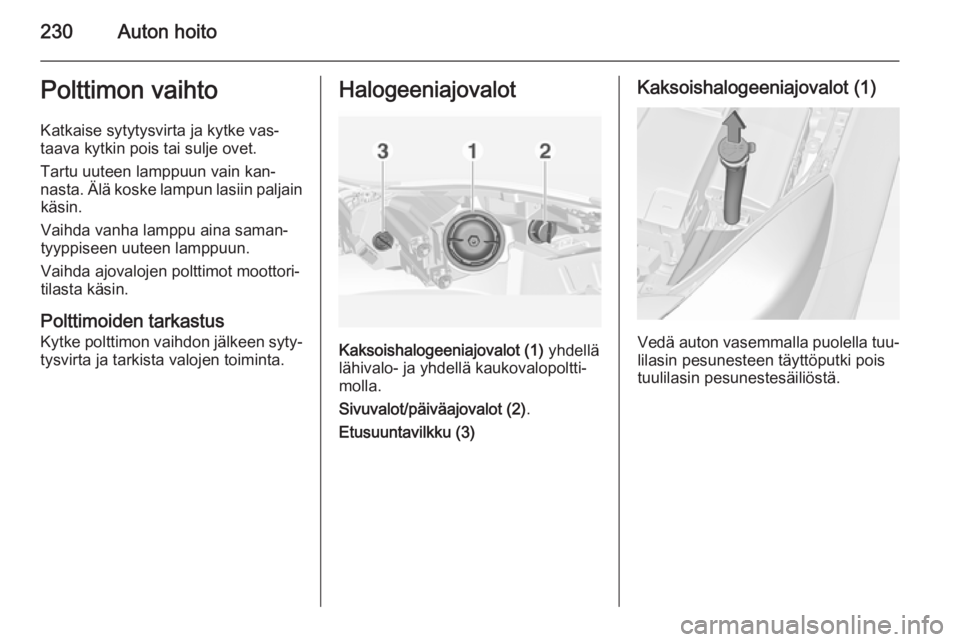

230Auton hoitoPolttimon vaihtoKatkaise sytytysvirta ja kytke vas‐
taava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
Kaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Sivuvalot/päiväajovalot (2) .
Etusuuntavilkku (3)
Kaksoishalogeeniajovalot (1)
Vedä auton vasemmalla puolella tuu‐ lilasin pesunesteen täyttöputki pois
tuulilasin pesunestesäiliöstä.

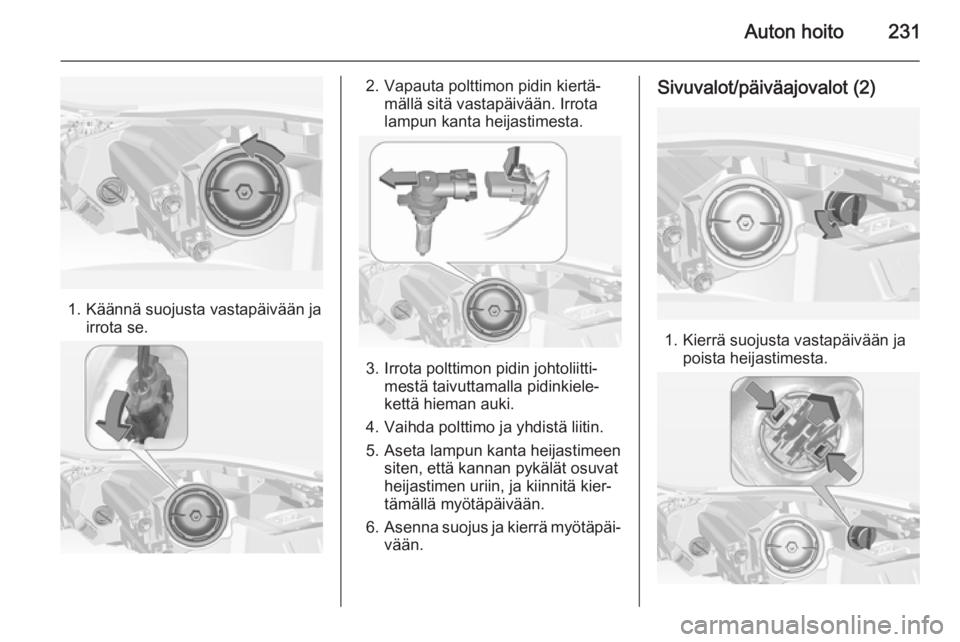

Auton hoito231
1. Käännä suojusta vastapäivään jairrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä taivuttamalla pidinkiele‐
kettä hieman auki.
4. Vaihda polttimo ja yhdistä liitin.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (2)
1. Kierrä suojusta vastapäivään ja poista heijastimesta.

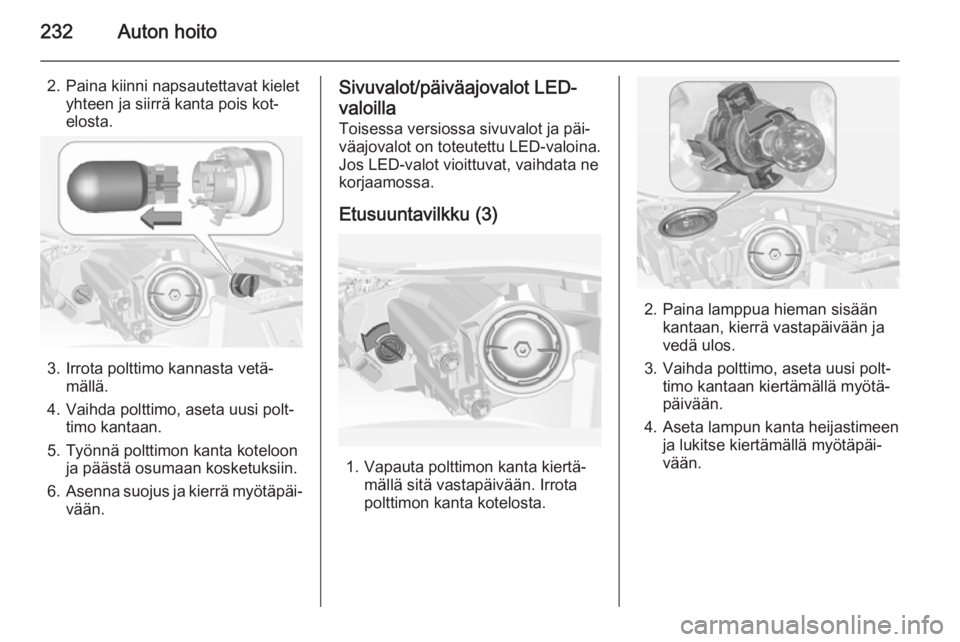

232Auton hoito
2. Paina kiinni napsautettavat kieletyhteen ja siirrä kanta pois kot‐
elosta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
5. Työnnä polttimon kanta koteloon ja päästä osumaan kosketuksiin.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot LED-
valoilla Toisessa versiossa sivuvalot ja päi‐
väajovalot on toteutettu LED-valoina. Jos LED-valot vioittuvat, vaihdata ne
korjaamossa.
Etusuuntavilkku (3)
1. Vapauta polttimon kanta kiertä‐ mällä sitä vastapäivään. Irrota
polttimon kanta kotelosta.
2. Paina lamppua hieman sisään kantaan, kierrä vastapäivään ja
vedä ulos.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Aseta lampun kanta heijastimeen ja lukitse kiertämällä myötäpäi‐
vään.

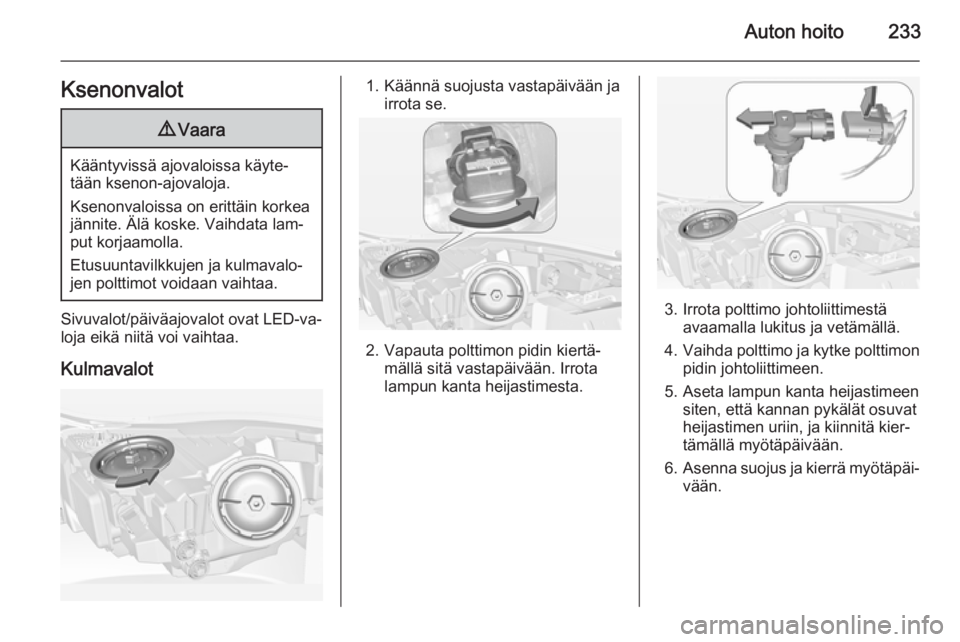

Auton hoito233Ksenonvalot9Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata lam‐
put korjaamolla.
Etusuuntavilkkujen ja kulmavalo‐
jen polttimot voidaan vaihtaa.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä avaamalla lukitus ja vetämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.

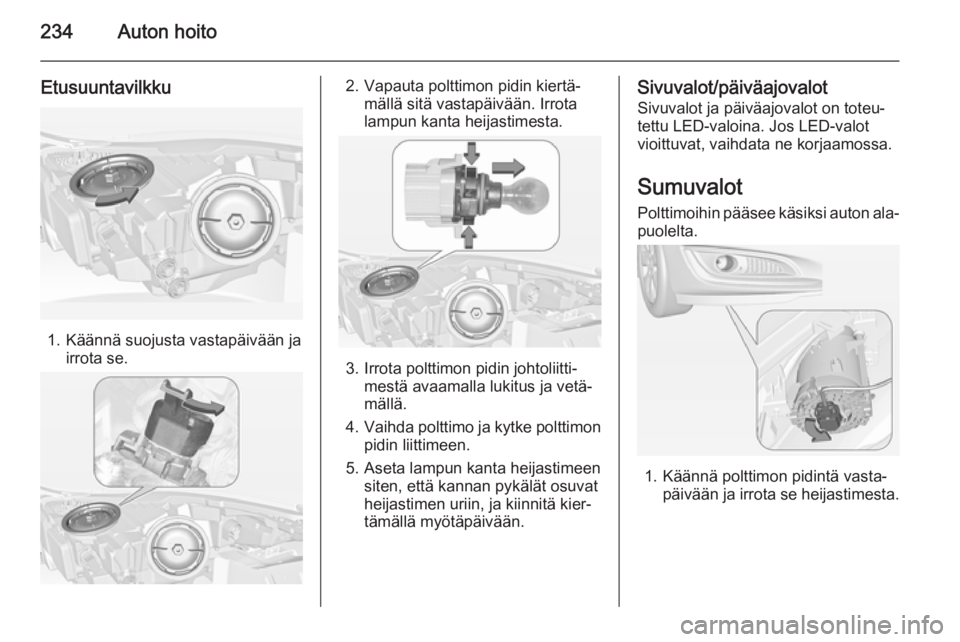

234Auton hoito
Etusuuntavilkku
1. Käännä suojusta vastapäivään jairrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä avaamalla lukitus ja vetä‐
mällä.
4. Vaihda polttimo ja kytke polttimon
pidin liittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
Sivuvalot/päiväajovalot
Sivuvalot ja päiväajovalot on toteu‐
tettu LED-valoina. Jos LED-valot
vioittuvat, vaihdata ne korjaamossa.
SumuvalotPolttimoihin pääsee käsiksi auton ala‐ puolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.

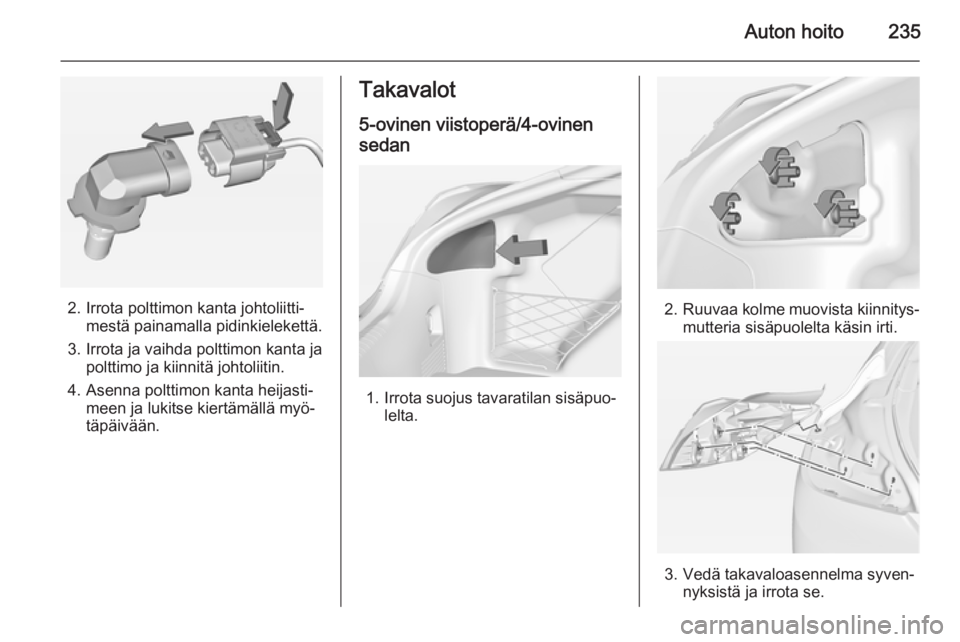

Auton hoito235
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen ja lukitse kiertämällä myö‐täpäivään.
Takavalot
5-ovinen viistoperä/4-ovinen
sedan
1. Irrota suojus tavaratilan sisäpuo‐ lelta.
2.Ruuvaa kolme muovista kiinnitys‐
mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.

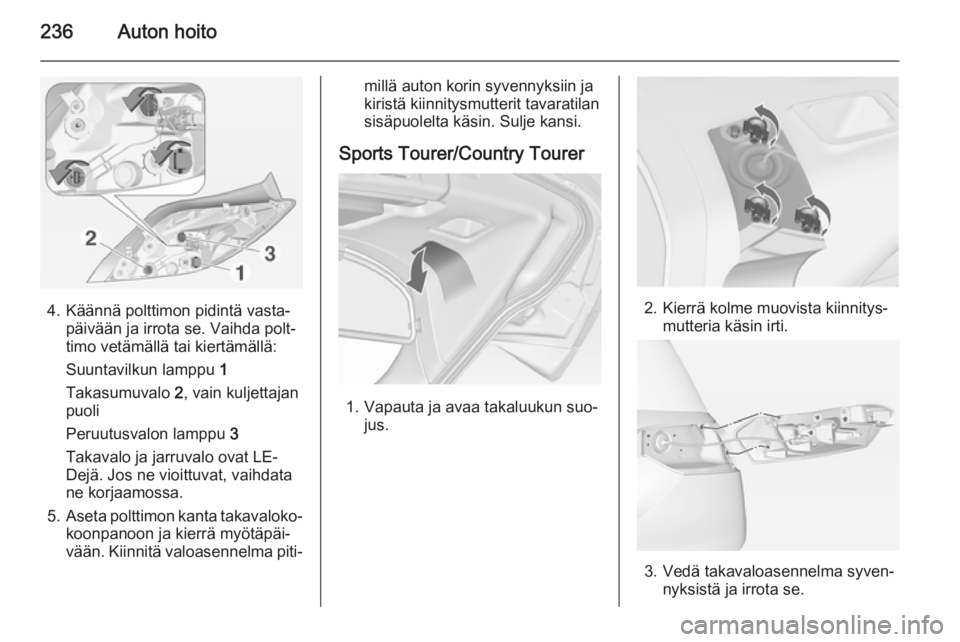

236Auton hoito
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä tai kiertämällä:
Suuntavilkun lamppu 1
Takasumuvalo 2, vain kuljettajan
puoli
Peruutusvalon lamppu 3
Takavalo ja jarruvalo ovat LE‐
Dejä. Jos ne vioittuvat, vaihdata
ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä auton korin syvennyksiin ja
kiristä kiinnitysmutterit tavaratilan
sisäpuolelta käsin. Sulje kansi.
Sports Tourer/Country Tourer
1. Vapauta ja avaa takaluukun suo‐ jus.
2. Kierrä kolme muovista kiinnitys‐mutteria käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.

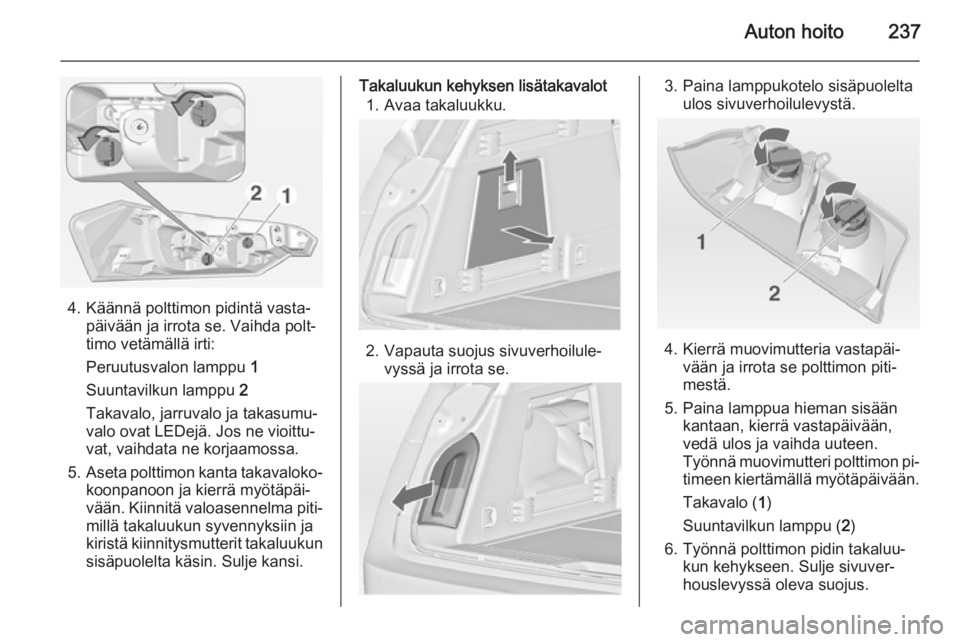

Auton hoito237
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
Peruutusvalon lamppu 1
Suuntavilkun lamppu 2
Takavalo, jarruvalo ja takasumu‐ valo ovat LEDejä. Jos ne vioittu‐
vat, vaihdata ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä takaluukun syvennyksiin ja
kiristä kiinnitysmutterit takaluukun sisäpuolelta käsin. Sulje kansi.
Takaluukun kehyksen lisätakavalot
1. Avaa takaluukku.
2. Vapauta suojus sivuverhoilule‐ vyssä ja irrota se.
3. Paina lamppukotelo sisäpuolelta ulos sivuverhoilulevystä.
4. Kierrä muovimutteria vastapäi‐vään ja irrota se polttimon piti‐
mestä.
5. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Työnnä muovimutteri polttimon pi‐
timeen kiertämällä myötäpäivään.
Takavalo ( 1)
Suuntavilkun lamppu ( 2)
6. Työnnä polttimon pidin takaluu‐ kun kehykseen. Sulje sivuver‐
houslevyssä oleva suojus.

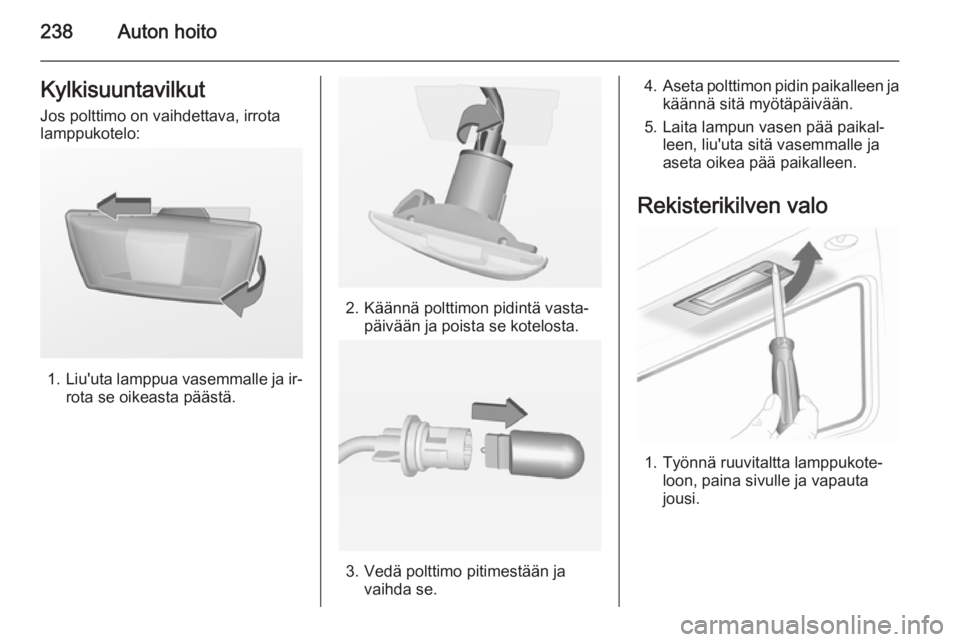

238Auton hoitoKylkisuuntavilkutJos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Työnnä ruuvitaltta lamppukote‐ loon, paina sivulle ja vapauta
jousi.
