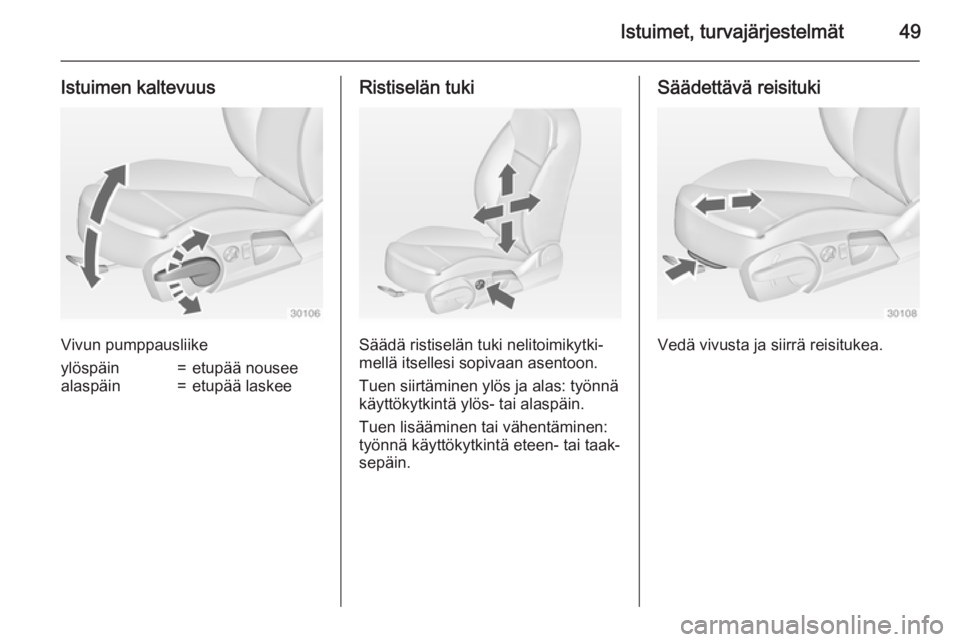

Page 51 of 323
Istuimet, turvajärjestelmät49
Istuimen kaltevuus
Vivun pumppausliike
ylöspäin=etupää nouseealaspäin=etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä itsellesi sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä
käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐ sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.

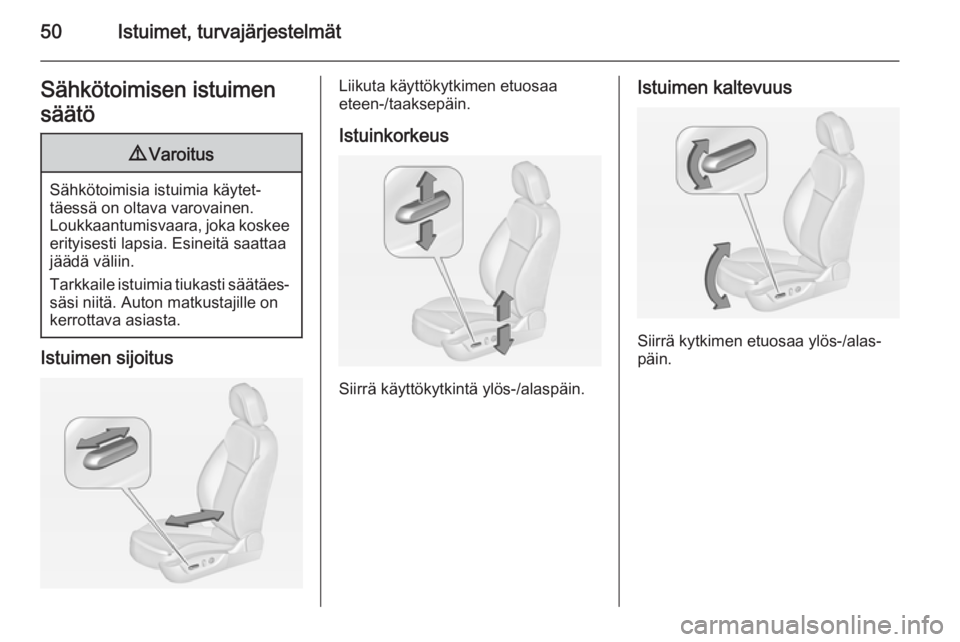

Page 52 of 323
50Istuimet, turvajärjestelmätSähkötoimisen istuimen
säätö9 Varoitus
Sähkötoimisia istuimia käytet‐
täessä on oltava varovainen.
Loukkaantumisvaara, joka koskee erityisesti lapsia. Esineitä saattaa
jäädä väliin.
Tarkkaile istuimia tiukasti säätäes‐ säsi niitä. Auton matkustajille on
kerrottava asiasta.
Istuimen sijoitus
Liikuta käyttökytkimen etuosaa
eteen-/taaksepäin.
Istuinkorkeus
Siirrä käyttökytkintä ylös-/alaspäin.
Istuimen kaltevuus
Siirrä kytkimen etuosaa ylös-/alas‐
päin.

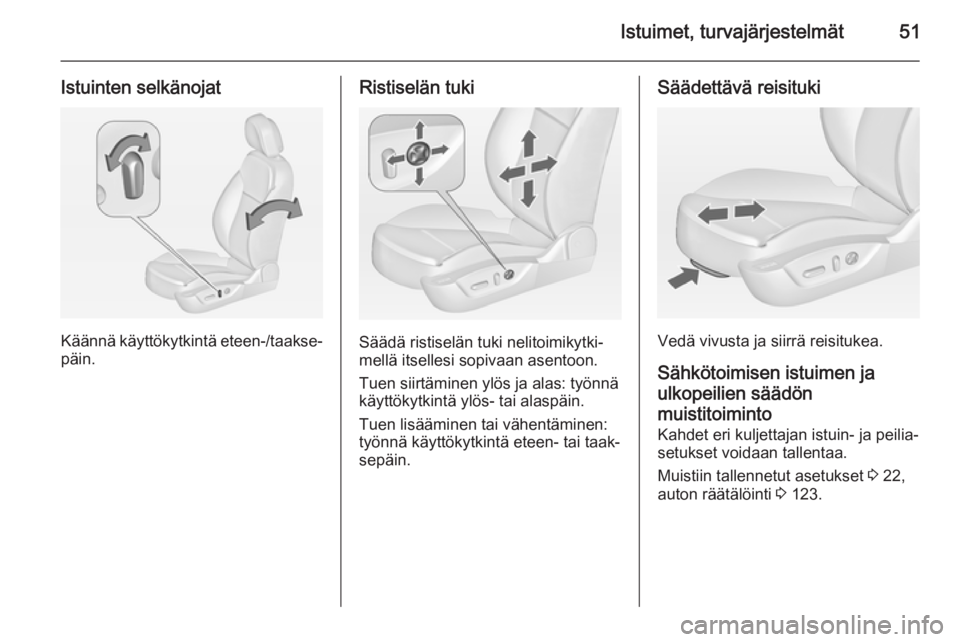

Page 53 of 323
Istuimet, turvajärjestelmät51
Istuinten selkänojat
Käännä käyttökytkintä eteen-/taakse‐
päin.
Ristiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä itsellesi sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä
käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐ sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.
Sähkötoimisen istuimen ja
ulkopeilien säädön
muistitoiminto
Kahdet eri kuljettajan istuin- ja peilia‐
setukset voidaan tallentaa.
Muistiin tallennetut asetukset 3 22,
auton räätälöinti 3 123.

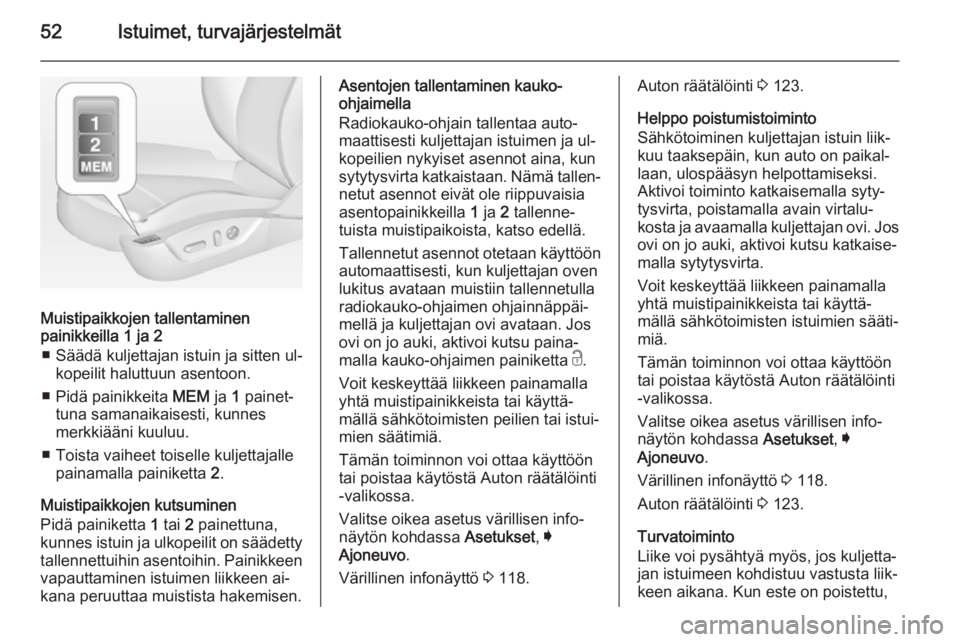

Page 54 of 323
52Istuimet, turvajärjestelmät
Muistipaikkojen tallentaminen
painikkeilla 1 ja 2
■ Säädä kuljettajan istuin ja sitten ul‐ kopeilit haluttuun asentoon.
■ Pidä painikkeita MEM ja 1 painet‐
tuna samanaikaisesti, kunnes
merkkiääni kuuluu.
■ Toista vaiheet toiselle kuljettajalle painamalla painiketta 2.
Muistipaikkojen kutsuminen
Pidä painiketta 1 tai 2 painettuna,
kunnes istuin ja ulkopeilit on säädetty
tallennettuihin asentoihin. Painikkeen
vapauttaminen istuimen liikkeen ai‐
kana peruuttaa muistista hakemisen.
Asentojen tallentaminen kauko-
ohjaimella
Radiokauko-ohjain tallentaa auto‐
maattisesti kuljettajan istuimen ja ul‐
kopeilien nykyiset asennot aina, kun
sytytysvirta katkaistaan. Nämä tallen‐ netut asennot eivät ole riippuvaisia
asentopainikkeilla 1 ja 2 tallenne‐
tuista muistipaikoista, katso edellä.
Tallennetut asennot otetaan käyttöön automaattisesti, kun kuljettajan oven
lukitus avataan muistiin tallennetulla
radiokauko-ohjaimen ohjainnäppäi‐
mellä ja kuljettajan ovi avataan. Jos
ovi on jo auki, aktivoi kutsu paina‐
malla kauko-ohjaimen painiketta c.
Voit keskeyttää liikkeen painamalla
yhtä muistipainikkeista tai käyttä‐
mällä sähkötoimisten peilien tai istui‐
mien säätimiä.
Tämän toiminnon voi ottaa käyttöön tai poistaa käytöstä Auton räätälöinti -valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.Auton räätälöinti 3 123.
Helppo poistumistoiminto
Sähkötoiminen kuljettajan istuin liik‐
kuu taaksepäin, kun auto on paikal‐
laan, ulospääsyn helpottamiseksi.
Aktivoi toiminto katkaisemalla syty‐
tysvirta, poistamalla avain virtalu‐
kosta ja avaamalla kuljettajan ovi. Jos
ovi on jo auki, aktivoi kutsu katkaise‐ malla sytytysvirta.
Voit keskeyttää liikkeen painamalla
yhtä muistipainikkeista tai käyttä‐ mällä sähkötoimisten istuimien sääti‐
miä.
Tämän toiminnon voi ottaa käyttöön
tai poistaa käytöstä Auton räätälöinti
-valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 123.
Turvatoiminto
Liike voi pysähtyä myös, jos kuljetta‐ jan istuimeen kohdistuu vastusta liik‐
keen aikana. Kun este on poistettu,

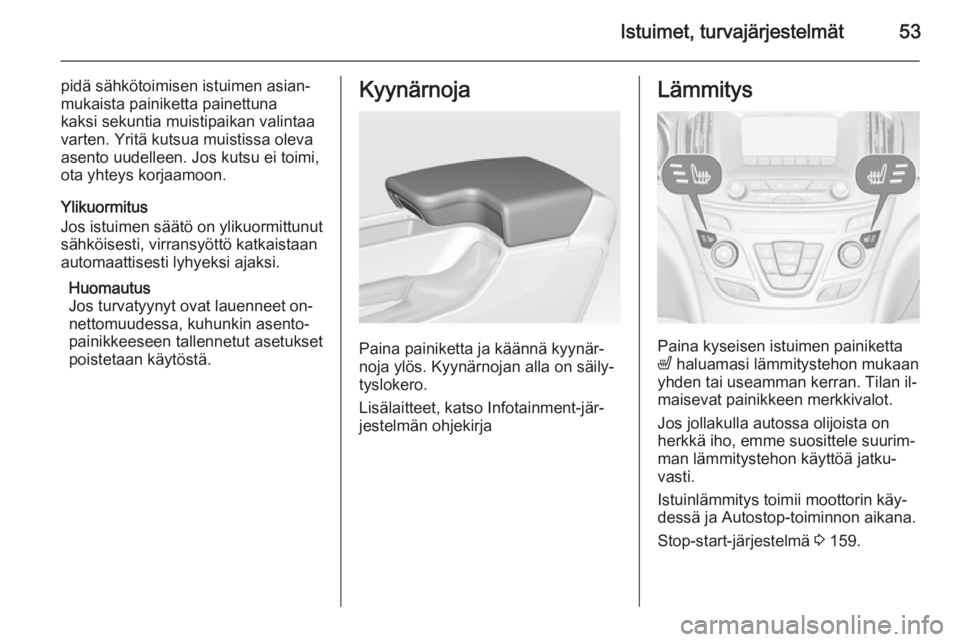

Page 55 of 323
Istuimet, turvajärjestelmät53
pidä sähkötoimisen istuimen asian‐
mukaista painiketta painettuna
kaksi sekuntia muistipaikan valintaa
varten. Yritä kutsua muistissa oleva
asento uudelleen. Jos kutsu ei toimi,
ota yhteys korjaamoon.
Ylikuormitus
Jos istuimen säätö on ylikuormittunut sähköisesti, virransyöttö katkaistaan
automaattisesti lyhyeksi ajaksi.
Huomautus
Jos turvatyynyt ovat lauenneet on‐
nettomuudessa, kuhunkin asento‐ painikkeeseen tallennetut asetukset
poistetaan käytöstä.Kyynärnoja
Paina painiketta ja käännä kyynär‐
noja ylös. Kyynärnojan alla on säily‐
tyslokero.
Lisälaitteet, katso Infotainment-jär‐
jestelmän ohjekirja
Lämmitys
Paina kyseisen istuimen painiketta
ß haluamasi lämmitystehon mukaan
yhden tai useamman kerran. Tilan il‐ maisevat painikkeen merkkivalot.
Jos jollakulla autossa olijoista on
herkkä iho, emme suosittele suurim‐
man lämmitystehon käyttöä jatku‐ vasti.
Istuinlämmitys toimii moottorin käy‐
dessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 159.

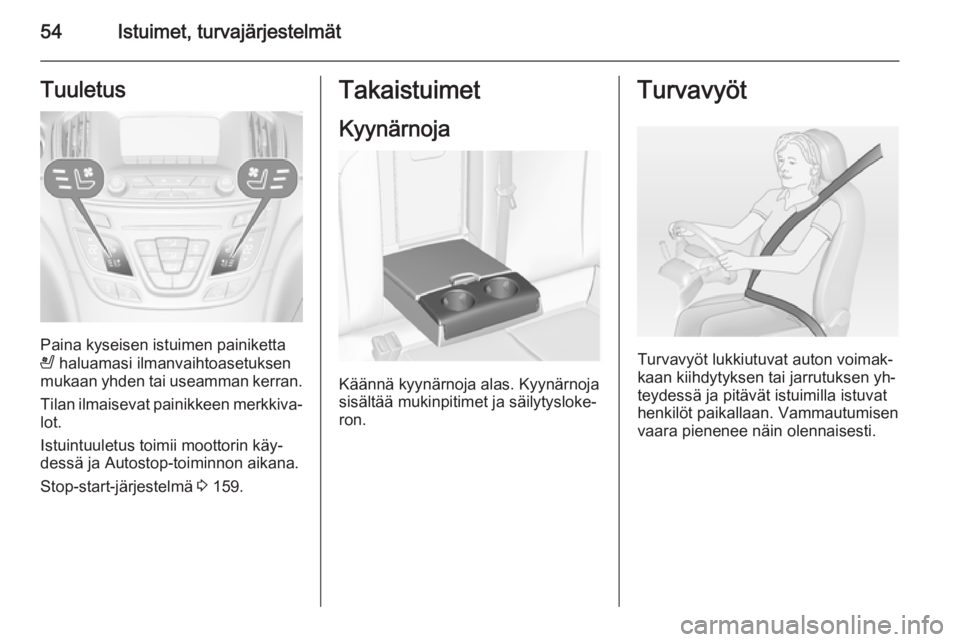

Page 56 of 323
54Istuimet, turvajärjestelmätTuuletus
Paina kyseisen istuimen painiketta
A haluamasi ilmanvaihtoasetuksen
mukaan yhden tai useamman kerran.
Tilan ilmaisevat painikkeen merkkiva‐
lot.
Istuintuuletus toimii moottorin käy‐
dessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 159.
Takaistuimet
Kyynärnoja
Käännä kyynärnoja alas. Kyynärnoja
sisältää mukinpitimet ja säilytysloke‐ ron.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä ja pitävät istuimilla istuvat
henkilöt paikallaan. Vammautumisen
vaara pienenee näin olennaisesti.

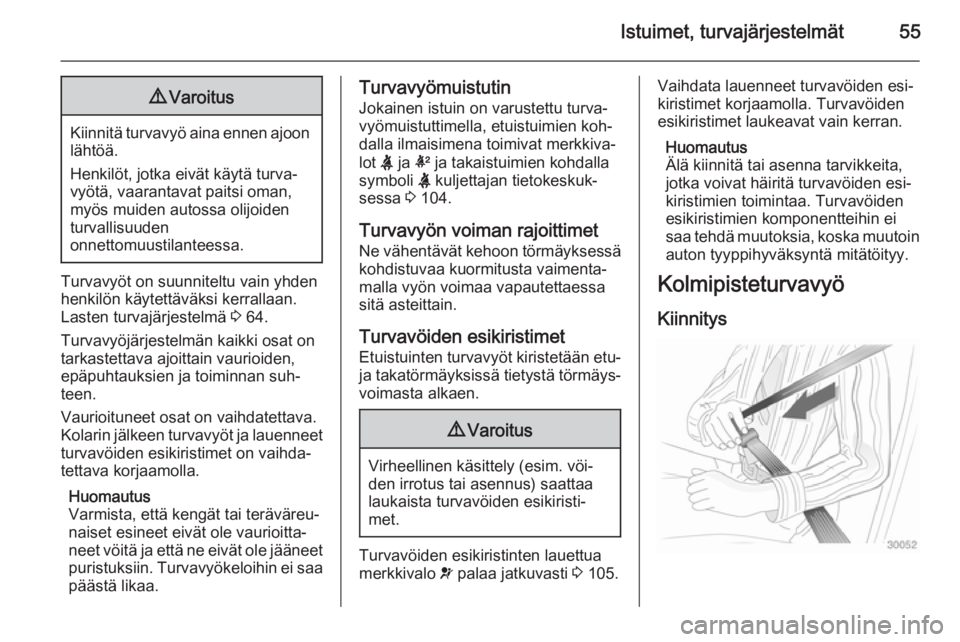

Page 57 of 323
Istuimet, turvajärjestelmät559Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden
onnettomuustilanteessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 64.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden,
epäpuhtauksien ja toiminnan suh‐
teen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutin
Jokainen istuin on varustettu turva‐
vyömuistuttimella, etuistuimien koh‐
dalla ilmaisimena toimivat merkkiva‐
lot X ja k ja takaistuimien kohdalla
symboli X kuljettajan tietokeskuk‐
sessa 3 104.
Turvavyön voiman rajoittimet
Ne vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimenta‐
malla vyön voimaa vapautettaessa
sitä asteittain.
Turvavöiden esikiristimet
Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐
voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim. vöi‐
den irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 105.
Vaihdata lauenneet turvavöiden esi‐
kiristimet korjaamolla. Turvavöiden
esikiristimet laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esi‐
kiristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
Kiinnitys
Page 58 of 323
56Istuimet, turvajärjestelmät
Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.
9 Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Turvavyömuistutin X, k 3 104.
Insignia OPC
Syötä turvavyö selkänojassa olevan
ohjaimen läpi vyötä kiinnitettäessä.
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Paina painiketta.
3. Säädä korkeus ja lukitse.

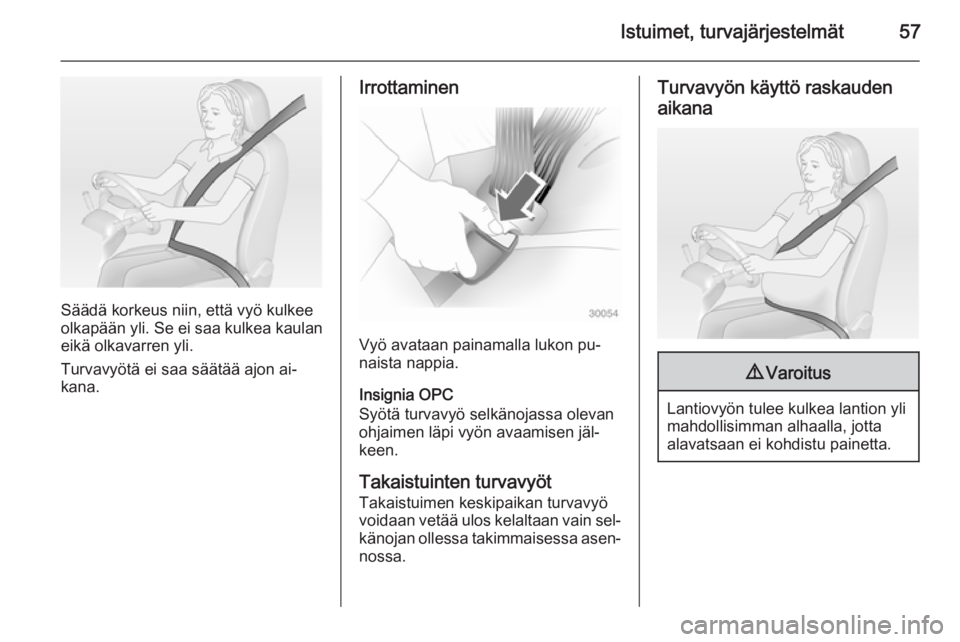

Page 59 of 323
Istuimet, turvajärjestelmät57
Säädä korkeus niin, että vyö kulkee
olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon ai‐
kana.
Irrottaminen
Vyö avataan painamalla lukon pu‐
naista nappia.
Insignia OPC
Syötä turvavyö selkänojassa olevan
ohjaimen läpi vyön avaamisen jäl‐
keen.
Takaistuinten turvavyöt Takaistuimen keskipaikan turvavyö
voidaan vetää ulos kelaltaan vain sel‐
känojan ollessa takimmaisessa asen‐ nossa.
Turvavyön käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.

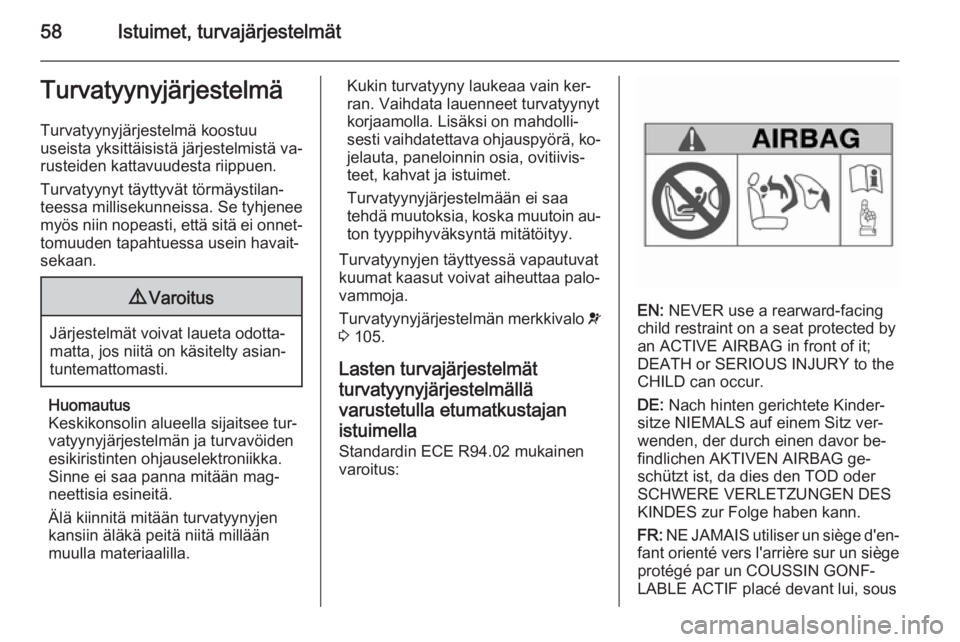

Page 60 of 323
58Istuimet, turvajärjestelmätTurvatyynyjärjestelmäTurvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä va‐
rusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Järjestelmät voivat laueta odotta‐
matta, jos niitä on käsitelty asian‐
tuntemattomasti.
Huomautus
Keskikonsolin alueella sijaitsee tur‐
vatyynyjärjestelmän ja turvavöiden
esikiristinten ohjauselektroniikka.
Sinne ei saa panna mitään mag‐
neettisia esineitä.
Älä kiinnitä mitään turvatyynyjen
kansiin äläkä peitä niitä millään
muulla materiaalilla.
Kukin turvatyyny laukeaa vain ker‐
ran. Vaihdata lauenneet turvatyynyt
korjaamolla. Lisäksi on mahdolli‐
sesti vaihdatettava ohjauspyörä, ko‐ jelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin au‐
ton tyyppihyväksyntä mitätöityy.
Turvatyynyjen täyttyessä vapautuvat
kuumat kaasut voivat aiheuttaa palo‐ vammoja.
Turvatyynyjärjestelmän merkkivalo v
3 105.
Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella Standardin ECE R94.02 mukainen
varoitus:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐
wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
