OPEL INSIGNIA 2015 Savininko vadovas (in Lithuanian)

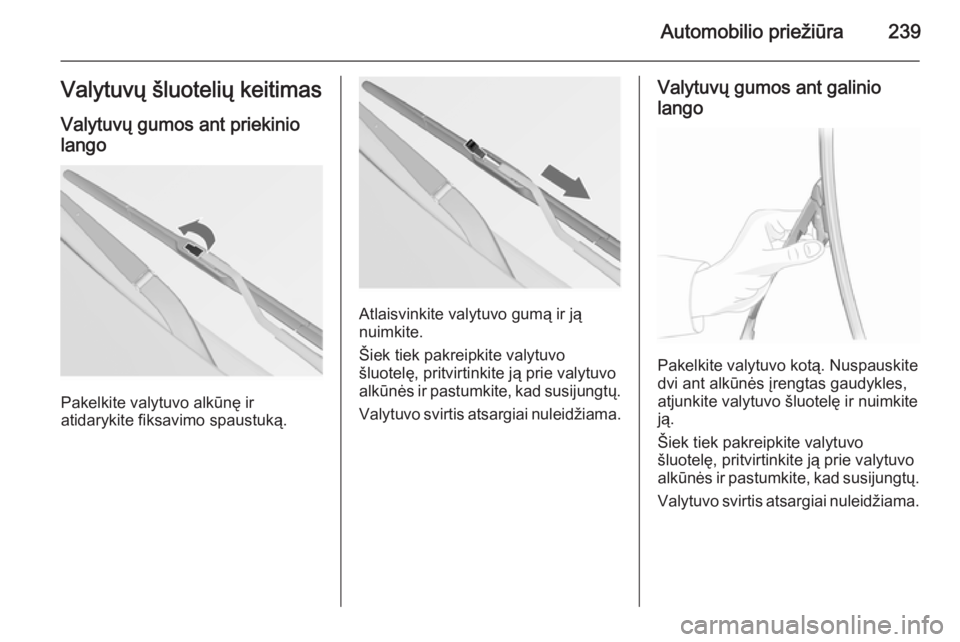

Automobilio priežiūra239Valytuvų šluotelių keitimasValytuvų gumos ant priekinio
lango
Pakelkite valytuvo alkūnę ir
atidarykite fiksavimo spaustuką.
Atlaisvinkite valytuvo gumą ir ją
nuimkite.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.
Valytuvų gumos ant galinio
lango
Pakelkite valytuvo kotą. Nuspauskite
dvi ant alkūnės įrengtas gaudykles,
atjunkite valytuvo šluotelę ir nuimkite
ją.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.

240Automobilio priežiūraLempučių keitimas
Išjunkite degimą ir atitinkamą jungiklį
arba uždarykite duris.
Lemputę laikykite tik už pagrindo.
Nelieskite lemputės stiklo plikomis
rankomis.
Pakeitimui naudokite tik tokio pat tipo lemputes.
Pakeiskite priekinių žibintų lemputes
per variklio skyrių.
Lempučių patikra
Pakeitę lemputes įjunkite degimą,
važiuokite ir patikrinkite šviesas.Halogeniniai priekiniai
žibintai
Bihalogeniniai priekiniai žibintai (1) ,
turintys po vieną lemputę
trumposioms ir ilgosioms šviesoms.
Šoniniai / dieniniai žibintai (2) .
Priekiniai posūkio signalo žibintai (3)
Bihalogeninis priekinis
žibintas (1)
Kairėje automobilio pusėje ištraukite
pildymo vamzdelį iš priekinio stiklo
ploviklio bakelio.

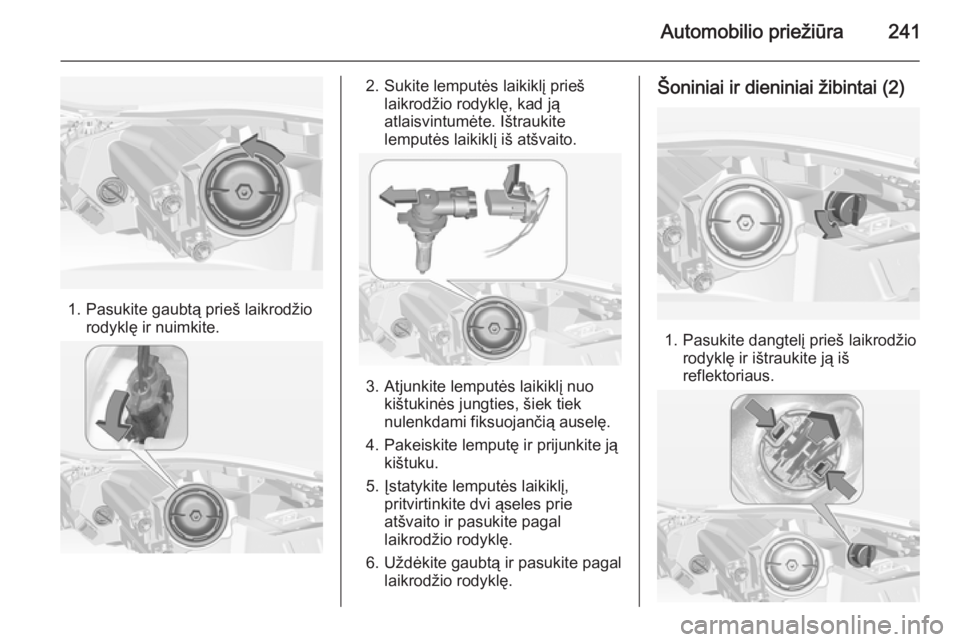

Automobilio priežiūra241
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atjunkite lemputės laikiklį nuo kištukinės jungties, šiek tiek
nulenkdami fiksuojančią auselę.
4. Pakeiskite lemputę ir prijunkite ją kištuku.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai (2)
1. Pasukite dangtelį prieš laikrodžiorodyklę ir ištraukite ją iš
reflektoriaus.

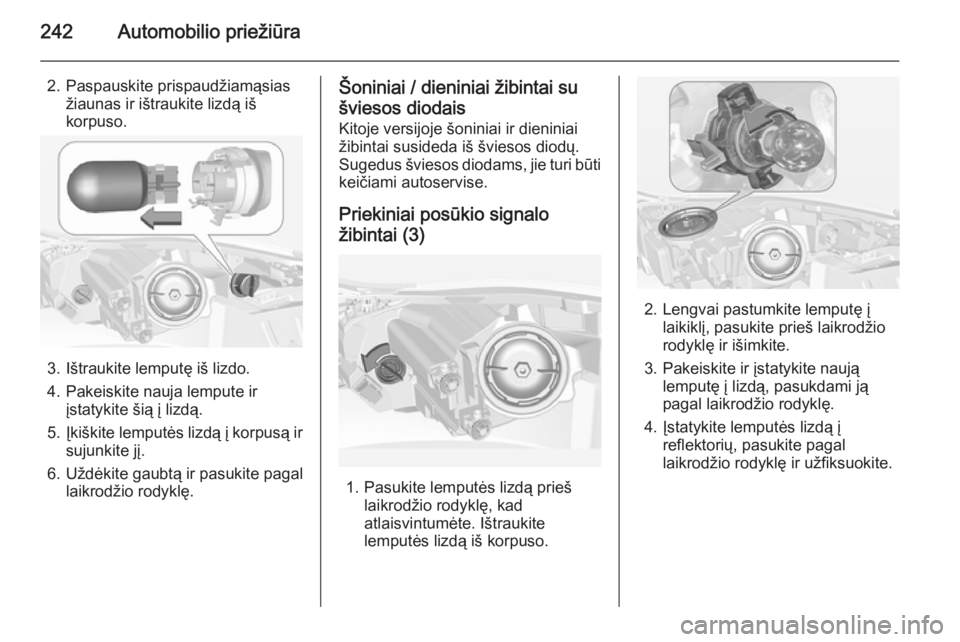

242Automobilio priežiūra
2. Paspauskite prispaudžiamąsiasžiaunas ir ištraukite lizdą iš
korpuso.
3. Ištraukite lemputę iš lizdo.
4. Pakeiskite nauja lempute ir įstatykite šią į lizdą.
5. Įkiškite lemputės lizdą į korpusą ir
sujunkite jį.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Šoniniai / dieniniai žibintai su
šviesos diodais Kitoje versijoje šoniniai ir dieniniai
žibintai susideda iš šviesos diodų.
Sugedus šviesos diodams, jie turi būti
keičiami autoservise.
Priekiniai posūkio signalo
žibintai (3)
1. Pasukite lemputės lizdą prieš laikrodžio rodyklę, kad
atlaisvintumėte. Ištraukite
lemputės lizdą iš korpuso.
2. Lengvai pastumkite lemputę į laikiklį, pasukite prieš laikrodžio
rodyklę ir išimkite.
3. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
4. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir užfiksuokite.

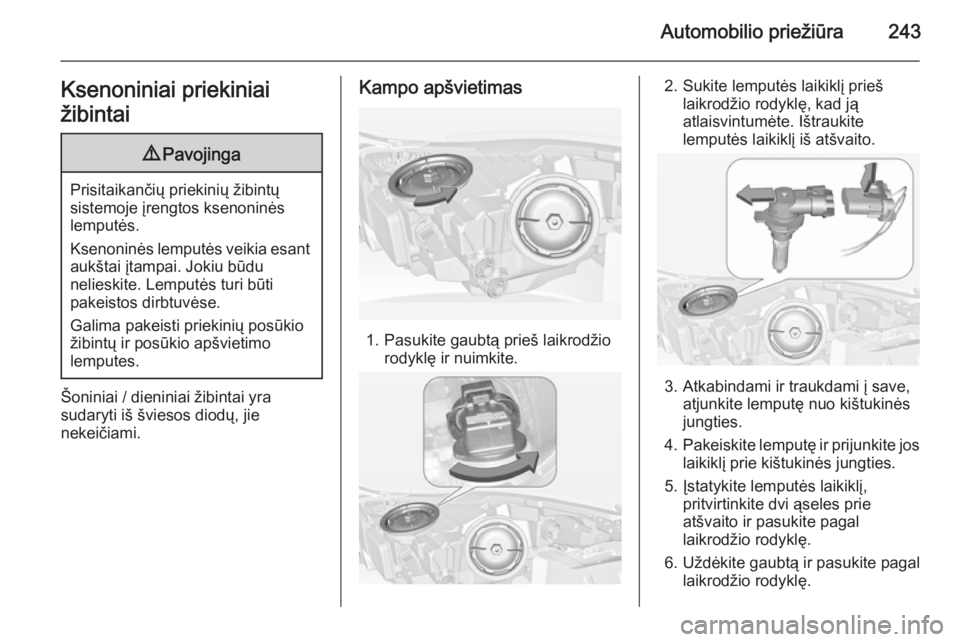

Automobilio priežiūra243Ksenoniniai priekiniai
žibintai9 Pavojinga
Prisitaikančių priekinių žibintų
sistemoje įrengtos ksenoninės
lemputės.
Ksenoninės lemputės veikia esant
aukštai įtampai. Jokiu būdu
nelieskite. Lemputės turi būti
pakeistos dirbtuvėse.
Galima pakeisti priekinių posūkio
žibintų ir posūkio apšvietimo
lemputes.
Šoniniai / dieniniai žibintai yra
sudaryti iš šviesos diodų, jie
nekeičiami.
Kampo apšvietimas
1. Pasukite gaubtą prieš laikrodžio rodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atkabindami ir traukdami į save, atjunkite lemputę nuo kištukinės
jungties.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

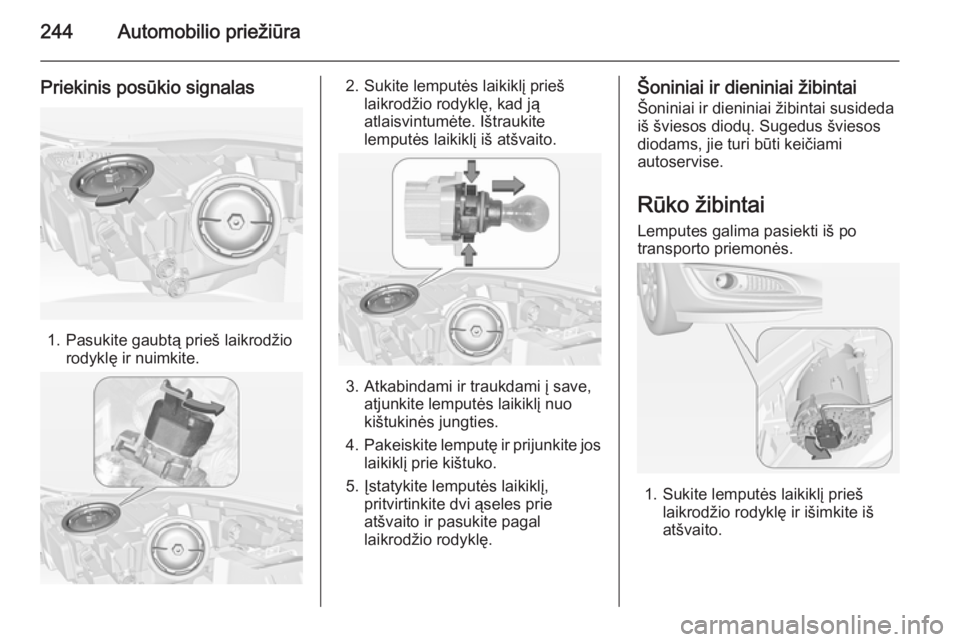

244Automobilio priežiūra
Priekinis posūkio signalas
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atkabindami ir traukdami į save, atjunkite lemputės laikiklį nuo
kištukinės jungties.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištuko.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai
Šoniniai ir dieniniai žibintai susideda
iš šviesos diodų. Sugedus šviesos
diodams, jie turi būti keičiami
autoservise.
Rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės.
1. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
atšvaito.

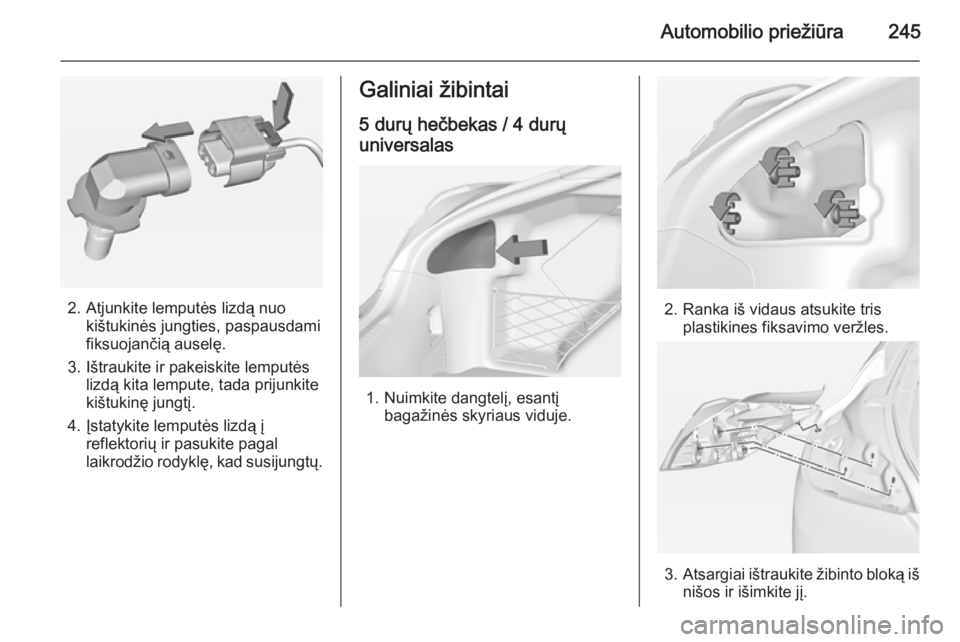

Automobilio priežiūra245
2. Atjunkite lemputės lizdą nuokištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę, kad susijungtų.
Galiniai žibintai
5 durų hečbekas / 4 durų
universalas
1. Nuimkite dangtelį, esantį bagažinės skyriaus viduje.
2. Ranka iš vidaus atsukite tris plastikines fiksavimo veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

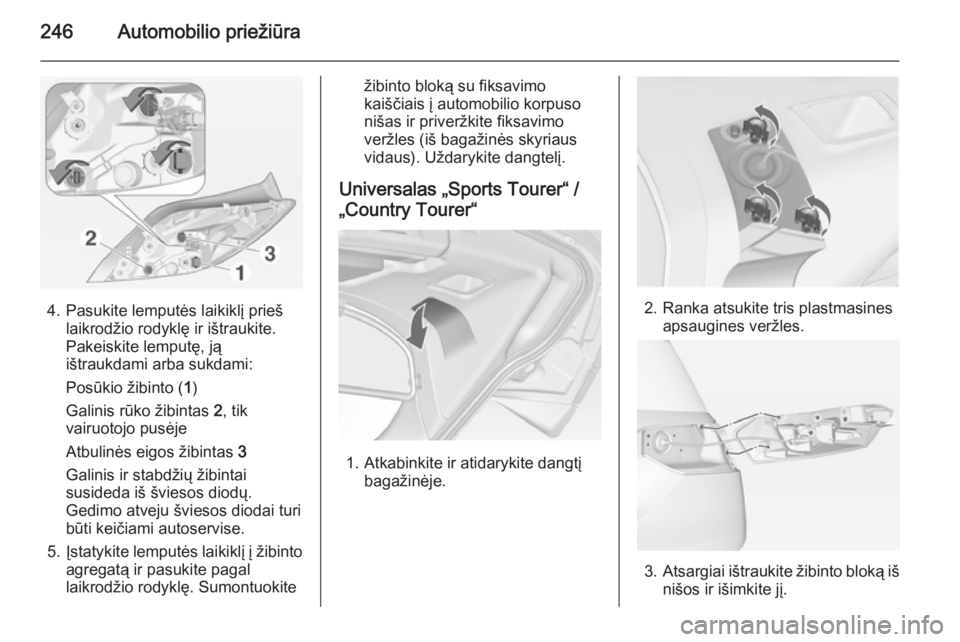

246Automobilio priežiūra
4. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite.
Pakeiskite lemputę, ją
ištraukdami arba sukdami:
Posūkio žibinto ( 1)
Galinis rūko žibintas 2, tik
vairuotojo pusėje
Atbulinės eigos žibintas 3
Galinis ir stabdžių žibintai
susideda iš šviesos diodų.
Gedimo atveju šviesos diodai turi būti keičiami autoservise.
5. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę. Sumontuokite
žibinto bloką su fiksavimo
kaiščiais į automobilio korpuso
nišas ir priveržkite fiksavimo
veržles (iš bagažinės skyriaus
vidaus). Uždarykite dangtelį.
Universalas „Sports Tourer“ /
„Country Tourer“
1. Atkabinkite ir atidarykite dangtį bagažinėje.
2. Ranka atsukite tris plastmasines
apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

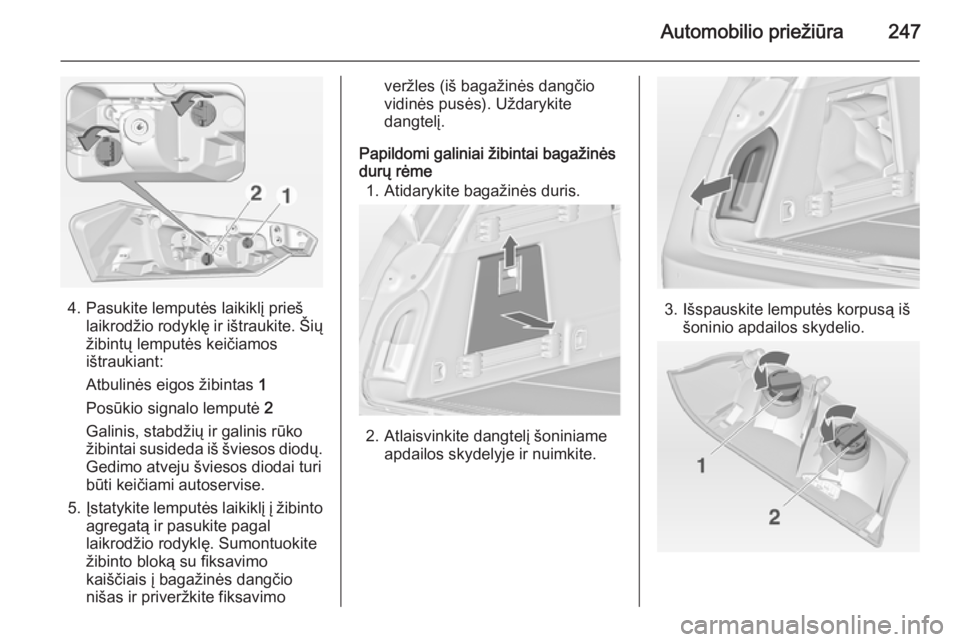

Automobilio priežiūra247
4. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite. Šiųžibintų lemputės keičiamos
ištraukiant:
Atbulinės eigos žibintas 1
Posūkio signalo lemputė 2
Galinis, stabdžių ir galinis rūko žibintai susideda iš šviesos diodų.
Gedimo atveju šviesos diodai turi
būti keičiami autoservise.
5. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę. Sumontuokite
žibinto bloką su fiksavimo
kaiščiais į bagažinės dangčio
nišas ir priveržkite fiksavimo
veržles (iš bagažinės dangčio
vidinės pusės). Uždarykite
dangtelį.
Papildomi galiniai žibintai bagažinės
durų rėme
1. Atidarykite bagažinės duris.
2. Atlaisvinkite dangtelį šoniniame apdailos skydelyje ir nuimkite.
3. Išspauskite lemputės korpusą iššoninio apdailos skydelio.

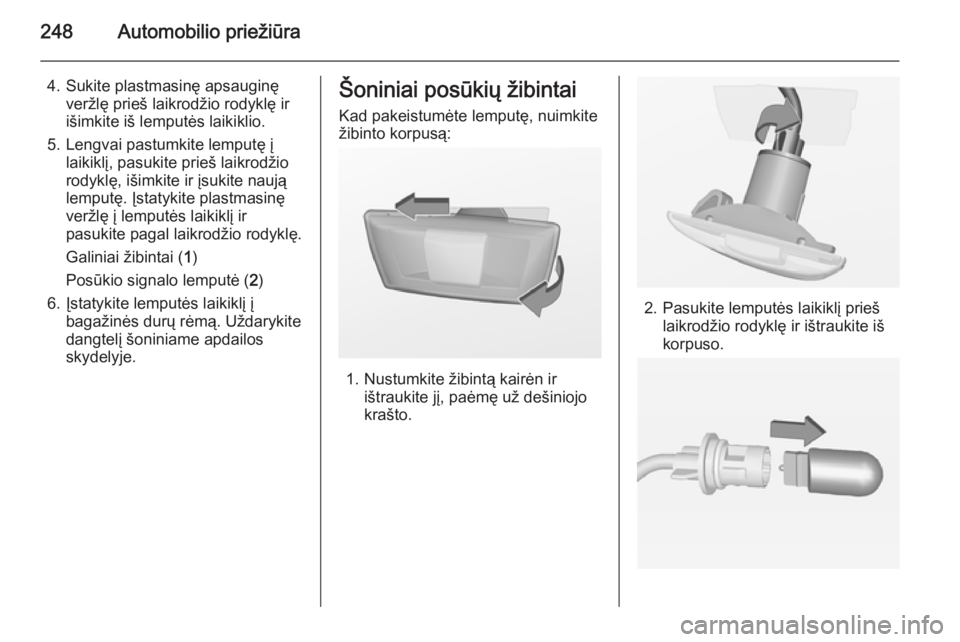

248Automobilio priežiūra
4. Sukite plastmasinę apsauginęveržlę prieš laikrodžio rodyklę ir
išimkite iš lemputės laikiklio.
5. Lengvai pastumkite lemputę į laikiklį, pasukite prieš laikrodžio
rodyklę, išimkite ir įsukite naują
lemputę. Įstatykite plastmasinę
veržlę į lemputės laikiklį ir
pasukite pagal laikrodžio rodyklę.
Galiniai žibintai ( 1)
Posūkio signalo lemputė ( 2)
6. Įstatykite lemputės laikiklį į bagažinės durų rėmą. Uždarykitedangtelį šoniniame apdailos
skydelyje.Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
