Сиденья, системы защиты79

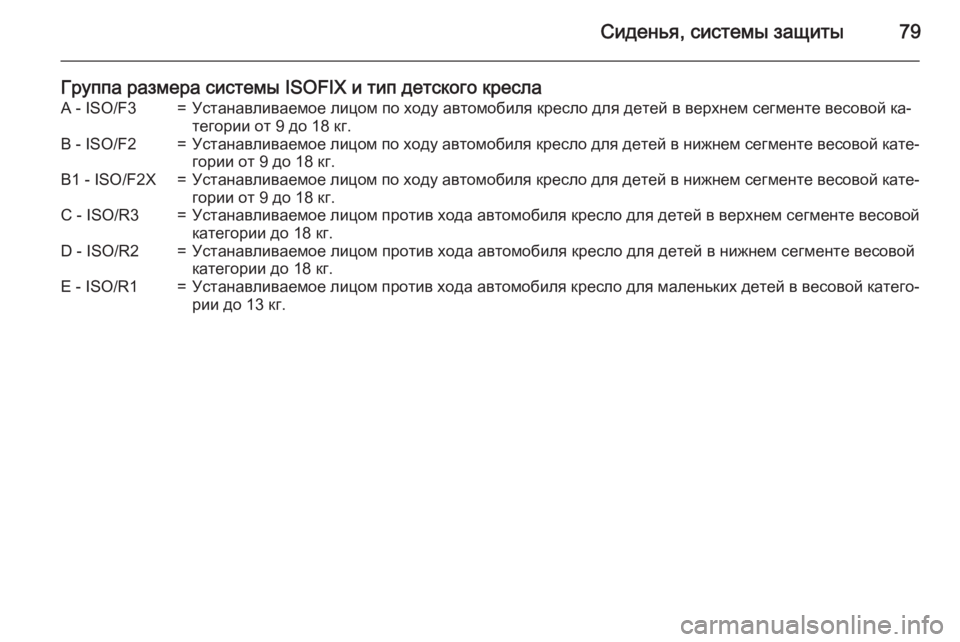

Группа размера системы ISOFIX и тип детского креслаA - ISO/F3=Устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовой ка‐тегории от 9 до 18 кг.B - ISO/F2=Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐
гории от 9 до 18 кг.B1 - ISO/F2X=Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐
гории от 9 до 18 кг.C - ISO/R3=Устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой категории до 18 кг.D - ISO/R2=Устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовойкатегории до 18 кг.E - ISO/R1=Устанавливаемое лицом против хода автомобиля кресло для маленьких детей в весовой катего‐
рии до 13 кг.

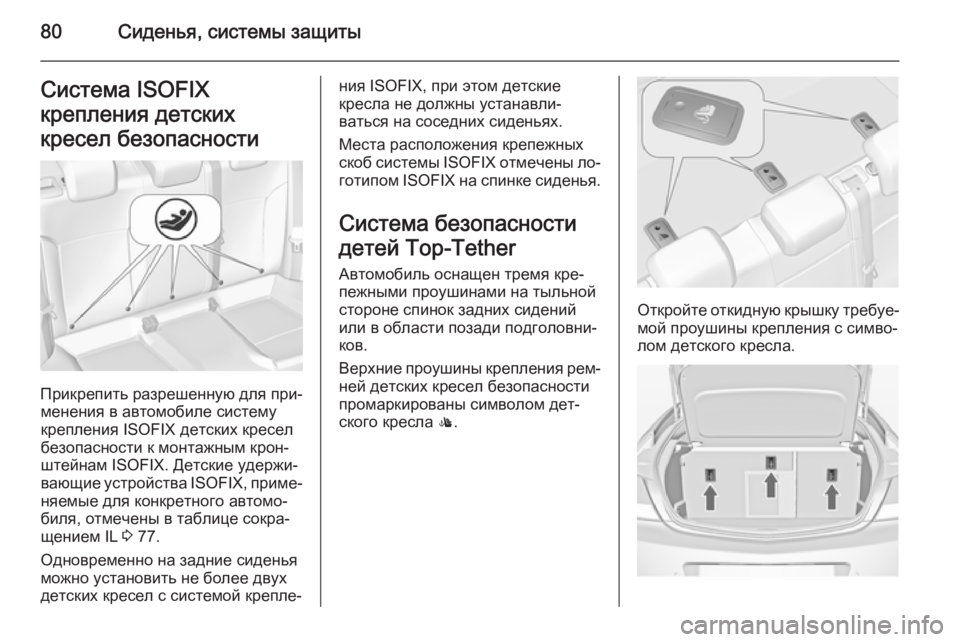

80Сиденья, системы защитыСистема ISOFIX
крепления детских
кресел безопасности
Прикрепить разрешенную для при‐ менения в автомобиле систему
крепления ISOFIX детских кресел
безопасности к монтажным крон‐ штейнам ISOFIX. Детские удержи‐
вающие устройства ISOFIX, приме‐
няемые для конкретного автомо‐
биля, отмечены в таблице сокра‐
щением IL 3 77.
Одновременно на задние сиденья
можно установить не более двух детских кресел с системой крепле‐
ния ISOFIX, при этом детские
кресла не должны устанавли‐
ваться на соседних сиденьях.
Места расположения крепежных
скоб системы ISOFIX отмечены ло‐
готипом ISOFIX на спинке сиденья.
Система безопасности
детей Top-Tether Автомобиль оснащен тремя кре‐
пежными проушинами на тыльной
стороне спинок задних сидений
или в области позади подголовни‐
ков.
Верхние проушины крепления рем‐
ней детских кресел безопасности
промаркированы символом дет‐
ского кресла :.
Откройте откидную крышку требуе‐
мой проушины крепления с симво‐
лом детского кресла.

Сиденья, системы защиты81

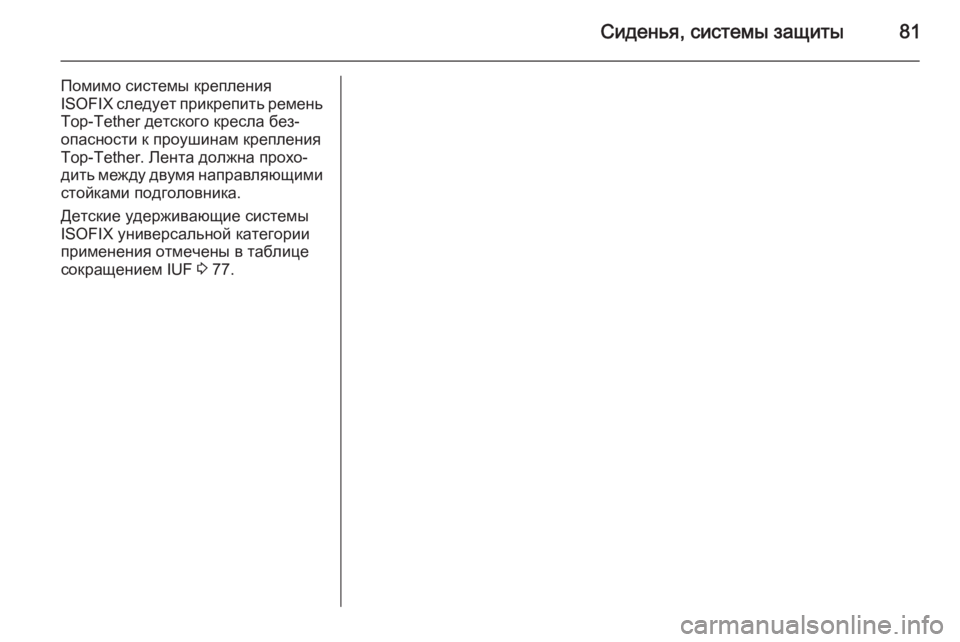

Помимо системы крепленияISOFIX следует прикрепить ремень
Top-Tether детского кресла без‐
опасности к проушинам крепления
Top-Tether. Лента должна прохо‐
дить между двумя направляющими
стойками подголовника.
Детские удерживающие системы
ISOFIX универсальной категории
применения отмечены в таблице сокращением IUF 3 77.

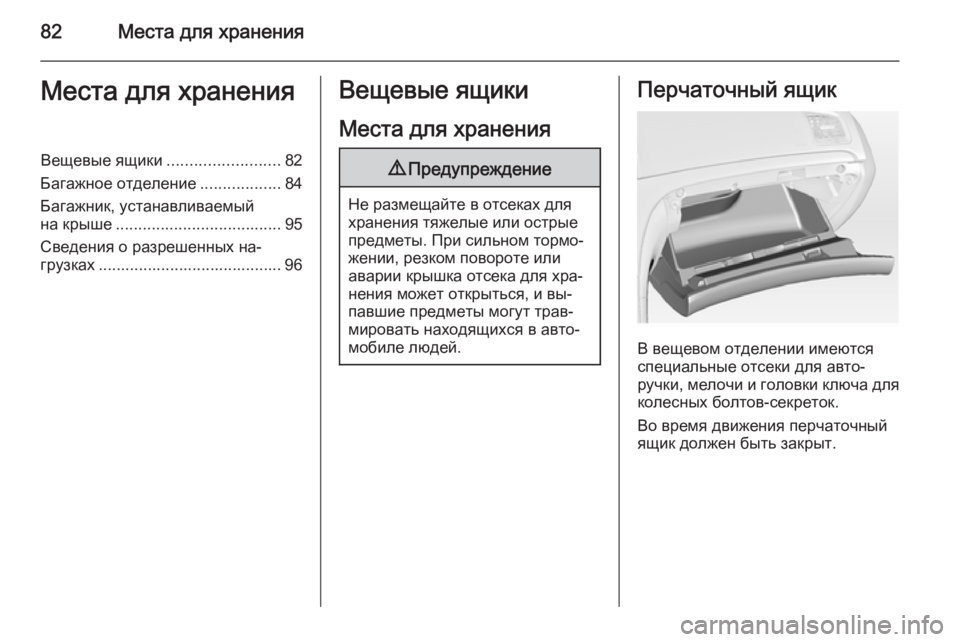

82Места для храненияМеста для храненияВещевые ящики.........................82
Багажное отделение ..................84
Багажник, устанавливаемый
на крыше ..................................... 95
Сведения о разрешенных на‐
грузках ......................................... 96Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик
В вещевом отделении имеются
специальные отсеки для авто‐ ручки, мелочи и головки ключа для колесных болтов-секреток.
Во время движения перчаточный
ящик должен быть закрыт.

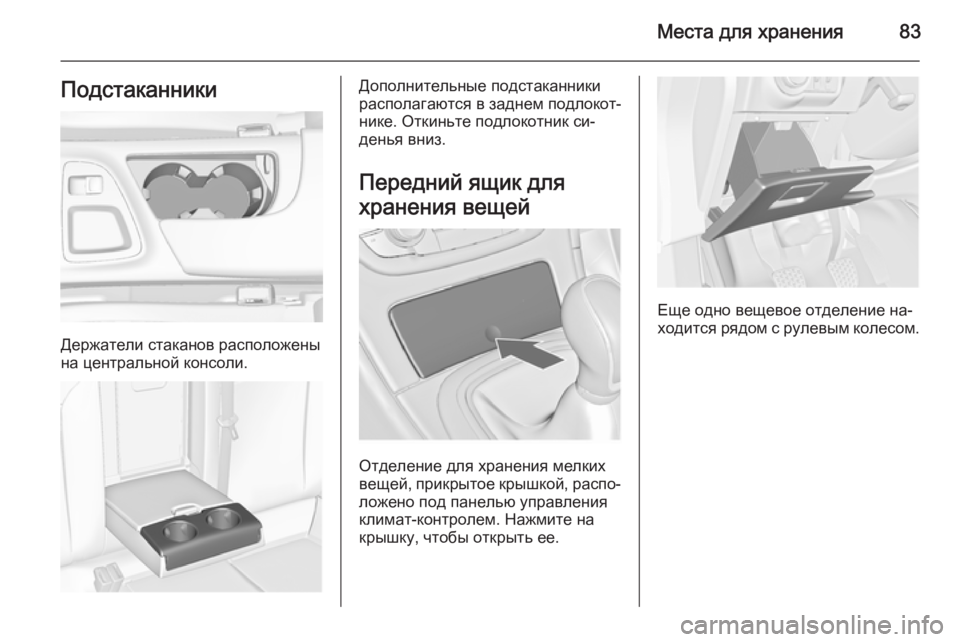

Места для хранения83Подстаканники
Держатели стаканов расположены
на центральной консоли.
Дополнительные подстаканники
располагаются в заднем подлокот‐ нике. Откиньте подлокотник си‐
денья вниз.
Передний ящик для
хранения вещей
Отделение для хранения мелких
вещей, прикрытое крышкой, распо‐ ложено под панелью управления
климат-контролем. Нажмите на крышку, чтобы открыть ее.
Еще одно вещевое отделение на‐
ходится рядом с рулевым колесом.

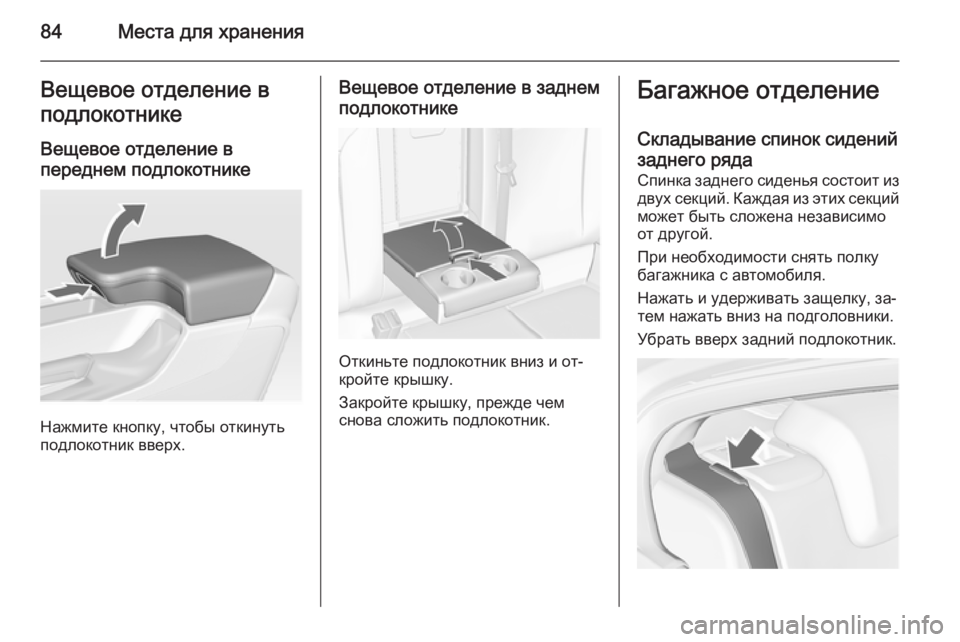

84Места для храненияВещевое отделение вподлокотнике
Вещевое отделение в
переднем подлокотнике
Нажмите кнопку, чтобы откинуть
подлокотник вверх.
Вещевое отделение в заднем
подлокотнике
Откиньте подлокотник вниз и от‐
кройте крышку.
Закройте крышку, прежде чем
снова сложить подлокотник.
Багажное отделение
Складывание спинок сидений
заднего ряда Спинка заднего сиденья состоит из
двух секций. Каждая из этих секций может быть сложена независимо
от другой.
При необходимости снять полку
багажника с автомобиля.
Нажать и удерживать защелку, за‐
тем нажать вниз на подголовники.
Убрать вверх задний подлокотник.

Места для хранения85

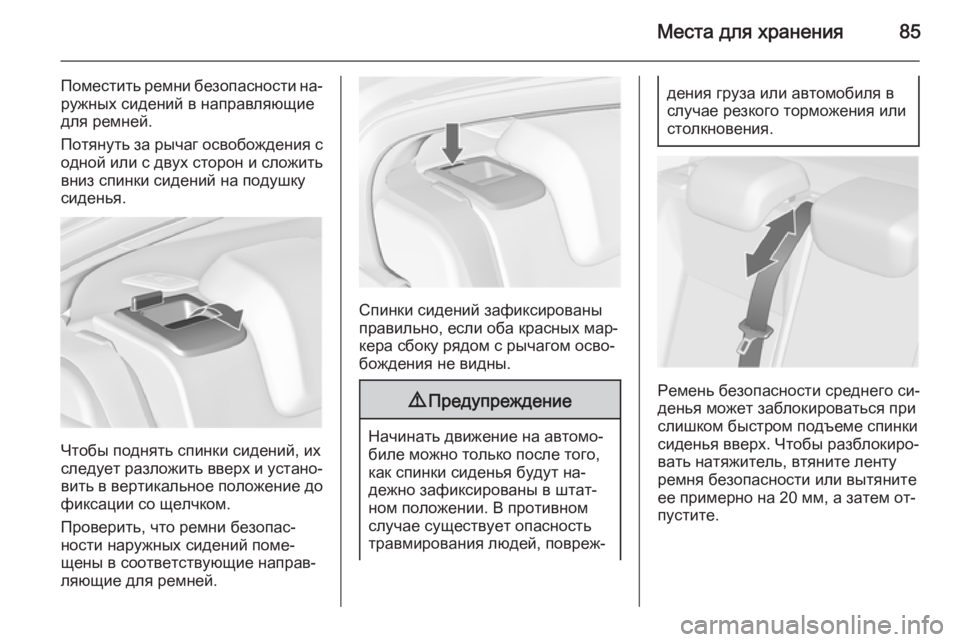

Поместить ремни безопасности на‐
ружных сидений в направляющие
для ремней.
Потянуть за рычаг освобождения с
одной или с двух сторон и сложить
вниз спинки сидений на подушку
сиденья.
Чтобы поднять спинки сидений, их
следует разложить вверх и устано‐ вить в вертикальное положение до
фиксации со щелчком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐
щены в соответствующие направ‐
ляющие для ремней.
Спинки сидений зафиксированы
правильно, если оба красных мар‐
кера сбоку рядом с рычагом осво‐
бождения не видны.
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
травмирования людей, повреж‐
дения груза или автомобиля в
случае резкого торможения или
столкновения.
Ремень безопасности среднего си‐
денья может заблокироваться при
слишком быстром подъеме спинки сиденья вверх. Чтобы разблокиро‐
вать натяжитель, втяните ленту
ремня безопасности или вытяните
ее примерно на 20 мм, а затем от‐
пустите.

86Места для хранения
Открытие прохода в спинкецентрального заднегосиденья
Откиньте подлокотник заднего си‐
денья вниз.
Возьмитесь за углубление и от‐
кройте крышку.
Это положение может использо‐
ваться для перевозки узких длин‐
номерных грузов.
Убедитесь в том, что при установке
крышки в исходное положение она
зафиксировалась.
В закрытом состоянии крышку
можно закрепить изнутри багаж‐
ного отделения. Повернуть ручку
на 90°:
ручка горизон‐
тально=крышка закре‐
плена со стороны салонаручка верти‐
кально=крышка не закре‐
плена
Место для хранения в
багажном отделении
В зависимости от оборудования
под полкой багажника распола‐ гаются ящики для хранения вещей.
Крышка багажного
отделения
Не кладите на крышку посторонних предметов.
5-дверный хэтчбэк
Снятие полки
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.

Места для хранения87
Извлеките крышку из боковых на‐
правляющих.
Установка полки
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз.
Прикрепить крепежные ленты к
задней торцевой откидной двери.
Sports Tourer, Country Tourer
Закрывание полки
Потяните крышку за ручку назад до тех пор, пока она не будет зафик‐
сирована в боковых держателях.
Открывание полки
Опустить вниз ручку на торце
полки. Она сворачивается автома‐
тически.
Снятие полки
Откройте крышку багажного отде‐
ления.
Потянуть рычаг освобождения с
правой стороны вверх и зафикси‐
ровать его. Вначале поднять полку с правой стороны и освободить ее
из фиксаторов.
Снятую крышку можно поместить
под полом багажного отделения
3 92.

88Места для хранения
Установка полки
Вставить левую сторону полки ба‐
гажника в паз, потянуть рычаг ос‐
вобождения вверх и зафиксиро‐
вать его, вставить правую сторону
полки багажника и закрепить ее.
Шторка на задней двери
Чтобы полностью закрыть багаж‐
ник, следует установить шторку на
четыре крепежные точки с внутрен‐
ней стороны задней торцевой от‐
кидной двери.
Крышка заднего
напольного отсека
Сдвижной пол багажника(FlexFloor)
Для удобства заполнения багаж‐
ника пол багажника можно выдви‐
нуть наружу.
Выдвижение пола ■ Немного поднимите пол за ручку,
чтобы с обеих сторон выдвину‐
лись подпружиненные ролики.
■ Нажмите на кнопку под ручкой и вытяните пол на себя до фикса‐
ции.
Уложите багаж на выдвинутый пол.
Задвигание пола в багажный отсек ■ Нажмите на кнопку под ручкой и задвиньте пол до упора, чтобы
он зафиксировался.
Пока багажник загружен, ос‐ тавьте пол в приподнятом поло‐
жении.
Возвращение пола в исходное
положение после разгрузки
