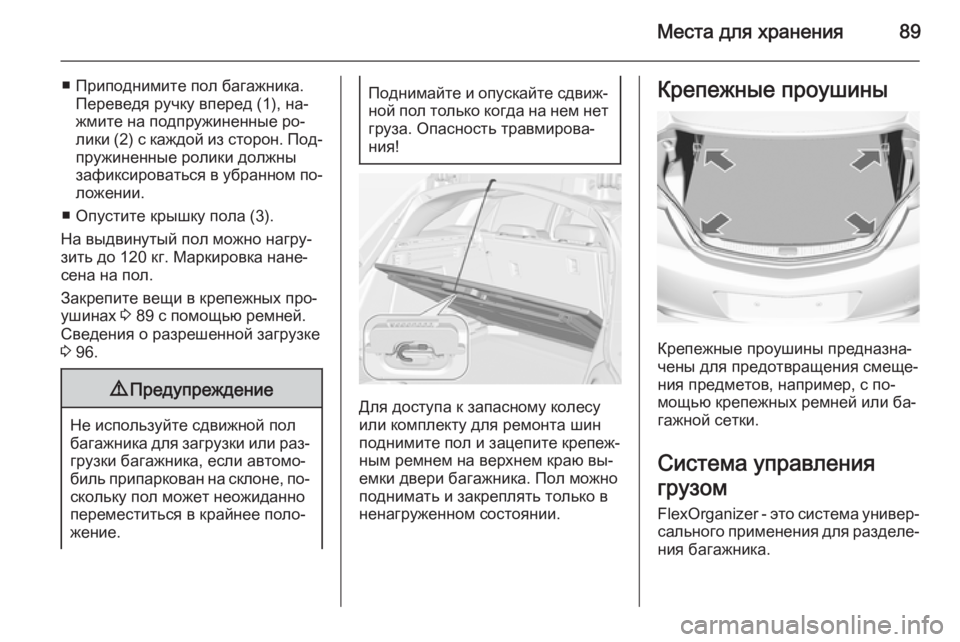

Места для хранения89
■ Приподнимите пол багажника.Переведя ручку вперед (1), на‐
жмите на подпружиненные ро‐
лики (2) с каждой из сторон. Под‐ пружиненные ролики должнызафиксироваться в убранном по‐
ложении.
■ Опустите крышку пола (3).
На выдвинутый пол можно нагру‐
зить до 120 кг. Маркировка нане‐
сена на пол.
Закрепите вещи в крепежных про‐
ушинах 3 89 с помощью ремней.
Сведения о разрешенной загрузке
3 96.9 Предупреждение
Не используйте сдвижной пол
багажника для загрузки или раз‐ грузки багажника, если автомо‐
биль припаркован на склоне, по‐ скольку пол может неожиданно
переместиться в крайнее поло‐
жение.
Поднимайте и опускайте сдвиж‐
ной пол только когда на нем нет груза. Опасность травмирова‐
ния!
Для доступа к запасному колесу
или комплекту для ремонта шин
поднимите пол и зацепите крепеж‐
ным ремнем на верхнем краю вы‐
емки двери багажника. Пол можно
поднимать и закреплять только в ненагруженном состоянии.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления
грузом FlexOrganizer - это система универ‐
сального применения для разделе‐
ния багажника.

90Места для хранения
Система состоит из:■ переходников,
■ багажных сеток,
■ крюков,
■ вспомогательного блока,
■ набора ремней.
Компоненты устанавливаются в двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.
Установка переходников на
направляющихОткинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая сетка-
перегородкаВставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман

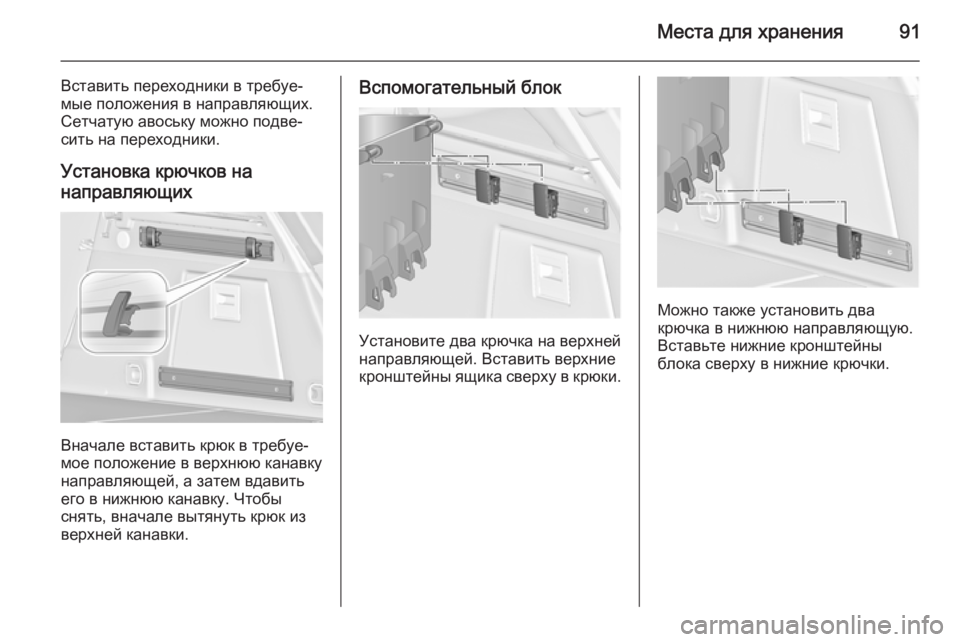

Места для хранения91
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.
Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем вдавить
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.

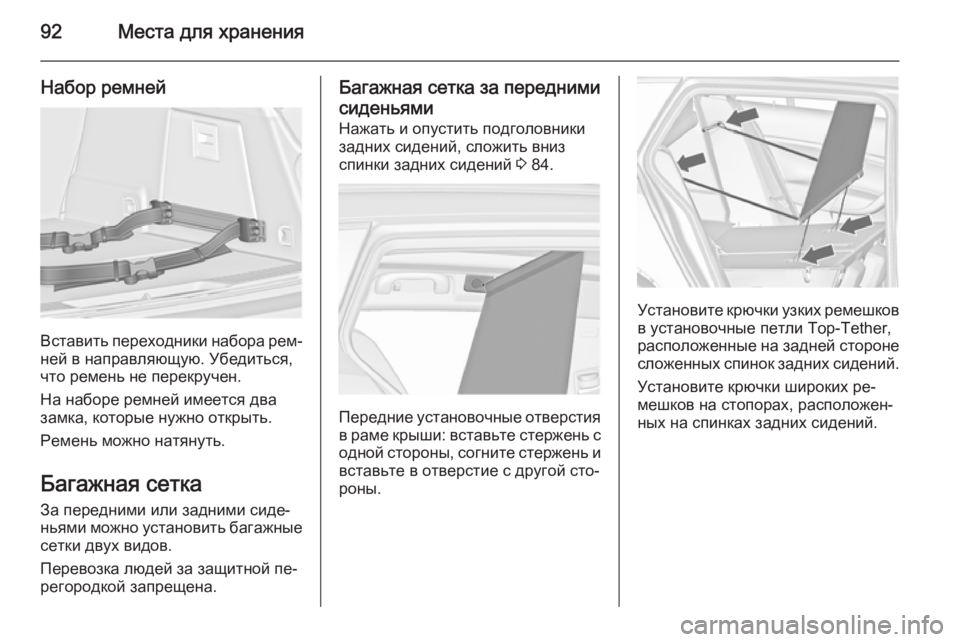

92Места для хранения
Набор ремней
Вставить переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.
Багажная сетка
За передними или задними сиде‐ ньями можно установить багажные
сетки двух видов.
Перевозка людей за защитной пе‐
регородкой запрещена.
Багажная сетка за передними
сиденьями
Нажать и опустить подголовники
задних сидений, сложить вниз
спинки задних сидений 3 84.
Передние установочные отверстия
в раме крыши: вставьте стержень с
одной стороны, согните стержень и
вставьте в отверстие с другой сто‐
роны.
Установите крючки узких ремешков в установочные петли Top-Tether,
расположенные на задней стороне сложенных спинок задних сидений.
Установите крючки широких ре‐
мешков на стопорах, расположен‐
ных на спинках задних сидений.

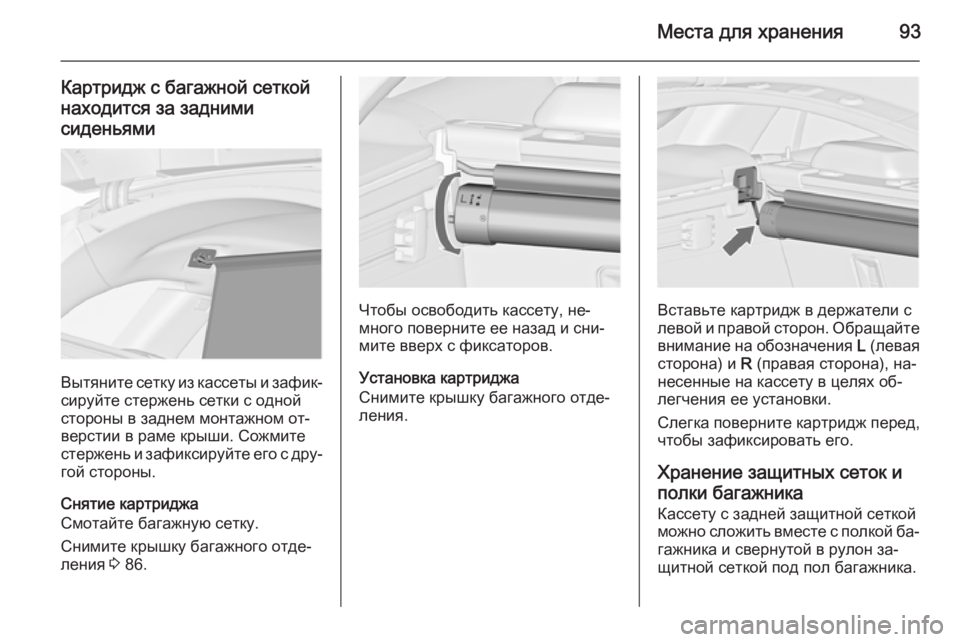

Места для хранения93
Картридж с багажной сеткойнаходится за задними
сиденьями
Вытяните сетку из кассеты и зафик‐
сируйте стержень сетки с одной
стороны в заднем монтажном от‐
верстии в раме крыши. Сожмите
стержень и зафиксируйте его с дру‐ гой стороны.
Снятие картриджа
Смотайте багажную сетку.
Снимите крышку багажного отде‐
ления 3 86.
Чтобы освободить кассету, не‐
много поверните ее назад и сни‐
мите вверх с фиксаторов.
Установка картриджа
Снимите крышку багажного отде‐
ления.Вставьте картридж в держатели с
левой и правой сторон. Обращайте внимание на обозначения L (левая
сторона) и R (правая сторона), на‐
несенные на кассету в целях об‐
легчения ее установки.
Слегка поверните картридж перед, чтобы зафиксировать его.
Хранение защитных сеток и
полки багажника Кассету с задней защитной сеткой
можно сложить вместе с полкой ба‐
гажника и свернутой в рулон за‐
щитной сеткой под пол багажника.

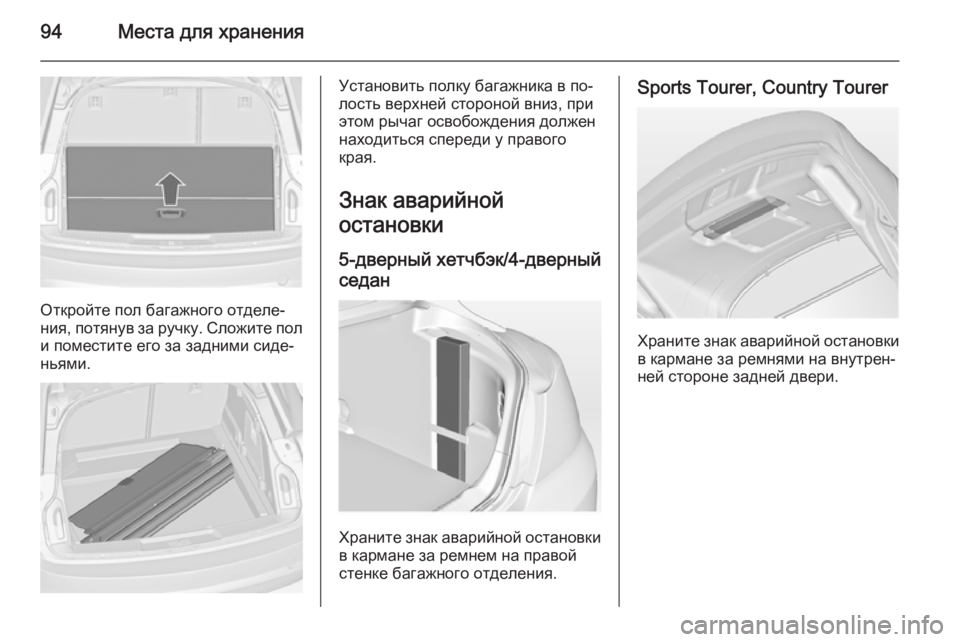

94Места для хранения
Откройте пол багажного отделе‐
ния, потянув за ручку. Сложите пол
и поместите его за задними сиде‐
ньями.
Установить полку багажника в по‐
лость верхней стороной вниз, при
этом рычаг освобождения должен
находиться спереди у правого
края.
Знак аварийной
остановки
5-дверный хетчбэк/4-дверный
седан
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Sports Tourer, Country Tourer
Храните знак аварийной остановки
в кармане за ремнями на внутрен‐
ней стороне задней двери.

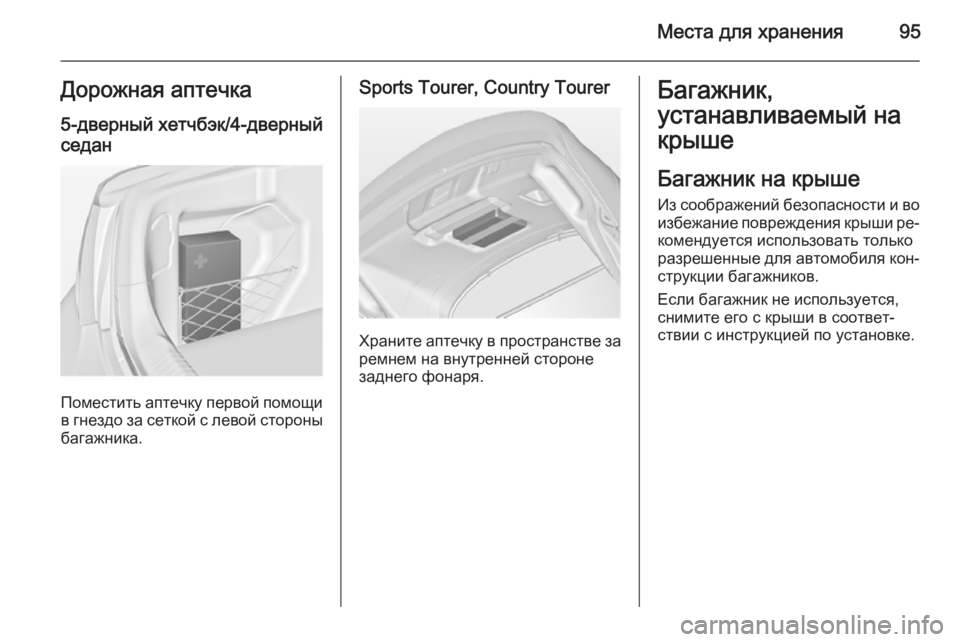

Места для хранения95Дорожная аптечка5-дверный хетчбэк/4-дверныйседан
Поместить аптечку первой помощи в гнездо за сеткой с левой стороны
багажника.
Sports Tourer, Country Tourer
Храните аптечку в пространстве за
ремнем на внутренней стороне
заднего фонаря.
Багажник,
устанавливаемый на
крыше
Багажник на крыше Из соображений безопасности и во
избежание повреждения крыши ре‐ комендуется использовать только
разрешенные для автомобиля кон‐
струкции багажников.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.

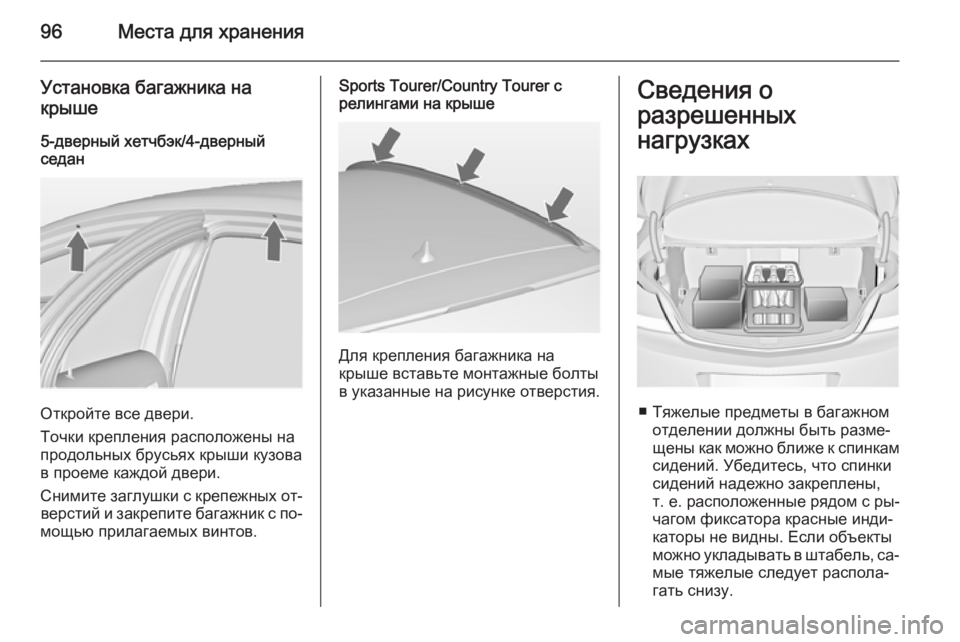

96Места для хранения
Установка багажника накрыше
5-дверный хетчбэк/4-дверный
седан
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Снимите заглушки с крепежных от‐ верстий и закрепите багажник с по‐
мощью прилагаемых винтов.
Sports Tourer/Country Tourer с
релингами на крыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Сведения о
разрешенных
нагрузках
■ Тяжелые предметы в багажном отделении должны быть разме‐
щены как можно ближе к спинкам сидений. Убедитесь, что спинки
сидений надежно закреплены,
т. е. расположенные рядом с ры‐
чагом фиксатора красные инди‐
каторы не видны. Если объекты
можно укладывать в штабель, са‐
мые тяжелые следует распола‐
гать снизу.

Места для хранения97
■ Закрепите вещи в крепежныхпроушинах 3 89 с помощью рем‐
ней.
■ Незакрепленные объекты в ба‐ гажнике следует прикрепить во
избежание их сдвига.
■ При перевозке груза в багажном отделении спинки заднего ряда
сидений не должны быть накло‐
нены вперед.
■ Багаж не должен выступать за верхнюю кромку спинок сидений.
■ Не размещайте никаких предме‐ тов на крышке багажного отделе‐
ния или на приборной панели, не закрывайте датчик на приборной
панели.
■ Груз не должен мешать управле‐
нию педалями, стояночным тор‐
мозом и рычагом переключения
передач, а также ограничивать
свободу движений водителя. Не
оставляйте в салоне автомобиля незакрепленные предметы.
■ Движение с открытым багажным отделением запрещено.9 Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае объ‐
екты могут быть выброшены
внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
■ Нагрузка определяется как раз‐
ность между допустимой общей
массой (см. идентификационную
табличку 3 316) и массой снаря‐
женного автомобиля согласно
стандарту EC.
Чтобы рассчитать полезную на‐
грузку, проверьте данные вашего
автомобиля по таблице веса в
начале этого руководства.
Снаряженная масса по нормати‐
вам ЕС включает в себя массу
водителя (68 кг), багажа (7 кг) и
всех жидкостей (заполнение топ‐
ливного бака на 90 %).
Дополнительное оборудование и
принадлежности увеличивают
снаряженную массу автомобиля.
■ При движении с багажником на крыше снижается боковая ветро‐
вая устойчивость автомобиля, управляемость автомобиля
ухудшается из-за более высо‐
кого центра тяжести. Распреде‐
лите груз равномерно и закре‐
пите его должным образом кре‐
пежными стропами. Отрегули‐
руйте давление в шинах и соблю‐ дайте скорость в соответствии с
загрузкой автомобиля. Чаще
проверяйте и подтягивайте кре‐
пления груза.
Не превышайте скорость
120 км/ч.
Допустимая масса груза, перево‐
зимого на крыше, составляет
100 кг. Нагрузка на крышу скла‐
дывается из массы багажника на крыше и массы груза.

98Приборы и средства управленияПриборы и средства
управленияОрганы управления ...................98
Сигнализаторы, измеритель‐
ные приборы и индикаторы ..... 107
Информационные дисплеи .....126
Информационные сообщения 138
Сохранение индивидуальных
настроек .................................... 141Органы управления
Регулировка положениярулевого колеса
Отоприте рычаг, отрегулируйте ру‐ левое колесо, затем зафиксируйте
рычаг и убедитесь, что он полно‐
стью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐
рованным рулевым колесом.
Органы управления на
рулевом колесе
С помощью органов управления на
рулевом колесе можно управлять
информационным центром води‐
теля, некоторыми системами по‐ мощи водителю, информационно-развлекательной системой, а
также подключенным сотовым те‐
лефоном.
Информационный центр водителя
3 126.
Системы помощи водителю 3 205.
